艰难的空调维修

拆开的柜式空调

夏至的前几天，发现家中用了十多年的空调坏掉了。启动不了，按门口投递的社区家电维修名片，打通了电话，上午果然有师傅上门来维修了。

来的一位师傅有50多岁，个子高高的瘦瘦的，拎了个工具包，带了一根圆的比较粗的安全绳。空调装在客厅的角上，靠着厨房，外机挂在厨房的外墙上，上端略低于窗台。

师傅先拆开了室内柜机的盖板，开机试了试，然后，拆外机盖板，将安全绳系在腰上，让我在室内拉住。

检查了半个多小时，然后说空调主板坏了，对我说:"换主板要两千多元，这机子牌子好，是大金的，买新机要一万多元，修不修？"，我们考虑了一下，机子质量不错，修好了一样用，还是修经济些。

于是，他打了电话给另外的人，他走了。不一会，来了一位师傅，年龄比先前的还要大些，个子矮些，头发也白了，头颈有点歪，问他身体怎么了，他说腰不好。我想这师傅肯定技术好，腰不好可能是长期干活累的。问他是哪里人，他说是安徽安庆的。

他也是带个工具包、一根长长的扁的安全绳，还有一只气罐。先拆下室内机里的一块控制板，然后拆室外的主板。同样，绑好了身上的安全绳，要我帮他拉着。

安装电路板

师傅是跪在窗户里面的水池沿上，替他拿了块厚棉垫，垫在水池沿上，这样要柔和些。他打开了上盖，拆主板，主板很难拆，不得劲；一只手扶着主板，另一只手拔接线端子，接线端子有十多只，遍布在主板四周，线都很短，主板立不起来，很难拔出。

好不容易拔出了几只接线端子，天下起了雨，只得停下来，盖好盖板。雨停了，再干起来，为了更好操作，人站到了墙外的空调架上，我也将绳子拴在腰上，拉上劲，他一只只往下拔，头上的汗不停地往下滴，不要说他有多累，我都累得很，又干了一个多小时，终于拆下主板，拿回店里检测和维修。

第二天上午联系我，说上门来安装主板和另一块电子板，如前，我仍拉着安全绳，卸板子难，装板子更难啊，可想而知，拆腾了一个多小时。开机后，空调仍报"06"故障，师傅拿万用表量了量，发了一会呆，然后说:"还有毛病。″，叫我再拉住绳子，将主板和下面的一组器件全部拆下拿走。

空调外机

第三次上门来修了，这次老师傅带了个三十多岁的年轻人，个子高高的，看起来身体就灵活得多，来了后，我开玩笑地说:"这下再修不好，你得要付我工钱了。"，老师傅说:"这次不麻烦你了。″

小伙子爬上外机架子，老师傅拉着绳，用万用表检查测量，终于找到了原因，空调机上的一只电磁阀烧掉了，说需订货。又过了两天到货了，他们俩来安装，故障消除了，加了氟利昂，空调恢复了正常运行，修理费3000元。我旁观了维修过程，觉得修空调也不易啊，吃哪行饭都辛苦噢。

空调器检修工具和仪表（二）

弯管器是指实现管路弯曲的工具。在对空调器管路进行操作时，为了适应制冷铜管的连接需要，一-般使用弯管工具对铜管进行弯曲，可以保证制冷系统正常的循环效果。

7.4.1 弯管器

弯管器是指实现管路弯曲的工具。在对空调器管路进行操作时，为了适应制冷铜管的连接需要，一-般使用弯管工具对铜管进行弯曲，可以保证制冷系统正常的循环效果。目前，常用弯管器的实物外形如图7-25所示。

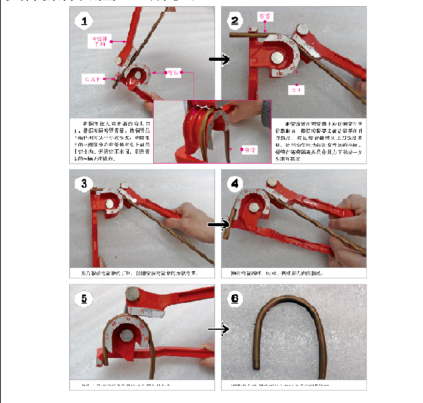

空调器的管路经常需要弯成特定的形状，为了保证系统循环的效果，对于管路的弯曲有严格的要求,在操作过程中，需要保证管道内腔不能凹瘪或变形,具体操作如图7-26所示。

图7-26弯管的具体操作

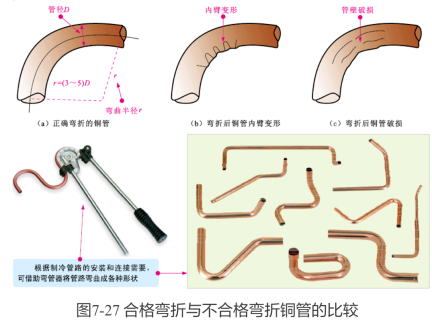

弯管操作时，除了手动弯管外，还可以进行机械弯管。手动弯管适合直径较细的铜管，通常直径在φ6.35 ~ 12.7mm之间;机械弯管适合较粗的铜管，通常直径在 φ 6.35 ~ 44.45mm之间。管道弯管的弯曲半径应大于3.5倍的直径，铜管弯曲变形后的短径与原直径之比应大于2/3。弯管加工时，铜管内侧不能起皱或变形，如图7-27所示; 管道的焊接接口不应放在弯曲部位，接口焊缝距管道或管件弯曲部位的距离应不小于100mm。

7.4.2 封口钳

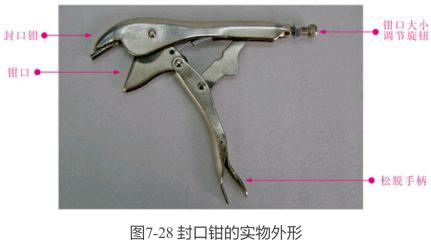

封口钳也称大力钳，通常用于对电冰箱制冷管路的端口处进行封闭，常见封口钳的实物外形如图7-28所示。

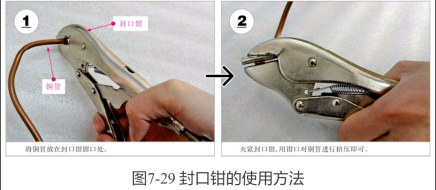

使用封口钳进行封口操作的方法也比较简单，直接通过钳口进行挤压即可，如图7-29所示。

7.5 专用检修工具和配件

7.5.1 三通压力表阀

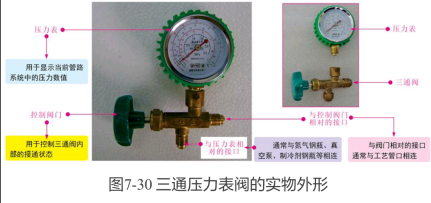

三通压力表阀是三通阀和压力表的综合体，包含控制阀门、三个接口和一个显示压力值的压力表，如图7-30所示。.

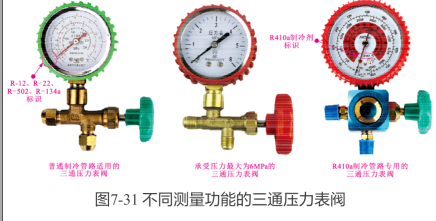

三通压力表阀有不同的规格。在空调器维修中,制冷剂类型不同，所选用的三通压力表阀也不同，通常R410a制冷剂管路系统需要专用的三通压力表阀,如图7-31所示。

7.5.2 真空泵

真空泵是对空调器的制冷系统进行抽真空时用到的专用设备。在空调器管理系统的维修操作中，只要出现将空调器的管路系统打开的情况，必须使用真空泵进行抽真空操作。

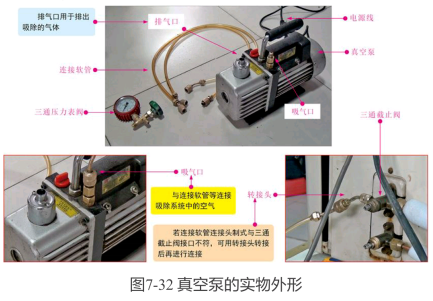

图7-32为常用真空泵的实物外形。使用真空泵时,需要将其与三通压力表阀进行连接。空调器检修中常用的真空泵的规格为2 ~4L/s (排气能力)。为防止介质回流，真空泵需带有电子止回阀。

7.5.3 管路连接配件

在空调器维修过程中，各种专用辅助设备使用时也需要专用的部件进行连接,常用到管路连接配件的主要包括连接软管、转接头和纳子等。

( 1)连接软管

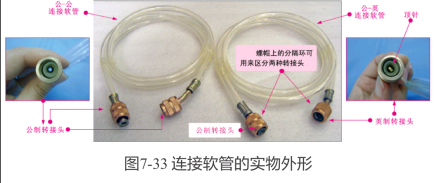

连接软管俗称加氟管，在维修空调器过程中，当需要对管路系统进行充氮气、抽真空、充注制冷剂等操作时，各设备或部件之间的连接均需要用到连接软管。目前，根据连接软管的接口类型不同主要有公-公连接软管和公-英连接软管两种，如图7-33所示。

(2) 转接头

在实际应用中，还有一种常与连接软管配合使用的部件，称为转接头，主要有英制转接头(公转英接头)和公制转接头(英转公接头)两种。在公制转接头上，螺帽有明显的分隔环;在英制转接头上，螺帽无明显的分隔环，可以由此来分辨两种转接头，如图7-34所示。

转接头在连接软管的连接头不能满足与设备直接连接的情况下使用。例如，当手头只有公制-公制连接软管时，无法与带英制连接头的设备连接，此时可用一只英制转接头进行转接，以符合连接，即将英制转接头的螺纹端与公制连接软管连接，再将公制转接头的另一端与英制连接头的设备连接，实现转接后的连接。

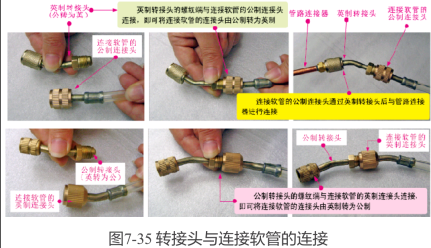

图7-35为转接头与连接软管的连接。

(3)纳子

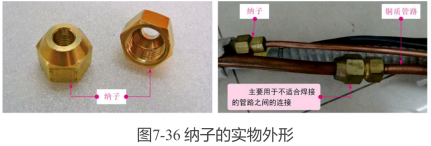

纳子是一种螺纹连接部件，外形与螺母相似，如图7-36所示，主要用于不适合焊接的管路之间的连接，如连接管路与室内机液管、气管连接。

7.5.4 减压器

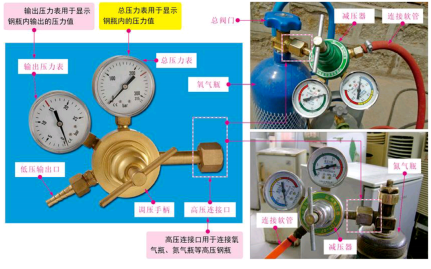

减压器是一种对经过的气体进行降压的设备。减压器通常安装在高压钢瓶(氧气瓶或氮气瓶)的出气端口处，主要用于将钢瓶内的气体压力降低后输出,确保输出后气体的压力和流量稳定。图7-37所示为减压器的实物外形及适用场合。

图7-37氧气减压器的实物外形及适用场合

7.5.5其他设备

( 1)氮气及氮气钢瓶

氮气钢瓶是盛放氮气的高压钢瓶。在对空调器进行检修时，经常会使用氮气对管路进行清洁、试压、检漏等操作。

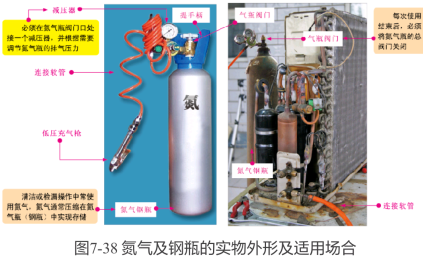

氮气通常压缩在氮气钢瓶中，如图7-38所示，由于氮气钢瓶中的压力较大，在使用氮气时，在氮气瓶阀门口通常会连接减压器，并根据需要调节氮气瓶的排气压力。

(2)保温管和维尼龙胶带

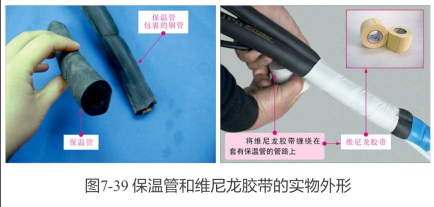

保温管是用于包裹空调管路的泡沫管，具有耐腐蚀和防水能力，对空调器的连接管路进行维修或移机等操作后，需要使用保温管对裸露的连接管路进行包裏。维尼龙胶带也称空调包扎带，是空调维修中用于缠绕管路的PVC塑料胶带，具有不易燃烧，绝缘性能良好的特点。图7-39所示为保温管和维尼龙胶带的实物外形。

7.6 空调器电路检修仪表

7.6.1 万用表

万用表是空调器电路系统的主要检测工具。电路是否存在短路或断路故障、电路中元器件性能是否良好、供电条件是否满足等都可使用万用表来检测。在空调器维修中，常用的万用表主要有指针万用表和数字万用表两种，如图7-40所示。

图7-40万用表的结构

使用万，用表进行检测操作时，首先需要根据测量对象选择相应的测量挡位和量程，然后再根据检测要求和步骤进行实际检测。例如，测量某个部件的电阻值，应选择欧姆挡，然后根据万用表测电阻值的测量要求进行测量即可。

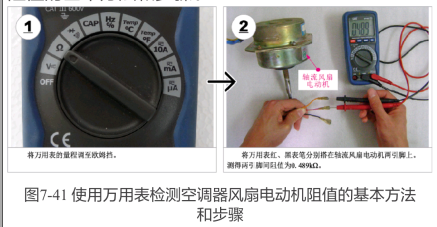

图7-41所示为使用万用表检测空调器风扇电动机阻值的基本方法和步骤

7.6.2示波器

在空调器电路系统的维修中，使用示波器对电路各部位信号波形进行检测，可以带来更多便捷。示波器可以将电路中的电压波形、电流波形在示波器上直接显示出来，能够使检修者提高维修效率，尽快找到故障点。

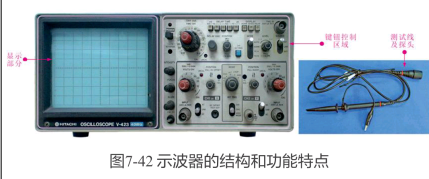

示波器是一种用来展示和观测信号波形及相关参数的电子仪器，它可以观测和直接测量信号波形的形状、幅度和周期。示波器主要由显示部分、键钮控制区域、测试线及探头等部分构成，如图7-42所示。

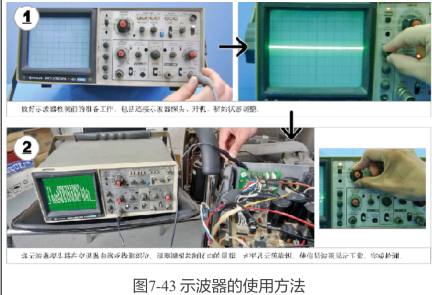

如图7-43所示，使用示波器也需要先做好检测前的准备工作，即设定好示波器的初始状态，然后进行检测操作，调整相关键钮使显示屏显示出完整、清晰的信号波形即可。

7.6.3 钳形表

钳形表也是检修空调器电气系统时的常用仪表,钳形表特殊的钳口的设计，可在不断开电路的情况下，方便地检测电路中的交流电流，如空调器整机的启动电流和运行电流，以及压缩机的启动电流和运行电流等。

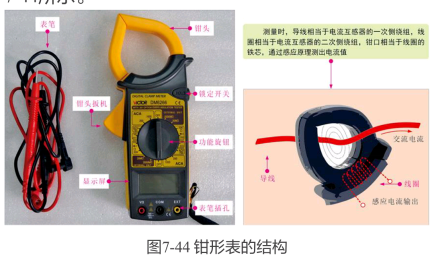

钳形表通过电磁感应原理测量交流电流，无须断开电路，测量操作简单、安全，钳形表的结构如图7-44所示。

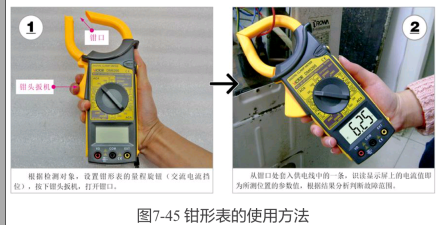

如图7-45所示，使用钳形表进行检测的操作方法比较简单，通常根据测量对象选择好量程后，用钳口钳住单根电源线，识读显示屏数值并根据数据做出判断即可。
