HP惠普安捷伦6812B交流电源维修案例

近期有客户找到我们安泰仪器维修中心，说是有台安捷伦6812B交流电源发生故障急需维修，根据客户描述电源开机2分钟后自动关机，接下来工程师将对这台仪器进行检测和维修处理。

根据经验，预计是输出电路故障或者工作电压不稳定，接下来进行检测，验证问题。

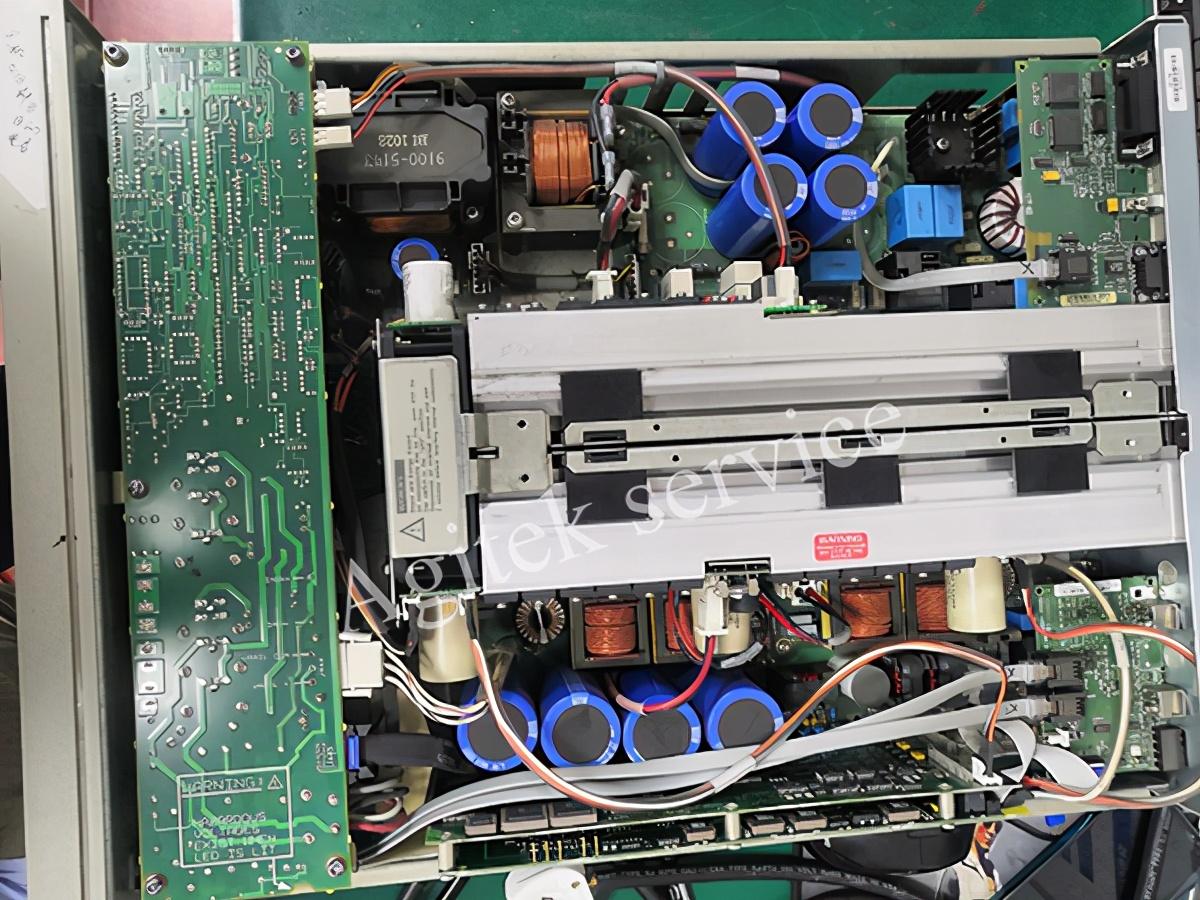

经检测，确定故障为电源功率单元损坏，工程师对损坏组件进行维修处理......

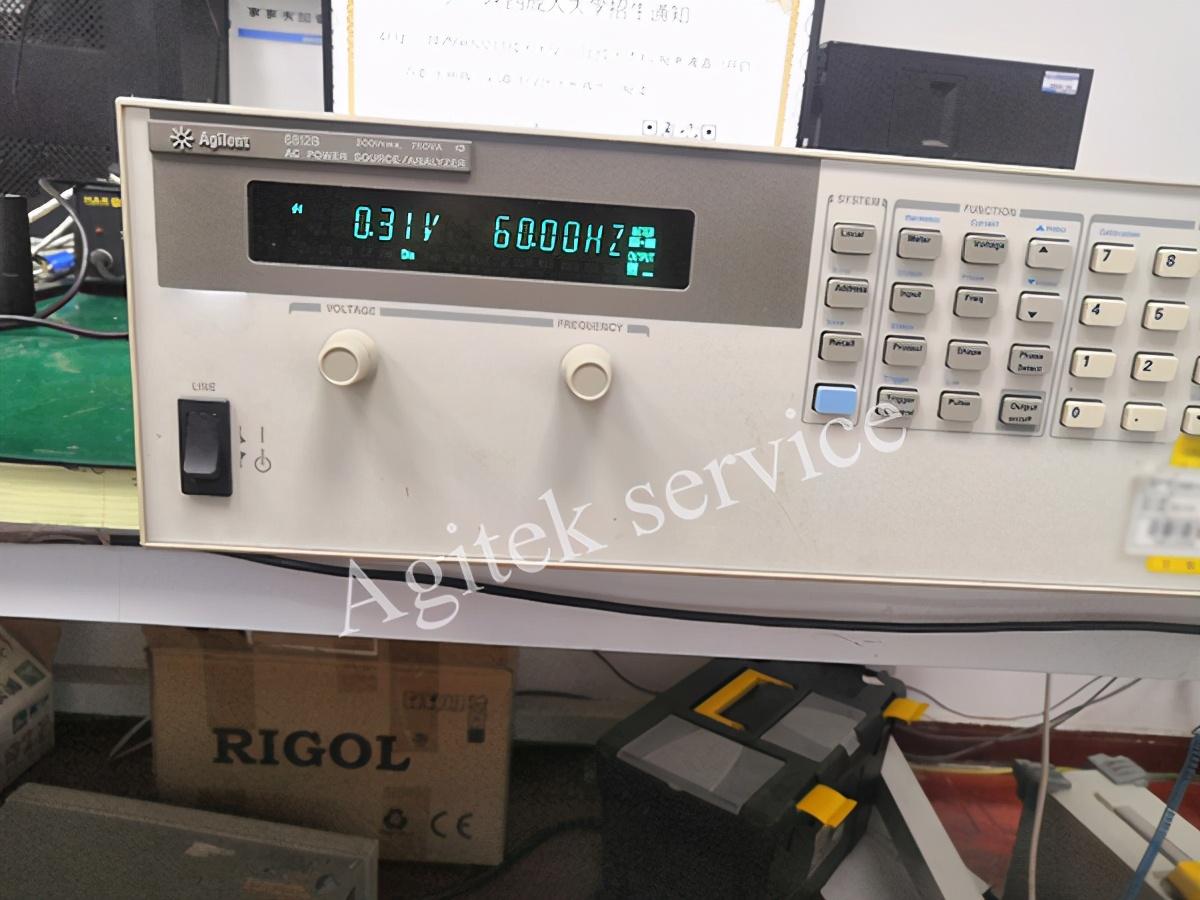

经过一段时间的维修后，仪器恢复正常，维修完成。

可维修仪器：

示波器、频谱分析仪、信号发生器、网络分析仪、功率放大器、数字采集器、数字多用表、电源与负载、热像仪、附件类及其他。

可维修故障：

1、不能正常开机、花屏、黑屏;

2、无输出、输出值不准确;

3、不能带载、功率不足、

4、测试结果异常、按键无反应;

5、调节旋钮无响应、不认存储介质;

6、不能与控制系统联机;

7、其他故障......

安泰测试设备维修有限公司，测试仪器维修事业部具有多名丰富维修经验的高级高级工程师，能够完成测试仪器与测试系统的芯片级维修 主要从事各种测量仪器及测试系统的维修,主要维修的测试仪器:频谱仪、网络分析仪、信号源、OTDR、光源、光功率计、扫频仪、误码仪、场强仪、示波器、电源、数字万用表等电子测试仪器.主要维修的测试系统：电子测试系统，电力测试系统，工业控制系统，安防系统等测试系统。

本文由西安安泰仪器维修网（www.agitekservice.com）整理发布，更多关注公众号：安泰测试
