电子爱好者都不一定用过,民国早期电子管收音机维修工具-火烙铁

火烙铁,我们暂且这样称呼它吧![灵光一闪](此文约3500字配图70多张,阅读时间3-5分钟)

今天为您讲述“火烙铁”的故事。很多六七十年代的无线电爱好者大都使用过“火烙铁,但也有很多现代电子的爱好者没有见过火烙铁。所以今天就以我收藏的几个样式的火烙铁专门写一篇文章主要讲述关于火烙铁的故事和焊接实战。主要让大家更加了解属于那个年代的回忆。[爱慕]

电子科技及各种工具在飞速发展,但是“火烙铁”的记忆却永远铭记在我们心中,属于我们那个时代的无线电情怀!

据网络信息显示,早于5000年前的古埃及年代已有烙铁和焊接作业的纪录。首饰金匠利用烙铁把金件焊接起来制作首饰。而4000年前锡的发现,提供了比以往更有效的焊接金属材质,大大增加焊接作业的流行。

图片来自于网络:各种烙铁及应用场景

虽然以上信息的准确度暂时无从考究,但是火烙铁的使用已经被人们用着生产生活中。包括早期的熨烫衣服,木材上烫字,家禽如马匹做记号,首饰及铜器焊接,搪瓷脸盆修补,抗/战/电视剧常见的/刑/具等等。

[心]关于“火烙铁”的文字记载:

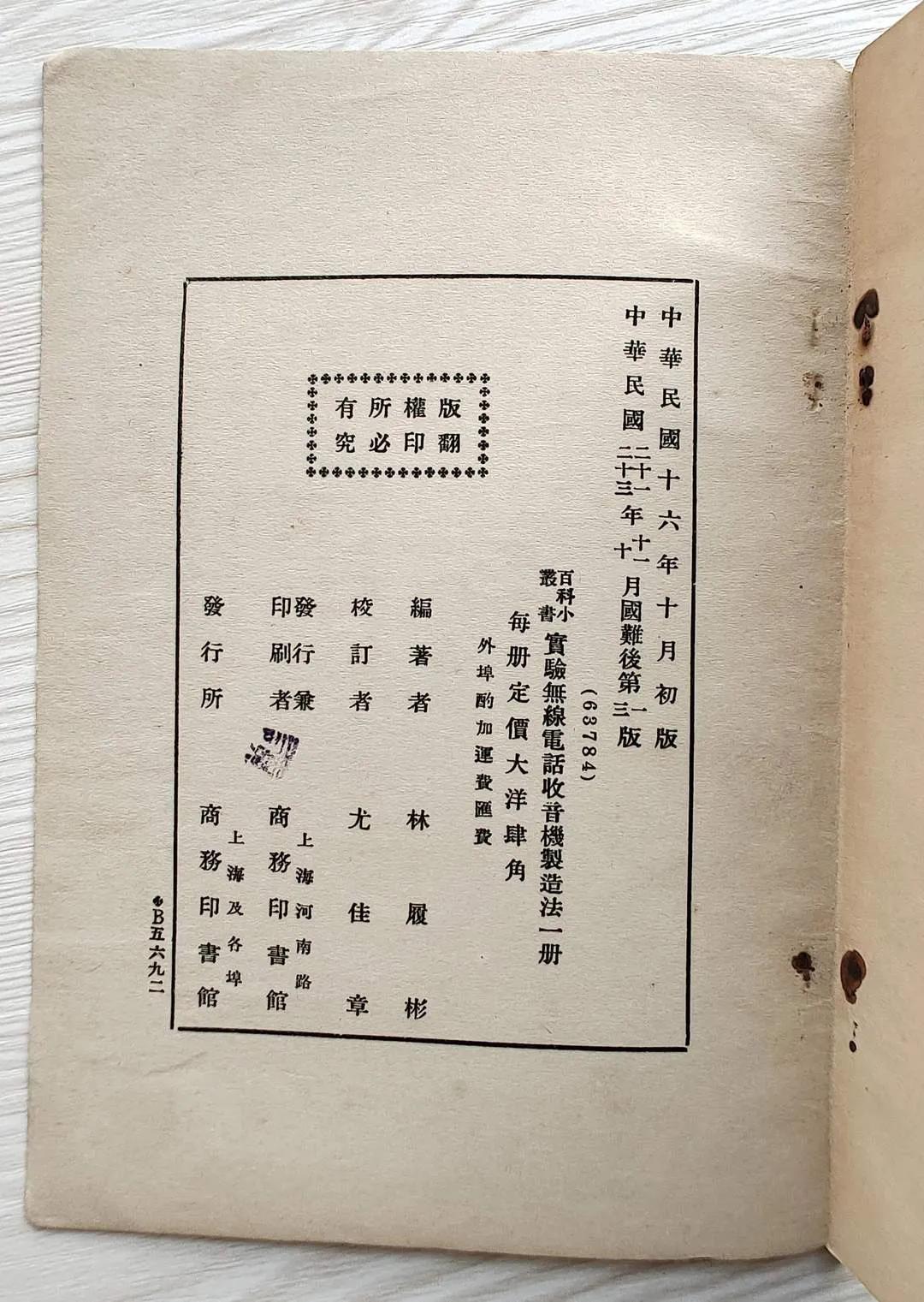

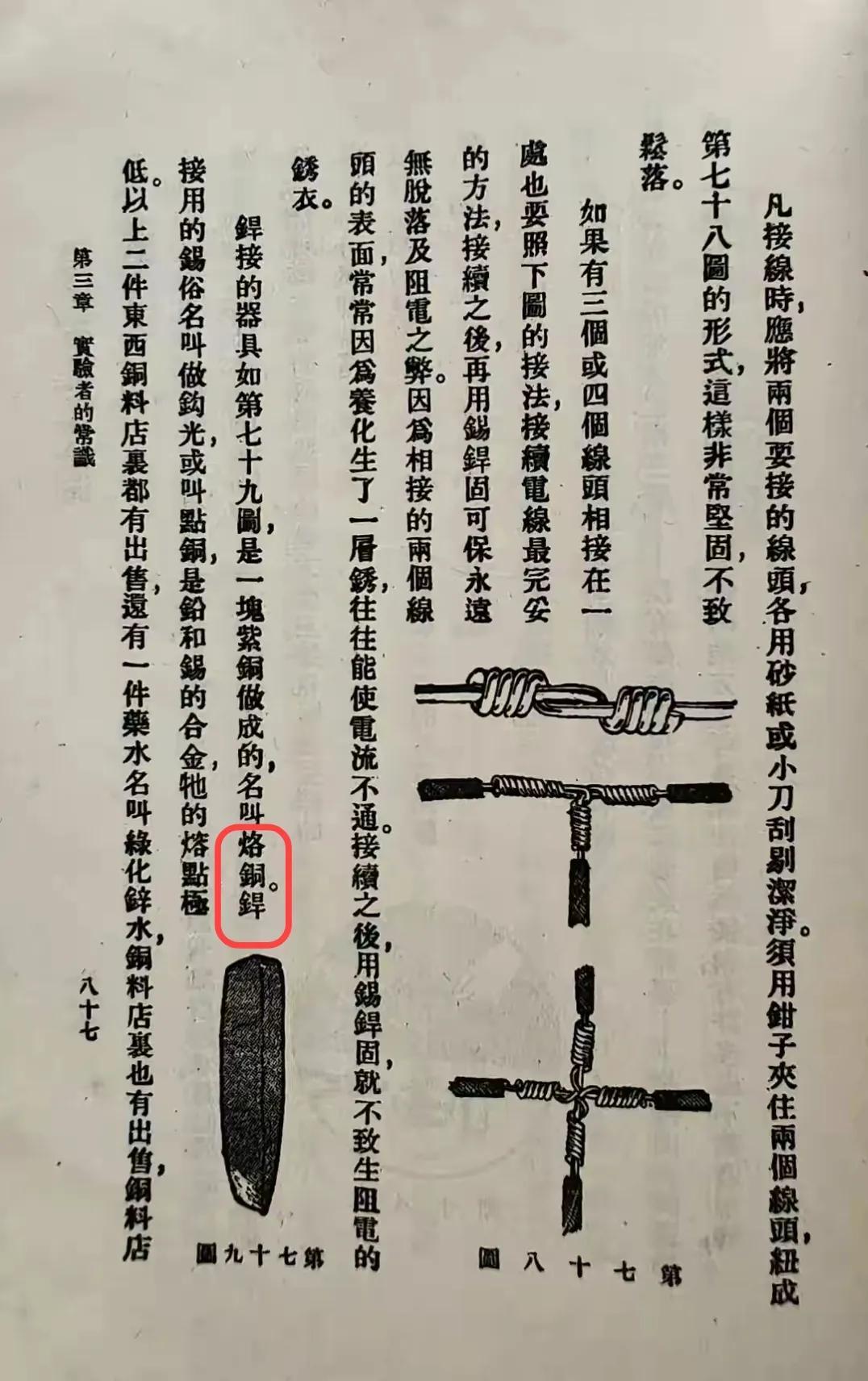

关于火烙铁的记载很多书里都有介绍,首先我们看下1927年初版的《实验无线电话收音机制造法》里面的记载。这也是我目前发现的国内最早的关于有关“火烙铁”比较正式的文子记载的资料。可能还有更早的文字记载,有知道的朋友欢迎评论区留言。

这是一本非常老的一本介绍无线电收音机的资料,其中介绍了矿石收音机,单管电子管来复收音机的一些制作资料和理论,这本书虽为国外内容引入但为日后的无线电广播发展起了不小的作用。是一本非常好的古老的无线电广播的参考资料。喜欢的朋友可以点我头像查看,之前有分享。

里面描述的烙铁头是非常典型的一种烙铁头,由紫铜加工而成。书里都名称叫“烙铜焊”,此书为繁体字版本,阅读稍显复杂。[呲牙]

关于紫铜的优点:

紫铜的电导率和热导率非常好仅次于银,广泛用于制作导电及导热器材。紫铜在大气、海水和某些非氧化性酸、碱、盐溶液及多种有机酸中有良好的耐蚀性。

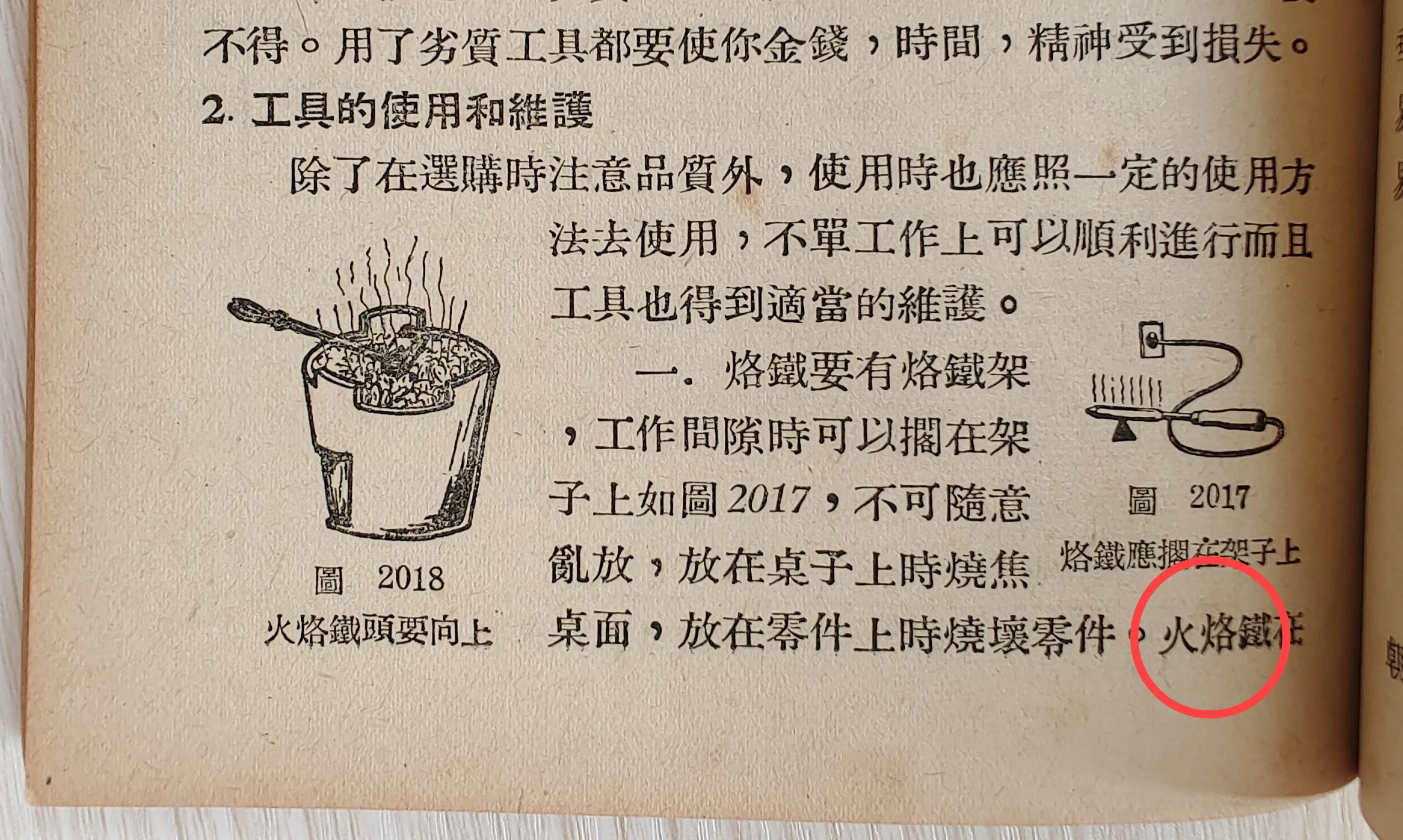

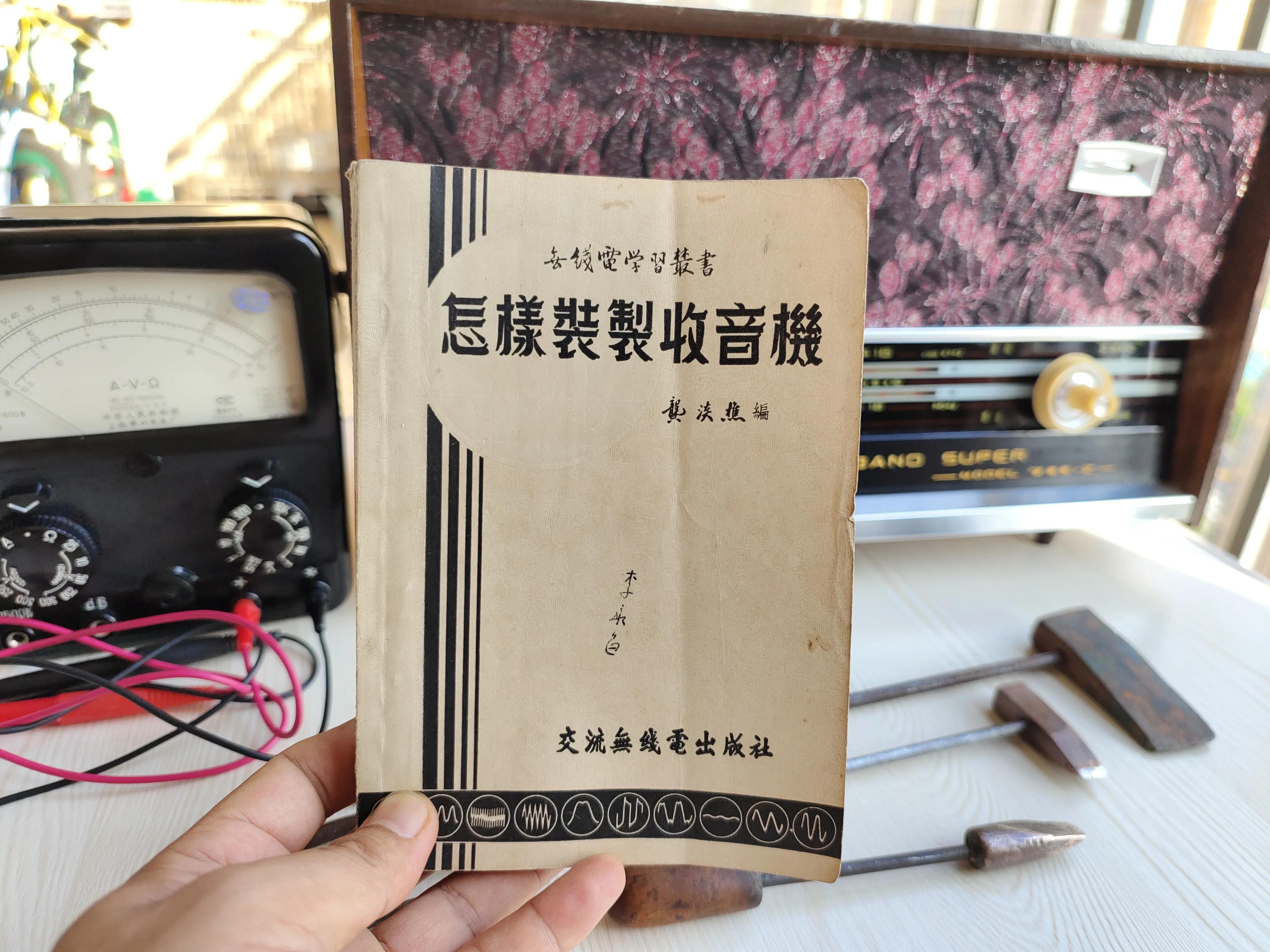

在1951年《怎样装置收音机》也有相关描述。用炭火加热,实现较容易。

这个时候已经采用更加通俗的叫法:叫“火烙铁”。里面夸了3页介绍“火烙铁”及其制作。

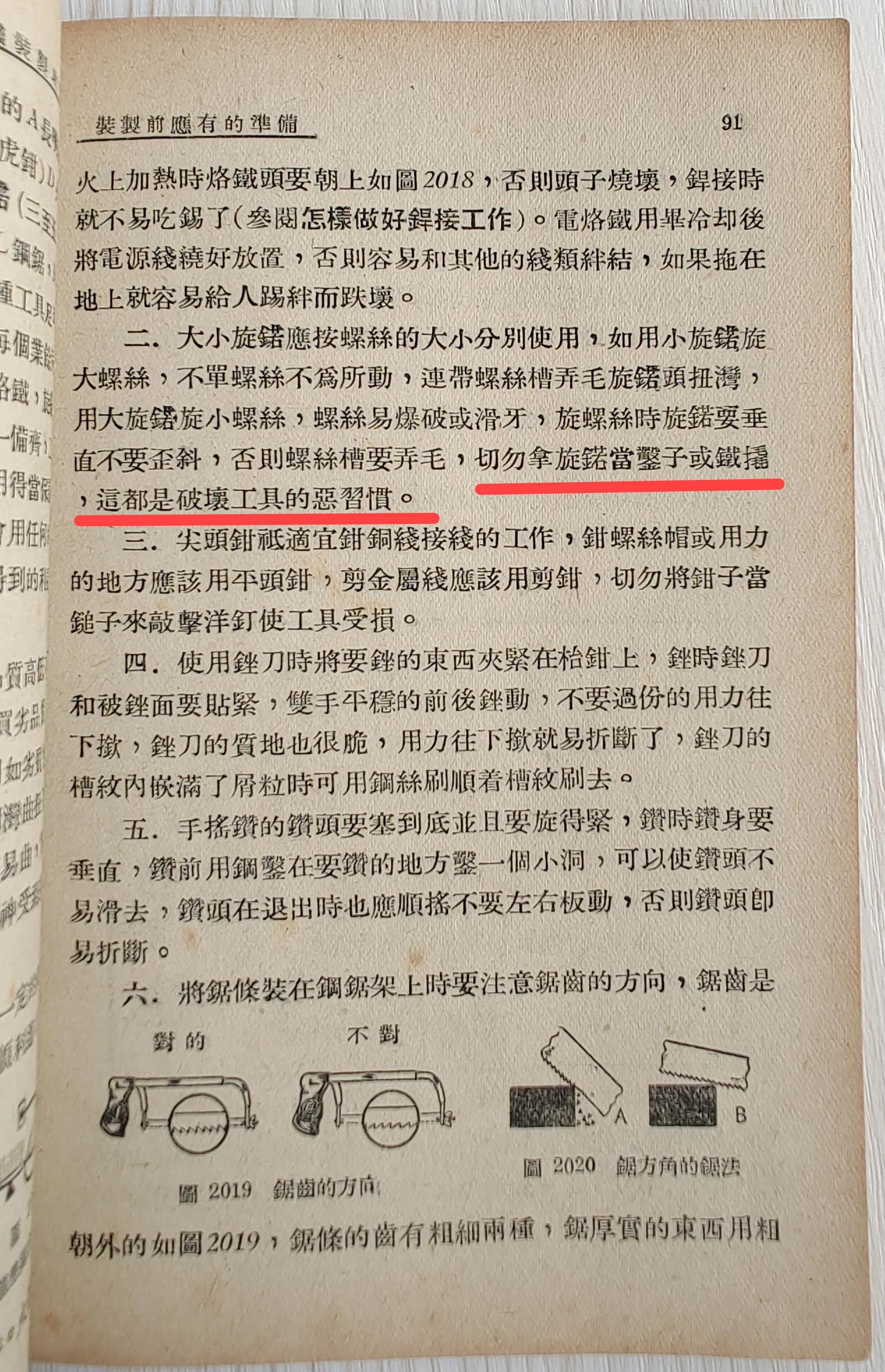

下面是书里面描述具体制作方法,里面还有对工具的使用习惯的描述是非常好的。比如我们很多人喜欢用螺丝刀和镊子撬东西等等其实都是不好的习惯。

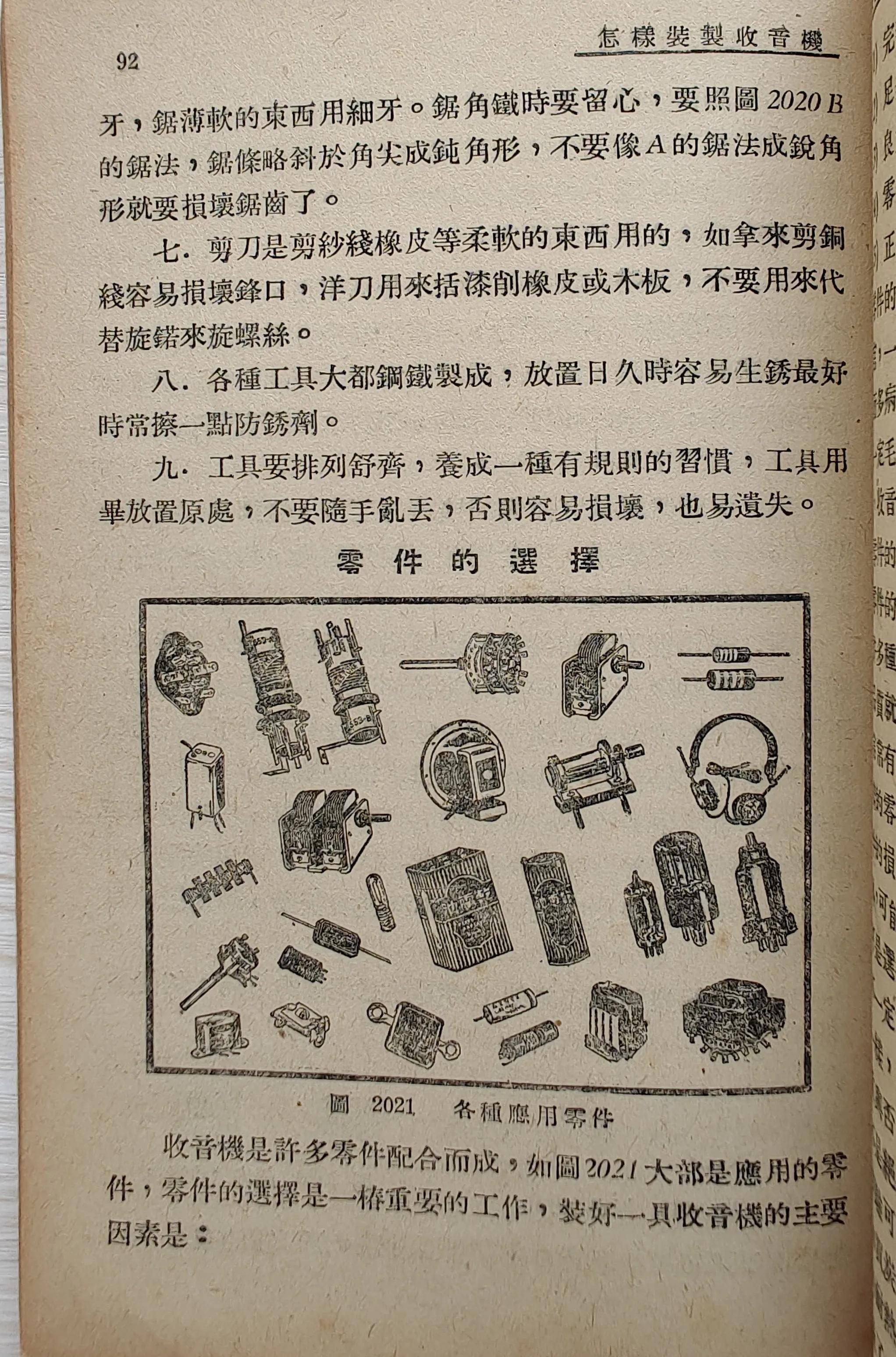

下图:里面图片看起来都是很熟悉的老零件,空心线圈、矿石收音机用的活动矿石、高阻耳机、舌簧喇叭、电子管、空气单联,双联……能认识里面零件并叫出名字的估计都暴露年龄了。[我想静静][打脸]

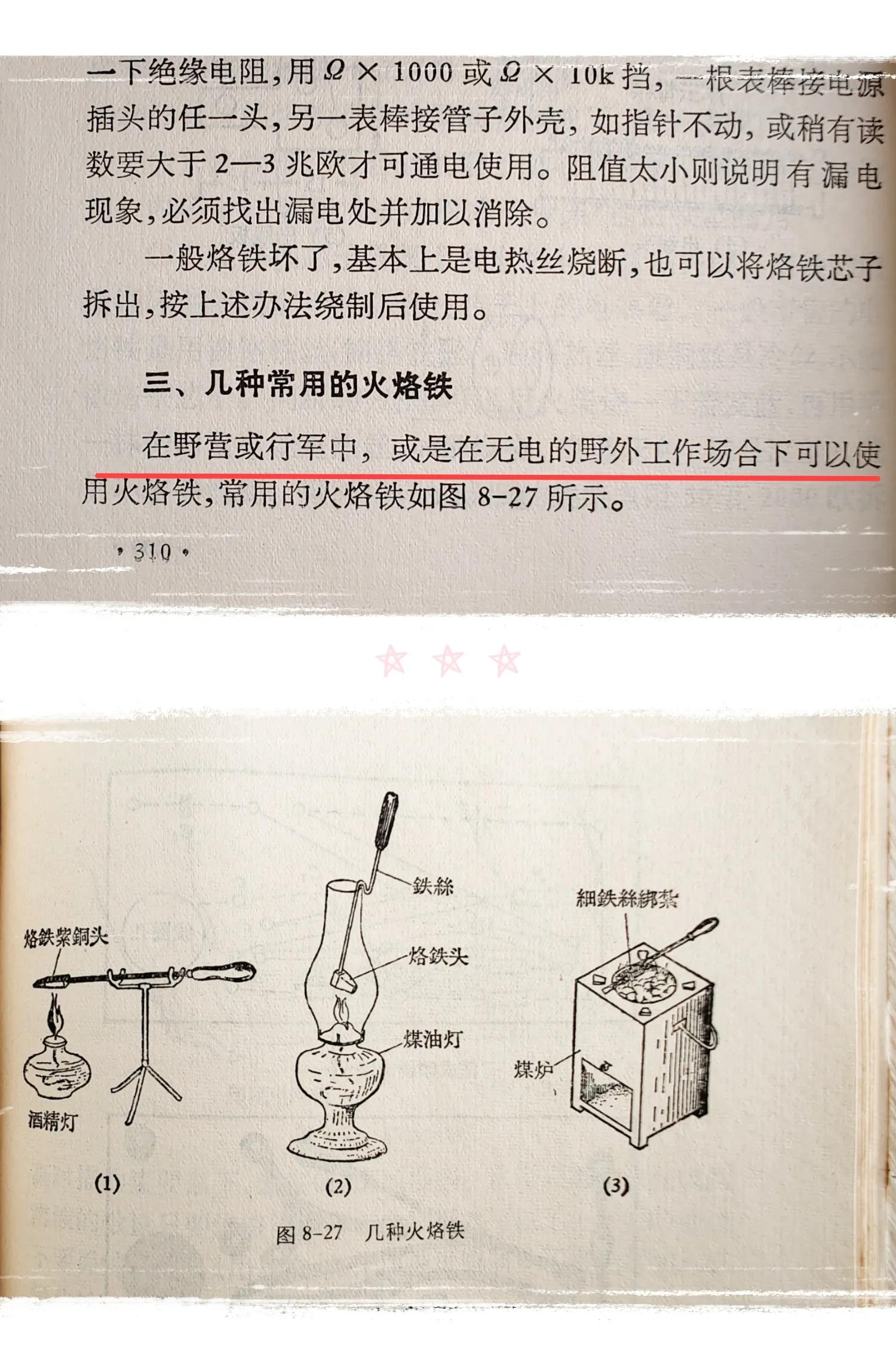

七十年代的1971年《晶体管收音机》也有相关描述。

此书进一步阐明了,火烙铁的优点:非常适合无线电的野外焊接工作。不需要电能是其最大的优势![赞]

里面介绍了三种最常用的加热方式,酒精灯、煤油灯以及炭火加热。其中以酒精灯最为清洁不会把烙铁头烧黑。煤油灯不但能把烙铁头烧黑,鼻孔也会熏黑……[大笑]炭火则是随时随地都方便,做个饭功夫,就可以顺便焊接一下,非常的方便。

好了关于文子记载可能还有很多书有描述。今日先分享这么多。

[心]火烙铁用于无线电、电子制作的焊接的故事!

曾几何时我们经常去百货商店柜台看看指针万用表和向往已久的电烙铁……可是实力不允许啊,只能隔三差五的去看看饱饱眼福,幻想一下什么时候能够拥有自己的万用表和电烙铁。在没有资源的情况下创造资源,于是动手制作人生的第一个烙铁-“火烙铁”不管怎么样,能够焊接是其最基本的功能!

据网友反应他们在六七十,甚至八十年代也一直喜欢用火烙铁,原因是那时候电力不稳定电压偏低,而且经常停电,火烙铁成了他们最好的伙伴。以下是网友描述的自己和火烙铁的故事,那些都是他们心中刻骨铭心的美好回忆!

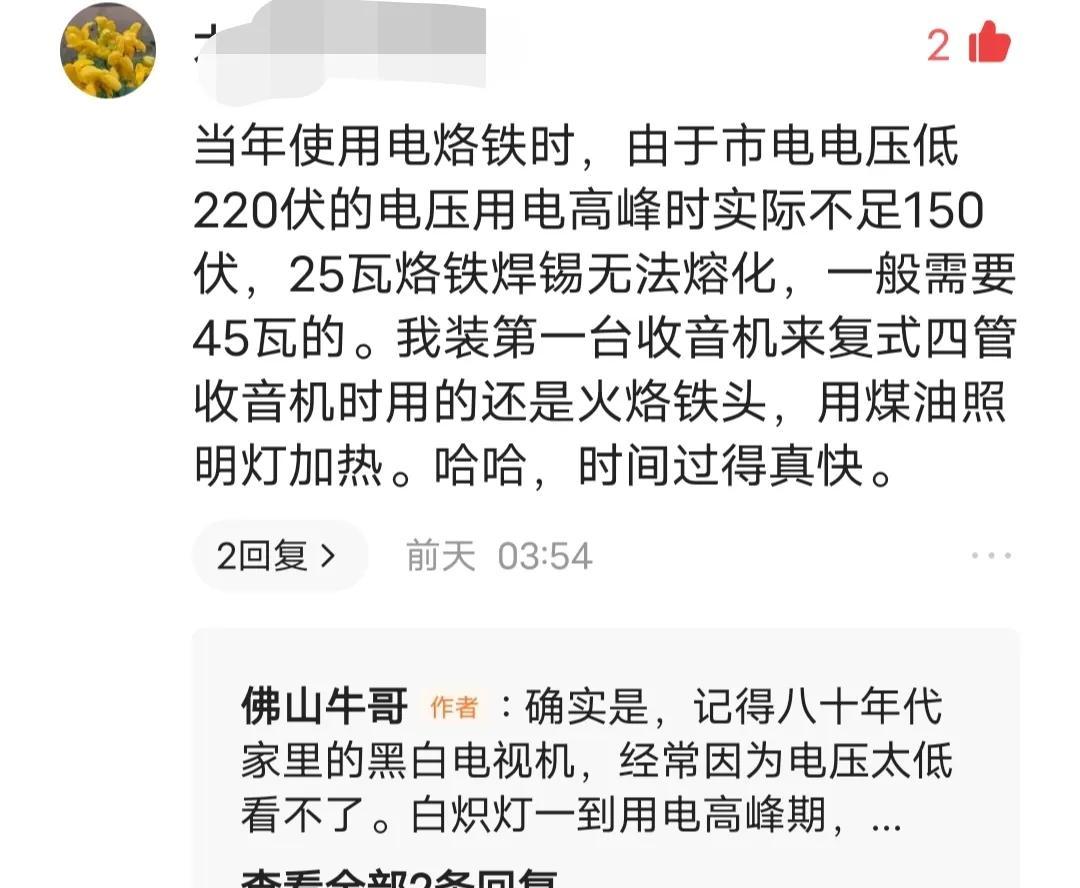

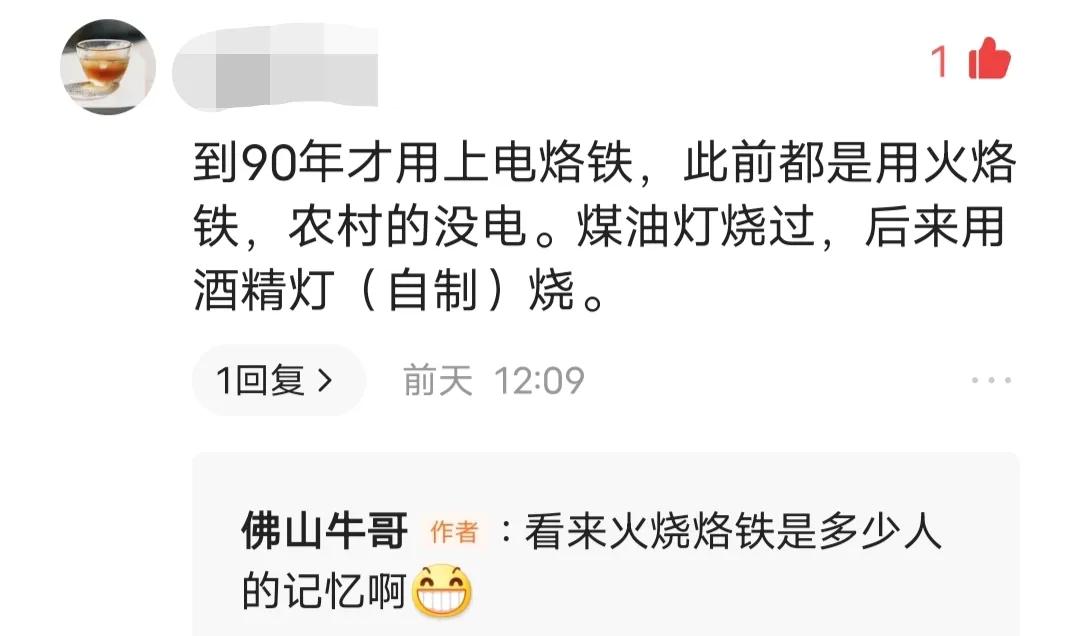

都是网友的亲身经历[赞]

其实我在九十年代初期也制作过火烙铁,那时候没有钱买烙铁又特别喜欢无线电,于是就用拖拉机的一节费铜油管截取一段砸扁磨尖并固定在铁丝上,那时候记忆深刻高兴好了几天!

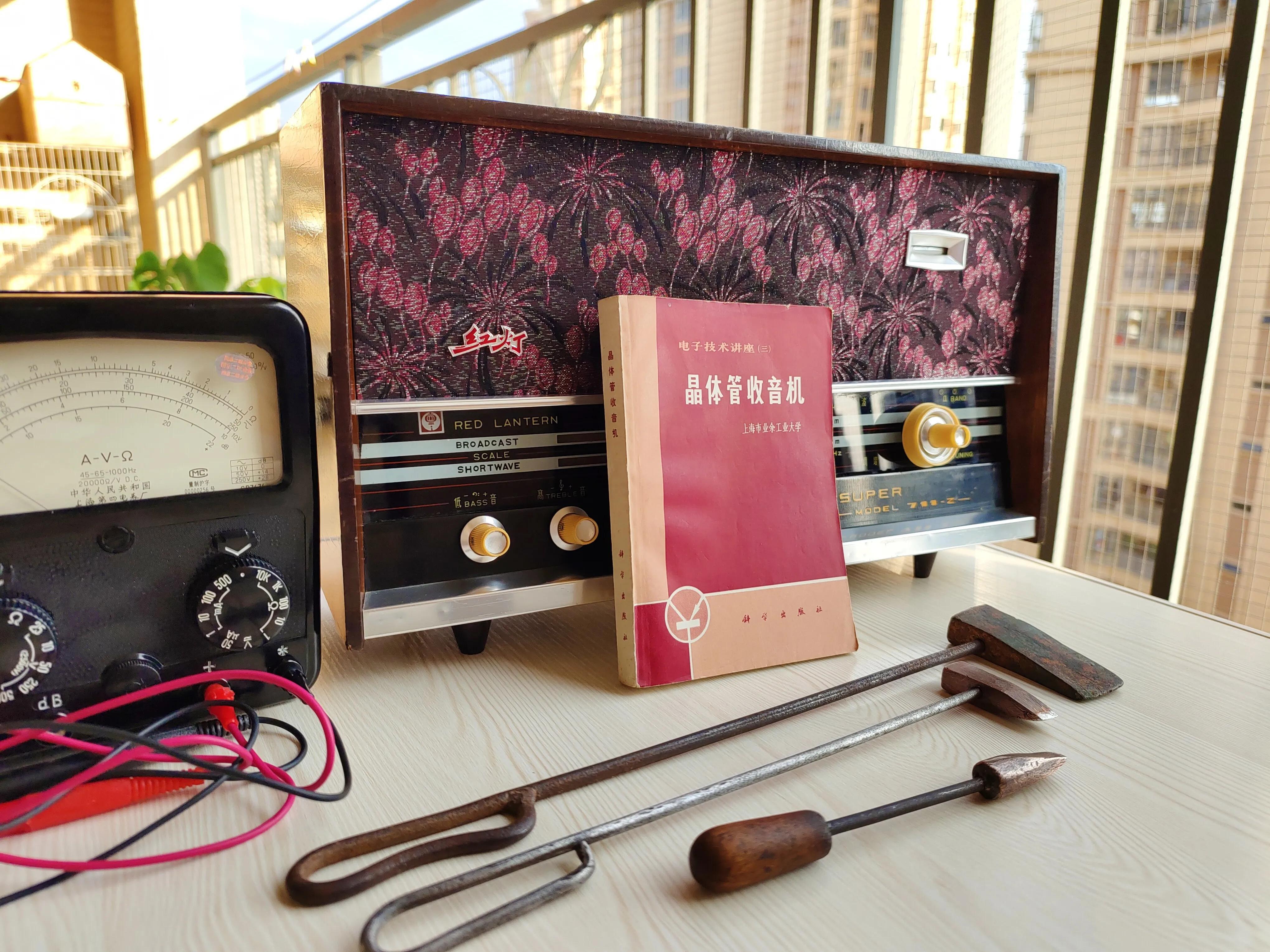

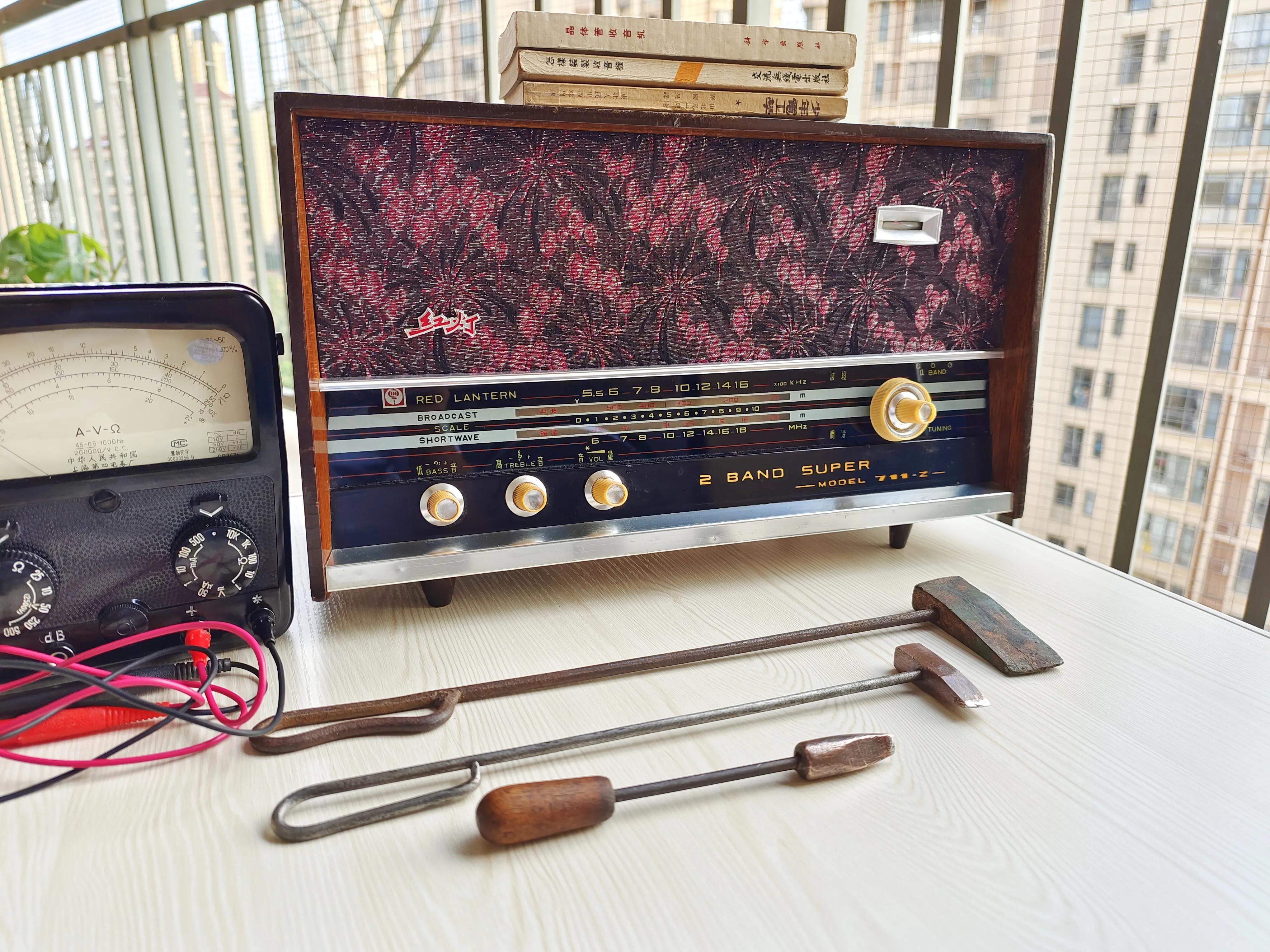

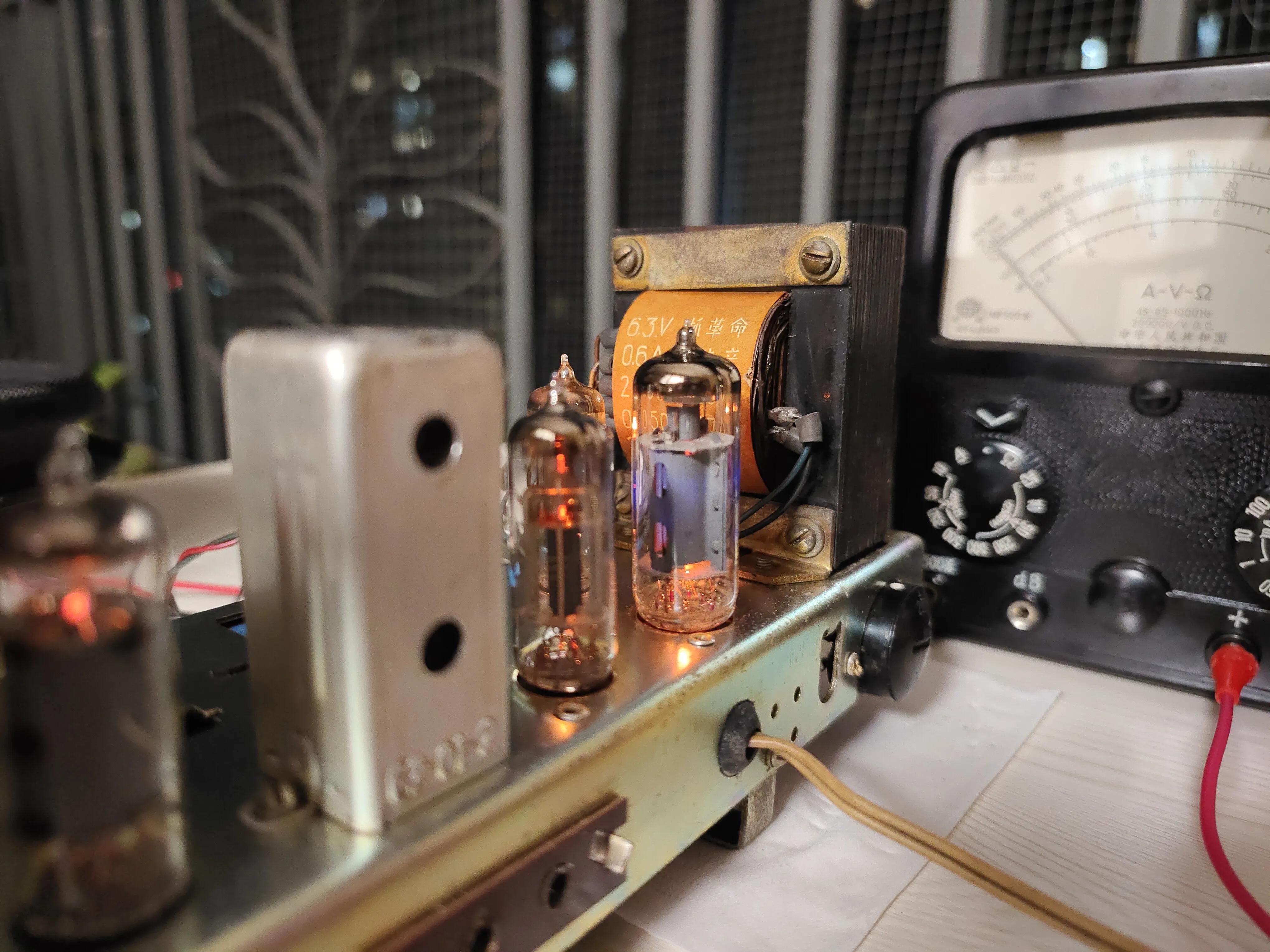

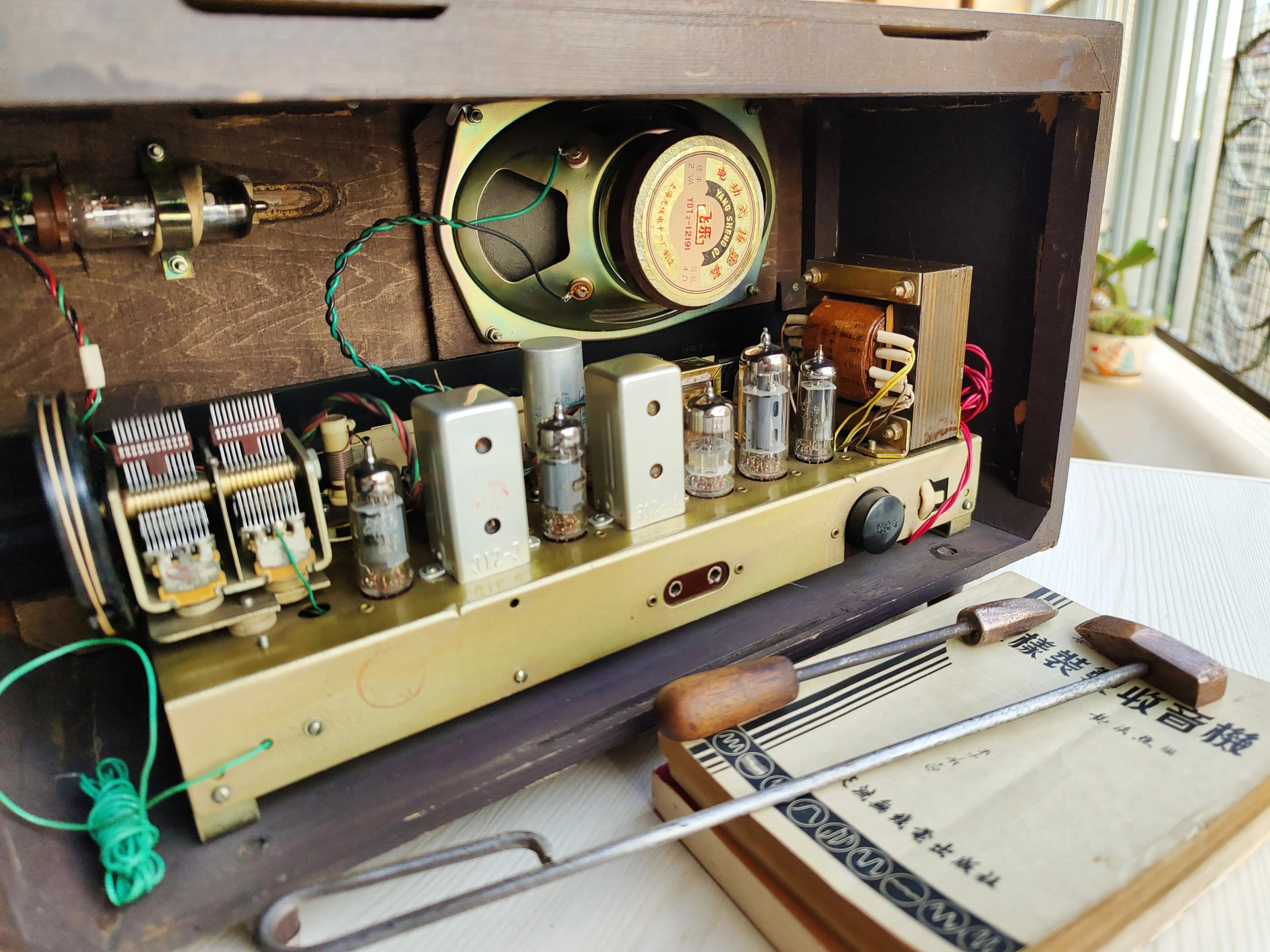

上面电子管收音机的配图为我自己收藏的,这部收音机内外品相都极佳为上海无线电二厂生产的红灯711-26灯电子管收音机!关于此机会在后面分享红灯收音机的历史和故事。喜欢的朋友可以关注我。

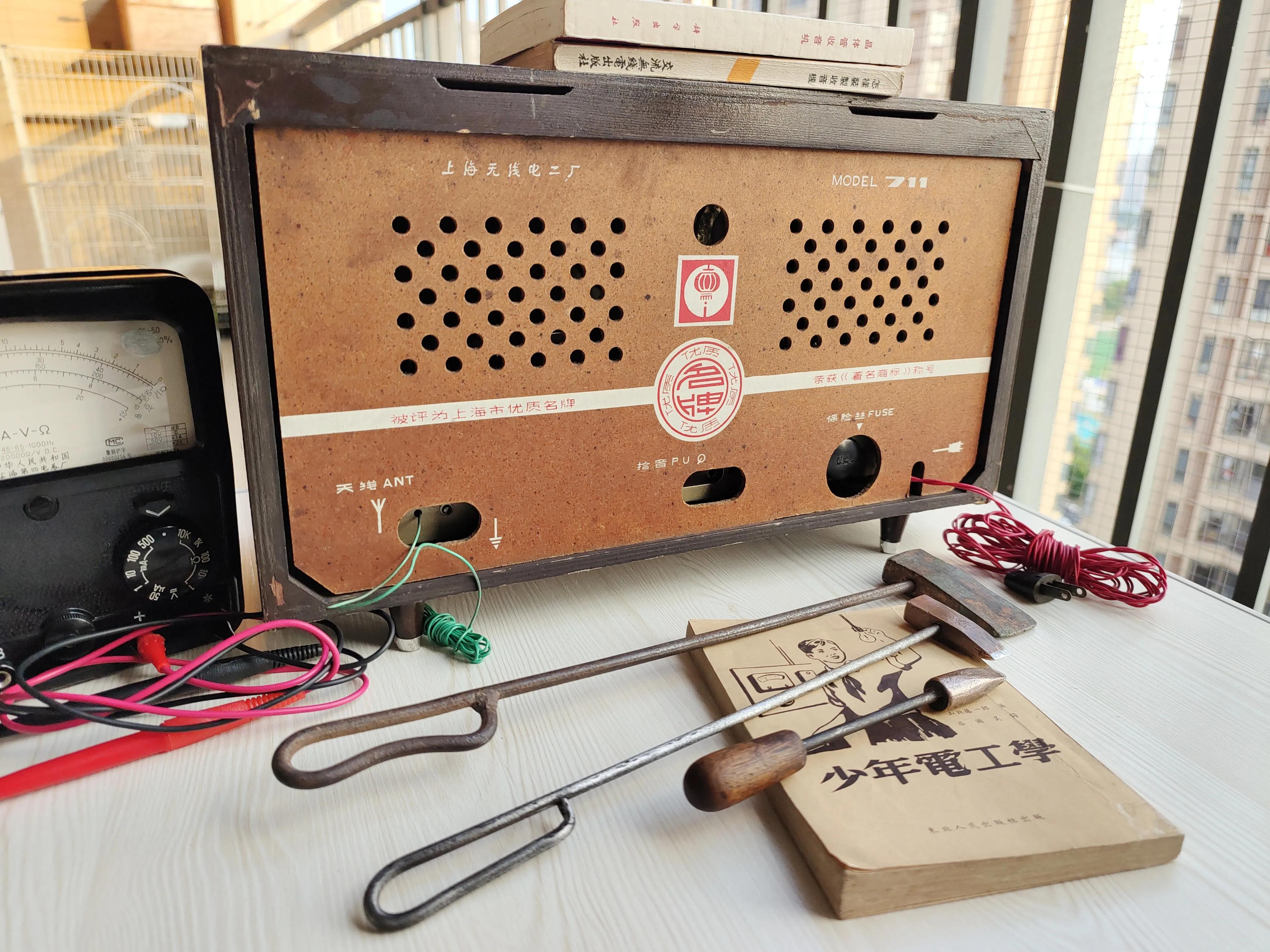

[心]我收藏的3把火烙铁展示!

第一个:直头迷你“火烙铁”

此烙铁的时间大概为民国的伪/满时期,或者更早。拿在手上非常小巧,一看就是干细活的命,修个电子管收音机,组装个来复晶体管收音机什么的。

如果说在七八十年代,自行车、手表、缝纫机是结婚必备三大件(后面又陆续多了收音机电视机)。那么五六十年代的无线电爱好者的必备两大件就是万用表和烙铁,“火烙铁”可能是最容易实现的,你可能只要花几分钱即可买到材料。不过几分钱也挺难弄的在当时。

器物介绍:烙铁整体保存比较完整,自然旧的使用痕迹历经了近百年的历史的沧桑。能保存到现在实属不易!

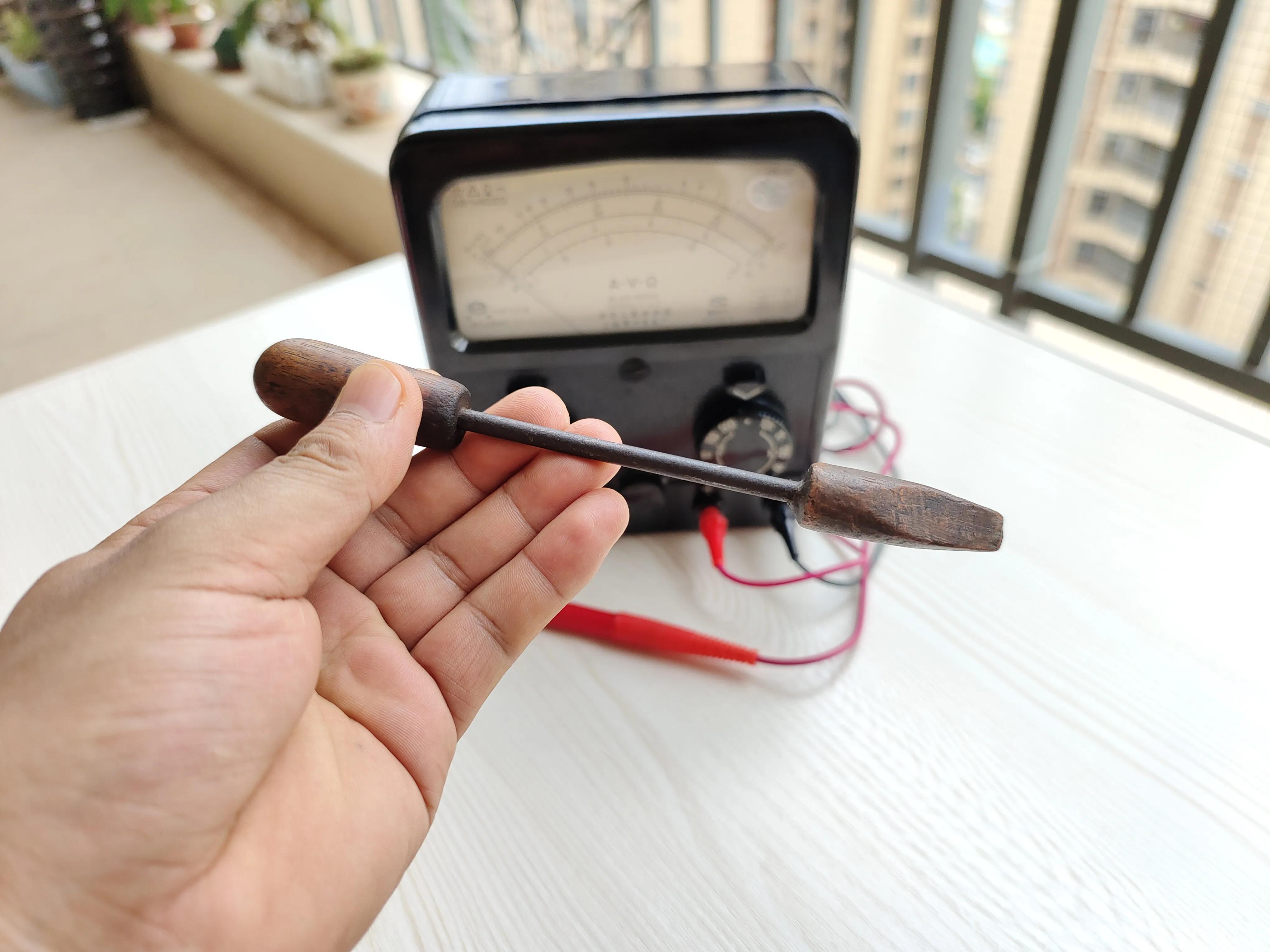

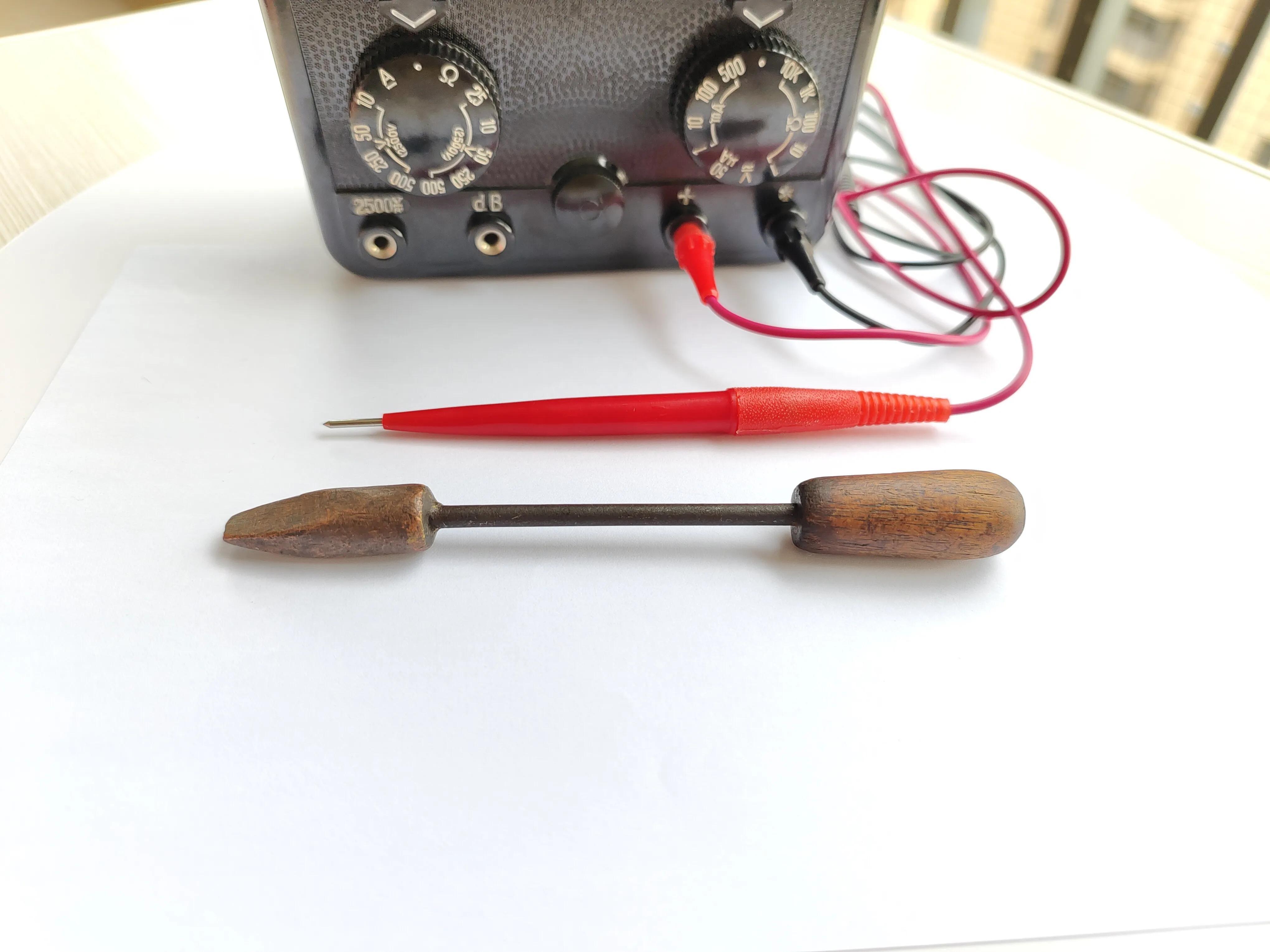

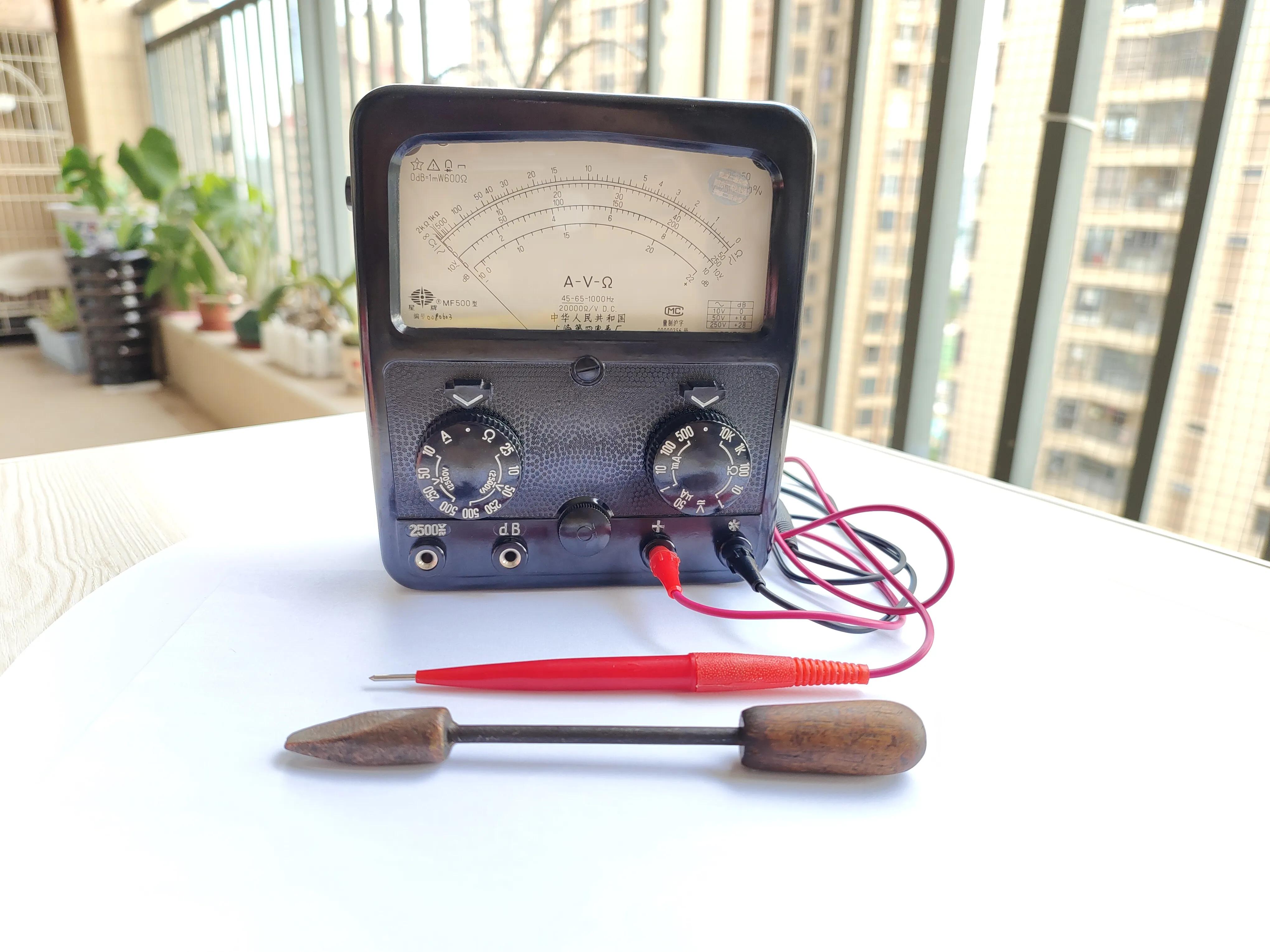

器物大小参考500型万用表最直观。

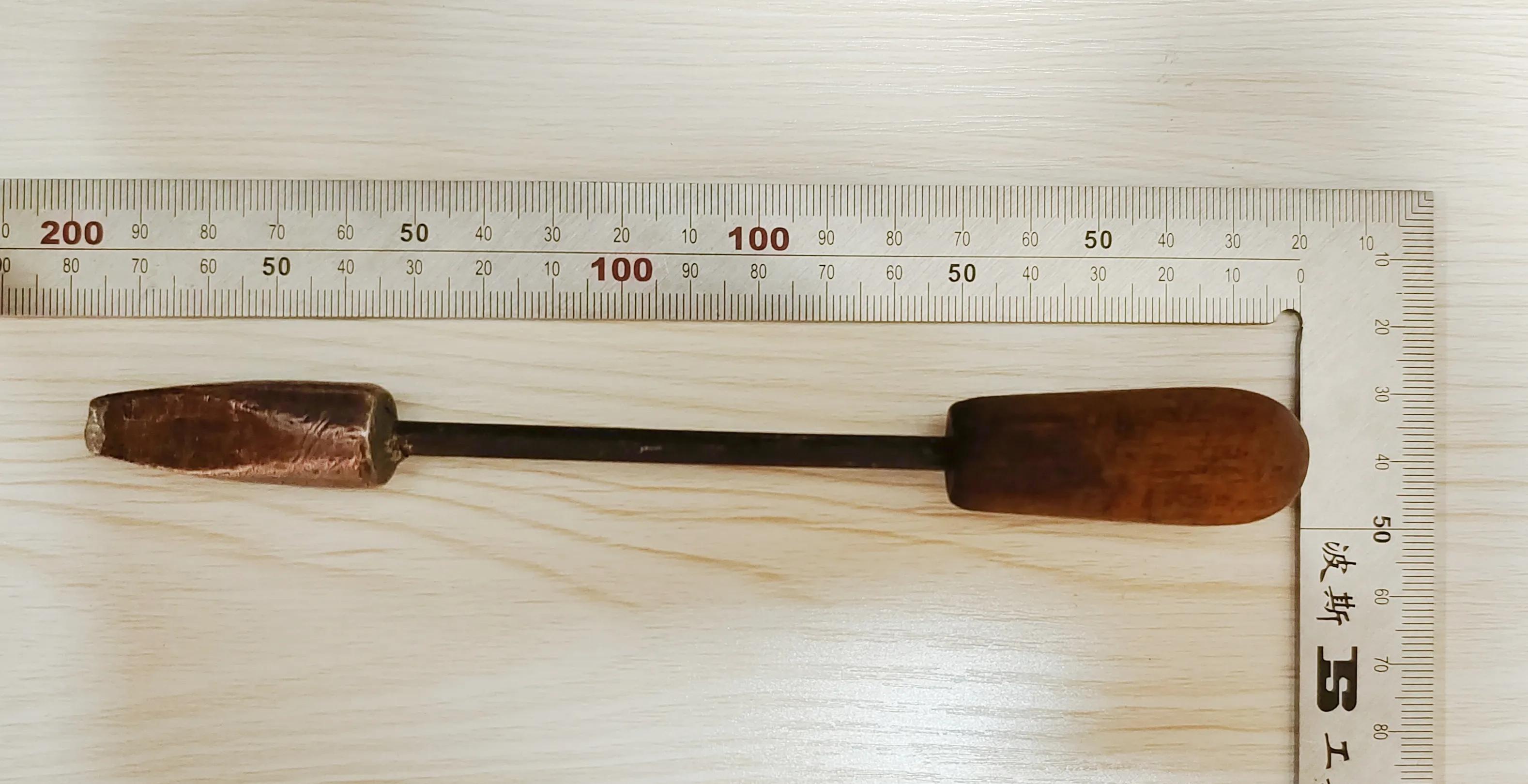

长度约17.5厘米或7.5寸。

烙铁头长4.5厘米,直径1.5厘米。

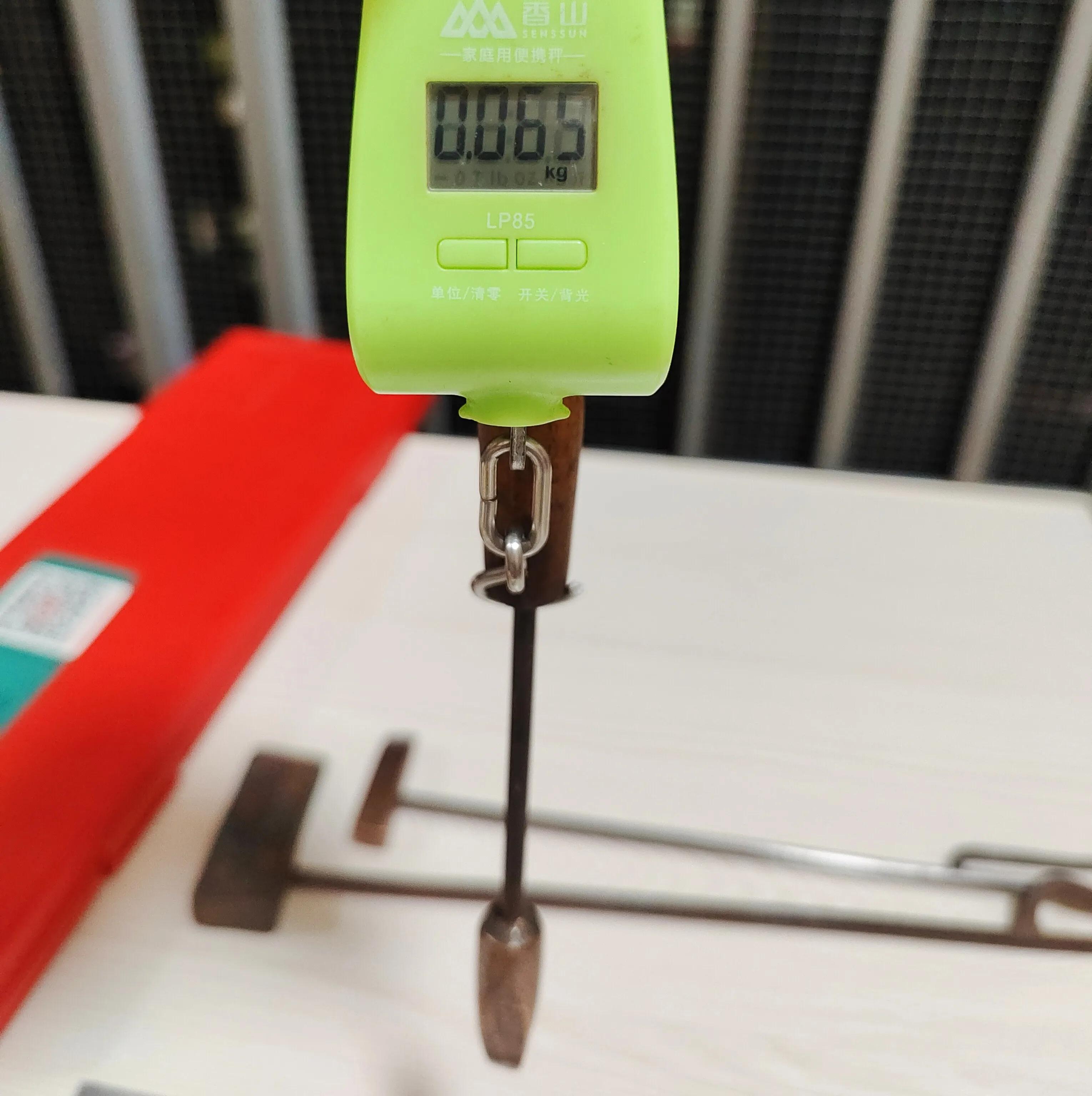

重量约65克,适合长时间手持不会累。由于把手短因此焊接更精准更不容易抖动。因此这款烙铁非常适合组装晶体管收音机。

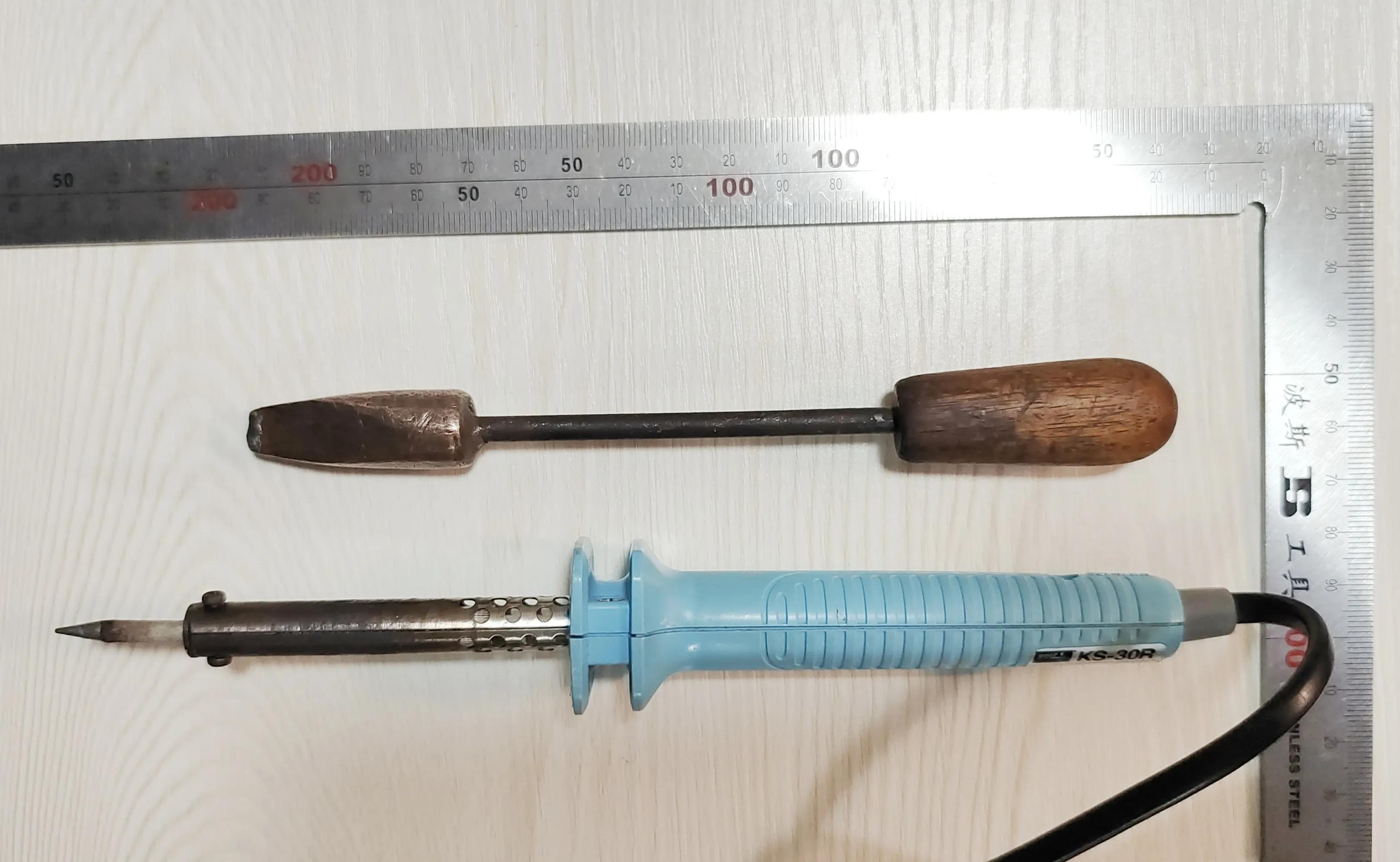

整体非常小巧,甚至比我们用的普通烙铁还迷你。和普通外热式烙铁30W的goot品牌烙铁放一起比下大小。

细节展示:

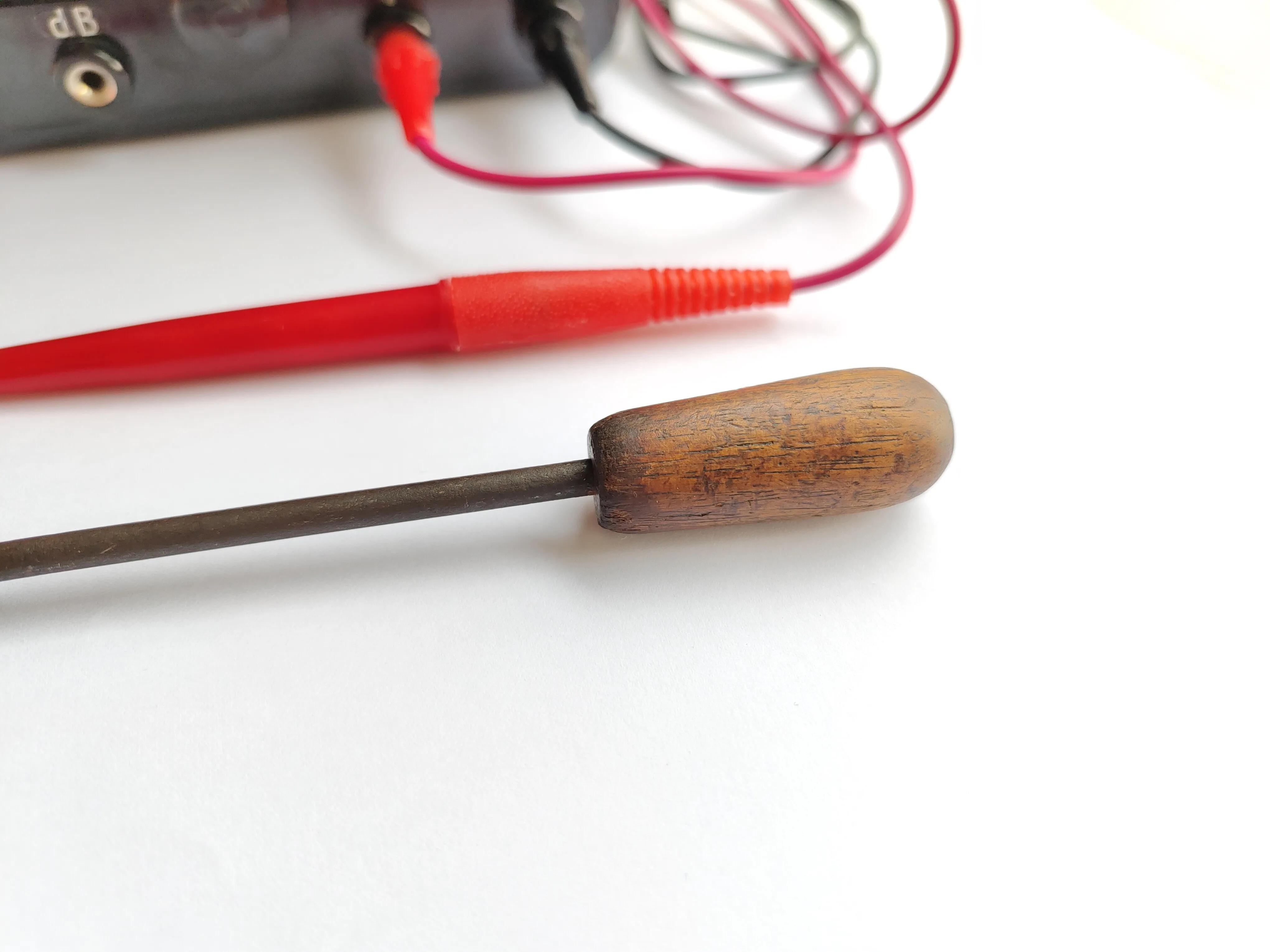

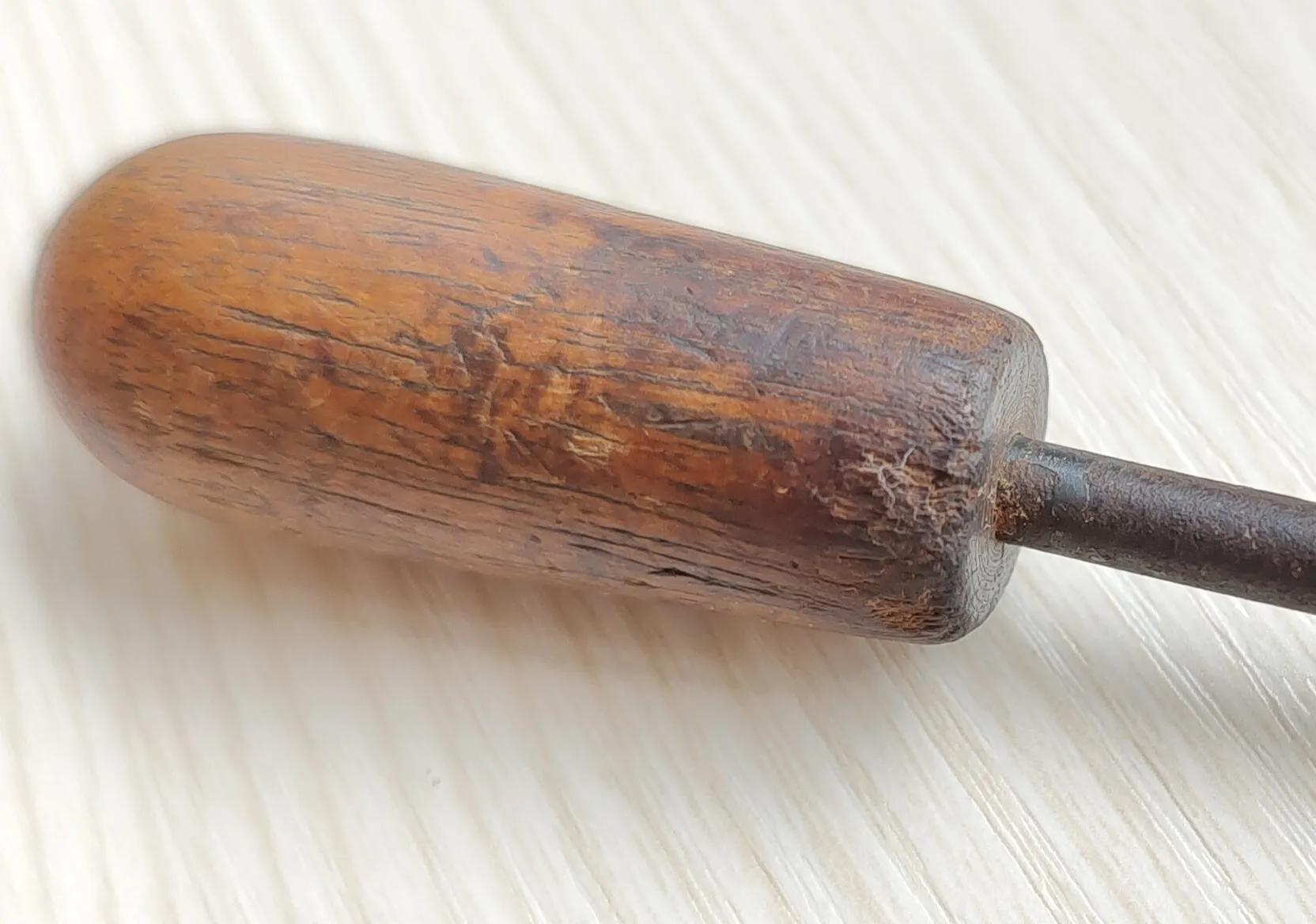

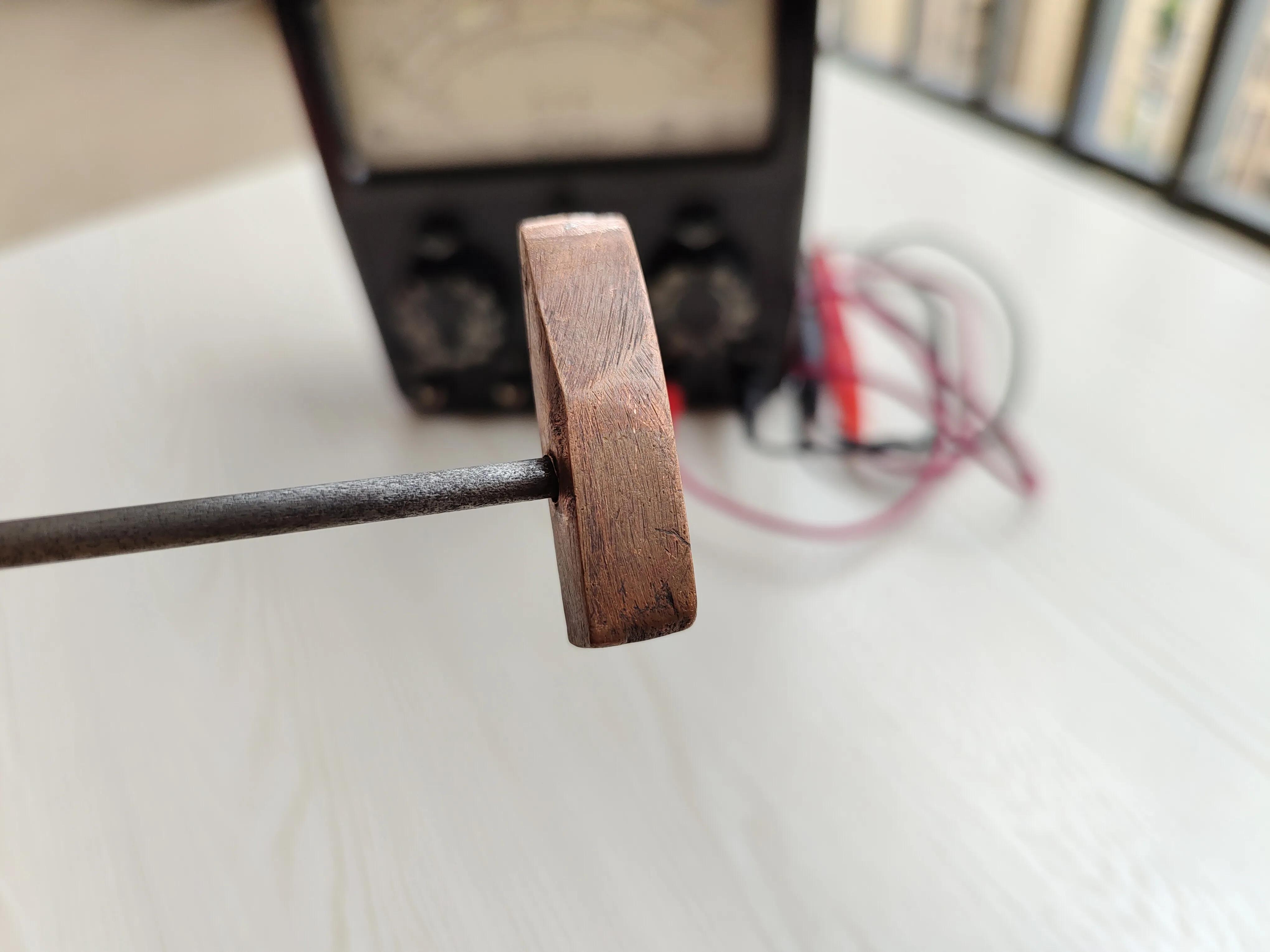

其中木把手包浆自然并带有汗渍的油润感,把手与烙铁头的连接铁棒是那种自然老化的锈迹。

放大一点看,把手圆润规则,应该为车床车出来的,标准的厂制“火烙铁”。

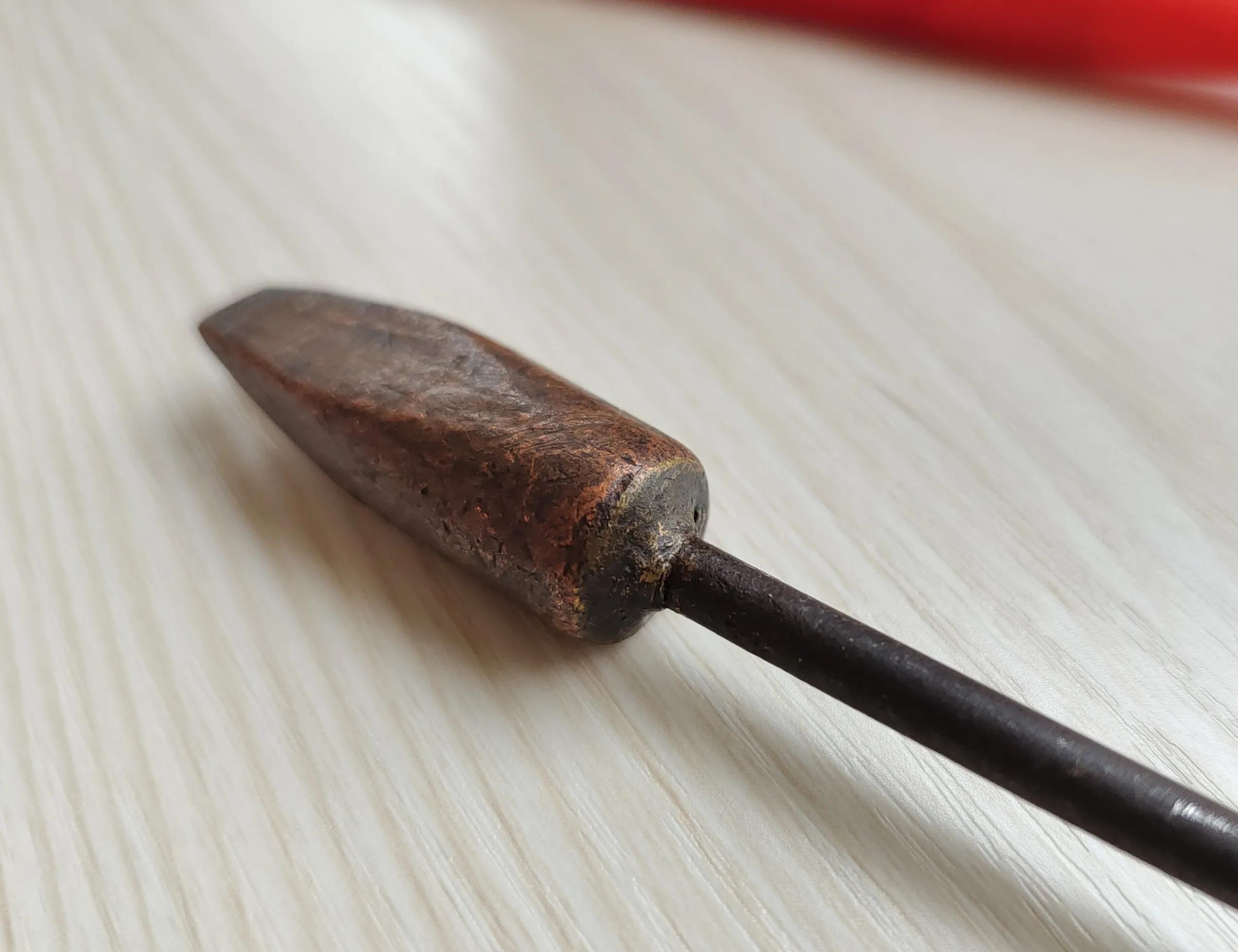

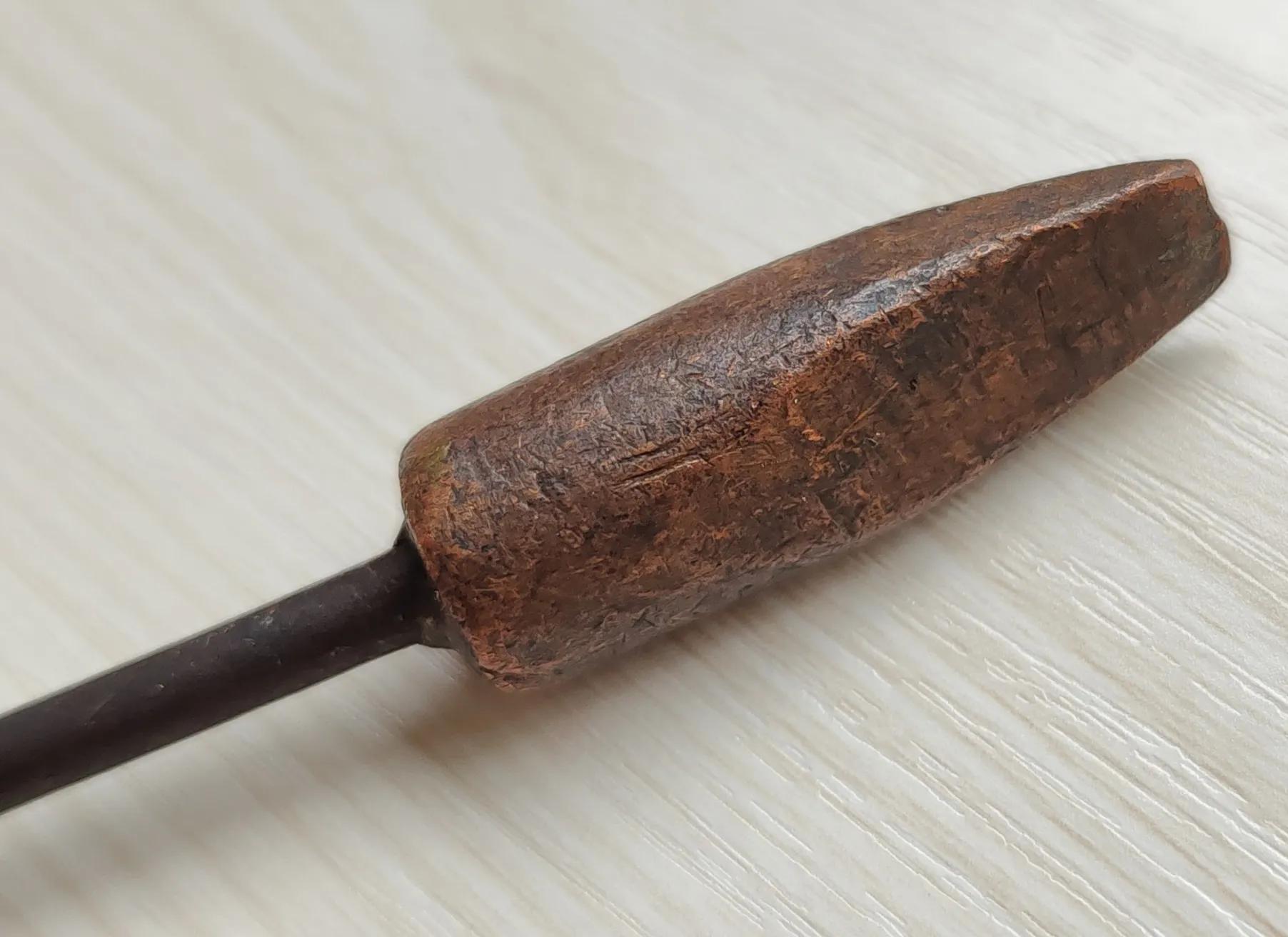

紫铜材质的烙铁头符合紫铜耐老化的特征,烙铁头还残留疑似煤油灯烘烤的碳黑印记。直头的结构可能更适合焊接作业,用起来更顺手。特别是适合电子管收音机的维修,由于头小又是直头可以深入错综复杂的小空间里面。但是由于其烙铁头较小因此存热时间相对也少。同时圆把手比较容易滚落,需要配合支架使用才行。

放大一点看,纯正的紫铜色彩,老化自然

细节展示

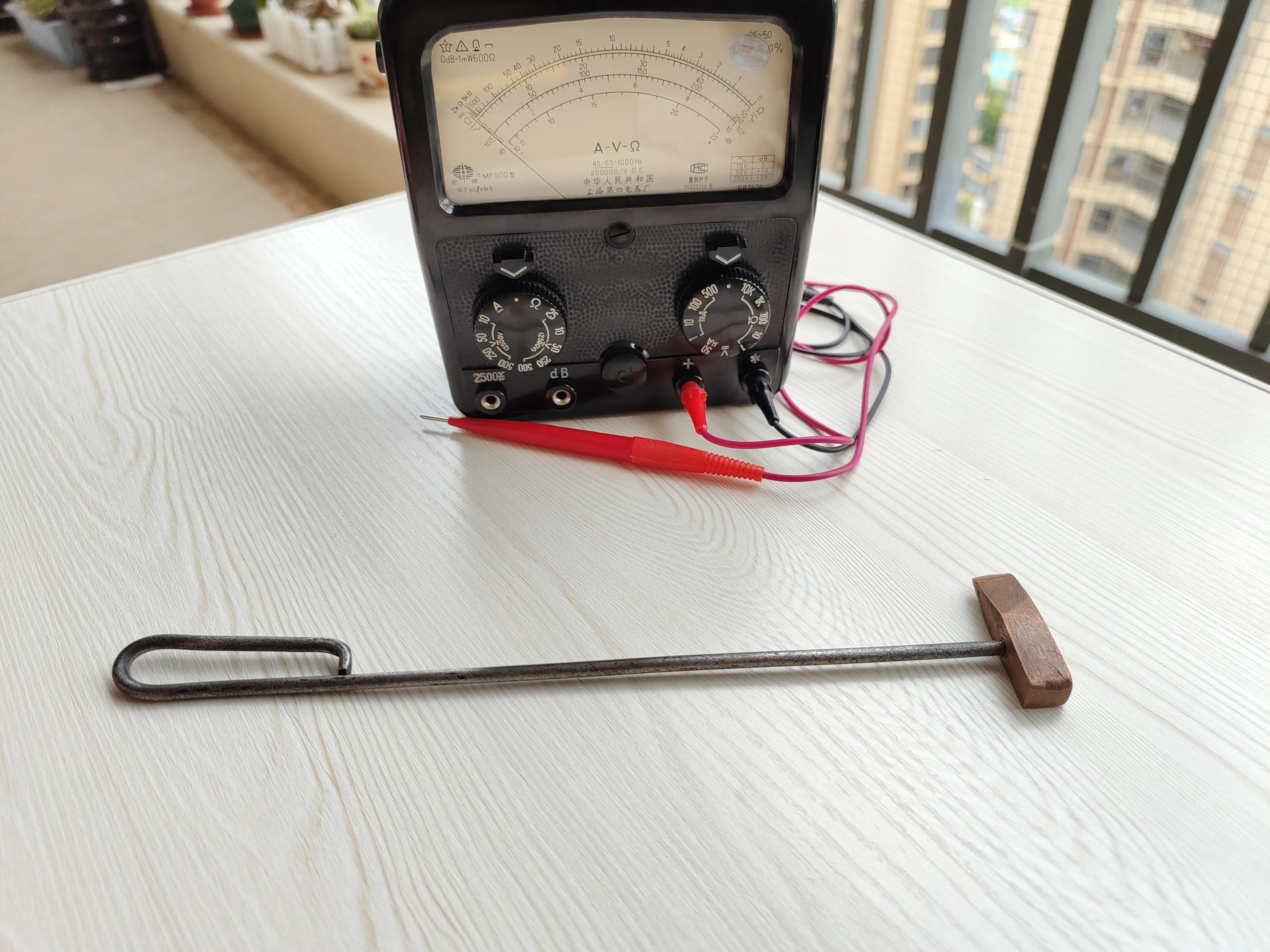

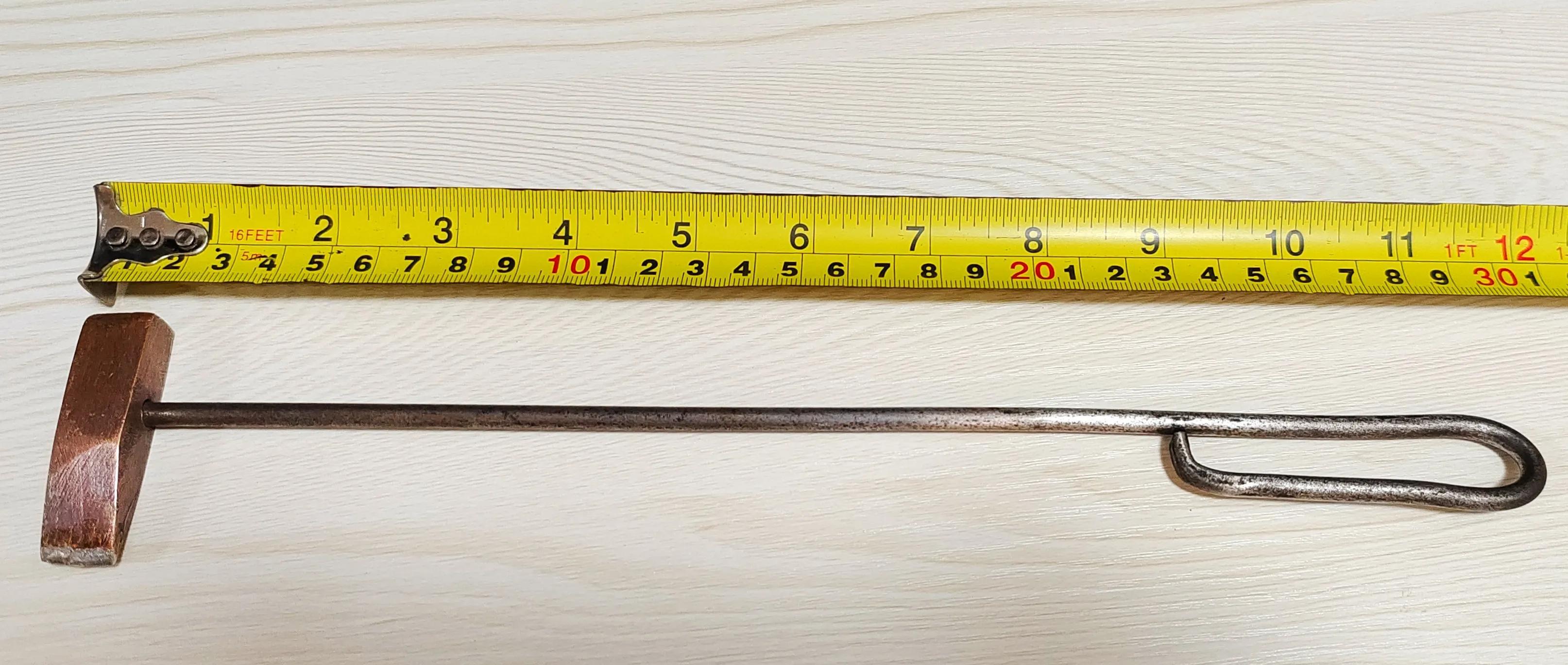

第二把:直角头小型“火烙铁”

器物介绍:

此烙铁大小适中,烙铁头比上面那款也更大,因此存热时间会长一些。焊接修理电子管收音机也是非常合适的。由于把手是铁的,因此长度需要增加,否则把手会烫手。这种形式的有些人喜欢用,看各自习惯还是。年代约七十年代左右或更早。

烙铁长约30厘米或12寸差一点点。

烙铁头长5.2厘米,宽1.3厘米,厚1.2厘米

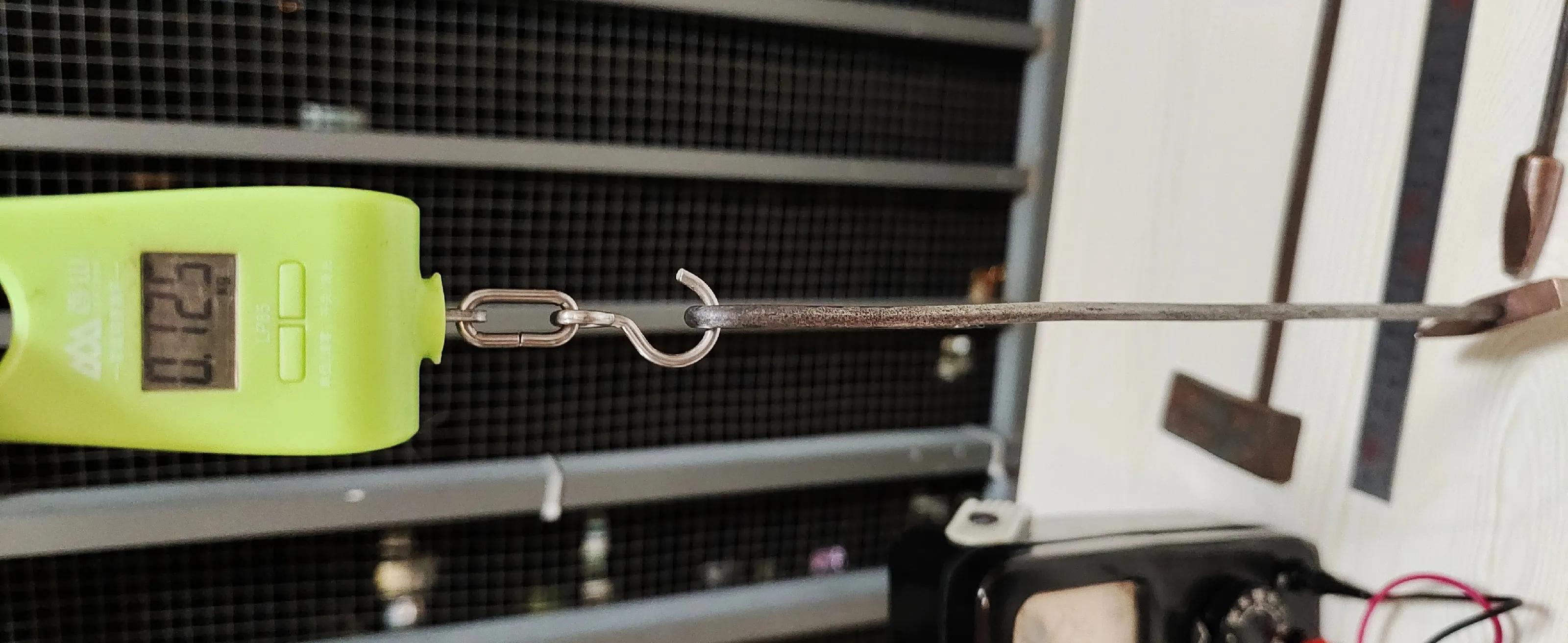

重量约125克。适合长时间手持不会累,但是由于主题过长,对于精确焊接手容易抖。更长的长度会放大手的抖动量。

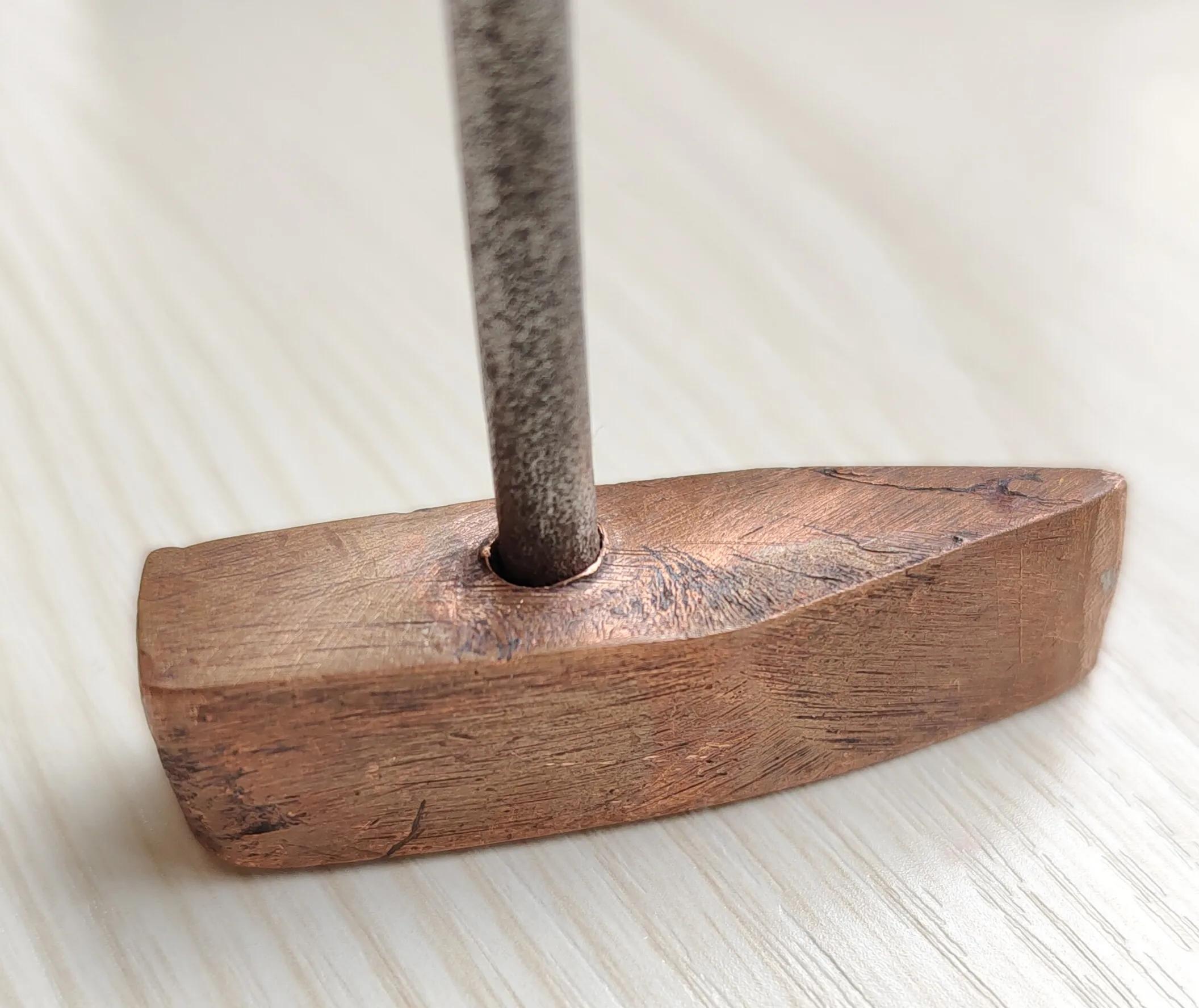

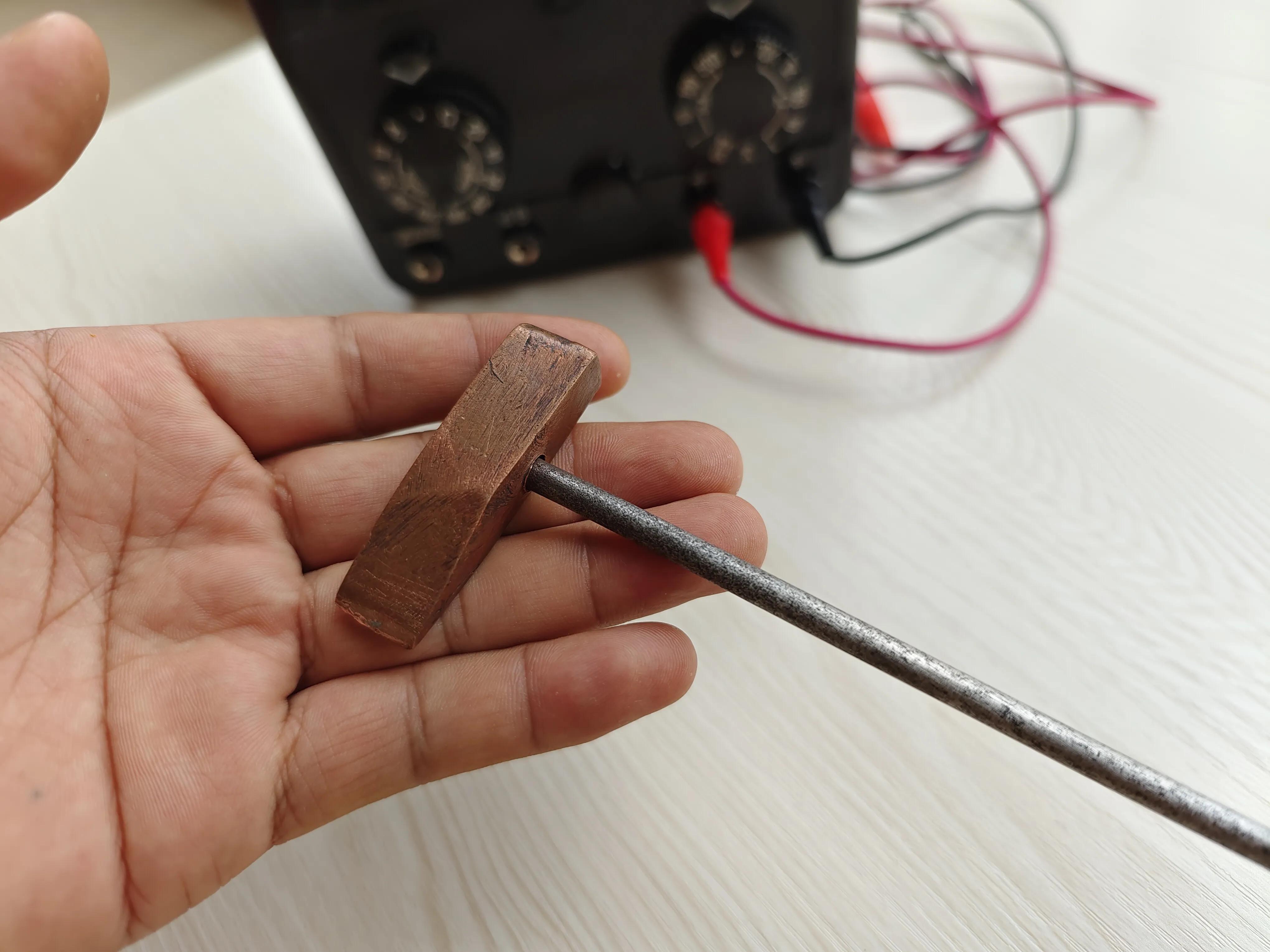

烙铁头大小适中,采用紫铜材料。

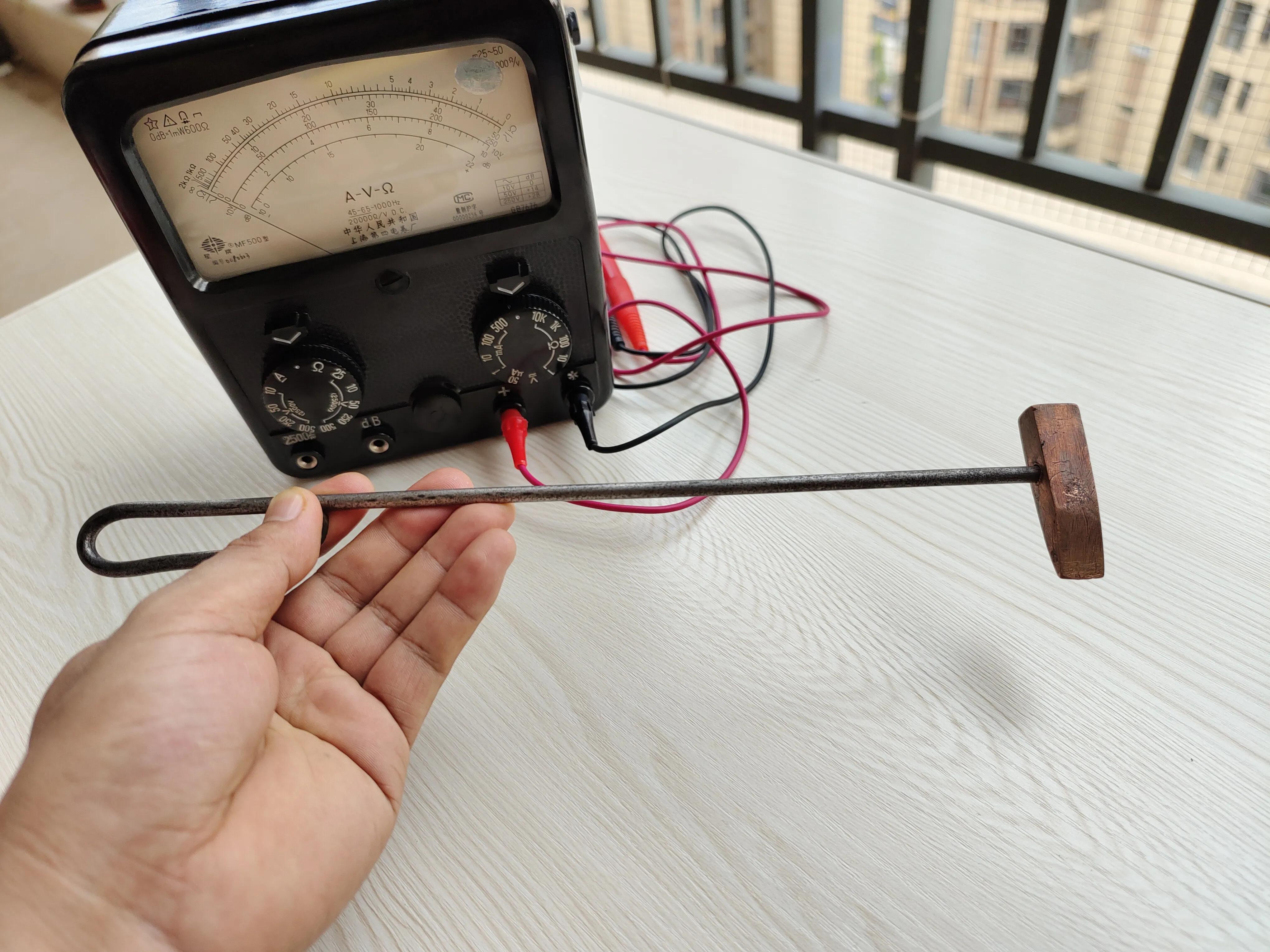

和500型万用表参考大小。

细节展示

细节展示

此烙铁烙铁头和铁把手已经被原主人彻底的翻新了,其实对于铜件没必要做翻新。局部的自然氧化更能提现器物的时代感和历史价值。打磨式的翻新反而会降低器物的收藏价值。特别是青铜器类收藏品。

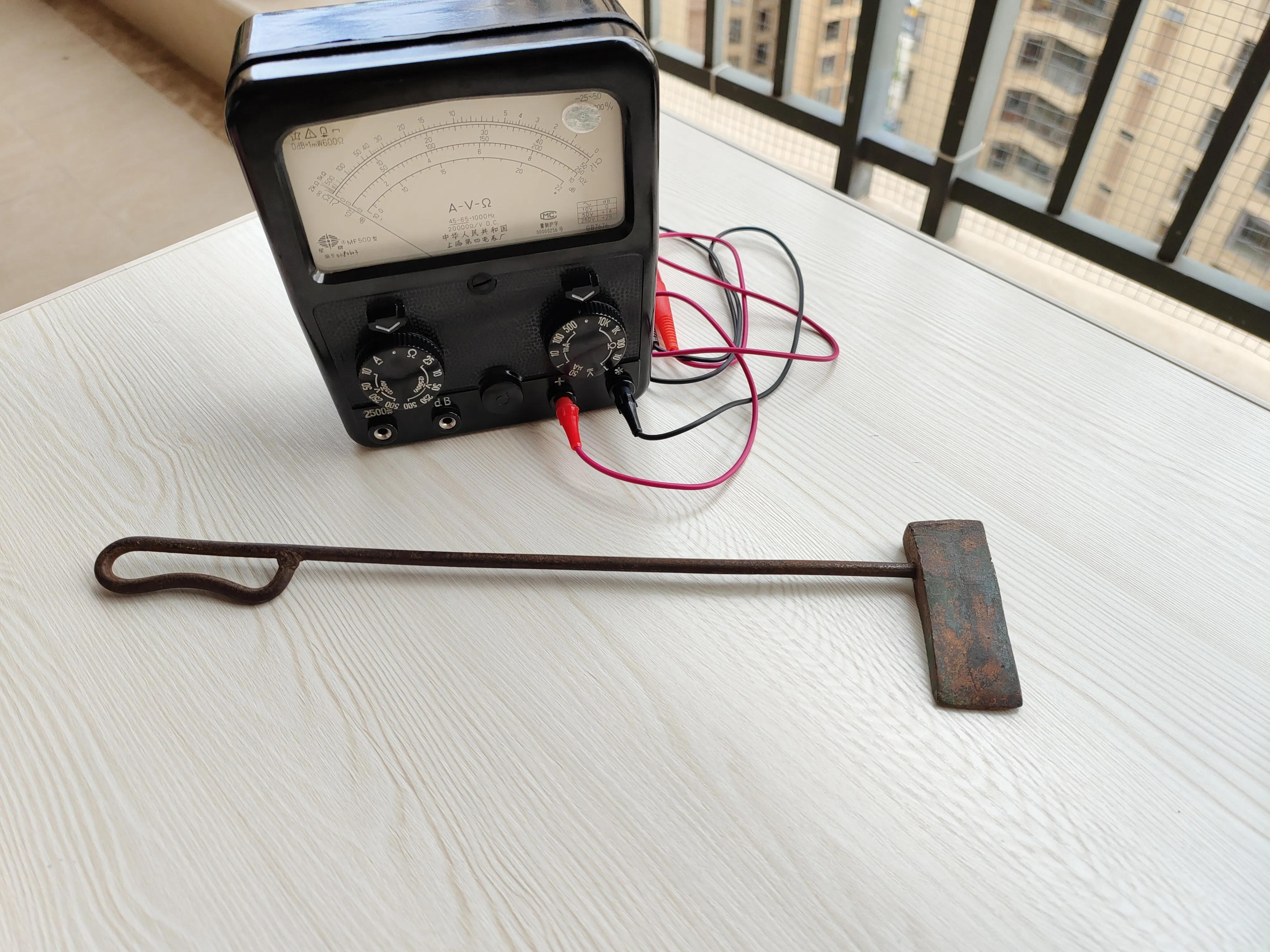

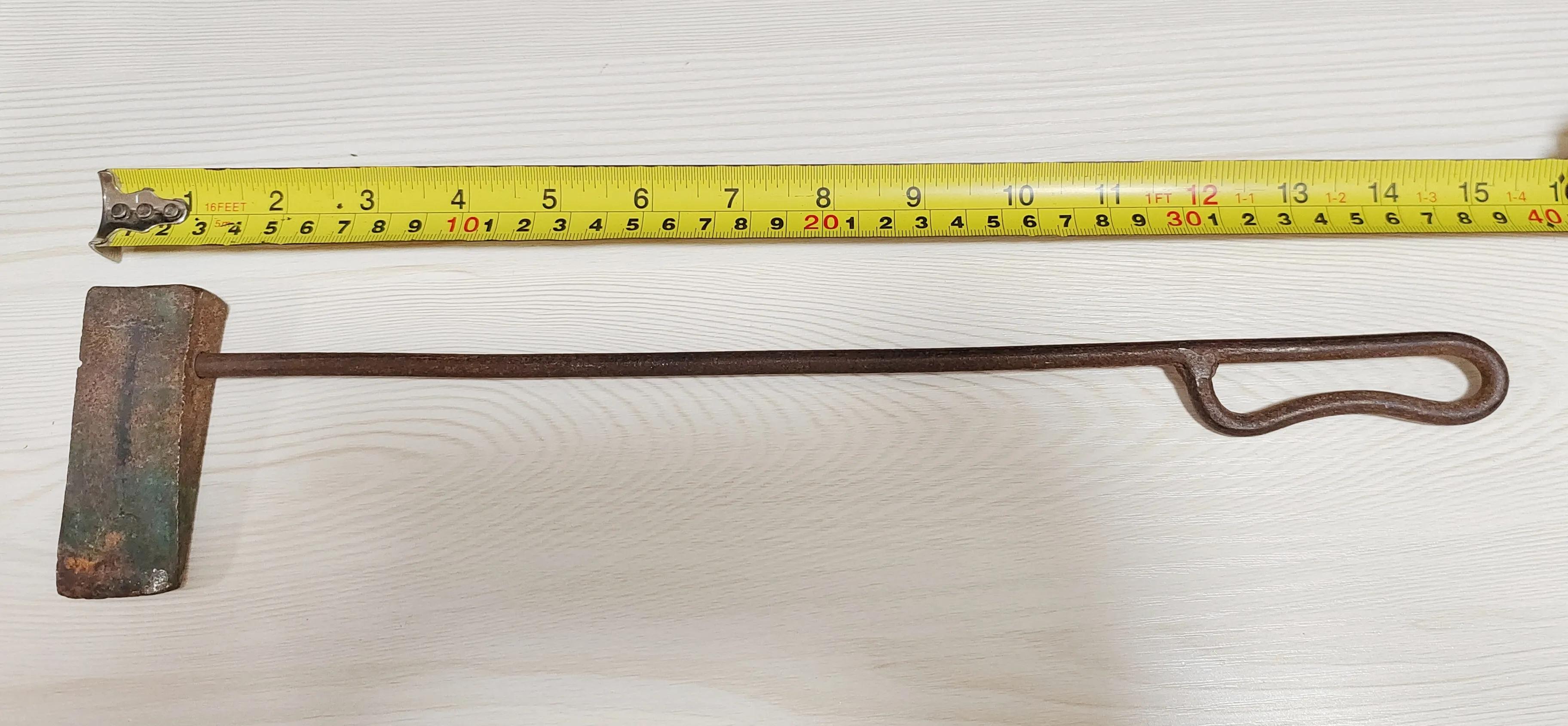

第三把:直角大型“火烙铁”

器物介绍:

这个相对于前面两个这个应该算大家伙了!不适合无线电爱好者焊接使用,更适合修补搪瓷盆、铁水通底子什么的。或者焊接早期解放老卡车的铜水箱。

整体品相较完整。自然生锈老化痕迹。年代约七十年代左右或更早。

长约38厘米或15寸

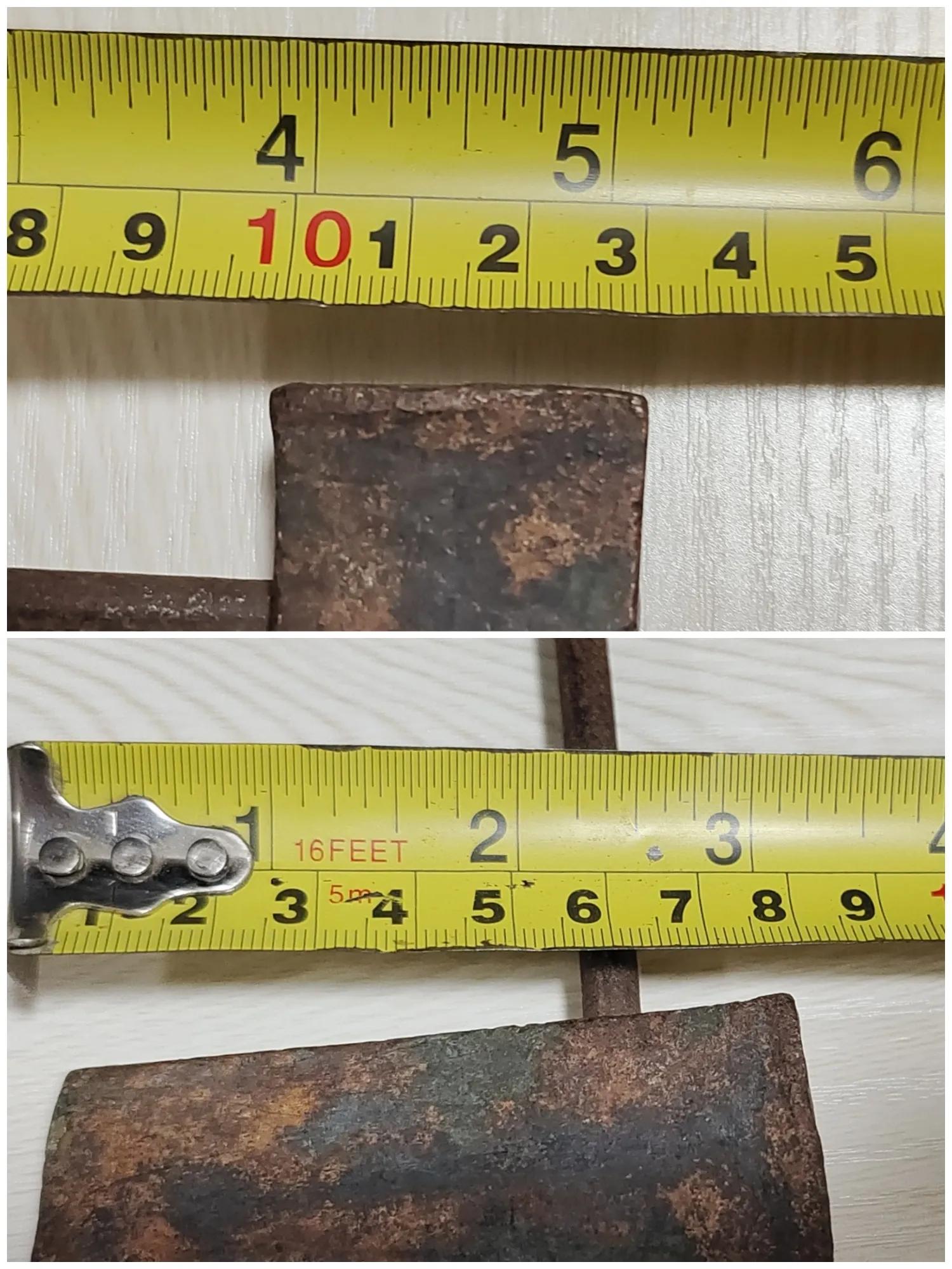

烙铁头,长约8厘米,宽3厘米,厚1.7厘米。

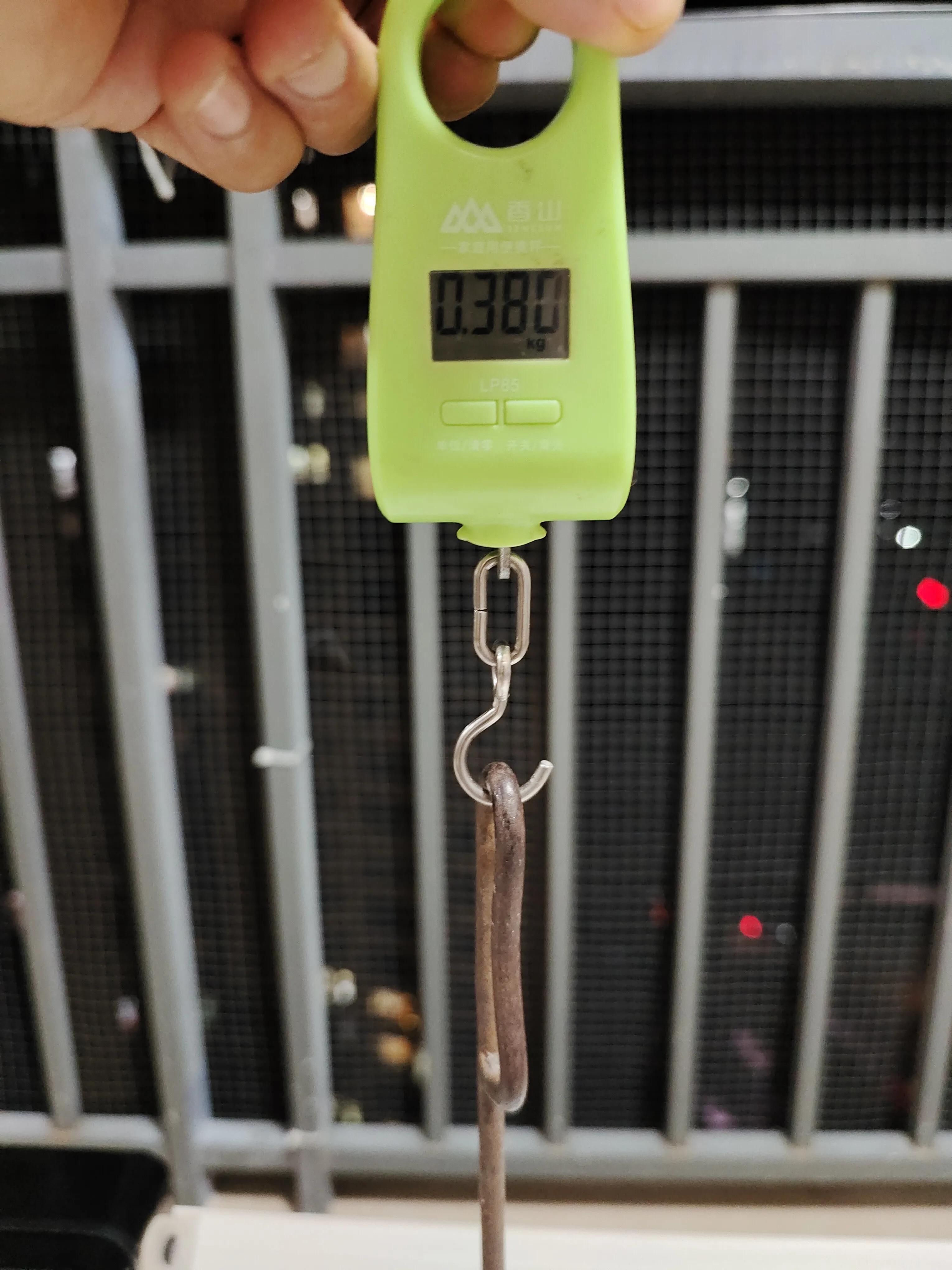

重量380克。

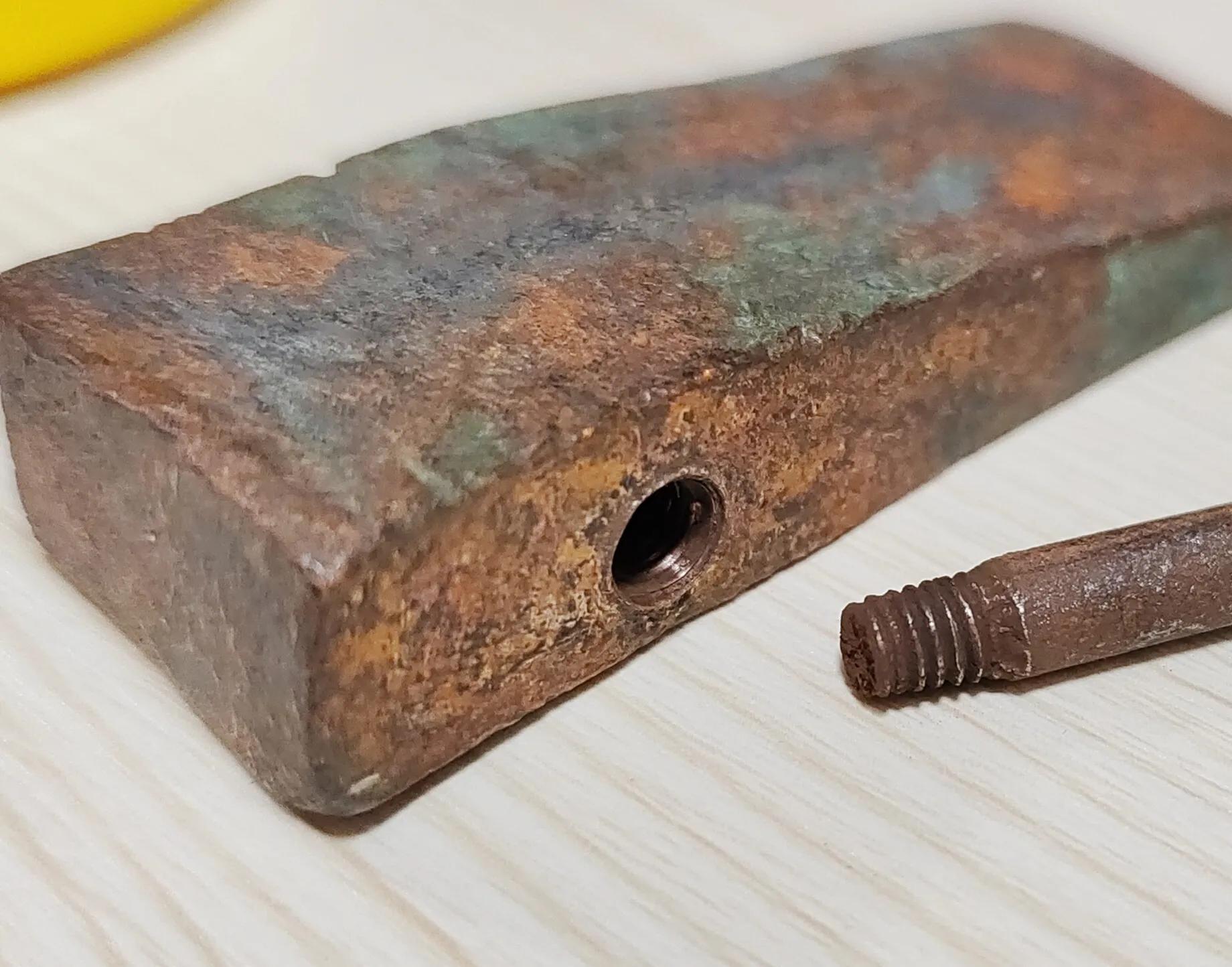

烙铁头和柄为攻丝安装。

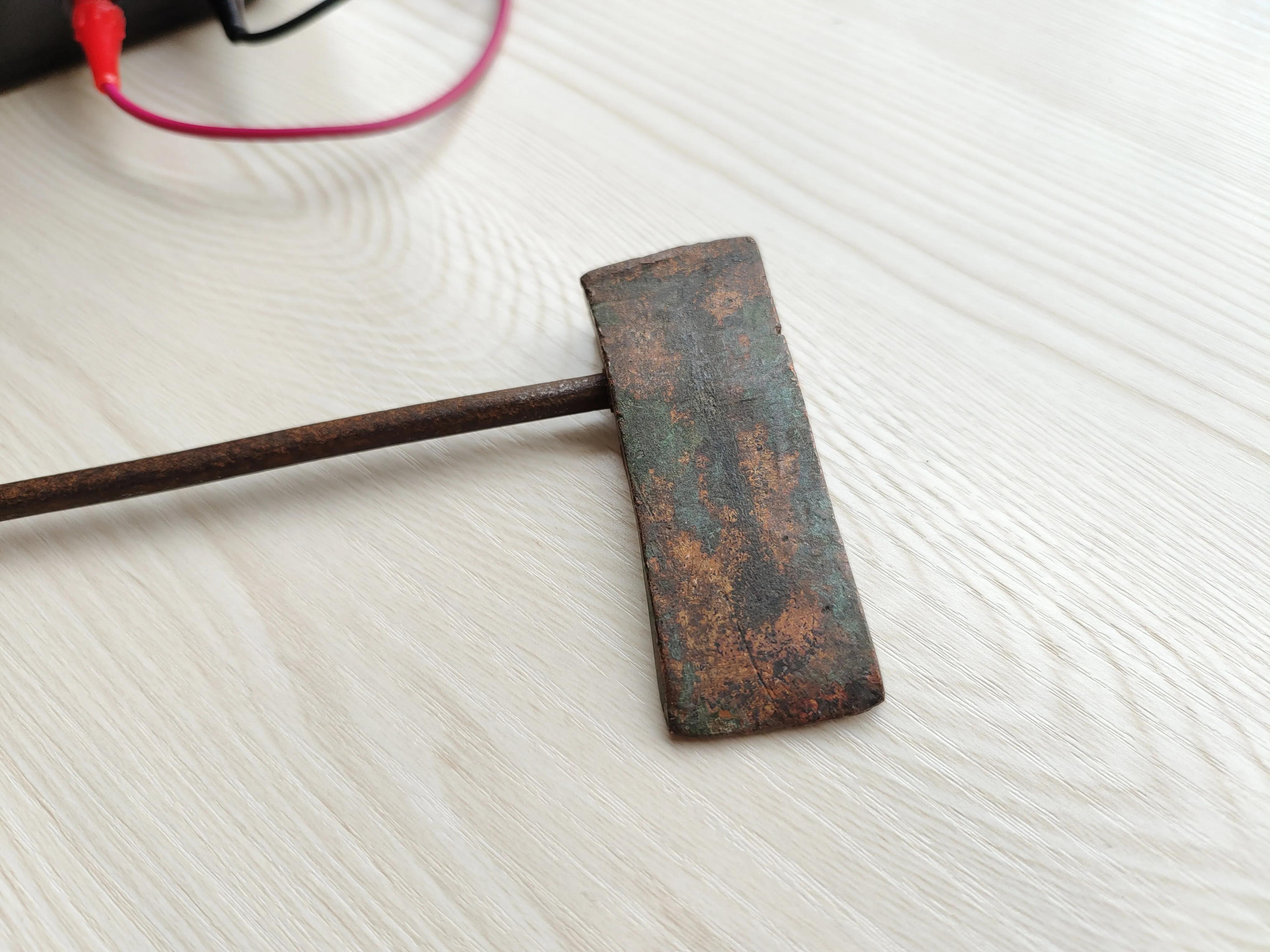

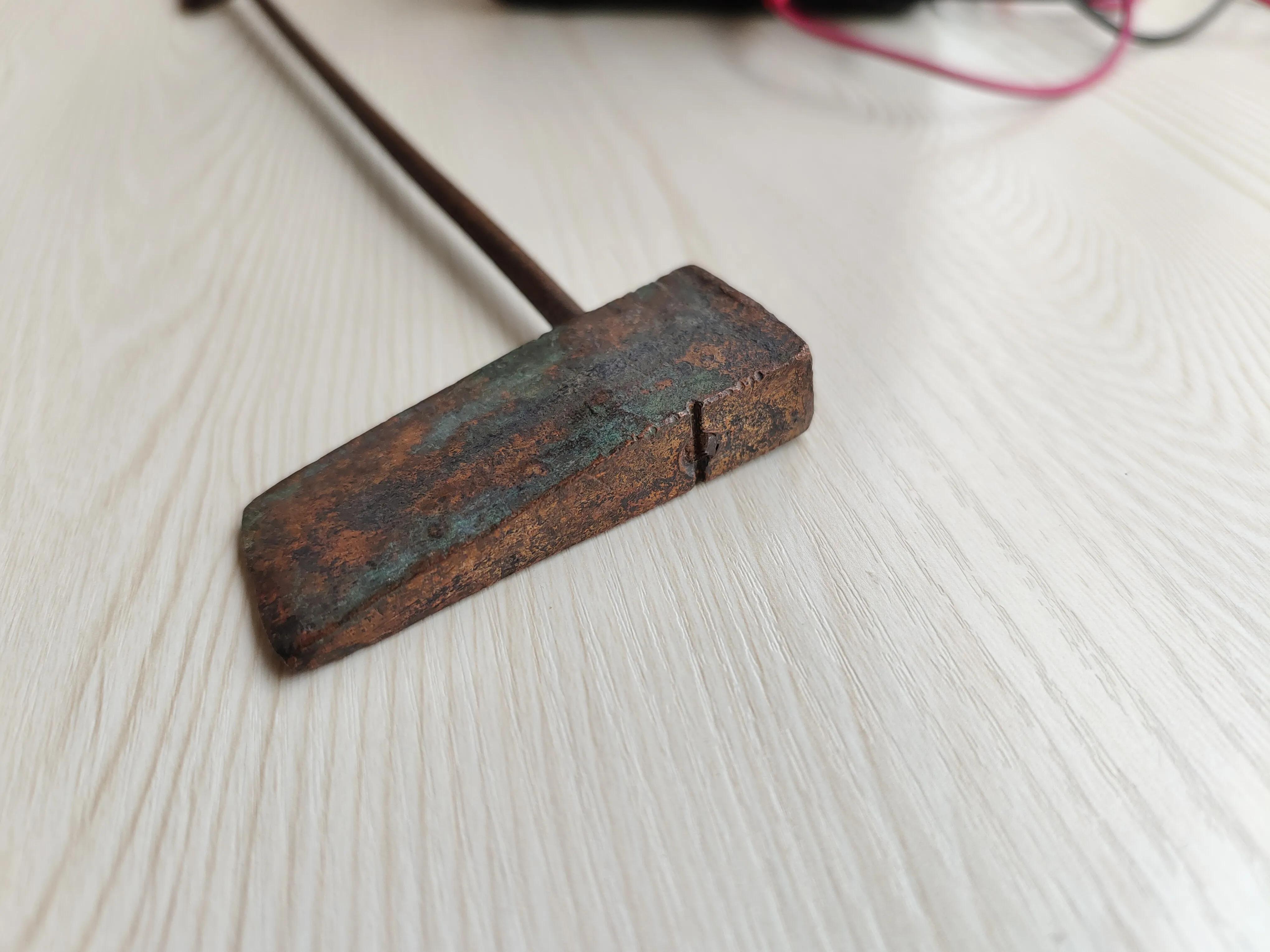

烙铁头表面自然氧化,并有轻微铜绿锈。采用紫铜材料。

更多细节展示

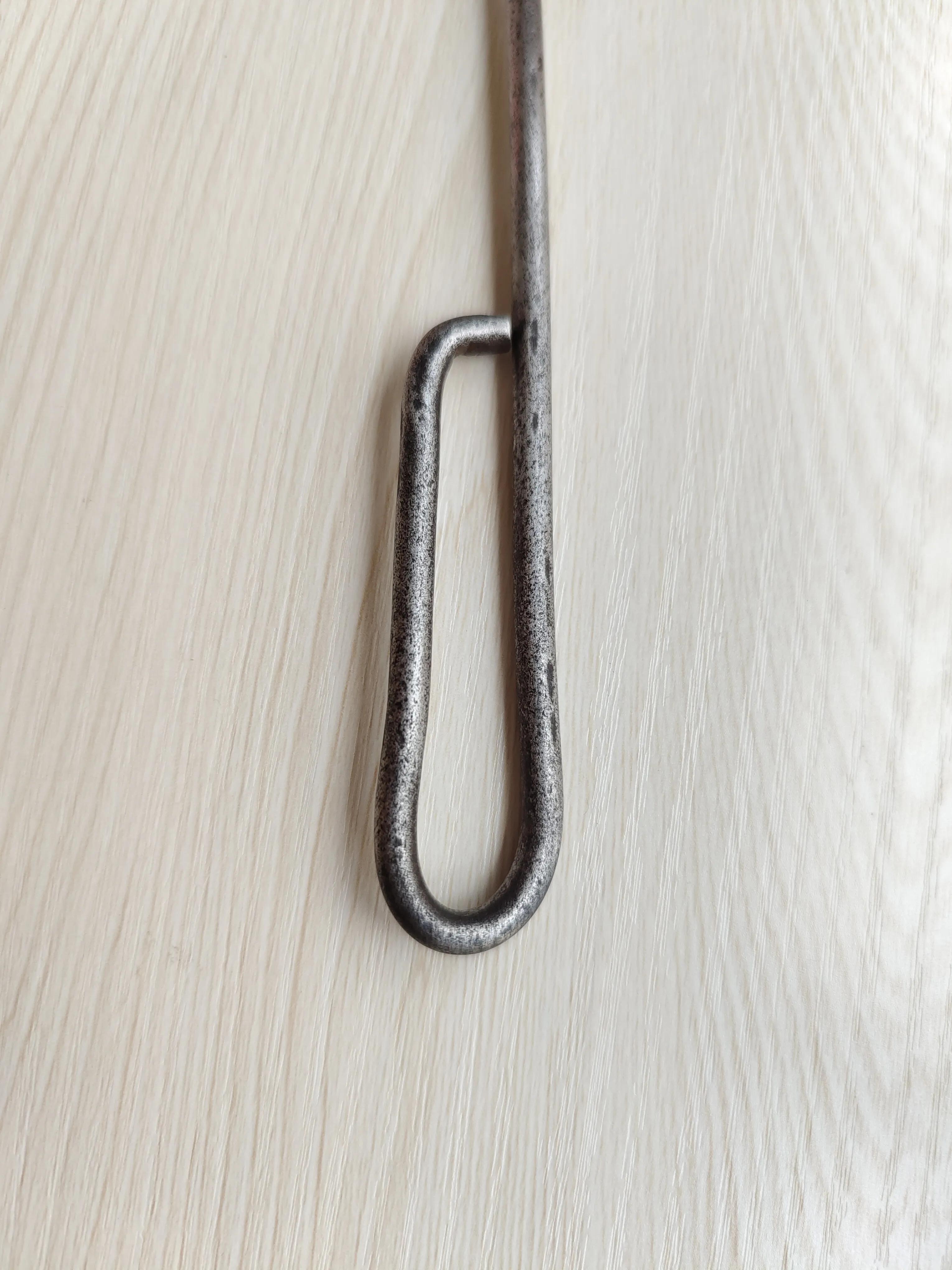

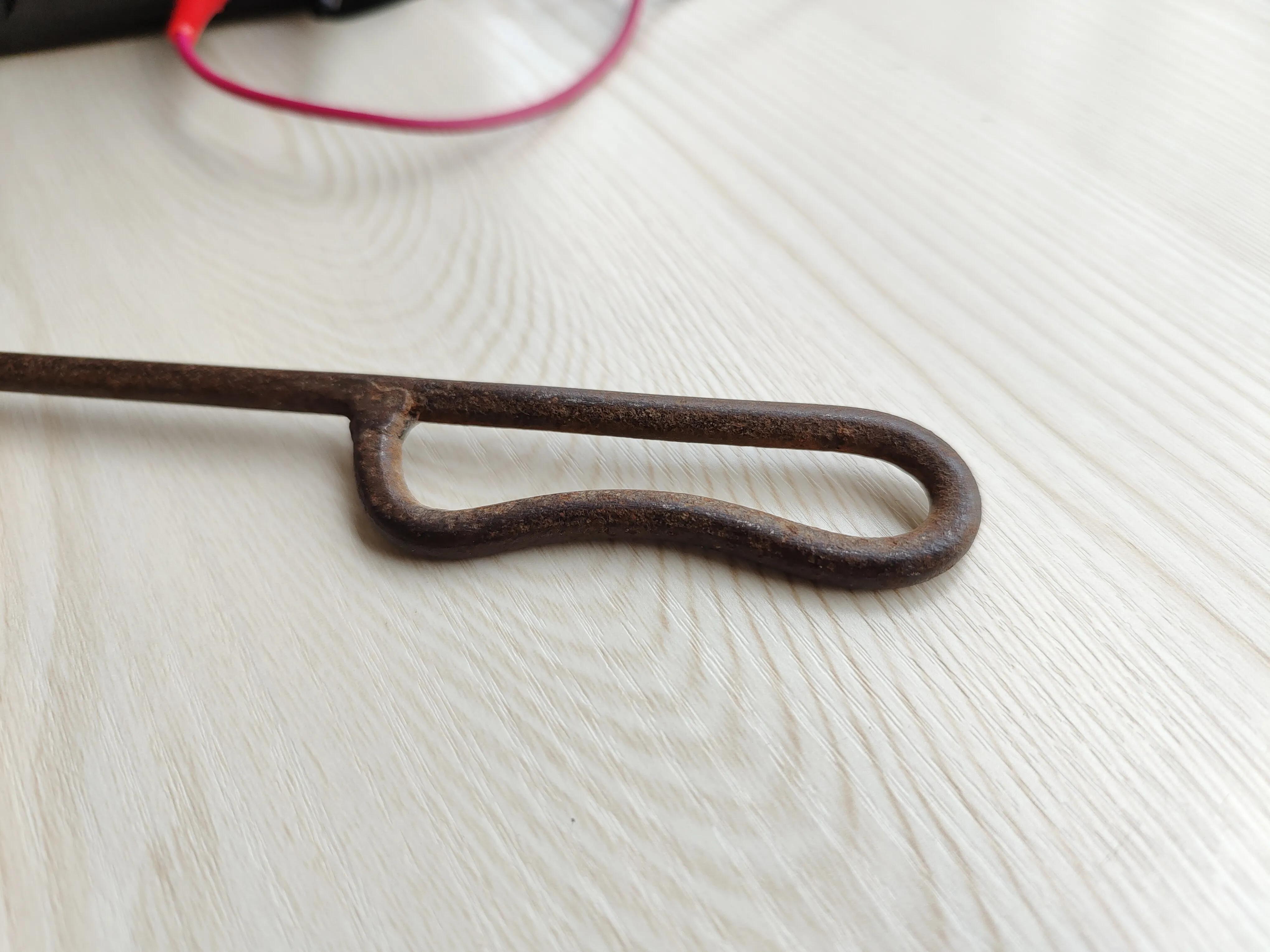

把手有些锈迹

[心]火烙铁实战焊接作业

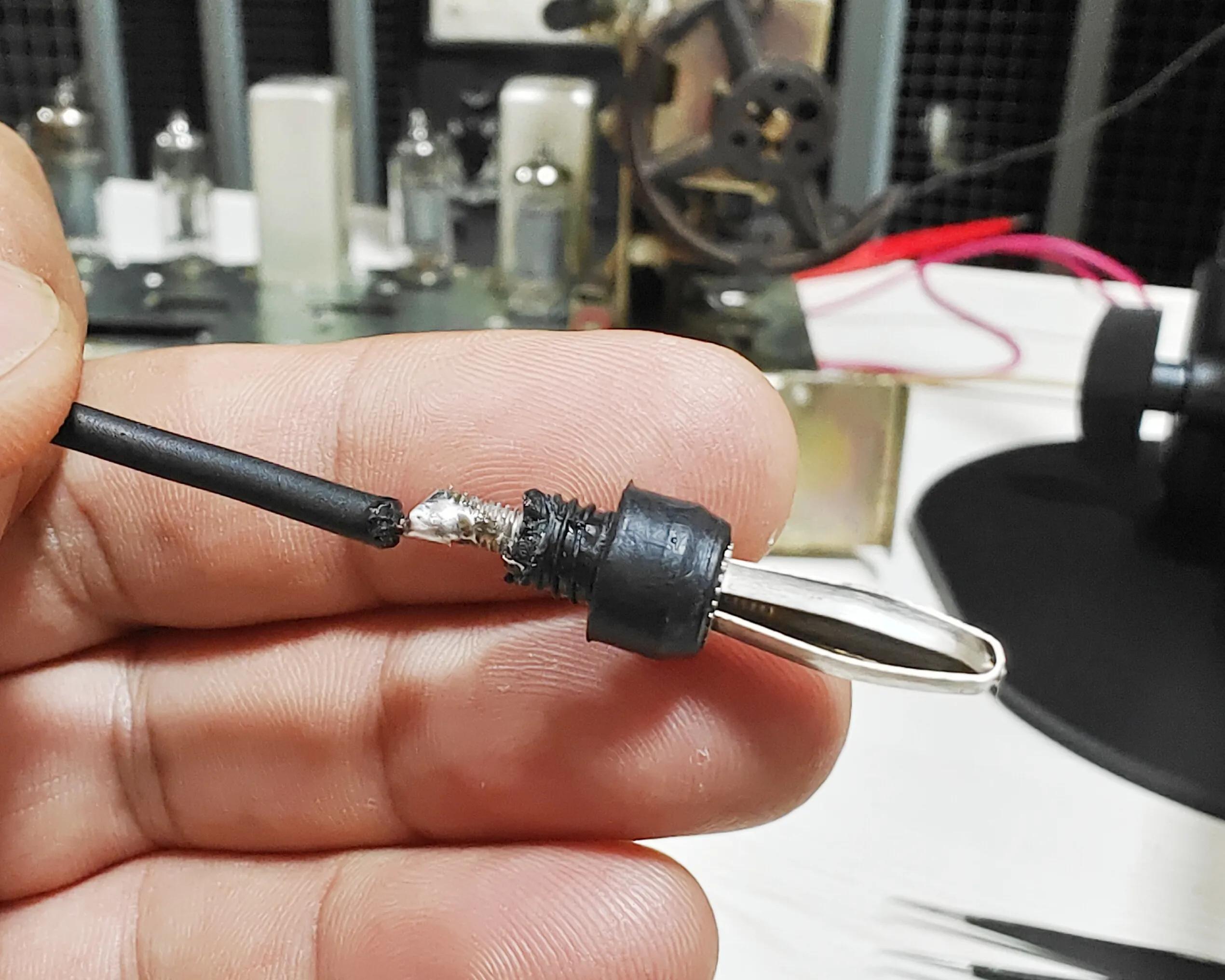

实战一:万用表表笔断线修复

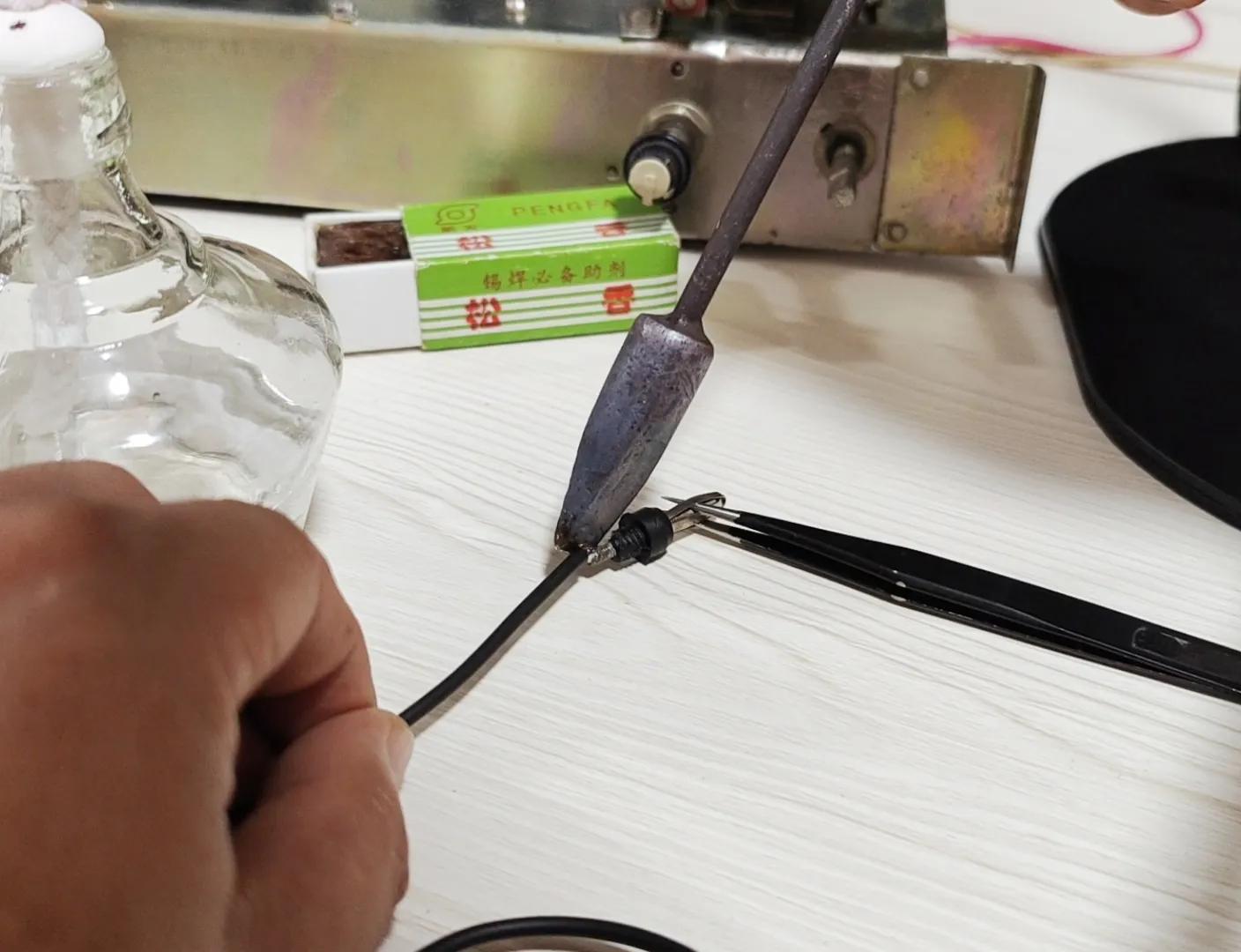

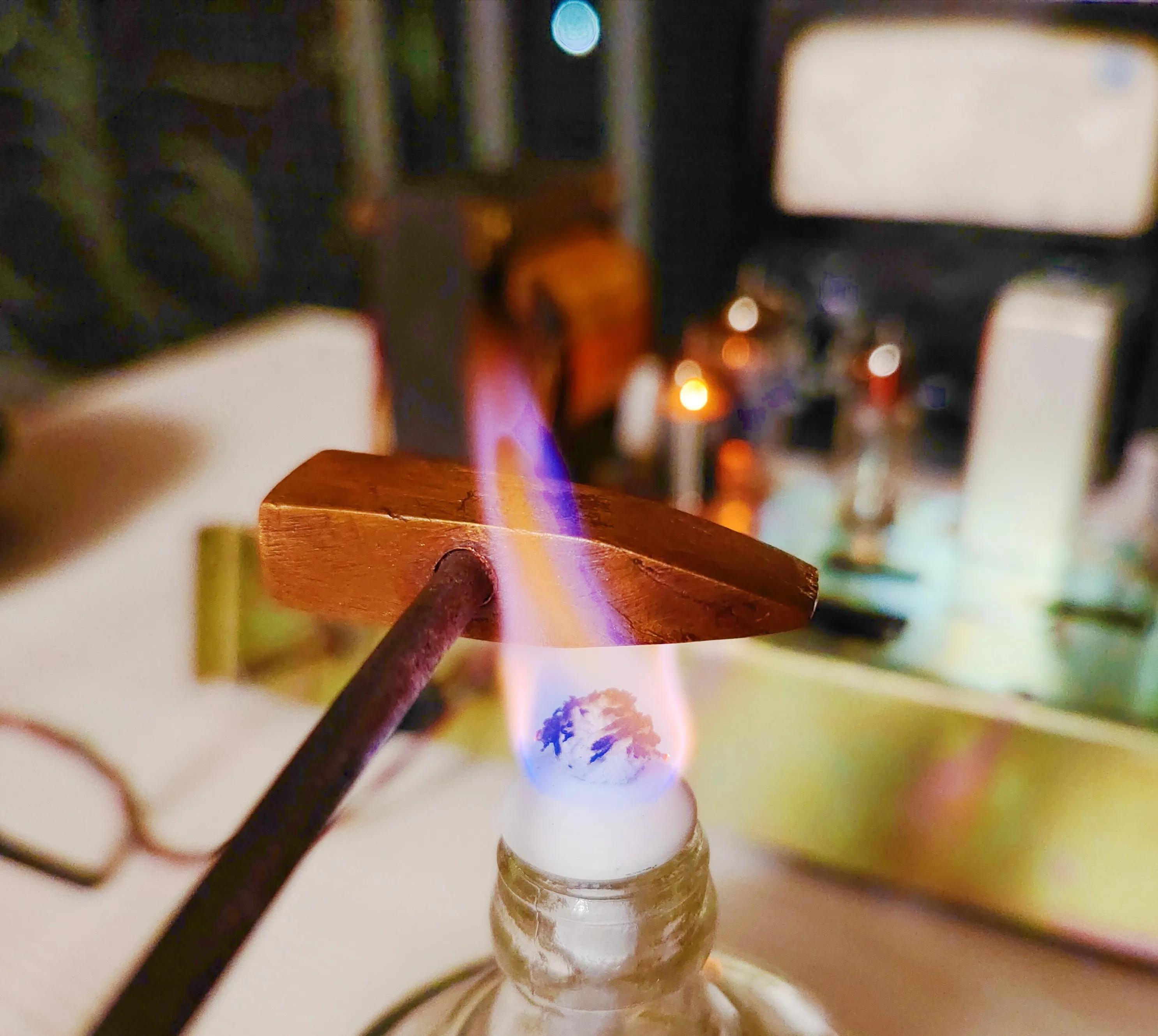

万用表老表笔因经常晃动导致断开。酒精灯加热“火烙铁”约3-4分钟具体看火焰大小。第一次使用加热会久一点,后面补热只需一二十秒即可。

利用其预热进行焊接,小烙铁还是挺好用的。仿佛一下子回到民/国时代![笑哭]

焊接好还是可以的。老表笔由于不像现代的表笔都是注塑的很容易断。此处套热缩管会加长使用时间不容易断。

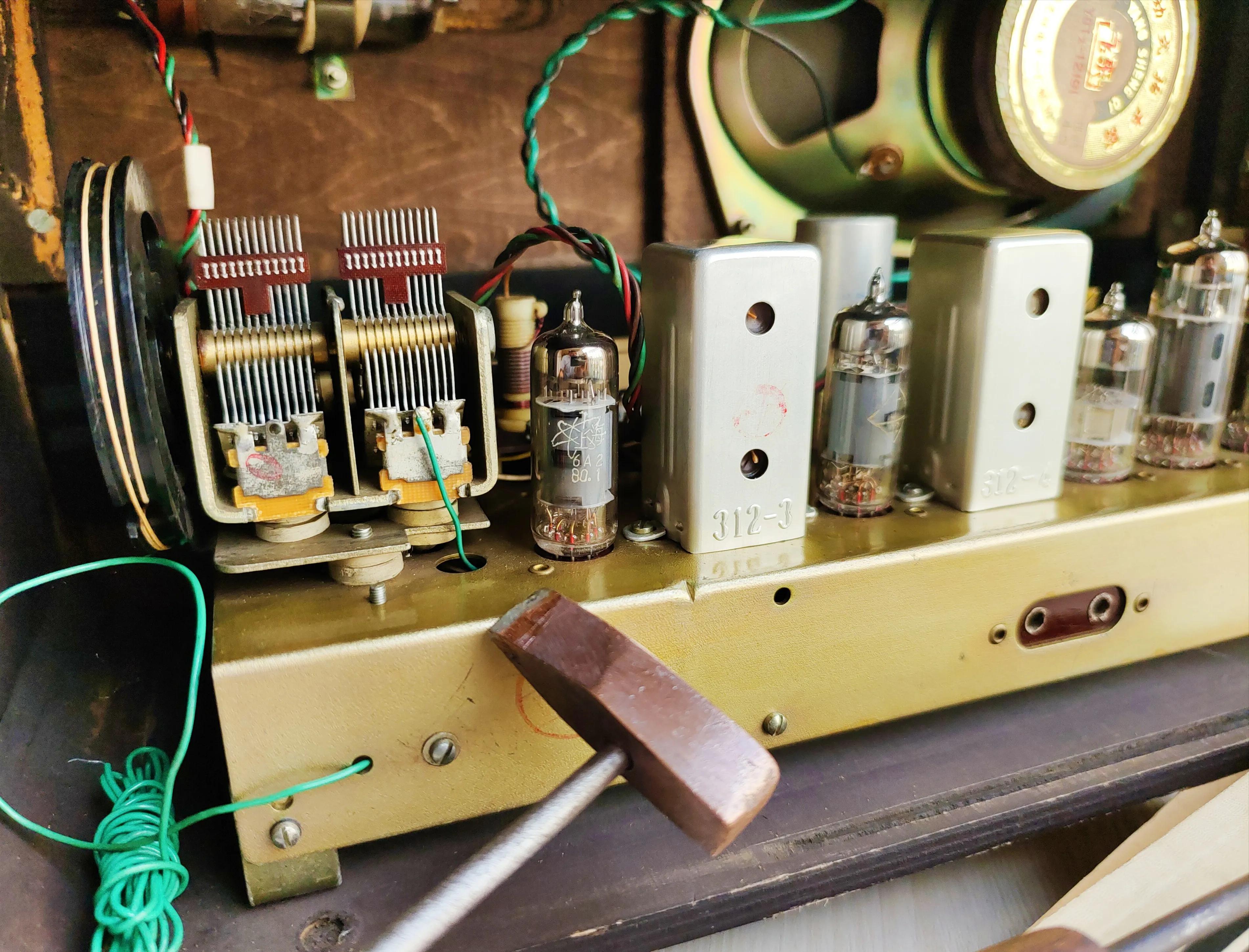

实战二:电子管收音机修理

故障现象:音量无法调节

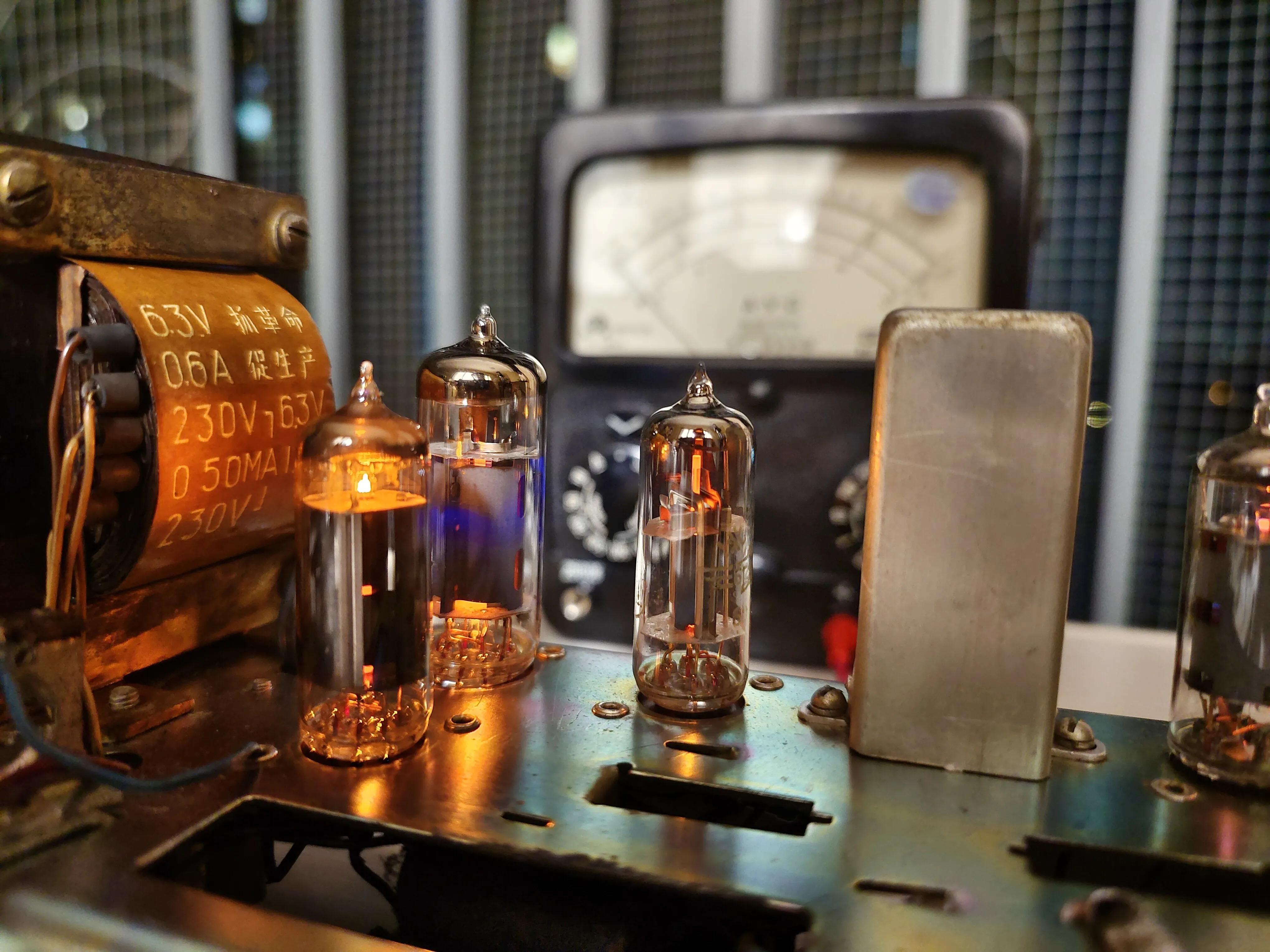

电子管灯丝发出温暖的灯光犹如其声音一样让人陶醉……即使在电子集成电路高度集成化的今天依然很多爱好者不愿意放弃电子管。一部分因为情怀,一部分人被电子管甜美柔和而又美妙的声音所折服!电子管功放人们也慢慢习惯了香/港叫法称呼它为胆机。

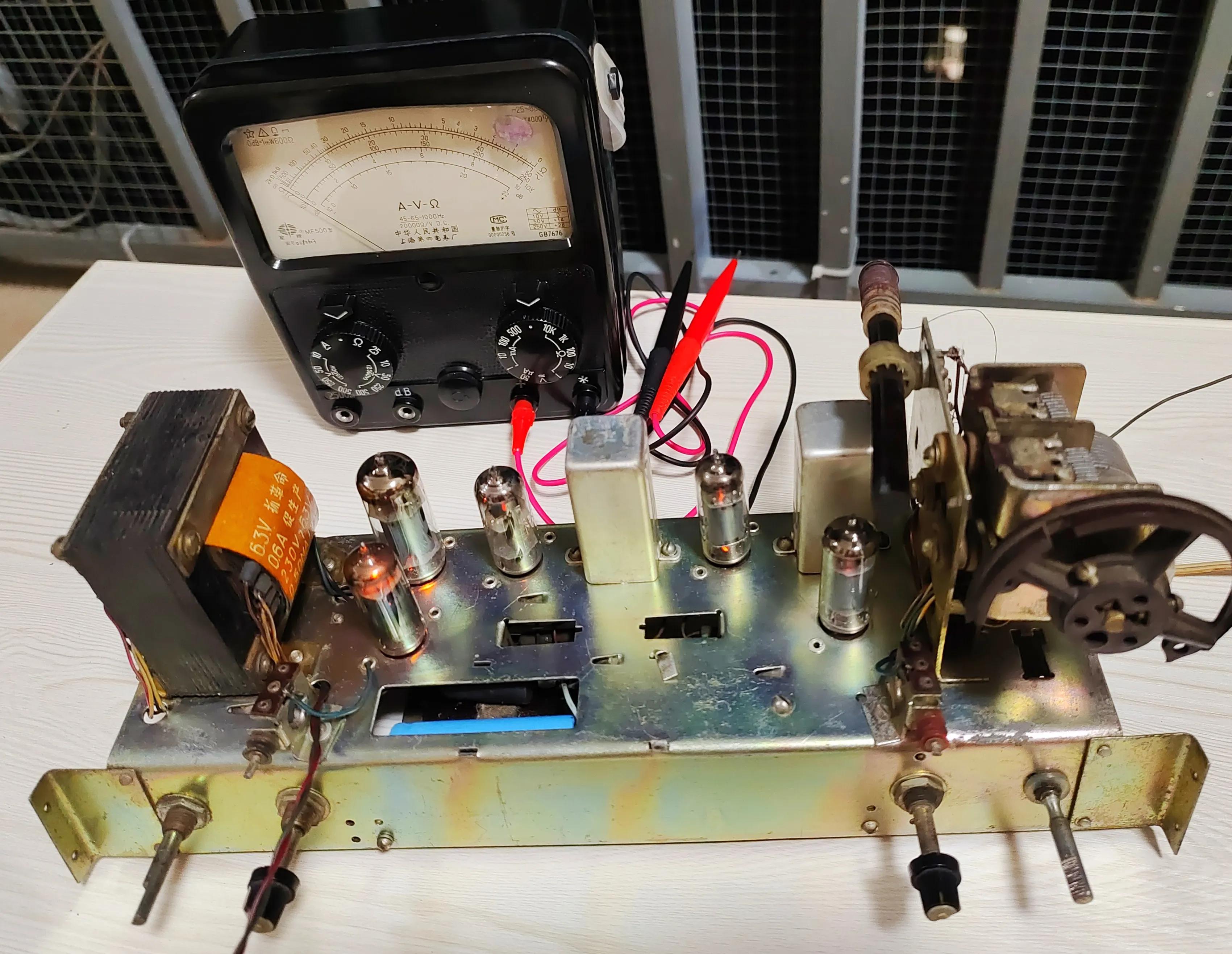

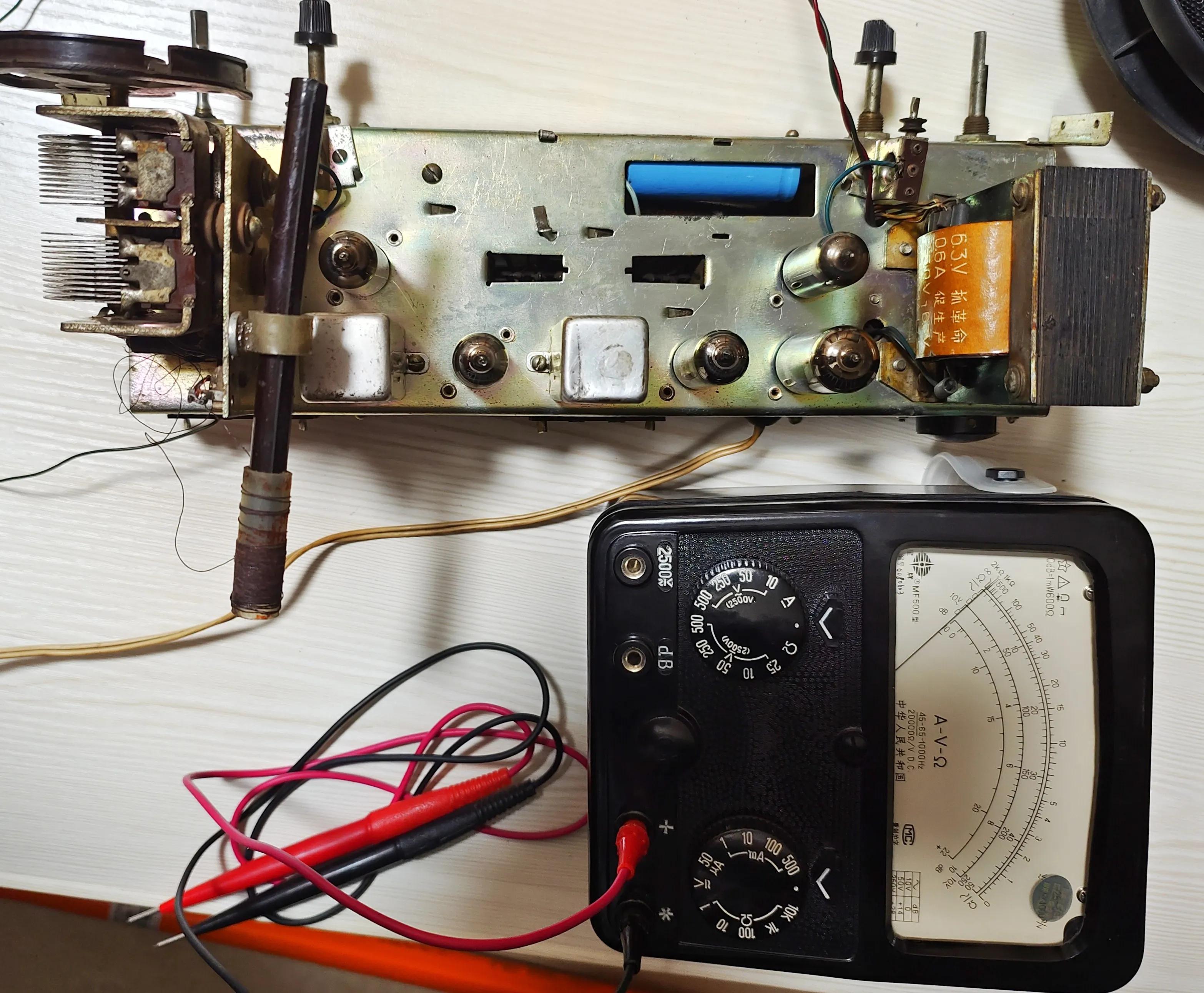

此机芯为五灯电子管收音机机芯,机芯比较小巧,音频变压器在机芯下面。

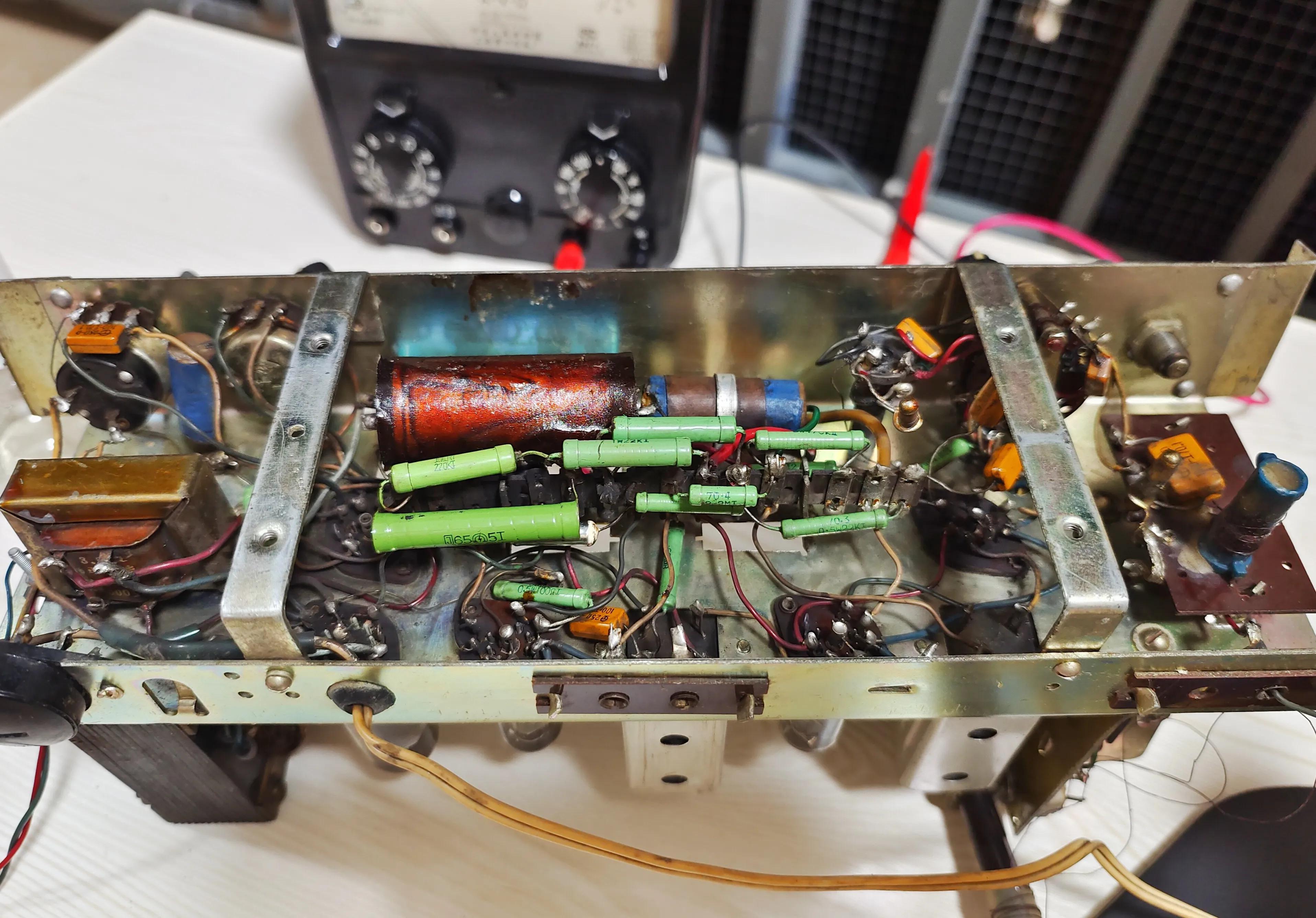

机芯底部

参考500型万用表大小

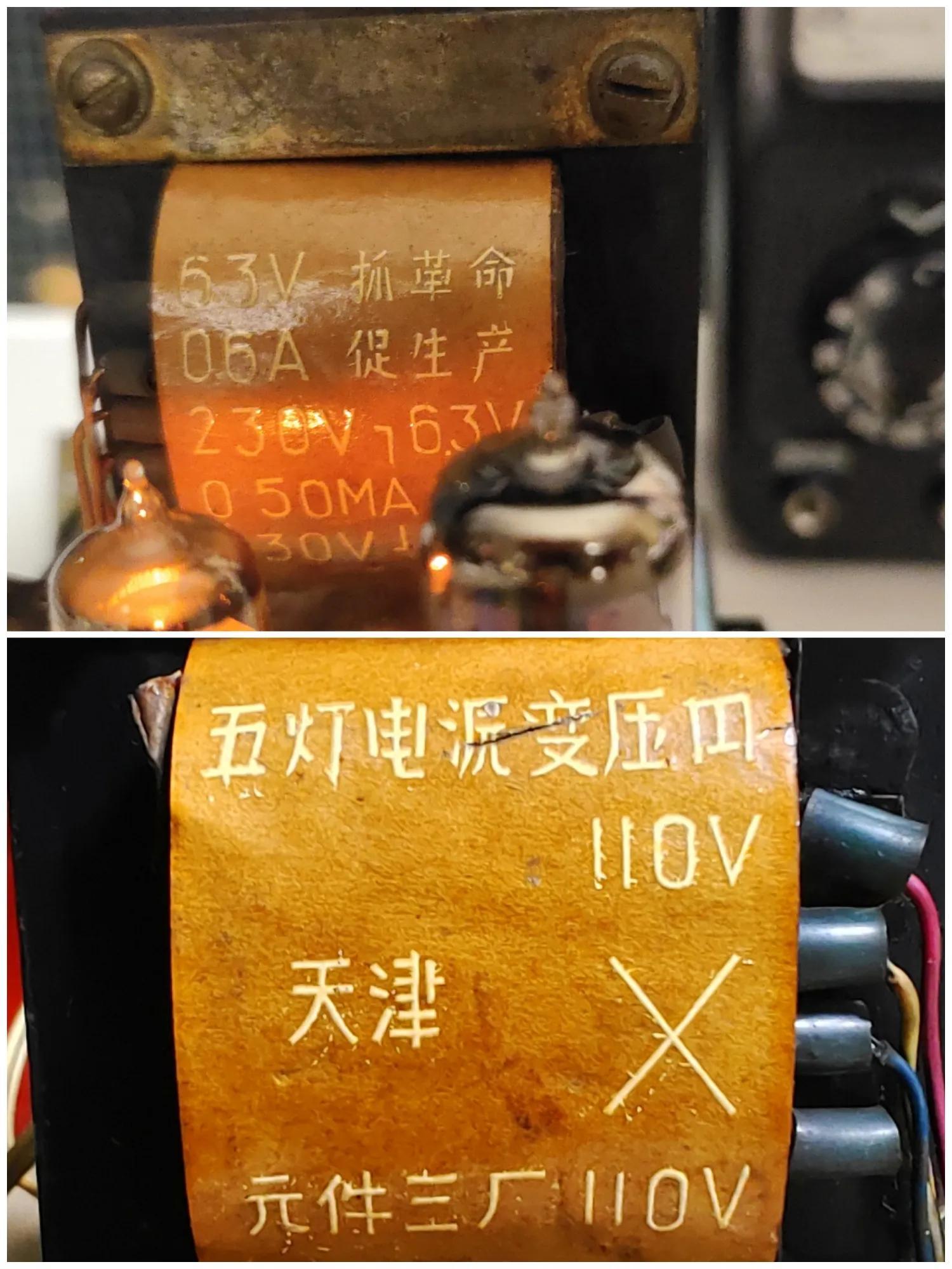

此机芯型号未知,不知道用在那个品牌的电子管收音机上面的,只知道变压器背面写的是天津产的。有知道的朋友欢迎帮忙提供下线索。

(此机后来已查到是天津长城无线电厂生产的长城D531)

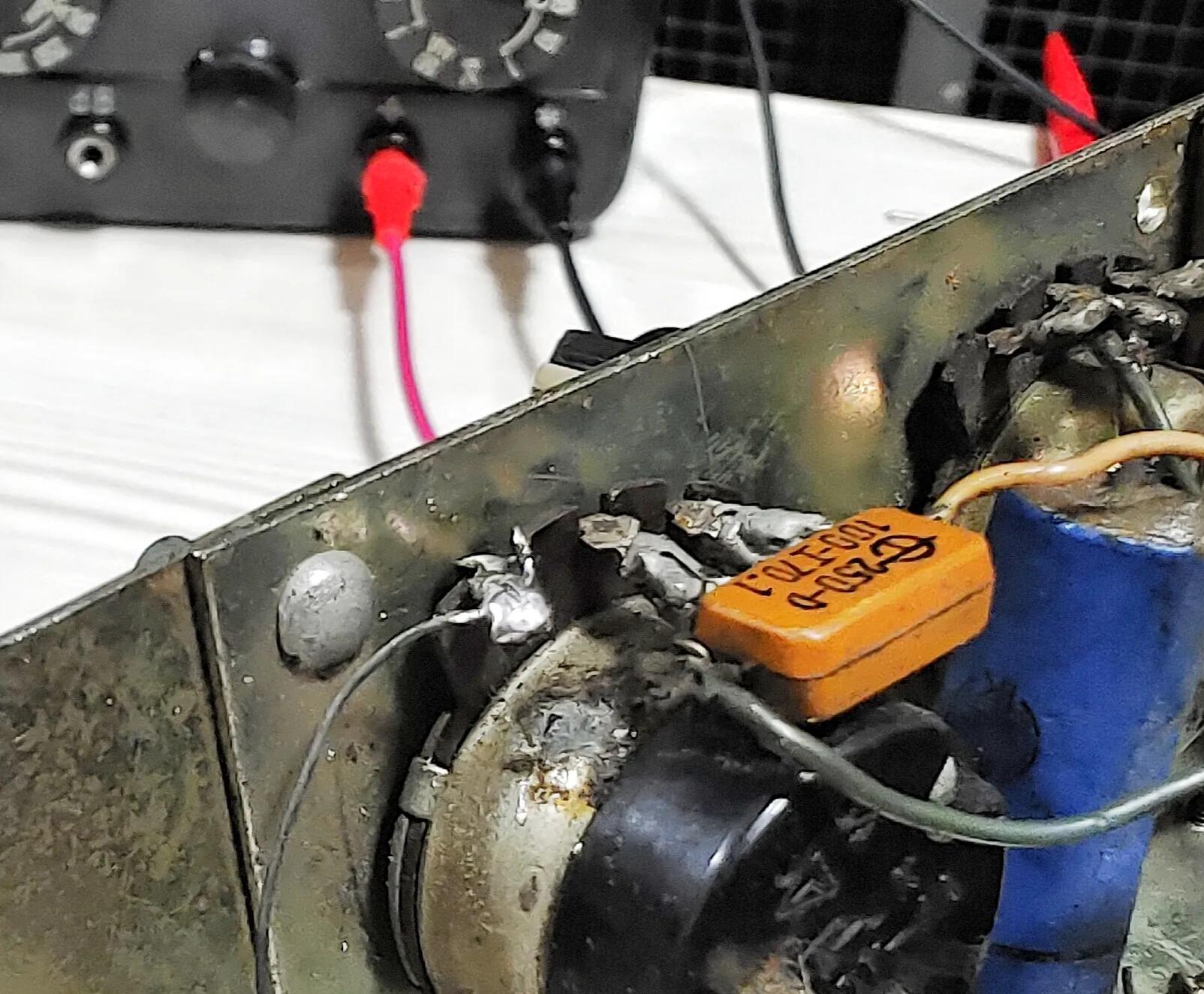

音量不能调节大小,检查为音量电位器地回路开焊。

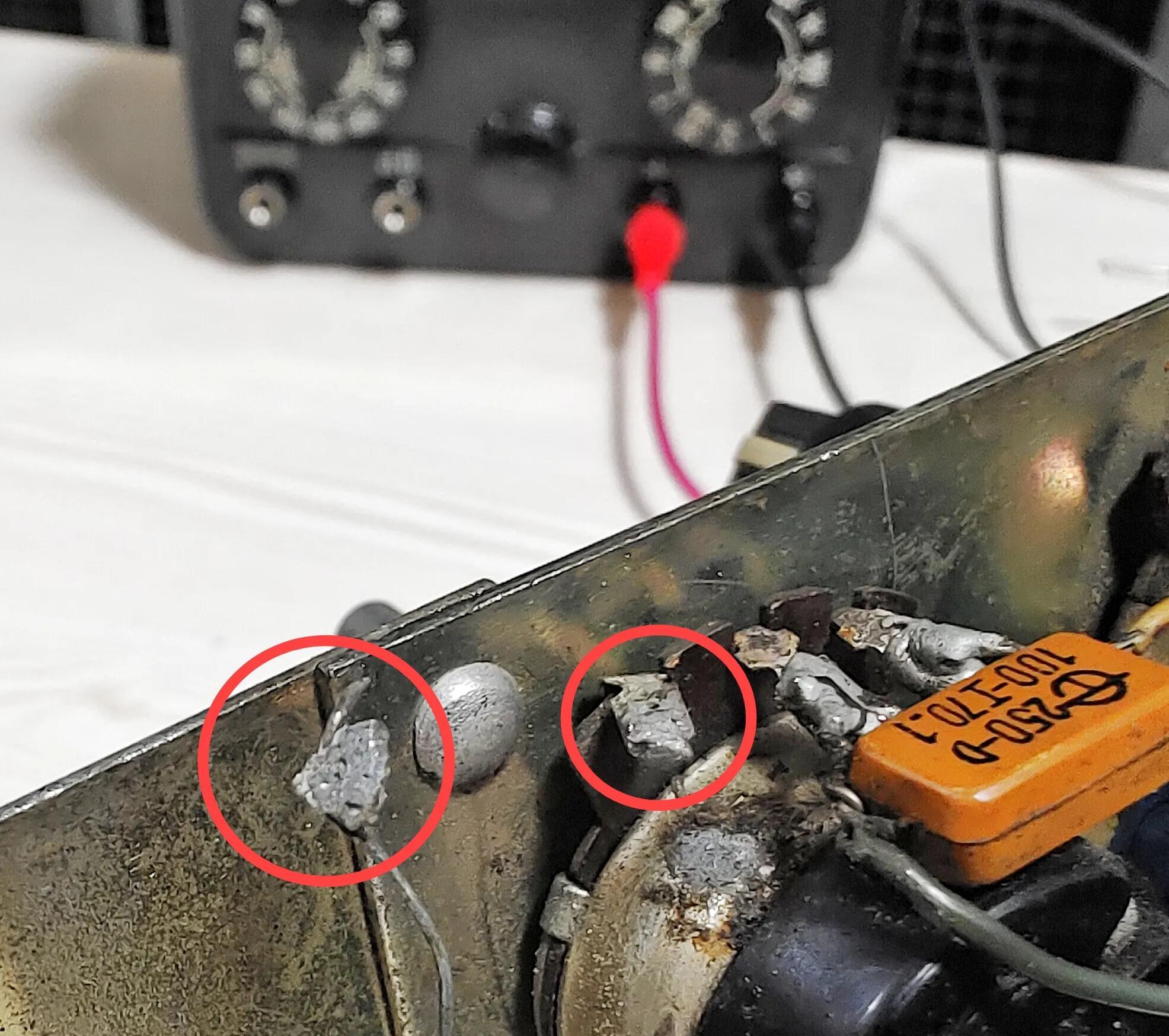

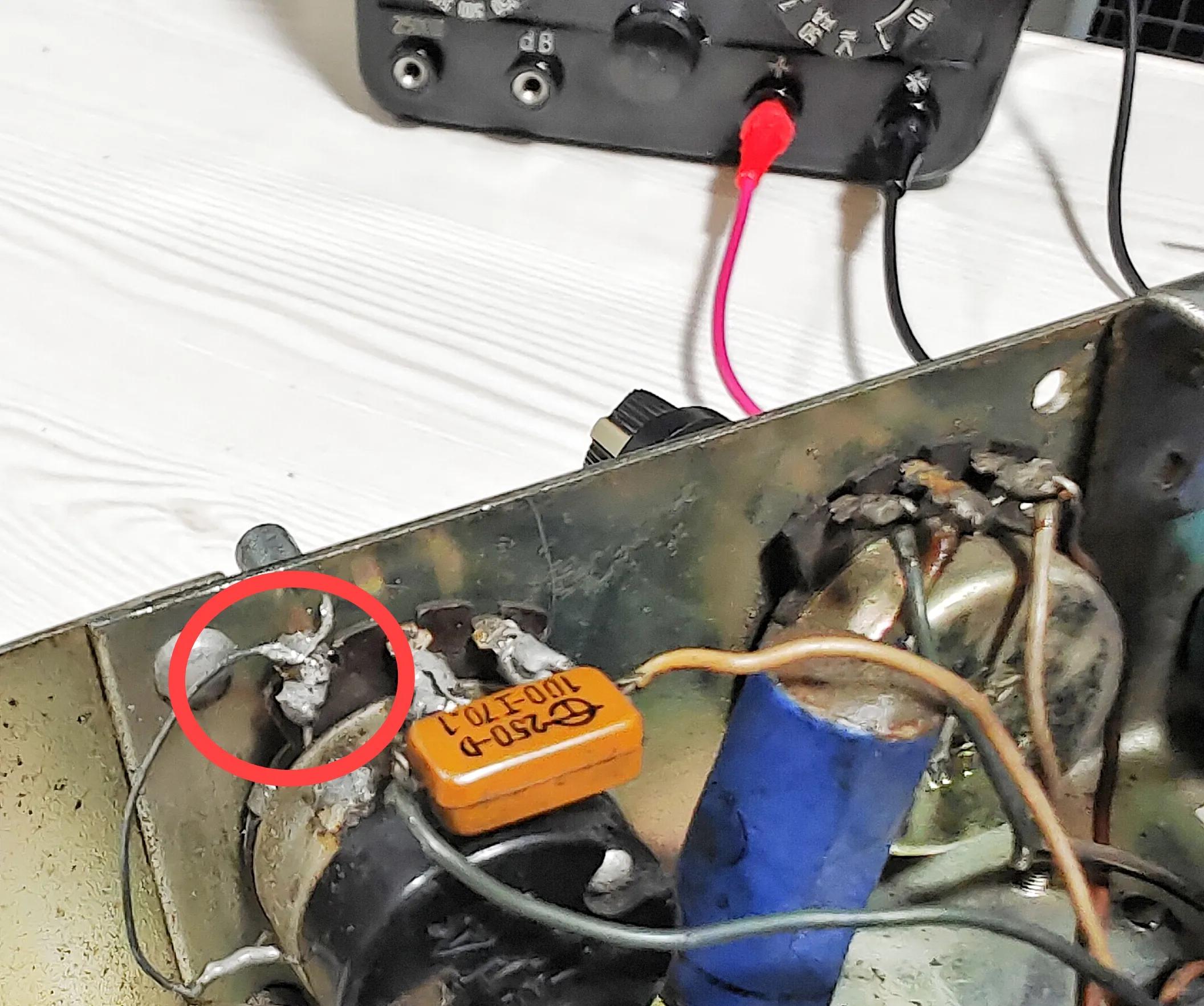

接地脚看起来是没问题的,手一碰就掉了,典型的温度不够或焊锡铅含量过高成,呈现豆腐渣状态虚焊严重,看样子之前有更换开关电位器焊接材料和温度不行,焊点没有一点光泽。

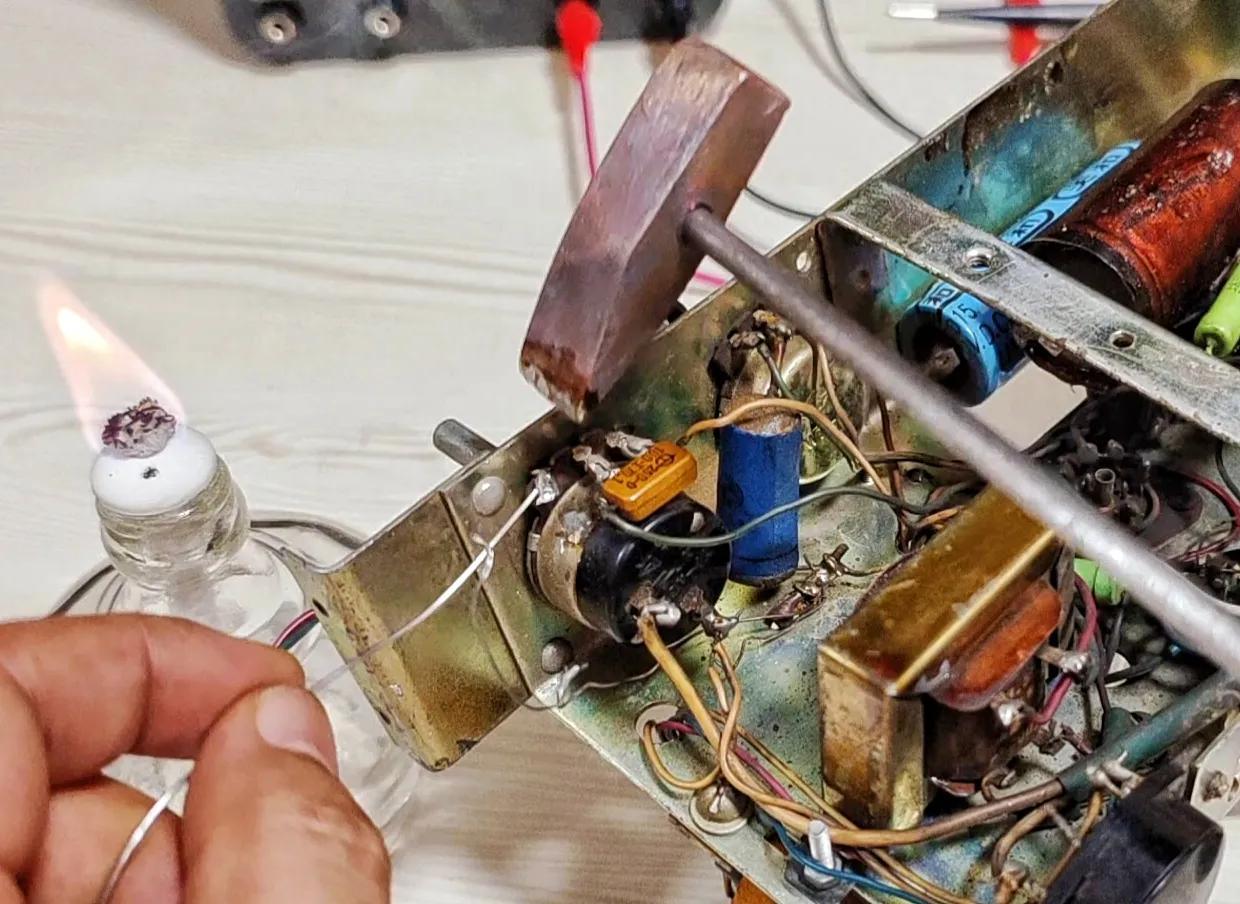

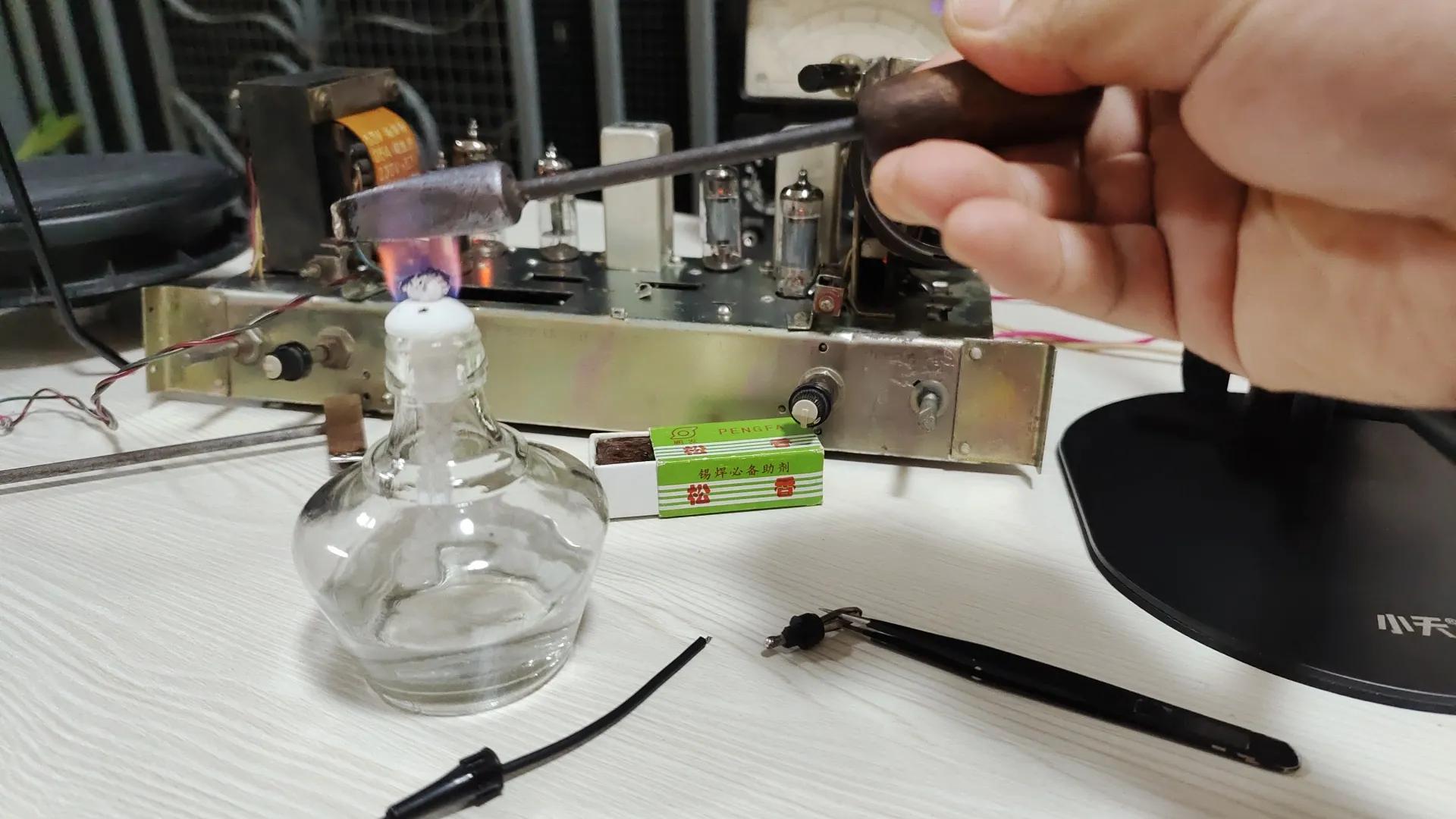

烙铁用酒精灯加热

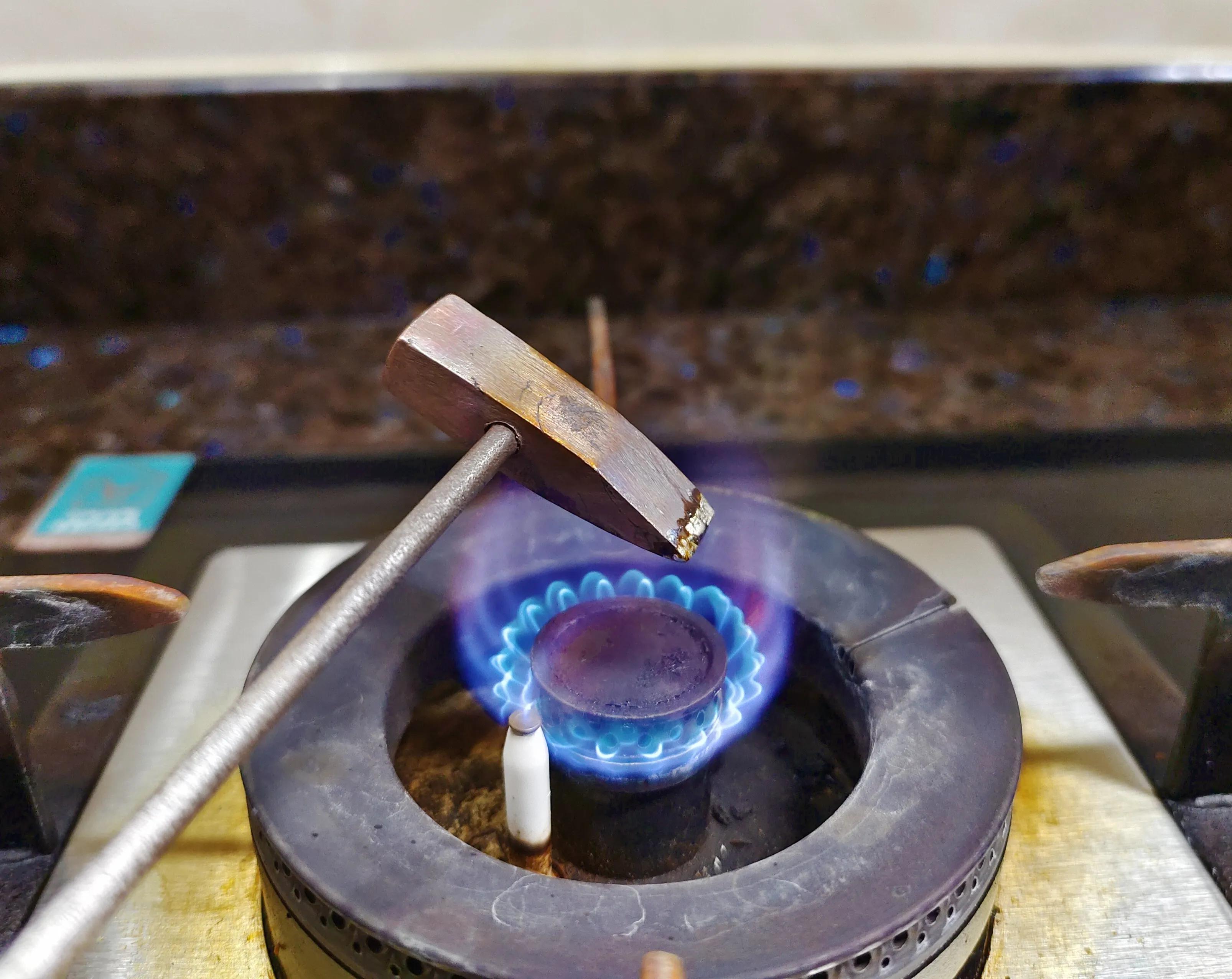

如果觉得酒精灯加热缓慢可以使用天然气加热[呲牙][大笑]

把接地线重新镀锡,电位器引脚也要除去旧锡重新上锡。

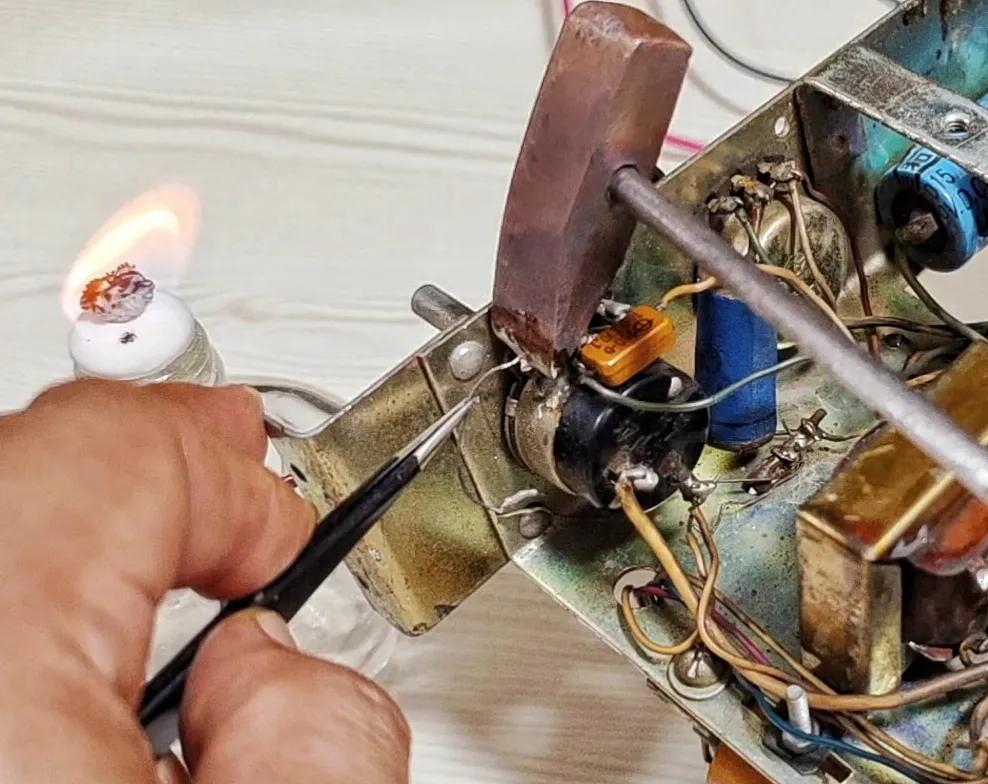

搭上要焊接的部位持续一到两秒焊接好了,移开烙铁后继续屏住呼吸不要动,焊锡凝固就焊好了。

焊接好以后焊点光亮,试机音量不能调节的故障就修理好了,故障排除。

是否感觉用火烙铁修理的电子管收音机,声音更加好听了呢,[泪奔]声音感觉更加温暖(开个玩笑又说到音频的玄/学了)[打脸]

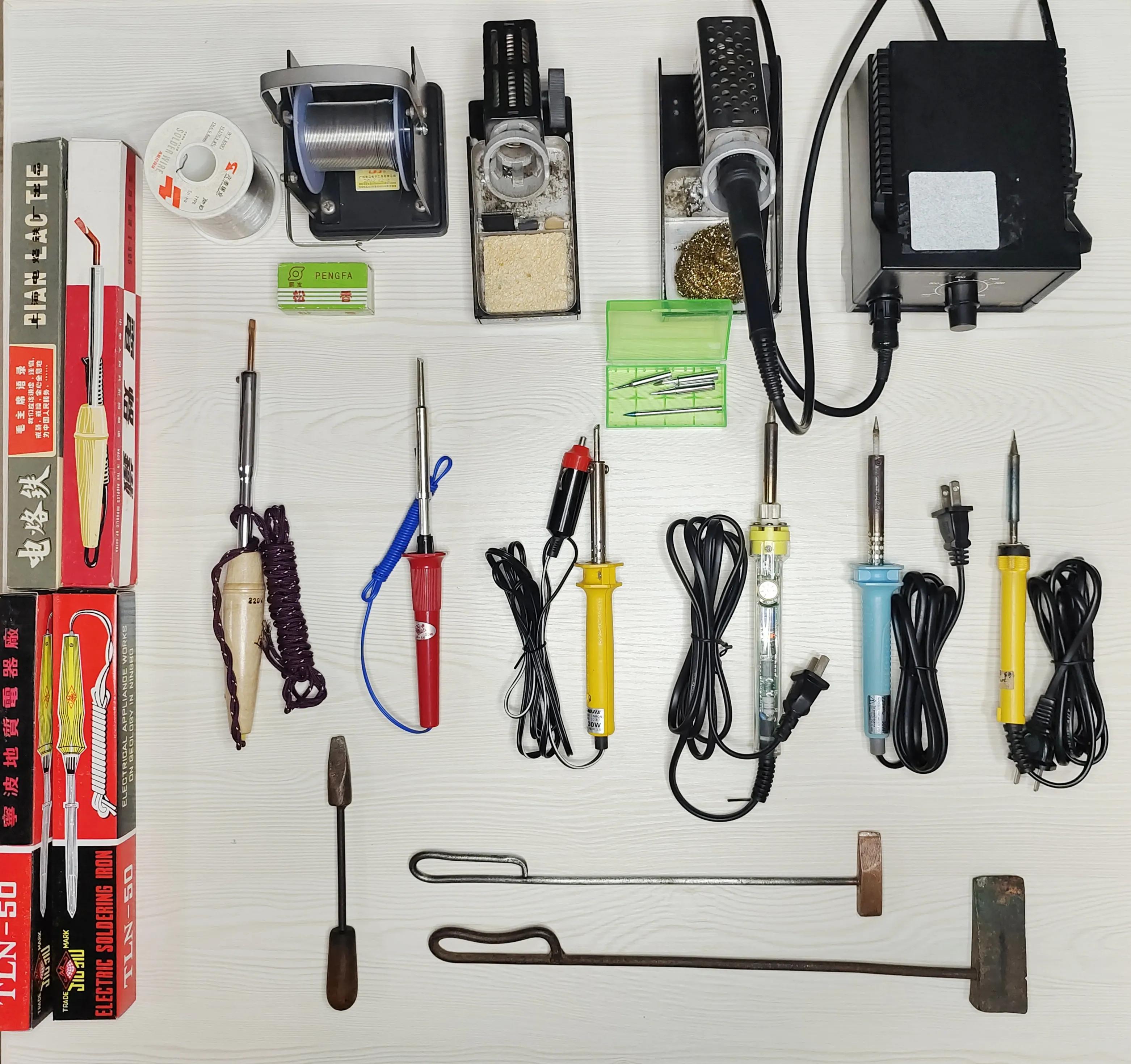

下图是我使用或收藏的各种型号的烙铁,时间跨越近百年。其中“上海牌”木柄电烙铁已经分享,喜欢的朋友点我头像查看。火烙铁焊接电子管的视频晚点分享,喜欢的朋友帮忙点赞或加关注谢谢[来看我][来看我][握手]

此文完!感谢您的阅读![ok][作揖]

手机维修电烙铁的使用方法和注意事项

目前手机维修使用的电烙铁主要为外热式电烙铁、内热式电烙铁、可调温防静电电烙铁,用于直接加热焊锡。烙铁的头部可以更换。在使用中要尽量保护烙铁头部,不应长时间通电,用过后应在烙铁头部保留焊锡以防止烙铁头氧化。已经氧化的烙铁头不易粘焊锡,可以在冷却后用锉锉掉氧化层继续使用。

电烙铁的使用指导

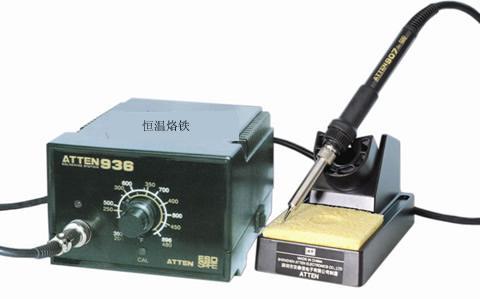

与858热风枪并驾齐驱的另一类维修工具是936电烙铁,936电烙铁有防静电(一般为黑色)的,也有不防静电(一般为白色)的,选购936电烙铁最好选用防静电可调温度电烙铁。在功能上,936电烙铁主要用来焊接,使用方法十分简单,只要用电烙铁头对准所焊元器件焊接即可,焊接时最好使用助焊剂,有利于焊接良好又不造成短路。
