没元件就这么任性：美的电风扇电源管理芯片损坏改装过程

今早二个老人家送修一美的电风扇，进门就说让保姆洗坏了，另一个男的是水电工，帮女的扛过来的，一个劲的说，美的风扇，遥控的，很高档，不会坏的……怎么怎么滴…………（上次送修过别的，也是说保姆弄坏了）……此处省略N多字……

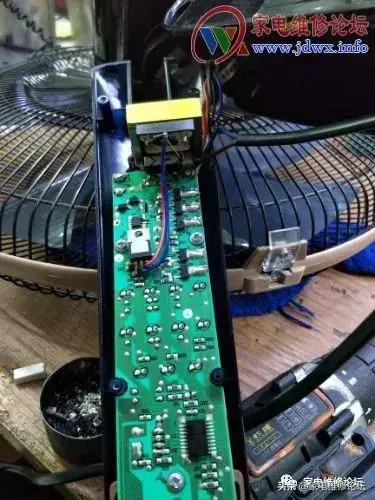

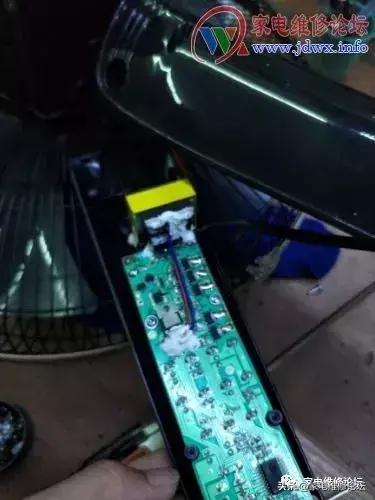

通电没反应，拆机一看，电源管理芯片击穿、没进水迹象，对她说，没进水，别东西一坏就怪人家保姆……微信问了下本地元件店，没货……于是直接拿出一个电饭煲用10.5V变压器、1N4007、电解电容、7805进行改装，完美完工。（作者：tanjindian）

原文：https://www.jdwx.info/thread-776485-1-1.html

如图：

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

经本人亲自测试代换过多种型号的IC都能完美修复原板。dk1203采用DIP8封装，自供电，所以不需要反馈绕组和启动电阻。最大输出18W。在没有原型号的情况下非常容易就改好原电源板，也很可靠。

经本人测试过的型号有sd6832 sd6834 Q100 dh321 ln9t08 1014ap10 yt1604......,不用改取样电路，只要注意如果光耦3脚不是接地的要改地。1203能用到DVD，DVB，小型充电器，液晶电视待机电源上。

现介绍一下它的引脚功能。 1脚空。2脚供电脚（此脚可以理解为内部供电滤波端电压为5V）接10-100U电容到地。3脚地 4脚空， 5脚接光耦的4脚（光耦3脚接地）。6脚空脚，78脚为内部开关管D极（接开关变压器）。

代换过程中不用增加任何元件只做少许的改动（划断或者是飞线），只要对应上引脚功能就能成功

这里要说一下如果代换yt1604 因为这个芯片很奇葩要反过来装在反面。就是1对8 2对7 ...8对1

说了这么多感觉很复杂，当你拿到板在手上对照一下引脚你会感觉也就是两烙铁的事。（只用接2 3 5 78脚）当然你可能会说直接换个板就完了，第一换的板质量是个问题，第二，你没有发现有的电源换板后，输出电压不如原板的稳定，甚至有偏高或者是偏低的情况。第三，作为一个修理工能完美修复原板那是我等的职业操守

此文的目的是为在没有原装元件的情况下，能在几分钟内修好机器。

原文：http://www.jdwx.info/thread-738639-1-1.html

下面DK1203的应用电路奉上供不知道的兄弟们参考：
