华凌空调HB1A 3匹新一级 内外机完整拆机

大家好，我是QSY，今天拆华凌HB1A 3匹新一级空调柜机。其实之前拆过华凌HB1A的外机，当时那台是2021年12月出厂，内机虽然没拆，但也在配置手册上看到了内机配置。

今天拆的这台华凌HB1A是10月下单，2022年8月出厂的，在家里花了几天时间，将内外机做了完整拆机。

外机

华凌N8HB1A外机尺寸：940(890)×673×342mm

左:华凌2匹外机、右:华凌3匹外机

华凌空调目前1.5匹和2匹使用同款外机，3匹外机尺寸明显更大

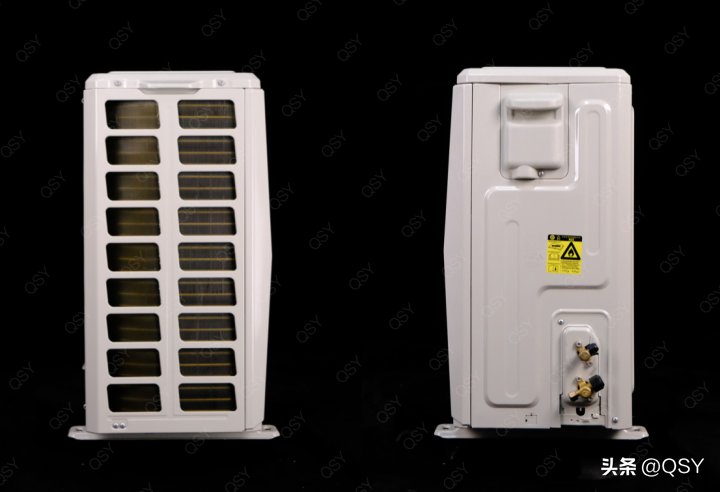

华凌N8HB1A外机左右两侧

华凌N8HB1A外机参数，2022年8月出厂

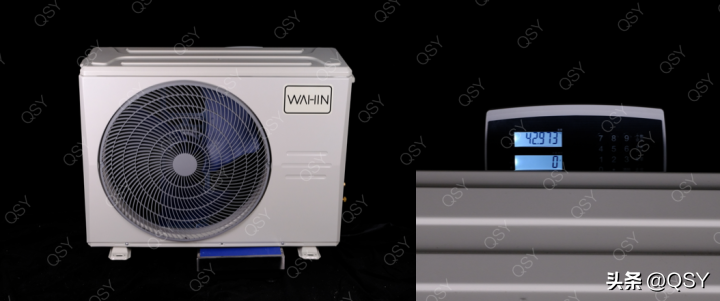

华凌N8HB1A，实测外机重42.973kg

华凌N8HB1A外机实际重42.973kg，和标称43kg相符。

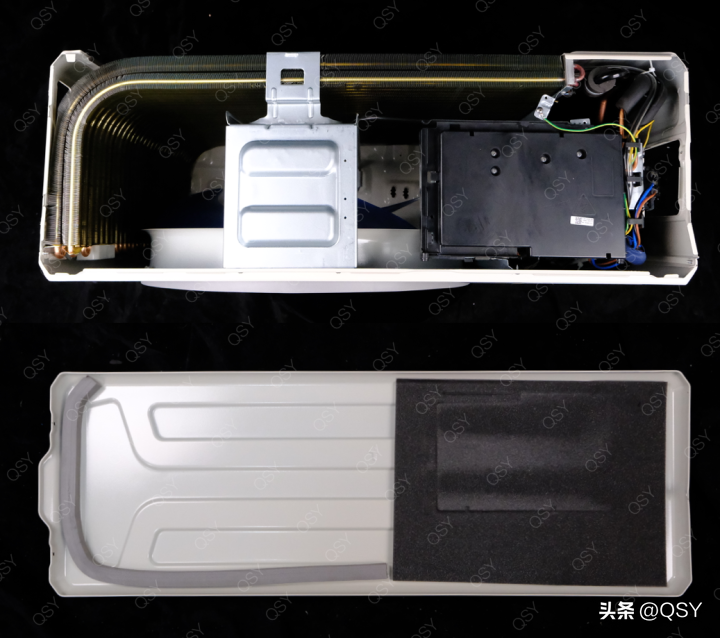

拆开华凌N8HB1A外机外机上盖

拆开华凌N8HB1A顶盖，里面依然是熟悉布局，双排铜管冷凝器、倒扣布局电控板等，和以前机型比并没变化。电控板是空调外机的关键部件，控制空调核心的“变频技术”。电控板也是空调外机比较“娇贵”的地方，传统空调电控板都是倒装设计为主，防水、防尘、防虫效果更好。

华凌N8HB1A顶盖有大面积保温海绵，冬天空调制热时，顶盖外部环境温度很低，而压缩机腔内温度高，顶盖如果不做保温处理容易形成冷凝水，滴落到电控板等电器件上可能引起短路。所以空调外机顶盖的保温很重要，电路板上方最好有保温海绵覆盖。

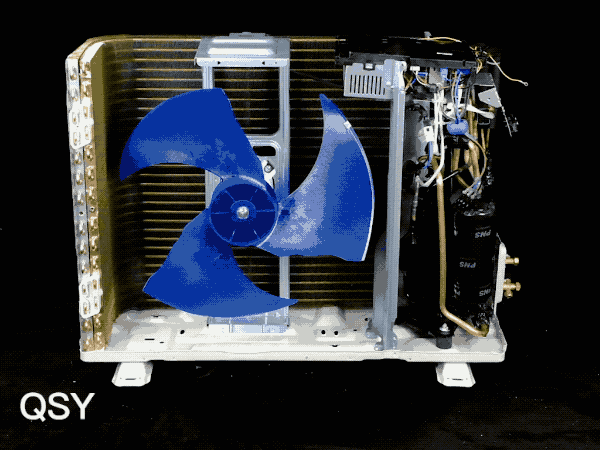

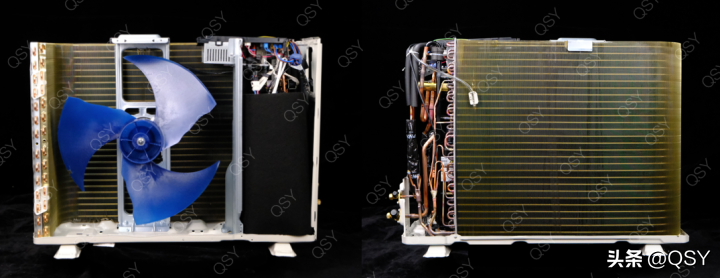

华凌N8HB1A外机正面和背面拆解图

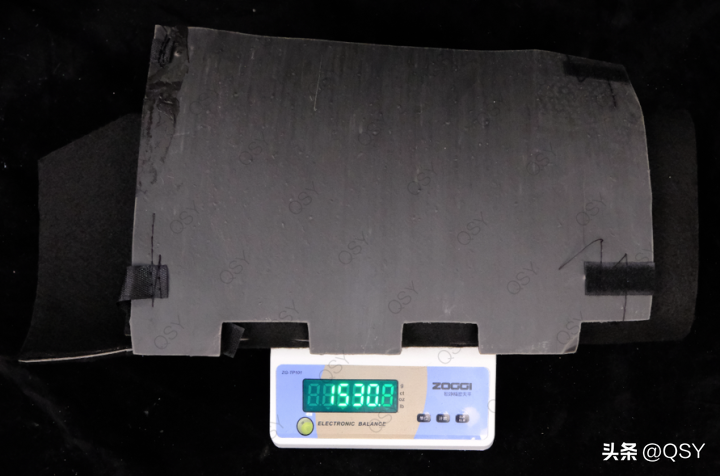

华凌N8HB1A隔音棉重1530g

压缩机是空调外机噪声的源头，现在空调外机在中低频运转都非常安静，隔音棉功不可没。隔音棉的效果与材质、厚度、密度和覆盖面积有关。华凌HB1A使用全新隔音棉，密度大、厚度均匀，材质要好于回收棉，并且使用面积也比较大。

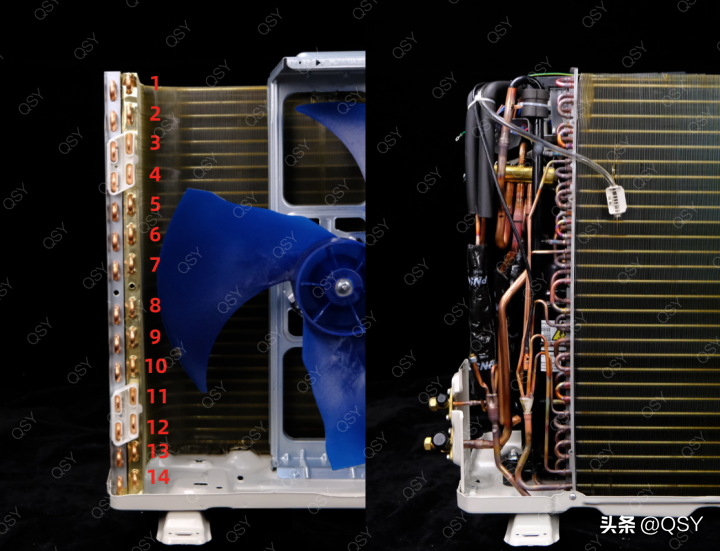

华凌N8HB1A，双排冷凝器，每排14组铜管，共56根

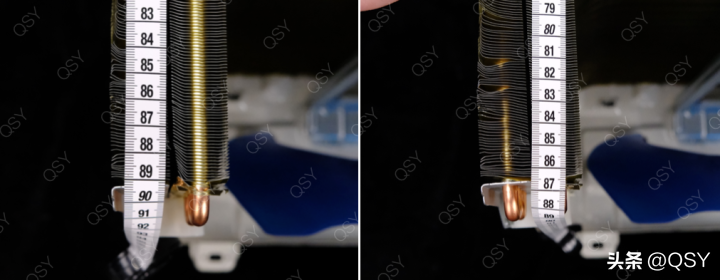

华凌N8HB1A，外排带翅片部分铜管长度约89cm，内排约87cm

计算铜管总长：28根×89cm＋28根×87cm≈49.3米。

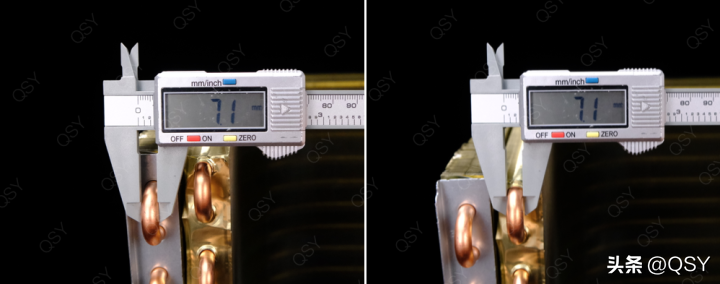

华凌N8HB1A，铜管外径7.1mm

考虑测量误差，铜管外径可以看作是7mm。

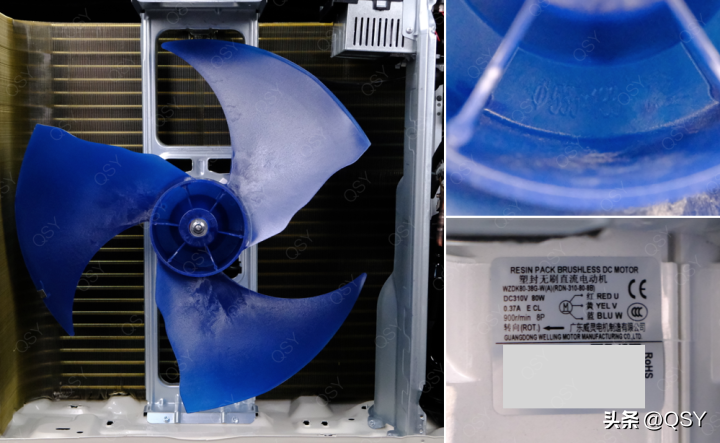

华凌N8HB1A，风扇直径553mm，搭配80w威灵直流电机

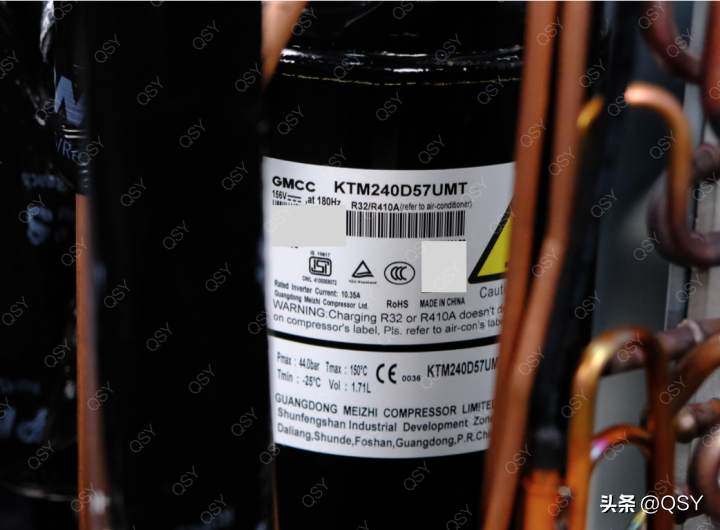

华凌N8HB1A，使用美芝KTM240D57UMT双转子于压缩机，排量24cc

华凌N8HB1A使用美芝24cc双转子压缩机，24cc压缩机排量比较大，在空调需要较高性能时也能从容应对，不需要很高转数就能达到所需能力，这款压缩机性能也比较强，某品牌4匹空调也使用这款压缩机。

华凌N8HB1A冷媒环，支持60℃高温制冷

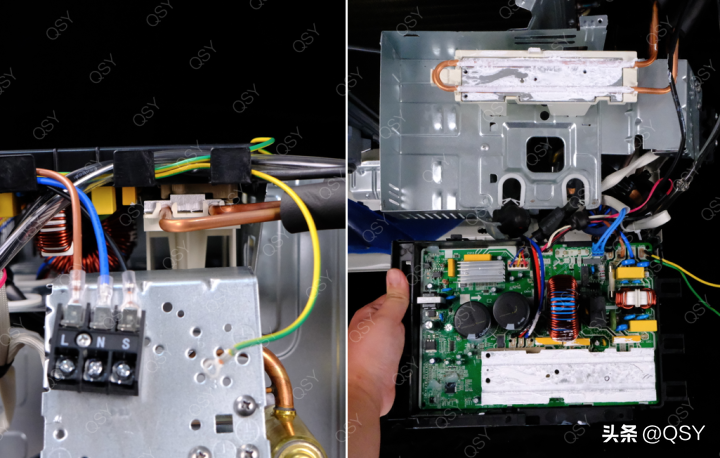

华凌N8HB1A的电控板没有散热片，而是使用冷媒环散热，拆开电控板后可以发现，冷媒环系统包括U型冷媒环、铝制导热板，在冷媒环和铝板之间还有大量导热硅脂。冷媒环不参与空调系统的热交换，主要就是给变频器上的IPM和各元器件降温。

使用冷媒环技术，能保障空调外机在60℃高温环境下依然能够制冷，并且功率IPM的温度波动小，是各项高温制冷方案中可靠性比较好的。

华凌N8HB1A，使用二代毛细管和三花四通阀

经过拆机确认，华凌N8HB1A，使用美芝24cc压缩机，冷凝器是双排56根铜管总长约49.3米，搭配80w直流电机，带冷媒环支持高温制冷，毛细管节流没电子膨胀阀。

内机

华凌N8HB1A的2匹、3匹柜机，使用同款内机，区别在于外机配置不同。

华凌N8HB1A内机

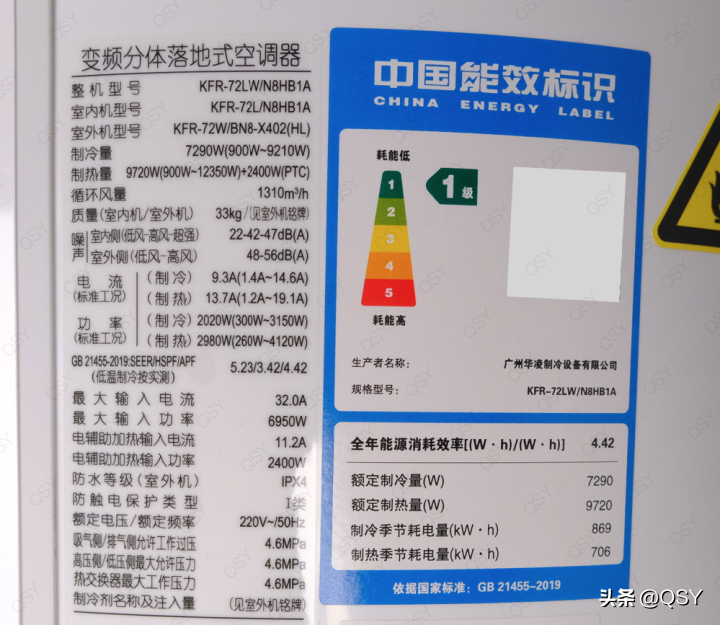

华凌N8HB1A内机参数和能效标识

华凌N8HB1A内机背部过滤网

华凌N8HB1A背部下方，是内机控制器和连接管接口

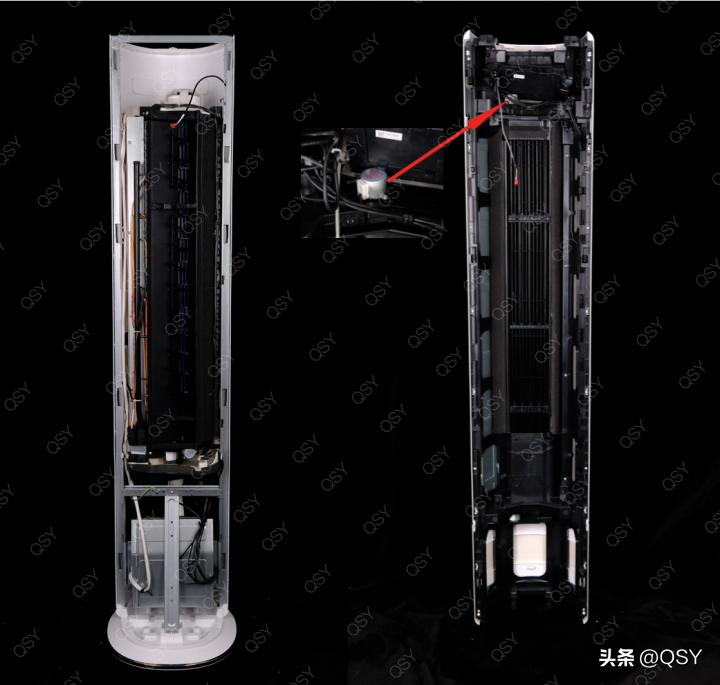

拆开华凌N8HB1A内机前面板

拆开前面板，可以看到电控盒在底端，顶端有一个步进电机，用来控制左右扫风。

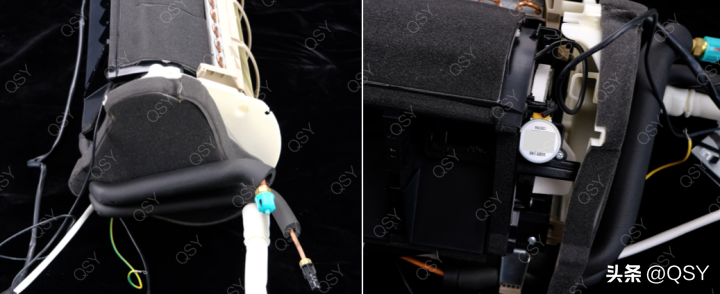

华凌N8HB1A机底部

底部还带有一个步进电机，用来控制上下扫风。

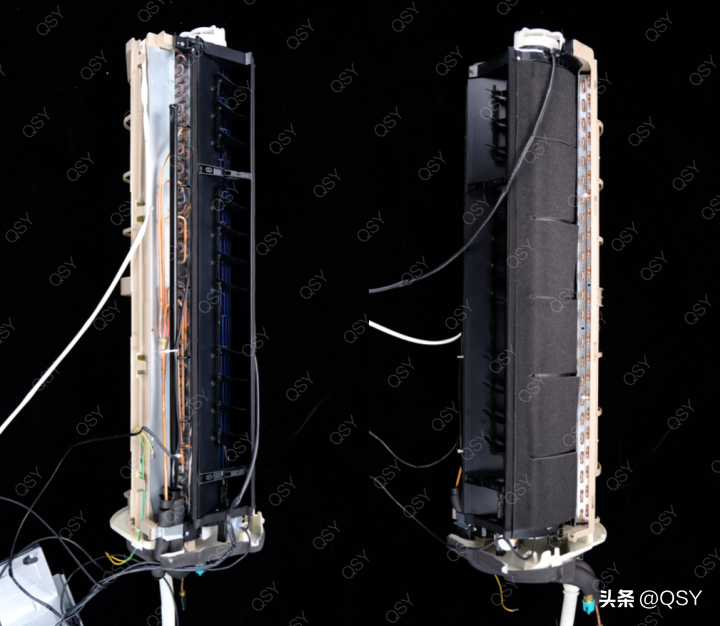

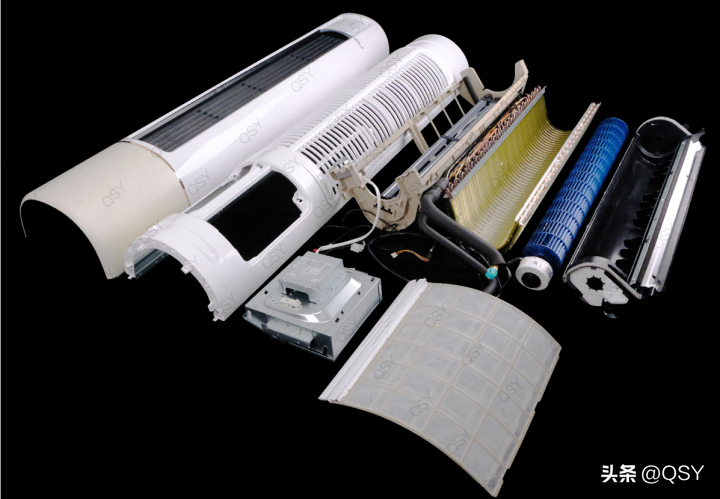

华凌N8HB1A，室内机主体部分

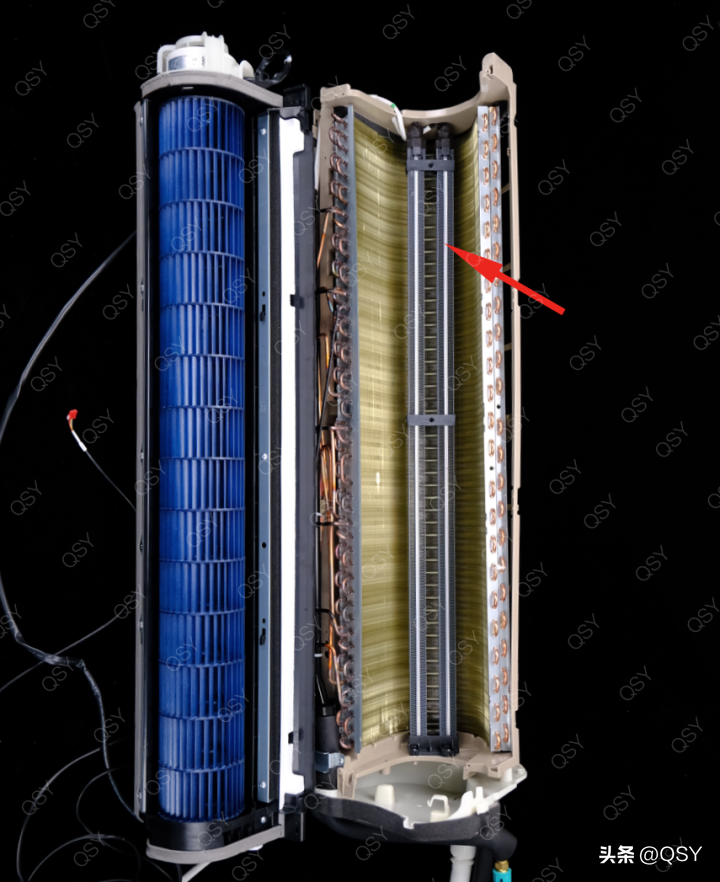

拆下华凌N8HB1A主体部分，箭头所示为电辅热，功率2400w

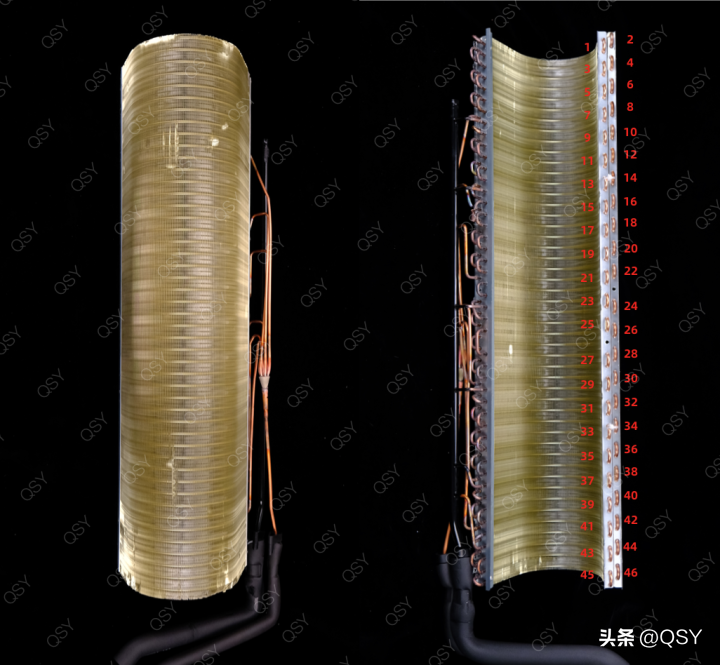

华凌N8HB1A使用46UD5蒸发器，双排46组，共92根铜管

华凌N8HB1A内机蒸发器，外排带翅片部分铜管长度约38cm，内排约36cm

计算铜管总长：46根×38cm＋46根×36cm≈34米。

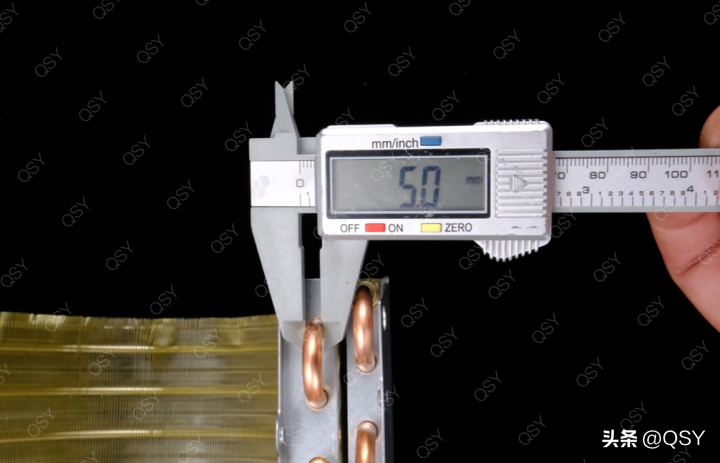

华凌N8HB1A内机蒸发器，铜管外径5mm

华凌N8HB1A内机蒸发器，长约91.5cm，厚度约2.4cm，开窗翅片

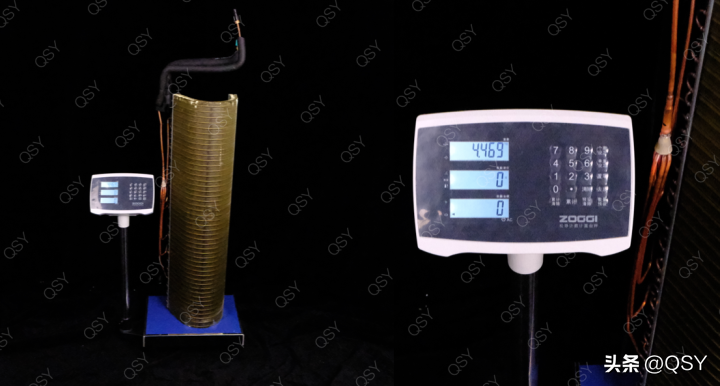

华凌N8HB1A内机，蒸发器重4.469kg

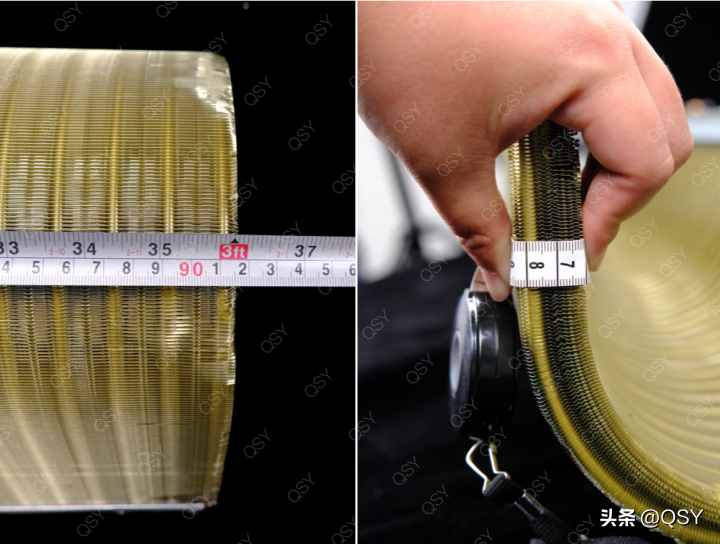

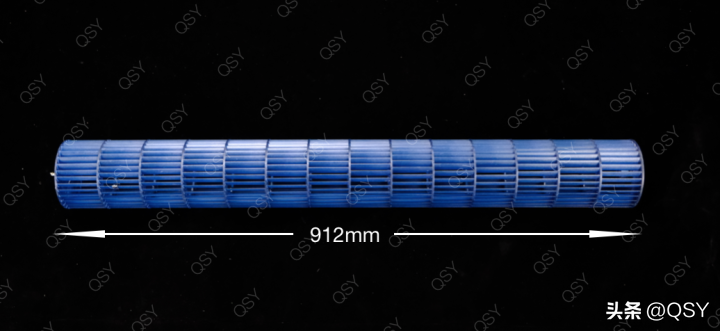

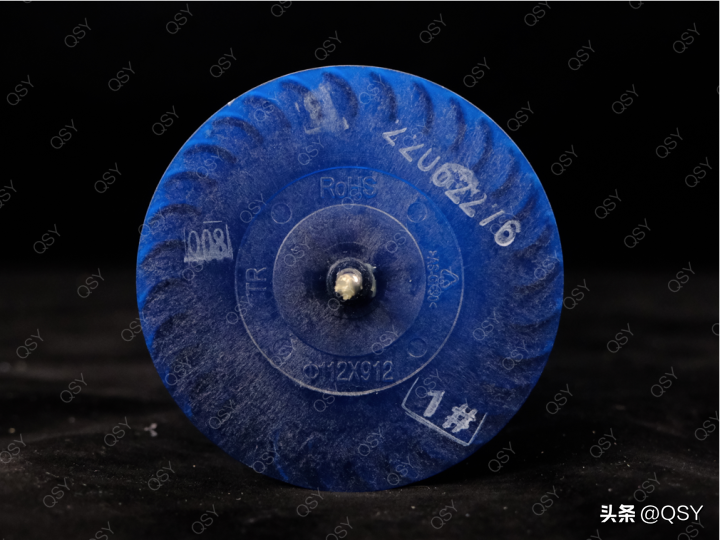

华凌N8HB1A，贯流风扇长度912mm

贯流风扇表面积为φ108×912=3094cm²，一般空调挂机风扇表面积在2000cm²左右，柜机的风扇面积是挂机1.5倍。

华凌N8HB1A，贯流风扇使用的是威灵30w直流电机

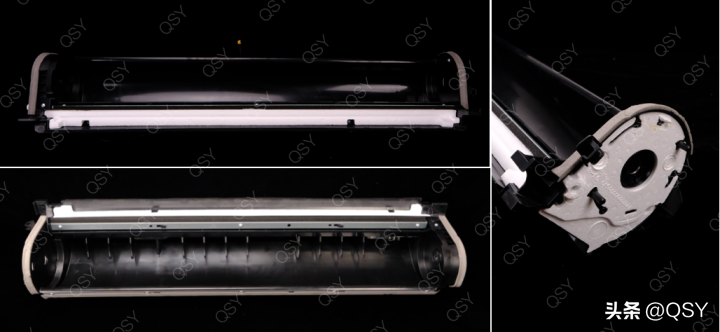

华凌N8HB1A内机泡沫结构

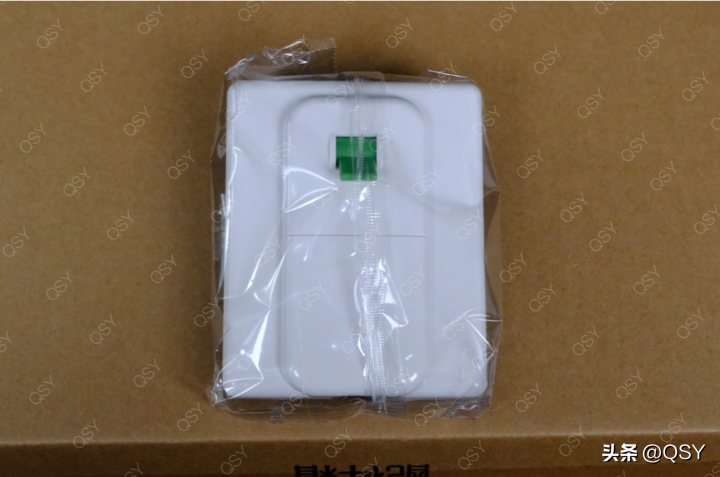

华凌N8HB1A自带空气开关

配置总结和个人看法

外机

经过拆机确认，2022年8月出厂这台华凌N8HB1A，外机重43kg，制冷剂充注量为R32/1100g，使用美芝KTM240D57UMT双转子压缩机，冷凝器使用28UD7冷凝器，双排56根总长约49.3米7mm铜管，80w威灵直流电机搭配φ553mm风叶，带冷媒环支持高温制冷，三花四通阀，毛细管节流。

华凌N8HB1A外机

优点：

不足：没有电子膨胀阀

内机

华凌N8HB1A内机

华凌N8HB1A内机做的比较好，使用46UD5蒸发器，双排46组共92根铜管总长约34米，铜管为5mm小管径，小管径能增大制冷压降，提高制冷能效。制冷剂充注量和换热器面积有关，蒸发器改为小管径后，搭配的制冷剂也随之减少到1100g。贯流风扇表面积为φ108×912=3094cm²。

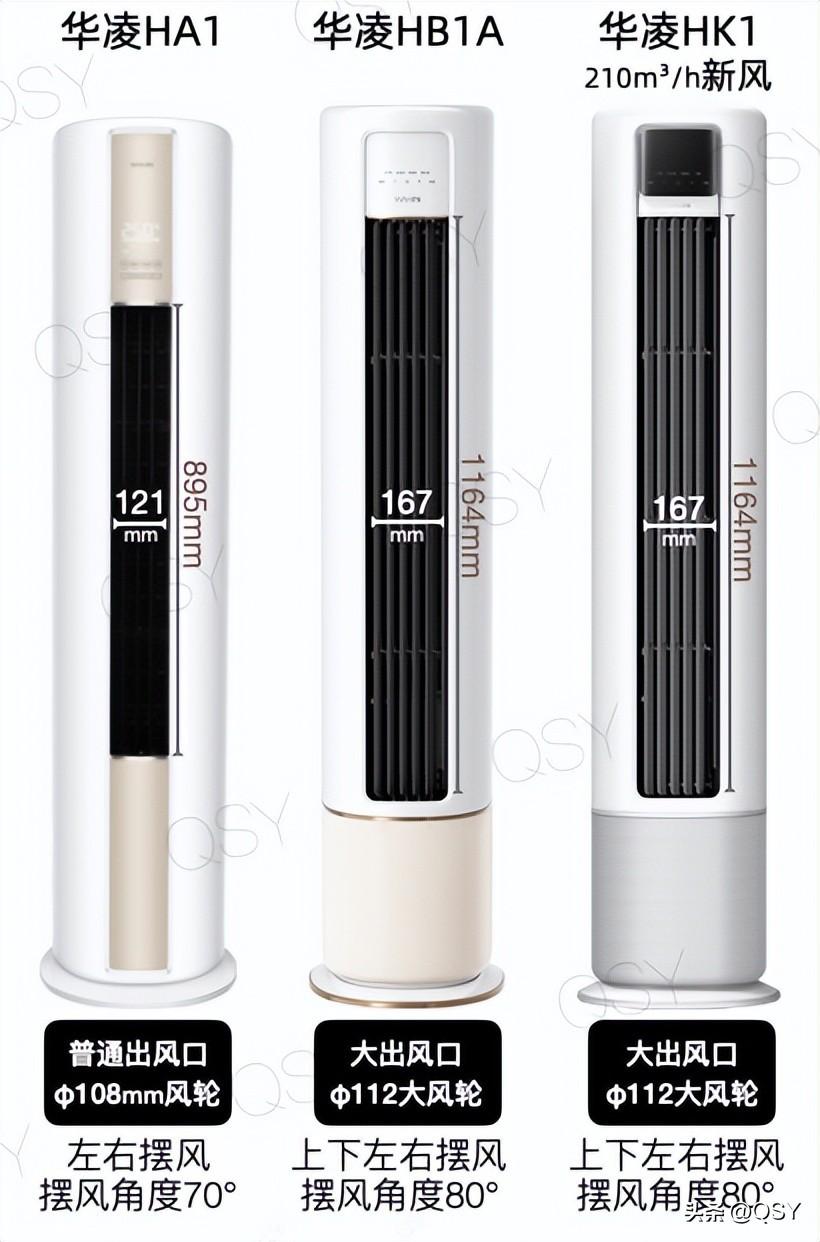

华凌HB1A内机是大出风口设计，循环风量更大，送风更广更远，空调制冷制热更迅速，房间温度更均匀。华凌HB1A还带有一键防直吹模式，自动调节风速和导风角度，避免冷风直吹人导致身体不适，适合体弱敏感人群。

个人看法

如果买3匹空调柜机，在乎性价比，那华凌HB1A是首选机型，这款空调优点很多，使用大排量压缩机、带冷媒环支持高温制冷、反转除尘、内机大出风口等，都是非常实用的设计，缺点就是没电子膨胀阀。

在选择3匹空调时，使用排除法选择机型，去掉贵的品牌，再去掉小品牌，靠谱品牌中配置比较好的，能满足各方面需求的，找来找去，华凌HB1A依然是首选。

拆出好空调：格力美的海尔空调拆机大比拼，降价不减配才是好空调

格力天丽·海尔冷静星·美的风观 双十一高销空调拆机对比

看着格力上半年业绩同比腰斩，连千年老二美的空调都要超了格力200亿的业绩，真的替格力捏了把汗。回头看看格力的主力机型，这价格是真的飘啊，怪不得上半年报毛利高了美的8个点。只要利润不要销量，你让兄弟们心寒啊。还好有双十一，格力天丽 终于来了，新一级35机不仅破了3000，最低连2500都破了，不出所料，他真的卖爆了！

可那又怎样，降价不减配那才是真好汉！所以兄弟们还是不放心，天天催我拆。拆就拆吧，以我的个性，要拆也不能只拆一台啊，所谓没有对比就没有伤害。还是把大家最近最关心的另外两台美的风观和海尔速享风 也带上吧。

三台机子，又是一笔不小的开支，给我这本不富裕的家庭带来了沉重的压力，看着嗷嗷待哺的孩子和年迈的父母，我真的好难抉择！抬头看了看双十一大兵团的战绩，你说兄弟们都这么支持我，我怎么能对不起兄弟们。下定决心，拆吧！（哈哈哈）

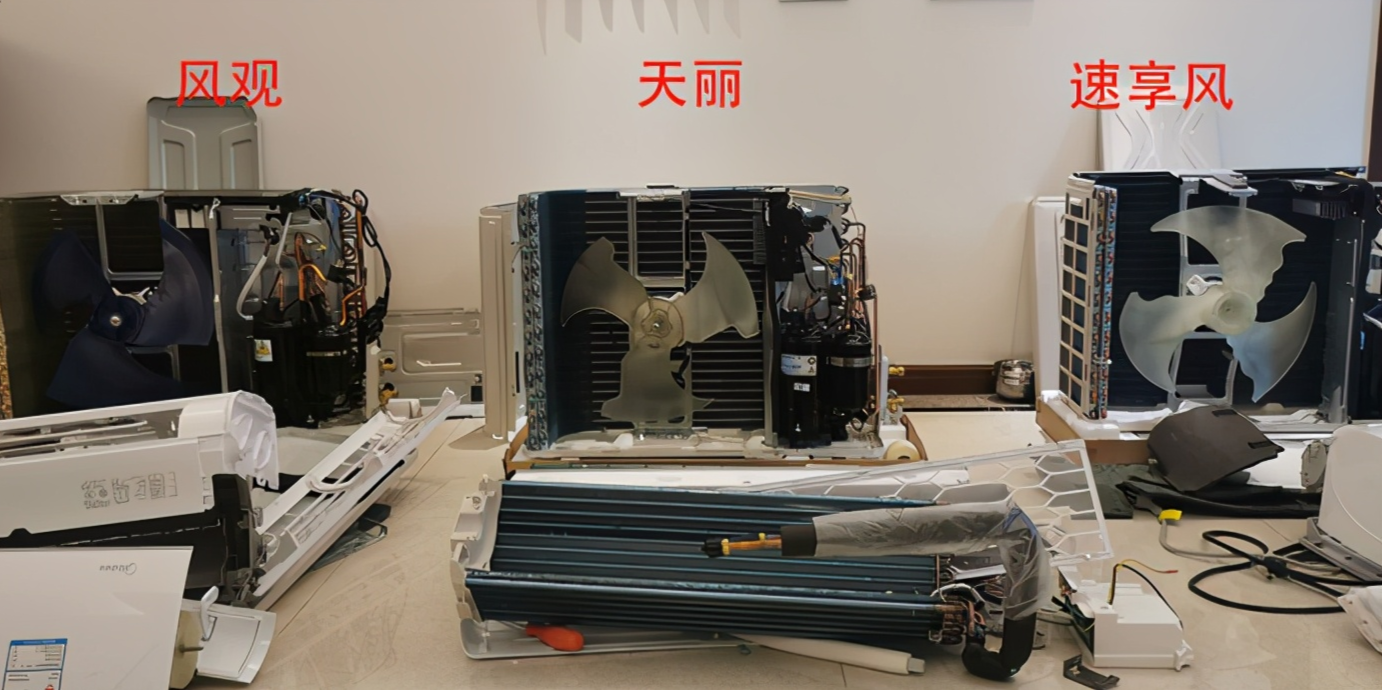

折腾一个上午，都成了配件！

又要啰嗦一个项目一个项目对比了，我知道这对某些兄弟来说是享受，可对有些人那就是折磨，所以其实你可以直接拉到结尾看结果的，不要太感谢我，谢谢！

开始了：

一、内机部分

1.1循环风量

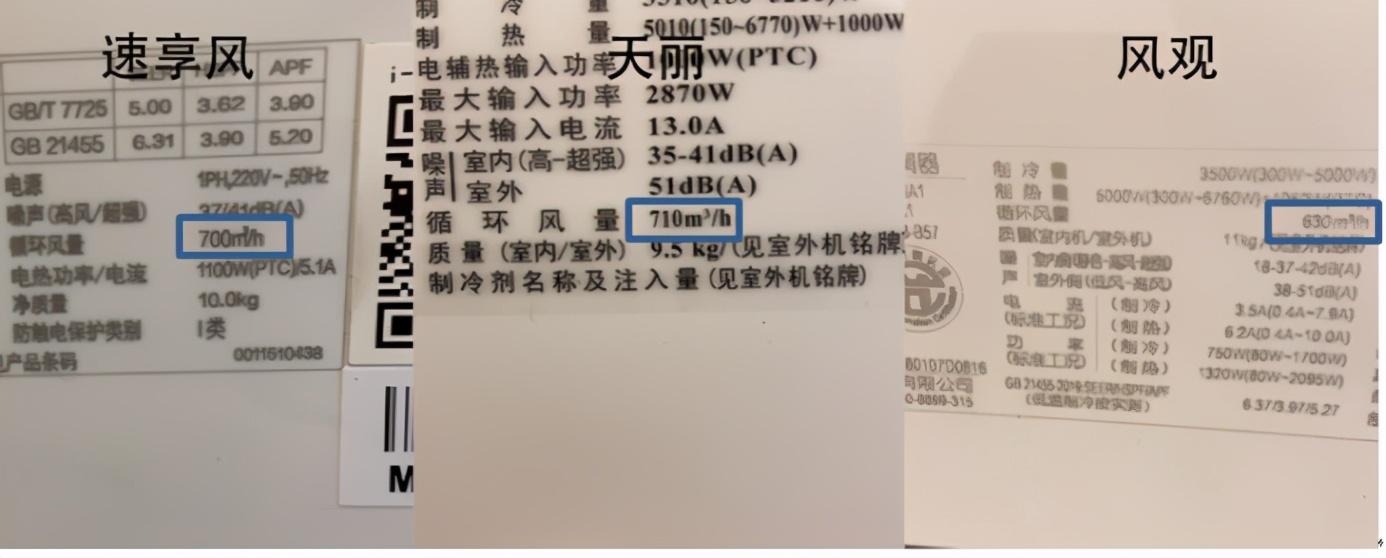

从各家官方给出来的循环风量来看，海尔速享风700m³/h；格力天丽710m³/h；美的风观630m³/h；

循环风量越大，挂机从上方吸入的空气就越多，出风口吹出的气流就更足；某种程度上来说，空调通过循环风量来实现热量交换就越快速；在适当的温度范围，风量大对于空调出风冷热夹杂的问题也有一定程度的改善。

1.2贯流风轮

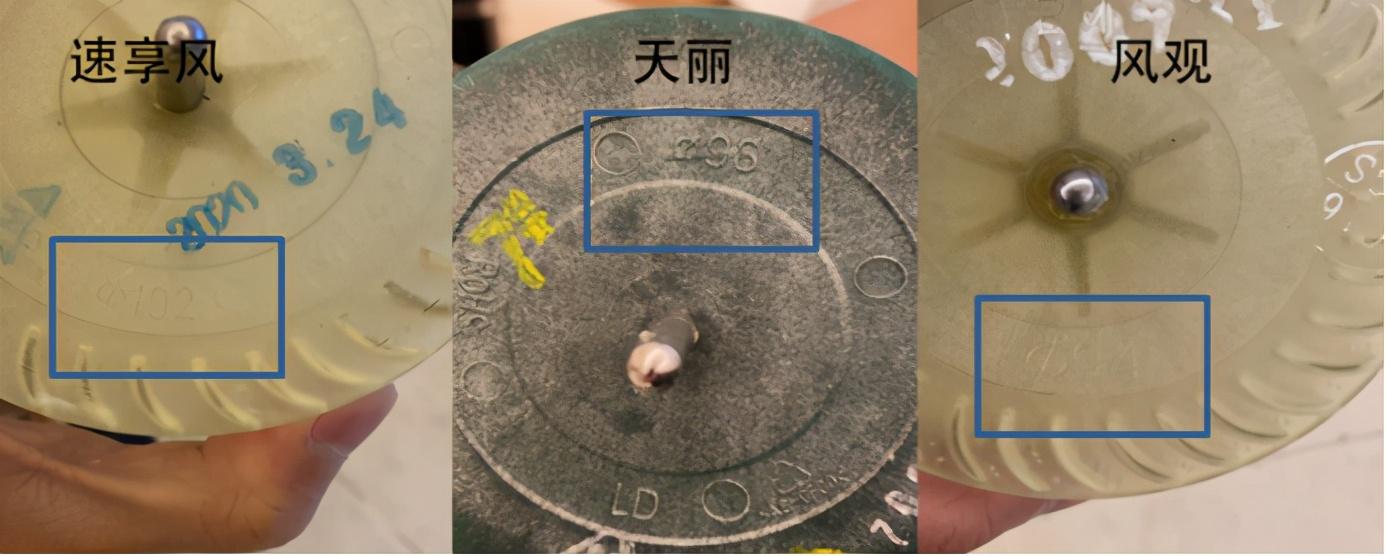

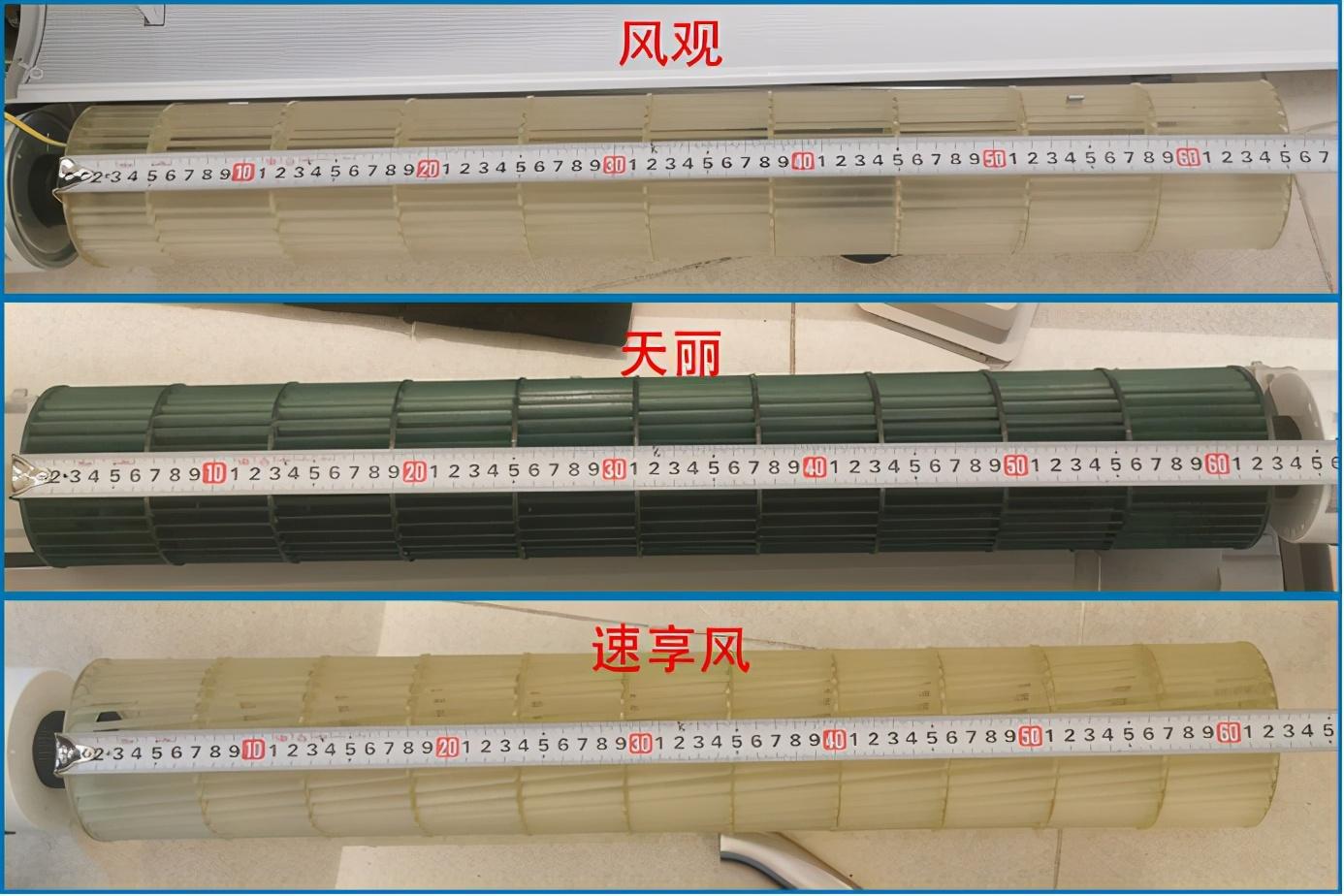

影响循环风量的一个重要的因素就是内机贯流风轮的大小，我们可以看到，海尔速享风 贯流风轮直径为102mm，长62cm；格力天丽 贯流风轮直径为96mm，长62cm；美的风观 贯流风轮直径为94mm，长65cm；经换算，海尔速享风 的贯流风轮在三个产品中，单圈出风量最大。

这里要强调一点，在一定区间内，越大的贯流风轮在静音、出风舒适度等方面都有更好的表现，目前主流的日系空调贯流风轮的直径基本都在100mm以上，当然，国内各大品牌在这个方面也在不断的改进和提高。

1.3送风电机

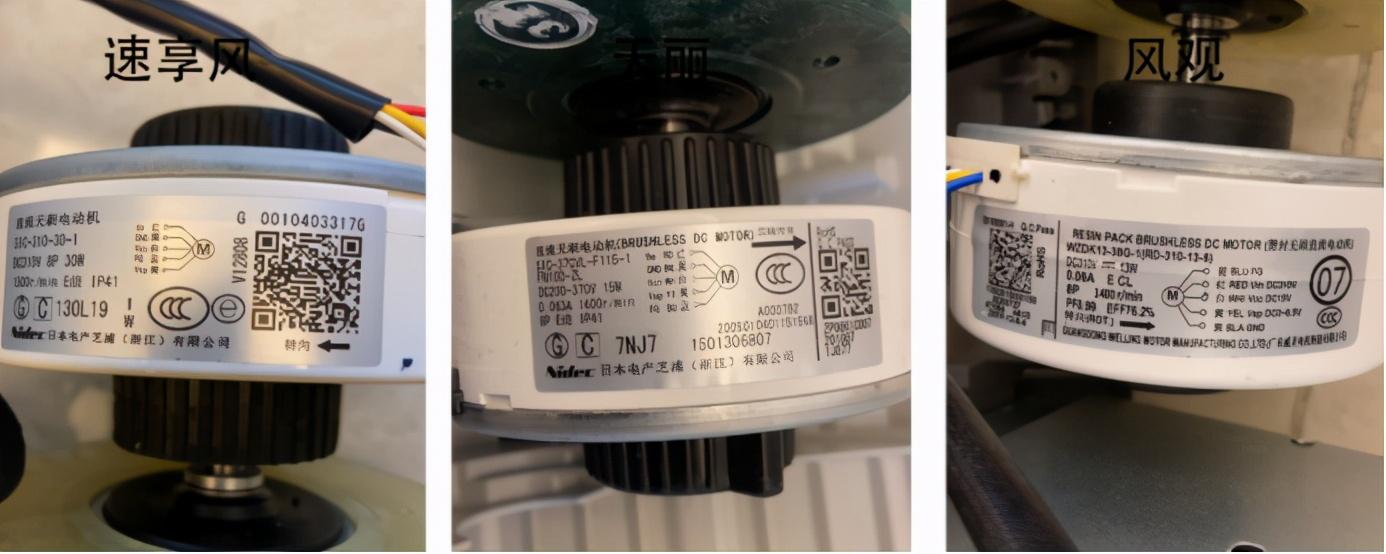

如上图所示，海尔速享风 使用的是芝浦电机 ，额定功率30W，额定转速 1500r/min；

格力天丽 使用的是芝浦电机 ，额定功率15W ，额定转速1400r/min；

美的风观 使用的是威灵电机 ，额定功率13W ，额定转速1400r/min；

芝浦和威灵都是空调厂家采购使用较多的电机，同属于三大电器巨头之一，在品质上也不相伯仲。

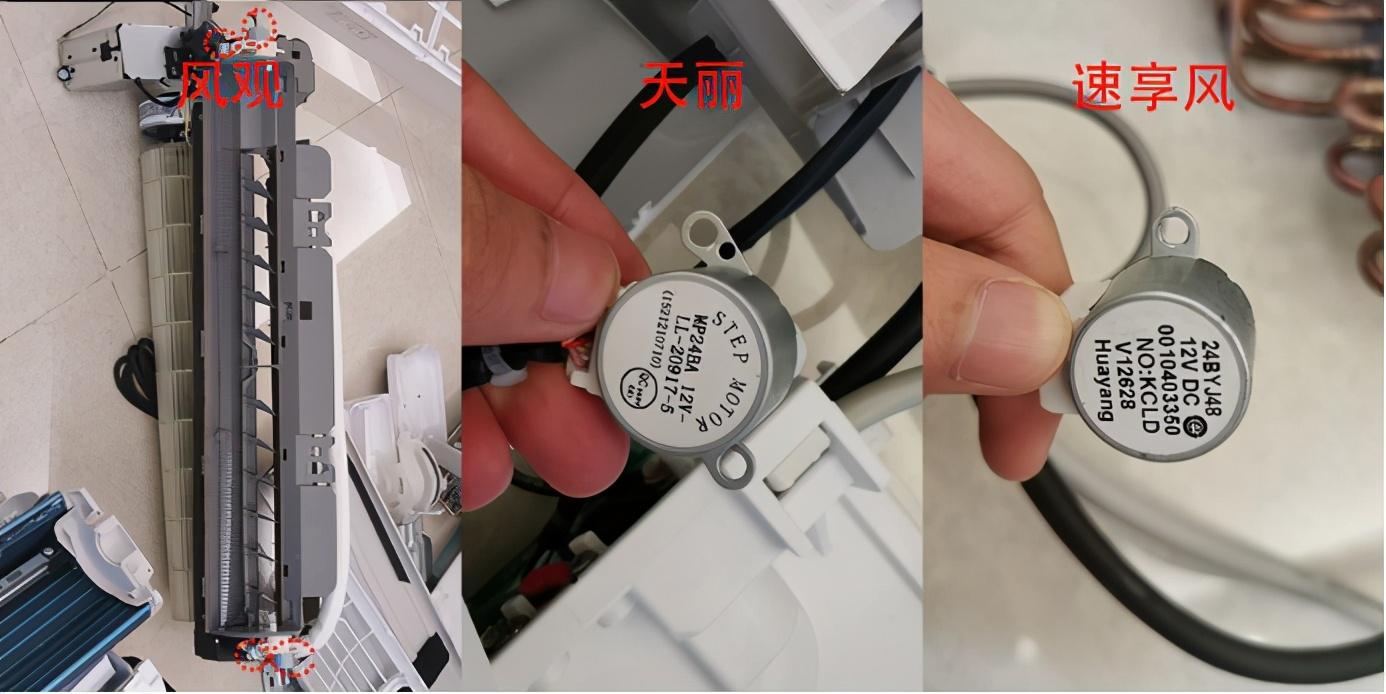

1.4步进电机

步进电机是用来调节空调出风风板的，更多的步进电机意味着更多种的组合出风方式，能够很大程度上提高舒适度。

我们可以看到，美的风观居然采用了四个步进电机（红色虚线） ，同时支持两个风板左右摆风、两个风板上下摆风；格力天丽和海尔速享风 都只采用了一个步进电机，仅支持一个风板上下摆风；从我们以往拆机的情况来看，美的2500价位段的机型，内机有四个步进电机，绝对算得上下了老本了！很难得！当然，也只有这个配置，才能与美的风观 官方宣传的“防直吹” 功能相匹配。

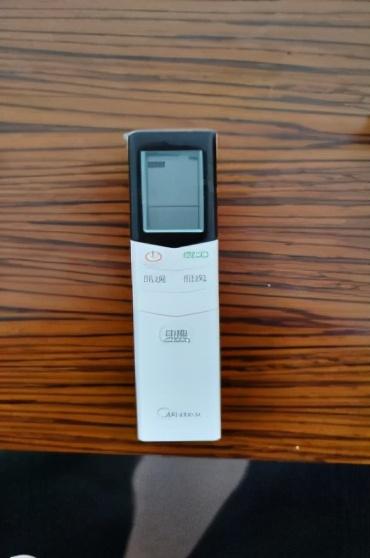

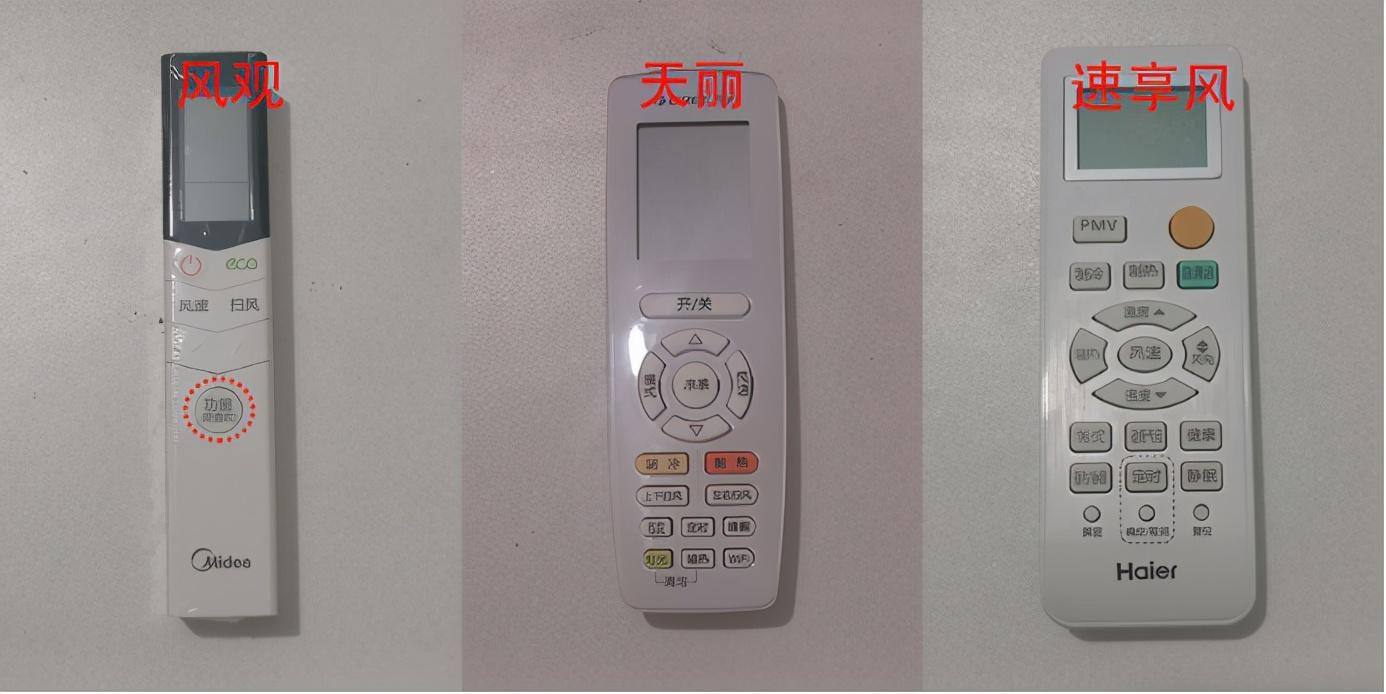

我们从空调遥控器上就能够直观的观察到，美的风观 方形的遥控器最下面的圆形按键都就写着“防直吹”，结合我原来购买并一直使用的青春2和冷静星 类似的效果，感觉还是不如美的风观 这种带四个步进电机实现的“防直吹”功能，这点在空调打开制冷的时候，差距还是比较明显的。

1.5电辅热

这次拆机的三台空调都是带电辅热功能的，其中美的风观和海尔速享风都是铲片式的电辅热 ；

而格力天丽用了波纹式电辅热 ；其实不论是铲片式电辅热器还是波纹式电辅热器，在制热效果上没有太大的差别，两者的主要差距在于防“吹白灰”的性能上。空调或者说安装较早的一些浴霸，采用的都是波纹式电辅热器，其铝制的散热片因为采用了波纹结构的原因，容易氧化形成氧化铝粉末，在制热时由热风带出，就是行业内俗称的“吹白灰”。

1.6控制板

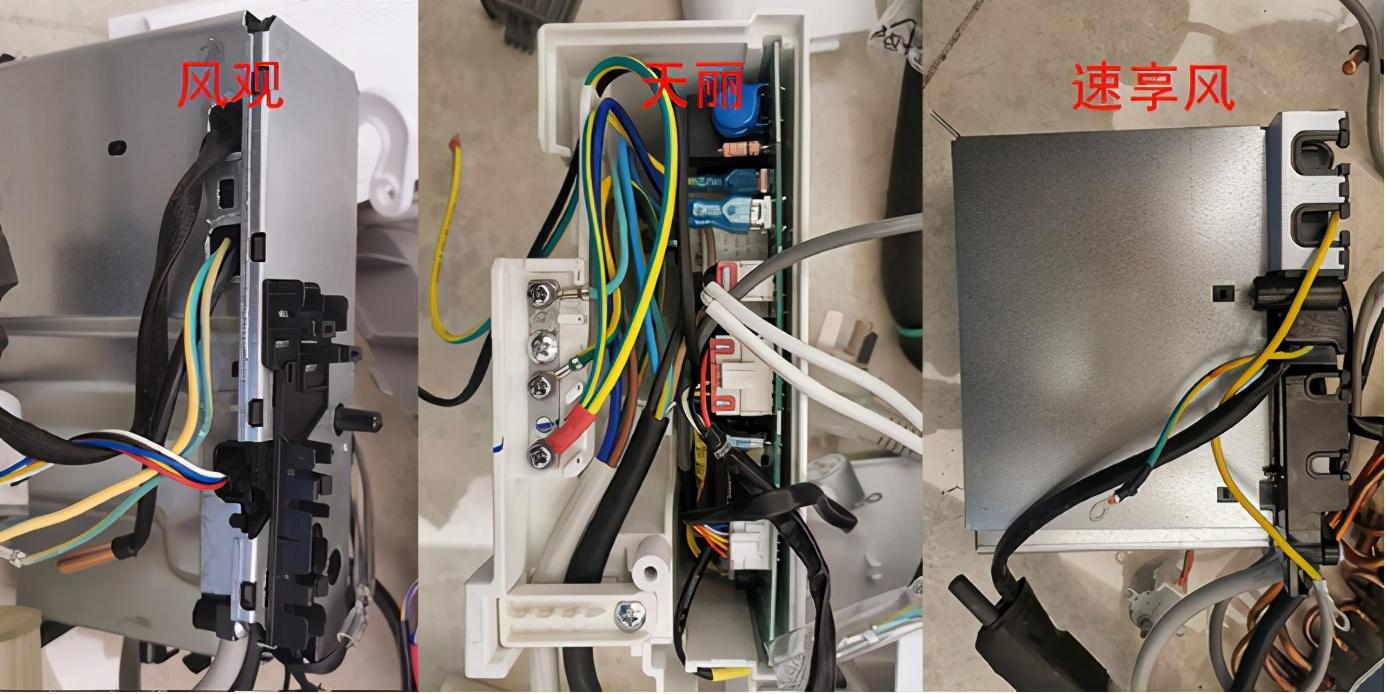

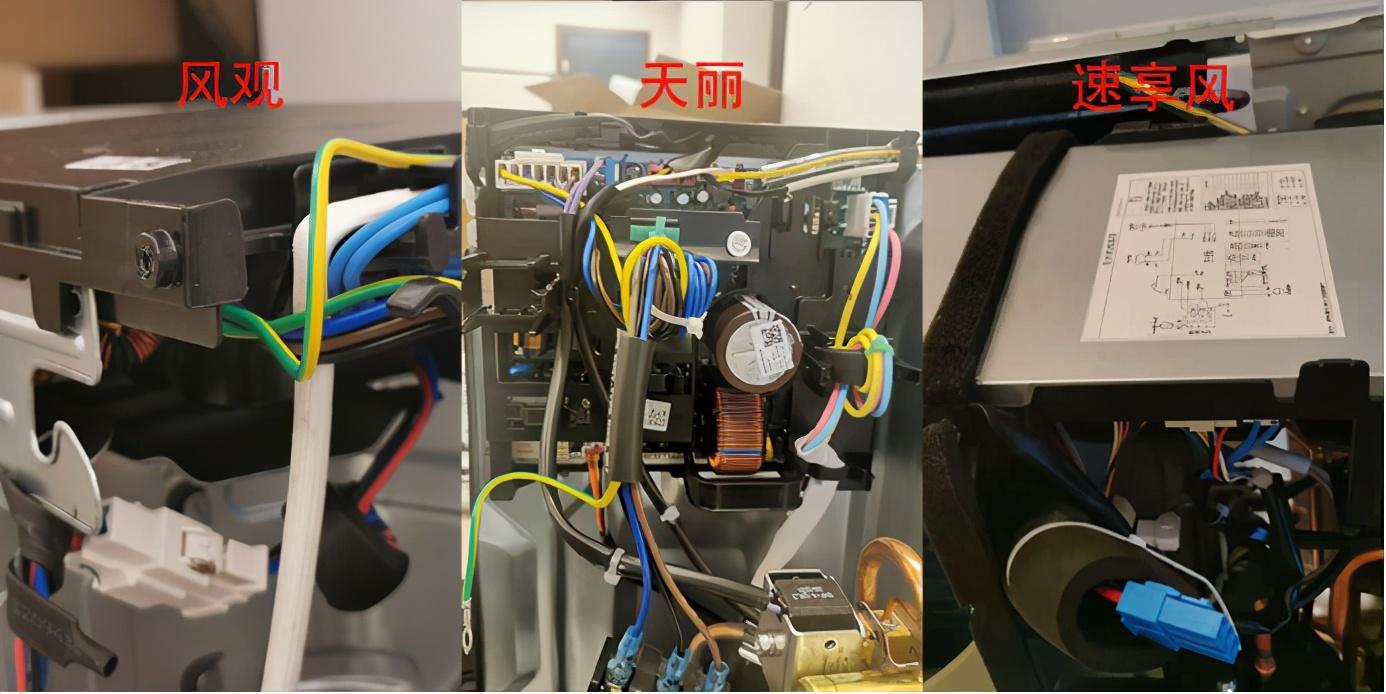

在控制板的环节，关于控制芯片这么高端的东西，我没法试验哪家的好，但是从防护上来看，美的风观和海尔速享风采用了防火钣金 ，而格力天丽采用的是防火塑料 。

1.7内机换热器

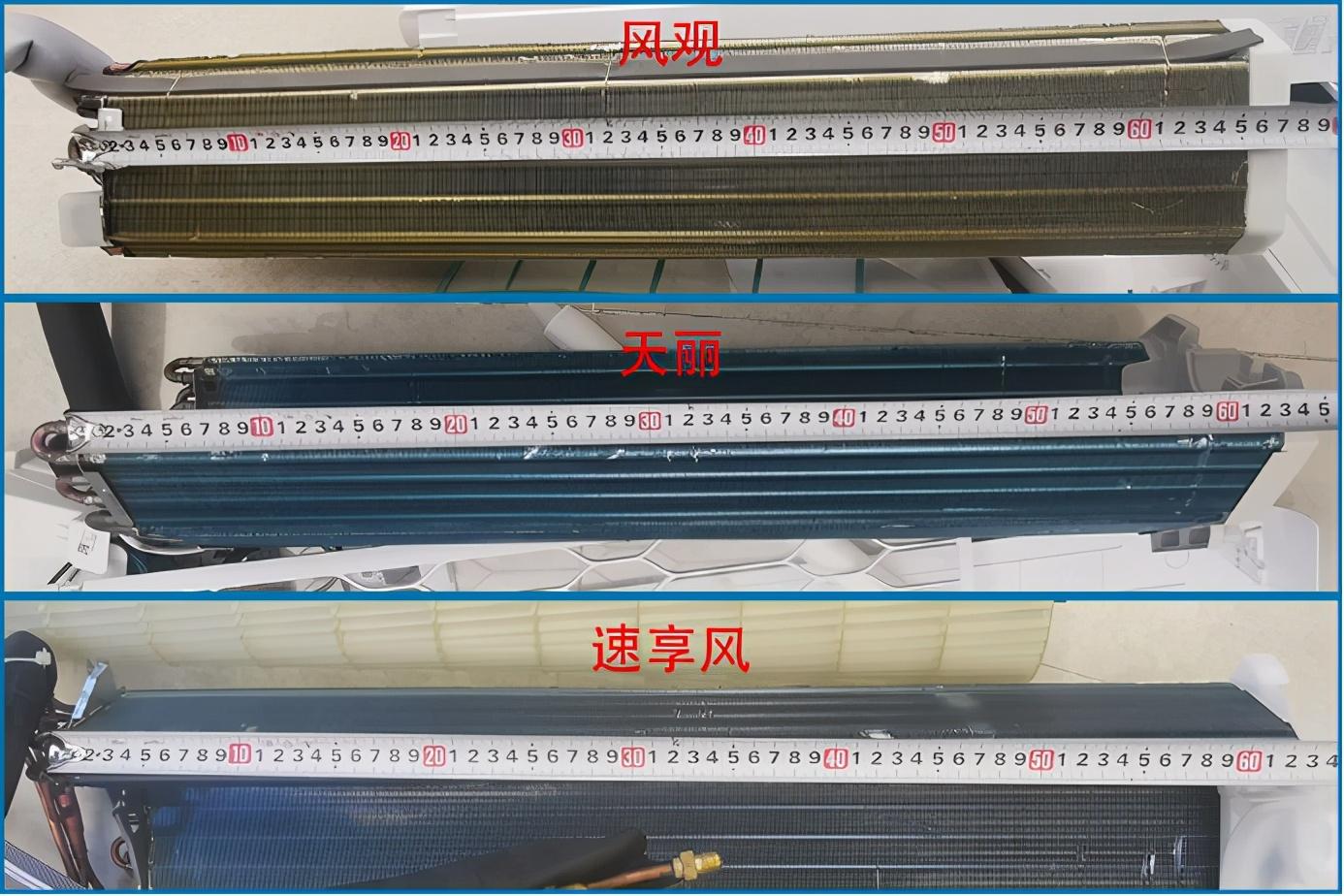

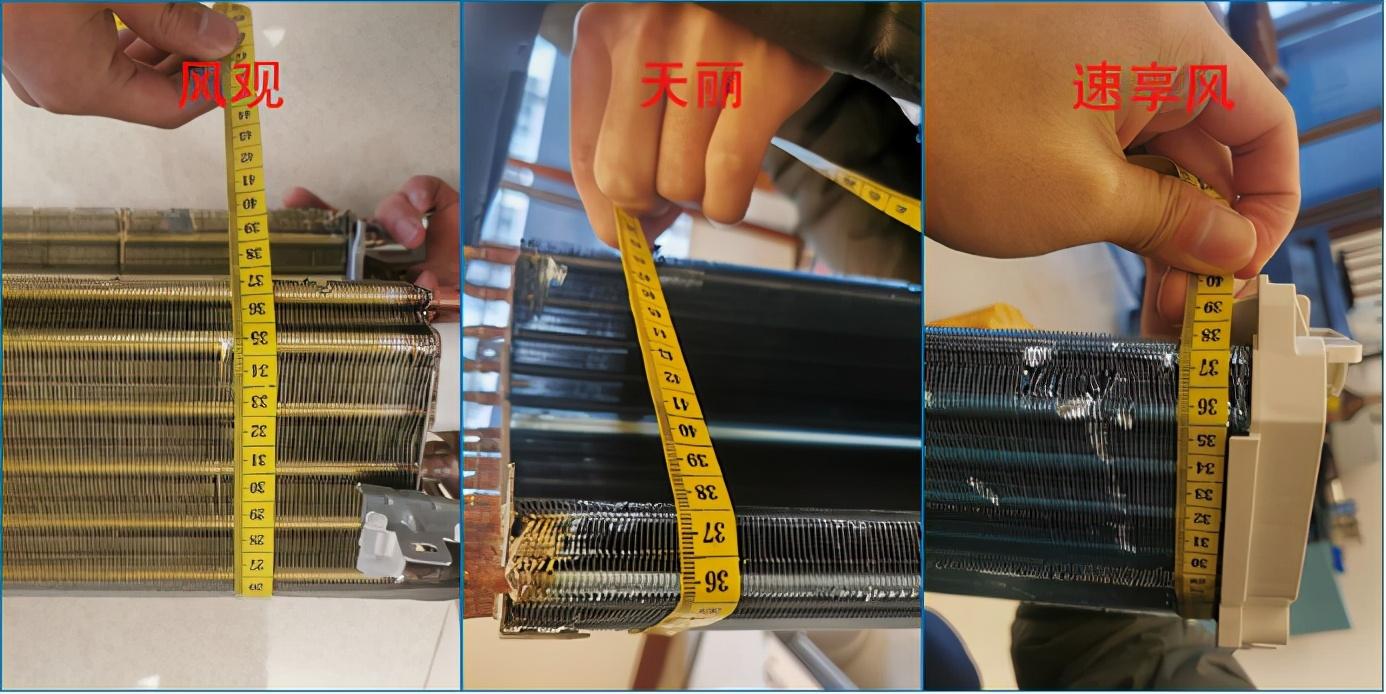

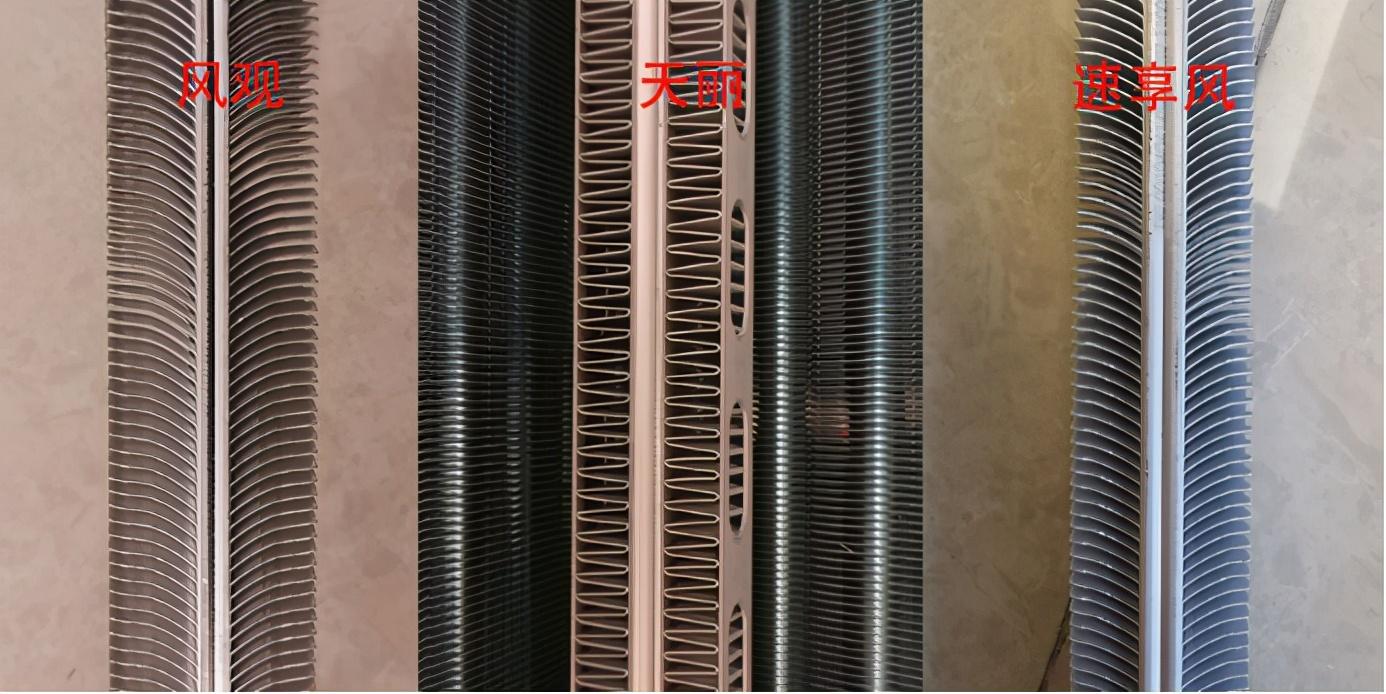

在内机换热器的用材上，美的风观和格力天丽都是采用了30根7毫米铜管；海尔速享风采用的是34根5毫米铜管 ；因为内机换热器和贯流风轮的长度基本是保持一致的，所以在铜管的长度上，美的风观 依然有2.5cm的略微优势；经测量，三者换热器外围长度基本一致。

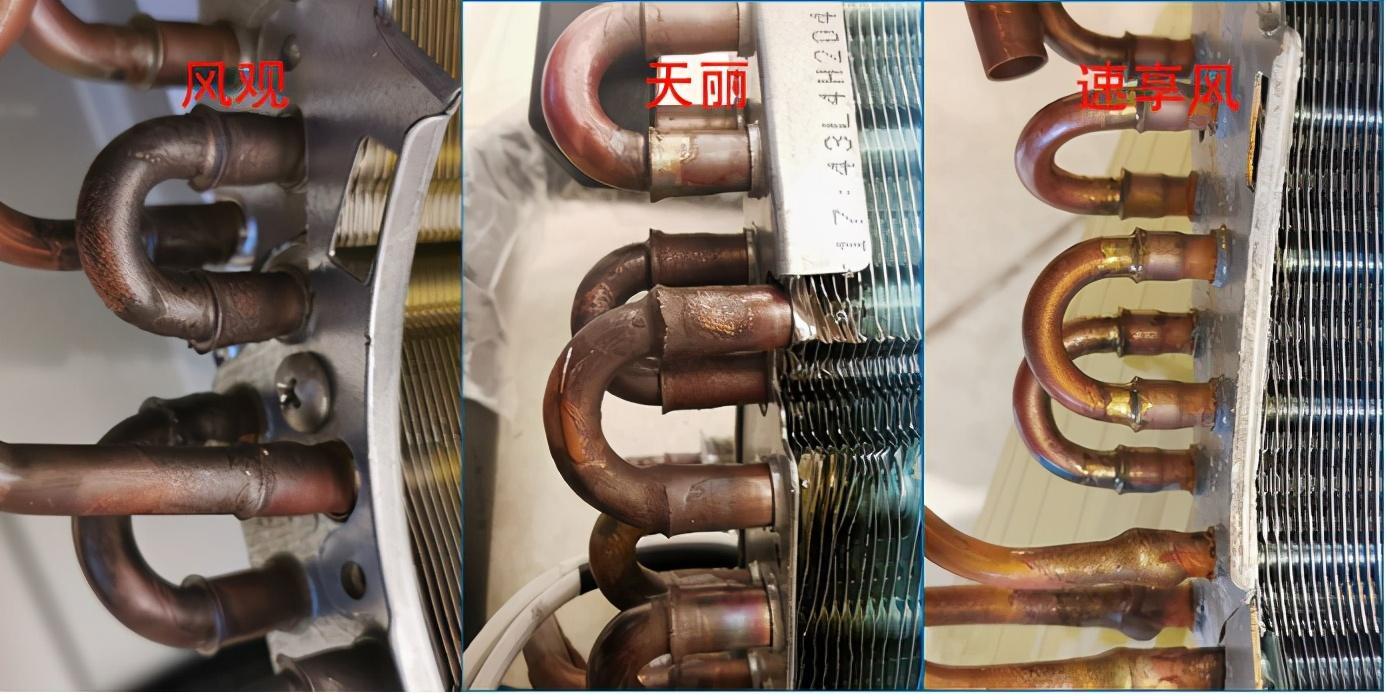

从上图来看，各位兄弟能够较为清晰的观察到各厂家的焊接工艺水平，同时这里面存在一个影响因素，在铜管焊接时，铜管直径越小焊接难度越大，综合考量后，海尔速享风评价较良，美的风观良好，格力天丽优秀。

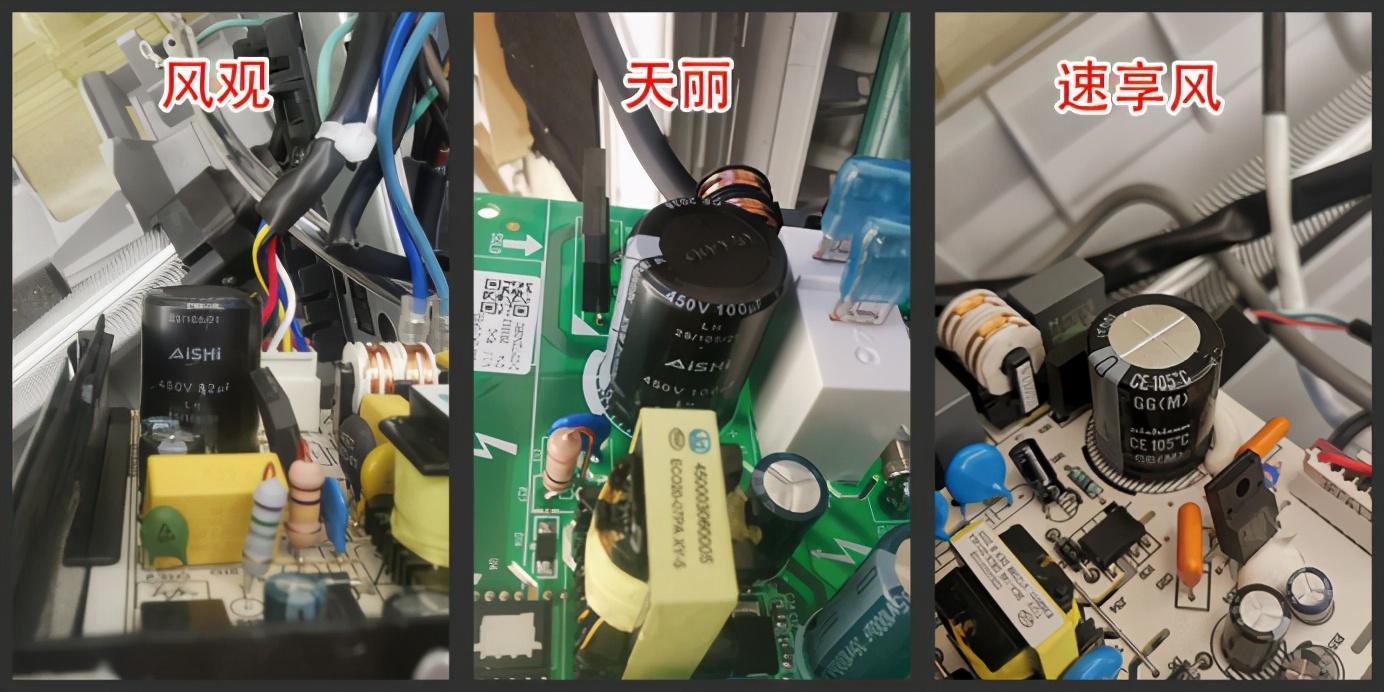

1.8内机电容

在内机电容的选用上，美的风观和格力天丽采用的是艾华电子旗下的国产AiSHi电容品牌，而海尔速享风使用的是日本进口的Nichicon（尼吉康）电容 ，这很符合海尔的一贯做法，将好的零配件采购回来进行组装！当然，AiSHi也是中国电容行业的老品牌了，1994年进军高端电容配件市场，产品质量也是非常过硬的。

二、外机

2.1压缩机包裹棉

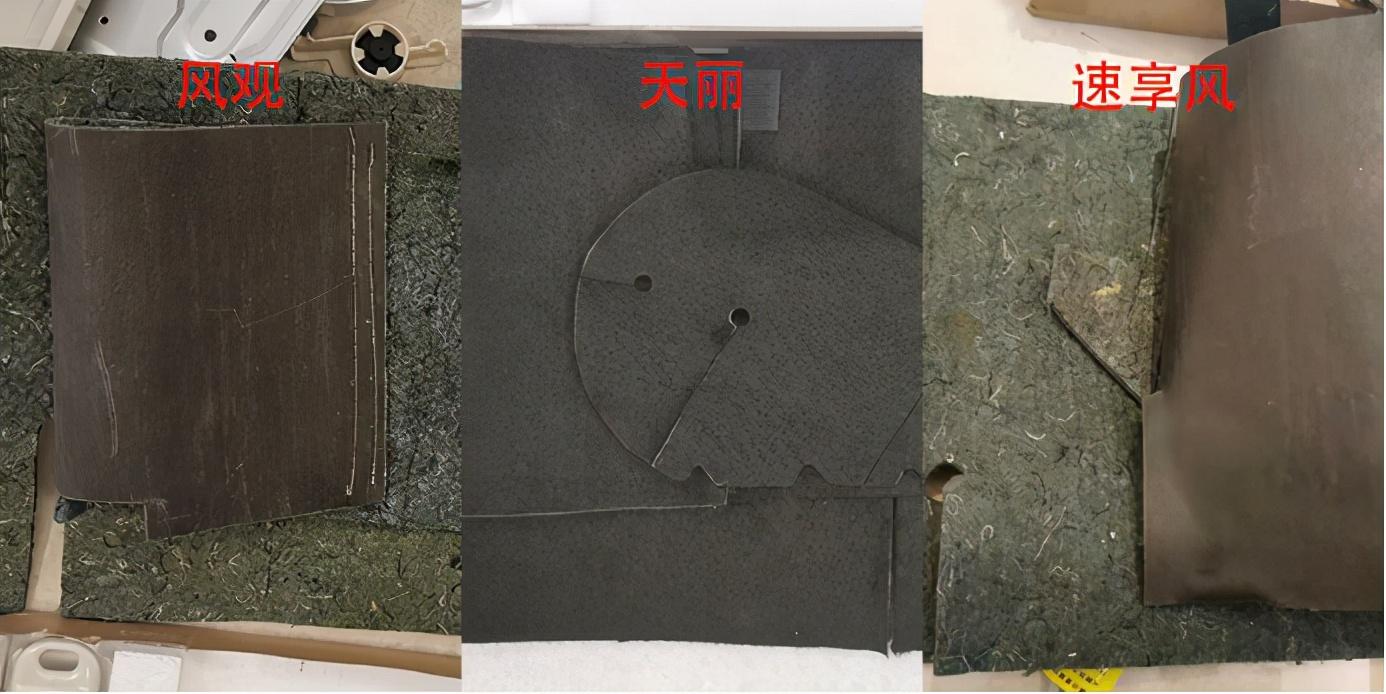

外机的包裹棉能够起到保温、防碰、降噪等功效，这次美的风观和海尔速享风一样采用了二次回收棉，而在原来的拆机中，美的青春2用的是新保温棉；格力天丽采用了新保温棉（黑色） ；美的风观和海尔速享风一样，部分回收棉是单层，部分是双层，而格力天丽新保温棉都是双层用料；

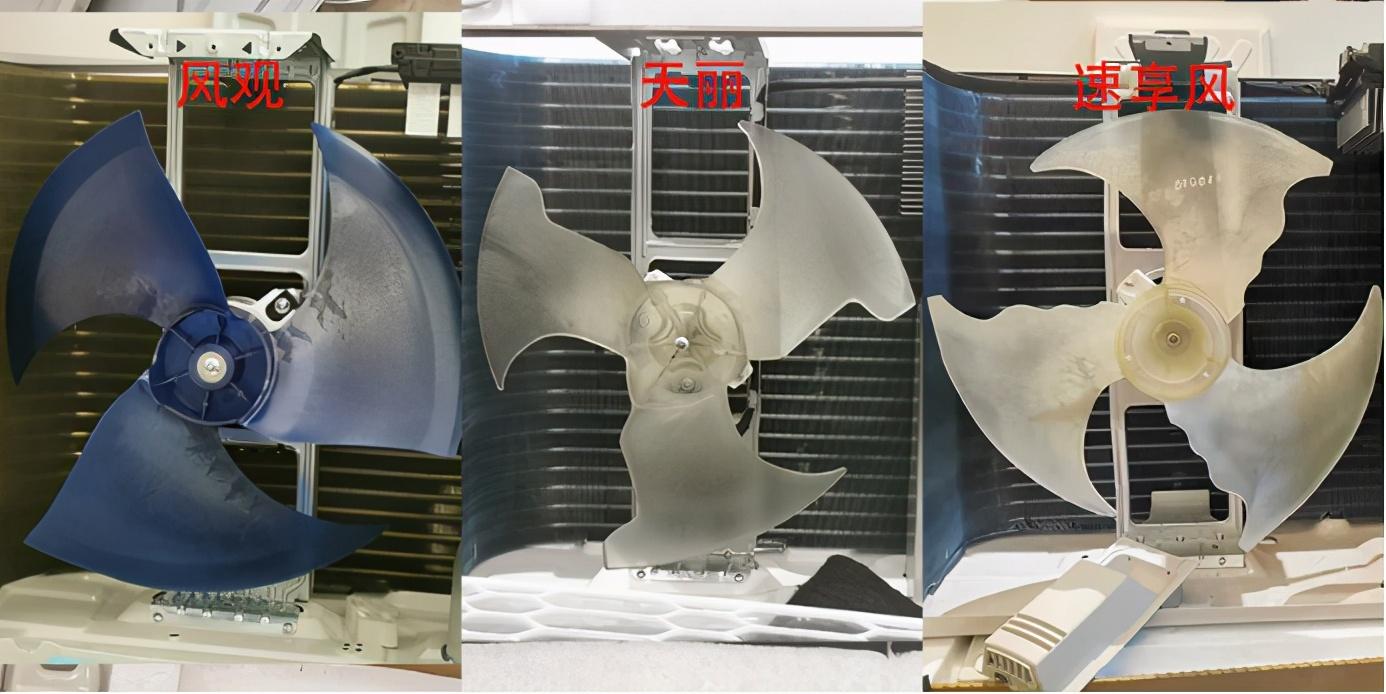

2.2轴流风扇扇叶

轴流风扇扇叶的形状设计，多一个齿轮、少一个缺口，都涉及到流体力学，咱也不懂，也不敢胡乱评价，不过仅从外观上，我站队格力天丽和海尔速享风，美的这种一看就不科幻。（个人喜好，不喜勿喷）。

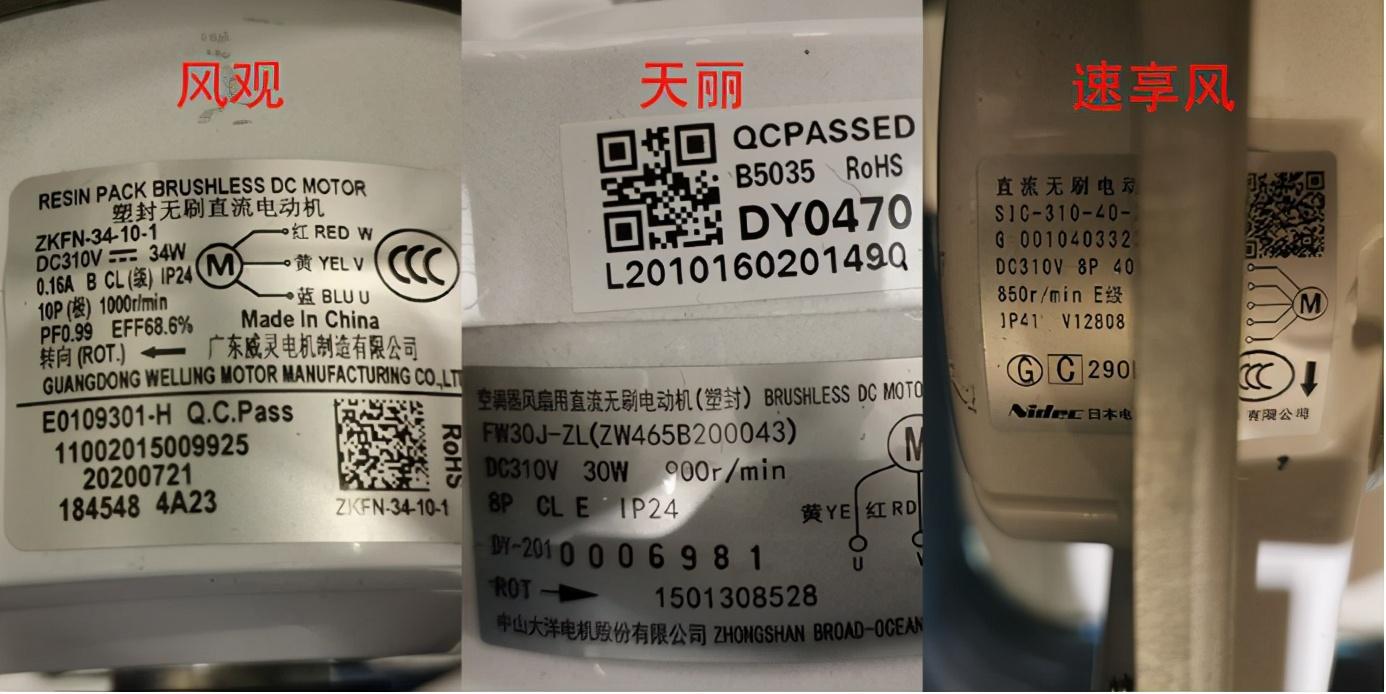

2.3轴流风扇电机

在轴流风扇电机的选择上，美的风观采用了自家的威灵电机；我本以为格力天丽会用凯邦电机，结果这次用的是中山大洋电机 ，感觉又被打脸了；海尔速享风 因为内部结构阻挡，图片没法照好，各位兄弟凑合一下，这是日本芝浦电机 ，品质也还是不错的。

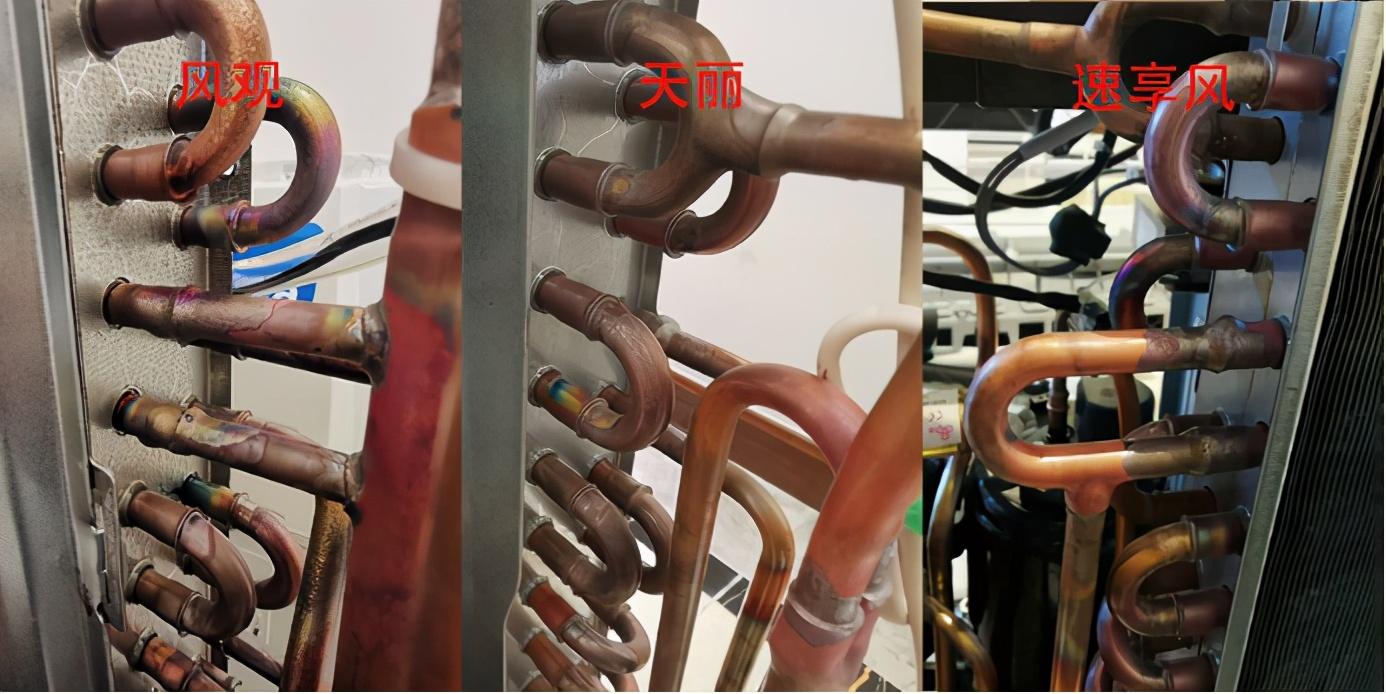

2.4外机铜管焊接

看到同尺寸铜管的焊接工艺，个人感觉格力在空调铜管焊接这一方面，国内简直是无人能敌；

仅从我购买拆开的这三台空调外机焊接工艺来看，美的风观次之，然后是海尔速享风；

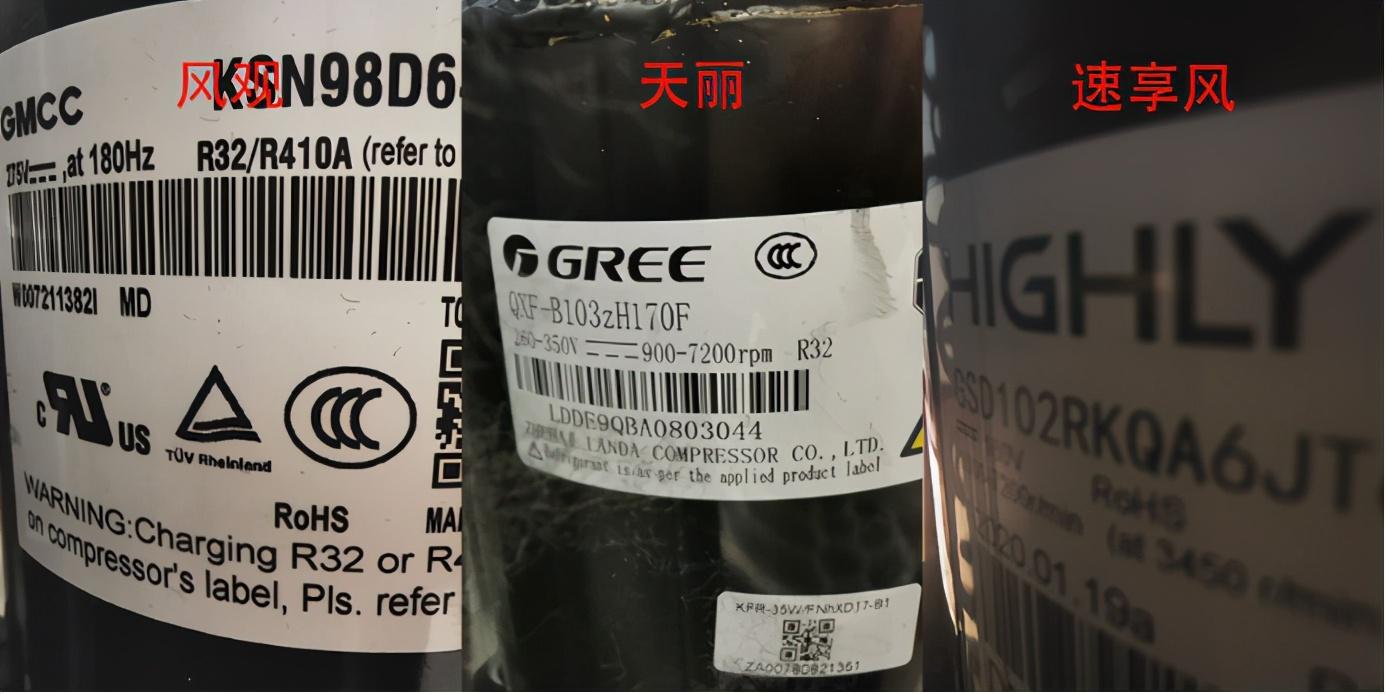

2.5压缩机

美的风观 的压缩机不像几个月前拆的青春2，当时青春2采用的是海立压缩机 ，而这次风观改用的是美芝压缩机 ，这让我感觉当时的青春2是不是存在两套方案：一套是海立压缩机，一套是美芝压缩机。

格力天丽依然采用的是格力压缩机 ，掌握核心技术不是吹出来的；目前格力压缩机占据国内空调市场的第二名，老大是美芝压缩机，国内除了海尔、美的、格力三家空调厂家外，其余厂家较多采购美芝。

海尔速享风采用的是海立压缩机 。其实目前各大品牌的压缩机性能和质量差距很小，故障率也都比较低，很难说出谁好谁坏。

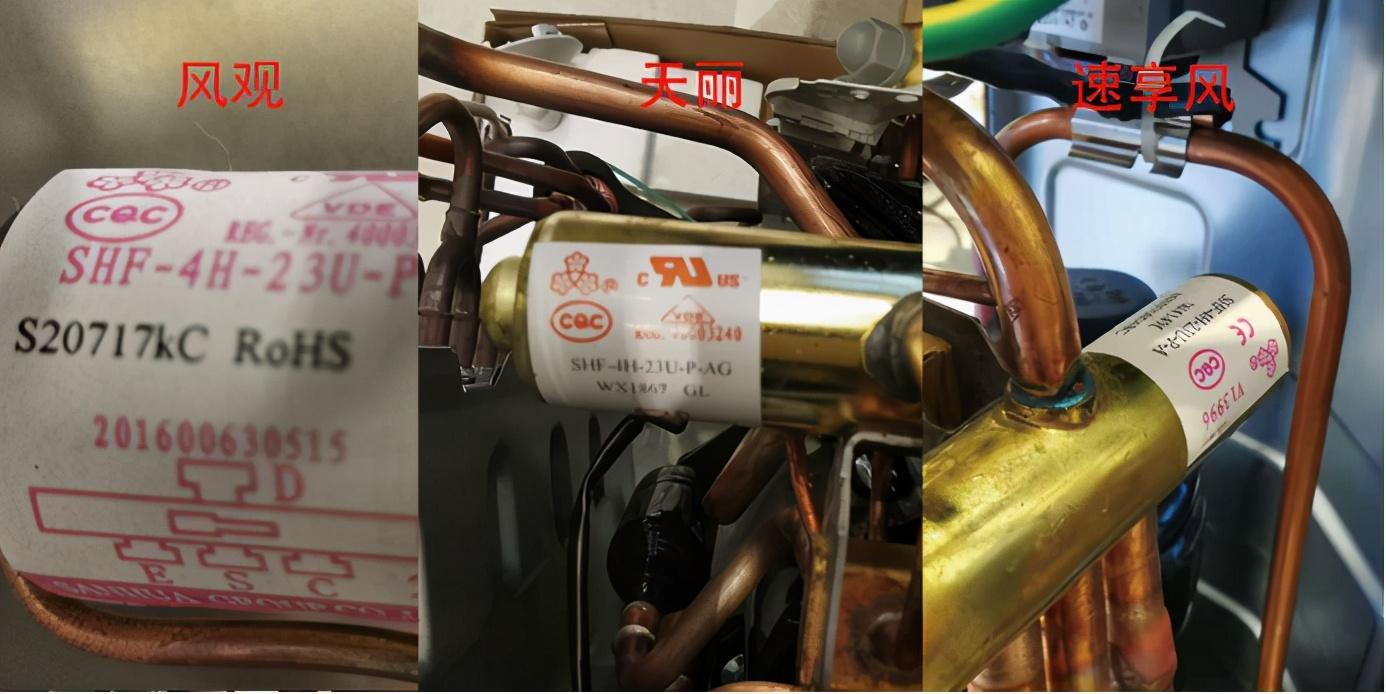

2.6四通阀

四通阀三个厂家都选用三花 ，没问题。

2.7外机电脑板

美的风观和海尔速享风都是横放电脑板 ，其中美的风观没有用自家的冷媒环技术。而格力天丽采用的是竖放电脑板布局 ，也没有使用自家的冷酷机型，在产品介绍详情页上也没有宣传高温制冷功能。

2.8外机换热器

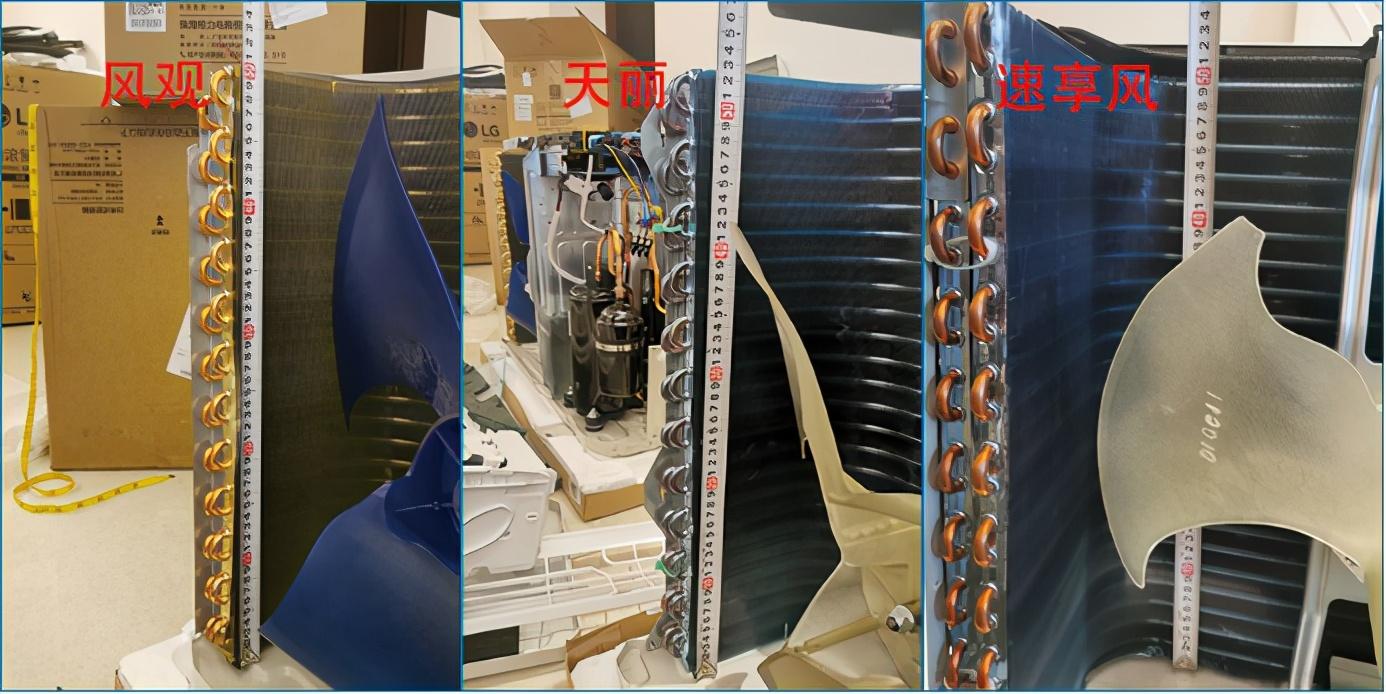

又到了比赛测量的环节了，此次拆机的三台空调，外机换热器都采用的是双排48根铜管，其中美的风观外机换热器外围最长 ，达到了87.5cm，换热器高度为50cm；格力天丽外围81.5cm，高度最高 ，达到52cm多；海尔速享风外机换热器最小 ，高度50cm，外围长度78cm；

计算出来，美的风观换热器最大，速享风最小。

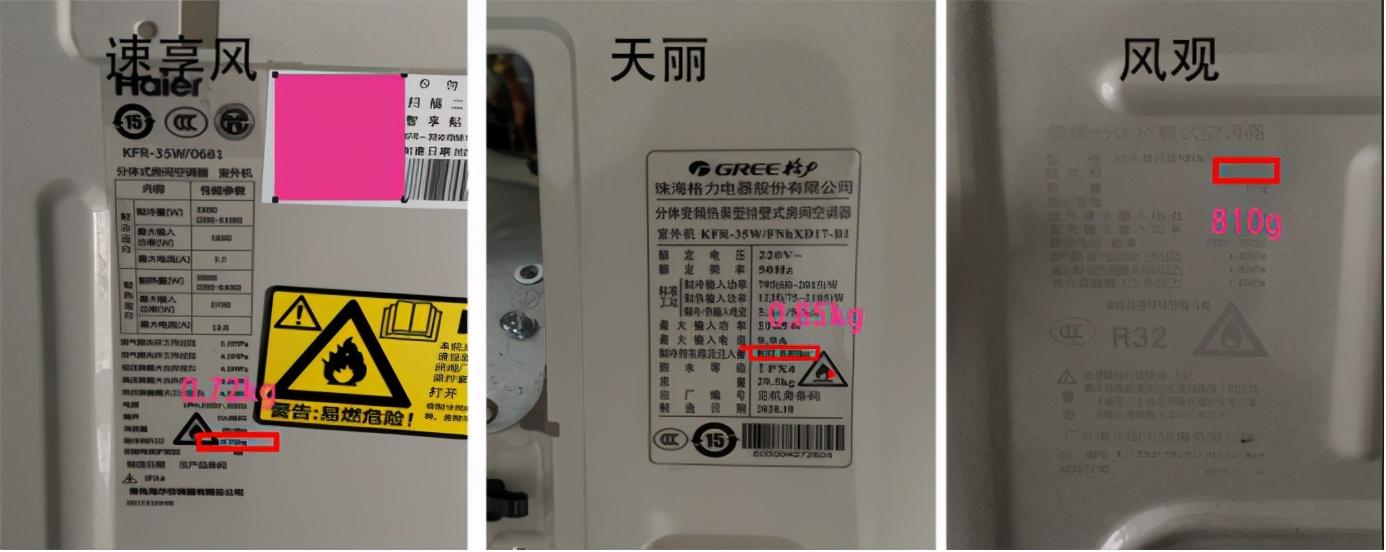

2.9冷媒冲注量

在冷媒的使用上，三台机器都使用的是R32冷媒 ，冷媒冲注量海尔速享风720g；格力天丽850g；美的风观810g。

2.10外机电容

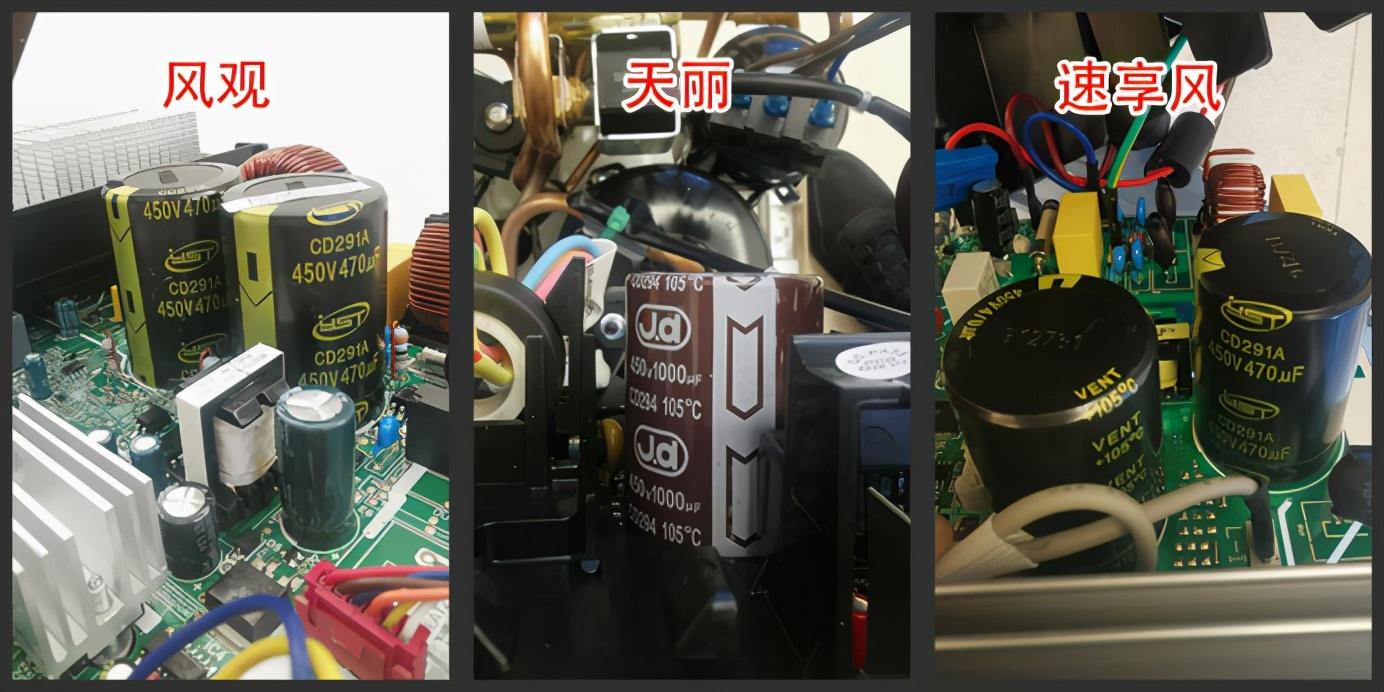

在外机电容的选择上，美的风观和海尔速享风选用的江浩电子的YST牌电容，格力天丽选用的是新元电子（格力子公司）的J.D品牌电容 ，国产化程度还是非常高的。

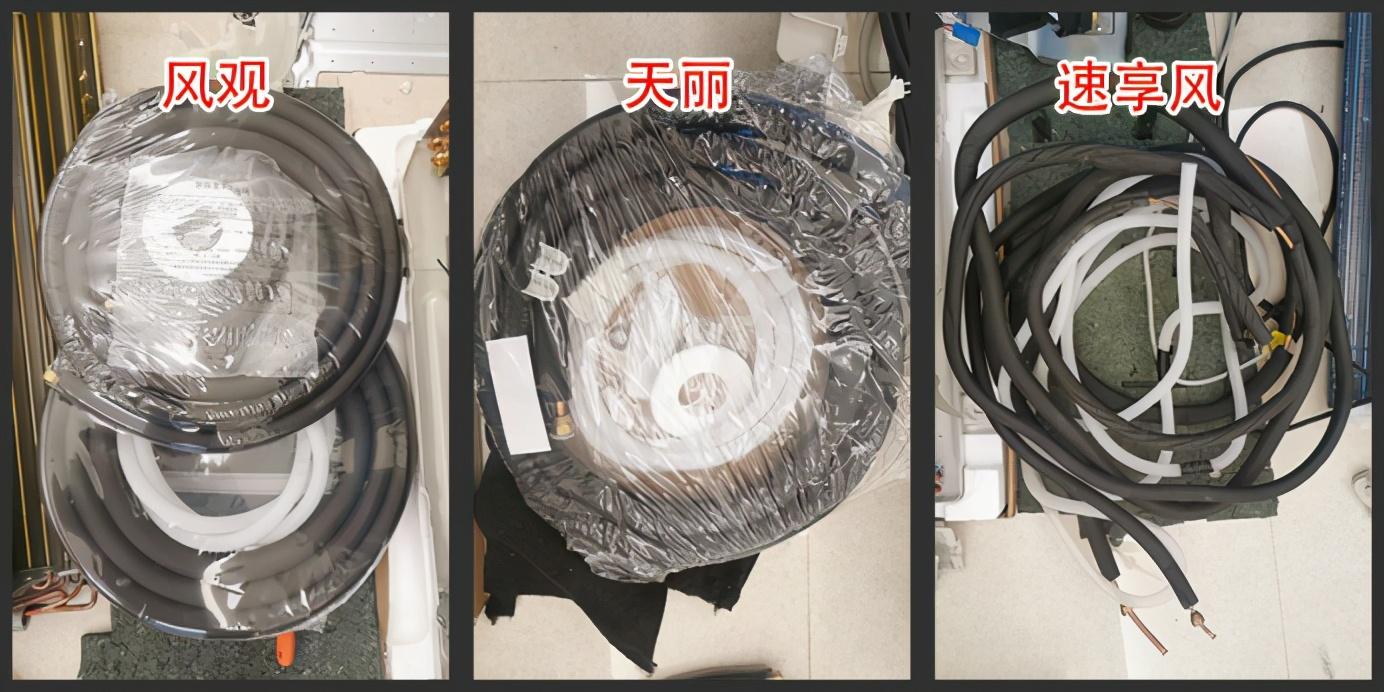

2.11铜管包裹层

危险操作请勿模仿

空调连接铜管都包裹有特种泡沫保护层，主要是保温和防铜管氧化，使用的材质主要分为两种，一种是普通保温泡沫（白色），一种是阻燃泡沫（黑色） 。今年到目前为止，我已经拆过八款空调了，其中仅有两台使用的是白色普通保温泡沫，有六台已经使用的是黑色阻燃泡沫，市场的选择和淘汰也是比较明显的。我把前面拆开的某机型白色普通保温泡沫和现在使用的黑色阻燃泡沫都剪切了部分做了一个燃烧试验，可以看到阻燃泡沫（黑管）遇明火不易燃烧，离开明火后火焰迅速熄灭；而普通保温泡沫（白管）遇明火会燃烧，离开明火后自身依然会持续燃烧，直至灰飞烟灭。今天拆机的三台空调都使用了阻燃泡沫（黑管） ，大品牌对于安全的考虑都是很到位的。

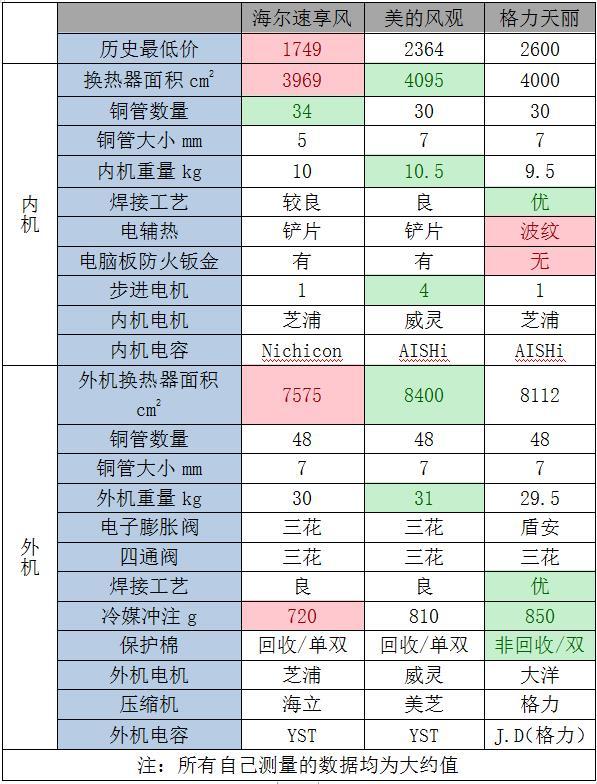

表格总结：

注： 1、表中所注明的内机、外机重量都是按照我拆机的空调上秤的实重来标注的，没有采用官网上的重量（格力天丽机型厂家官网给出的外机只有27kg，但是实际有29.5kg，整整五斤的用料都被自己的广宣部给吃了！）。

2、历史最低价格不代表现在的入手价，实际价格浮动受市场、活动等多方面因素的影响；当然，也不排除有的兄弟点满了砍价天赋，实际入手价格比我给出的最低价还要低。

总结：海尔速享风 使用了芝浦的内外电机，海立压缩机，三花电子膨胀阀、三花四通阀、铲片式电辅热器，虽然只有一个步进电机，外机换热器也是最小的，但是相较于优惠至1749元/台的历史最低入手价，这点问题就显得微不足道了，个人感觉还是物超所值，给个好评！

关于美的风观 这个型号，没进行拆机之前，我通过研究2500—3000价位段的空调产品，看见美的风观内机导风板和外机重量给大家做了一波分析和推荐，现在的拆机也证实了当时的推荐是没有错的。威灵的内外电机，美芝的压缩机，三花的电子膨胀阀和四通阀，品质都是比较有保障的；另外，外机换热器在三款产品中最大，在这个价位段内机罕见的使用了四个步进电机，价格通常在2600反复跳。预算在2500元左右，追求舒适度的兄弟们建议入手。

对于格力天丽 ，从拆机来看，厂家的定位应该是为了打造一款电商爆款，比入门款 品悦 的定位还要低一些。一般来说电商费用少，性价比应该是比较高的，但天丽是真的减了又减。双十一大家2500以下拿到的就算了，2700以上的价格我感觉不值 。相比入门级品悦，内外机蒸发器面积都有很明显的缩水，你看整机的重量都少了7斤。甚至连细小的地方也是能减就减。固定铜管的换成了简单的塑料绑条，外机的保护网没有了，过滤网的面积也缩小了一半。内机就一个步进电机，电辅热管也用了老式的波纹式的。感觉还是挺失望的 。和去年云锦双十一降价到这个价位段的配置没法比。格力如果真的想在电商突破，打败美的奥克斯，我想单纯的靠这种减配降价伎俩，还远远不够！
