收藏！常用电器原件高清图解

1.开关电源 为电路元器件提供直流电压 交流变直流

直流24V开关电源

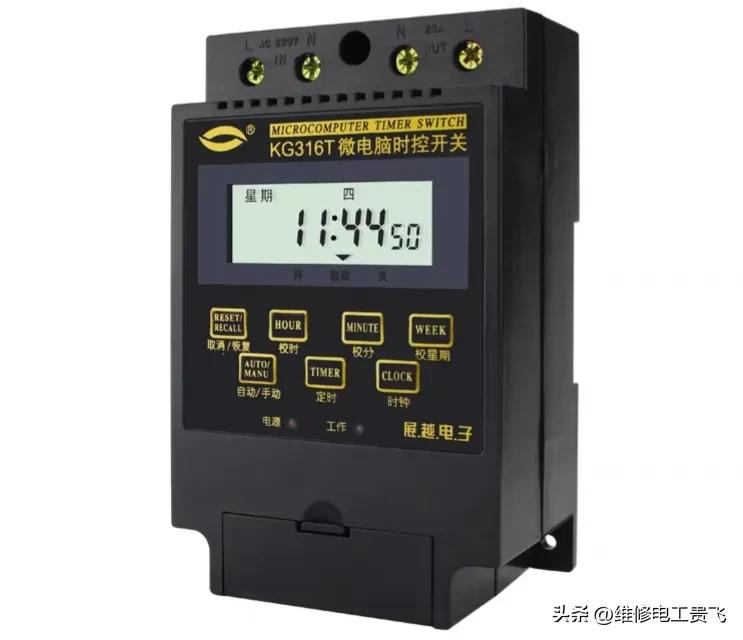

2.时控开关 指定时间开通 ，指定时间关闭 照明电路和小功率的用电器

时控开关

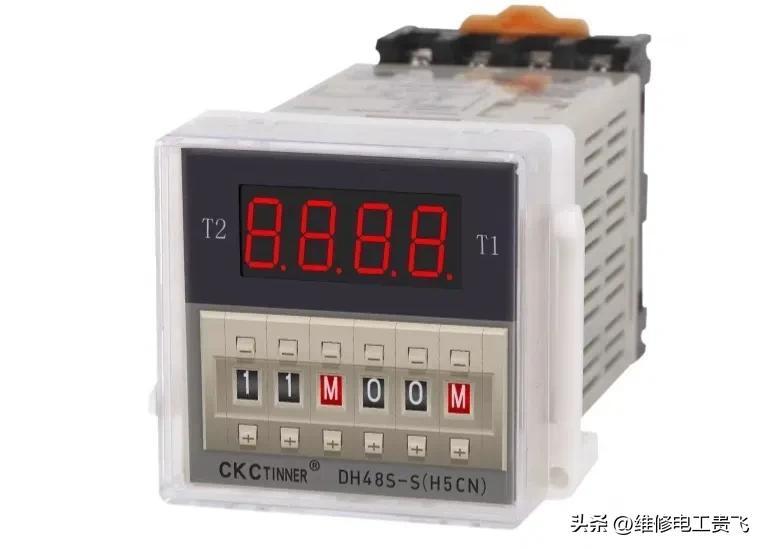

3.时间继电器 通电延时时间继电器 断电延时时间继电器 应用于二次控制电路，只能设定一个时间。所有触点都是同时闭合或者断开。触点延时闭合和延时断开 瞬时闭合或者瞬时断开

时间继电器

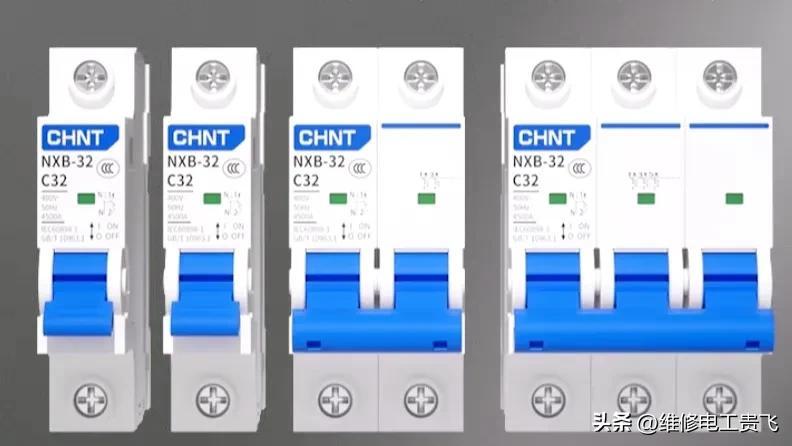

4.空气开关 1P 2P 3P 4P

对电路或者设备进行短路或者过载保护

空气开关

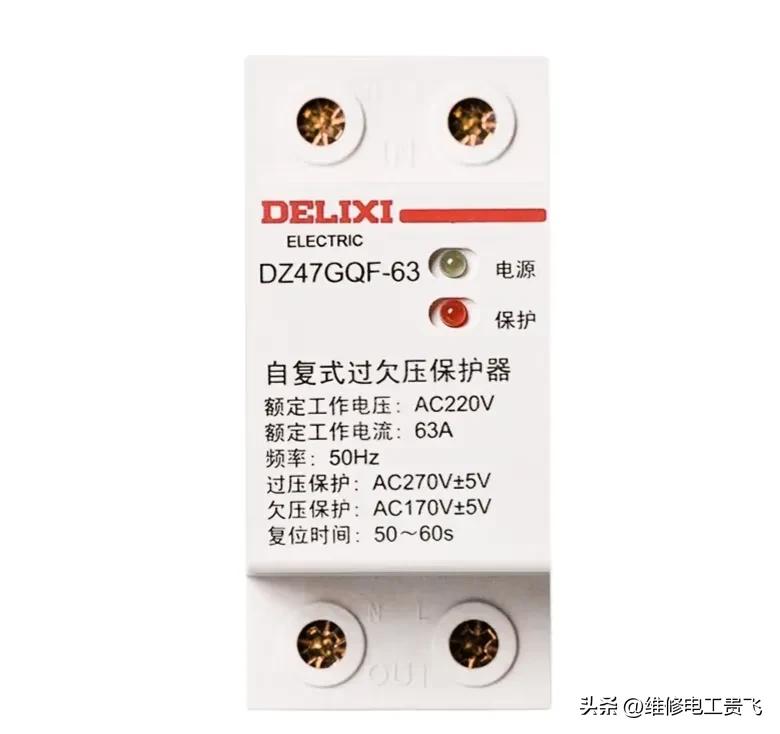

5.过欠压保护器 电路电压过高或者过低时断开电路保护设备

过欠压保护器

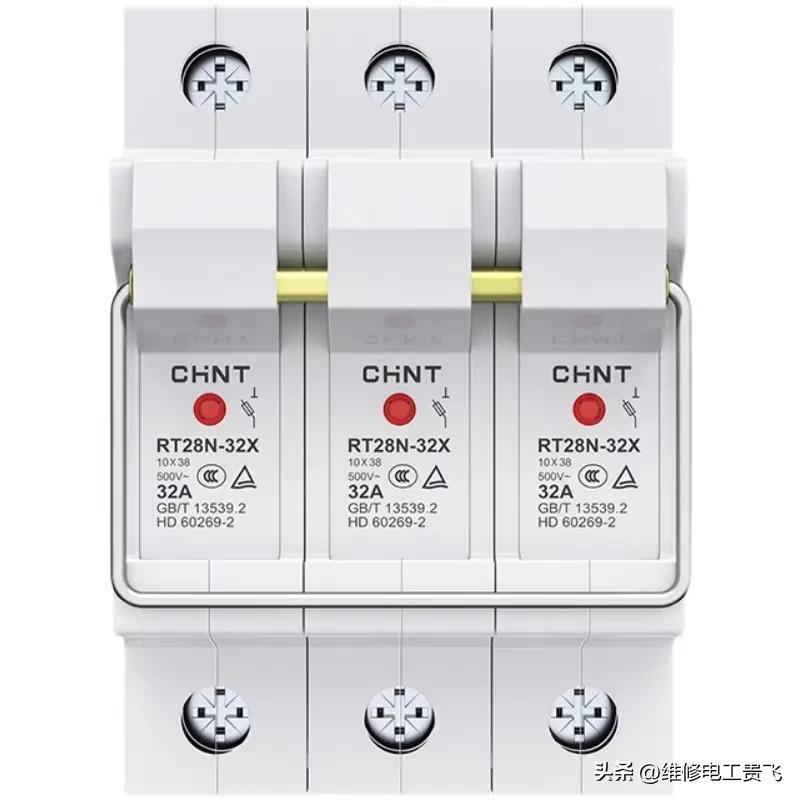

6.熔断器 里面为保险管 主要进行短路保护作用

熔断器

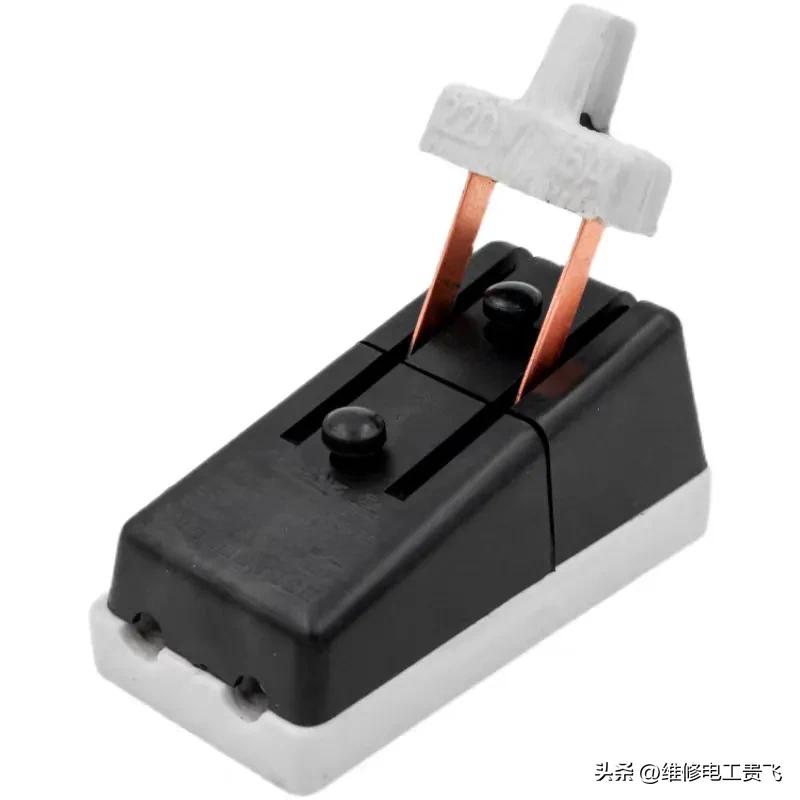

7.闸刀开关 短路保护

刀闸（隔离开关）

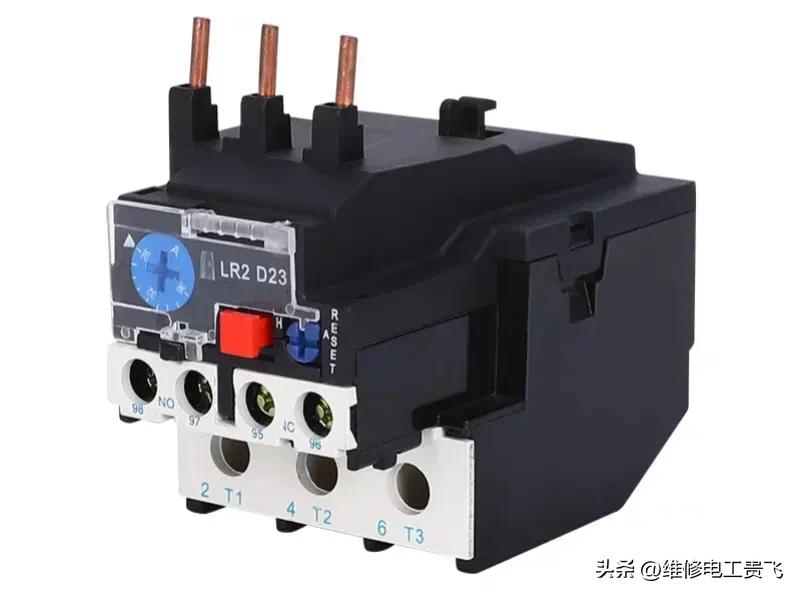

8.热继电器 对电机进行过载保护

热继电器

9.电机综合保护器 对电机进行过载保护 监测三相电源

电机综合保护器

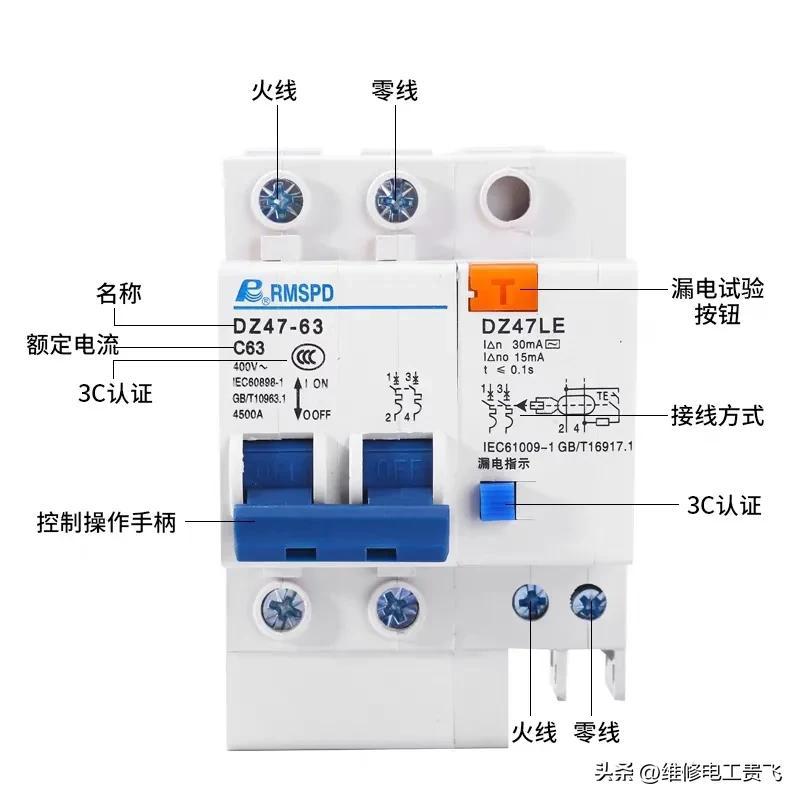

10.漏电保护器 进行短路保护和过载保护的功能及漏电保护功能（可以保护人）

漏电保护器

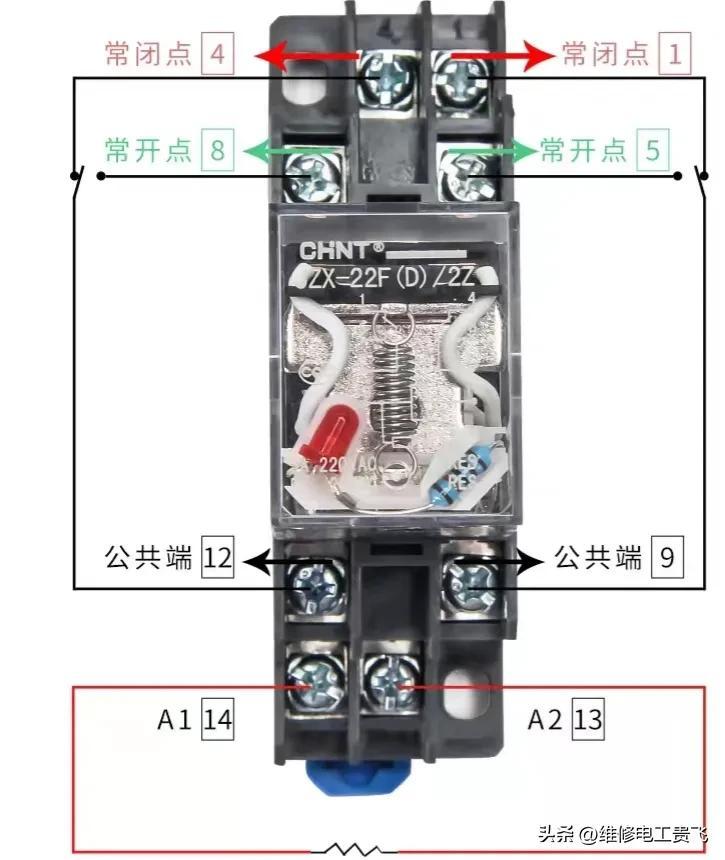

11.中间继电器 进行信号传递和电路的转换 小电流控制大电流 小电压控制大电压

中间继电器

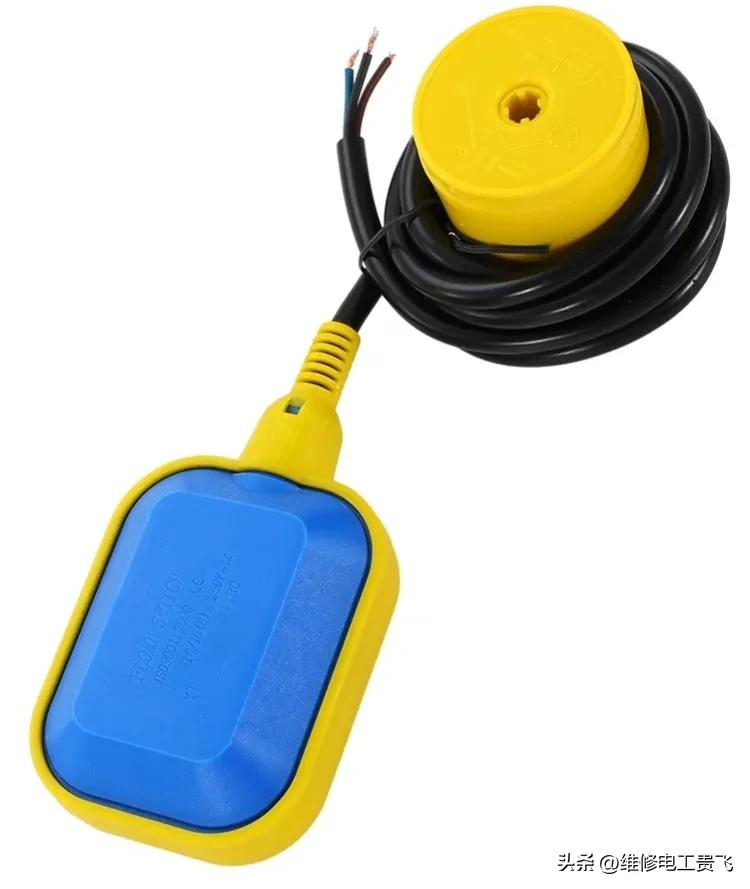

12.浮球液位开关 自动排水与补水

浮球液位开关

13.交流接触器 电机启动与停止

交流接触器

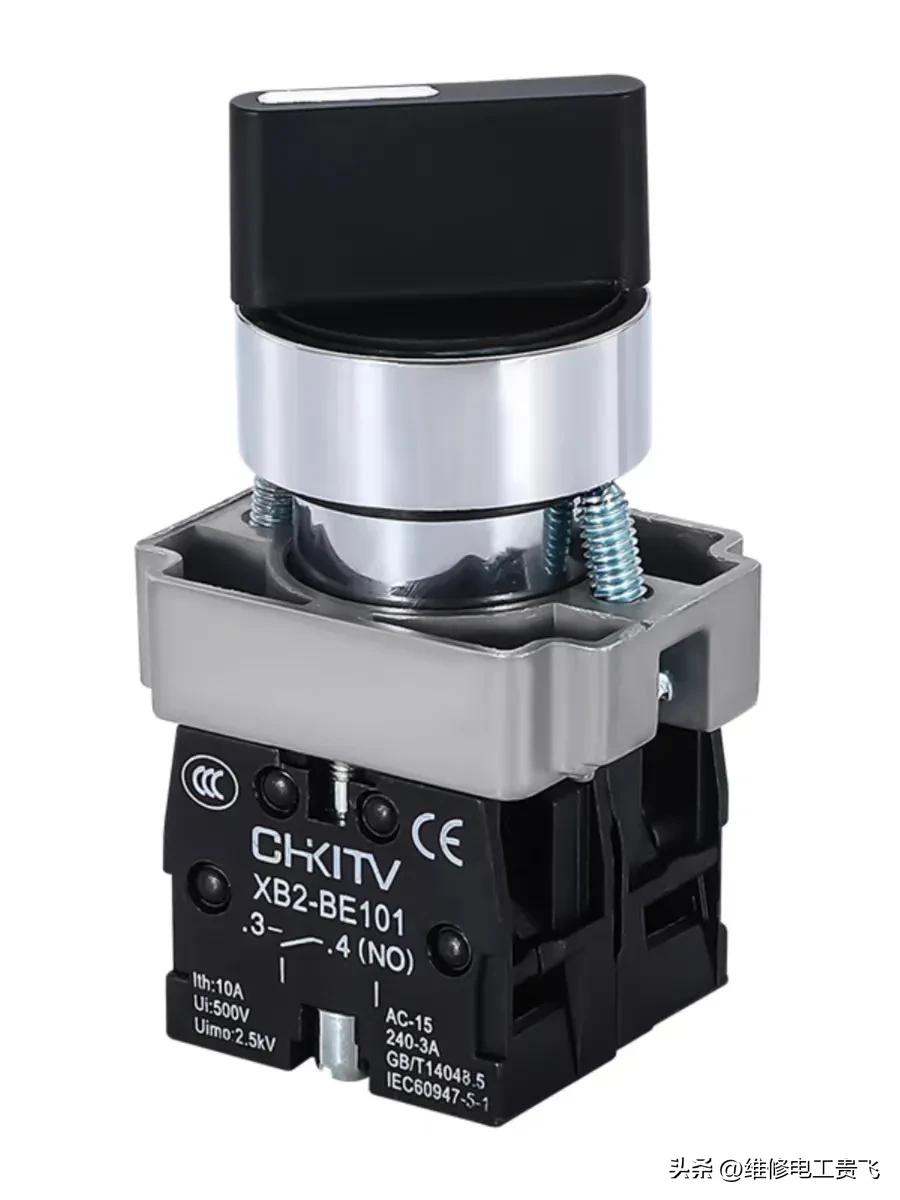

14.旋钮开关

旋钮开关

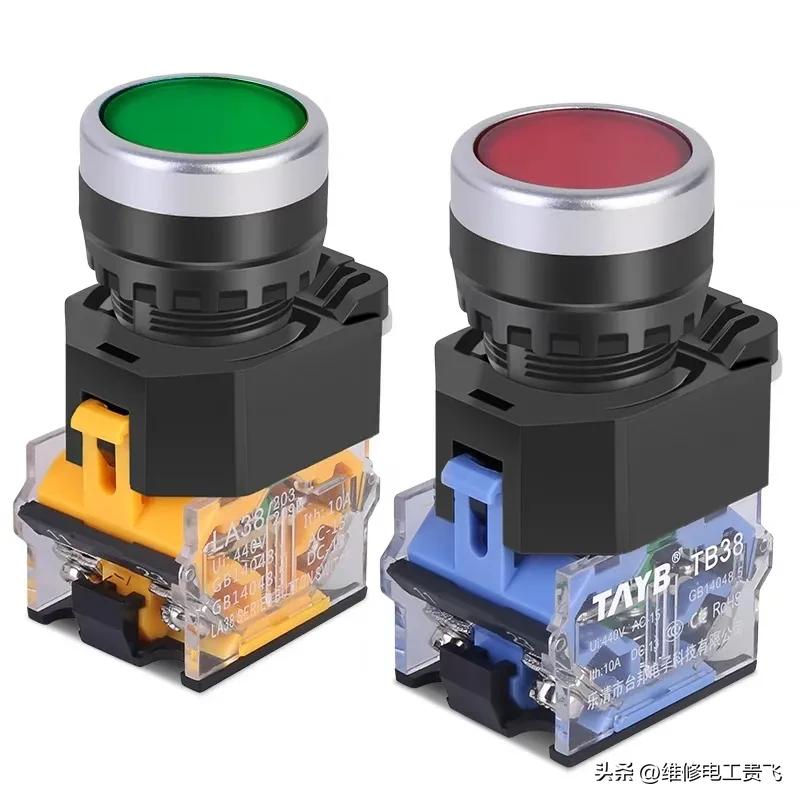

15.启动按钮/停止按钮

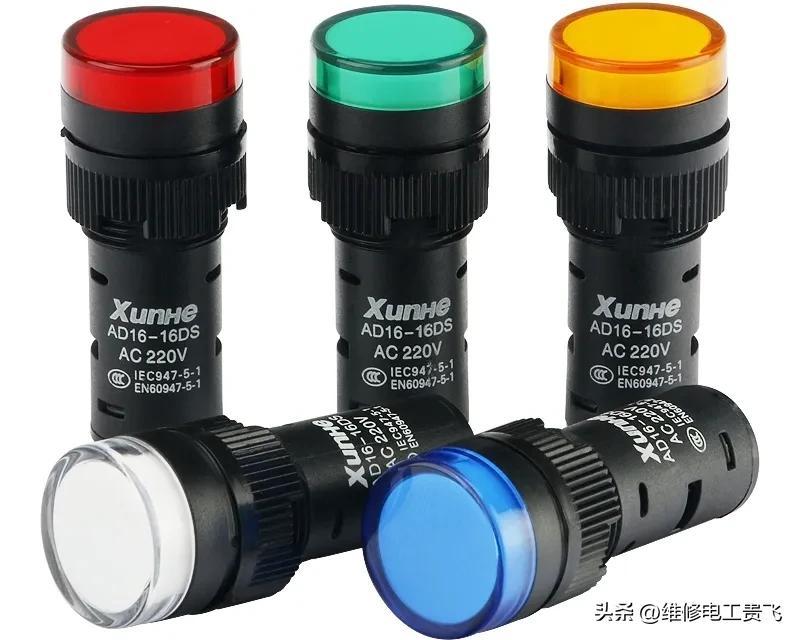

16.指示灯​

转发收藏，谢谢大家支持。

维修电路的过程与步骤

1. 审查电路问题

在开始维修之前，首先需要对电路问题进行审查。这包括检查电路是否有供电问题、是否有短路、是否有松动的连接等。通过仔细检查电路，可以确定出故障的具体位置和原因。

2. 准备维修工具

根据审查结果，准备相应的维修工具。这可能包括螺丝刀、钳子、万用表等。确保工具齐全并处于正常工作状态。

【专业师傅快速上门，专业服务有保障】

（此处已添加小程序，请到今日头条客户端查看）

3. 关断电源

在进行任何电路维修之前，务必先关断电源。这是为了确保安全，避免触电危险。请在维修开始前切断与维修区域相关的电源。

4. 拆解电路设备

根据检查结果，拆解需要维修的电路设备。这可能需要打开电路面板、取下外壳等。确保在拆解时小心操作，避免损坏其他部件。

5. 检查电路元件

检查电路元件，包括电容器、电阻器和集成电路等。使用万用表等工具，检测元件是否损坏或工作不正常。如果发现问题，及时更换故障元件。

6. 修复电路连接

检查电路中的连接是否松动或断开。如果发现松动的连接，使用合适的工具进行紧固。如果发现断开的连接，重新连接并确保稳固。

7. 替换损坏的电线或电缆

有时电路中的电线或电缆可能会受损，导致电路无法正常工作。在这种情况下，需要替换受损的电线或电缆。确保使用与原来电线或电缆相同规格的材料。

8. 清洁和整理电路设备

在修复电路问题后，清洁和整理电路设备。去除灰尘和杂物，确保设备表面干净。整理电线和连接，使其整齐有序。

9. 重新组装电路设备

在完成维修和清洁后，重新组装电路设备。根据拆解时的顺序，逆序进行装配。确保每个部件正确安装，并紧固螺丝。

10. 测试维修效果

在重新组装后，重新连接电源，并测试维修效果。检查电路是否恢复正常工作。如果问题得到解决，则维修成功。

电路维修中的常见问题

1. 供电问题：电路没有供电或供电不稳定。这可能是由于电源故障、保险丝烧断等原因引起。

2. 短路问题：电路有短路现象，导致电源过载或设备损坏。这可能是由于线路接触不良、电线损坏等原因引起。

3. 连接问题：电路连接不良或断开，导致设备无法正常工作。这可能是由于连接器松动、电线腐蚀等原因引起。

4. 元件故障：电路元件（如电容器、电阻器、集成电路等）损坏，导致电路无法正常工作。这可能是由于元件老化、过热等原因引起。

5. 电线或电缆损坏：电路中的电线或电缆受损，导致电路中断或短路。这可能是由于老化、过载等原因引起。
