非专业维修海尔柜机空调面板无显示

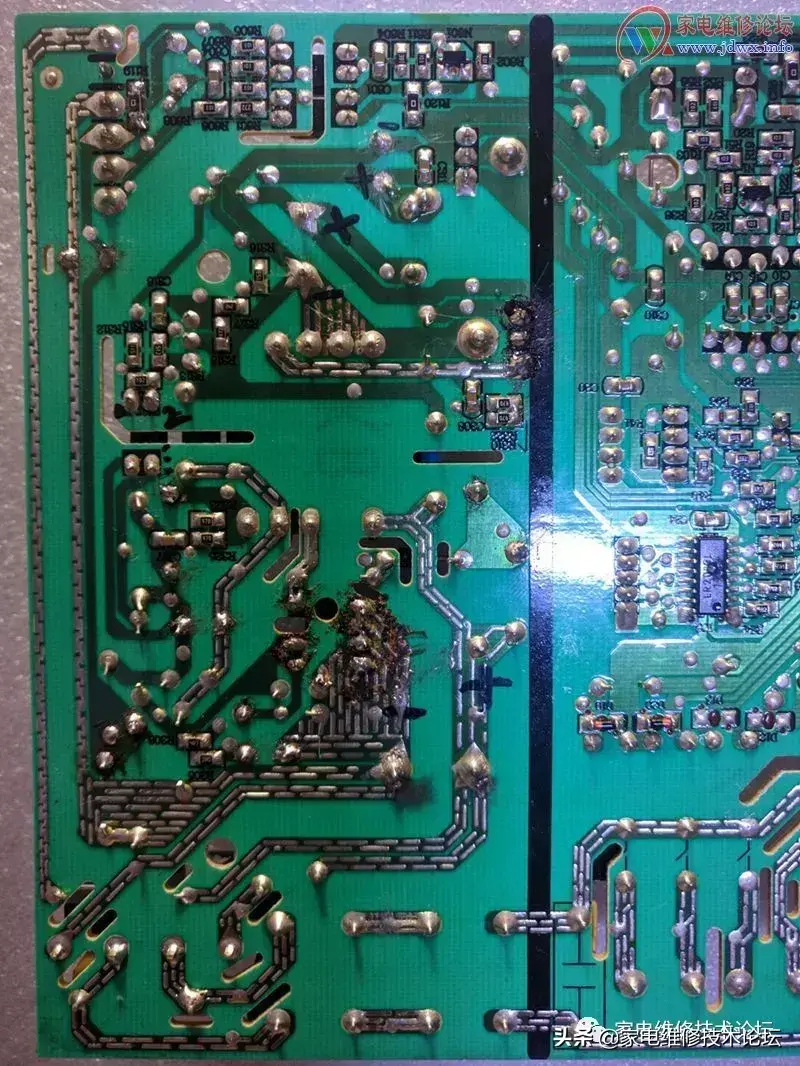

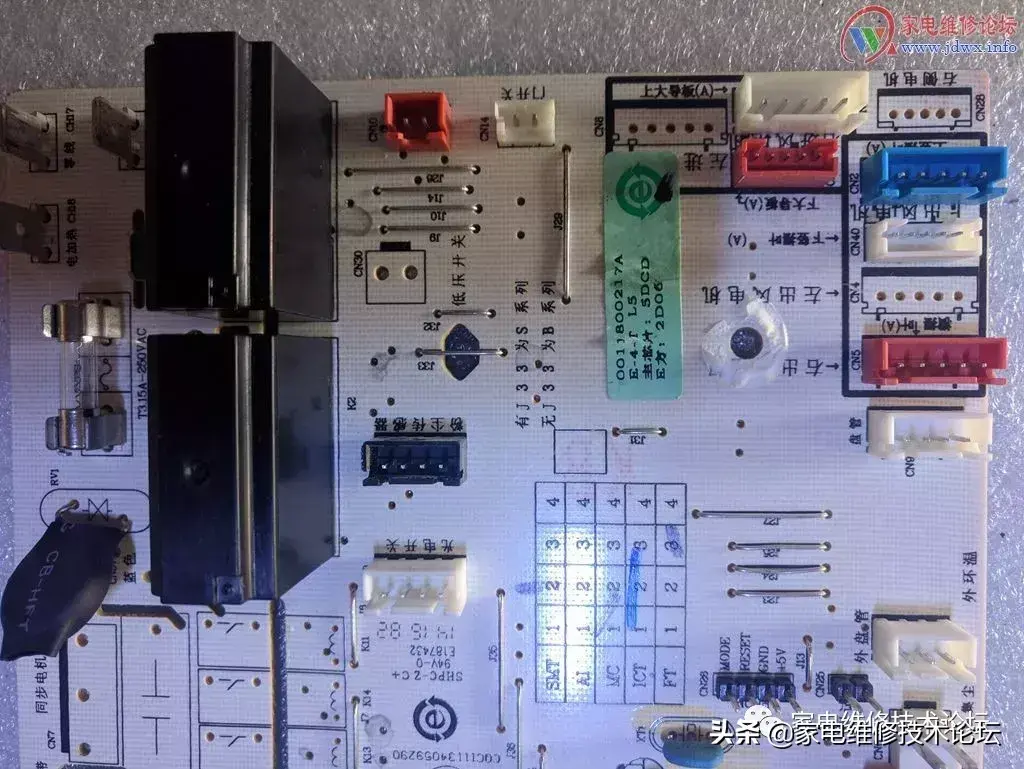

同事家海尔柜机运行突然停机，面板无显示，遥控器无反应，开机也没有自检声音。叫了外面空调维修工，量了主板上有220伏，直接说换主板。同事不心，又叫我这个空调外行去鉴定一下，本人因为有些电子爱好，略懂一些，拆开主板看外观没有烧痕迹，万用表一量，原来是主板12伏没有输出，决定带回家慢慢研究。

变压器初级是双线圈，电源控制芯片是TOP258PN，网上查此芯片控制电路图很少，上电量此芯片1脚0.5伏，2脚5.2-5.5伏跳变，3脚是空脚，4脚是主线圈控制脚有260伏，看来主线圈是好的，

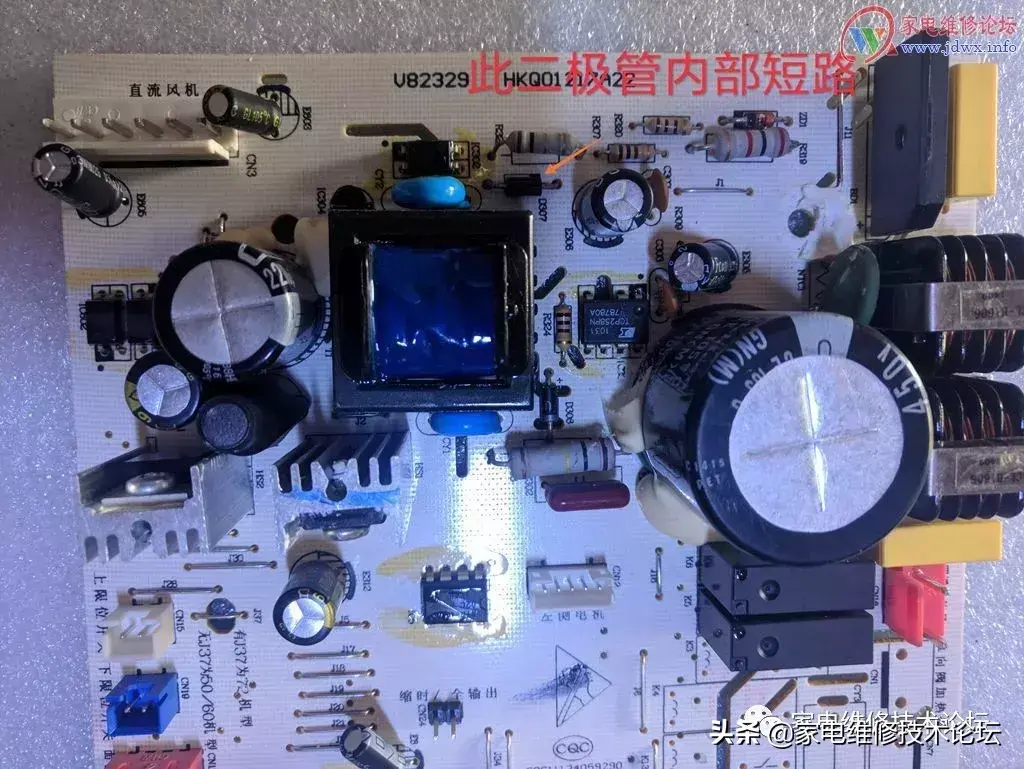

怀疑是此芯片问题，又到电子城买了个同型号更换上后，故障依旧，找不到相应图纸，没有了头绪，决定把芯片控制主线圈周边怀疑的元器件拆焊量，都好的，没辙了。决定换个思路，一直认为副线圈没有问题的，把副线圈几个元器件一个个量，终于发现外表好好的二极管长通了。就是它了，立刻换上，终于有12伏输出了

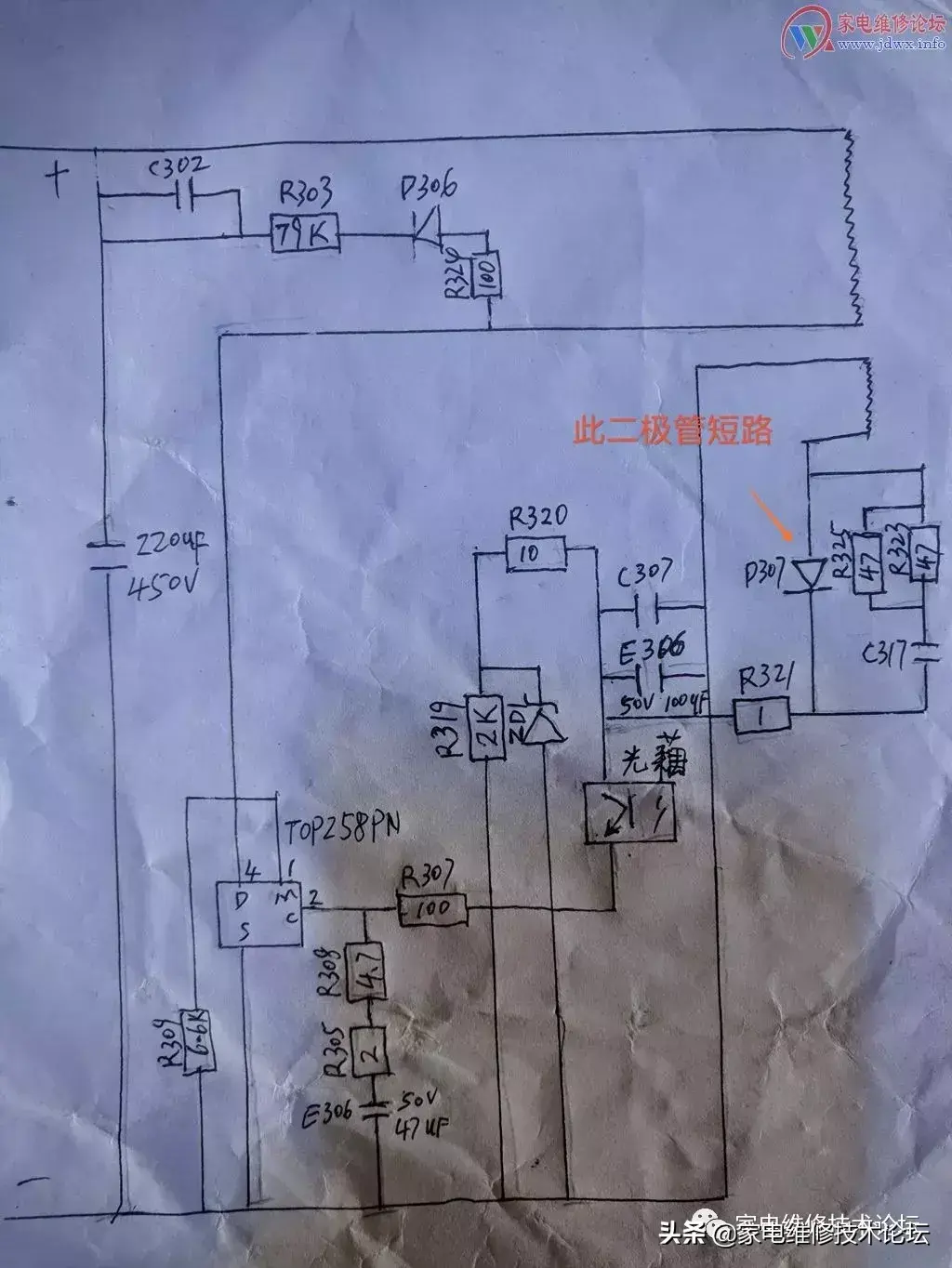

在通电正常的情况下，量得TOP258PN一脚是1.21伏，二脚是5.9伏，为了方便维修爱好者看图方便，依着电路板画了个局部电路图。

原文：https://www.jdwx.info/thread-777240-1-1.html

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

海尔、美的、格力是家电行业品牌三巨头，对于消费者来说，大品牌无疑是品质的最佳保证。那么，谁才是洗衣机行业的龙头？

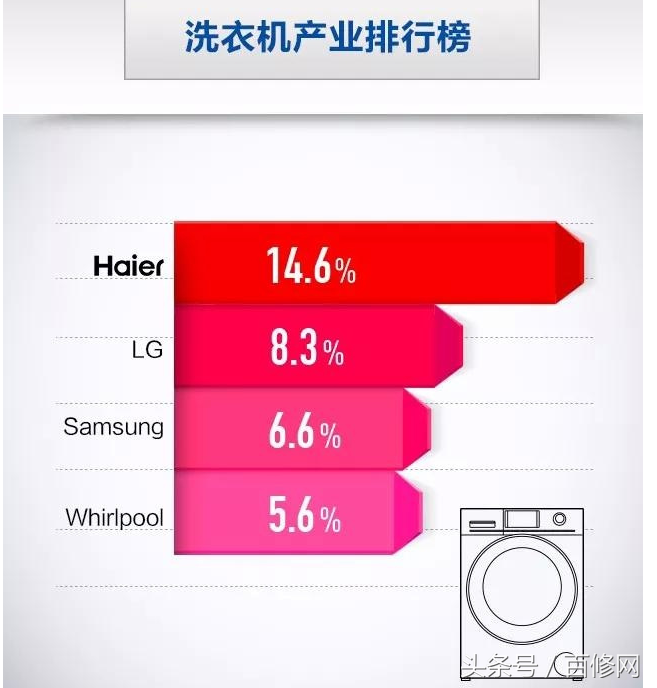

自1995年起，海尔洗衣机22年连续增长，连续20年在中国市场占据第一的位置。2018年初，世界权威市场调查机构欧睿国际的数据显示，海尔洗衣机以14.6%的全球洗衣机市场品牌份额位居第一，这已经是海尔洗衣机第9年获得全球洗衣机行业第一。

即便海尔洗衣精的销量遥遥领先，但是也不可避免的会遇到一些故障问题。

1、电机运转无力

首先，用两手指检查皮带是否磨损，如果两边的皮带能相碰，那就是磨损了，可以通过调整电机的位置来缓解皮带的磨损度。如果磨损的太厉害，那就需要专业的维修人员上门维修了。其次，皮带正常，可以尝试更换电容器。

2、洗衣机不运转

检查电源开关、电源插头是否松动、是否设置了电源按钮、是否打开水龙头、是否设定了预约功能等按照顺序依次检查一遍。

3、洗衣机排水异常

第一，是否已将排水管放下。第二，排水管末端是否浸在水。第三，排水阀座内橡皮密封圈是否被污物堵塞。第四，排水管是否高于地面15cm以上。

4、洗涤有杂声

首先，判断声音位置的来源，是否有杂物卡在洗衣机缝隙里，在洗衣之前，一定要把衣物口袋里的硬币等物品取出来。如果是在波轮下面，可以将洗衣机放倒或者取出内桶。如果声音是从底部发出，问题可能出现电机或者离合器上。

洗衣机是我们每个家庭都必备的家庭电器，是生活的好帮手，但是一遇到问题先尝试自己解决，实在解决不了，专业的技术维修问题还是要专业的人员来解决。
