分体挂壁式空调室内机安装全过程

一.安装前的准备工作

1.与用户交流确定安装位置

2.观察室内外的环境是否具备足够的空间

3.做好用户家具、电器等的防护措施

二.安装步骤

1、从包装箱里取出室内外机及安装附件;

2、 观察内外机组有无损伤,配件是否齐全;

3、在设计好的位置开墙洞;

4、在设计好的位置安装室内机组固定挂壁板;

5、 根据连接管的长度安装室外机组固定支架;

6、室内外机组电源控制线安装;

7、室内外机组连接管的安装;

8、检查安装无误及用户电源正常后通电试机;

9、 给用户讲解、填写安装卡、保修卡。

三.分体式空调安装工具

1.冲击电钻 2.开口器 3.水平尺、卷尺

4.活动扳手 5.呆扳手 6.内六角扳手

7.十六安带线插排 8.手锤、钢钎

9.钢丝钳、尖嘴钳 10.美工刀

四.在设计好的位置开墙洞

4.1 所需工具:

l重型冲击电转l开口器l定心钻头l手锤、钢钎l卷尺

4.2 开墙洞要求

•根据室内机安装位置合理设计墙洞高度。

•一般距地面2.1至2.25米高

•墙洞直径35~~~70厘米

•墙洞应内高外低

4.3 特别提醒:开墙洞前一定要注意观察室内外两侧的情况

l有无障碍物l有无电缆、电话线l主要观察:

室内预埋线、室外电缆、电话走线及下水管道等。

4.5 已经钻好的墙洞

五.室内机组的安装步骤:

5.1 室内机挂壁板安装所需工具:

•冲击电钻•12毫米直径的钻头•水平尺、卷尺•8×10的膨胀螺丝或自攻螺钉•14~17的呆扳手手锤

挂壁板安装要求

v距地面2.2~2.4米高

v距天花板20厘米以上

v挂壁板应水平安装

v安装牢固,应能承受60㎏的重量

5.1-1挂壁板的安装步骤:

找出水平并做好记号

5.1-2挂壁板的安装步骤:

用膨胀螺丝固定

5.1-3挂壁板的安装步骤:

固定好的挂壁板必须保持水平位置

5.1—4 安装好的挂壁板应符合以下要求:

l 水平位置l 下止口高度超过墙洞l 能承载60kg的重量

5.2 室内机组连接线的安装:

5.2-1 室内机组连接线的安装步骤:

•打开室内机进风格栅

•取下电源盒盖螺丝

•将电源线按颜色或编号对照插好并用螺丝压紧

注意:将裸线部分完全插入

5.2-2 将室外风机及电磁四通换向阀控制线插好

5.2-3 已连接好的内外机组连线

5.2-4 根据配管的走向,将机组壳体下部的外壳去掉一部分。

注意:使用剥线钳、锯条或刀片,不要损坏机壳的其他部分!

5.2-4 已经处理好的出管孔

5.2-5 根据走管方向将室内机连接管扳到指定位置

注意:1 .此操作应在室内机组有压力的时候进行。

2.操作时应缓慢轻力。

5.2-6内外机连接管

•粗管为气管•细管为液管

5.2-7将弯曲的连接管回直

方法:双手缓慢轻力的将连接管回直,同时用脚踏住连接管的一端并随之缓慢移动。

5.2-7 将室内机连接管堵头拧下

注意: 1.不能将连接管扭曲;

2.当拧下第一个堵头时应有气体 冲出,否则该机组不能使用!

5.2-8 操作要领:

l调整活动扳手间距使之夹紧螺帽和螺母

l连接管一端的扳手做为力矩扳手

l逆时针旋动螺帽直至将其拧下

5.2-9 内外机组连接的安装

方法:

l调整活动扳手间距使之夹紧螺帽和螺母;

l连接管一端的扳手做为力矩扳手;

l顺时针旋动螺帽直至将其拧紧。

5.2-9 喇叭口的连接方法

1.将锁紧螺帽后移露出连接管喇叭口,使其与接头处在同一直线上,用手仔细将螺母拧到底,再用扳手将其拧紧。

2.注意不能用力过猛,否则会将喇叭口损坏!

5.2-10 恢复室内机管路接头的保温层

方法:

1.将管路上的保温层拉过螺帽(限有弹性的保温层);

2.用随机附带的保温层包扎。

5.2-10 已恢复的保温层

5.2-11 连接室内机组排水管

5.2-11 排水管的接头必须用防水胶布包扎

5.2-12管路包扎

1.连接管、连机线和出水管包扎在一起;

2.包扎方向应由室内机向室内机;

3.包扎时注意将连机线置于连接管缝口,出水管置于下方;

4.扎带应均匀光滑,方向一致。

5.2- 12 扎带收头

方法:在分叉处收紧后用类似系鞋带的方法系紧

5.2- 13 待穿管挂机的室内机组

5.2- 14 穿管操作

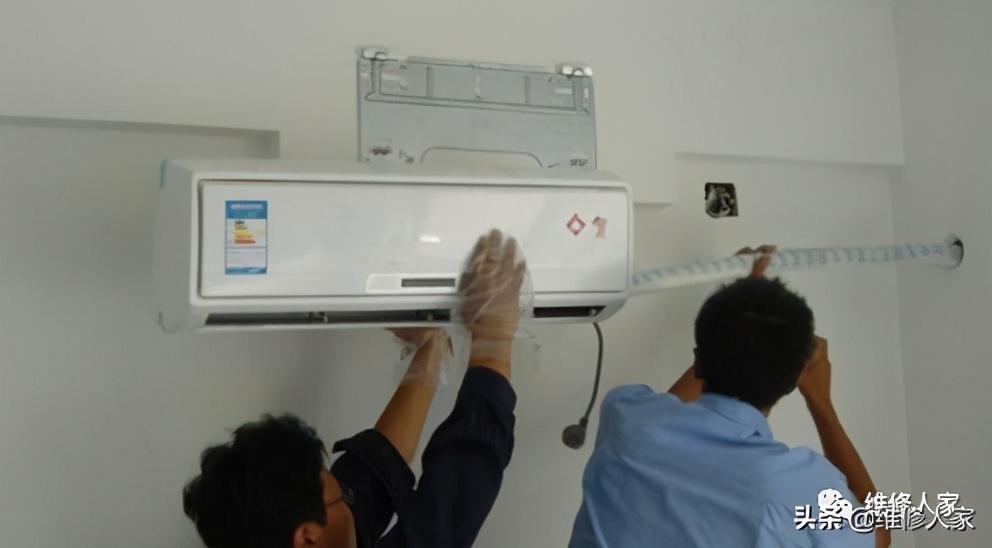

5.2- 15 挂机

5.2- 16 穿管整形

已安装好的室内机组

墙洞对比

空调安装维修操作注意事项

一、空调器安装的注意事项

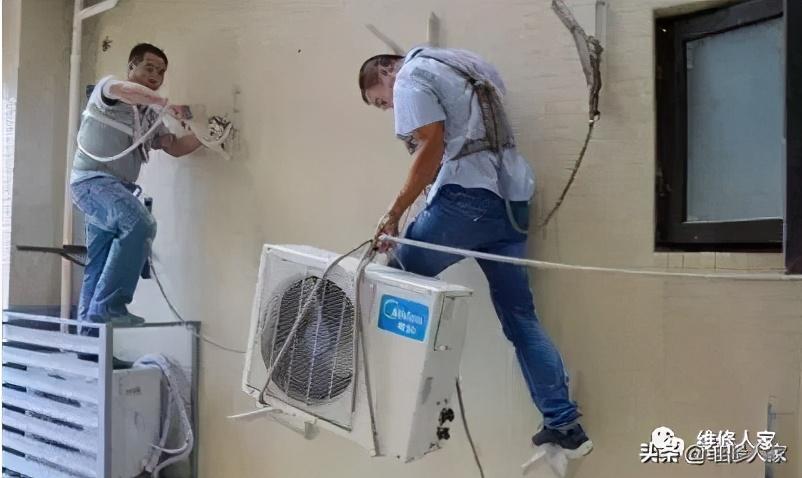

1、在可能导致人员坠落的场地进行空调器室外机组安装时,操作者必须系好安全带。安全带另一端应牢固的固定,以防坠落。

2、安装室外机时,必须两人同时在场。

3、安装空调器时,应注意防止维修工具或器材跌落,以免砸坏室内用品和砸伤室外行人。

4、空调器安装位置应注意以下几个方面:

①应尽量避开油烟重、风沙多、阳光直射、散热不畅或有高温热源的地方,还要避开易燃气体容易泄漏、有强烈腐蚀性气体、有人工强电或磁场直接作用的场所。

②安装高度应合理。分体壁挂空调器室外机组的安装高度应低于室内机,以使低压管路内的制冷剂液体能够顺利吸回压缩机。室外机组对地面的高度应大于2.5m,以避免影响室外人员的活动或避免出现意外事故。

③安装位置要有利于空气循环。室外机组风机的前方距建筑物的距离应大于1.5m,机组后面及侧面的进风孔应处于室外,不要使进风空气受阻。

5、制冷、制热管路的安装注意以下几个方面:

①室外机要先固定好之后,才能连接制冷、制热管路。

②安装制冷剂连接管前必须先确认室外机高低压阀完全关闭到位。

③安装制冷剂连接管时要避免使水分或其他杂物等进入连接管。

④制冷、制热管路的连接要严密,检査时除了用肥皂水检漏外,还要仔细观察连接处是否有油渍。如果有则说明该处有渗漏,应重新给予坚固处理。分体空调器的管路宜短不宜过长,过长的管路影响制冷制热效果。铜管的弯处不可有弯瘪,以保证制冷制热畅通无阻。

6、对内室外机连接管线所经过的墙洞,要求室内侧高、室外侧低。

空调器安装完毕后要堵住墙洞以防止雨水渗入损坏墙面和地板,也防止蚊虫的进入。封堵墙洞的材料一般是油泥、石膏粉、发泡剂和水泥,墙洞的外观应呈小半圆形、松紧适度、无缝隙,过紧会将水管压瘪,造成室内机漏水。

7、移机后重新安装时应注意以下几个方面:

①连线加长时,不应将原线剪断连接,应更换新的长度适合的连接线,新连接线应符合空调器使用的标准。

②因使用过的空调器一般都附着有尘污,在对接连接管接口前,应检査喇叭口及内侧是否有脏物,清除后方可盖上螺母。

③检查接线端子或其他有接线的地方是否有松动的现象,防止出现打火或其他隐患的发生,电线是否有老化的现象,如有老化的一定要如以更换。

④检査连接管、接头处是否有制冷剂泄漏的现象,用过一段时间的机器,如有制冷剂泄漏现象,在漏点一般会有油污的出现。

⑤测量空调器的绝缘电阻,防止空调器出现漏电的现象。

⑥安装完成后试机应测量以下几方面的数据并做好记录:有无异常噪声,高压压力和低压压力,进风口温度、出风口温度、温差、室内外环境温度,电源电压,空调器的工作电流。

二、空调器拆卸的注意事项

1、在可能导致人员坠落的场地进行空调器室外机组拆卸时,操作者必须系好安全带。安全带另一端应牢固的固定,以防坠落。

2、拆卸时,必须在断电后进行,以防触电事故发生。

3、遇到某些部件不能拆卸时,不能强行拉、扯、敲、撬,以免损坏连接部位。

4、拆卸导线时,必须记住各导线颜色、编号及安装位置,以便准确、快速安装。

5、移机拆卸。

① 拆卸室内机时,应防止冷凝水流进线路板。由于室内机接水盘、排水管内残留着一些冷凝水,因而拆卸室内机及搬移时,不能使室内机装有线路板的那头朝下,甚至翻转过来,而应使装有线路板这端稍高,让水从另一端流出来,这样可以避免冷凝水流进线路板, 防止开机时发生电气故障。

② 拆卸室外机时,应注意平衡避免振动摇晃,最后用塑料包好以便搬运。

③ 因使用过的空调器一般都附着有尘污,在拆卸连接管接口螺母时,要注意喇 叭口及接头处的清洁,防止灰尘、脏物进入管路,防止移机后工作时引起管路堵塞。如拆卸连接管时刚好碰上下雨,此时应用塑料袋包扎好管口,防止雨水进入引起冰堵。

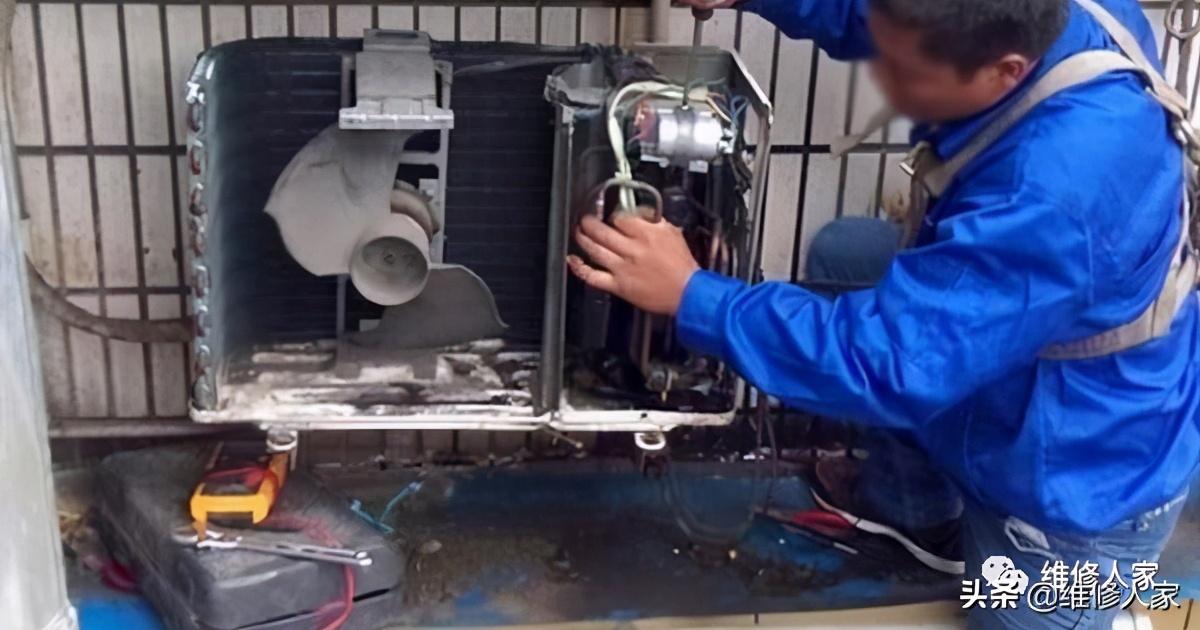

三、上门维修空调器的注意事项

1、在高空维修室外机时,维修人员要系好安全带。

2、进行电气作业时,必须同时参照说明书及机器内粘贴的电气线路图,应査明实物正确无误后才能进行。

3、带电进行线路检査时,应防止人体触及电路,发生触电事故。

4、升压电容器给室外机的电器部件提供高压电。进行维修前务必给电容器完全放电,否则充电的电容器会引起触电。

5、拆卸电气系统的器件前,应断开空调器电源,以防触电。若必须接通电源进行维修或检测电路,不要解除设备中任何带电的部分。当有过热或焦味的时候要及时断电,以免故障范围扩大。

6、当机内熔丝烧毁时,在査明短路故障原因之前,不可随便更换新熔丝,更不可随意用大容量熔丝来代替小容量熔丝。

7、更换室外机制冷配件时,应先回收制冷剂;更换室内机制冷配件时,应先将制冷剂收到室外机。

8、在使用气焊焊接设备、管道时,应注意由于氧气、乙焕气体、液化气体具有燃烧和爆炸等性能,应注意乙烷瓶、氧气瓶不得放置于阳光直射、火源、热源的地方;两根连接软管应完好无损;不得用扳手转动氧气瓶的安全阀,在使用过程中如果发现压力调节器损坏,应立即停止使用,并在关闭气瓶总阀门后更换;确保连接软管和氧气瓶无油污;应确保在制冷管路内无制冷剂的情况下对管路进行焊接。

9、焊接时应注意焊接操作前必须先放掉系统里的制冷剂(氟利昂);焊接过程中,要注意焊栓火焰不要烤到空调器其他部位;焊接时要注意被加热部位的温度,以免焊堵、焊化 管路;焊接制冷管路时要一气呵成,并且在焊接前,要把所有焊接部位清理干净,将管插接好,然后依次焊接;在焊接铜管和钢管过程中,应随时观察加热部位铜管颜色,当铜管表面光亮耀眼后,说明铜管的温度已接近其熔点,应及时加焊条,避免把将铜管烤化。另外,焊接动作要快,否则容易损坏铜管。

10、制冷剂的加注。

①目前进入维修期的空调器使用的制冷剂型号有多种,有的可以交叉替换,有的根本不能替换。加注制冷剂前应观察空调器后背铭牌标注的制冷剂型号,如误加注不同型号的制冷剂不仅会产生制冷差、噪声大等故障,甚至会影响压缩机的使用寿命。

②加制冷剂操作。如果需要在低压侧进行动态加制冷剂操作,使用复合式压力表缓慢地进行,不允许把制冷剂瓶倒置,并尽可能保证加入系统的为气体状态制冷剂。分体机必须保证此过程中室内、室外机处于连通状态。如果在系统完全无制冷剂的情况下加制冷剂必须先对系统抽真空,在保证真空度的前提下才可能充制冷剂。加制冷剂过程中同时观察系统的压力情况,如有异常应及时终止操作。

11、连接管路后要检漏。

维修空调器时,若进行管路连接,必须要检漏,以防止连接部位出现泄漏的现象,导致二次修理。

12、在进行检测制冷系统的压力、运行温度等参数时,需在室内、室外机连通状态进行。

连接压力表检测压缩机排气压力时,应在机子静态时接好压力表,以防运行时连接造成高温烫伤。当需用手触摸压缩机排气口至冷凝器段管路的温度时,应先用手指快速试探,以免造成烫伤。

13、通电运转。

在单独对分体机室外机组维修时,不得在高压阀门或低压阀门关闭的 情况下通电运行,避免压力过高产生系统爆裂事故或压缩机真空运转产生爆炸事故。在对室外风扇系统进行检査时,如果需要通电运转,必须保证在空调器面板和风扇网罩安装好的情况下进行。

14、压缩机检查与拆卸。

①压缩机的检查。如果需要对压缩机进行吸、排气性能检测,可单独拆下压缩机在空气中通电运转。严禁在封死压缩机排气口和吸气口的情况下运行压缩机,不允许利用压缩机进行抽真空操作。

②在焊接部位拆卸压缩机的吸气管或排气管时,应在通风良好处完全排出制冷剂气体。
