国内专业电脑电源大厂也做一些小玩意，拆解一款宽带数据适配器

前言

PoE供电器是一种基于PoE技术的供电模块，符合IEEE802.3af/at标准，可以为网络电话、网络摄像头、无线AP等设备供电。拆解的这款航嘉宽带数据适配器，实际上还是一款POE供电器，具备54V0.28A输出功率，满足为支持POE供电的设备供电。

航嘉这款POE供电器为八字线输入，方便根据场合更换不同长度的电源线使用。供电器具备两个网线接口，并用贴纸区分POE设备端口，带有电源和连接指示灯，方便了解设备状态，便于使用。下面充电头网就带来航嘉这款宽带数据适配器的拆解，看看内部的做工和用料。

航嘉15W宽带数据适配器外观

航嘉这款15W宽带数据适配器采用线体分离设计，方便实际各种场景下使用。

电源线两端分别是双脚插头和8字插头，规格为2.5A250V~。

测得线缆长度约1.5米。

充电器通体黑色，机身边缘弧面和亮面倒角设计，主体磨砂抗指纹。

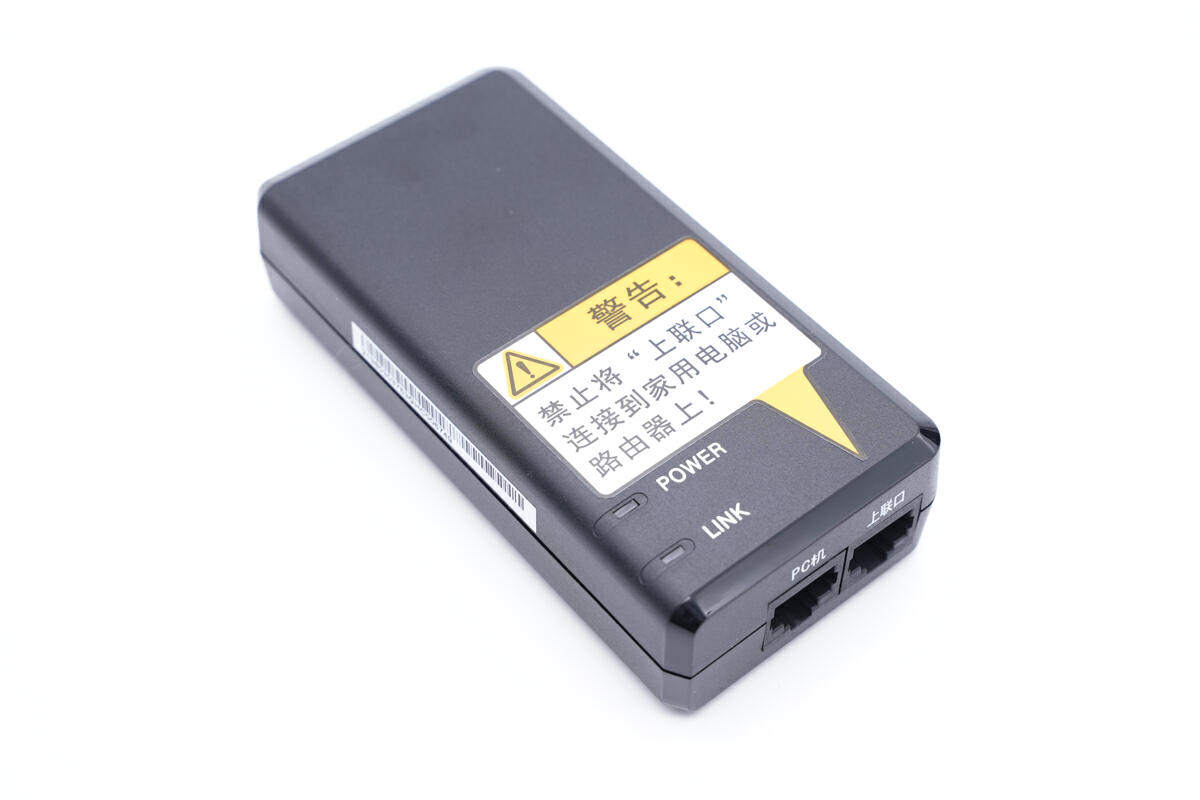

机身顶面贴有禁止将“上联口”连接到家用电脑或路由器上的警告标签。

一侧设有电源和连接指示灯，方便提示使用。

机身一端设有8字输入插口，独立模块设计。

另一端设有两个网线插口，插口旁分别印有PC机和上联口提示。

机身底部贴有适配器铭牌

型号：HKA02454003-8Q

输入：100-240V~50/60Hz 0.6A

输出：54V0.28A

深圳市航嘉驰源电气股份有限公司

适配器通过了CE、CQC认证。

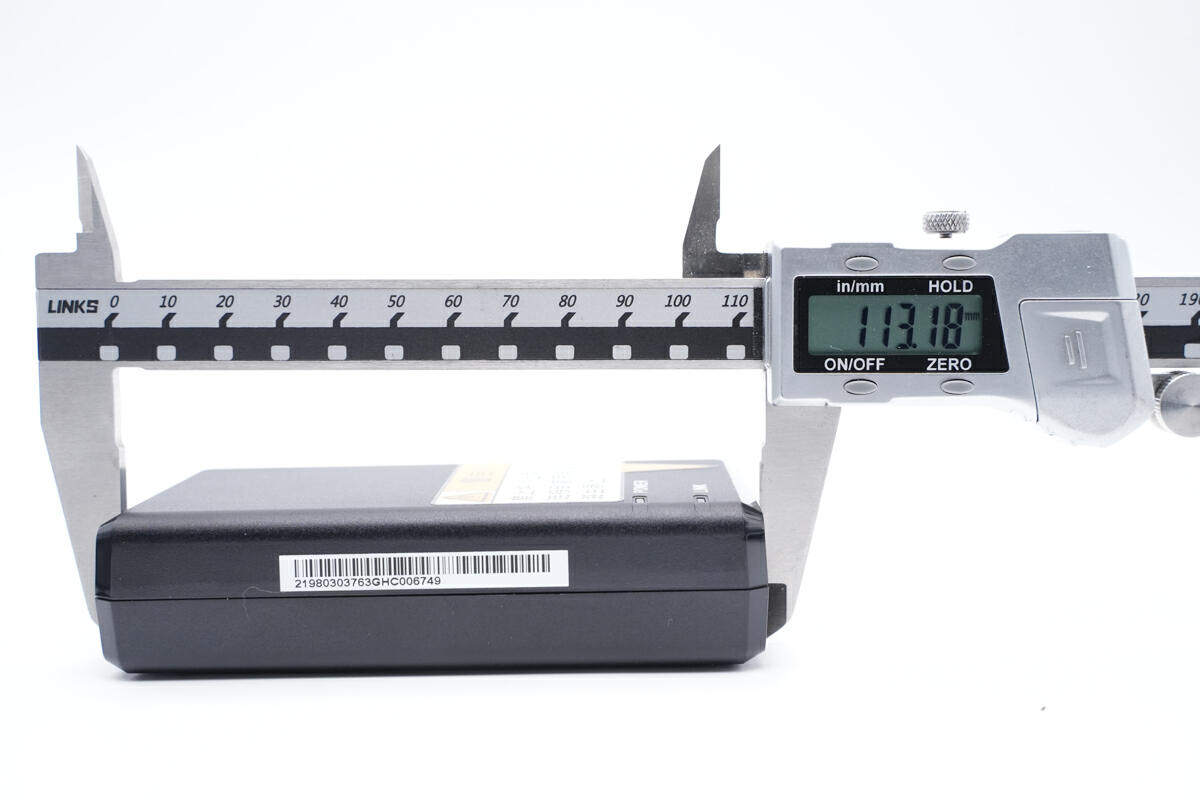

测得适配器机身长度为113.18mm。

宽度为55.37mm。

厚度为28.01mm。

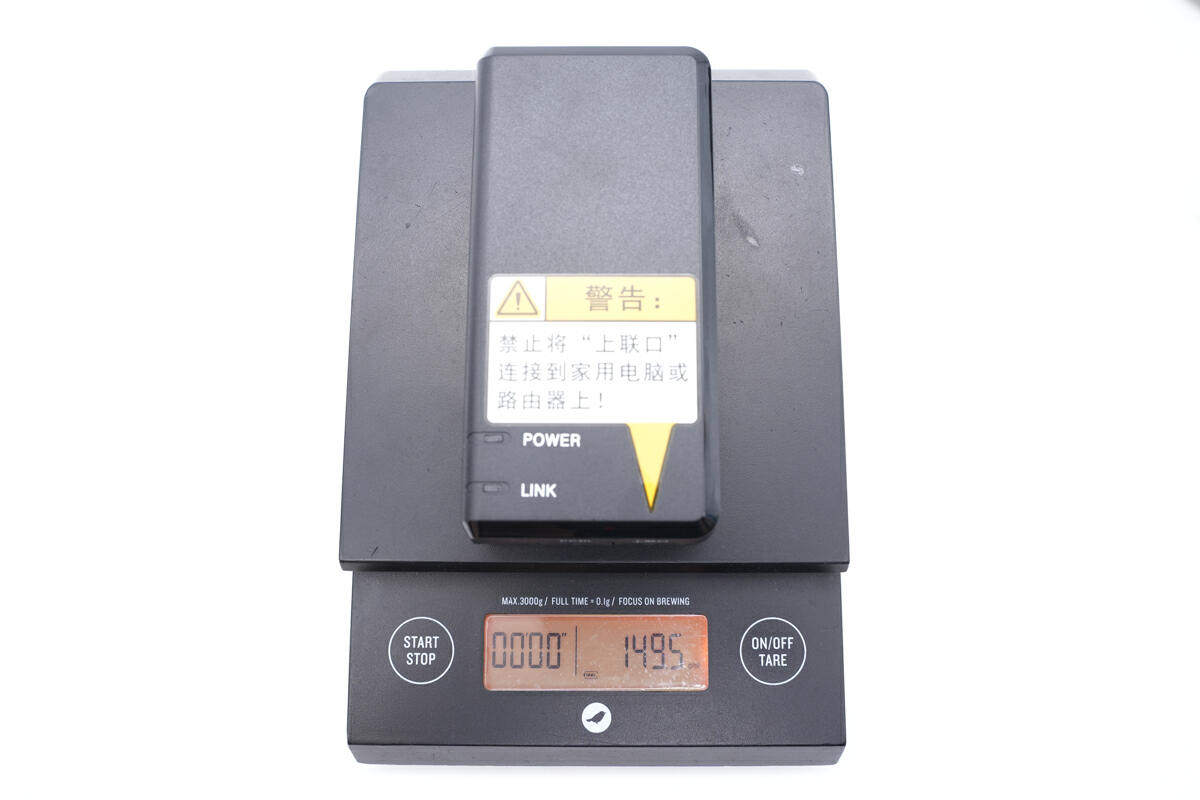

另外测得适配器重量约为150g。

通电后，适配器的POWER指示灯亮绿光。

航嘉15W宽带数据适配器拆解

将外壳拆开，采用的是超声波焊接封装。

PCBA模块一览，电解电容通过胶水固定。

开关管固定有散热片，变压器和网口插座通过白色胶水固定。

PCBA模块正面一览，右上角为交流输入端，焊接保险丝，压敏电阻，NTC热敏电阻，安规X2电容，共模电感，整流桥，高压滤波电容。在高压滤波电容上方是初级开关管，左侧是开关变压器。右侧焊接网口插座，网络变压器以及滤波电容和电感。

背面焊接初级主控芯片，反馈光耦和运放芯片。

电源输入端一览，焊接共模电感，安规X2电容和电源插座。

八字线电源插座一览，过孔焊接固定。

侧面焊接两颗保险丝，光耦以及LED指示灯。

输入端焊接两颗保险丝，其中一颗规格为3.15A，另一颗规格为6.3A。

6.3A保险丝连接压敏电阻，进行浪涌过电压保护，压敏电阻来自君耀电子，型号681KD14。

NTC热敏电阻丝印5D207。

安规X2电容规格为0.33μF。

侧面一览，焊接输出滤波电容，电感，蓝色Y电容，高压滤波电容，整流桥和共模电感。

共模电感采用绝缘框架绕制，磁芯通过不锈钢片夹持固定。

整流桥来自PY平伟，型号GBP307，规格为3A 1000V。

高压滤波电容来自AiSHi艾华，规格为450V47μF。

初级主控芯片丝印73L42a，采用SOT23封装。

初级开关管来自吉林华微，型号JCS4N60FB，是一颗耐压600V的NMOS，导阻为2.4Ω，采用TO220F封装。

用于检测初级电流的色环电阻。

为主控芯片供电的滤波电容来自红宝石，规格为50V10μF。

变压器来自航嘉，采用胶带严密缠绕绝缘。

蓝色Y电容来自SHM宏明电子。

EL1019光耦用于输出电压反馈。

输出整流二极管特写。

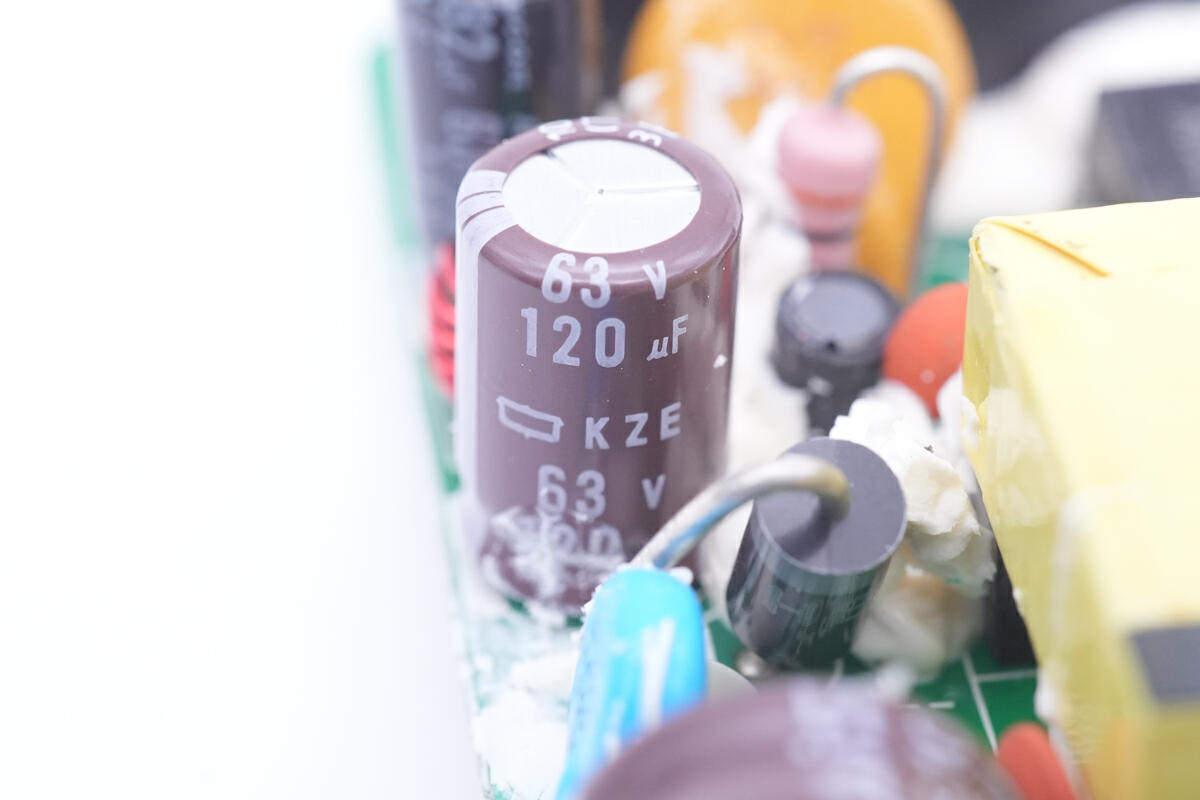

输出滤波电容来自贵弥功，规格为63V 120μF。

输出滤波磁环电感特写，采用双线绕制。

另一颗输出滤波电容来自红宝石，规格为63V82μF。

LM258工业级运放用于输出电压反馈调节。

网络变压器来自TNK讯康，型号QT24A12。

压敏电阻用于过电压保护。

色环电阻用于输出电流检测。

网口插座特写，内部为8针设计。

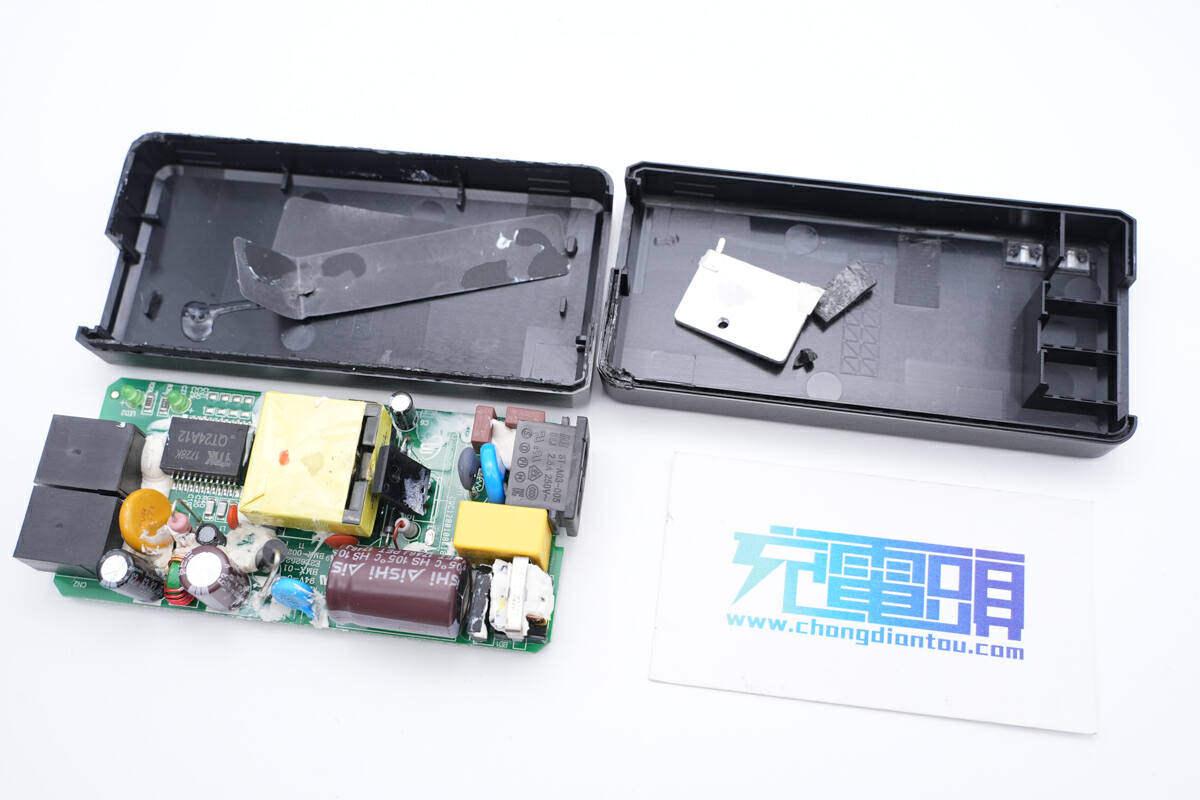

全部拆解一览，来张全家福。

充电头网拆解总结

航嘉推出的这款POE供电器为一体设计，连接交流电源线和网线接口即可使用。供电器两个接口采用贴纸区分，标注POE供电接口，并且带有电源和连接指示灯，便于了解设备工作状态。POE供电器输出为54V 0.28A，输出功率为15W，可满足小功率设备应用。

充电头网通过拆解了解到，航嘉这款POE供电器内置反激开关电源，采用吉林华微MOS管，输出采用肖特基二极管整流，初级滤波电容来自艾华，输出滤波电容来自贵弥功和红宝石，内部元件大面积打胶固定，内部做工用料扎实。
