索尼液晶电视KLV60EX640电源检修案例

索尼液晶电视KLV60EX640此板为同行转修板卡，据那个人说是烧板了，换了保险和MOS，上电无电压。接手过来上电测量待机3.3正常，因为只有电源板，只能强制打开电源，3.3接1K电阻到POWER-ON上电，各路无输出，3.3被拉低到2.5。

想着是不是3.3带载能力差，看芯片ICE2QR0665Z，大概测了下主要电压没问题，泄放和反激整流二极管正常。逛了一遍论坛无果。没头绪了，想着会不会是强制开机拉低了电压。断开只留待机3.3，然后接上个1W的LED背光灯珠，灯亮电源稳定无波动。没理由，带载应该正常。先放一边不管。隔天想起这板子翻看一下和上个师傅的聊天记录。发现人家换的原来是PFC的MOS。果断排除带载问题查PFC，一测量，芯片1608b供电短路，驱动引脚烧两电阻一个二极管，难怪强制开机3.3拉低。

原来是反激电压被1608b供电脚吃了，1608b手上无货只有1607b，经查脚位一样，换上，电阻根据经验上68欧和47欧，二极管根据电路从其他板拆了一个来用，装完上电强开，3.3和12V完美。PFC395V不管。12V和背光各自挂上负载，用自家主板开机，背光灯条亮，12V的灯珠也亮，各路电压稳定老化3个钟。维修结束。(作者：laohan家电/家电维修论坛www.jdwx.info)

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

索尼大法好！！！SONY WM-EX7修复手记……

前些天翻箱倒柜的找东西，结果要找的物件没找到，却意外在一个纸盒里翻出了一台磁带机——SONY WM-EX7。

一瞬间，万千思绪涌上心头……

在记忆中，这台机器应该有七八年没出现在我的视线里了，当年买回来的一个色系的CD机和MD机依然还在不时的把玩着，唯独这台机器一直没有找到过，只以为已经丢了。

因为在很久之前，这台机器就已经不能再用了——当年所有的磁带机，随着时间的流逝，传动皮带都会逐渐的老化，失去弹性，然后导致机器无法使用。

这台机器也不例外。

不过这次既然被我找了出来，也就证明和我的缘分未尽，那就听天命尽人事吧，试试看能不能修好。

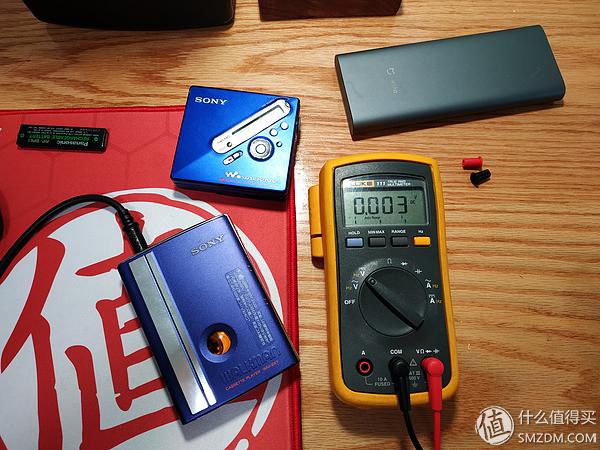

从MD中拆出一块口香糖电池，先量一下电压，确定电量充足后，装进EX7中，机器能够听到电机转动的声音，看来修复应该比较容易。

小心拆下四颗极小的螺丝，打开外壳，确认传动皮带已经老化，然后上淘宝，搜这个型号的皮带，果然找出好几家，价格从十余元到数十元不等，那就先买一条便宜的试试吧。

卖家承诺是原装皮带，皮带只要十元，但是邮费比较贵，最后包邮的价格是二十三元。

收到皮带后，第一时间换上，这台机器更换皮带非常容易，不需要拆开机芯，只要将皮带套上电机，然后绕过传动轮套上即可。

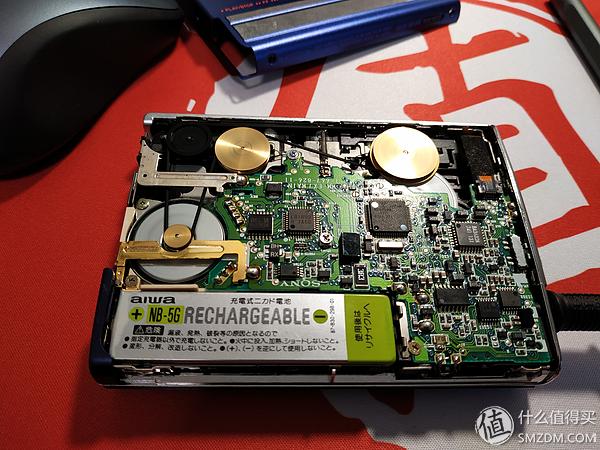

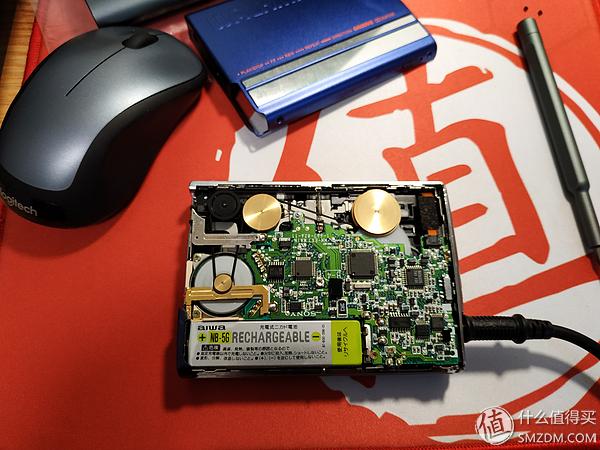

看看二十年前的PCB设计，SONY WM-EX7不亏是当年的顶级机型，居然用了八块集成电路……

维修这台机器就是这么简单，更换皮带后，一切正常。

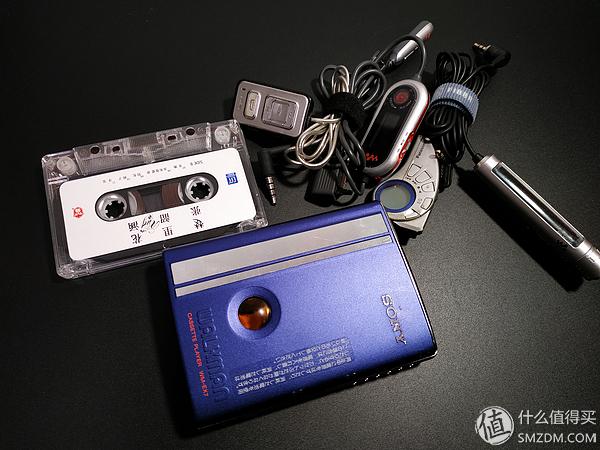

只可惜，当年的原装线控，早已不见踪影了。

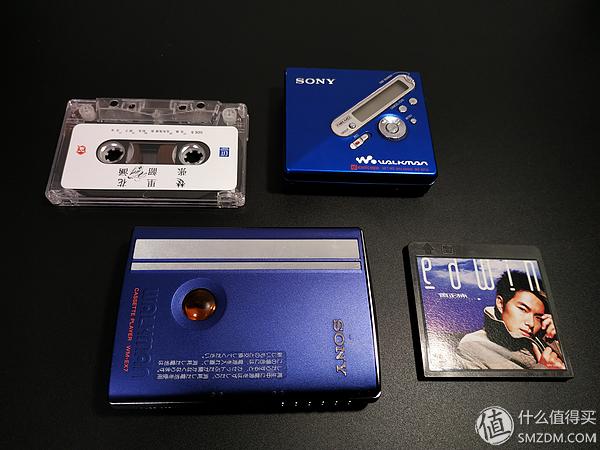

和同色系的MZ-N710来一个合影吧。

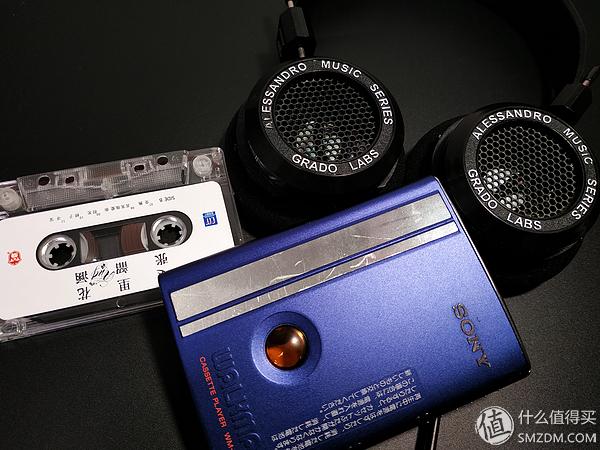

虽然没有了线控，会有很多功能无法操作，但最基本的播放还是可以在机器上实现的，插上耳机，依然还是当年的味道……

WM-EX7是索尼在1997年11月推出的经典机型，当年标配的是一款圆形的大眼睛线控。

SONY的EX系列一直被称为SONY的顶级磁带机，从1994年推出的为纪念walkman15周年的纪念机型WM-EX1开始，每年都会有一款单数机型上市。

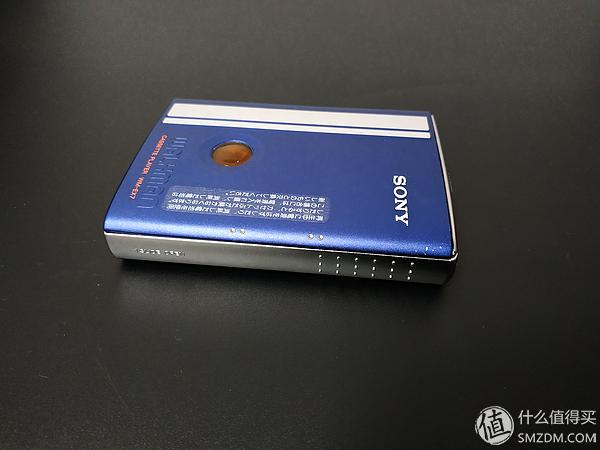

当年推出了WM-EX7后，这台机器的设计绝对给人的是一种震撼，机身两侧是由机床抛光出的一宽一窄两条斜纹反光面，十分强眼。

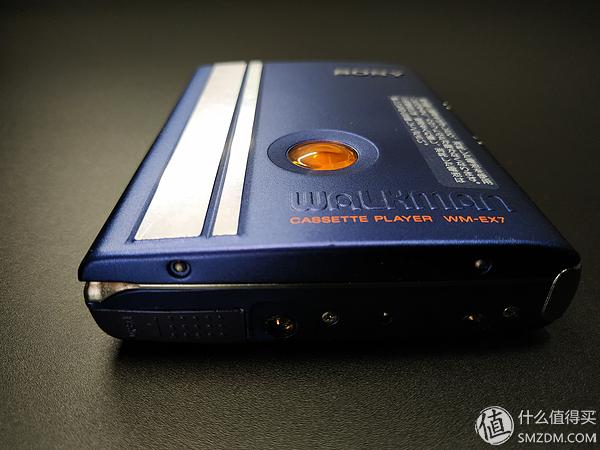

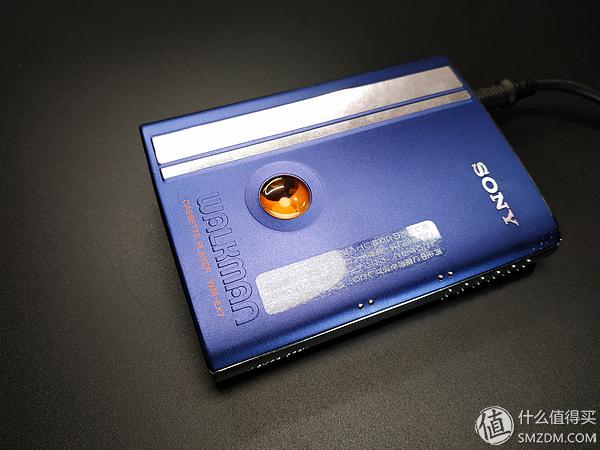

机身中间略下方有一橘色圆形透明窗，机身上角是斜纹抛光的SONY标志，下角是突起的wlakman字样。

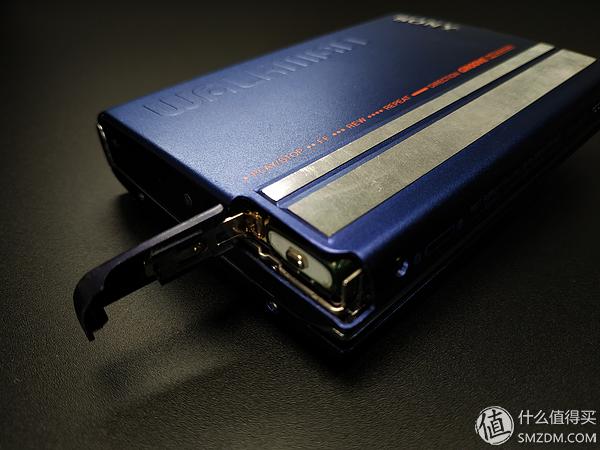

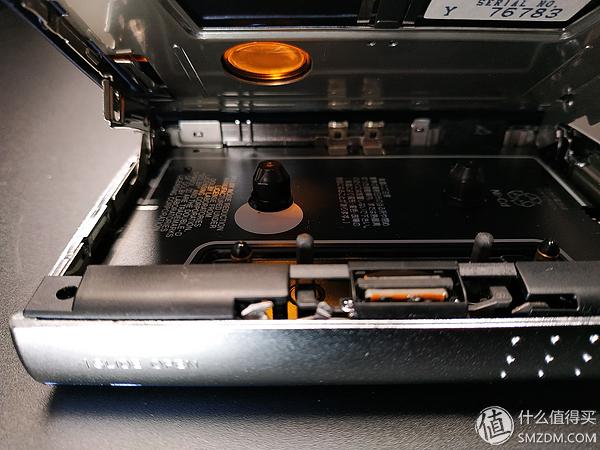

机身整体做了圆滑的弧型过渡，顶部是一根银色的合金装饰条，那就是OPEN，推动这个合金装饰条即可打开机盖。

整个带舱的主体部分都是由不锈钢制成，正面的机壳就固定在这不锈钢框架上。

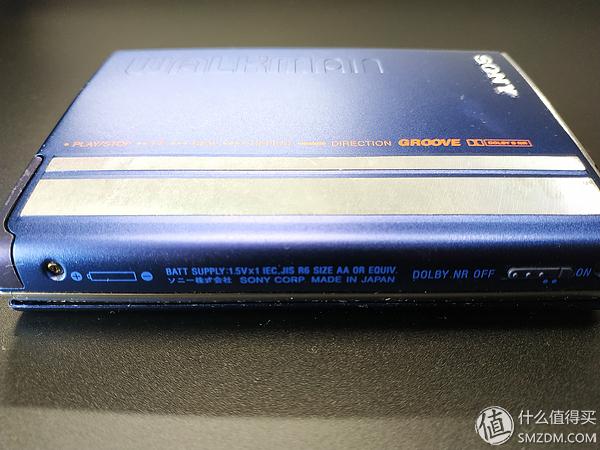

机身的底部有一个DOLBY调节开关，这也是该机唯一在机身上能够调节的功能。

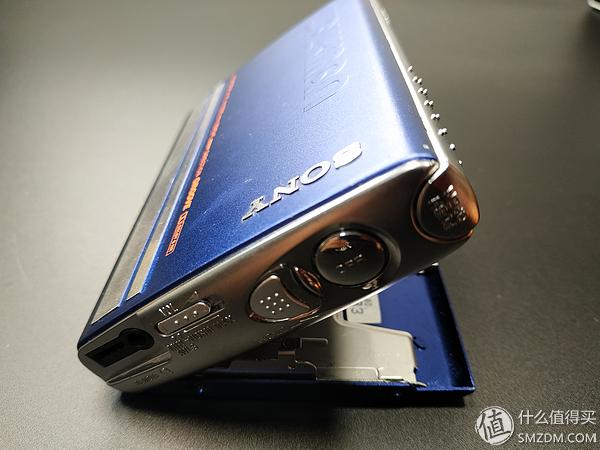

机身右侧的线控插口、音量调节开关、锁键开关、OPR键。音量调节只有三个不同档位，但是OPR键就比较神奇了，这个OPR键充分反映了WM-EX7的全逻辑操控。停止中短按1下进入PLAY；进入PLAY后长按可以选择A面或B面；PLAY中短按1下停止播放；PLAY中短按2下可AMS+1，快进一曲，并有滴滴声；PLAY中短按3下AMS-1，倒回一曲，并有滴滴声；PLAY中短按4下，进入REP；停止中短按2下，进入FF，并有滴滴声；停止中短按3下，进入REW，并有滴滴声……

WM-EX7的机芯沿用了EX系列考究做工精湛的合金钢机芯， 锰钢制成的翻带臂 ，更有36倍速度的快进、快倒和选曲。

这台从发布距今已经有二十二年的经典机型，展示了当年SONY无与伦比的设计实力！

再次回顾一下磁带Walkman的大记事表吧——

1979年7月：索尼TPS-L2正式上市。390克！原配耳机MDR-3L2。同时推出WALKMAN概念！

1981年5月：索尼推出WM-2和TPS-L2改进版WM-3原配耳机MDR-4L2，输出功率20mW+20mW。使用A型电池使用时间近60小时。

1982年1月：索尼WM-F2，看上去像WM-2的加长版。

1982年2月：索尼录放机WM-R2。

1982年2月：索尼WM-D6。这是一款传奇的随声听，作为索尼公司第一台专业随声听第一台运用了杜比降噪-B的以及第一台走带精度达到0.04%WRMS（抖晃率）的随声听，出厂价高达60000日元！！！！

1982年10月：索尼WM-7，第一台自动翻带和运用了轻触式按键的随声听。索尼WM-DD，走带率达0.08%。

1983年2月：索尼推出运动机型WM-F5，看上去像WM-F2的防水改进版

1983年3月：索尼伸缩机型WM-20。WM-F20则是前者的收音型号。

1984年1月：索尼WM-F15，收录版WM-F65同期发售

1984年2月：索尼WM-D6改进版WM-D6C上市，时价64000日元！！！！！第一次运用杜比-C的随声听WM-DC2及其简化版WM-DD2推出

1984年6月：索尼WM-30上市，以及增加TV伴音/FM/AM的WM-F30上市。索尼WM-R15上市，收音版WM-F85在1985年2月上市。同时索尼WALKMAN销售1000万台！！！

1984年10月：索尼WM-40，它是伸缩系列里唯一一款自动翻带机型

1985年3月：索尼WM-55

1985年5月：索尼WM-F55

1985年10月：索尼WM-101及WM-F101（收音版），第一批使用口香糖电池的机器！索尼WM-50。爱华推出HS-R8，第一款运用线控的随声听（线控和耳机是分开使用的）

1986年4月：索尼推出神经病机型WM-F107，太阳能！！！！！！在晴天时阳光照射4小时就能够充满电

1986年6月：索尼WM-101录音版WM-R202上市。同期WALKMAN累计销售2000万台。

“WALKMAN”一词被载入牛津英语词典。

1986年10月：索尼WM-202收音版WM-F202上市。索尼推出WM-101的改进版WM-102/WM-104。

1986年11月：索尼推出女用机型WM-109也是第一台带遥控器的随声听。

1987年2月：索尼推出WM-51，它与之后的F51/51/F52等一系列被称为内藏耳机式随声听

1987年3月：索尼推出WM-F109（109的收音版）

1987年5月：索尼推出WM-F203（102的收放版）

1987年7月：WALKMAN累计销售3000万台

1987年10月：索尼推出WM-F51（51的电视伴音/FM/AM版）

1987年11月：索尼推出WM-F502（501的电视伴音版）。

198年3月：索尼推出 WM-52（51的改进版）

1988年3月：索尼推出无线耳机的的开山之作WM-505，实际上它是501使用无线耳机的改进型。由于信号采用无线传输，因此其音质并不好。

1986年6月：索尼推出WM-F52

1988年7月：索尼推出具有杜比B/C的WM-550C以及收音版WM-F550C，还有其WM-550C的杜比B缩水版本WM-150。同期WALKMAN累计销量4000万台

1988年11月：索尼推出具有DBB和杜比B/C的WM-701C，一个月之后推出收音版WM-F701C，7系随声听具被完备的线控系统，701C有一款采用纯银机壳版本，为索尼WALKMAN

10周年纪念版产量仅200台，是极品收藏呀！！！！！

1989年6月WALKMAN销量达5000万台。

索尼推出传奇单放机WM-DD9，该型号被认为是高性能，高音质，高品质的首选机。搭载改进DBB--EX DBB，原配耳机是索尼5系的旗舰型号MDR-E575。其后简化版WM-DX100推出

1990年：索尼推出EX系列的开山之作WM-EX80。它是第一次在磁带随身听上使用液晶线控，AB自动翻面。EX并不是单放的意思，而是EXTRA（特别的，非常的）字根的缩写，此后凡收放用FX，收录放用GX。

1990年7月：索尼推出WM-805。这是第一台带液晶遥控的无线WALKMAN。

1990年11月：索尼推出EM-EX90。长的之怪！！！

1992年：WALKMAN全球累计销量1亿台！

1992年11月：索尼推出WM-EX909。它是第一台使用空白自动跳过功能的随声听。

1993年2月：索尼推出WM-EX808，第一次引入ALVS。机体厚度20.3mm，号称“薄丈夫”。其后又推出了其不锈钢版本WM-EX808HG

1993年11月：索尼推出WM-EX909

1994年7月：索尼推出其15周年纪念版WM-EX1，采用带仓顶部开门，创造了历史上销量最大的随声听，次年推出改进版WM-EX2/WM-EX3

1995年11月：索尼第二款纪念机型WM-FX2（16周年纪念）收音效果超好！累计销售1.5亿台！

1996年11月：索尼推出完美艺术品WM-EX5。对这款机器我简直没话说了！太美了！

1997年2月：索尼推出与WN-EX5造型和功能类似的WM-FX5

1997年11月：索尼推出WM-EX7。架构又重新回到了侧开门的老路上来了，做工扎实，及为省电！是绝对的精典！

1998年10月：索尼推出耐力高手WM-EX9。号称时间是100H，一年后推出廉价版WM-EX900

时间缩短到78H。EX9的长时播放是牺牲了音质为代价的！

1999年3月：累计销量1.86亿台

1999年7月：索尼推出20周年纪念版EM-WE01

1999年9月：索尼推出WM-EK3和WM-FK5

1999年10月：索尼推出最后精典！WM-EX20，厚度为16.9 mm（最薄的）播放时间100H，音质同样糟糕！同期推出WM-EX600，WM-EX900，WM-GX323

2000年9月：索尼推出WM-GX200

2000年10月：索尼推出WM-EX2000，WM-EX610，WM-EX615，WM-EX910！

下一步，打算为这台机器重新配上一副原装大眼睛线控，嗯，这台机器应该能传家！！！
