索尼液晶电视KLV60EX640电源检修案例

索尼液晶电视KLV60EX640此板为同行转修板卡,据那个人说是烧板了,换了保险和MOS,上电无电压。接手过来上电测量待机3.3正常,因为只有电源板,只能强制打开电源,3.3接1K电阻到POWER-ON上电,各路无输出,3.3被拉低到2.5。

想着是不是3.3带载能力差,看芯片ICE2QR0665Z,大概测了下主要电压没问题,泄放和反激整流二极管正常。逛了一遍论坛无果。没头绪了,想着会不会是强制开机拉低了电压。断开只留待机3.3,然后接上个1W的LED背光灯珠,灯亮电源稳定无波动。没理由,带载应该正常。先放一边不管。隔天想起这板子翻看一下和上个师傅的聊天记录。发现人家换的原来是PFC的MOS。果断排除带载问题查PFC,一测量,芯片1608b供电短路,驱动引脚烧两电阻一个二极管,难怪强制开机3.3拉低。

原来是反激电压被1608b供电脚吃了,1608b手上无货只有1607b,经查脚位一样,换上,电阻根据经验上68欧和47欧,二极管根据电路从其他板拆了一个来用,装完上电强开,3.3和12V完美。PFC395V不管。12V和背光各自挂上负载,用自家主板开机,背光灯条亮,12V的灯珠也亮,各路电压稳定老化3个钟。维修结束。(作者:laohan家电/家电维修论坛www.jdwx.info)

家电维修论坛是专业的家电维修技术交流社区,学习电子电路基础知识,分享家电维修技术资料,交流家电维修技巧经验,获取更多精彩内容请关注家电维修论坛。

SONY液晶电视KDL-50W700B灰屏故障修复

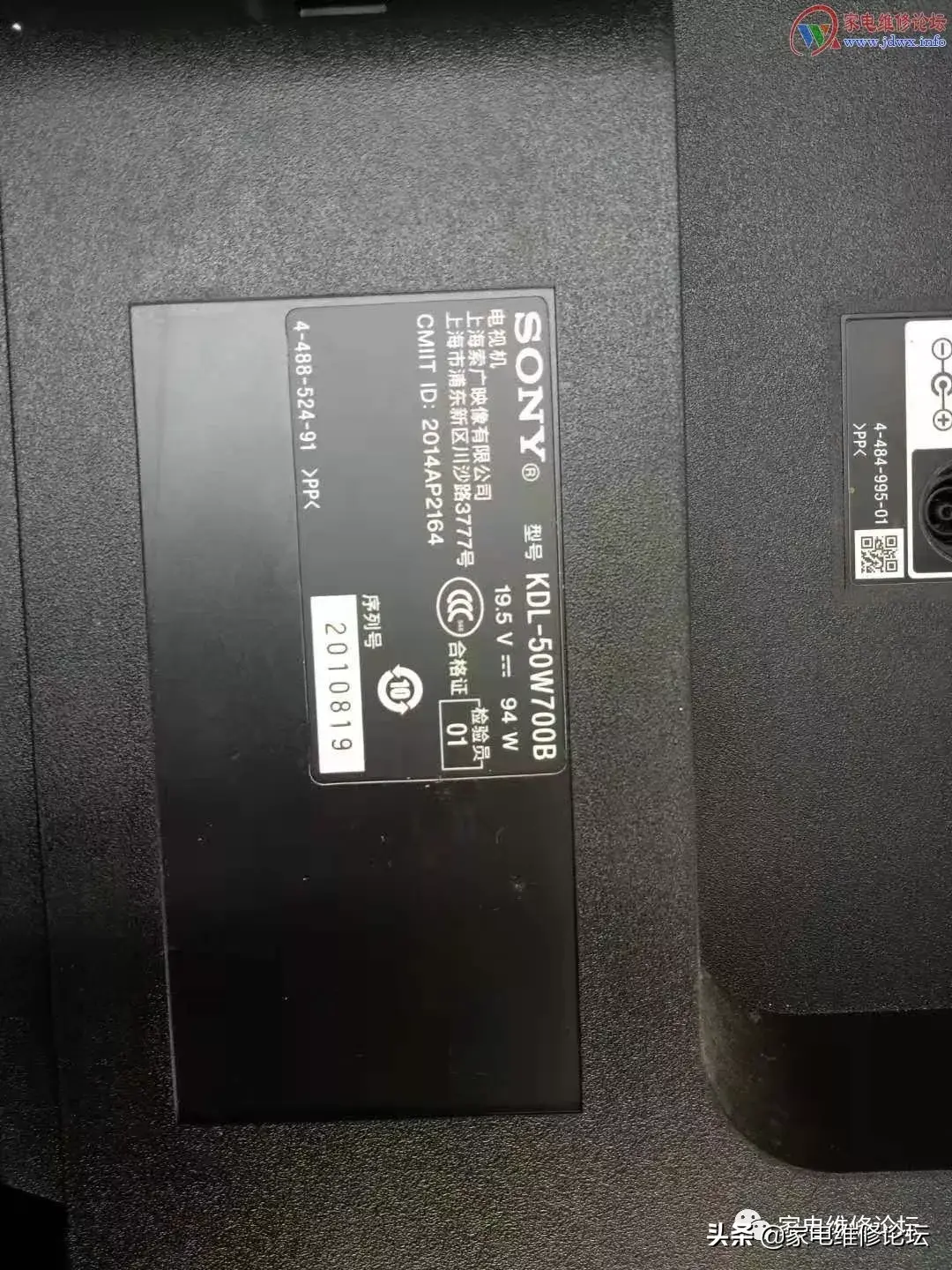

SONY液晶电视KDL-50W700B灰屏故障型号:

半屏正常:

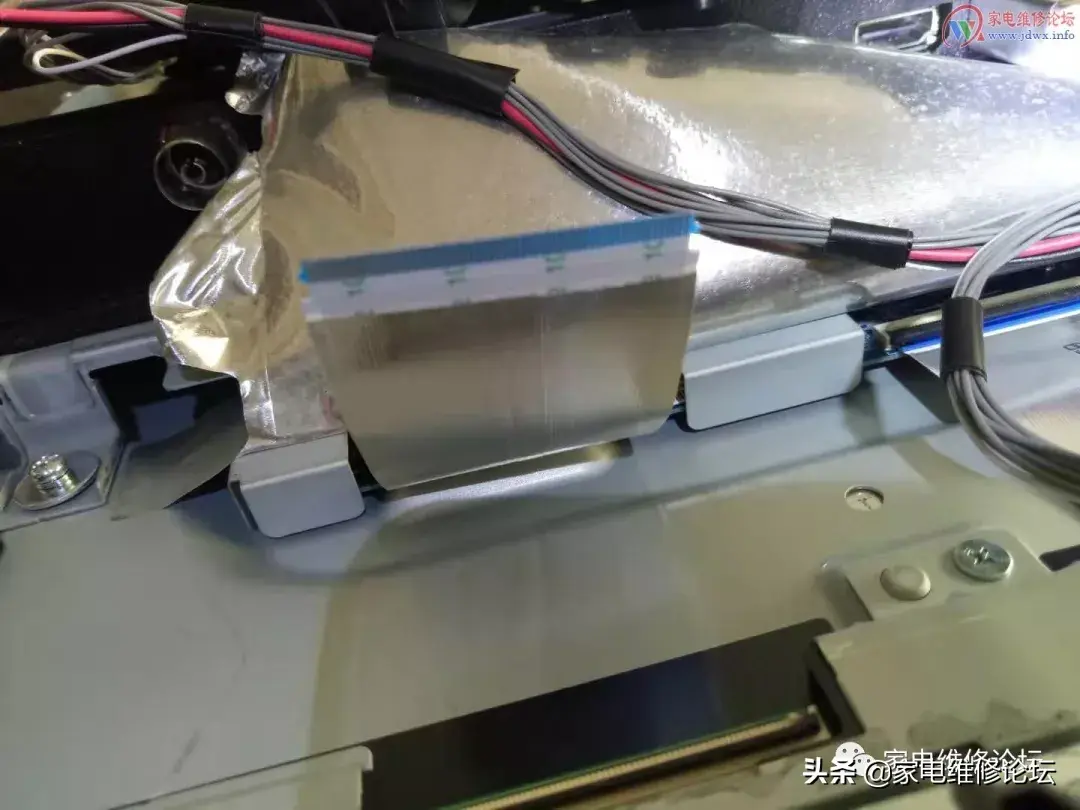

隔离左排3-9,

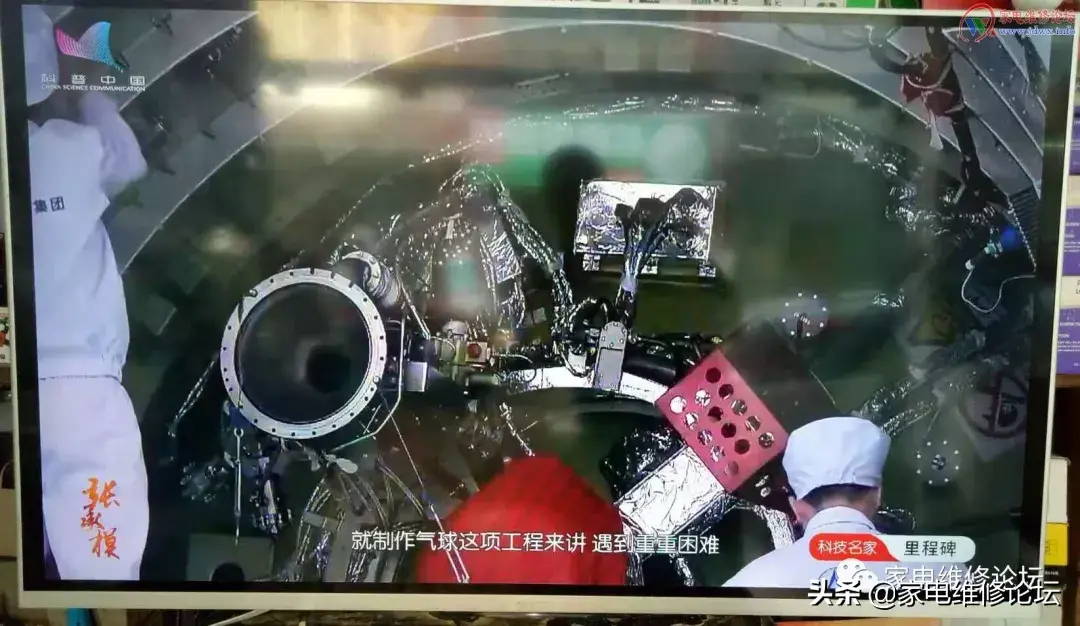

图像基本正常:
