HomePod拆解实测：维修不易且用且珍惜

【手机中国新闻】经过数次跳票，苹果的智能音箱HomePod终于在近期正式上市。近日知名拆解团队iFixit也在第一时间拆解了这款产品，iFixit团队称HomePod在细节方面的做工依然保持了苹果的高水准，不过它的拆解难度非常高，必须使用热风枪、拆机片、刀等工具暴力拆解才能将其拆下。

HomePod拆解

在拆解的过程中，iFixit团队还发现了很多细节。比如在HomePod中有一个隐藏的14针接口连接器，他们推测这个接口可能用于产品测试或编程，而HomePod表面则有一层纤维材料的保护罩。

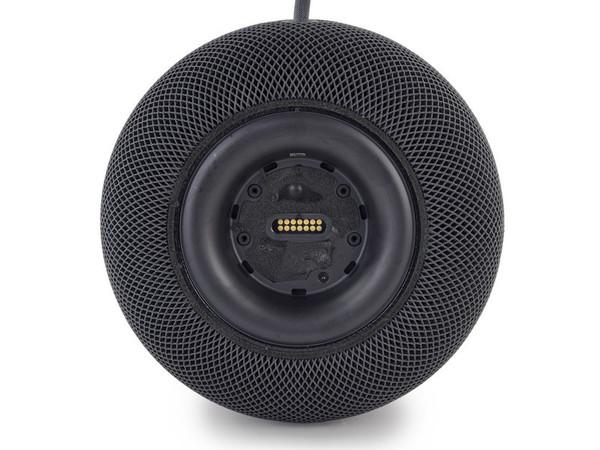

HomePod底部14针脚接口

此外，HomePod内部还拥有一颗Apple A8芯片，以及1GB的运存和16GB的存储，不过目前HomePod只能通过Apple Music或者AirPlay功能播放音乐。

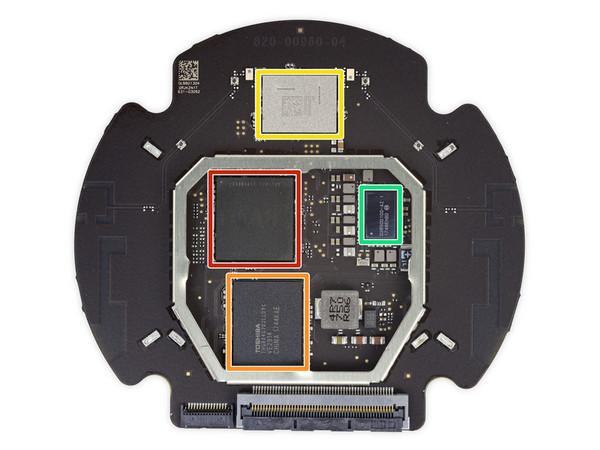

HomePod主板

最后，iFixit团队总结称HomePod是一款非常难以修复的产品，并给出了1分的维修评价。看来用户在使用HomePod时还需谨慎一些，毕竟修复困难且保修价格不低。但是这台HomePod就是一个长年放在桌子上的产品，理论上应该很难坏掉吧。

拆解报告：小米Redmi电脑音箱

Redmi电脑音箱是小米旗下Redmi品牌首款专为桌面设备研发的音频外设，在外观上，采用了圆柱形一体式机身设计，通过精致织网布艺包裹，能够适配各种家具风格；还设计有RGB幻彩灯带，支持5种风格灯效，律动模式还可以随着音乐实时律动，提升氛围感。

功能配置上，搭载了双钕铁硼全频扬声器，搭配双无源辐射器，提供均衡三频和震撼低音效果；搭载专业DSP音频处理器，支持均衡全频、强劲低音、纯净人声、震撼游戏、沉浸影院五种EQ音效，满足各种使用场景；内置有麦克风，可以进行更好地语音交流。连接方面，支持USB、蓝牙、AUX三种模式，能够适配各种音源设备。下面就来看看这款产品的详细拆解报告吧~

一、小米Redmi电脑音箱开箱

Redmi电脑音箱包装盒采用了长条形设计，正面展示有产品外观，品牌LOGO和产品名称。

包装盒背面介绍了产品的功能特点和部分参数信息。

Redmi电脑音箱使用说明书。

Redmi电脑音箱正面外观一览，采用了圆柱形设计，通体织物包裹，观感简约，适配各种桌面摆件。机身顶部设置有功能按键，用于多功能低调节。

机身右侧还设计有旋钮，一键多用，无极调节。背部塑料盖板CD纹理装饰，非常精致。

机身背面设计梯形底座，两端设置防滑脚垫，中间贴有产品标签。

标签上产品信息一览，产品名称：多媒体音箱，产品型号：ASB02A，额定输入：5V-2A，电池容量：1500mAh（典型值），制造商：北京悦米科技有限公司，中国制造。

底座上的防滑脚垫特写，硅胶材质，稳定防滑，缓震。

底座下方连接一体式电源/音频线，左侧设置3.5mm音频输入接口。

电源/音频线特写，长度适中，能够满足使用。

电源/音频线接口采用了USB-A与Type-C二合一设计，能够适配显示器、电脑、手机、平板等各种数码设备。

电源/音频线Type-C接口特写。

接通电源，Redmi电脑音箱RGB幻彩灯带效果一览。

我爱音频网采用CHARGERLAB POWER-Z KM003C测试仪对小米Redmi电脑音箱进行充电测试，输入功率约为5.05W。

二、小米Redmi电脑音箱拆解

进入拆解部分，取掉音箱正面出音孔盖板。

盖板内侧结构一览，采用了“蜂窝状”出音孔设计。

盖板上功能按键内侧结构一览，下方雕刻产品材质“>ABS<”

出音孔盖板下方结构一览，两端设置两个全频扬声器，并分别配备一个无源辐射器；中间设置有功能按键的小板。

腔体两端与盖板交接处，贴有海绵垫缓冲。

双钕铁硼全频扬声器特写。

无源辐射器特写，用于提升低频量感。

功能按键小板电路一览，中间贴片焊接两颗功能按键，左右分别设置指示灯和麦克风。

驻极体麦克风特写，用于语音通话、游戏沟通、远程会议等场景拾音。

LED指示灯特写，用于反馈音频输入模式，通过海绵罩密封，防止漏光。

卸掉螺丝，掀开扬声器盖板结构。

腔体边缘同样贴有海绵垫，保证音箱腔体的气密性提升音质。

全频扬声器侧边特写，背部贴有海绵垫缓冲，降低腔体共振。

全频扬声器背面特写，贴有二维码标签。

无源辐射器背面特写，雕刻“BT983”。

扬声器与主板通过插座连接，打胶加强固定。

扬声器线缆通过海绵包裹，防止共振产生杂音。

侧边旋钮的小板结构一览。

拆掉侧边旋钮键帽。

旋钮键帽内侧结构一览，材质为PC+ABS。

音箱内置电池结构一览，通过支架固定。

电池导线通过橡胶束线器固定，防止在腔体内共振产生杂音。

取掉条形灯带的导光板。

条形灯小板上丝印“HXR-1 94V-0”信息。

条形灯带的RGB灯珠特写。

卸掉螺丝，取掉电池固定支架。

卸掉螺丝，取出音箱主板，主板一侧电路一览。

主板另外一侧设置有金属板与腔体固定，同时用于增强散热。

取掉金属板，下方主板电路一览。

金属散热板内侧特写，贴有导热垫连接主板。

AUX音频接口母座特写。

板载蓝牙天线特写。

MVSILICON山景BP1048B2高性能 32 位蓝牙音频应用处理器。内置高性能32位RISC内核，最高频率288MHz，支持DSP指令，集成FPU支持浮点运算；集成 320KB SRAM，32KB I-Cache，32KB DCache，内置 16Mbit FLASH，存储代码及数据。

BP1048B2支持4路16bit Audio-ADC，SNR≥94dB；最大支持 4 路数字麦克风或 2 路模拟麦克风，Audio ADC 0通道带AGC功能。支持3路24bit DAC， SNR≥105dB；支持直驱16Ω或 32Ω耳机，最大输出功率40mW。

MVSILICON山景BP1048B2详细资料图。

处理器外围220μF 10V耐压的滤波电容。

Ltkchip联辉科LTK5328 2x8W双声道音频功率放大器，内置自适应升压，具有PBTL功能，AGC防破音功能，支持AB/D类模式切换，自适应同时具备超低底噪、超低EMI；其他还支持短路保护、欠压保护、过温保护等。

Ltkchip联辉科LTK5328详细资料图。

470μF 16V耐压的滤波电容，用于扬声器功放供电滤波。

两颗丝印EHM的肖特基二极管。

APM永源微AP4407A 30V P沟道增强型MOSFET，采用先进的沟槽技术，提供出色的RDS（ON）、低栅极电荷和低至2.5V的栅极电压操作，适用于电池保护或其他开关应用。

APM永源微AP4407A详细资料图。

470μF 10V耐压的滤波电容。

丝印T4056电源管理芯片，负责内置电池的充放电管理。

ETA钰泰ETA7014高侧过压保护芯片，用于输入过压防护。

丝印MDD23C的肖特基二极管，来自MDD辰达行。

两个扬声器导线插座旁边的4颗滤波电感，电感值10μH。据我爱音频网了解到来自Sunlord顺络电子，为SWPA系列绕线SMD功率电感，线圈采用磁性树脂包覆，可以降低峰鸣声；铁氧体磁芯上的金属化带来卓越的抗冲击性和无损伤的耐久性；闭合磁路设计可减少漏磁通和电磁干扰（EMI）；同时小尺寸占用更少的PBC空间，节省功耗。
