麦科信TO1074示波器拆机

一直想弄个小点的示波器，无奈市面上的机子小的都是玩具，低端示波表都没有数字荧光，还是上一代的品质，

去年在坛子里F7的活动俺也半途而废了，后来又自己倒腾示波器，画了原理图，抄了点驱动……

结果布线把俺难住了，两层板死活弄不下。凑巧看到麦科信做活动，经过激烈的思想斗争，还是决定下手……反正机器不贵

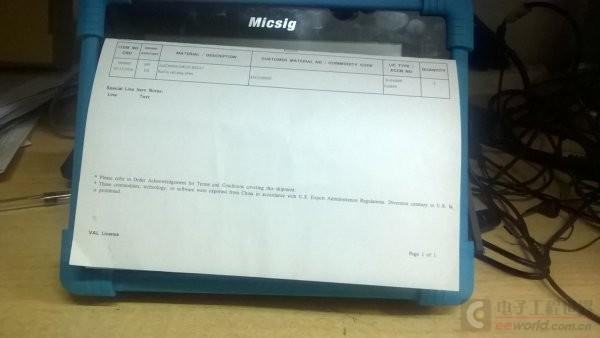

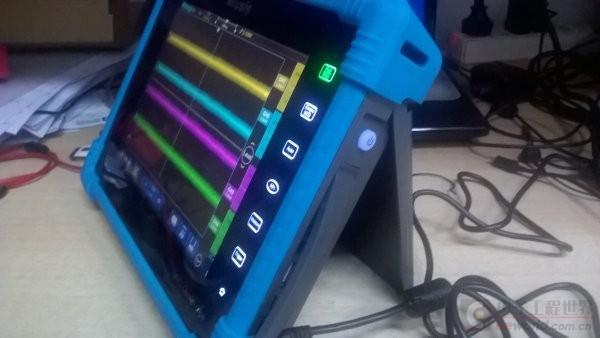

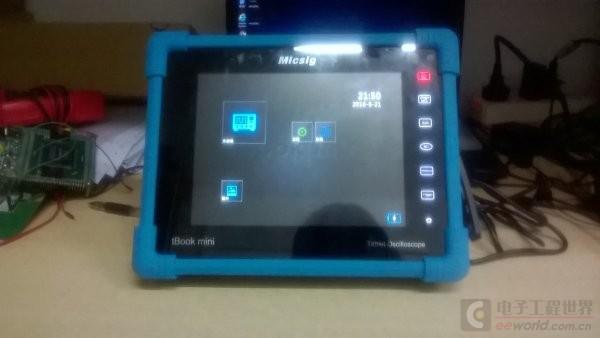

大小和一半的示波表差不多，比半张A4纸大一点，手感不轻很有分量，具体三围大概是长宽20CM左右，厚5CM，1GSa采样，四通道，底噪和刷新率不错，具体看下面

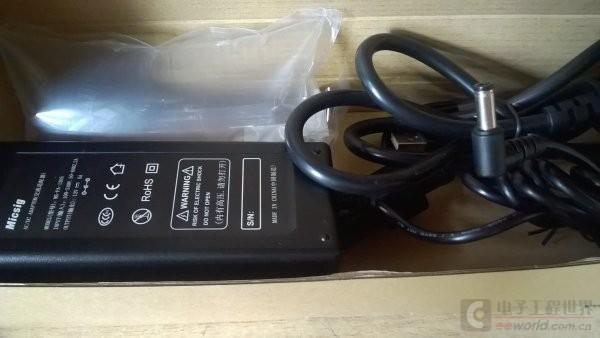

外置12V，7A电源适配器，可内置锂电，不过电池不是标配，需要另购

四个300M探头，探头带宽不错，示波器带宽说是70M，看着探头感觉还是有潜力的继续提高的

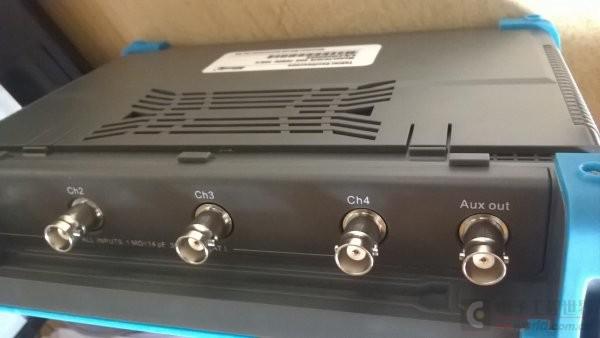

四通道无疑和一个输出，一共5个接口，好像没拍到CH1接口

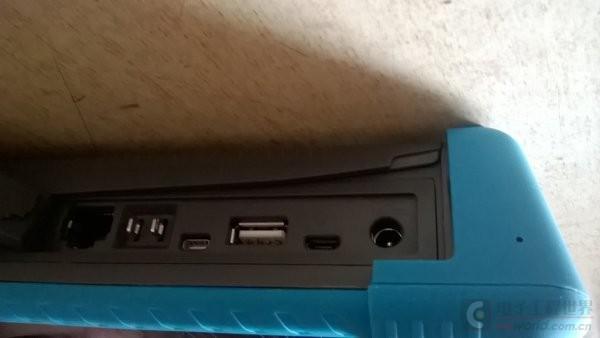

接口还是很多的，除了支持USB、LAN还可以接鼠标，各种鼠标都没问题，内置WIFI，测量高压可以有多远躲多远了

除此之外还有HDMI接口，这个用来演示的吗？

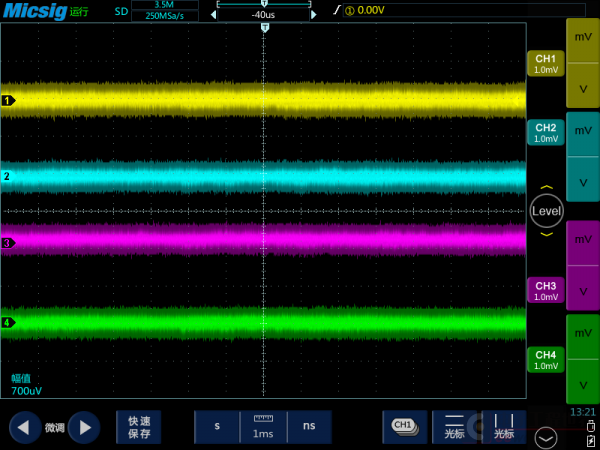

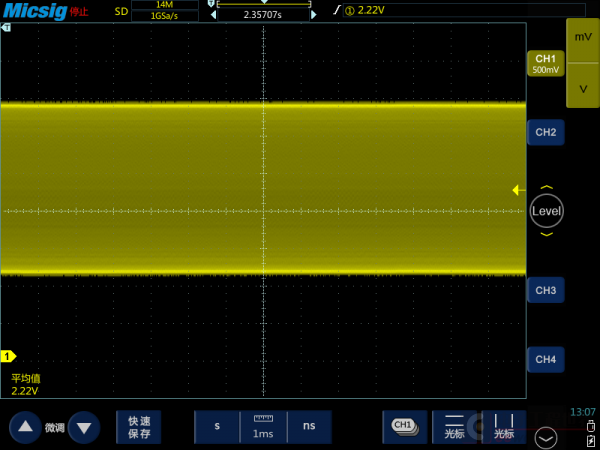

探头不接，倍率X1，热机半小时后,为了看清楚噪声范围俺开了无限余晖，打到1mV分辨率，

每通道噪声大概700uV左右，我这台第三通道一直有点小偏移，改天自动校准下试试能不能偏回来

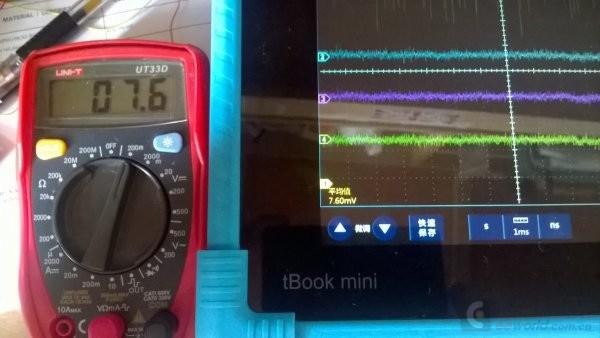

直流精度不错，电压精度方面廉价的三位半似乎已经占劣势了

平均值一直在7.60到7.64摆动，直流精确到0.1mV应该是可信的

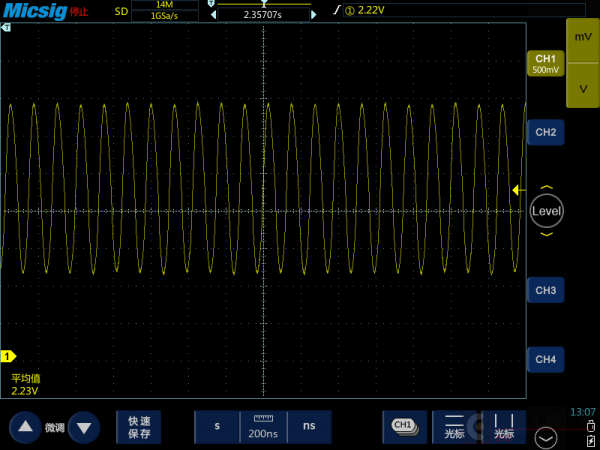

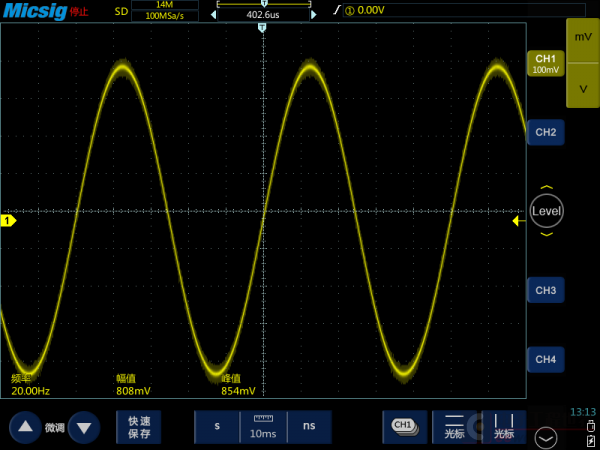

测个20HZ正弦，数字荧光看着效果比示波表看着好多了

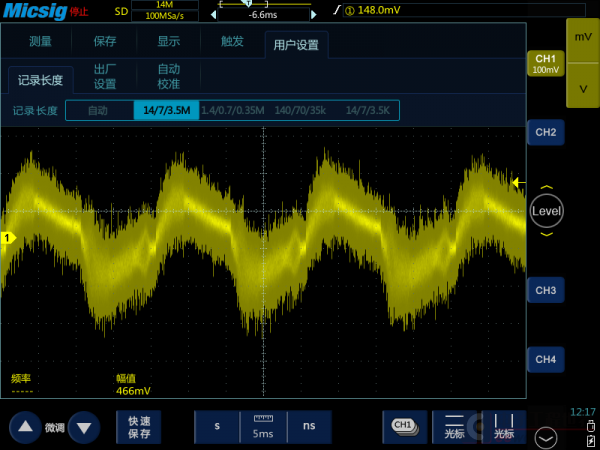

256的灰度，官方号称8W刷新率，注意存储深度是可调的

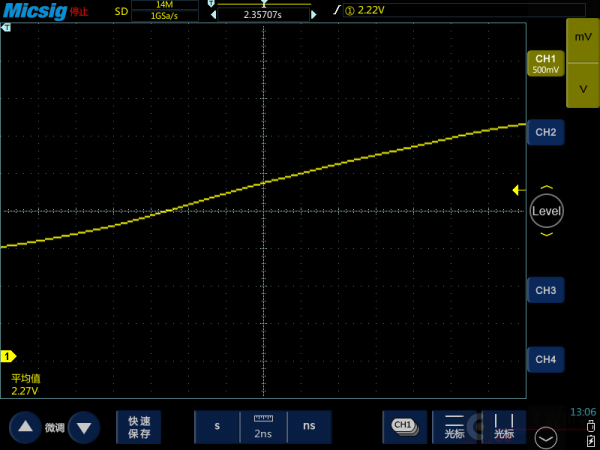

保存波形后时基从1ms展开到2ns之后细节依然可见，深存储还是很有用的

手头找不到调幅的模拟信号，就测了下这个

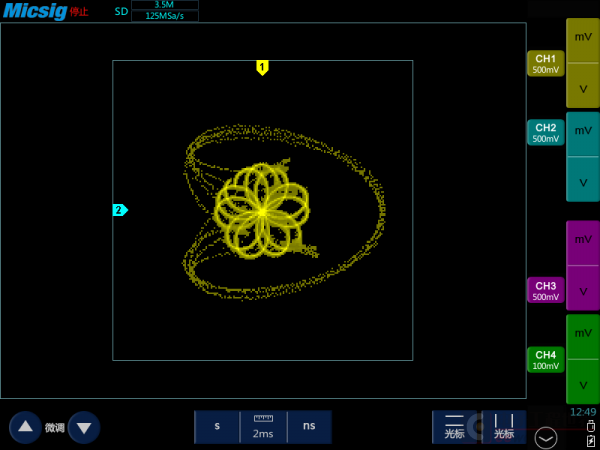

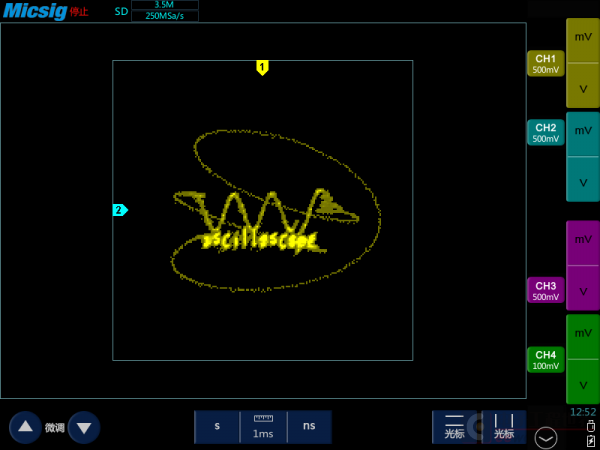

XY模式调不太好，虐机

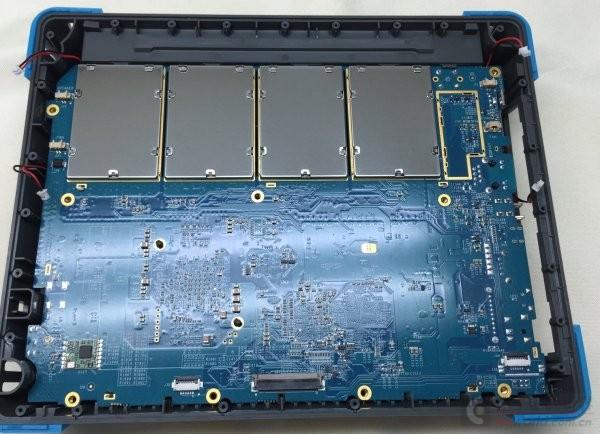

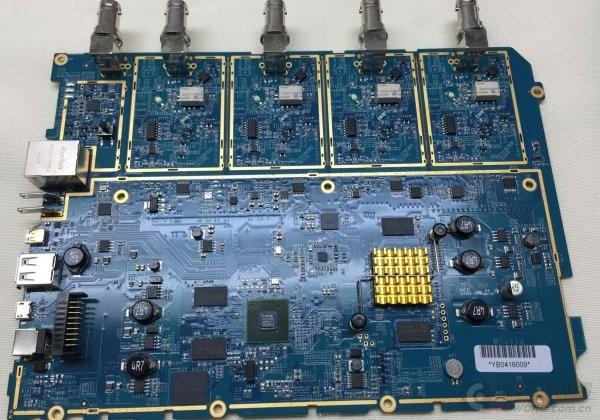

主板背面很干净，频蔽罩一堆堆的

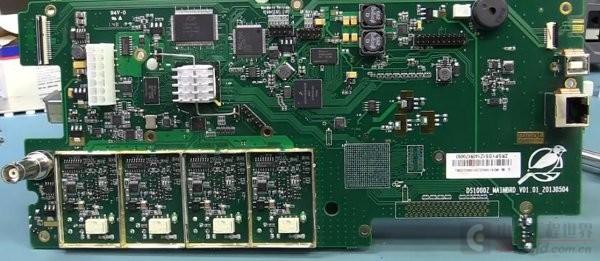

顺便对比下1054Z的主板，

很奇怪的说，国产上代1000系的机子全是程控放大+FPGA+ADSP，这代机子的模拟通道又普遍是三极管……无语了，看起来这个平板机并没有模仿哪家产品

整体来说，机子的硬件看着很好，操作方面的由于是触控很方便，缺点个人感觉软件部分不是太完善，800x600的大屏显示的参数并不多，想同时观察多个参数不很方便。

以上图文内容均是EEWORLD论坛网友： 飞鸿浩劫

原创，在此感谢。

欢迎微博@EEWORLD

如果你也写过此类原创干货请关注微信公众号：EEWORLD（电子工程世界）回复“投稿”， 也可将你的原创发至： bbs_service@eeworld.com.cn，一经入选，我们将帮你登上头条！

与更多行业内网友进行交流请登陆EEWORLD论坛。

创客视频 泰克 213 古董手持示波器拆解测评（EEVBlog）

找回你创客的好奇心~让我们一起来围观这段bigger满满的拆解视频吧！视频由 EEVBlog 博主（没错，就是那个深受全世界电工喜爱的拆解大神！），来自澳大利亚的电子工程师 Dave Jones 录制，他是一位有着超过 20 年从业经验的老工程师，在他的 twitter 主页上，他自称是世界唯一的电子工程吐槽专家。Dave 大叔的拆解视频一般在一个小时左右，绝不是浅尝辄止的糊弄事儿，走深度解剖路线，边评测边讲解电子知识，拆到哪讲到哪。Dave 大叔的拆解视频有几百集，这次推荐给大家的这个是带中文字幕的。

博主介绍：

截图自博主twitter 主页

本期被拆主角泰克Tektronix 213古董手持示波器

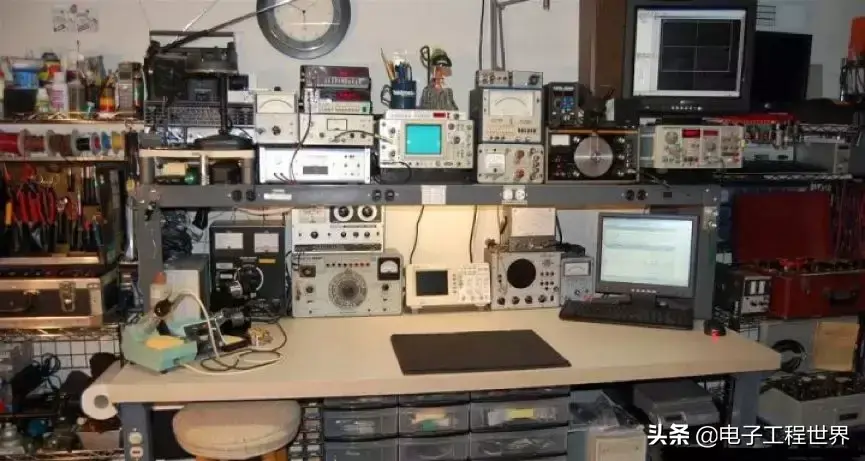

豪华工作台
