电磁炉维修全流程

故障现象

诊断方法

判断

排除方法

适用机型

一、不开机

1．电源线是否不良

是

更换电源线

全部

否

↓

2.保险管是否熔断

是

更换保险管

否

检测基板钢铂

3.IGBT爆炸

⑴ 保险管熔断；

⑵ 整流桥短路

⑶ 阻尼二极管短路

是

更换

MC-PD13

MC-PD16

MC-PD16A

否

↓

测量各IC电压

⑷LM339坏

⑸ZD101坏

是

更换

MC-PD08

否

测量各部分电压，更换基板

二、开机不加热

1. 检查几组电源电压是否正常

（包括变压器及稳压二极管）

是

排除

全部

否

↓

2.比流器次级是否开路

是

更换

否

↓

3.ZD101是否开路

是

更换

否

↓

4.热敏电阻座是否焊接不良

是

排除

否

↓

5.IC6不良（电压不正常）；C302不良

是

更换

否

测量，更换基板

三、

无锅具检知功能

1.锅具直径与不要求一致

是

更换MD专用锅

全部

否

↓

2.线盘端子松动

是

紧固

否

↓

2. 将R104阻值由3.1K降低到3K或2.9K

是

否

↓

4.IC6电压是否正常

是

整机更换

全部

否

更换

四、指示灯亮

1.变压器输出是否正常

是

↓

全部

否

更换

2.整流后四组输出脚电压不正常

是

排除

否

↓

3.LM339各输出脚电压是否正常

是

检查基板及重新检测

否

更换LM339

五、无报警声

1.蜂鸣器坏

是

更换

MC-PD10

MC-PD13

MC-PD16

MC-PD16A

否

↓↓

2.电路检查+5V电压及Q5不正常

是

排除

否

测量IC

六、长鸣

1.检查+5V电压及8D2电压是否正常

否

排除或更换

全部

是

↓

2.检查IC5第8脚输出电压是否正常

否

更换IC5

MC-PD13

MC-PD16

MC-PD16A

是

↓

3.检查振荡子是否正常

否

更换

是

↓

4.坚持热开关接插是否不良

是

排除

否

检查基板是否短路

七、功率无变化

1.检查比流器（CT）是否不良

是

更换

全部

否

↓

2.检查可调电阻（10K）是否不良

是

更换

否

↓

3.检查C301及C302是否不良

是

更换

全部

否

↓

4.检查功率调整电路IC5是否不良

是

更换

否

检查基板

八、开机风扇

不工作

1.检查风扇是否卡住，基板钢铂是否断裂

是

排除

全部

否

↓

2.检查风扇马达是否正常

是

更换马达

否

↓

3.检查12V电压是否正常

否

检查相关元件（12V直流电压源）

是

↓

4.检查主控IC1的风扇输出脚有否输出高电平

是

整机更换

否

更换主控IC1

九、非正常

自动关机

1.是否为外部过热保护

是

属于正常现象

全部

否

↓

2.是否散热通风不顺畅

是

排除

否

↓

3.检查排线是否松脱

是

排除

否

↓

4.检查变压器性能是否不良

是

更换

否

↓

5.基板中R504，R503是否短路、C301，C302

是否不良

是

排除

否

↓

6.测量各部位电压值，检查元件及其焊接有

无异常

是

排除

否

整机更换

十、风扇异音

1.检查是否存在风扇偏位，结构松动

是

纠正

全部

否

↓

2.马达缺油

是

点油

否

↓

3.马达不良

是

更换风扇组件

十一、机体异常

振动

1.底座、线盘螺钉未打紧

是

重新打紧

全部

否

↓

2.LM线盘接线是否与比流器CT干涉

是

排除

否

↓

3.线盘与比流器是否不良

是

更换

维修时的注意事项

1. 维修时必须切断电源。

2. 带电检测时务必断开线盘的接线端，但保留热敏电阻的接线端子。

3. 维修后，通电前请确认各连接部位是否正确。特别是CN1，否则会有IGBT爆炸的危险。

4. IGBT需涂抹散热油。

5. 接通线盘前需测试各项功能显示是否正常。

6. 机内高、低压基板上皆分布有危险电压区，带电测试必须注意安全！

7. 组装前，请为热敏电阻补充散热油，并将螺钉上紧。

8. 测试时，请用美的的配件锅具进行电流调整。如下表所示：

产品型号

电流值（A）

MC-PD08

3.4～3.6

MC-PD10

4.3～4.5

MC-PD13

5.4～5.6

MC-PD16

6.6～6.8

MC-PD16A

6.6～6.8

六、产品线中各产品另部件的名称及通用性

序号

主要元器件

主要功能

高压主基板

构成主电流回路。

低压主基板

形成通断控制信号及实现微电脑控制功能。

LED线路板

传递操作的指令及状态显示。

桥式整流器

将交流电转换为直流电。

加热线盘组件

通过高频交变的直流电形成电磁场。

功率晶体

通过高频信号控制大直流电的通断。

阻尼二极管

稳定电压。

热敏电阻组件

感应锅具的加热温度，并传递信号给集成。

热开关组件

感应功率晶体的工作温度，温度过高时切断加热回路。

散热片

将功率晶体工作时产生的热能散去。

变压器

将220V电压转变为低压供主基板工作。

风扇组件

在产品工作状态下，吸入冷空气降温。

陶瓷面板

支撑加热锅具，且将锅具与电路板隔开。

塑料上盖

共同构成产品的保护外壳。

塑料底座

电源线

引入工作电源。

线控盒

通过线控盒进作为火锅城（专用于MC-PD16A）。

两例电磁炉维修过程分享，希望大家不要走弯路

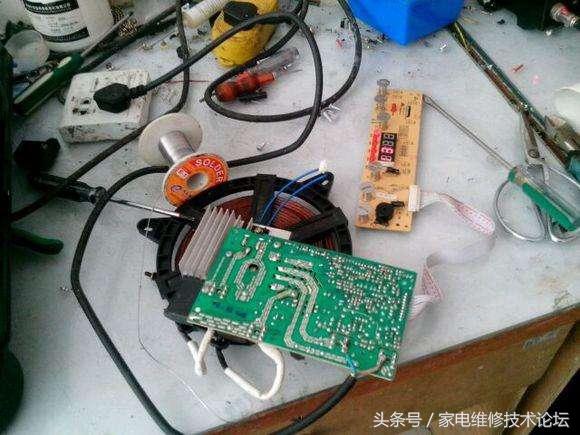

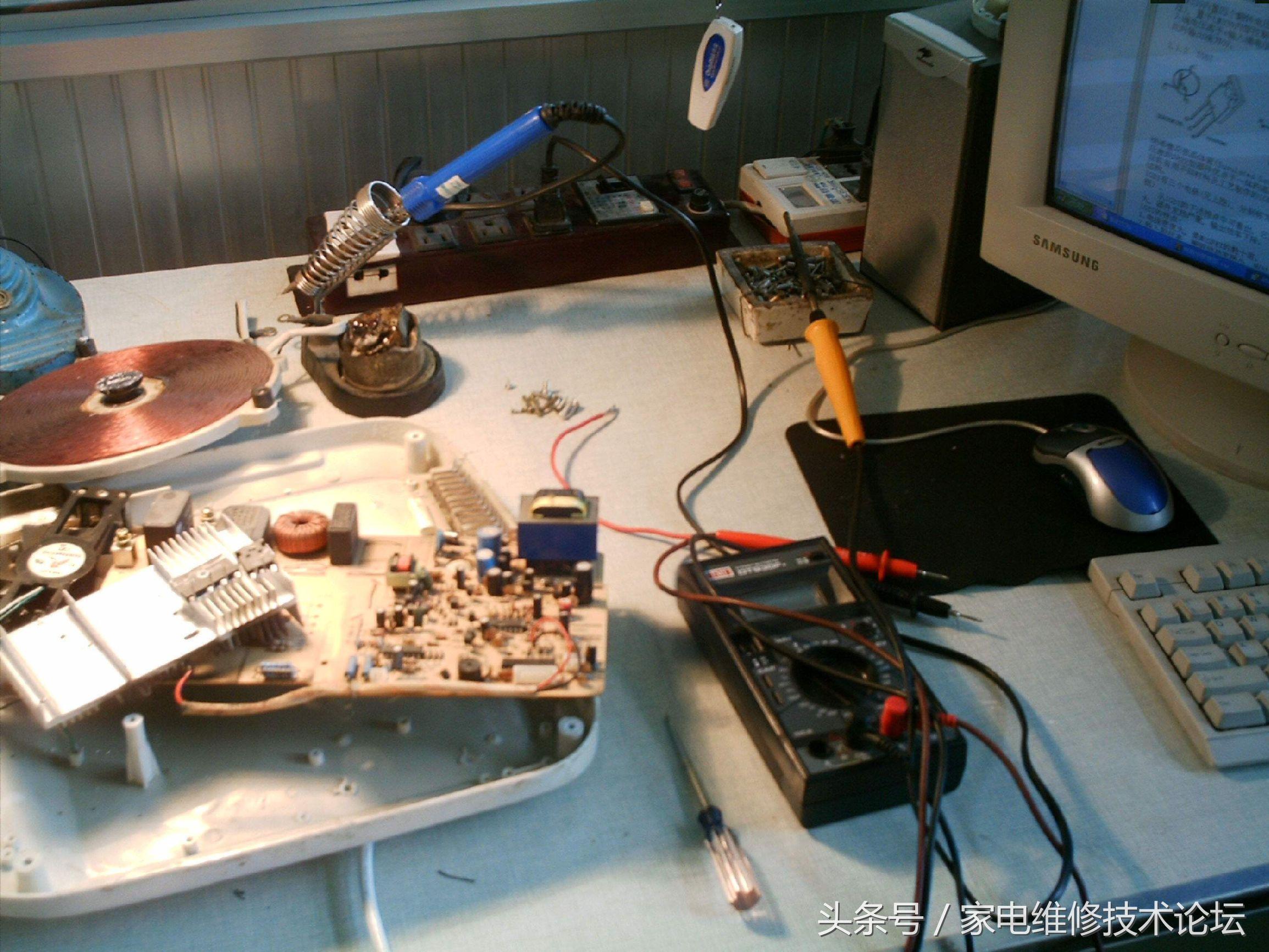

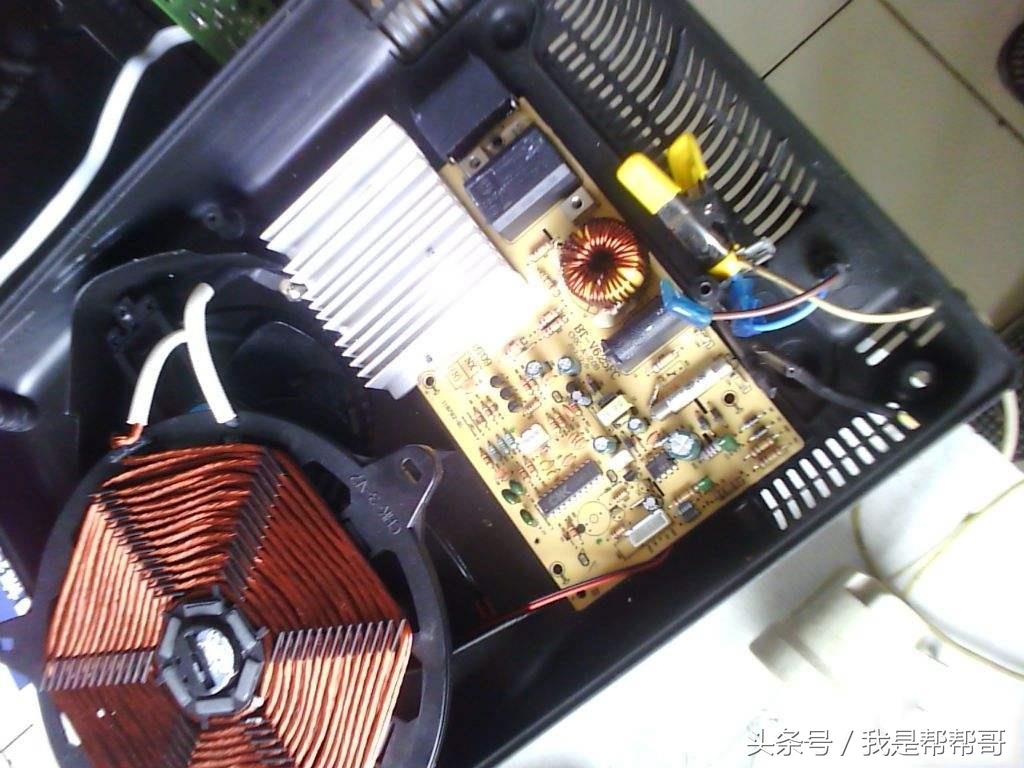

年前收拾家里，收拾出了不知是谁的，什么时候的九阳电磁炉，看样子好久了，也看不清型号了，不想动，不想修。前几天一哥送过来一个美的电磁炉说是间歇加热。一块修吧！先打开九阳电磁炉，目测无损坏原件，用万用表测保险，IGBT，整流桥都是好的，于是插电检查，砰的一声，一阵火花，吓得我一哆嗦！修电磁炉送鞭炮吗？屋里的空开跳闸了！不好！我下的片儿！我下的片要“黄了”！抓紧合上空开，一看电脑，还好，有UPS撑着不然我的片真的要黄了！再次检测各元件，保险良好，并无异常！是的，家里63安的空开跳了，10安的保险良好无损！串灯泡后插电，妈呀，灯泡比后羿射的那个日还亮！

看来有问题啊，把线盘拆掉，插电，灯泡仍然很亮，拆掉整流桥，正常了，单独测整流桥，并未间异常，是不是数字万用表的二极管档电压低测不出来啊？于是换指针表，10K档位，发现实在真的坏了，阻值200千欧左右，更换整流桥后，试机加热正常，发现电磁炉风扇转速低，是不是散热不好引起的烧整流桥呢？测风扇正常，18V电压正常，驱动三极管也正常，就是开机时风扇上的电压低，这时我媳妇说：这个电磁炉真好啊！自动控制风扇转速，不像其他电磁炉，风扇呜呜的响真烦人！我一看，面板上标识“自动控制风扇转速超静音”的字样！原来是人家电磁炉设计的高档，并不是故障，后将烧不坏的保险更换了，维修结束。总结：维修要细心，不能学我啊！这次是九阳，还有一次是美的，也是保险“质量好”烧不坏。

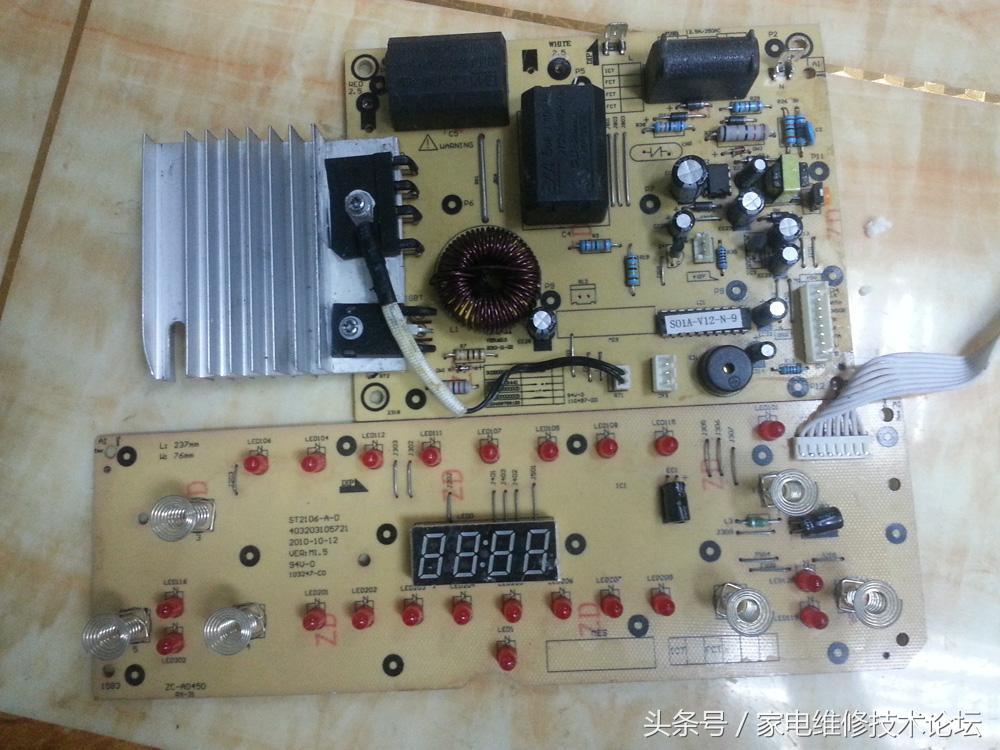

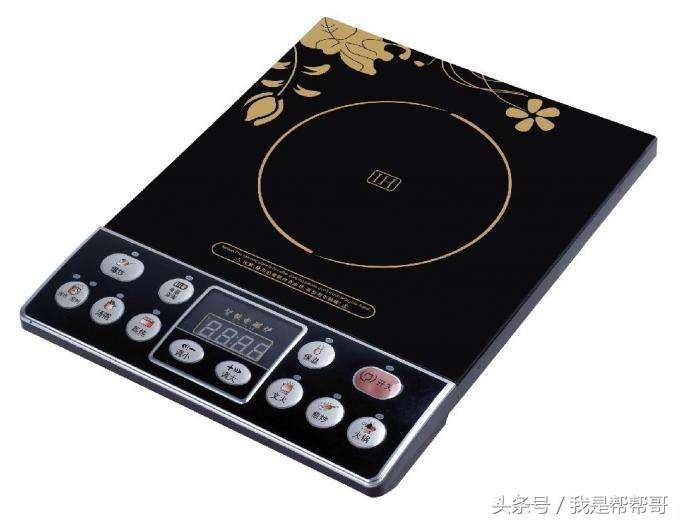

拆机美的电磁炉，型号是RT2134，外观很高档的样子，触摸屏，也很薄，目测无损坏元件，插电试机，发现一股一股的加热，我屋里的照明一闪一闪的，时间很规律，测电流12安！我艹，显然是超负荷了嘛，调电位器，不起作用，后检查为电位器坏，原型号501，现在为100兆欧，更换后调整好最大功率，发现烧水当正常8.5安，其他档位功率不足（包括爆炒，炒菜，火锅，煲汤，热奶），只有1000瓦左右，而且是2100W,1800W,1500W,1200W,电流都一样，只有最小的两个档位电流才小点，这可把我难住了，没见过这样的毛病啊，按理说是烧水档正常，那么，间接地证明了三大电容，整流桥，功率管，康锰铜丝，震荡，同步电路是好的啊，我在一个QQ群也做个求助，里面的高手经过了一小时的分析，辩论，也无果，但最后一个师傅说了，可能是这个电磁炉就一个烧水档，其他档位就是个摆设，无实际功能。后咨询主人，确实是这个情况，其他档位上不去，换了几个锅也不行。后来就是用烧水档炒菜做饭。这两个有些特殊的维修案例，在此分享，对于老手，见多识广的师傅不算什么，希望对新手有帮助，少走弯路，节约时间，提高维修效率。
