第一次修长虹PT50638X等离子彩电，满血复活！

单位同事送来一台长虹等离子彩电，让我试试看能不能修好。故障现象是：前一段时间该机半小时左右自动黑屏，后人工重新开机故障同上。最近变为开机约两分钟后自动黑屏，且必须关机两分钟以上才能重新开机。刚开始怀疑是电源板有故障热保护了，拆机卸下电源板进行补焊后装机无效。之后短路CN802插座的1脚ps_on与3脚的gnd，短路CN801插座的2脚vs_on 与stb5v，在Vsus与GND之间接一个100瓦的电烙铁作为假负载，将电源板固定螺丝拧紧，通电测量各组电压都在正常范围之内,Vsus与GND的电压为211V。

通电一个小时各组电压稳定，排除了电源板的问题。后考虑是不是主板的问题，查资料决定单独点屏进行测试来判断是不是主板的问题。断开主板与逻辑板的排线，将PS_ON接地，逻辑板CON1从右到左四个点短接，上电屏幕出现各类彩条图像，约两分钟后黑屏幕，说明故障不在主板，应该在屏组件。随后检查X.Y板，发现通电Y板噪音小，X板噪音大，怀疑场管有问题。逐一测量X.Y板每个场管没有发现问题，维修进入僵局只好先休息查资料。第二天，根据分析X.Y板的可能性很大，重点检查Y板以及与其相接的缓冲板。拆下Y板测场管和电容器，没发现问题，无奈装板通电检测看故障出现与未出现时有什么区别。当检测的缓冲板5V电源时，发现故障重现时5V消失。5V是来源于15V,而15V又是Y板的T400产生的。

随后检查T400周围的元器件，来判断是不是外围电路引起的保护。当检测到D471时发现短路，焊下来测该管已击穿，坏盘位置电阻正常，周围也没有发现其他问题。手头没有该整流管(PJ121R)，身边有一个LED灯的整流器，拆下其整流管（SF28G)上网查是超快恢复管，其参数为600V2A,足以胜任在此板的工况，随即焊入装板试机，连续烤机4小时工作正常，维修结束。附几张图片。

(作者：805570/家电维修论坛)

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

拆出好空调3美的i青春、冷静星、长虹熊猫懒拆机，避坑必看

美的i青春2、冷静星II、长虹熊猫懒（对比加上“奥克斯劲爽侠”）拆机对比，1900-2300价位段空调避坑指南！

这三台空调本不应该放在一起对比，奈何这次买的型号太多，前面两期已经把合适的6台空调都对比了，这三台又很热门，还是整理整理，给需要的朋友们吧。另外有一点需要跟兄弟们明确一下：把长虹熊猫懒 新一级能效空调放在这里，其实是不太恰当的，因为它和美的i青春2、冷静星II在终端售价上相差了400元左右。但是长虹现目前没有推出2300价位段的新一级能效空调，这里只有先拆来看看 ，在文章总结处，我把上期做的奥克斯劲爽侠的相关数据拿过来和长虹熊猫懒对比一下，两款都是1900价位段的新一级能效空调，这样兄弟们就能更加直观的进行一个评判了。

废话不多说，开拆！ 不喜欢看细节的兄弟们，还是一样，可以直接跳到文章最后总结部分 ，细节控的兄弟们请跟上脚步！

一、内机部分

1.1换热器

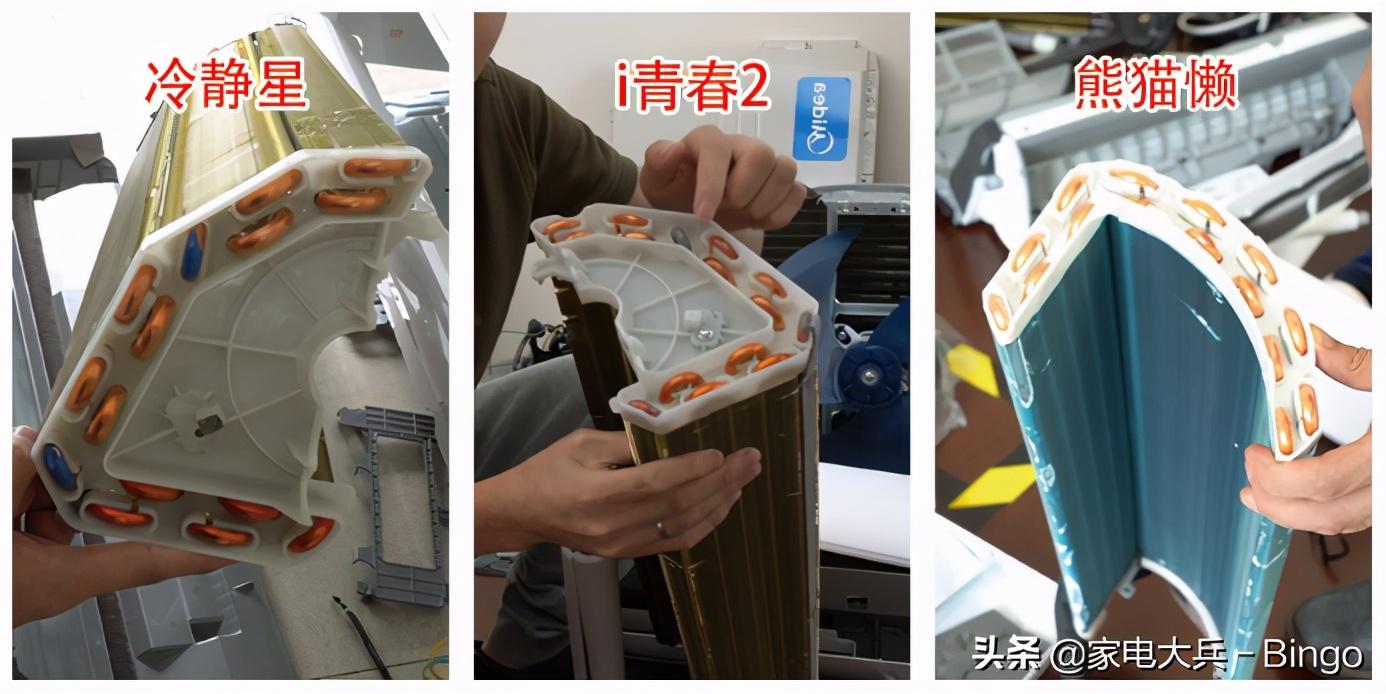

长虹熊猫懒内机换热器采用了30根7毫米铜管 ，双排换热器面积约为3600平方厘米 。美的i青春2使用的是30根7毫米铜管 ，换热器双排面积约3900平方厘米 ，和之前拆老一级能效的美的冷静星II，几乎一模一样。

1.2贯流风轮

三款空调的灌流风轮都是90mm直径 ，美的i青春2和冷静星II都是65cm长 ，长虹熊猫懒是60.3cm 。官方标注的循环风量，长虹熊猫懒是750 m3/h ，美的i青春2和冷静星II都是630 m3/h 。（兄弟们有没有觉得很奇怪，熊猫懒得风轮更小，为啥出风量还更大？大家先思考，后面有答案）

1.3内机电机

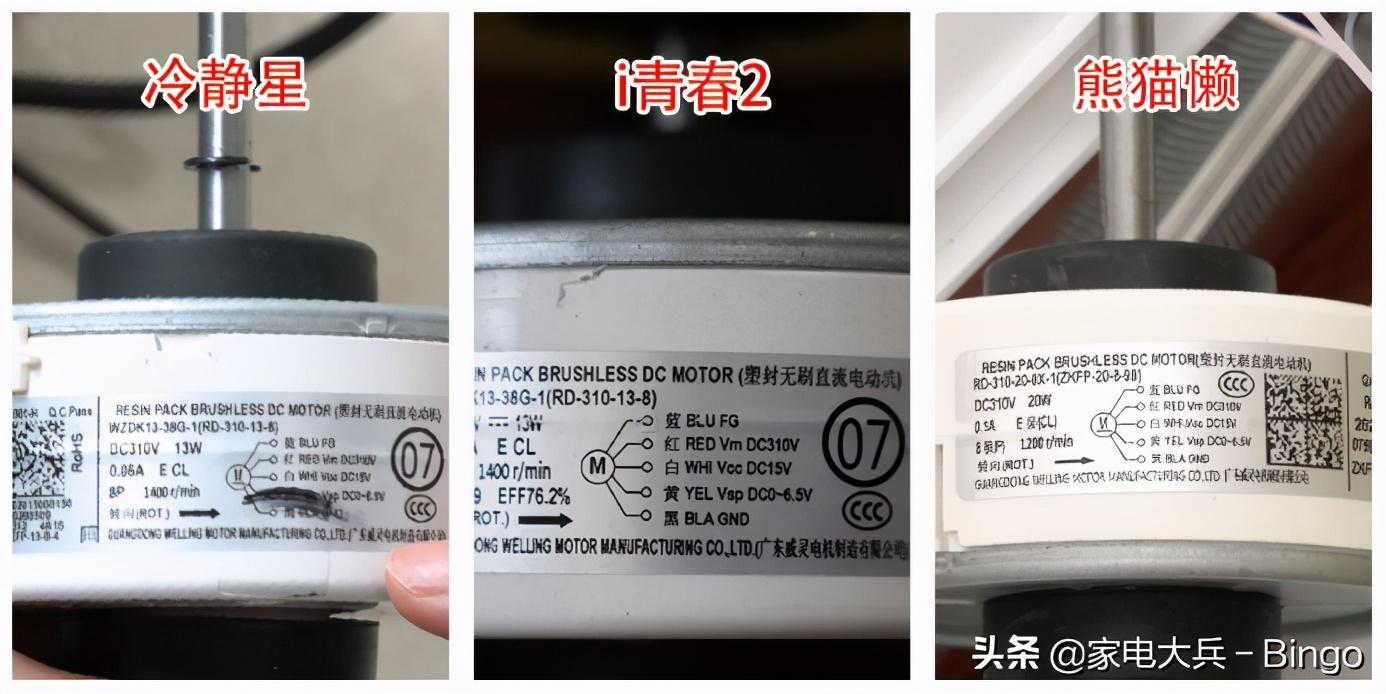

三个品牌都选用的是威灵电机 ，不同的是长虹熊猫懒 选用的是额定功率20W 电机；美的i青春2和冷静星II都是用的额定功率13W 的小功率威灵电机。

内机电机就是用来带动贯流风轮转动，实现送风的。熊猫懒采用了大功率的电机来带动小风轮，虽然风轮侧面积小了一些，但是转速能上来，总体的风量就大了；美的两款空调都是小功率的电机来带动大风轮（相对而言比较大），转速上不来，所以相对的风量就小了。

兄弟们平时都有感受，空调风量大了，内机的噪音也会随之变大，熊猫懒在选用大功率电机实现大风量时，噪音控制效果怎么样？经过测试，在最小风量、中等风量和最大风量时，三台空调内机噪音表现分别是：熊猫懒为20-38-40 dB；i青春2为18-37-42 dB；冷静星II为18-37-42dB 。长虹熊猫懒在低风速时，噪音较美的空调稍大，在最大风量时反而稍小，噪音控制还是不错的。

1.4步进电机

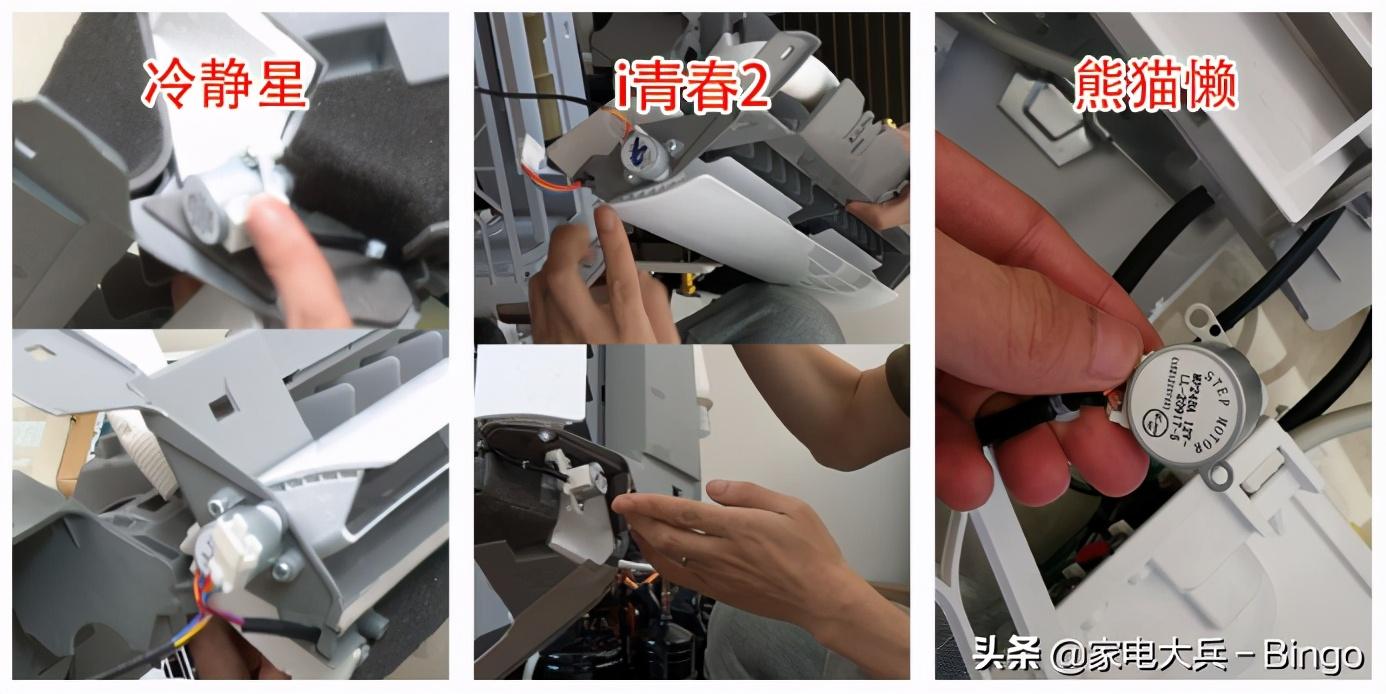

步进电机越多，挡风板控制越细，出风方式越多，自然给人带来的舒适度就不一样了。长虹熊猫懒只有一个步进电机 ，只能控制上下扫风； 美的i青春2和冷静星II都有两个步进电机 ，能够控制挡风板上下、左右扫风。

有的兄弟说步进电机10元钱一个，用这个来评判空调的好坏根本没有实际参考价值。真的是这样吗？先从成本上来看，一个步进电机是只要10元左右的成本 ，但是多加装一个步进电机，还需要配置对应的挡风板，内机电脑版和遥控器上需要多加装元器件来实现软硬件的控制，这些成本相较步进电机的个数来说，是隐性不可见的。再从体量上来讲，厂家设计的网销款空调，性价比都会做到极致，增加一个步进电机，在巨大体量的基础上，可能意味着这个品类的空调增加成百上千万的成本。综上所述，这也是为什么我在《拆出好空调1》 中提到，在2500价位段美的 风观 配有4个步进电机 ，算是非常少见的。但是成本增加了，功能和舒适度也必须增加，这才是我们消费者真正想要的。

1.5内机电脑板

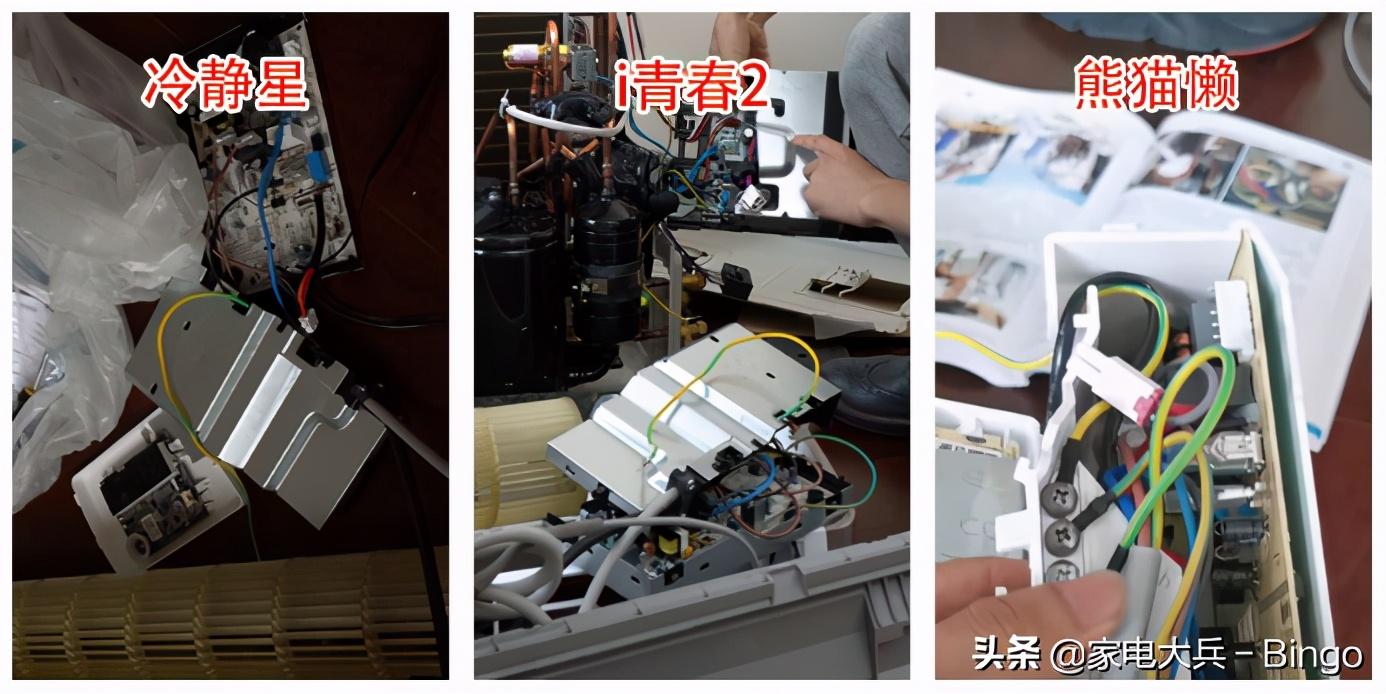

今天拆机的三款空调中，美的两款机型都用防火钣金对内机电脑版做了防护，长虹熊猫懒采用的是防火塑料。

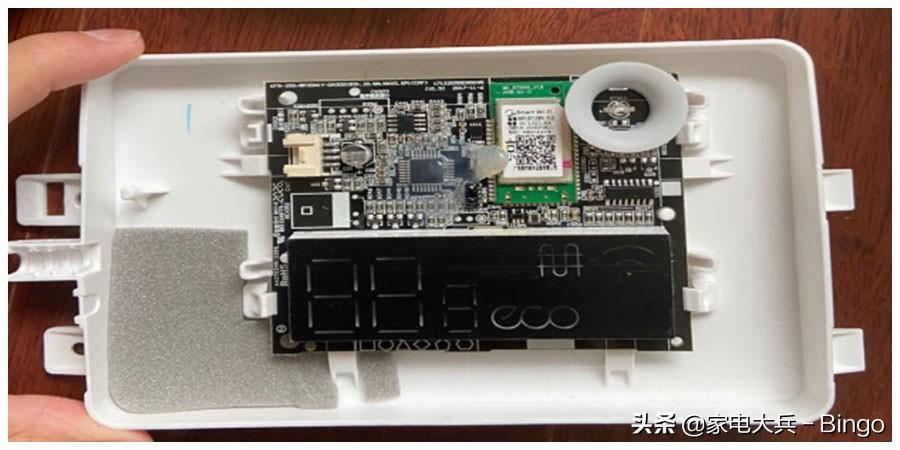

除此之外，在美的i青春2的显示屏部分，我还拆出了光敏系统的硬件 ，通过这个光敏半导体硬件，美的i青春2能够感知房间的光线变化，适时调整显示器的灯光的显示强度，在关灯后能够自动关闭显示器，睡觉时对光照较为敏感的人群比较适用 （帮助大家开启懒人模式，又省了睡前把空调调整为睡眠模式的步骤）。相对来说，这是一个结构相对简单，又能让人感到科技感的设计（对于我这种日上三竿也能睡觉的人来说，没啥用啊！）。

1.6焊接工艺

美的焊接工艺就不说了，长虹的焊接工艺我是真不想说了，这两个品牌把细节说多了，兄弟们又说美的在我这里充了值，我又会被挂上“美吹”的头衔，具体评价总结表里有。

上篇文章评论区有兄弟说焊接只要检测没有漏点就行，有没有大肚子或者不平整的地方，对于使用来说问题都不大！这点我是不敢苟同的，德国的工匠精神为什么受到世界的追捧，就是因为它们在细节之处都能做到极致 。我们国内的厂家千万不要有“差不多”的思想，工艺上还是要向格力这样的企业看齐。用着好，还要用得久，这才是王道。

1.7电辅热

马上2020年最强的一股冷空气已经来袭来了，你家的空调制热还行吗？ 室外温度越低，你就会感觉空调的制热能力就会变得越差！当室外温度接近0度，外机因为需要除霜，会不定时的停机，这就让本来就不暖和的房间雪上加霜啊！

有的兄弟说选空调永远不选带电辅热功能的，加热又干燥，体验感又不好。一般能把话说绝了的人，都是挨社会的毒打挨少了的！我个人建议如果你没有能力选日系的中高端空调，选购空调的时候还是买带电辅热功能的，平时追求省电和舒适度可以不开电辅热； 万一遇到大寒潮，或者2008年那样的冰灾天气（He，Tui！呸呸呸！童言无忌！百无禁忌！），需要的时候没有，才是真的无计可施啊！

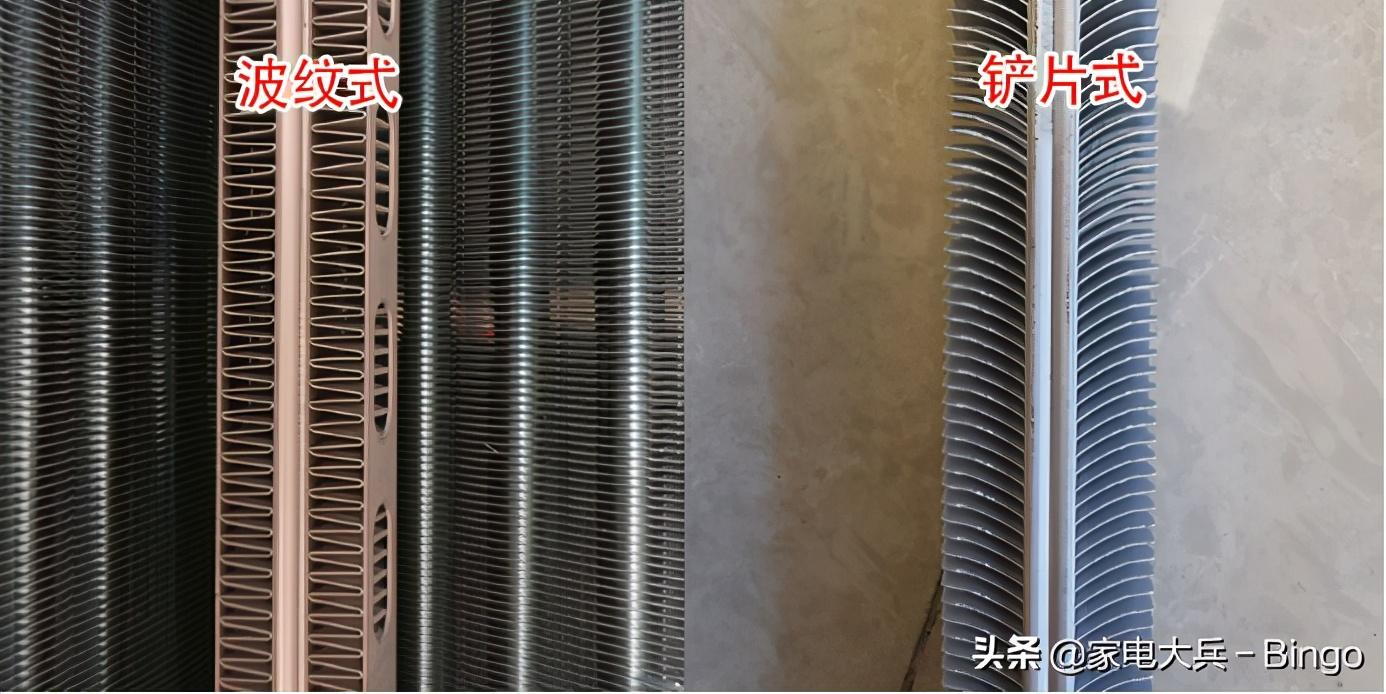

今天拆机的三台空调都是带电辅热功能的，都采用的铲片式电辅热器，制热量都为1050w，也就是开启后一个小时会多消耗1.05度电。

二、外机部分

2.1外机换热器

因为拆机过程拍摄的视频发布比文章早，我的视频因为吐槽外机换热器这点，已经被“委婉提醒删除”，所以这里就只列数据，大家自己对照看就行。

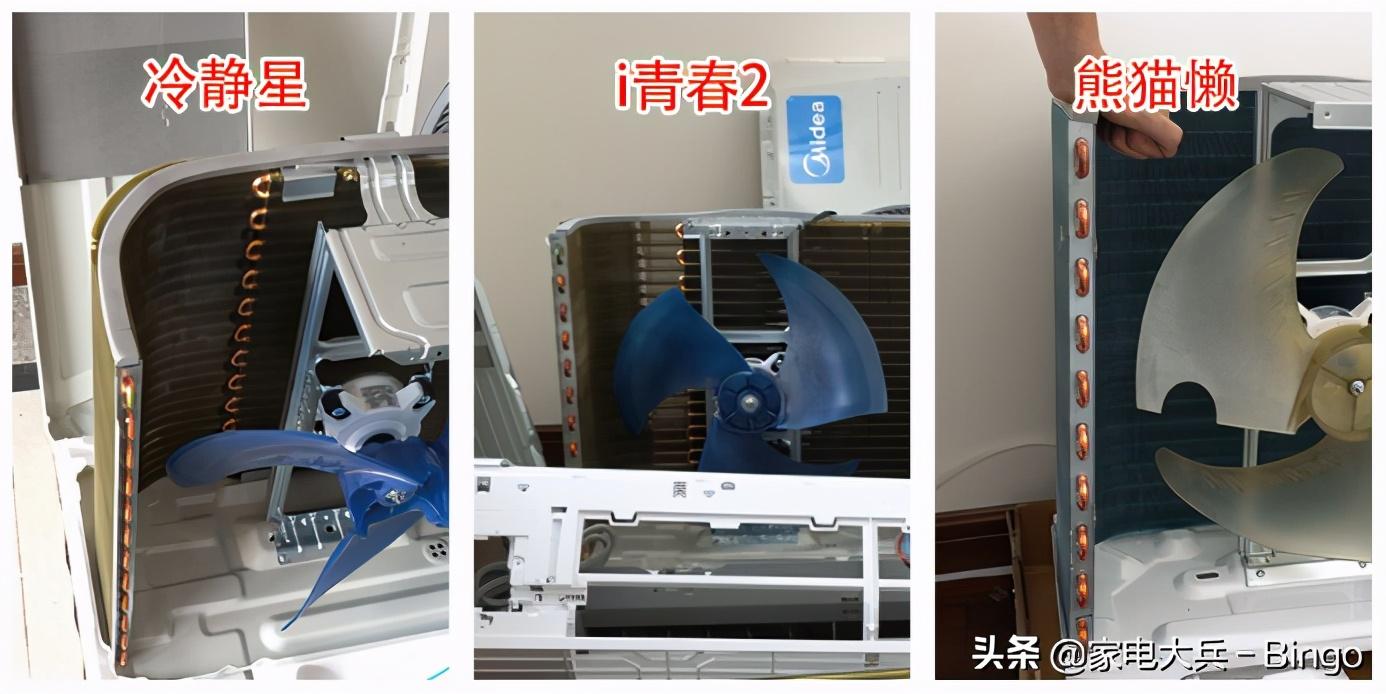

长虹熊猫懒新一级能效空调，外机换热器具体参数是单排20根9毫米铜管，换热器面积大概在4375平方厘米左右；美的I青春2和冷静星II一样，外机换热器采用的是1.6排，7毫米铜管，因为铜管长度不一，综合换算下来，数量大概在38根左右，换热器面积约为 6900平方厘米左右。

兄弟们，注意重点，长虹给1.5P机型新一级能效用了单排铜管单排蒸发器你敢信？？？ 历史上首见！不多说了，大家自己体会，免得又被河蟹。

2.2压缩机

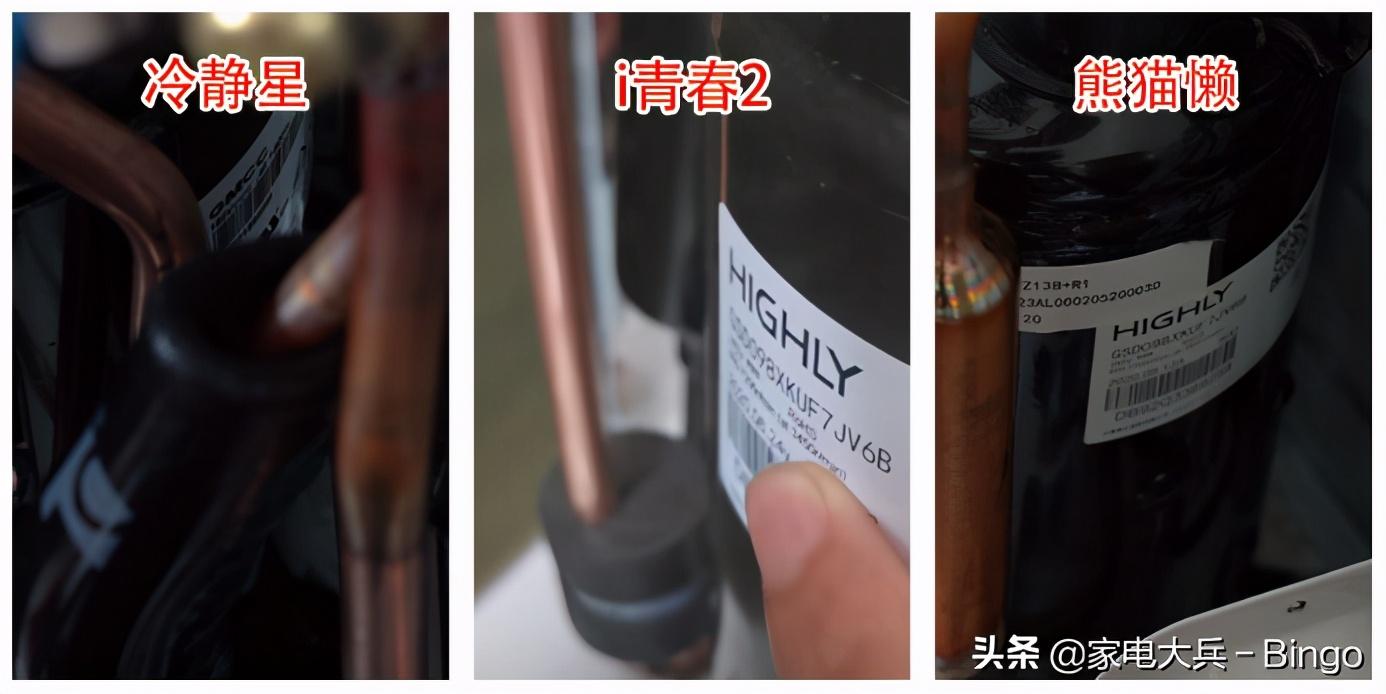

在核心部件压缩机上，长虹熊猫懒和美的i青春2都是使用的海立压缩机 ，压缩机的型号都是一样的。美的老一级能效的冷静星II使用的是美芝压缩机。

2.3冷媒

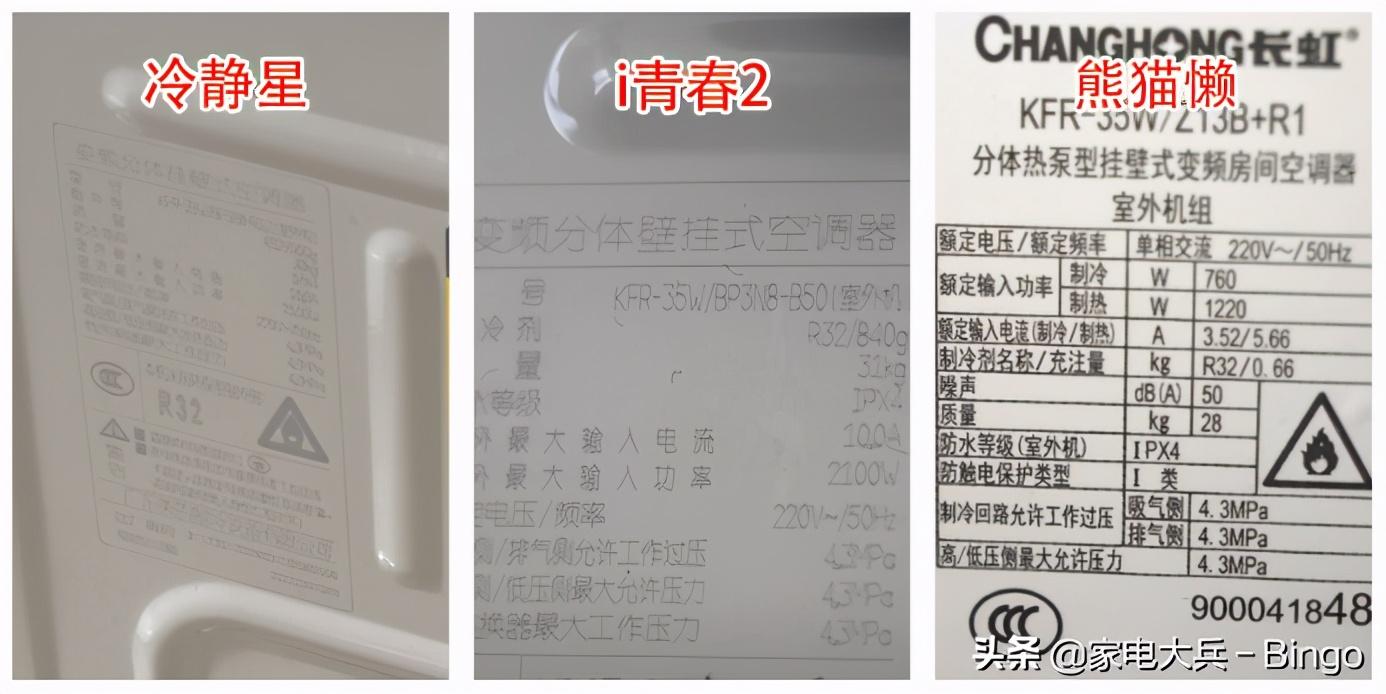

三款空调都是R32冷媒 ，美的冷静星II冷媒充注量为900g；美的i青春2冷媒充注量840g，比冷静星少了60g；使用同款压缩机的长虹熊猫懒冷媒充注量仅为660g。 又一次打破历史，长虹牛批。

关于大足有个家庭室内柜机起火导致损失四、五十万的事情，我也发过微头条，很多兄弟就断言是R32冷媒导致的 ！我个人感觉这样是不严谨的 ，第一，消防部门还没有出火灾起因的鉴定结论；第二，人家柜机还真不一定就用的是R32冷媒！当然，也不排除是R22、R32等种类的冷媒泄漏导致，但是相对来说，冬天因为空调线路老化等问题导致起火的概率可能还要高一点。个人意见，不喜勿喷！

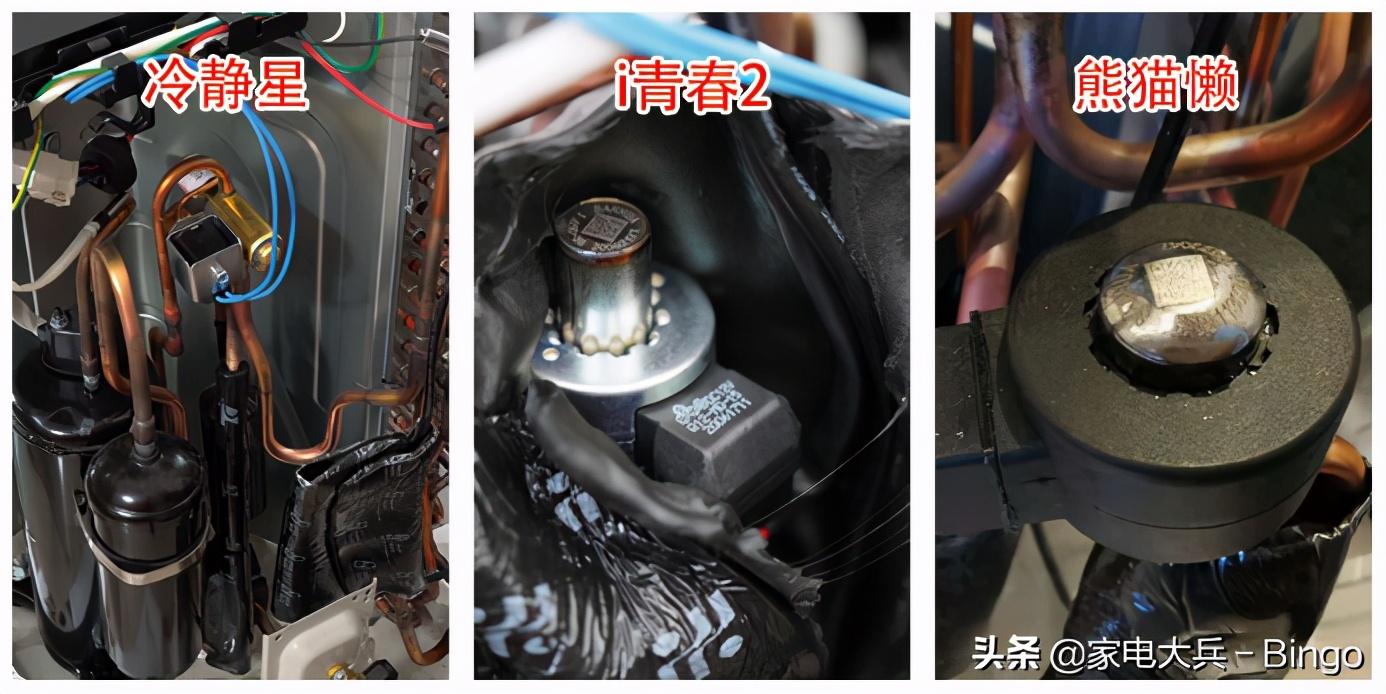

2.4电子膨胀阀

关于电子膨胀阀和毛细管 的选择，我在《拆出好空调2》里面已经给给位兄弟做了一个较为详细的比较，不懂得兄弟可以翻翻前面的文章。

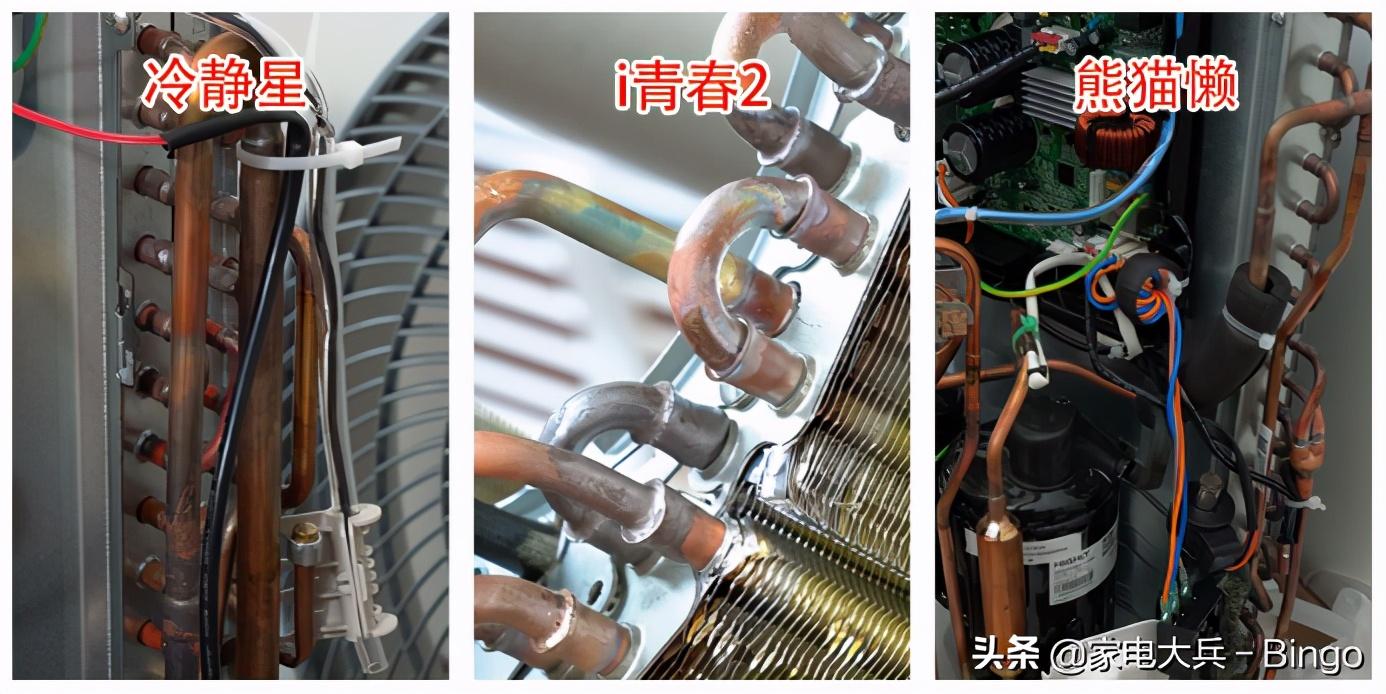

今年上半年，我拆过几台美的2000多价位段的空调，发现美的在这个价位段基本上使用的都是毛细管，减配了电子膨胀阀 ，比如冷静星II就是使用的毛细管 ；但是在新一级能效美的 i青春2空调上，居然换上了电子膨胀阀 ，给了我一丝惊喜。值得夸奖的是长虹熊猫懒和美的i青春2一样，均是使用的三花电子膨胀阀。 电子膨胀阀都给配了，外机和冷媒这么减。难道长虹也知道了兄弟们喜欢关注有没有带电子膨胀阀，该减的减，该加的加？

2.5外机电机

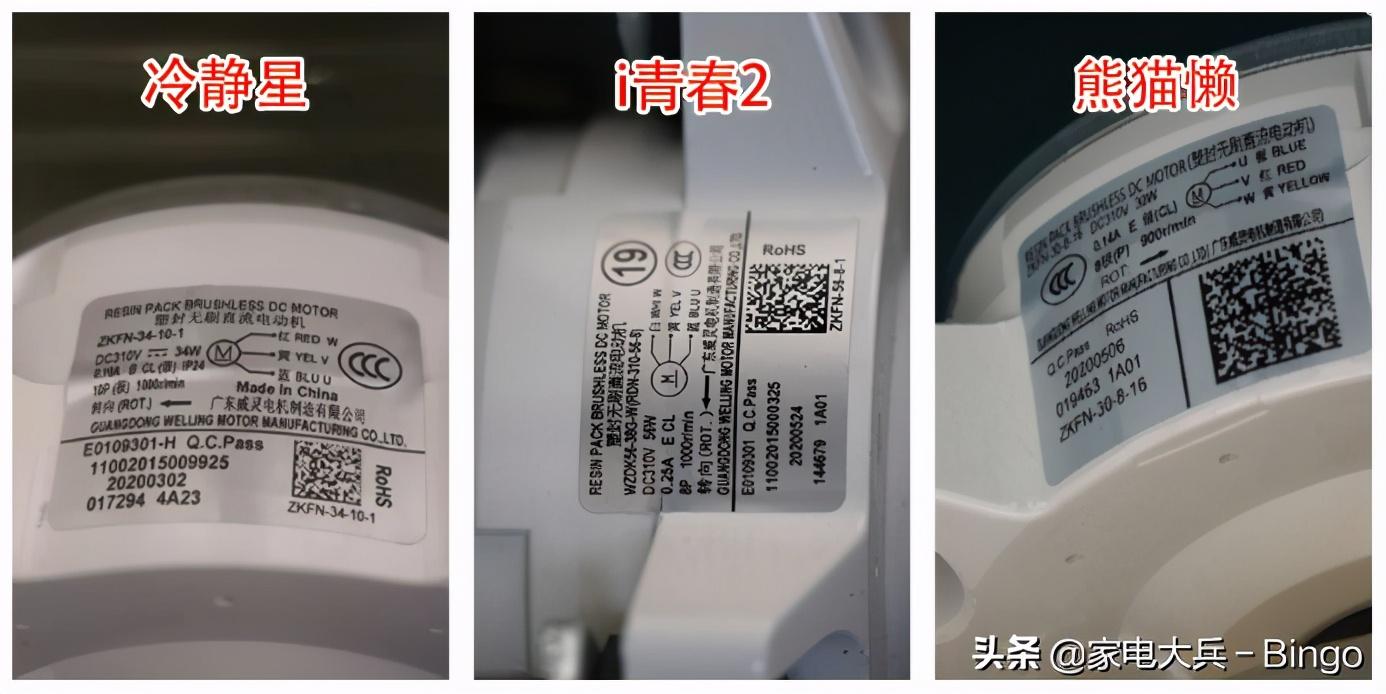

外机电机是用来带动外机风扇叶转动的，所以一般情况下都要比内机电机功率大；长虹熊猫懒使用的是威灵电机，额定功率为30W，额定转速为900r/min；美的i青春2使用的威灵电机，额定功率为56W，额定转速为1000r/min。 老一级能效的美的冷静星II也是使用的威灵电机 ，但是在功率上就比新一级能效的美的i青春2小很多，额定功率只有34W，额定转速为1000r/min。

2.6四通阀

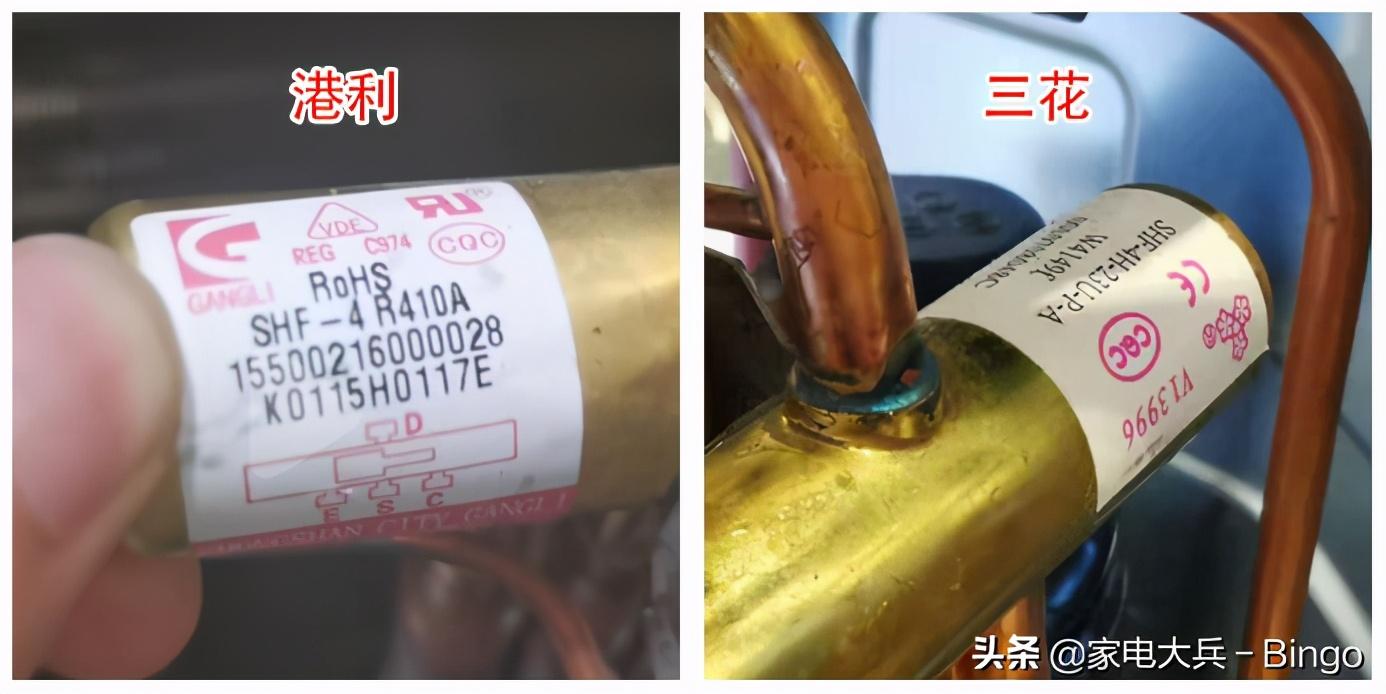

不带四通阀的空调只能制冷，不能制热 ，四通阀能够通过管路的调节，实现冷媒倒流，从而在制冷与制热功能之间实现切换。今天拆的三台空调，美的i青春2和长虹熊猫懒使用的是三花四通阀 ，美的冷静星II使用的是港利四通阀。三花是家用空调阀件的主要供应商，拥有自主知识产权，其中四通阀市场占有率均位居全球第一， 电子膨胀阀也在全球市场中占主要地位。港利也是国内阀件的老品牌，有接近27年的阀门生产经验，质量还是非常不错的。

2.7外机电脑板

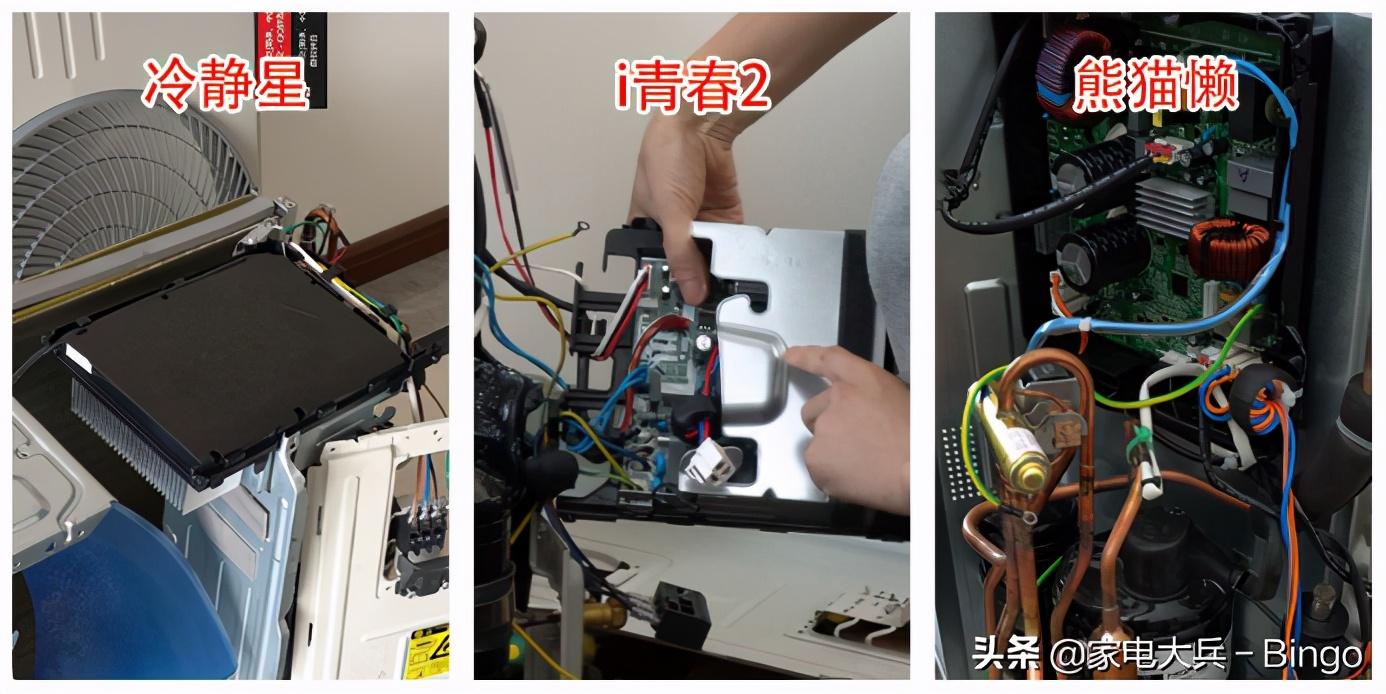

外机电脑版是故障率比较高的部件，这次参与拆机空调的外机电脑板，美的两台采用的都是平行设计，长虹熊猫懒采用的是竖设计，电脑版整体还带有一点弧度。这真不知道是不是含有什么黑科技， 家电厂家工程师中去了解一圈也没问出个所以然。关于电脑版的防护，美的电脑板带有防火钣金是它的一贯作风；长虹熊猫懒依然使用的是塑料。

三、总结部分

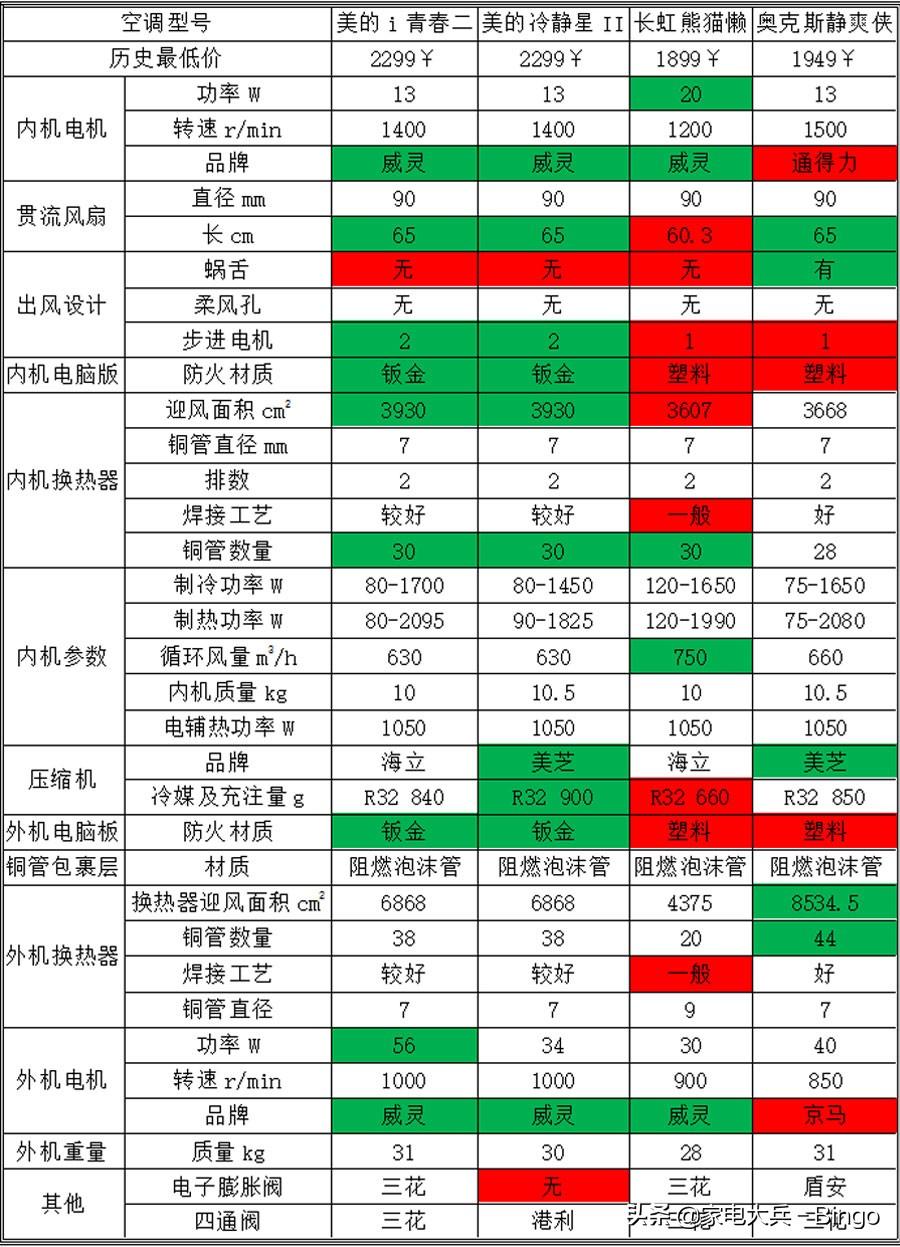

拆机对比部分基本就做完了，拆了接近三年的机器，也算是轻车熟路了，下面就是总结部分，首先还是拉一张大表（我把相对同价位段的奥克斯劲爽侠拿来跟长虹熊猫懒做个对比，想看奥克斯详细介绍的请翻阅《拆出好空调2》）：

Ps：还是要再多废话两句，历史最低价不代表现在的购买价格，也不代表真实的最后到手价，只是一个价格行情的参考！

从拆机上面就可以看到，美的新一级能效空调i青春2和老一级能效空调冷静星II惊人相似，差别是i青春2多了电子膨胀阀；外机电机的功率做了一个提升；压缩机相较冷静星II由美芝换为了海立 （这个可能是因为批次问题），排量稍微有所下降 ；其它主体元器件大小几乎一模一样。看到冷静星II销量远超过i青春2，真替这帮兄弟可惜啊。不带电子膨胀阀的变频空调是真的变频吗？兄弟们，还是i青春2走起吧。

长虹熊猫懒这个型号，单看元器件的使用，还是不错的，威灵的内外电机，海立的压缩机；内机在使用大功率电机带动小风轮吹出大风量的同时，在噪音控制上还能做得不错，值得肯定！ 但是，我们看到长虹熊猫懒在外机的换热器上，输的就不是一筹了，虽然使用的是9毫米铜管，但是仅有20根的数量，单排迎风面积仅有4375平方厘米左右，只有奥克斯劲爽侠的一半大小，冷媒充注量同样也是我近期拆的新一级能效空调里面，唯一低于700g的一款。 仅我个人而言，同等价位段会选择奥克斯劲爽侠，而不会购买长虹熊猫懒！哎~，看来这台拆过的空调又只有我自己留着用了！家里全是不推荐大家购买的家电，打到粉碎性骨折都没人要！哪位兄弟来帮哥们回流下资jin？

拆机不易，装机更不易， 老手都被割破几次了，就为了兄弟们能选个好家电，来都来了，点个赞再走呗。

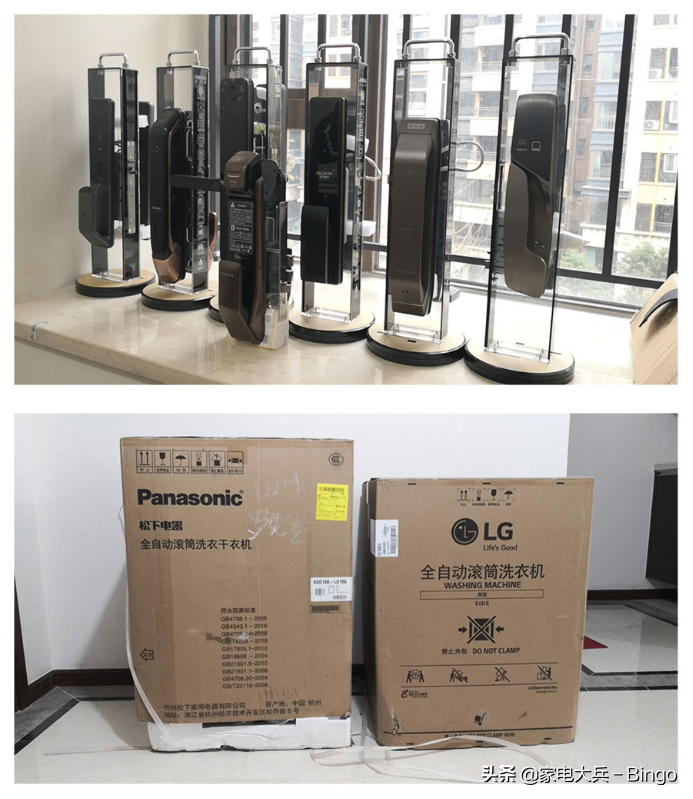

目前7大品牌指纹锁已经全部到位，正在测试；9款路由器以及几个合资品牌的洗衣机、烘干机都在陆续到货，后续也会进行拆机、测试，欢迎大家持续关注！
