自制电脑板，修复净水壶！

昨天接修一台净水壶，这种净水壶本人第一次接触，经过自己的一番研究和对顾客的询问，净水壶正常工作流程如下:接通12V直流电源适配器，净水壶底座上不放水壶或者水壶里无水的情况下，位于底座上方的轻触开关无压力或者压力很小，轻触开关不能被接通，净水壶电路不工作，当水壶放在底座上并注一定量的水时，水壶的重量迫使轻触开关接通，电路开始工作，底座下边的电机带动磁铁一同旋转，水壶底部的铁悬浮装置开始运动，净水过程开始，同时面板上黄、绿、蓝三个LED依次点亮并循环，16分钟以后LED停止循环，同时蜂鸣器报警，电机停止运转，净水过程结束。

用户说用着用着就不工作了，指示灯也不亮，拆开观察发现一只LED明显变色，通电摸8脚芯片烫手，断定芯片坏，网上查询型号得知该芯片属单片机类别，内置程序，即使买到空白芯片自己也无法写程序，本来想弃修，但是顾客说别人家介绍的，说只能到你这里才能修好，什么手艺精，技术好啥的说了一大堆好听的，经过顾客一再央求我还是决定帮他修好，告诉顾客帮他设计线路板，需要第二天取，我看他60多岁也不容易，就报价100修好，顾客爽快答应了。

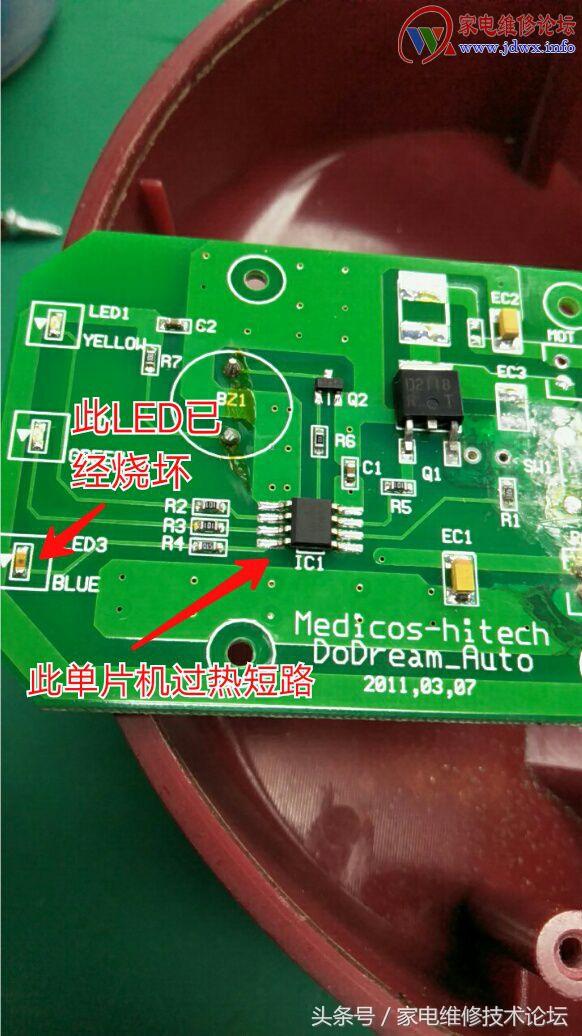

控制板损坏

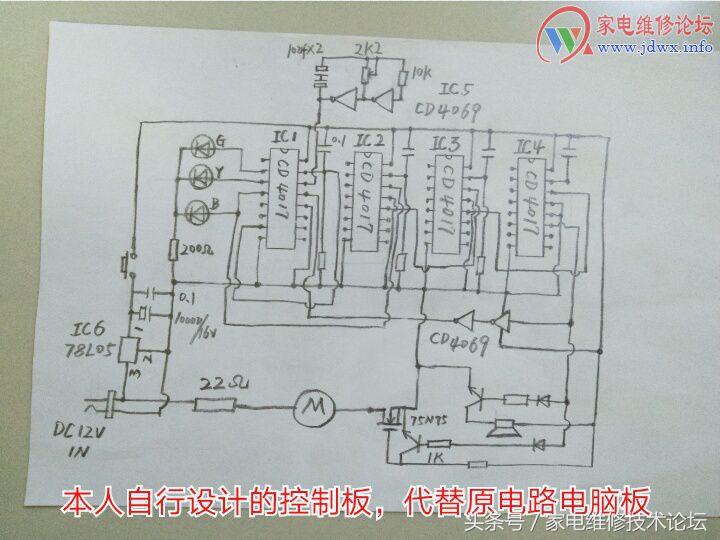

控制板电路图

针对原机的工作流程，经过一番琢磨，决定使用一块4069数字IC的其中两个反相器组成方波振荡器，作为时钟信号，使用4块4017十进制计数器级联的形式，来达到LED流水灯效果和延时停止电机运转的功能，本人设计的图纸及工作过程如下:12v直流电经DC插座进来分为两路，一路给电机的正极，一路经78L05三端稳压块给4069和4017供电，轻触开关被按下的瞬间，所有的4017清零，这里简单说一下4017的功能，4017的14脚为时钟输入端，上升沿有效，每进来一次脉冲进位一次，输出顺序为：3、2、4、7、10、1、5、6、9、11，这些引脚依次输出高电平，15脚是复位清零端，高电平有效，13脚时钟禁止，高电平时锁定当前输出状态，12脚是进位输出，当11脚由高电平跳变为低电平的时候，12脚输出一个高电平用来触发下一级4017，由4069组成的方波振荡器输出3Hz左右的频率脉冲，去触发第一个4017的14脚时钟输入端，由于第一个4017的7脚与15脚相连，所以它的输出顺序永远是3、2、4……3、2、4如此循环，这样在它的4脚就会输出一个1Hz的时钟信号，用这个信号去触发下一个4017，下一个4017再去触发下一个，然后再下一个，最后在IC4上会得到一个每隔100秒进位一次的时钟信号，当IC4的11脚跳变为高电平时正好经过了1000秒，1000秒÷60≈16分钟，刚好达到了原电路16分钟的要求，IC4的11脚信号输出分为3路，一路去控制电机的场效应管，使其截止，一路去触发有源蜂鸣器报警，另一路去4069其中的两个反相器对信号进行放大和整形，整形放大后的信号去第一个4017的13脚时钟禁止端，封锁时钟信号输入，指示灯不再循环闪烁，而是静止在蓝色指示灯亮起的状态上，表示净化过程结束。

本电路基本实现了净化器最初的所有功能，经过工作测试完全可以与原电路相媲美，已经交付顾客使用。

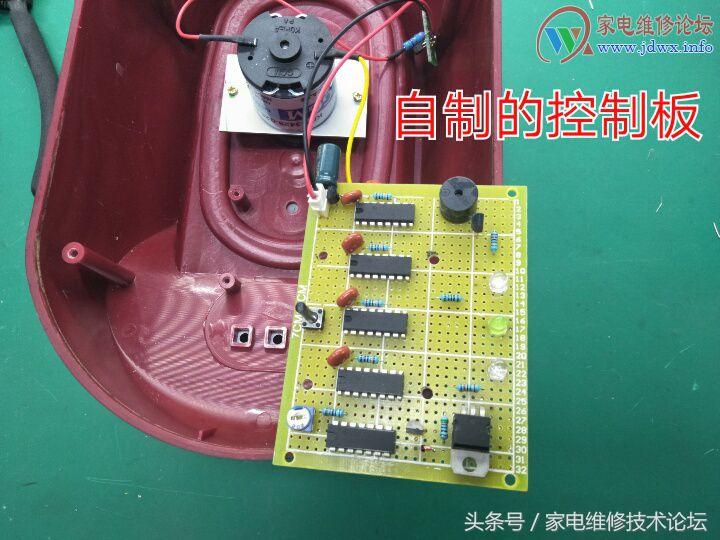

自制的控制板

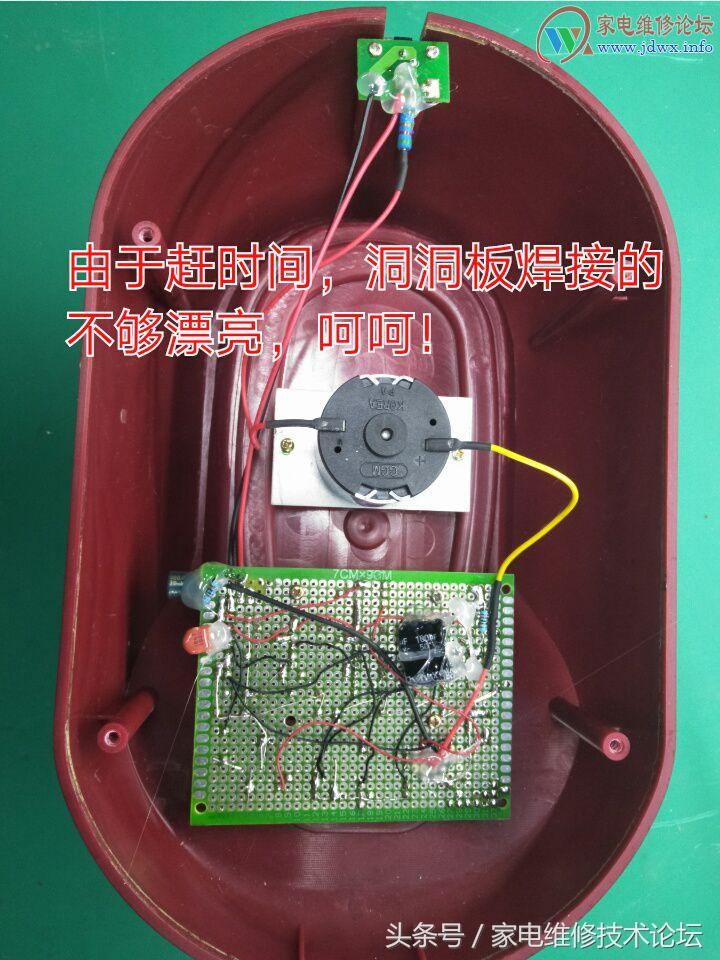

洞洞板焊接

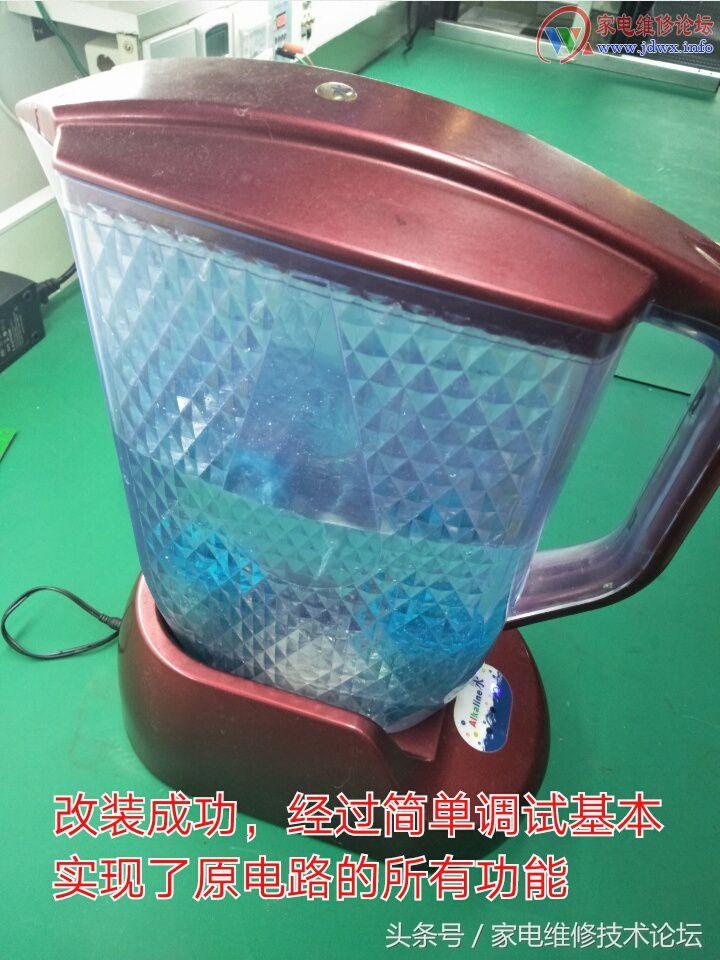

改装成功

PS：这里说一下，本人不会编程，如果懂得编程，电路将大大简化，做这个纯属个人爱好，不为赚钱，其实做这个耗费我几个小时的时间，完全是兴趣，不然100块钱都不够工钱！

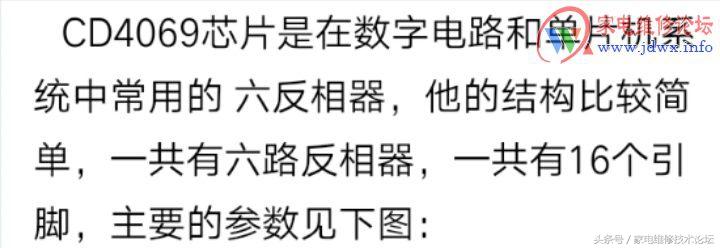

CD4069芯片

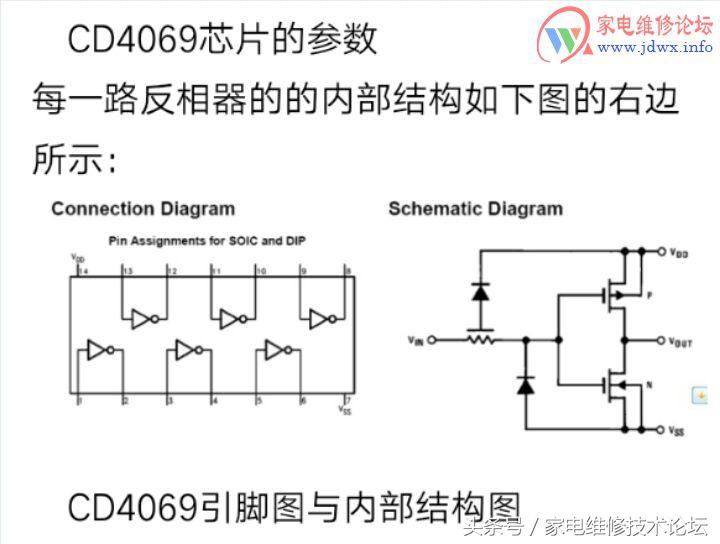

CD4069引脚图与内部结构图

CD4017介绍

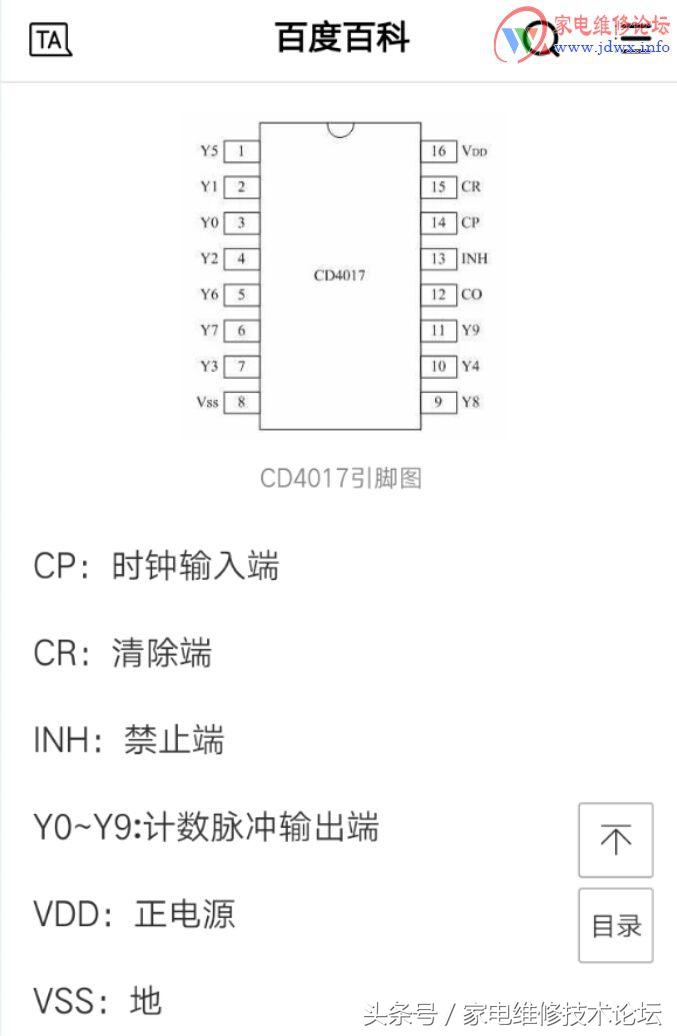

CD4017引脚图

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

拆解一个宿舍功率放大器转换器，看如何突破寝室的用电功率限制

住过集体宿舍的，大家应该都有这种经历，寝室对用电功率有限制，一般只用区区的600W，不能用电吹风，不能用电饭煲，也不能烧热书，想自己开个小灶，改善一下生活都不行，一使用电表就跳闸了，，非常不方便。

但有些寝室用一款叫做“宿舍功率放大器”的神器，能够突破用电限制，就买来一个拆开研究一下原理。

表面看和普通的插座一样，没有特别之处，淘宝上面一般价格问30元左右。

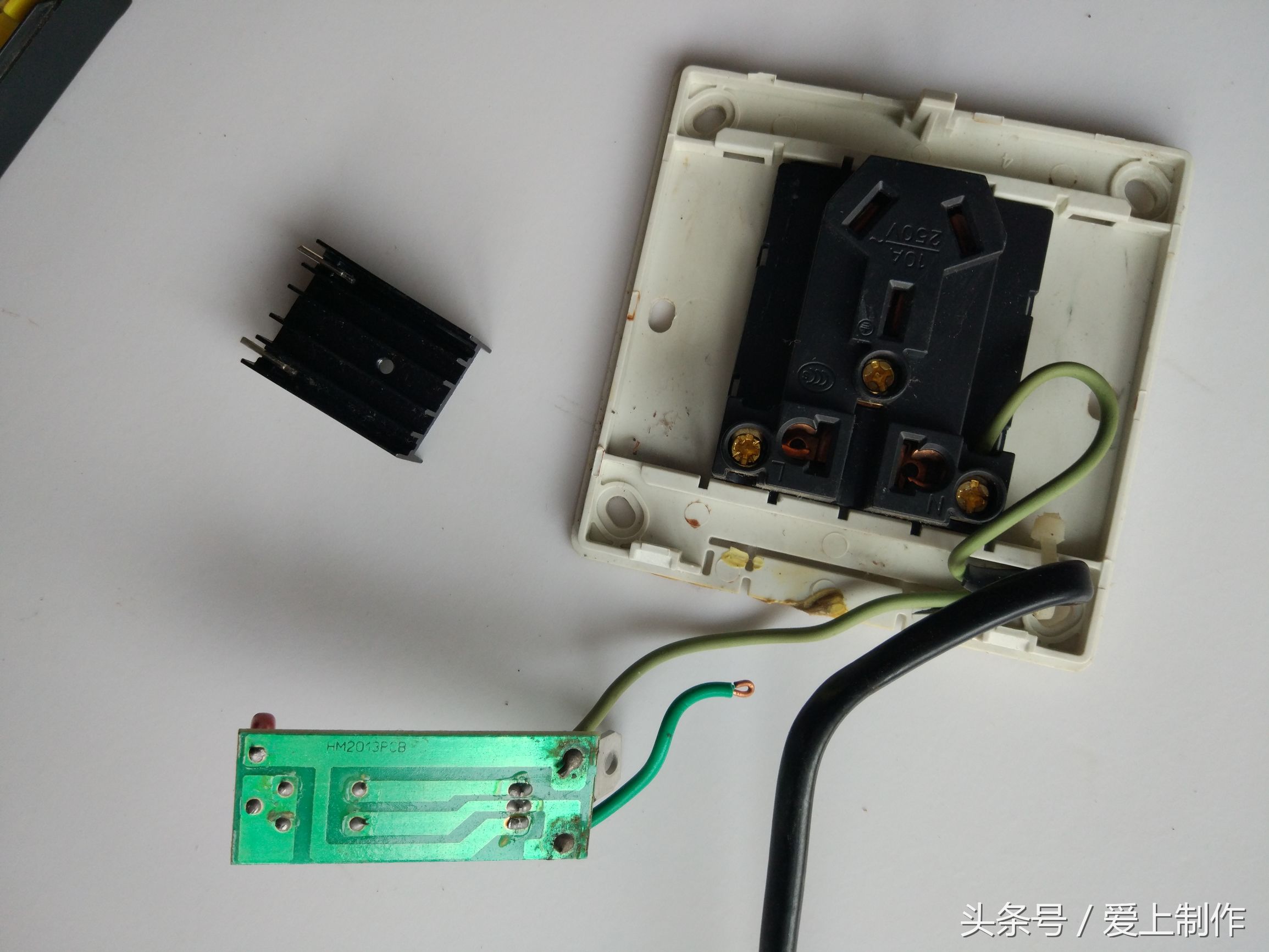

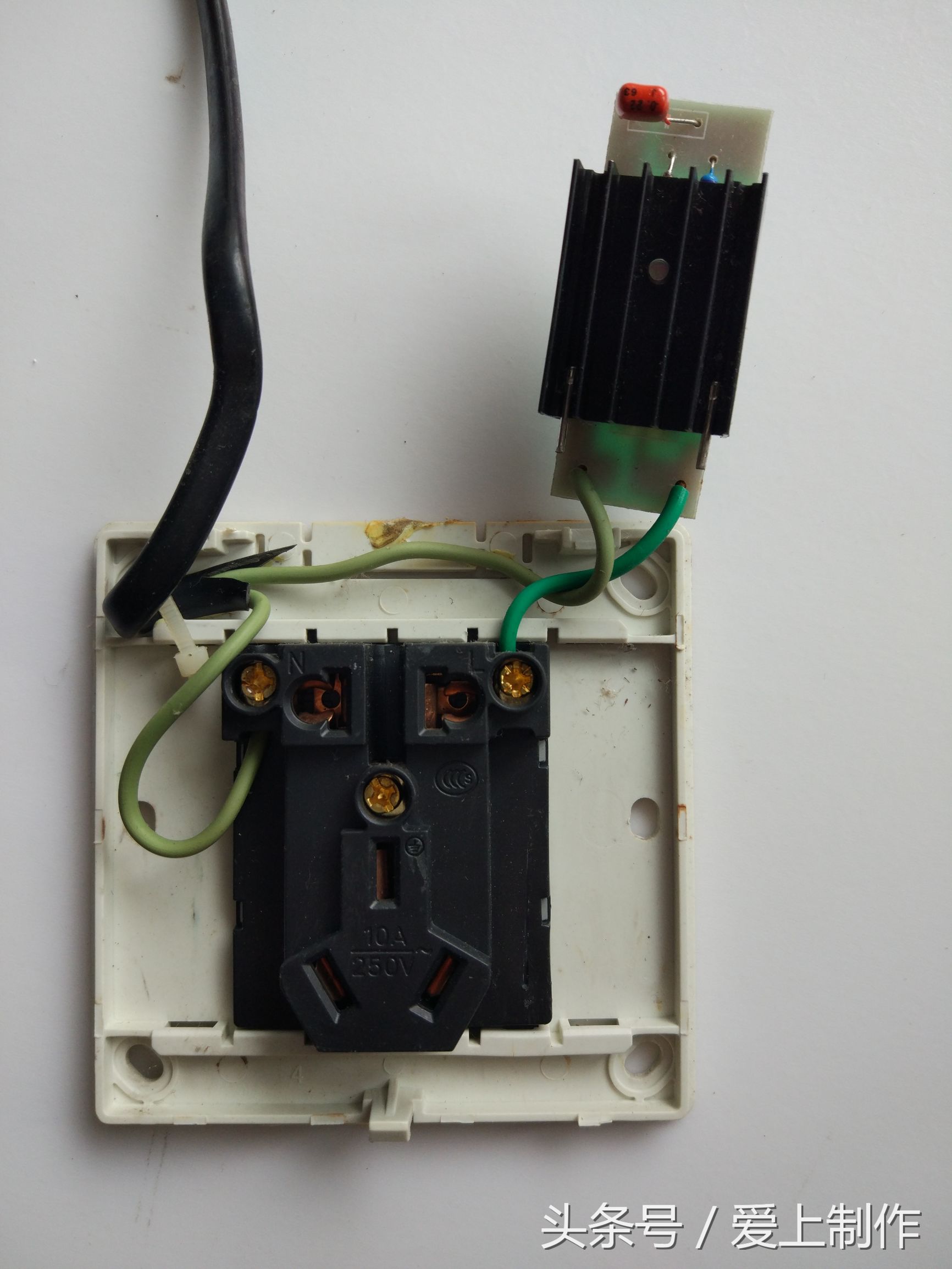

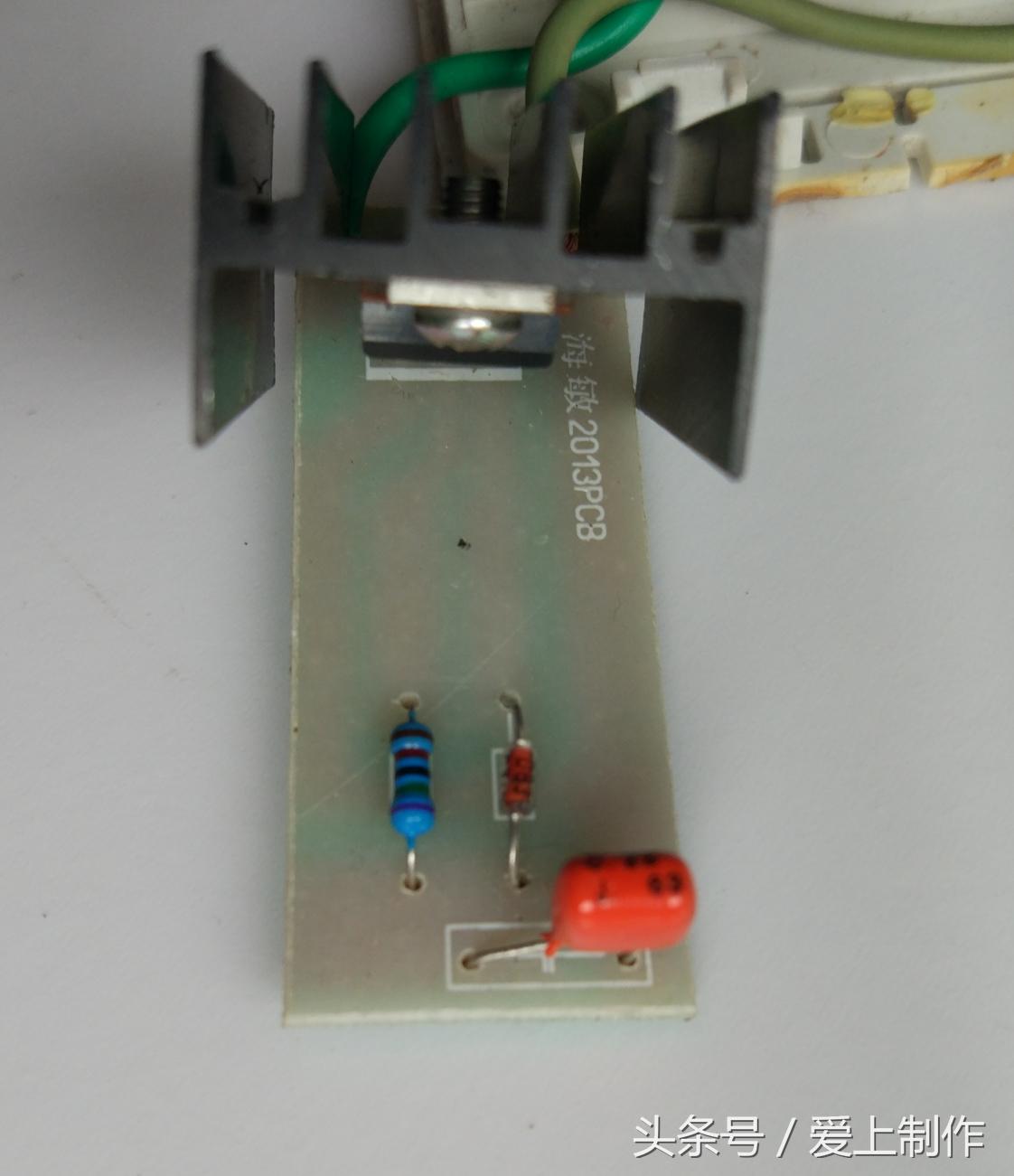

拆开，看一下里面，和普通插板一样，多了一小块电路板

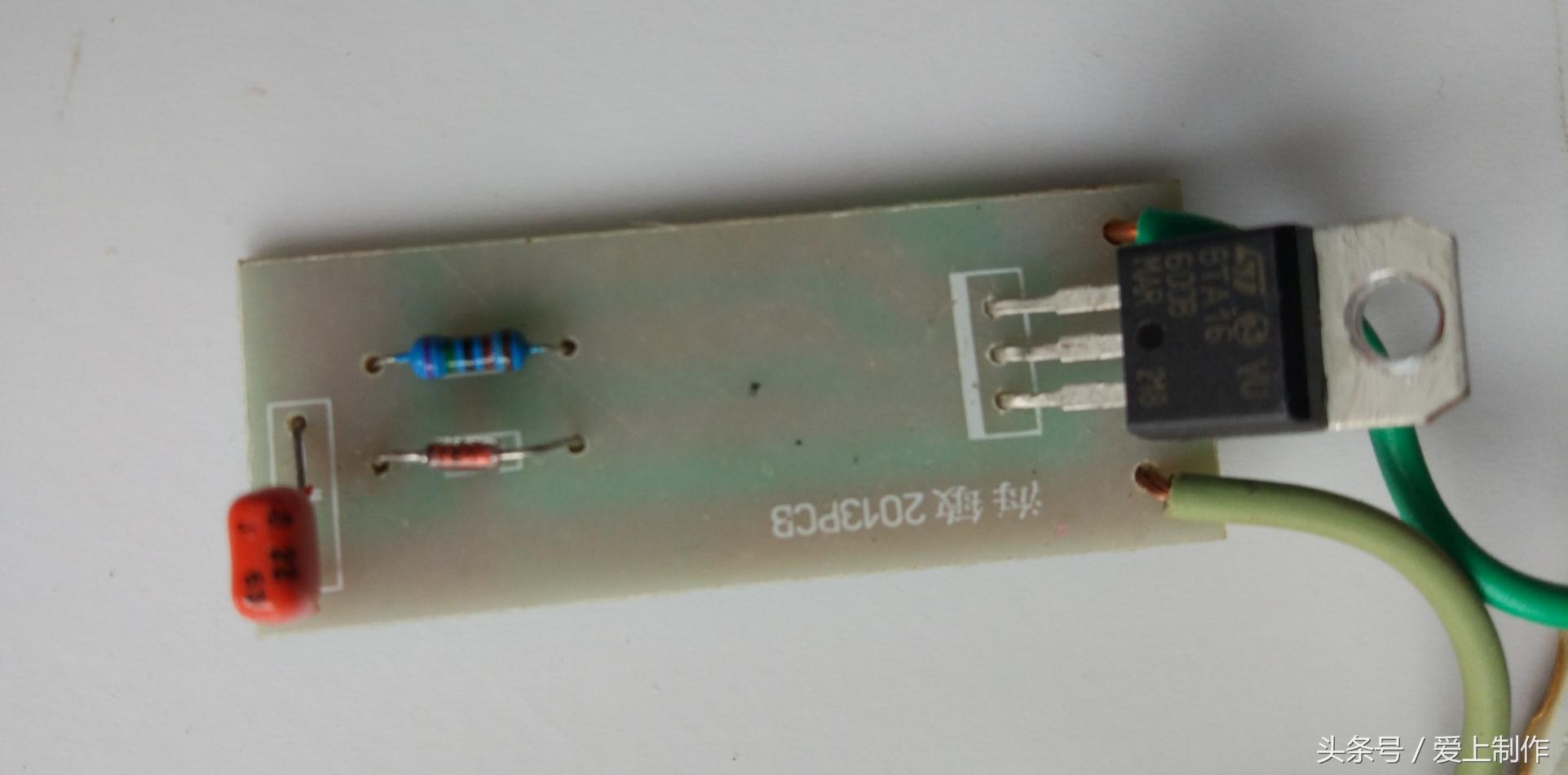

再看看电路板上有什么原件，一个电阻，一个电容，一个二极管，还有一个德州仪器牌的双向可控硅，型号为BTA16-600B

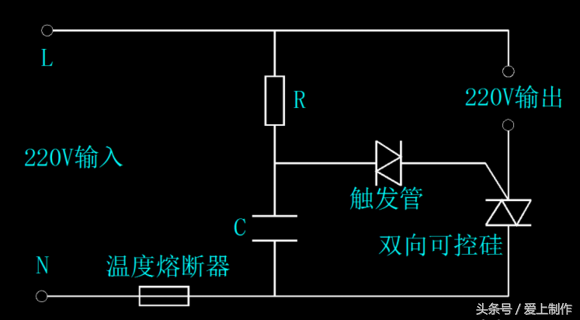

下面是电路的原理图，说白了，这个东西就是改变电流和电压的相位，学过模拟电子技术的都知道正弦交流电电压的表达式为 u=Um *sin(ωt+ψ)，，如果是纯阻性负载电流和电压同相位，i=Im*sin(ωt+ψ) ,功率P=U*I =Um*Im *sin(ωt+ψ)*sin(ωt+ψ) ,最大为平均功率的√2 倍，如果是电容性或者感性负载，由于电压超前90°，或者滞后90°，功率P=U*I =Um*Im *sin(ωt+ψ)*cos(ωt+ψ) =1/2 * Um*Im *sin(2ωt+ψ) ,最大为平均功率的√2 /2倍 ,相当提高了一倍的功率，讲解的不完整，欢迎大神纠正。
