电台通信开关电源快速维修方法及常见故障

本文来源于《现代通信》微信公众号【CQ现代通信 】。

电台通信电源供电一般分为三种供电方式。首先来说说线性电源供电，线性电源优点是性能稳定，采用传统的变压器降压模式，体积和重量庞大，功耗也非常高，电磁转换效益低，采用低电压稳压电路，故障率低，电路性能非常稳定。

开关电源供电优点是体积小巧，功耗低，电磁转换效益高，电压动态范围宽，电压从90V到240V都可稳定工作。缺点是开关电源工作在高电压，大电流状态下，因为加之工艺水平等一些原因，故障率远远高率线性电源。

直流电瓶供电，车载直流电瓶供电方便，但是铅蓄电池很重，再者充电时间长且有维护复杂、电池寿命短、成本较高、不方便携带等问题。随着更多的大容量锂电池的出现，传统的铅蓄电池供电方式将被体积更小、重量更轻的锂电池取代。

【CQ现代通信 】下面介绍一款常用的自激加他激式通信开关电源，这种电源广泛应用在通信电源，电动车充电器和家用电脑电源等电子产品供电领域。

在电子产品中，电源部分的故障占到了所有问题的45%以上，特别是高电压，大电流开关电源，前后级相互牵制性较大，故障率更高。开关电源做到无损开关管维修，就是国内维修高手都很难办到。无损开关管修复开关电源，也是国内电子产品一大维修难题。维修中对电路工作过程要有详细的了解和电路分析技巧，是电子维修技术人员必须掌握的基本技能。

我将个人应用交流调压器降压法，外接辅助电源模拟法，让整个电路模拟正常工作状态。在低电压下，更加安全方便维修人员在线检测故障范围。无损电源开关管维修方法，是本人两万多例开关电源维修实战经验的总结。写成此文，希望给在一线工作的同行朋友有所启发和帮助。下面就开关电源的常见故障及维修检测技巧和大家共同分享。

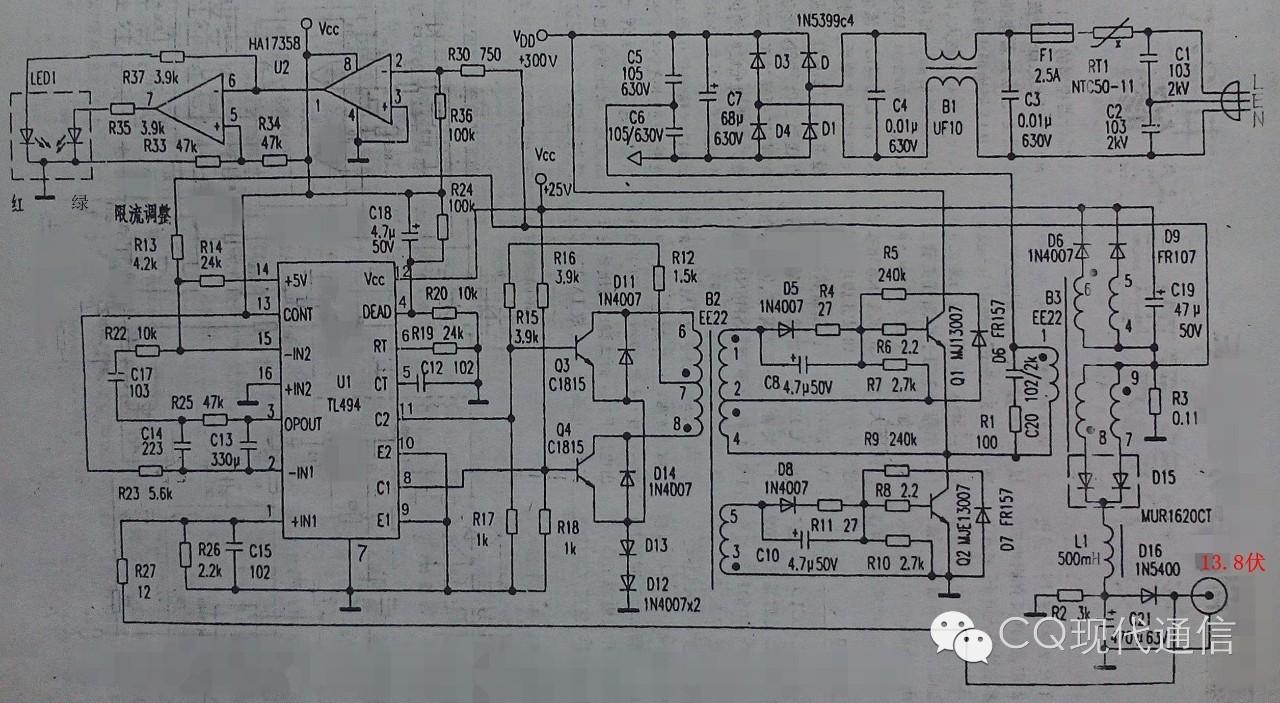

电源框架图

检修方法

【CQ现代通信 】维修人员一般用简单的检测设备，万用表电阻挡来测量电路中的静态电阻值来确定故障元器件和电路故障的范围。在实际检测中，电源开关管Q1、Q2击穿最多，同时烧断2A交流保险管。电源开关管Q1、Q2击穿，要对电源部份作更深一步电路的检测，盲目更换元件就接通交流电源，电源开关管Q1、Q2往往会再次损坏。虽然带假负载(100W的灯泡)的方法许多维修人员都会，但要做到安全快速维修，须配置一台20MHz的示波器、辅助直流稳压电源一台和交流调压器一台，示波器维修开关电源看波型比万用表更为有效，具体检修步骤如下。

1．打开电源主板，先看保险有无损坏烧毁，再在线测量易损开关管Q1、Q2、Q3、Q4、D6、D7、D11、D12等元件，不易在线判断元件好坏时，可取下元器件再测量，如坏则换。通常该电路中，连带损坏的元件较多，应该引起注意。

2．单独给振荡集成块TL494/(12)脚引脚外加20～25V辅助直流工作电压，辅助电源地线接TL494的（7）脚的负极。开启辅助电源供电，用示波器测量推挽管Q3、Q4的b、c极波形。并根据波型对比，判断故障点。如Q3、Q4的波形基本一致，表明由振荡集成块TL494、Q3、Q4等组成的它激式推挽电路基本正常，如有波形但两管波形相差较大可能是Q3、Q4之一损坏，和推挽变压器B2的次级负载不平衡对应开关管Q1、Q2及周边电路有问题；如果Q3、Q4基极无波形，则可能是振荡集成块TL494损坏，唯有更换振荡集成块TL494后再试。实际检修中，振荡集成块TL494的(12)脚电源供电对地短路损坏率最高。

3．如TL494、Q3、Q4等基本正常，静态测量Q1、Q2等也正常，则接调压器向电源交流220V输入端加入40V左右交流电压，此时TL494/12脚仍需外加辅助直流电源20～25V。通电后，开关电源整流输出48V左右直流电压，电源输出电压在8～9V左右。因开关电源设计输出电压13.8V，所以测试数据可能也有差别，本文为13.8V输出。如果上述电压基本正常，表明从整流滤波到自激他激等电路基本正常。断电后，用手触摸开关管Q1、Q2判断其是否完全工作在开关状态，如Q1、Q2烫手温升很高，表明开关管基极耦合电解电容C8、Cl0漏电，可换之。

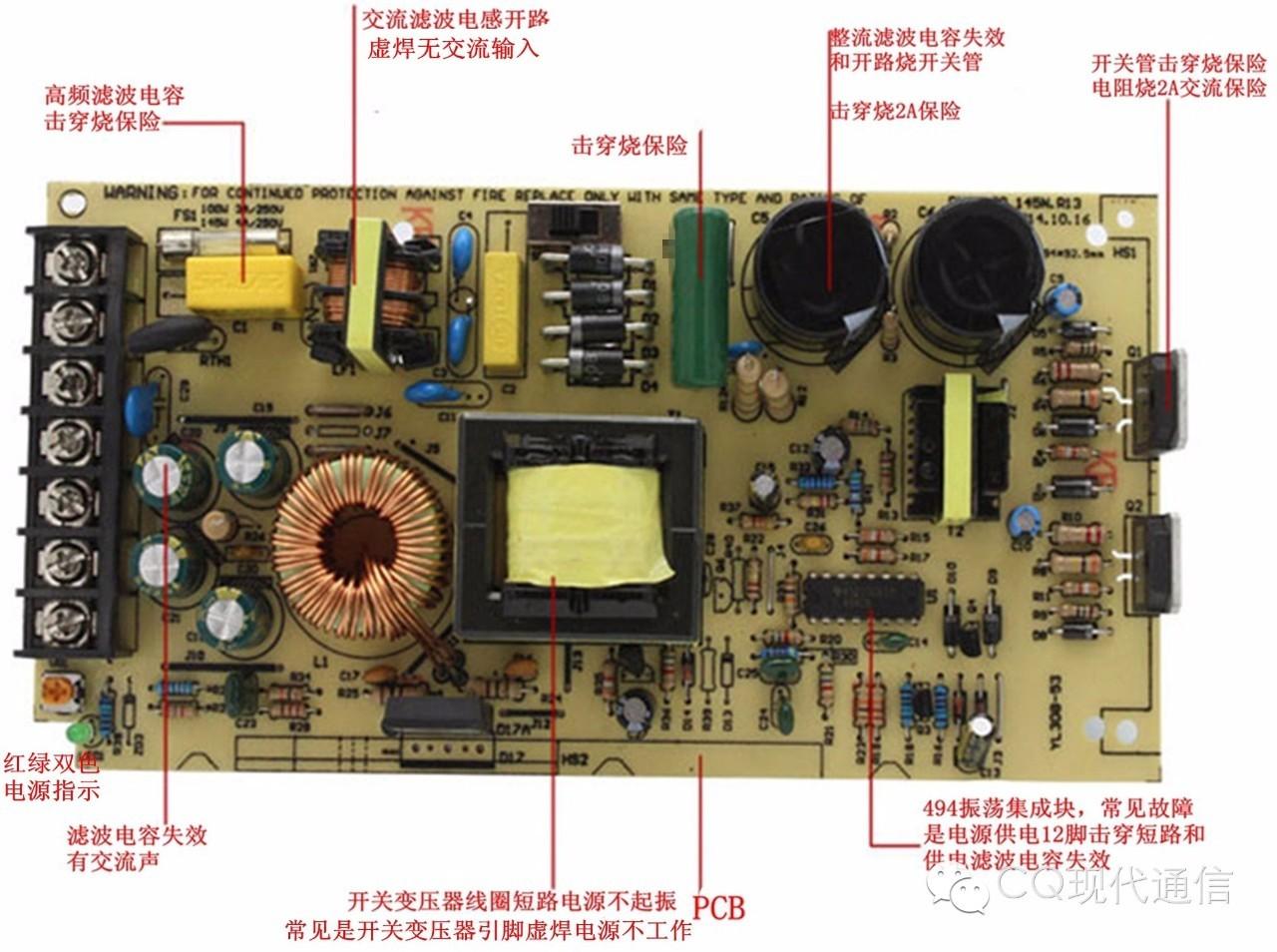

主板实物图

常见故障 （附表为通信电源的常见故障现象及故障原因）

通电烧交流保险桥式整流二极管击穿短路；400V电解滤波电容击穿短路；C5（1uf 400V）启动电容击穿短路，开关管Q1、Q2击穿；D15高频整流二极管击穿（此二极管内阻小率普通整流管）；保险管内保险丝发黑和发黄表明电源电路上有严重短路用万用表电阻档在线测量找出损坏元件更换之。不启动，整流310V输出正常启动电阻R7、R9开路；TL494供电12脚滤波电容C19失效；开关管Q1/Q2发射极漏电和性能不良，（注意Q1/Q2参数要一致）TL494损坏R3（0.1Ω/3W开路）；开关变压器B3、 1、2脚虚焊；状态指示灯运放LM358故障引发TL494停振。输出电压低，带负载差Q3、Q4推动管发射极漏电，输出电压低；C21滤波电容失效；TL494异常导致输出异常；C19容量变小引起带负载能力变差；状态指示灯运放HA17358坏。屡烧开关管滤波电容C7失效，有时Q1、Q2、Q3、Q4同时损坏；推动管Q3、Q4损坏；TLT494坏，开机就烧开关管（故障率最高）；C8、C10漏电（常见故障，建议开关管坏的一起更换）；开关管引脚附近漏电打火，易损开关管；开关变压器引脚虚焊（振动引起虚焊，常见）；开关变压器线圈短路（少见）。电源指示灯故障电源指示灯红灯长亮无输出电压运放指示灯控制HA17358坏；红绿灯都亮，运放指示HA17358坏，振荡电路TL494坏等；红绿灯都不亮，运放HA17358损坏；电源指示红绿灯出现间歇闪烁，电源直流电压输出时有时无；负载短路。有时表现为没有输出电压，电源工作在保护状态。输出电压高取样电阻R26阻值改变，输出电压高；振荡集成块TL494坏，（故障率不高）。
