福禄克(Fluke) 17B万用表详细拆解（1）

（声明：本文转载自数码之家，版权归原作者所有，如有侵权请联系删除）

手里有一块福禄克(Fluke)17B万用表，其实之前自己已经拆开后盖和它“约会”过一次了，知道里面是硬封IC，不是牛屎。借这次论坛拆机大赛，给它来一次“美人大脱衣”，详细拆解一下，和大家共享!

上图，外观有些磨损了，在我手里都7、8年了

最上面是显示屏，虽然在我手里好几年，但是用的比较少，上面的保护膜都还没撕掉

显示屏下面4个按钮，分别是

HOLD：即保持，当按下这个键时，当前测量值会被锁定在屏幕上

RANGE：调测量范围的，比如测电阻时，可以在自动、欧姆、千欧(K)、兆欧(M)之间切换。测量每一种类型的信号值时有不同的范围定义

REL : 不知道什么用，没有用过

HZ % : 不知道什么用，没有用过

再下面，黄色的圆形按钮，相当于是个复用功能键。

下面的功能转盘上有些挡位除了白色符号，还有黄色的符号。当选择这个挡位时，按这个圆形黄色按钮，可以在几个复用功能中切换。

比如旋转到欧姆档时，默认是测量电阻，按一下黄色按钮就切换到二极管测量功能，再按一下黄色按钮就切换到短路报警测试功能。

中间的转盘就是测量功能的选择，从做到右依次是关机、交流电压、直流电压、直流毫伏、欧姆挡(复用二极管、短路报警)、电容、电流安培挡(直流、交流复用)、电流毫安挡(直流、交流复用)、电流微安挡(直流、交流复用)、温度。

最下面是4个插孔，第三个是公共地，也就是黑色表笔插的位置;第一个是测量电流安培挡时红色表笔插的位置;

第一个是测量电流毫安/微安挡时红色表笔插的位置;第四个是其它功能测试时红色表笔插的位置

两个保险丝的规格

一个10A 1000v，一个500mA 1000v

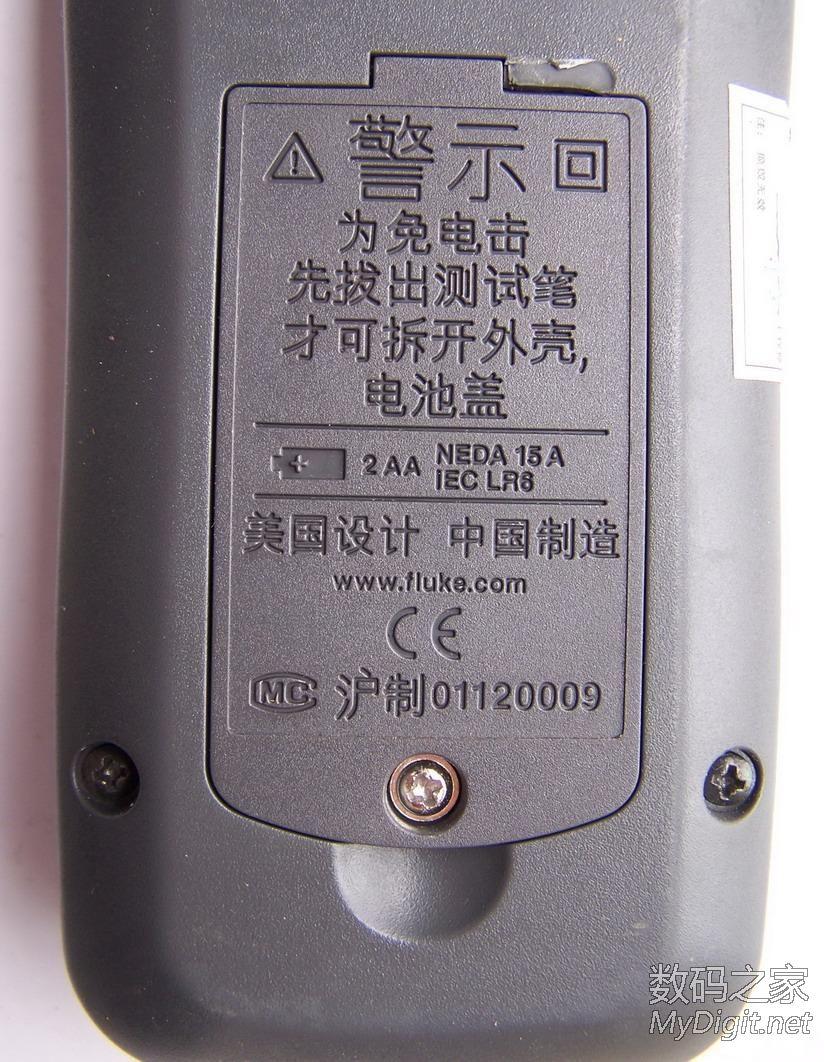

刚才看到的警告信息，电池信息

沪制，应该是上海制造的

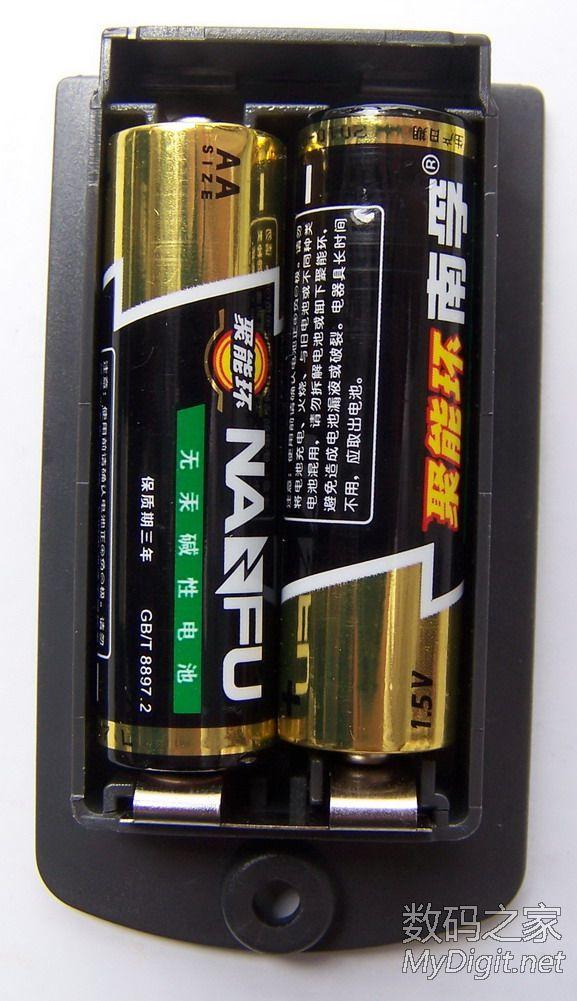

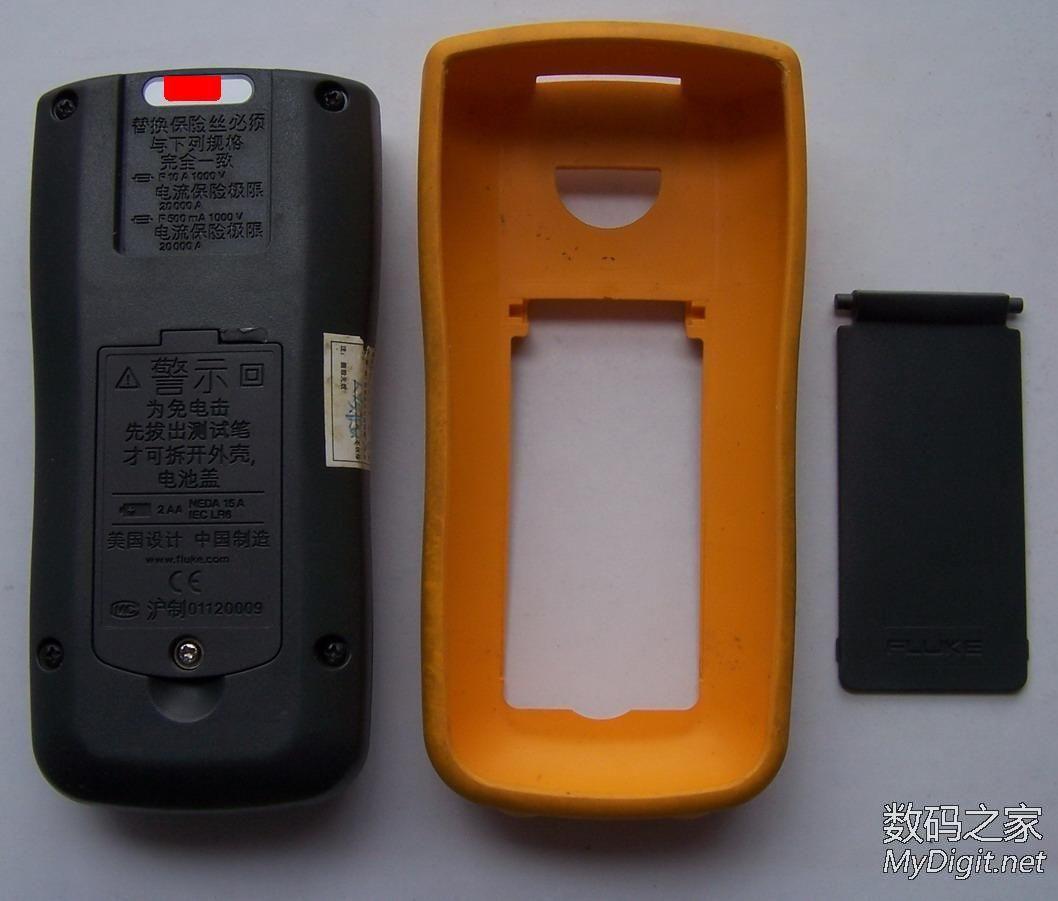

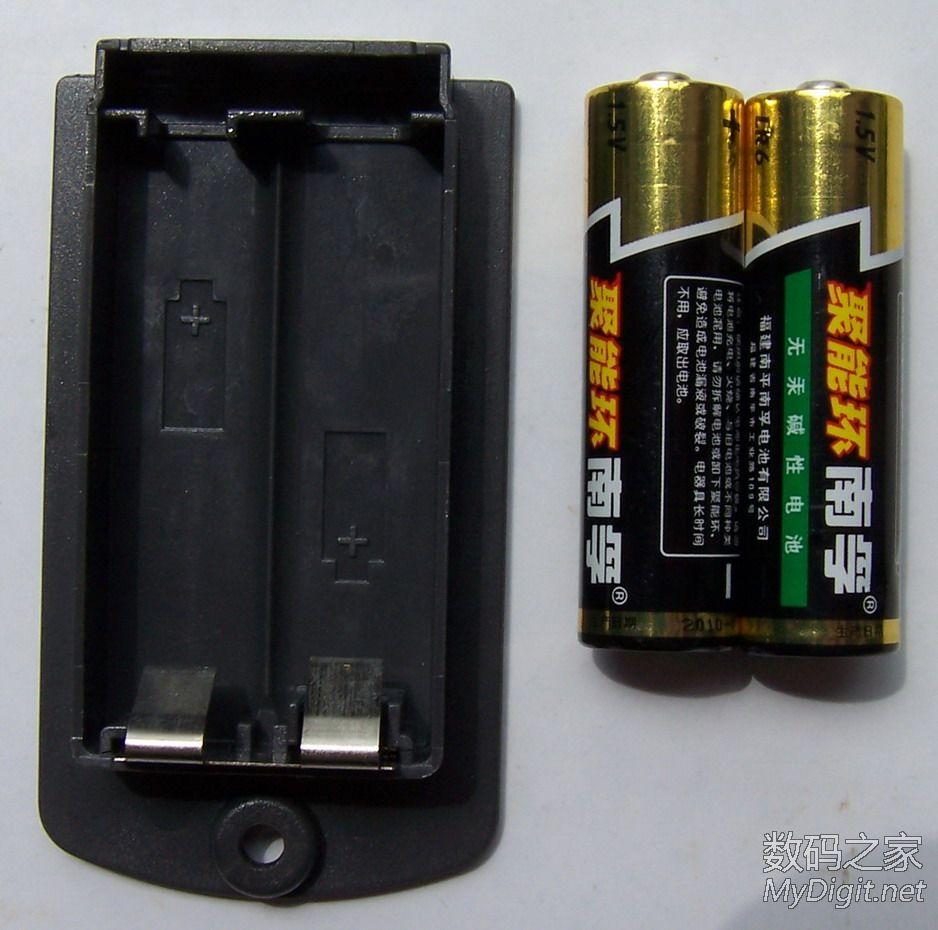

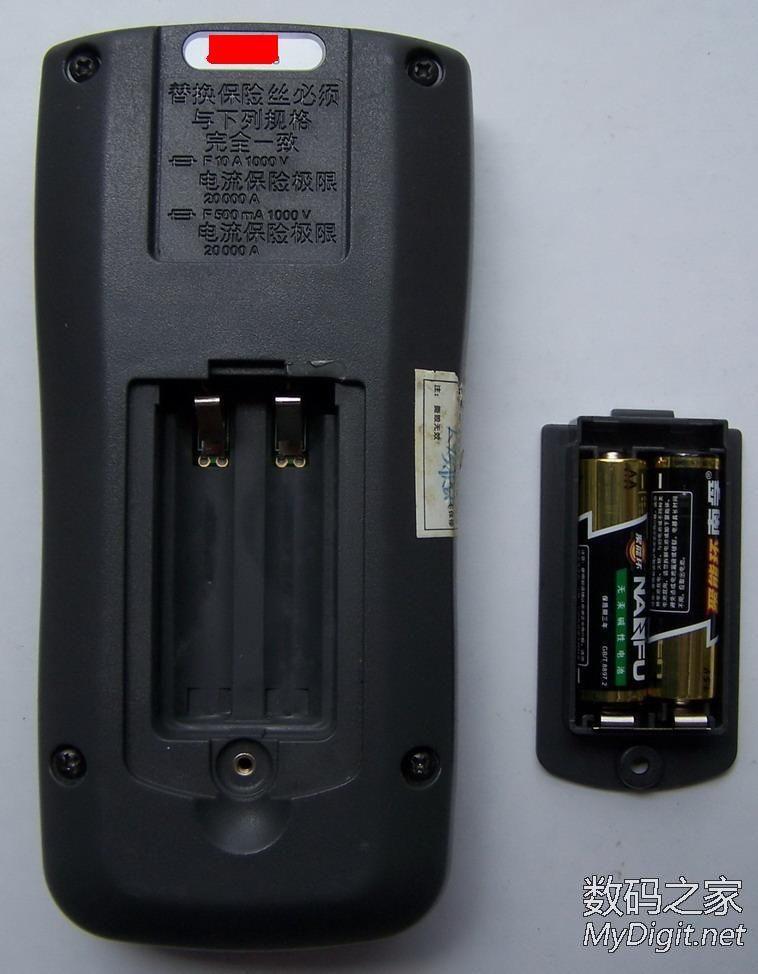

背面一共有5颗螺丝，先拆电池盖，就拆中间那颗就可以了拿掉电池仓电池仓特写拿掉电池，2节普通的AA电池，好像已经用了很久了，不费电的

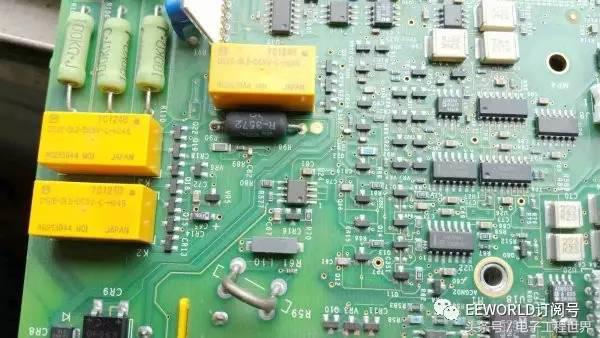

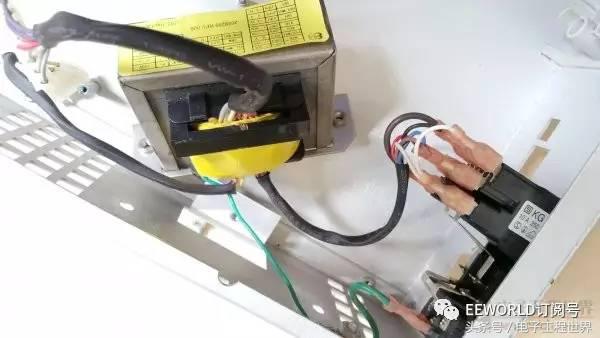

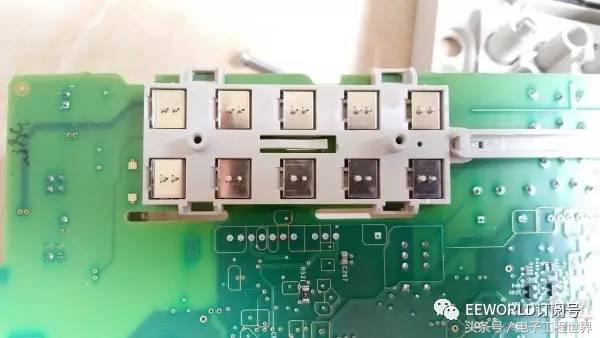

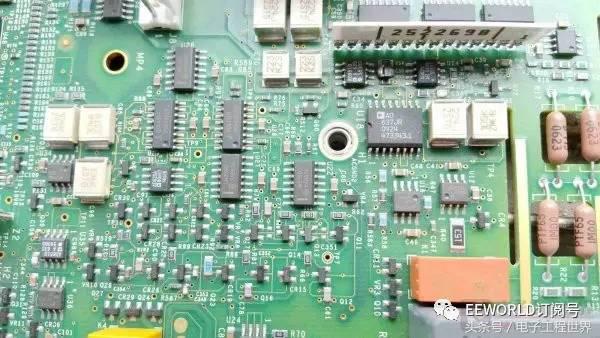

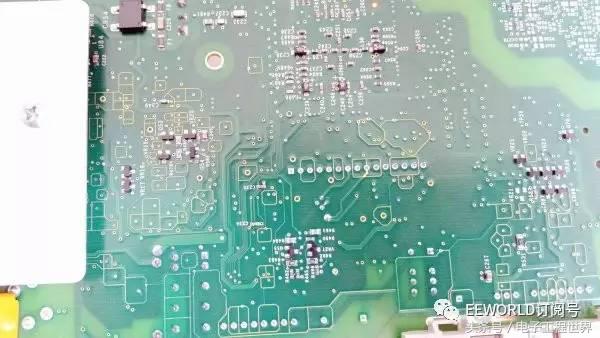

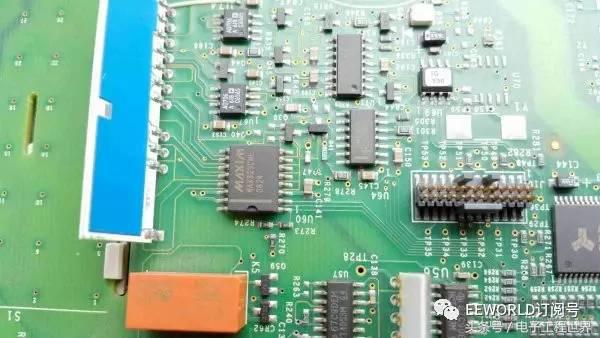

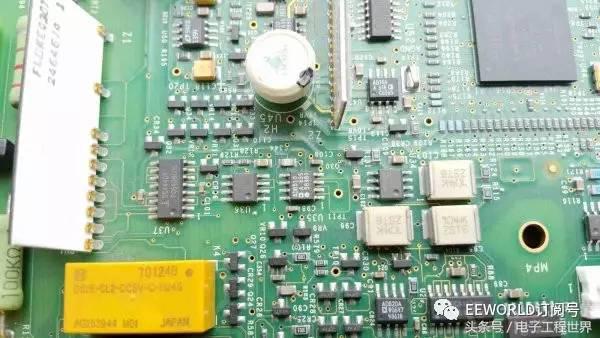

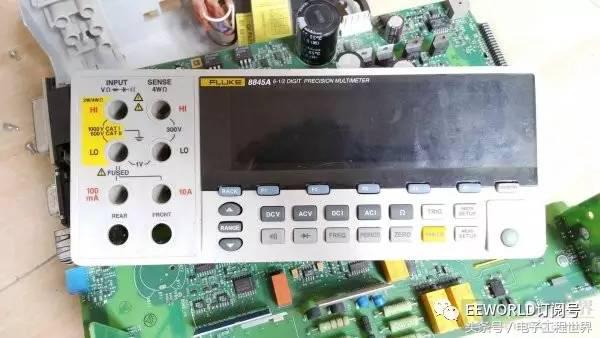

万元Fluke 8845A 六位半精密数字万用表拆解

参与论坛“不曾拆解便不曾拥有，2017以拆会友重磅回归拆、评有礼！”活动拆解一款万元Fluke 8845A 六位半精密数字万用表。

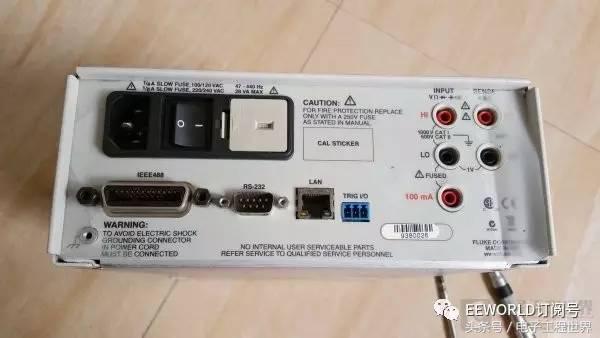

福禄克8845A的这款六位半的台表有个通病，前后输入的切换开关接触片久了会接触不良，造成功能异常，最直接的就是显示异常，多按几次会好，一直磨磨蹭蹭懒得拆开来弄，今天在测量时又犯了老毛病，实在受够了，拿出工具，大卸八块，顺便给大家一饱眼福，度娘了一下，好像网上还没有谁发布这个机器的拆机，心中一阵窃喜，那我不是拿了个头彩。PS：如果直接看不过瘾的话，点击阅读原文可以看高清大图的

那么接下来，废话不多说，拆解正式开始

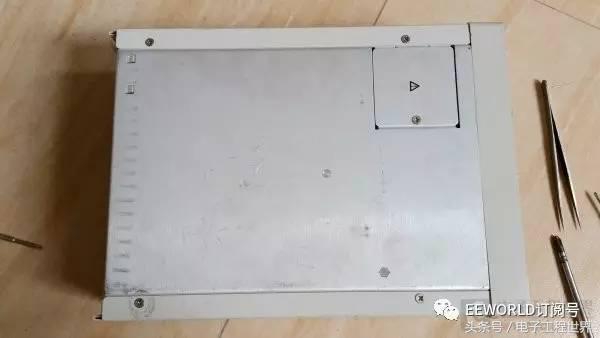

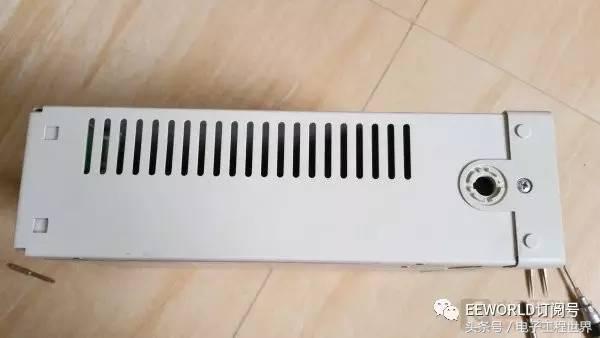

1.拿掉上下的橡胶保护套,取掉提手
