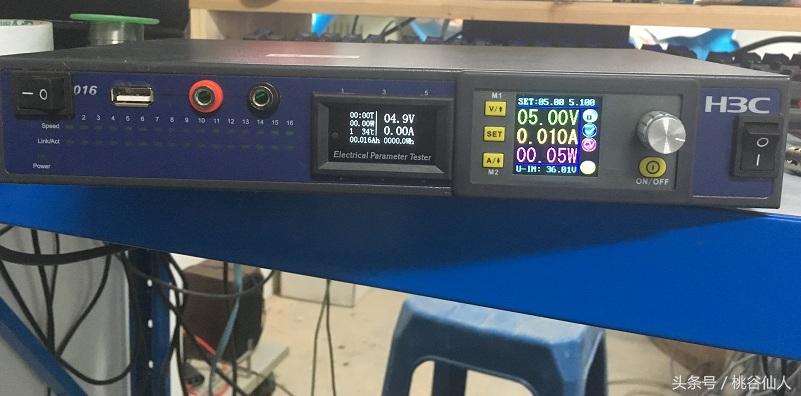

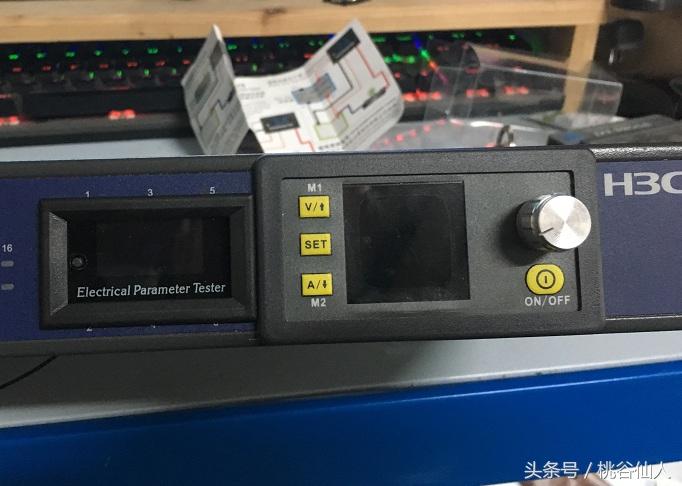

技术大佬！手把手教你0~50V，0~10A的ATX电源改可调电源全过程

本文中所参考的一些帖文资料因不能在文中出现链接所以有需要的朋友们可以点击文章底部的“了解更多”里查看

早在2014年流行用ATX电源改可调电源的时候，我就幻想着自己也能拥有一台了，但是由于自己的技术水平有限，大神们发的改造教程帖子根本就看不懂。虽然我是业余DIY折腾，可调电源也不是经常会用到，但是偶尔需要个电源测试东西的时候，一顿翻箱倒柜的找电源，有时候找出来的还不合适。像常见的5V，6V，12V还容易点找，要是像什么4.2V，18V之类的，那可都难找这样的电源了，这时候要是有一台可调电源，那就不用那么尴尬了。

经过这么多年的逛数码之家，大神们的帖子也学习了不少，现在也能自己简单的维修一下ATX电源了。最近由于没有ATX电源修了，又想再继续把ATX电源维修技术再提升一下，就想到了用ATX电源改一台可调电源。一来能提升自己对于ATX电源的认识，二来要是能改成功自己岂不是又得一台可调电源了吗，这可是我一直想拥有的呀。

想到那就要付诸于行动，首先是在论坛搜索大神们的帖子，再仔细的阅读，把有用的全部收藏。其中像论坛里【xpmasterjp】 大神的ATX改可调原理最经典，建议要改ATX可调的都去看看，帖子在本文底部“了解更多” 里可以查看。但是由于自己的电子基础太差，大神的ATX改可调的原理也不是能完全理解。所以我是看了另外一篇的帖子改的，那个相对于新手来说比较容易，可以说是手把手的教程了，原帖在本文底部“了解更多” 里可以查看，在此对原贴作者表示感谢。

改造的步骤

一台能用的ATX电源，如果是坏的要先修好，建议别用太旧的电源，因为旧电源有很多元件都有可能失效了，虽然能改造成功，但是啸叫会很难解决。

1、首先把ATX电源的线全部拆掉，绿线跟地短接。

2、把+3.3V，-5V，+5V，-12V上的元件全部拆掉，不懂的话，从输出端往回拆。

3、把+12V线路通往494或者7500IC 1脚上的电阻换成24K的5色环电阻，+12V线路上的稳压二极管也要拆掉。

4、把+12V跟地之间的电容换成耐压30V以上的。

5、 TL494的1脚再接一只12K的5色环电阻到地。调压电位器用精密多圈可调电位器，阻值为10K的，中间脚串个10K的电阻再接到TL494的2脚（如果不能从0V起调就把10K电阻去掉，我的是加了后能减少一点啸叫），电位器的另外两个脚，一个接地，另外一脚接TL494的13、14、15脚（这3个脚是连起来的），到此就能调电压了，如下图：

6.调压成功后，就可以改调流了。调流我是按照论坛内一片帖子来做的，原帖在本文底部“了解更多” 里可以查看。在此也表示感谢，对于小白来说真的很有用，首先把TL494的15脚跟13、14脚单独分开，TL494的16脚接一个5W 0.01欧的陶瓷电阻，然后电源输出的负极就接16脚。

调流电位器也是用精密多圈可调电位器，阻值为1K的，中间脚串一个10K电阻接到15脚，另外两个脚，一个接地，另一个串47K电阻接到13、14脚，根据原贴我手绘了一张调流的电路图，设置最高电流改图中红框处的电阻，我是用了300K+100K的可调电阻，电位器扭到最大后，再微调100K电位器，如下图：

到此，调压调流的大概步骤就是这样。另外，这样改了之后，一般都是会有啸叫的，解决的办法有如下：

1、调压、调流电位器的中间脚跟接地脚并联一个104的电容。

2、TL494的2、3脚接47K电阻+104电容；3跟15脚接22K电阻+104电容。

3、虽然这样做了，但是还是会有啸叫的，只是能减少一些而以，想要完全去除啸叫，我目前也没有很好的办法。因为啸叫有很多原因引起的，有可能是TL494本身，或者5、6脚外接的电阻、电容，又或者是TL494的8、11脚输出的那两个C945推动管等等很多方面的原因。

下面我具体的来说一下我的整个改造过程，我是先拿了一个山寨的电源来改的，这个电脑是我的第一台电脑上使用的，一直到现在都没有出过问题。按照帖子中的步骤来改（原帖在本文底部“了解更多” 里可以查看），因为没有24K跟12K五色环电阻，就用了两个相同比例的电阻来代替，具体阻值不太记得了，因为当时试了一下，没成功就丢到一边去了，按我的理解这两个电阻应该是起到串联分压的作用，应该用其它相等比例的阻值来代替也是可以的呀。

大概又过了两三个月，看到之前丢在一边的ATX电源，加上又没有其它事情可做，就决定继续折腾这个ATX电源，这次分别从淘宝买了24K跟12K五色环电阻，1.68元包邮100个，用掉红包两种电阻实际只花了1块钱。

在后面的改造过程中，所需要的电位器，双显数字表等等，都是用红包后只付了几毛甚至几分钱买的，所以说基本上不花什么钱，只是时间上需要等个三四天而以，再加上整个改造的过程中，都是在上班时间利用空闲时间改的，所以照片也都是断断续续的，总共历时了好几个月吧。

这次买了电阻后，又再次的把帖子仔细，认真的看了一遍，把里面的每一个字都认真的看了，然后就一次的改成功了。

上图是之前改了一下没改成功后的样子，现在重新动手改之前，先拍照后再拆，要是不成功还能看照片复原。另：大家也可以像我这样，先把元件挑起一只脚，然后再通电测试，确定对电路无影响后再继续拆下来。

上图是替换了原电路12V到TL494 1脚上的电阻后的样子，阻值分别是24K跟12k，接上电位器后就可以调压了。

上图在只换了电阻后的电路，最高电压能到28V，当然接上负载还会少几伏。本来我的目标也是改个0——30V，0——7A的可调就可以了的。因为大神们都说，想要更高电压电流，只能重绕变压器了。一听到重绕变压器就感觉那一定是好难呀，所以听到要重绕变压器就主动要放弃了。

既然变压器对电压电流的影响这么重要，那我从质量好的电源上拆个变压器过来，电压是不是会更高一点呢，因为山寨电源总是偷工减料的，变压器肯定也会。结果事实证明，换了变压器后，电压反而比原来低了，只有26.5V。注：上图变压器的接线，只需要接红圈中的那两个位置就可以了。

对于最高28V的电压不是很理想，然后就百度了很多重绕变压器的帖子，看过之后，感觉到也不是很难，还亲自拆了一个变压器出来（当然，拆的过程是拍照的，再拿纸笔记了绕线的方向，绕多少圈等），最后决定重绕变压器。网购了704胶跟马拉胶带后，按着这个帖子里的教程重绕了一个变压器，在此感谢原贴中的作者，原帖在本文底部“了解更多” 里可以查看。

把重绕后的变压器装上试机，最高电压达到了42V，这是把R2换成3.3K阻值后的结果，后面把R2换成了2K的，最高电压达到了60V。R1、R2电阻的比例如下：来自猪蹄煮不烂第三季的帖子中。0-15VR1:R2=2:1 例如 R1=24K R2=12K0-24VR1:R2=4:1 例如 R1=24K R2=6K0-30VR1:R2=5:1 例如 R1=24K R2=4.7K0-40VR1:R2=7:1 例如 R1=24K R2=3.3K

到此山寨电源已经基本上折腾好了，就是苦于一直无法彻底的解决啸叫声，又想到改造这个ATX可调电源是给以后使用的，最后确实用个好一点的电源再重新改过一台。这个电源是个老航嘉的20P电源，型号为：LW-3202A，标称额定功率为：250W，这个电源跟山寨的有些区别，山寨的3.3V、5V电路上的元件随便拆都无所谓，这个把3.3V电路上的一个电容拆掉都引起保护无输出了。最后还是把+12V电路上的稳压二极管拆了才去掉了保护。

对于改调压调流部分，这里就不再表述了，只要是TL494或者7500的芯片，改的步骤都是一样的。这里再说一下重绕变压器的过程，拆变压器铁芯的时候，最好用热风枪先把铁芯四周慢慢的加热，特别是好的电源变压器特别牢固，不加热很难完美的拆下来的。加热了之后用两把刀从左右两边慢慢的切下去，切勿用大力气或者硬橇，要不然你就会像我一样悲剧了。

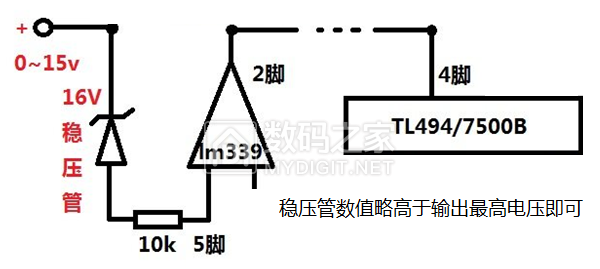

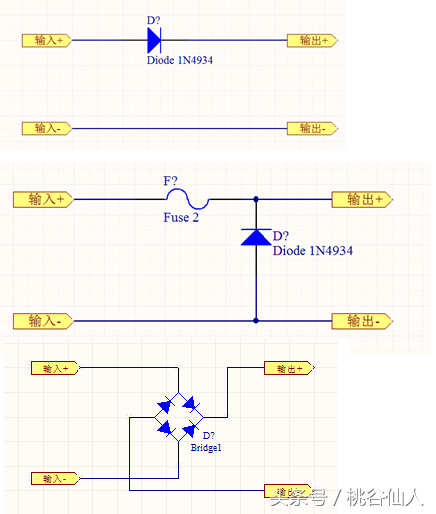

重绕了变压器之后，一定要注意输出端的电容耐压是否够，泄压电阻是否够大。我就是因为没把输出端的小电容拆掉（当时看到是跟12V相联的电容就没有拆）。换了变压器之后，上电才显示24V，高压端串联的100W灯泡就亮了，当时还挺纳闷的，试着把调压电位器再调一下看能不能调高电压，随之而来的就是“嘣”一声爆炸响，震得我都有点恍惚了，赶紧断电。最后查了才发现是输出端的这个小电容爆了，它的耐压只有16V。
