临电方案怎么写?都要注意哪些内容?
本人为工程男一枚,作品纯属原创,希望可以把自己的经验分享给大家,给新入职的你一些帮助。临电方案作为工程方案属于基础方案,但很多人都是随便编一下并没有真正的了解他的内涵,下面我将会详细的介绍一下怎么写。
我们从目录开始:
1. 前言
2. 编制步骤
3. 编制依据
4. 施工部署
5. 用电设备的主要特征及容量确定
6. 负荷计算
7. 现场临电规划
8. 现场用电设备对接地及接零保护的要求
9. 三相不平衡现象的处理措施
10. 施工用电安全技术措施和防火措施
我大概从这些步骤开始吧,如果觉得我写的有问题可以留言指正
临时用电的施工组织设计的编制大纲
1. 工程概况
2.施工部署
3. 编制依据
4.现场主要施工机具用电设备负荷
5. 负荷计算
6.现场临电规划(配电箱、电缆线缆的选择)
7.接地和接零保护
8.安全用电制度
9.安全用电注意事项及电气防火措施
10.三相不平衡现象的处理措施
其实大家写临电方案都想弄个模板然后改一改,但是我觉得模板固然重要,因为先模仿再自己编制从而达到融汇贯通。这个大纲基本是涵盖了临电方案的主要内容,剩下的就是按照模板补充各个工程的内容并结合实际充实数据。
临电方案编制步骤
编制方案的整体步骤
1. 进入施工现场勘探、了解建筑物所处位置、地形、地貌,周围有无网电架空线路,临电线路与外电线路的安全距离是否满足规范要求。
2. 弄清高压侧电压级别,确定电源进线位置、配电室位置、拟定出各种机械设备位置,总箱、分箱及开关箱位置,对临电线路的大概走向有个初步设计。
3. 根据工期要求、工程量大小,确定用电设备的数量、容量,输电线路是架空还是电缆埋设,以及现场供电方向,位置等情况,计算出报装容量。
现场勘探工作是否做得仔细,对临电设计有着重要影响,它可以避免临电施工的重复工作,节约人力物力,减少投资。
方案编制依据
1、XXX工程施工图纸
2、国家现行的有关标准、规范:
(1)《施工现场临时用电安全技术规范》(JGJ46-2005)
(2)《建筑施工现场环境与卫生标准》(JGJ146-2013)
(3)《建筑工程施工安全技术操作规程》(JGJ33-2012)
(4)《建筑电气工程施工质量验收规范》GB50303-2015
(5)《电气装置安装工程 接地装置施工及验收规范》GB50169-2016
(6)《建筑物防雷工程施工与质量验收规范》GB50601-2010
(7)《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》
GB 50257-2014
(8)《电气装置安装工程低压电器施工及验收规范》GB 50254-2014
(9)《火灾自动报警系统施工及验收规范》GB50166-2016
(10)《智能建筑工程质量验收规范》GB 50339-2013
(11)国家建筑标准设计图集04DX101-1建筑电气常用数据
(12)电气标准设计图集新02D1-2
编制的依据都是各种规范、图集,当然图纸是最重要的依据,因为所有的布置方案都将依据图纸的位置、各个工号的工程量、施工的顺序等来实施。你也可以多查阅相关规范来得到你的内容。
施工部署的主要内容
一、采用三级配电系统
三级配电系统指施工现场从电源进线开始至用电设备之间,经过三级配电装置配送电力,即由总配电箱(一级配电箱)或配电室的配电柜开始,一次经由分配电箱(二级配电箱)、开关箱(三级配电箱)到用电设备。这种分三个层次配送电力的系统就称为三级配电系统。

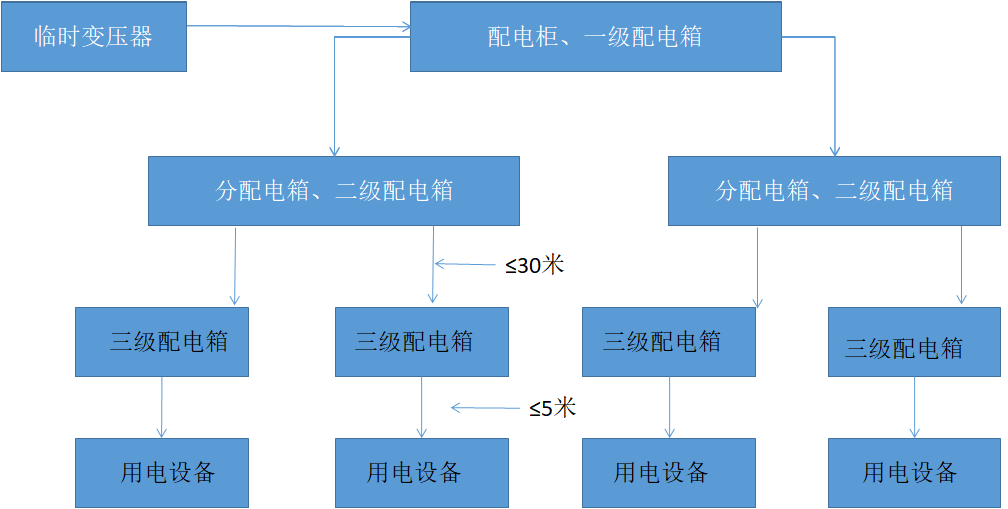

三级配电系统

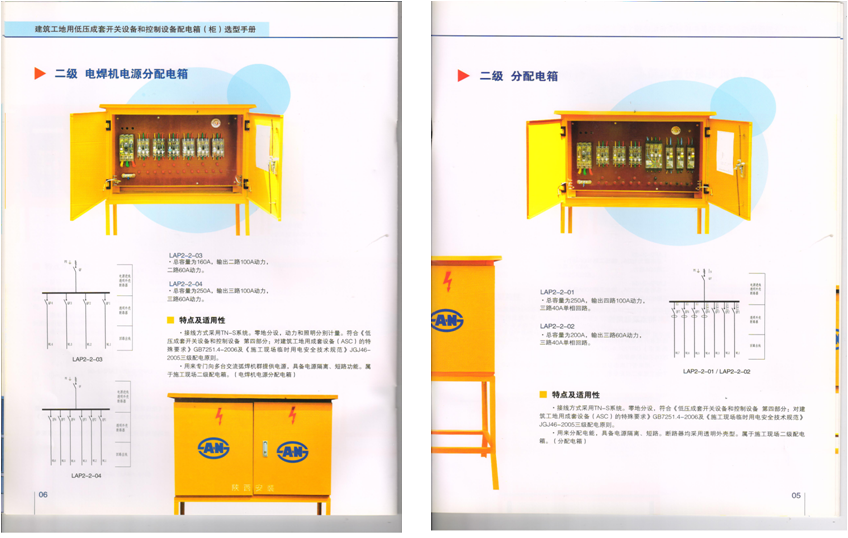

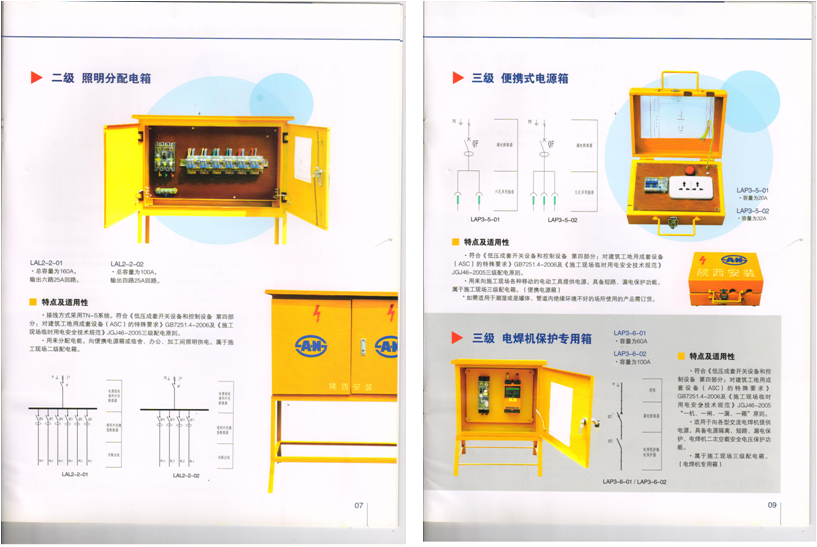

下面介绍一下常用的临电配电箱的图片
当然市场上的配电箱多种多样,大家也可以根据自己工程的具体情况来选用或制造。
为保证配电系统能够安全、可靠、有效的运行,在实际设置时尚需遵循以下几个原则:
一、分级分路原则
二、动、照分设原则
三、压缩配电间距原则
四、环境安全原则
分级分路原则
由一级配电箱向二级配电箱分路。即由一个一级配电箱向若干个分路二级配电箱分配,每一个分路可以有几个二级箱组成;
由二级箱向三级箱同样可以这样分路,即由一个二级箱可以分配若干个三级箱。
从三级箱向用电设备配电必须实行“一机一闸”制度,不存在分路问题。每一个三级箱只能连接一台用电设备(含便携式插座箱),包括一组负荷不超过30A的照明负荷,或每台用电设备必须有其独立的三级箱控制。
动照分设原则
二个要点:
动力配电箱和照明配电箱宜分别设置,若动力与照明同置于同一配电箱内,则动力与照明应分路配电,这里所说的配电箱包括一级配电箱和二级配电箱;
动力三级箱和照明三级箱必须分开设置,不存在同箱设置的问题。
压缩配电间距
压缩配电间距的规则是指除一级配电箱和配电室外,二级配电箱和三级配电箱之间,三级配电箱和用电设备之间的空间间距尽量缩短,按照规范规定压缩配电间距有以下要点:
二级箱应设置在负荷相对集中的区域内;
二级配电箱和三级配电箱之间的间距不得超过30米;
三级配电箱与固定式用电设备之间的间距不宜超过5米(便携式插座箱等同三级箱)。
环境安全规则是指配电系统对其设置和运行的环境安全因素的要求。按照规范要求、配电系统对其设置和运行的环境的要求有以下5点:
环境保持干燥、通风、常温;
周围无易燃易爆及腐蚀介质;
能避开物体打击、强烈震动、液体浸溅和热源烘烤;
周围无灌木和杂草丛生;
周围无器械、杂物堆放。

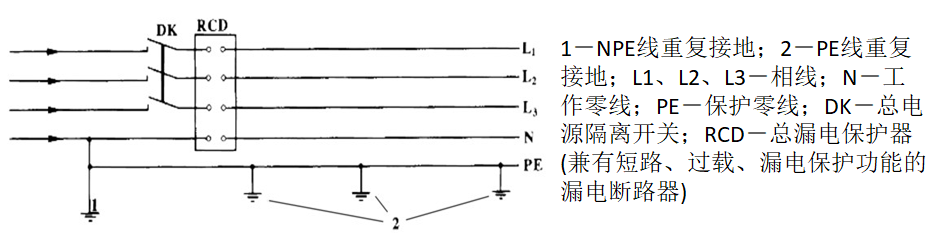

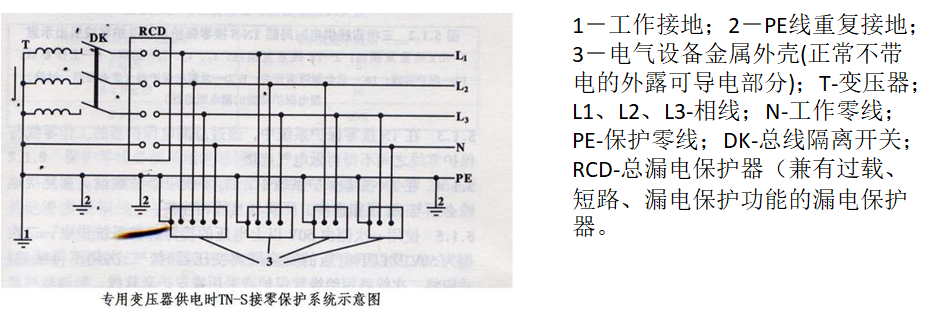

二、采用TN-S接零保护系统
TN-S系统:就是工作零线和保护零线分开设置的接零保护系统;
T:是指电源中性点接地;
N:是指电气外漏可导电部分通过零线接地;
S:是指工作零线和保护零线分开的系统。
TN-S接零保护系统与三相五线制结合,很多同事尤其是管道、通风、设备等专业的对于这些名词很熟悉,在交底的时候也是通过这些名词对作业人员交底。我问过工人,很多人反映听不懂,虽然对这些名词很熟悉但搞不懂TN-S系统和三相五线制到底是什么意思。这张图片就很直观的表达了三相时如何选择线缆,单相时如何选择线缆。
三、采用二级漏电保护系统
采用二级漏电保护系统是指在施I现场基本供配电系统的总配电箱(配电柜)和开关箱首、末二级配电装置中(注意) ,设置漏电保护器。其中,总配电箱(配电柜)中的漏电保护器可以设置于总路,也可以设置于各分路,但不必重叠设置。实行分级、分段漏电保护原则。实行分级、分段漏电保护的具体体现是合理选择总配电箱(配电柜)、开关箱中漏电保护器的额定漏电动作参数。
《施工现场临时用电安全技术规范》(JGJ46-2005)从确保防止人体间接接触触电危害角度出发,对设于开关箱和总配电箱(配电柜)的漏电保护器的洞电动作参数作出了如下规定:
1.开关箱一般场所
I不大于30mA
T不大于0.1s
2.潮湿与腐蚀介质场所I≯15mA2总配电箱
I≥ 30mA,TO>0.1s 但IOT≯ 30mAs
3.漏电保护器极数和线数必须与负荷的相数和线数保持一致。
4.漏电保护器的电源进线类别相线或零线)必须与其进线端标记对应,不允许交又混接。更不允许将PE线当N线接入漏电保护器。
5漏电保护器在结构选型时,宜选用无辅助电源型(电磁式)产品,或选用辅助电源故障时能自动断开的辅助电源型(电子式)产品。若选用辅助电源故 障时不能断开的辅助电源型(电子式)产品,应同时设置缺相保护。
6.漏电保护器必须与用电工程合理的接地系统配合使用,才能形成完备、可靠的防触电保护系统

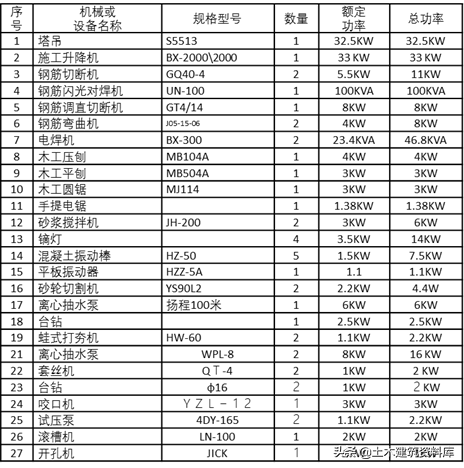

用电设备的主要特征及容量确定
一 、负荷计算与工作制的关系:
按工作制分可分为三类:连续运行工作制、短时运行工作制、反复短时运行工作制
连续运行工作制:指连续工作、在恒定负荷下长时间运行且足以使之达到热平衡状态的用电设备。如通风机水泵、空气压缩机、机床,电炉电解设备和照明装置等。
短时运行工作制:指在恒定负荷下运行的时间短(短于达到热平衡状态所需的时间),而停歇时间长(长到足以使设备温度冷却到周围介质的温度)的用电设备。如金属切削机床上的辅助电动机(如进给电动机,横梁升降电动机)、控制闸门的电动机等。
反复短时运行工作制:指设备周期性地时而工作,时而停歇,如此反复循环运行,而工作周期一般不超过10min,无论工作或停歇,均不足以使设备达到热平衡。如电焊机和吊车电动机等。
二、设备容量 Pe 的确定
负荷计算的原则是将不同工作制下的用电设备额定功率更换为统一的长期工作制下的设备功率。
连续运行工作制用电设备的 Pe (kw)等于其铭牌额定功率 PN (kw)
短时运行工作制用电设备,求计算负荷时一般不考虑。
反复短时运行工作制用电设备,是将某一 暂载率下的铭牌额定功率统一换算到一个标准暂载率的功率。
三、利用需要系数确定计算负荷的原则
计算负荷也称需要负荷或最大负荷。当我们按计算负荷选配低压电器及连接电缆后,用电设备及配电设备在实际运行中其最高温升不会超过其允许值。
我们知道,在长期工作制下,由于配电电器和电缆从通过电流起到达稳定温升的时间大约为3-4T,T为发热时间常数。由于电缆大约经过30min后可达到稳定的温升值,因此采用半小时的最大负荷作为计算负荷,可使按发热条件选择电气设备和导线更为合理。
确定用电设备组计算负荷的方法有需要系数法、利用系数法、单位指标法。需要系数法更为简便,这也是需要系数法得到广泛应用的原因。
负荷计算
负荷计算的概念:
电力负荷计算是为确定施工现场供电系统中各个环节电力负荷的大小,以便正确的选择和复核供电系统中的各个元件(包括变压器、自备发电机、电线、电缆、各种开关、控制设备等).计算负荷也称需要负荷或最大负荷。计算负荷是一个假想的持续负荷,其热效应与同一时间内实际变动负荷所产生的最大热效应相等。在配电设计中,通常采用30分钟的最大平均作为按发热条件选择电器或导体的依据。
负荷计算目的和意义:
负荷不是恒定值,是随时间而变化的变动值。因为用电设备并不同时运行,即使同时,也并不是都能达到额定容量。另外,各用电设备的工作制也不一样,有长期、短时、重复短时之分。在设计时,如果简单地把各用电设备的容量加起来作为选择导线、电缆截面和电气设备容量的依据,那么,过大会使设备欠载,造成投资和有色金属的浪费;过小则又会出现过载运行。其结果不是不经济,就是出现过热绝缘损坏、线损增加,影响导线、电缆或电气设备的安全运行,严重时,会造成火灾事故。因此负荷计算也只能力求接近实际。
负荷计算的计算方法:
一、负荷计算的方法有需要系数法、利用系数法、单位指标法等几种。
1、需要系数法。用设备功率乘以需要系数和同时系数,直接求出计算负荷。这种方法比较简便,应用广泛,尤其适用于配、变电所的负荷计算。
2、利用系数法。采用利用系数求出最大负荷班的平均负荷,再考虑设备台数和功率差异的影响,乘以与有效台数有关的最大系数得出计算负荷。这种方法的理论根据是概率论和数理统计,因而计算结果比较接近实际。适用于各种范围的负荷计算,但计算过程稍繁。
3、单位面积功率法、单位指标法、单位产品耗电量法。前两者多用于民用建筑,后者用于某些工业建筑。在用电设备功率和台数无法确定时,或者设计前期,这些方法是确定设备负荷的主要方法。
除采用以上的方法外,还有二项式法以及近年国内出现的abc法、变值需要系数法等。这些方法有的已被其他方法代替,有的是利用系数法的简化,还有的实用数据不多,未能推广。
负荷计算是否正确合理,影响到电器、导线、电缆是否经济合理。过大则费用增多,造成浪费;过小则导致过热,引起绝缘老化,甚至引发火灾事故。
建筑施工现场用电负荷变化多,情况复杂,影响计算准确的因素较多,所以,现场电力负荷计算应力求切合实际,力求合理。
主要计算公式有: 有功功率: P30 = Pe·Kd 无功功率: Q30 = P30 ·tanφ
视在功率: S3O = P30/Cosφ
计算电流: I30 = S30/ UN
其中:Pe为设备容量,Kd为需要系数,即用电设备组的需要系数,为用电设备组的半小时最大负荷与其设备容量的比值。cosφ为用电设备组的平均功率因数 ,Un为用电设备组的额定电压
①起重设备电动机组规定统一换算到暂载率Jc25等于额定功率的25%时,其设备容量为: Pe=PN√JC/ =2PN√JC25
式中: Pe-换算到JC等于电动机的设备容量的25%时;
JC- 铭牌暂载率,以百分值代入公式;PN -电动机铭牌额定功率。
②电焊机组规定统换算到Jc100等 于100%的额定功率( KW ),其设备容量为:
Pe=PN √JC/JC100= Se TCOSΦ
式中: Pe-换算到JC100等于100%的电焊设备的设备容量( KW) ;
PN 铭牌额定功率(直流焊) ( KW )
Se 铭牌额定视在功率(交流焊机) (KV.A) ;COSΦ-铭牌额定功率因数。
照明设备的设备容量
白炽灯、碘钨灯设备容量等于灯泡的额定功率( KW) :
Pe=PN
荧光灯的设备容量等于灯泡额定功率的1.2倍
Pe=1.2PN
高压汞灯、金属卤化物灯的设备容量等于灯泡额定功率的1.1倍
Pe=1.1PN
不对称单相负荷的设备容量
多台单向设备应均匀的分别接在三相上,力求三相平衡。规程规定:在计算范围内单相用电设备的总容量不超过三相设备总容量的15% ,可按三相平衡分配计算,即设备容量等于所有单相总容量;如单相设备的不对称总容量大于三相设备总容量的15%以上时,设备容量PS应按3倍最大相负荷的原则进行计算.
①单相负荷接于各相电压时PS =3PS:mp
式中: PSmp-量 发力负荷相的单相设备容量(KW)
②单相负荷接在同一线电压时PS= √3PS.p式中:
PS:p接于线电压上单向设备容量( KW )
二、需要系数的确定
计算负荷的确定方法较多,目前我国常采用的方法有需要系需要系数法一般适用于计算用电设备组中设备容量相差不大的情况。需要系数法就是用电设备组在最大负荷时需要的有功功率与其设备容量的比值。实际上需要系数与用电设备的工作性质、设备效率和线路损耗等因素有关。它是一个综合系数。 难准确计算,实用中常采用下表确定需要系数。
设备组名称
数量
KX
COSΦ
tgΦ
Ⅰ类电动机组
10台以下
0.85
0.82
0.7
10台以上
0.75
0.78
0.8
Ⅱ类电动机组
10台以下
0.7
0.78
0.8
10台以上
0.65
0.75
0.88
Ⅲ类电动机组
10台以下
0.6
0.73
0.94
10台以上
0.5
0.7
1.02
Ⅳ类电动机组
10台以下
0.5
0.7
1.02
10台以上
0.4
0.67
1.11
Ⅴ类电动机组
10台以下
0.3
0.7
1.02
10台以上
0.2
0.65
1.17
设备组名称
数量
KX
COSΦ
tgΦ
Ⅰ类电焊机组
10台以下
0.45
0.47
1.88
10台以上
0.35
0.43
2.1
Ⅱ类电焊机组
10台以下
0.45
0.65
1.17
10台以上
0.35
0.6
1.33
生化用电及照明组
综合
0.9
0.9
0.48
室内
0.8
0.95
0.33
室外
1.0
0.85
0.62
注:
1.此表只作为需要系数法计算过程中的参考,实际需要系数的确定应根据施工现场施工工序,施工工期的长短、紧迫程度等具体而定。
2.室外照明用于夜间于用电设备组合
设备组名称
用电设备
Ⅰ类电动机组
轻型井点降水离心泵、真空泵、深井降水用潜水泵
Ⅱ类电动机组
深层搅拌机和喷粉桩机的主电机回旋转机和温水站机的泥浆泵,砼搅拌机搅拌电机砂浆搅拌机,粉碎淋灰机,砼输送泵,砼布料机,冷扎扭机,水唐石机,水泥光机,楼层施工供水水泵
Ⅲ类电动机组
回旋钻机,灌水钻机,螺旋钻机,钻注浆孔小型工程钻机,震动沉桩机振冲器震孔器,反疆环砂石系,注浆灰浆泵,蛙式夯机,喷粉、喷浆、喷射砼、反循环气举、风镐用空压机,麻刀灰拌和机,砼喷射机,明排水泵,砂轮切割机、木工圆锯、平刨、多功能机床,砼切割机,砼沙石配料配料皮带输送机
Ⅳ类电动机组
冲孔用压水泵,泥浆搅拌机,电动立夯,震动平板夯,平板振动器,插入式振动器,附式振动器,调钢筋,平移机座、垂运输等用S1制工作制卷扬机,各种机械设备备用油泵,电动吊篮,钢筋切断机亨曲机、调机,钢筋套丝机,弯管机,套丝切机,砼钻孔机,砂轮机,台钻,手持电动工具,塔吊小车电机、行走电机,门式吊机行走电机,砼搅拌水泵
Ⅴ类电动机组
塔吊卷扬机,塔吊回转电机,门式吊卷扬机,施工电梯,S3作制卷扬机
设备组名称
用电设备
Ⅰ类电焊机组
交流弧焊机,硅整流弧焊机
Ⅱ类电焊机组
直流焊机,对焊机,点焊机,电渣压力焊机
生化用电及照明组
吹风机,冰箱,电风扇,电热水器,空调,白炽灯,荧光灯,碘钨灯,镝灯
注:
1.此表只作为参考,用电设备组的分组应根据用途、性能和使用场合的不同进行选择。
三、按需要系数法确定计算负荷
( 1 )单台用电设备的计算负荷
对长期连续工作的单台用电设备,设备容量即为计算负荷。
但对单台电动机及其他需计及效率的单台用电设备计算负荷应为:
Pj1=Pe/η
式中: Pj1-用电设备的有功计算负荷 (KW) ;Pe-用电设备的设备容量(KW) ;η一用电设备的效率。
(2)各用电设备组的计算负荷
有功功率计算: Pjs=Kx.Pe
无功功率计算: Qjs=Pjstg
视在功率计算: Sjs=√(Pjs²+Qjs²)
式中: Pjs- -用电设备组的有功计算负荷( KW) ;
Qjs-'用电设备组的无功计算负 荷( Kvar) ;
Sjs- -用电设备组的视在计算负荷 ( KVA )
( 3 )总的计算负荷
将各用电设备族的计算负荷相加,然后乘以最大负荷的同期系数(或最大负荷的混合系数,或称参差系数) Kp(有功负荷的同期系数)、KQ (无功负荷的同期系数),即可得该配电系统的计算负荷Pjz、Qjz。
Pjz=KpZPjs Qjz=KQZQjs
Sjz=√(Pjs²+Qjs²)
I=Sjz/ UN
式中: ∑Pjs- 各种用电设备的有功计算负荷的总和( KW )
∑Qjs-各用电设备组的无功计算负荷的总和 ( Kvar )
Pjz- 各用电设备组的有功计算负荷的总和( KW )
Qjz- 各用电设备组的无功计算负荷的总和( Kvar )
Sjz- 各用电设备组的有功、视在计算负荷的总和( KV.A )
I- 各用电设备组的总计算电流( A)
Kp- 各用电设备组最大负荷不会同时出现的同期系数
(4).按经验公式计算负荷(这是一般施工现场最常用的公式,也是大家编制最常用的公式,讲了这么多理论,这才是大家编制的精华)
施工现场的总视在负荷(俗称总用电量)可按下述简化的经验公式估算,,即Sj=1.05~1.1(K1∑P/COSΦ+K2∑S2+ K3∑S3+ K4∑S4)(此公式与上面讲的稍有差别为两个公式,一般施工现场均用此公式简化计算,更易理解)
式中:Sj总视在计算负荷或供电设备总需要容量(KVA)
P--电动机额定总容量(为全部电动机额定总量之和) (KW)
S2--电焊机额定总容量( KVA )
S3-- 室内照明容量(含电热设备) (KVA )
S4- - 室外照明容量( KVA )
COSΦ 一用电设备的平均功率因数
K1、K2、 K3、K4- 需要系数
式中1.05~ 1.1为余量系数,施工现场或分干线有冲击性负荷(单台三相鼠笼式异步电动机容量在30KW及以上,且拖动全负荷启动) , 计算时取1.1,否则取1.05。
一般来说按经验公式确定计算负荷要比实际值偏大 ,总负荷要作为施工现场变压器的校核
(5).支路的负荷计算
各支路的负荷可根据上述公式(Sj=1.05~1.1(K1∑P/COSΦ+K2∑S2+ K3∑S3+ K4∑S4)进行计算,但需要注意的是在计算过程中,支路设备的设备容量是经过换算后的设备容量,不能简单看作是设备铭牌上的额定容量。支路负荷计算后可得出该线路的计算电流,通过计算电流就可选择相应的电线、电缆及电器设备。
建设工程施工现场用组织设计编制过程中,关于支路负荷计算常采用(Sj=1.05~1.1(K1∑P/COSΦ+K2∑S2+ K3∑S3+ K4∑S4)公式进行计算。在需要系数的选择上,应该根据施工现场实际情况(即实际的工序、进工期等)进行选择确定,这样才能准确的计算出支路的负荷容量,对电线电缆选型和电器选型做好准备(图集04DX101-1建筑电气常用数据)。
现场临电规划
1、设计配电线路,选择导线或电缆
例如:机-台40KW KX=0.7 tg= 1.02 JC=15%
即: Pe=2PN .√JC =2x40 x 0.39 = 31.2(kW)
有功功率Pjs = KxxPe = 0.7x31.2 = 21.8(kW)
无功功率Qjs = tgφxPjs1 = 1.02x21.84=22.3 (kVar )
视在功率Sjs= √(Pjs²+Qjs²)=31.2KVA
计算电流ljs=Sjs/( x0.38) =47.4A
查表新02D1-2- 18页进线选择:铜芯聚氯乙烯绝缘电缆线VV-3x 16mm2+ 2x10 mm2,其长期连续负荷允许安全载流量为69A,截面面积16mm2,能够满足使用要求。分箱隔离选择: HR17B- -160A ,开关箱内隔离开关为HR17B- 100A,漏电保护器为DZ15LE-125A,额定动作电流30mA.额定动作时间S≤0.1秒。
选用配电箱原则:
根据现场实际情况并优化场地集中负荷,依据上面公式Sj=1.05~1.1(K1∑P/COSΦ+K2∑S2+ K3∑S3+ K4∑S4)选择出各三级箱,再根据三级箱的分路选择二级箱,然后选择一级箱。
设计配电线路,选择导线或电缆(按导线和电缆常规型号选择使用)。
现场设一间总配电室,电源由建设单位协调市区供电部门配置的变压器从输电线路接入,采用放射式与树干式结合的配电方式向现场供电。整个系统采用TN-S三相五线制保护接零系统。

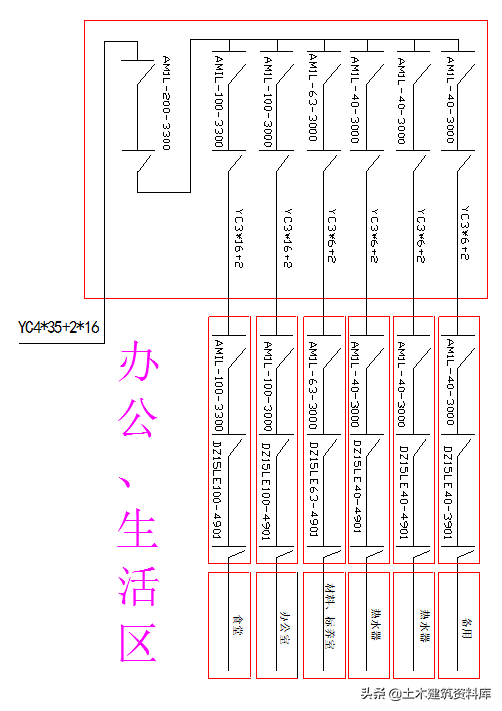

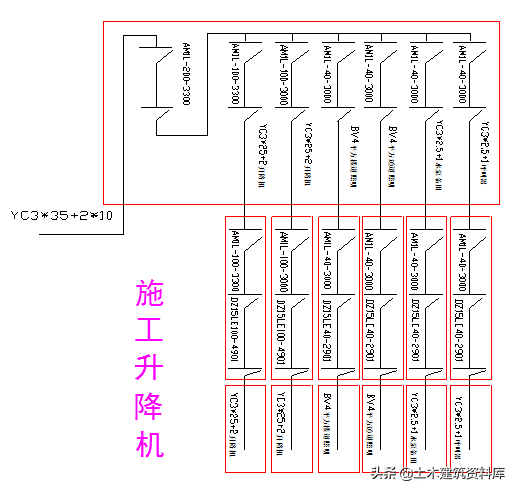

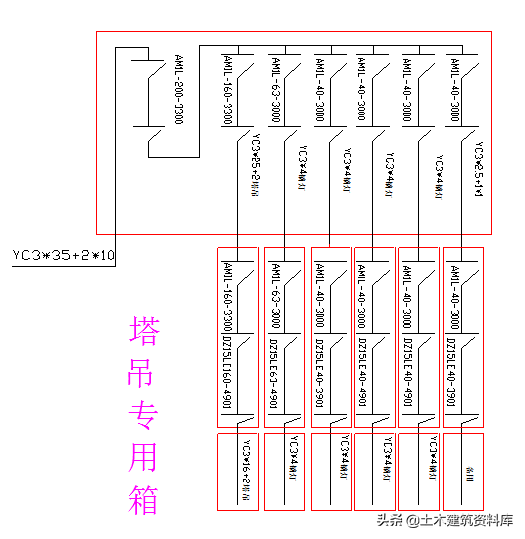

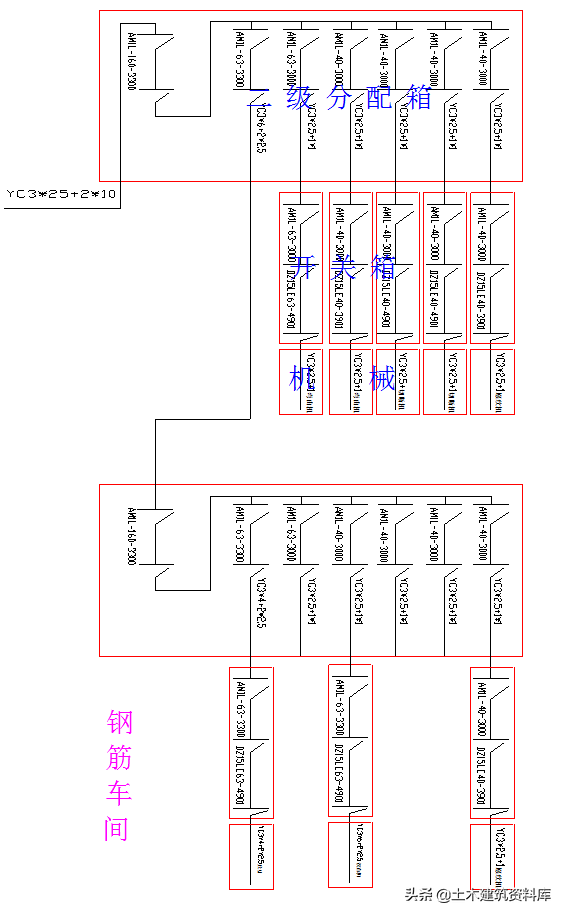

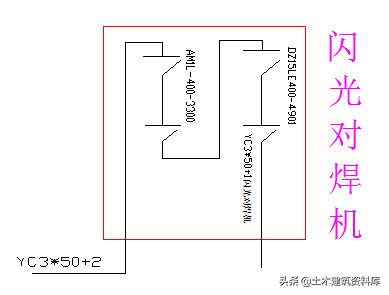

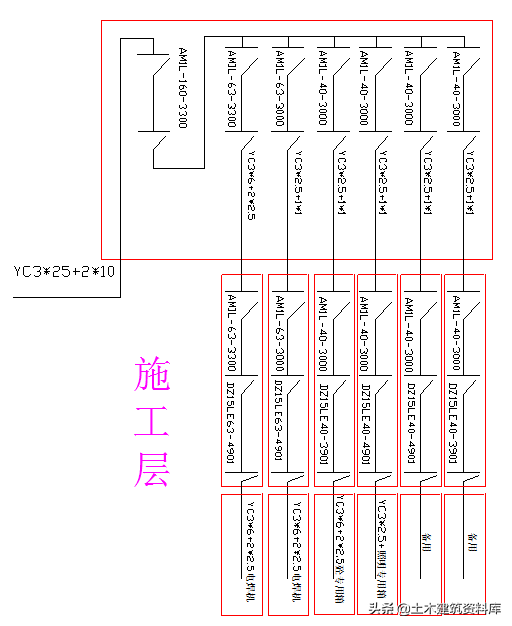

总配电柜、分箱和开关箱开关电器选择
总配电柜内设置总隔离开关、分路隔离开关,分路漏电保护器以及总断路器,分路断路器或熔断器、分路熔断器,各分路漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路时,可不设总断路器或总熔断器。
当各分路设置分路漏电保护时,还应装设总隔离开关,分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器,当所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设分路短路器或分路熔断器。这些开关电器"按正常运行条件选择,按短路条件进行校验”.但结合开关电器的分断能力及临时用电工程的一般规律,可以不做详细的短路校验。

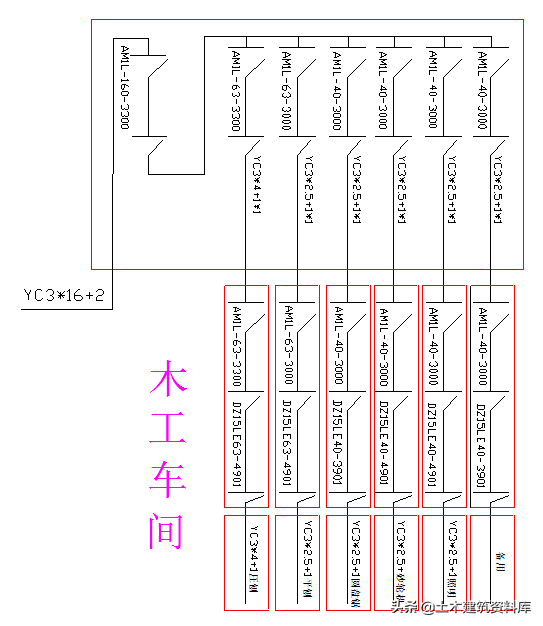

通常施工现场在计算负荷后,面临根据计算负荷制作配电箱,我们这里讲的是如何根据计算负荷设计一个配电箱。但施工现场实际应用时均为选择一个配电箱,这时候我们必须注意,选择的这个配电箱不能与计算负荷偏差太大,否则会造成安全事故,例如起火、触电等。土建作业时塔吊、钢筋加工机械、木工加工机械使用的机械相对固定可设计配电箱以适应相应机械设备。但机电项目使用机械多种多样,对于我们设计配电箱不能适用多个工地,会带来公司成本增加。那么我们桥架厂设计了常规机电使用的配电箱,供大家选择使用。
现场用电设备对接地及接零保护的要求

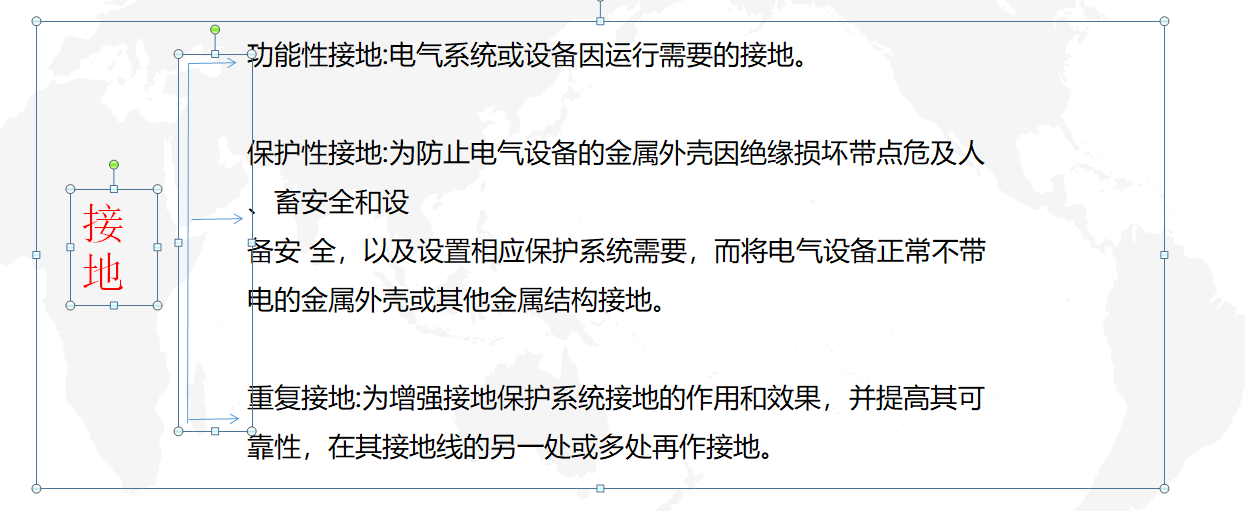

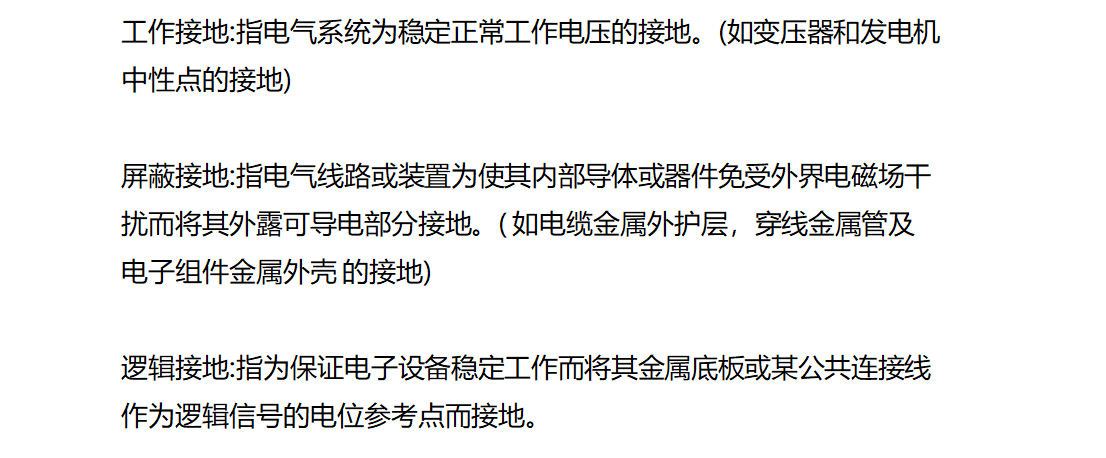

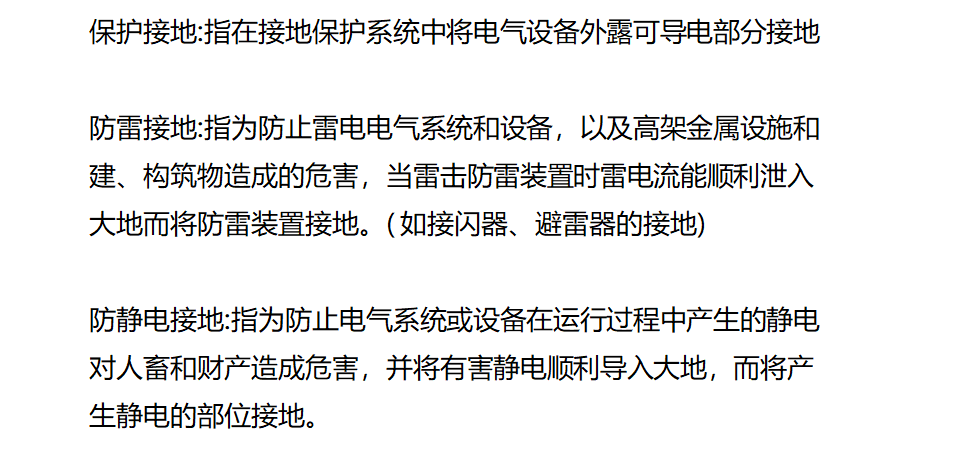

功能接地:
保护接地:
施工现场临时用电安全技术规范JGJ 46-2005 5.1.1 在施工现场专用变压器的供电的TN-S接零保护系统中,电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室(总配电箱)电源侧零线或总漏电保护器电源侧零线处引出
施工现场临时用电安全技术规范JGJ 46-2005 5.1.2 当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保护一致。不得一部分设备做保护接零,另一部分设备做保护接地。采用TN系统做保护接零时,工作零线(N线)必须通过总漏电保护器,保护零线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处,引出形成局部TN-S接零保护系统。

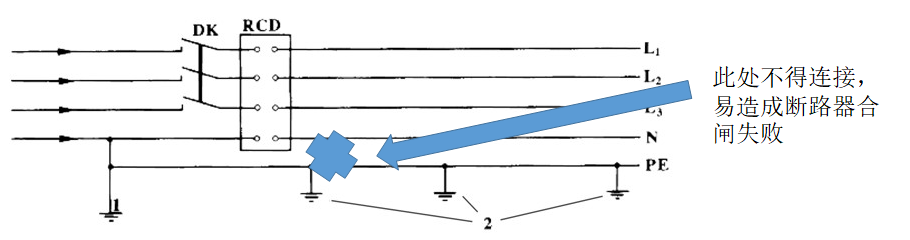

施工现场临时用电安全技术规范JGJ 46-2005 5.1.3 在TN接零保护系统中,通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
三相不平衡现象的处理措施
三相不平衡:是指在三相电力系统中三相电流(或三相电压)幅值不一致,且幅值差超过规定范围。
危害:
1.增加线路的电能损耗。在三相四线制供电网络中, 电流通过线路导线时,因存在阻抗必将产生电能损耗,其损耗与通过电流的平方成正比。当低压电网以三相四线制供电时,由于有单相负载存在,造成三相负载不平衡在所难免。
当三相负载不平衡运行时,中性线即有电流通过。这样不但相线有损耗,而且中性线也产生损耗,从而地加了电网线路的损耗。
2.增加配电变压器的电能损耗。配电变压器是低压电网的供电主设备,当其在三相负载不平衡工况下运行时,将会造成配变损耗的增加。因为配变的功率损耗是随负载的不平衡度而变化的。
3.配变出力减少。配变设计时,其绕组结构是按负戴平衡运行工况设计的,其绕组性能基本-致,各相额定容量相等。配变的最大允许出力要受到每相额定容的限制。假如当配变处于三相负载不平衡工况下运行,负载轻的一-相就有富余容量,从而使配变的出力减少。其出力减少程度与三相负载的不平衡度有关。
三相负载不平衡越大,配变出力减少越多。为此配变在三相负载不平衡时运行,其输出的容量就无法达到额定值,其备用容量亦相应减少,过载能力也降低。假如配变在过载工况下运行,即极易引发配变发热,严重时甚至会造成配变烧损。
4.配变产生零序电流。配变在三相负载不平衡工况下运行,将产生零序电流,该电流将随三相负载不平衡的程度而变化,不平衡度越大,则零序电流也越大。运行中的配变若存在零序电流,则其铁芯中将产生零序磁通。(高压侧没有零序电流)这追使零序磁通只能以油箱壁及钢构件作为通道通过,而钢构件的导磁率较低,零序电流通过钢构件时,即要产生磁滞和涡流损耗,从而使配变的钢构件局部温度升高发热。配变的绕组绝缘因过热而加快老化,导致设备寿命降低。同时,零序电流的存也会增加配变的损耗。
5.影响用电设备的安全运行。配变是根据三相负载平衡运行工况设计的,其每相绕组的电阻、漏抗和激磁阻抗基本致。当配变在三相负载平衡时运行,其三相电流基本相等,配变内部每相压降也基本相同,则配变输出的三相电压也是平衡的。如果配变在3相负载不平衡时运行,其各相输出电流就不相等,其配变内部三相压降就不相等,这必将导致配变输出电压三相不平衡。同时,配变在三相负载不平衡时运行,三相输出电流不一样,而中性线就会有电流通过.因而使中性线产生阻抗压降,从而导致中性点漂移,致使各相相电压发生变化。负载重的相电压降低,而负载轻的一相电压升高。在电压不平衡状况下供电,即容易造成电压高的一相接带的用户用电设备烧坏,而电压低的一相接带的用户用电设备则可能无法使用。所以三相负载不平衡运行时,将严重危及用电设备的安全运行。
解决办法
由不对称负荷引起的电网三相电压不平衡可以采取的解决办法:
1、将不对称负荷分散接在不同的供电点,以减少集中连接造成不平衡度严重超标的问题。
2、使用交叉换相等办法使不对称负荷合理分配到各相,尽量使其平衡化。
3、加大负荷接入点的短路容量,如改变网络或提高供电电压级别提高系统承受不平衡负荷的能力。
4、装设平衡装置。简要列出以 上几种解决三相电压或电流不平衡对电网及电能质量危害的技术措施。
电网中三相间的不平衡电流是客观存在的,并且这种用电不平衡状况无规律性,也无法事先预知。导致了低压供电系统三相负载的长期性不平衡。电网中的不平衡电流会增加线路及变压器的铜损,还会增加变压器的铁损,降低变压器的出力甚至会影响变压器的安全运行,最终会造成三相电压的不平衡。具体应该采取哪一种措施更为合理有效 ,还要根据实际情况,经过技术和经济比较后确定实施。
施工用电安全技术措施和防火措施
安全用电技术措施
1、本工程配备1名专职电工,经有关部门考试合格后持证上岗。按本施工组织设计的线路进行布线和安装配电箱,并负责施工现场和生活区的日常维修和巡视工作。
2、掌握安全用电的基本知识和所用设备的技术性能。
3、定期或不定期检查配电箱内的漏电开关和其它保护开关,不合格的工件和电线、电缆不准使用。
4、配电线路、机电线路必须按照正确的位置、走向布设,禁止临时乱接乱拉,禁止将电源线直接绑在钢管等金属物上。
5、配合各施工班组作好安装、维修、拆除临时用电线路和设备工作。
6、施工现场的临时用电电工,必须严格遵守有关安全法规和安全规范,不得违章作业,对本工程的电气线路和设备安全负责,认真做好巡视、检查和隐患整改工作。
7、配合施工现场安全员,对进场施工人员进行电气安全知识教育,坚持“安全第一,预防为主”的施工方针,加强广大施工人员的思想安全教育,严格执行规章制度,安全技术措施,以保证安全施工的顺利进行。
8、严格按照“三不放过”(事故原因不清不放过,事故责任者和广大施工人员没有受到教育不放过,没有防范措施不放过)的原则,严肃对待事故处理工作。应实事求是,不能强调客观,推卸责任,大事化小,小事化了。
9、保证正确可靠的接地和接零并且各种电动机械设备,必须按规定做保护接零。禁止同一电网的设备接零、接地混用。
10、开关箱必须设门加锁并按规定位置架设。进出线应从开关箱的下方穿行,并采取防雨、防尘措施。箱内必须设汛电保护开关。实行“一机一闸”挂牌制。机电操作人员因故离开岗位时必须拉闸断电,并锁好开关箱。
11、电气设备的安装、防护、使用与维修,操作与维修人员必须符合JGJ46-2005《施工现场临时用电安全技术规范》的要求。
安全用电组织措施:
1、建立临时用电施工组织设计和电气安全技术总交底的编制审批制度,并建立相应的技术档案。
2、建立技术交底制度,向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容及注意事项,并在技术交底上履行交底人与被交底人签字手续,载明交底日期。
3、建立安全检查制度,从临电工程竣工开始,定期对临电工程进行检测并做好检测记录。
4、建立安全检查制度,项目部及公司要按照《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估.
5、建立安全用电责任制,对临电工程各部位的操作、监护、维修分片、分块、分机落实到人,必辅以必须的奖惩。
6、建立安全教育培训制度,定期对专业电工和各类用电人员进行用电教育,及培训,经考核合格后持证上岗。
电气防火措施
1、导线敷设的间距必须满足规范要求,用电人员正确执行安全操作规程。避免作业不当造成火灭。
2、电气操作人员要认真执行规范,正确连接导线,接线柱应压牢、压实。各种开关触头要压接牢固铜铝连接时要有过渡端子。多股导线要用端子或搪锡后再与设备、器具连接,以防接触不良或加大电阻而引起火灭。
3、配电室外配备绝缘灭火器等。严格执行运行检修制度,按季度每年进行四次停电清扫和检查。
4、施工现场内禁止使用电炉。使用碘钨灯时,灯与易燃物间距要求大于50㎝,规定办公区域不得使用功率超过100W的灯泡,严禁使用床头灯。
5、使用电焊机时要执行用火证制度,并有人监护,施焊周围不能存放易燃物体,并备齐防火设备。电焊机要施在通风良好的地方。
6、一级配电箱、二级配电箱及三级开关箱内严禁存放杂物或易燃物体,并应派专人负责定期清扫、维护。
7、施工现场一旦发生电气火灾时,扑灭电气火灾应注意以下事项:
8、迅速切断电源、以免事态扩大。切断电源应戴绝缘手套,使用有绝缘柄的工具。当火场离开关较远需切断电线时,相线与零线应错开剪断,以免在钳口处造成短路,并防止电源线掉在地上造成短路使人触电。
9、当电源线因其他原因不能及时断电时,一方面应迅速派人去供电端拉闸,另一方面组织灭火时,人体的各部位与带电体应保持一定充分距离,必须穿戴绝缘用品。
10、扑灭电气火灾时要用绝缘性好的灭火剂,如干粉灭火器,二氧化碳灭火器,1211灭火器或干燥砂子等。严禁使用导电灭火剂或器具进行扑救。
大概就是这些吧,本来还想加入一个工程实例,想想还是后面单独写一个方案供大家参考吧。
处女作,欢迎大家交流学习
施工现场—临时用电施工组织设计 (收藏以备用)
施工现场临时用电施工方案
一、工程概况
1、工程名称:*************
2、建设地点:*************
3、建设单位:*************
4、施工单位:*************
二、编制依据
1、*************建施工程总平面图及其施工图;
2、本工程招标文件及图纸会审纪要、设计变更及相关文件;
3、JGJ46-2005《临时用电施工规范》
4、《建筑施工手册》
5、《建筑安装工程安全生产文明施工资料手册》
三、施工现场机械配置
主要施工机械设备一览表
主要施工机械设备一览表
四、负荷计算
甲方配电室
根据本工程机械设备,计算本工程需要的临时用电为:
ΣP=1.05(K1ΣP1÷cosθ+K2ΣP2+K3ΣP3+K4ΣP4)
ΣP:高峰时工程选用的机械设备情况用电量,cosθ取0.75;
ΣP1:电动机总容量,K1取0.7, ΣP1=161.78KW;
ΣP2:电焊机总容量,K2取0.5, ΣP2=146.8KW;
ΣP3:办公、照明,K3取1.0, ΣP3=取生产用电的10﹪;
∑P=1.05(K1ΣP1÷cosθ+K2ΣP2)
=1.05(0.7x161.8÷0.75+0.5x146.8)
=235.6kw
计算电流为:
Ijs=K××ΣP/(31/2×Ue×cosθ)
=0.7×235.6×1000/(1.732×380×0.75)
=334.1A+0.1×334.1=367.5A
查表得导线截面选择为:3×150+2×70mm2VV型缆线
ΣP:=345A ,考虑用电机械同时使用的几率很小,故需345A的用电量,现甲方现场提供的电缆线已能满足施工需要,采用3×150+2×70mm 2电缆线能满足施工要求。
五、线路设计及导线截面,分配电箱,开关箱设备选择
1、总体布局
根据现场平面设备分布图,现场临电采用埋地电缆方式,电缆沟深度0.8米,电缆上下各铺50mm厚细砂,用标砖保护,原土夯实。本工程共分9个回路对现场机械及照明供电,现场照明采用380v、3.5kw镝灯4只,钢筋加工、木工棚、等采用节能灯照明,各回路具体如下:
第一回路:
主供塔吊:包括现场照明380v、3.5kw镝灯4只,其负荷计算如下:
∑P=1.05(K1ΣP1÷cosθ+K2ΣP2+K3ΣP3)
=1.05(0.7x32.5÷0.75+0.1x4×3.5)
=33.32kw
计算电流为:
Ijs=K××ΣP/(31/2×Ue×cosθ)
=0.7×33.32×1000/(1.732×380×0.75)
=47.25A
查表得导线截面选择为:3×35+2×10mm2 YC橡套缆线
第二回路: 施工升降机
计算步骤同上,总负荷为:66KW;电流为:102.95A;
导线截面选择:3×35+2×10mm22 YC橡套缆线
第三回路 :钢筋闪光对焊机
计算步骤同上,总负荷为:100KW;电流为:142.81A;
导线截面选择:3×50+2×25mm2 YC橡套缆线。
第四回路 :木工加工车间
计算步骤同上,总负荷为:15KW;电流为:17.8A;
导线截面选择:3×6+2×2.5mm2 YC橡套缆线。
第五回路 :钢筋加工车间
计算步骤同上,总负荷为:29.0KW;电流为:45.2A;
导线截面选择:3×25+2×10mm2 YC橡套缆线。
第六回路 :办公区、生活区(照明)
总体考虑已经取过电流的10%;
导线截面选择:3×35+2×16mm2。YC橡套缆线。
第七回路:
施工层回路采用3x35+2x16mm2 YC橡套缆线,第一层设置照明及动力配电箱各一个,作业层置一个JSP-F/2/380/220V 200A分配电箱,另设JSP-F/4 220V 100A照明箱一个、JSP-F/6 380 200A电焊机二次保护专用箱两个、JSP-K/1/380V 40A开关箱三个,电缆线在楼层内采用缆线专用卡固定。
2.配电室设计
根据本工程具体情况,电源从甲方西北角配电室以埋地方式引入施工现场,进到现场配电室,甲方引入截面为3*150+2*70mm2电缆,配电柜上设动力及照明回路。配电总盘选用省站标准配电箱,1.7x0.76x0.38,柜体采用2mm的钢板加工而成,配电板选用4mm厚的冷板。
配电室墙体采用标准砖砌筑,墙顶高度3米,采用彩钢板屋顶、地面硬化处理,总配电柜距墙体尺寸为:后距墙0.8米,其余均大于1米。操作、检修采用1x2米橡胶绝缘垫,采用下进下出供电。
3.配电箱设计
选用加工的标准配电箱,分箱尺寸为0.5*0.76*0.23米,内设100A隔开关,60A熔断开关四个,40A空气开关四个,接零、地端各一个;开关箱为0.35*0.52*0.18米,内设60A隔离开关一个,三相漏电保护器,与负载匹配;照明箱尺寸0.46*0.55*0.25米,开关箱距用电设备不大于3米,
分箱距开关箱不得大于30 米,开关箱距用电设备不大于3米。电箱应具有良好的防雨、通风性能。
4.重复接地设计
本工程设十六处重复接地,首端为总配电箱,其余每条回路均设接地。
首端接采用50*50角钢2.5米长,间距5米根为一组,埋入地下2.45米,外露5cm检查点,角钢用5cm厚扁铁焊接螺栓连接三点。末端与首端可靠连接,形成通路,末端连接用PE(BVRB)2*6mm2首端接地电阻为不大于4欧姆,其余重复接电电阻不大于10欧姆(用遥表测试)。
5.防雷接地设计
建筑物在旷野,四周无建筑物、利用塔吊基础作为防雷接地体,塔顶装设避雷装置、中间联结采用BVR16 mm2导线。
六、安全用电技术措施
本系统采用TN-S供电系统,在专用保护线上无电流,此线专门承受故障电流,确保其保护装置动作,但应注意其PE线不得断开,在供电末端应给PE线重复接地。
1、施工现场的总配电箱和开关箱应至少设致命伤级漏电保护器,而且两级;漏电保护器的额定动作电流和额定动作时间应配合,使之具有分级保护的功能。
2、开关箱设置漏电保护器,施工现场所有设备,除做保护接零外,必须在设备负荷的首端处安装漏电保护器。
3、漏电保护器应装设在配电箱隔离开关的负荷侧或开关的负荷侧。
4、漏电保护器的选择应符合GB6829-86《漏电电流动作保护器》的要求,开关箱内的漏电保护器的额定漏电动作应不大于30MA额定漏电动作时间应小于0.1S。
5、配电系统应设置室内配电屏和室外分配电箱或设置室外总配电箱和分配电箱,实行分级配电。
6、动力配电箱与照明配电箱宜分别设置,如合置在同一电箱内,动力和照明线路应分路设置,照明线路设在动力开关上侧且箱内供电线路均有标识。
7、开关箱应由末级分配电箱供电,开关箱内应一闸一漏,每台用电设备应有自己的开关箱,严禁用一个开关电器直接控制两台设备。
8、配电箱、开关箱应装设在干燥、通风常温场所,装设在用电设备或负荷相对集中的地区,分配电箱与天关箱不得超过30M,开关箱与其控制的固定式用是设备的水平距离不宜超过3M。
9、配电箱、开关箱周围应有足够两人同时工作的空间,其周围不得堆入任何有碍操作维修的物品。
10、配电箱应安装端正、牢固、移动式的箱体应装设在坚固的支架上,固定式配电箱、开关箱的中心与地面垂直距离大于1.3M,移动式分配电箱、开关箱的中心与地面的垂直距离为0.6-1.5M,箱体的下皮或优质绝缘材料制作。铁板的厚度大于2mm
11、配电箱、开关箱中导线的进线口和出线口应设在箱体下底面。
12、配电箱、开关箱内的各种电器按规定的位置牢固在安装板上,不得歪和松动。
13、工作零线应通过接线端子板连接,并应与保护零线接线板分设。
14、配电箱后面的排线需排列整齐,成束绑扎,并用卡钉固定在盘板上,盘板引出及引入的导线应留出适当余度,以备检查。
15、电器设备的操作与维修必须符合以下要求:A、现场内的临时用电的施工和维修人员必须经过培训后并取得上岗证书的专业电工完成,电工的等级应与工程的难易程度和技术复杂程度相适应,初级电工不得进行高级电工的作业。B、各类人员应作到:掌握安全用电基本知识和所用设备的性能;使用设备前应穿戴和配备好相应的劳动防护用品,并检查电器装置保护设施是否完好。严禁设备带病工作:C、停电后的设备必须拉闸断电,锁好开关箱;D、搬迁或移动用电设备,必须经电工切断电源并做妥善处理后进行。
16、安全用电组织措施
(1) 建立临用电施工组织设计和安全用电技术措施的编制和审批制度,并建立相应的技术档案;
(2) 建立技术交底制度;
(3) 健全技术检查制度:从工程施工开始,定期对临时用电工程进行检测,主要内容包括:接地电阻值、电器设备绝缘电阻值、漏电保护器工作参数等,以监视临时用电工程是否安全可靠,并做好检测记录。
(4) 建立电气维修制度
(5) 建立安全检查和评估制度
(6) 建立工程竣工后的拆除制度
(7) 建立安全用电责任制
(8) 建立安全教育和培训制度
七、安全用电防火措施
针对电气火灾发生的主要原因,制定以下防火措施:
1、电气操作人员要认真执行规范,正确连接导线,使用压线铜鼻;
2、配电室的防火等级大于三级,室内配置干粉灭火器并按规定设砂池。
3、施工现场内除试验室外严禁使用电炉。
4、现场成立防火小组,由项目经理任组长,建立防火检查制度,强化电器防火领导体系,详见现场安全防火制度。
八、触电事故发生后的急救措施
1、发生触电事故,应立即切断电源开关或用干燥、绝缘的木棒、布条等将电源线从触电者身上拨开,或将触电者拨离电源线。
2、严禁救护者用手直接推、拉和触摸触电者。
3、严禁救护者使用金属或其它绝缘性差的物体接触电者。
4、触电者脱离电源后,一度昏迷,应及时采用人工呼吸或心脏按摩法,或上两种同时进行急救电伤员,并及时通知急救中心进行专业抢救。
5、在无特殊医疗措施情况下,抢救伤员严禁注射强心剂药物。
附图:1.现场临时用电平面布置图
2.总配电箱图
3.分配电箱图
4.开关箱图
5.接地电阻测试表
相关问答
发电机不送电 临时 解决 方案 ?若发电机临时不送电,可以采取以下解决方案:首先检查发电机是否正常运转,如正常则检查输出线路是否有故障,如有则修复或更换;若输出线路正常,检查负载是否...
电力系统中,高压输电线路的计划检修、 临时 检修、大修有什么区别?计划检修:按照原先安排的计划检修,其中包括大修。临时检修:设备出现严重缺陷或重大缺陷时,临时安排的检修,只是检修或消除设备的缺陷为重点的;大修:即设...
临时 用电总配电箱的维护内容包括?一、配电箱、开关箱应有名称、用途、分路标记及系统接线图。二、配电箱、开关箱箱门应配锁,并应由专人负责。三、配电箱、开关箱应定期检查、维修。维修人员...
施工 临时 配电箱怎么设置?-设计本有问必答第二条本办法适用于项目施工现场用电管理。第三条本办法参照《施工现场临时用电安全技术规范》(JGJ46-2005)、《建设工程施工现场供电安全规程》...
临时 堵水方法?您好,以下是几种临时堵水方法:1.使用胶带:使用防水胶带或管道封闭胶带将漏水点封住。2.使用塞子:使用塑料或橡胶塞子堵住漏水点。3.使用止水胶:使用止...
停电检修的操作规程有哪些?_汽配人问答[回答]电工在检查和维修照明电路、配电等装置或各种电力设备和用电器具时,必须在检修范围内实现安全而可靠的停电,反对带电检修。具体措施如下:①...
怎样经营二手 家电 ?悟空问答,我来回答,不请自来。二手家电大多数为淘汰或换新后的旧家电,经营的话需要二次出售才能增值变利。这样就涉及到一个定位的问题。买方定位:买旧家电的...
临时 用电十不准?⑤设临时线路要审批、施工中要小心谨慎,防止坠落。⑥断电检修、要设监护人。⑦定期检查、按时测试、消除隐患。⑧发生触电事故,要先切断电源并迅速抢救,同...
临时 用电规范?临时用电安全规范1。严格执行《施工现场临时用电安全技术规范》(JGJ46—2005),按照施工用电组织设计架设三相五线制的电气线路,所有电线均应架空,过道或穿墙...
小区不通正式电,按个 临时 电表一直断电,怎么办?-找法网理论上各家电力公司对电能质量和可靠率都有规定,不会随意停电。如果客服反映所在的区域并没有计划停电,也可能是小区内部的故障,或者线路原因,可以要求电力公司...
