家电维修必备多功能维修电源diy制作

在家电维修中离不开和电打交道，开机检测要接通交流电，便携电器要用直流电，维修中要配备隔离变压器、交流调压器、直流可调电源使用很是不便。能有一个多功能的安全电源是不少维修人员都希望的，这里给大家介绍一款制作多用电源的方案。

在电源制作中不少人发愁的是变压器的绕制，用功放中使用的环形变压器改制就容易多了。选购一个300W的功放环形变压器，初级是220V绕组，次级主绕组最好是双55V，次绕组其它绕组可任选。如主绕组双55V的找不到，应选择低于55V但最接近此电压的变压器。只所以选用环形变压器，就是在原绕组外层再加绕漆包线很方便。增加绕组的方案如图一所示，主绕组为110V（55+55），如不够可加绕到 110V后留一抽头，然后每绕13V留一抽头，共绕9个13V。每伏匝数可通过实验得到，用漆包线在变压器上绕10圈，通电后用数字表测出这10圈的交流电压值，计算出13V应绕的圈数和所用漆包线的大概长度。裁出9段该长度的漆包线分次绕在简易穿梭上绕在变压器外层，每个绕组的头与上个绕组的尾拧在一起刮掉漆皮焊牢。然后再绕一组14V,变压器就改制完成。漆包线线径在0.8左右即可。按照图1接入相应电路就可作成一个多功能维修电源。

1.隔离变压器

当次级绕组全使用时，输入是220V市电，输出也是220V交流电，作隔离变压器用。彩电电源部分是热地，维修时最好使用它以确保安全。示波器外壳接地，测量热底板彩电或开关电源时也要使用隔离变压器，否则会烧断彩电保险或大电跳闸。在带电检修其它家用电器时使用隔离变压器，不小心手碰到220V交流电一端时也确保不会出现触电感觉。

2.110V电源

一些原装进口电器和二手电器（如日本产品）都使用110V电源，此类电器维修时常发愁没法供电，有此变压器可解决此问题。使用次级绕组一半即可，将K3置下，K2降到最低就是隔离后的110V电源。

3.交流调压器

通过转换开关K3和K2可实现每13V一档的交流调压，K3置上时可从13V调到117V，当K3置下时可从110V调到227V。K3选用双向电源开关，K2选用有10档转换的波段开关。用低电压供电对开关电源维修是不少维修人员常用的好方法。这样可避免稳压失控再次烧坏开关管。调压器也是维修交流稳压器不可缺少的模拟波动电源。

4. 功放维修电源

用单绕组产生正负电源并由K5调压，可对功放主板进行脱机检修，正负供电回路中串入100欧姆电阻可有效防止维修中二次烧坏功率管。因功放主放大器静态电流很小，100欧姆电阻对静态影响不大，但不能动态使用。在电路中串入电流表头，有电流检测会提示你正负电流不对称或静态电流过大等故障现象。

5. 直流可调稳压电源

直流稳压电路如图2所示，采用稳压电源工业产品电路。该电路由分离元件组成，元件都是维修中常用元件，容易组装和调试。整个电路由主电源、辅助电源、取样误差放大、调整输出、过载保护几部分组成。采用双电源可实现0V输出。主电源采用四档电压切换可降低调整管管压降的功耗。考虑到电动车维修中要用到36V－42V，所以此电路分四档连续可调输出0－50V。K4选用双5掷波段开关，一是对输入交流电压进行选择，二是对直流输出电压可调范围进行调整。此电路有过流保护功能，当输出线头短接或负载短路时保护电路启控输出为0V，保护发光二极管点亮，按下复位钮可解除保护。如觉得该电路制作太复杂，也可选用由集成电路组成的稳压电源电路，如图3所示。这是手机维修使用的直流电源电路，由LM723构成，也具有短路保护功能。

6 .附加功能

此变压器有多种电压输出，在需要时还可构成其他实用电路，如将隔离后的220V电压经过三倍压整流后可获得1000V以上电压，可作成耐压测试仪。用正负电源和功放IC构成内置音频放大器，驱动小扬声器构成信号寻迹器。加上红外接受头构成遥控器检测仪等。

7.注意事项

因以上功能都是使用一个变压器，接地点不一样，所以不能同时使用于一个电路，用了隔离交流就不能在同一电路中同时再使用直流稳压，双电源也不能于直流稳压同时使用。

在电路完成之后，做一个如图4所示的机箱，配上交直流表头、开关、旋钮、指示灯、输出插座和接线柱即大功告成。为了使用方便和直观，该电源使用了多块不同量程的电压表和电流表，它们分别是：

满程 250V 交流电压表（隔离交流输出电压）

满程 3A 交流电流表（交流负载检测）

满程 50V 直流电压表（直流输出电压）

满程 3A 直流电流表（直流负载检测）

满程 500mA 直流电流表（两块）（功放正负电流检测）

前四块表最好使用精度较高的工业仪表，也可用同一规格的表头改制。后两块作为正负电源电流监视，可用廉价的简易表头改制。

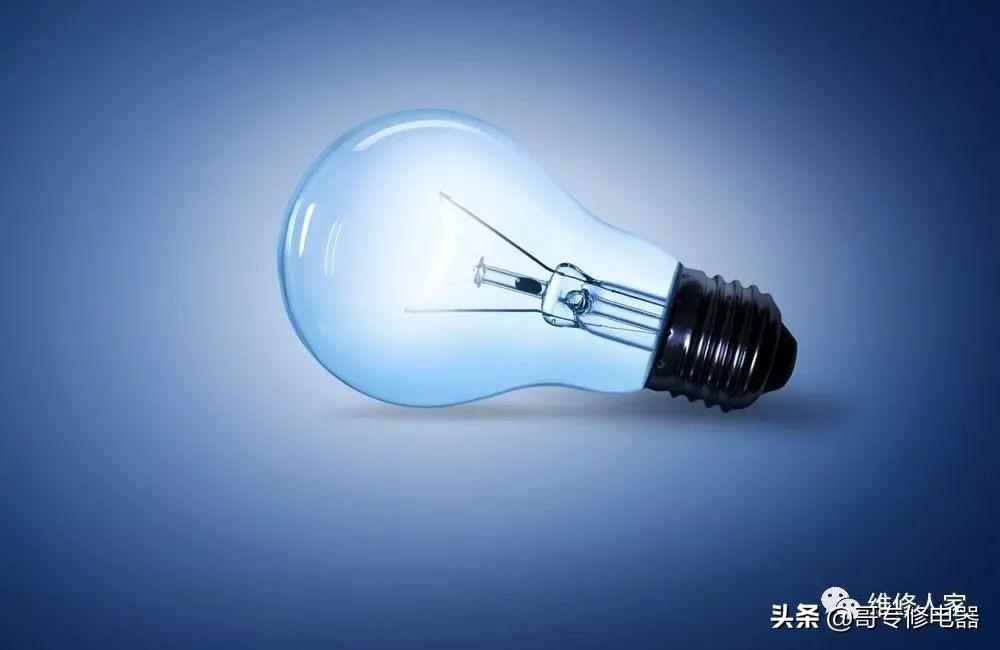

灯泡在电器维修的一些用处

由于的灯泡具有限流的作用，所以，在一些电器的维修中，有很多妙用。

1.用于开关电源的维修：

在开关电源损坏更换元件后，把灯泡接入开关电源的回路中，具体的就是把保险管去掉，把灯泡接在保险管的两端。如果开关电源无故障，灯泡在只亮一下后，就变成了不亮或微亮；如果开关电源有故障，灯泡就会一直很亮。但由于有了灯泡的限流作用，所以，故障不会扩大。这样，就可避免开关管等一些元件的再次损坏。

2.灯泡用于电源作假负载：

当遇到不接负载电压就升高，需要接入假负载才能正常工作的电源时，就可用灯泡作假负载。一方面可以测试电源的稳压效果，因为电源稳压效果不良电压波动时，灯泡也会有明暗的变化；

另一方面在接入灯泡后，也可以测试电源的代负载能力。但用在这里有问题需要特别的说明一下，由于灯泡具有冷阻太低的特性，所以，用在一些具有限流保护的电源时，会造成电源开机即保护的情况，针对这种情况，解决的办法由两种：一种是等电源启动开后在接入灯泡；另一种就是把灯泡先接入市电，让灯泡工作一会，等灯泡预热后再接入电路。这样，电源就可正常启动了。

用于开关电源的检修，也可以同时用两个灯泡接在电路中。即一个接在保险管处，为开关电源限流；另一个接在电源的输出端，用灯泡作电源的假负载。

3.灯泡用于行电路：

当行管损坏更换了行管后，用灯泡串入行供电的回路中，用灯泡给行管限流效果也非常好。在这里我举一个例子：一台TCL电视发现行供电电阻开路，行管并没有损坏，观察行部分没发现有明显的损坏痕迹，但也不敢盲目的更换电阻，怕开机后引起很更大的损失。这时我想到用灯泡代替行供电电阻。在开机后发现彩行有打火的现象，但如果不开机就无法知道，因为用肉眼还无法看到打火烧毁的痕迹。但此时有了灯泡的限流和降压，使行管工作在较低的电压环境下，对行管的安全也有了一些保障。所以，在确定了打火的时候，并没有引起故障的扩大。

在灯泡功率的选取上，也要根据电源的功率大小做一些灵活的掌握。一般在40---100W之间选择，对于一些特大屏幕的可用150w以上的。
