上海羊羽卓进出口贸易有限公司变频空调基础知识、看懂变频空调内外机电路结构方框图
变频空调电控系统主要是由内机电路板，外机电路组成。
变频空调内机电路板
变频空调外机电路板

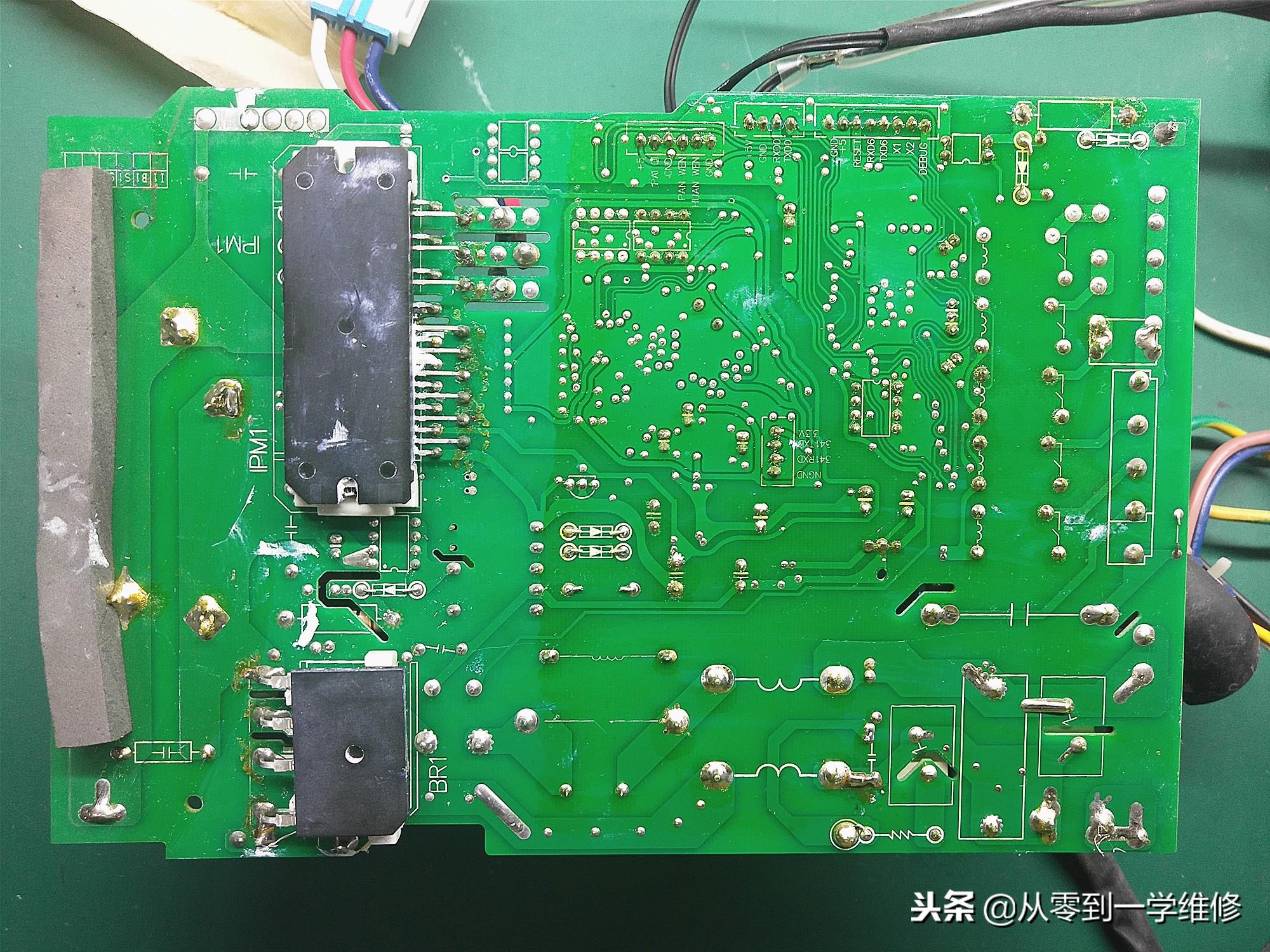

外机电路板反面
背面可以看到IPM模块和整流桥

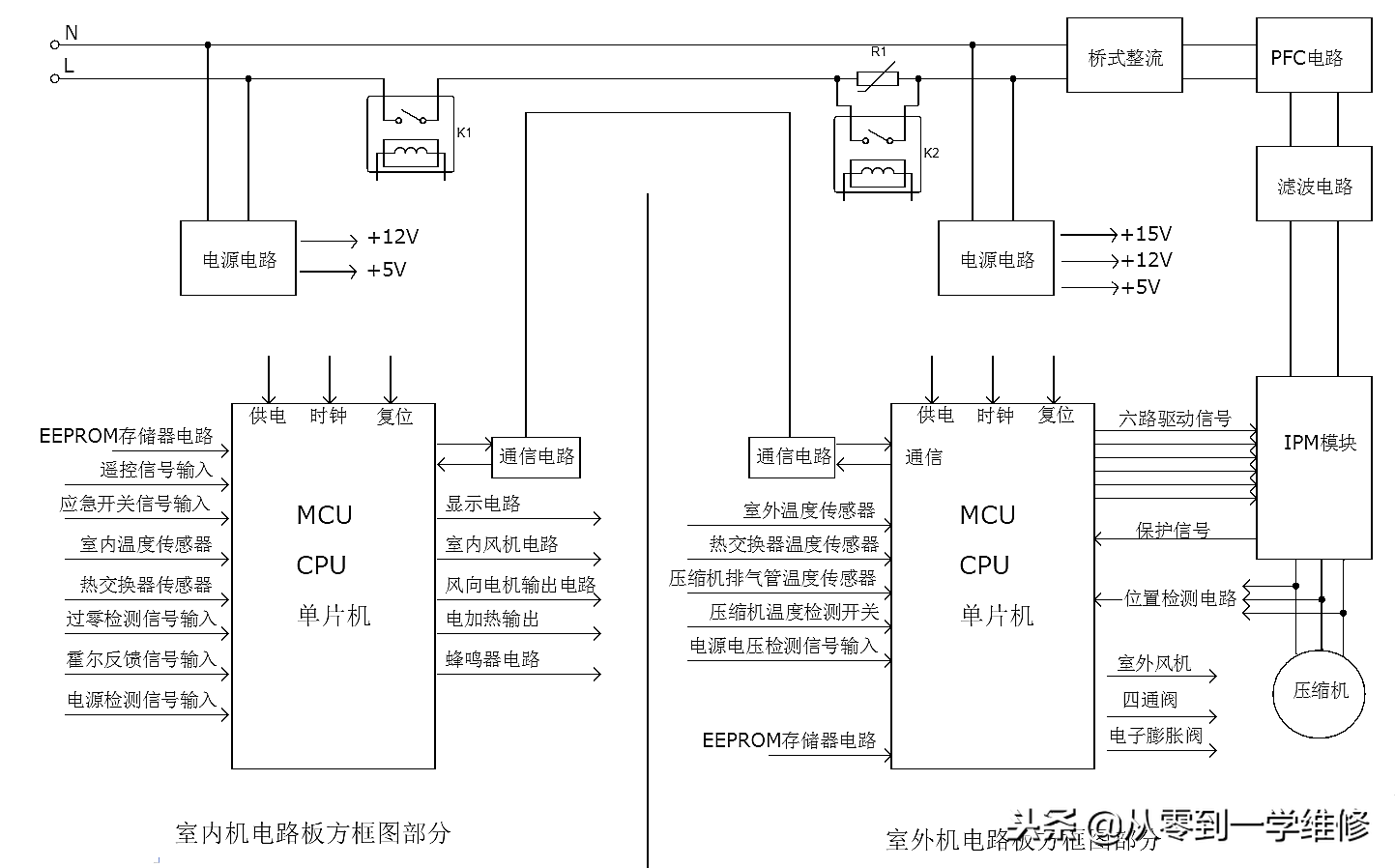

内外机电路方框图
要看懂这内外机电路板，第一步，先把这个方框图记住它，内机板、外机板就是由这么多小单元电路组成，把每一个小单元电路搞明白，那么整个电路板也就明白了。
变频空调器常见维修步骤
出现此类故障时可通过测量制冷系统平衡压力来判断故障部位，若平衡压力过 低，说明故障在制冷系统；若系统平衡压力在0.3MPa以上，说明故障在电气系统，此时可将室内机控制器上的开关置于“试运行”挡上（此时微控制器控制向变频器输出50Hz的电源），观察空调器运转情况。若空调器能运转且频率稳定，则说明整个控制系统基本正常，此时应重点检査各传感器是否有问题；若空调器仍不能运行，则说明空调器整个控制系统有问题。
要点：
1）变频空调器与传统开关控制的空调器不同，它是通过变频器改变电源频率 （30-125Hz）来达到调节压缩机的速度的目的，从而控制空调器的制冷量（或制热量）。
2）变频空调控制系统易出现问题的部位主要有功率模块、通信电路、电抗器、压缩机、电解电容、传感器等。
检测通信电路是否有问题时，可将万用表置于交流电压挡250V,然后测试零线与信号线间的电压是否正常；若在零线和信号线间有电压来回变化且室内机通信指示等持续闪烁，则表明通信正常，否则通信电路有故障；检测电抗器是否有问题时，可将万用表置于Rxl挡，然后测时其绕组电阻值是否正常来进行判断（正常值约为1Ω）。检测压缩机是否有问题时，可用钳子先拔下u、v、w的导线，测量三相间的电压，若三相间的电压相同，说明压缩机绕组良好，否则，说明压缩机绕组有故障。检测电解电容是否有问题时，应先将电荷放尽，然后用指针式万用表RxlOk挡检测，指针应是指到0,然后慢慢退到8,否则说明电解电容器损坏。检测传感器是否有问题时，可将其从插座上拔下，从外表上观察是否损害、断裂、脱胶，也可用手或温水加热，再用万用表RX1O0挡测其阻值，看它的阻值是否变化，无变化则可以判定传感器损坏。2、变频空调器通电后整机无反应的维修步骤
出现此类故障时，首先检査电源插头与插座是否存在接触不良现象；若没有，则检査电源线是否断路；若没有，则检査电源变压器是否烧坏；若没有，则检査220V强电电路中滤波电感是否开路；若没有，则检査熔丝是否开路；若没有，则检査控制板主继电器是否正常；若正常，则检査电脑板芯片是否有问题；若没有，则检査电脑板+12V或+5V电源是否正常；若正常，则检査遥控接收器是否失效等。
3、变频空调器出现频率无法升、降（转速不变）且保护关机的维修步骤
变频空调器出现频率无法升、降（转速不变）且保护性关机等故障时，应首先检査传感器是否有问题，可用万用表电阻挡（RxlOO）测其电阻值是否有变化d有时传感器阻值虽能随湿度变化，但其控制特性变差也会引起变频器控制不正常，此时应根据情况检修或更 换传感器。
变顼空调器中的温度传感器起着非常重要的作用。室内机有空气温度传感器和蒸发器温度传感格；室外机有空气温度传感器、高压管路传感器和低压管路传感器。有的传感器在长期使用后阻值会发生奁化，改变其控制特性（如内机空气温度传感器阻值变大后，会引起变频器输出频率偏低），为了保证控制精度及其相同的工作特性，确定传感器故障，应換用原型号产品。
4、变频空调器起动困难的维修步骤
对于此故障可通过测量系统压力与起动电流来判定；若系统平衡压力正常而压缩机起动电流过大，说明故障在电气系统，但也可能在制冷系统。检修时可将冷剂放掉，若开机后压缩机能起动，说明故障在制冷系统（压缩机卡壳例外）；若开机后仍不能起动，说明故障在电气部分，可更换压缩机运转电容进行判定。
5、变频空调器运行中突然自动关机，在起动室内风扇工作几分钟后也自动关机，而室外机始终不工作的维修步骤
此类故障多因变频模块长期温升导致性能变差甚至击穿所致。
检测变频功率模块故障时，可用万用表二极管挡与交流电压挡进行检测，其方法如下:
①将万用表置于二极管挡测量“ +”极与U、V、W极，或U、V、W极与“极间的正向或反向电阻值是否正常（正常时，正向电阻应为380-450Q,而反向不导通），若不正常则说明功率模块有故障；
②将用万用表置于交流电压挡，测量功率模块驱动压缩机的电压是否正常（正常时，其任意两相间的电压应为0~160V并且相等），若不正常，则说明功率模块损坏。
6、变频空调器室内机不运转的维修步骤
出现此类故障时，首先检査风扇电动机电容是否有问题；若正常，则检査室内风扇电动机反馈电路是否有问题；若正常，则检査室内风扇电动机继电器是否有问题；若正常，则检査晶闸管是否有问题；若正常，则检査盘管温度传感器是否有问题；若正常，则检査室内环境传感器是否有问题；若正常，则检査室内机控制芯片是否有问题；若正常，则检査室内 e2prom数据是否丢失或有问题；若正常，则检査驱动管是否有问题；若正常，则检査风扇电动机是否有问题。
7、变频空调器室外机不工作的维修步骤
出现此类故障时，首先开机检査室外机有无220V电压；若无，则检査室内、室外机连接是否正确，室内机主板接线是否正确，否则应更换室内机主板；若室外机有220V电压，则检査室外机主板上红色指示灯是否亮，否则应检査室外机连接线是否松动，电源模块P+、N-间是否有300V左右的直接电压，如没有，则检査电抗器，整流桥及接线。若以上均正常，但室外机主板指示灯不亮，则检査电源模块到主板信号连接线是否松脱或接触不良；若正常，则更换电源模块，看故障是否能消失（更换模块时应在散热器与模块之间一定要均匀涂上散热膏）。
若室外机有电源，红色指示灯亮，但室外机不起动，则检査室内、室外机通信是否有问题（检査时可开机后按“TEST”键一次，观察室内机指示灯，任何一种灯闪烁均为正常，否则说明通信有问题）；若通信正常，则检査室内室外机感温包是否开路、 短路或阻值是否不正常，过载保护器端子是否接好；若以上均正常，则更换室外控制器。
