空调冰箱常见故障检修的步骤与顺序总结

一、故障检修的步骤

对于一台有故障的空调器，检修步骤大体上可分为命名、缩小、确定、査找、维修、试机等六大步。

1.命名

命名就是给故障现象起个专业的名称。当接到一台待修的空调器时，首先要通过使用者了解情况，细心询问故障现象、发生的时间、使用的环境、出现的频繁次数及是否修过等。暂时给故障现象起个“乳名”。其次，再进行实地观察，观察时应遵循先外后内，先不通电后通电的原则，即先观察室内外机组的安装环境、位置，各种操作按键、开关、指示灯、电源线等, 而后再决定拆机看内部。最后通电（在确认无短路的情况下）观察，看是否是使用者所描述的故障现象。去伪存真，也就是说，防止使用者因操作不当而造成的假象，确认故障现象后, 确切地给故障起个“真名”。例如，制冷不制热、遥控器操作不起作用、漏氟、冰堵等。这样便于后面维修、查找有关资料及疑难故障时同行之间的交流。

2. 缩小

缩小就是把故障发生的范围缩小到某个系统，甚至某个单元电路。通过对故障现象的细心观察，下一步应进入思考分析阶段，认真地研究故障机的整体结构和工作原理，空调器各部分之间是彼此联系、互相影响的，一种故障现象可能有多种原因，而一种原因也可能引起多种故障。因此，在故障检修时，对局部因素需进行综合比较分析，从而较准确地确定故障的性质与部位，大致判断出故障的范围。例如，强制通电后无任何反应，则可判断为电气控制电路故障；面板控制工作正常，而遥控器操作不起作用，则可判断为遥控器或接收头有故障。

3. 确定

确定即确定故障部位。只有熟悉空调器的结构、工作原理、控制方法及电路，才能正确判断其故障产生的原因，釆取适当措施进行排除处理。上述的两个步骤基本上是分析而来的，当判断出故障的范围后，接下来需要动手检査，检查方法除了直观观察法外必须借助各种仪表、仪器对故障部位进行确定。测量、判断、分析，如此反复循环进行，通过检测进一步缩小故障范围，确定故障部位。

如制冷系统发生泄漏或堵塞，会引起制冷系统压力异常，造成制冷（制热）量下降，泄漏将引起制冷剂不足，使高压和低压压力下降；而堵塞发生在高压部分时，会引起高压升高、低压降低现象。因此可以根据故障现象加以分析判断，从而找到故障部位。

4. 查找

查找即查找故障元器件。当故障部位缩小到某一系统或某一单元电路时，应进一步查找故障元器件。对制冷系统特殊部位的压力、温度数值应着重记忆，对电气控制系统特殊部位的电压数值也应清楚。通过学习各种方法的测量、替换等方式，査找出故障元器件一个或多个。

5. 维修

维修就是维修元器件、部件或单元电路。当排査出故障元器件后，就应进行修理或更换它。对于可修复的元器件，应修复处理；不能修复的元器件应更换。更换元器件时最好釆用原型号；若没有原型号，就要考虑用参数和规格相近的代换件替代。

6. 试机

试机就是修复后，不要急于把空调器交付用户使用，应通电试运行。经过一段时间的试机工作，再复査修复的部位及整机性能，防止所替换的元器件和“带病伤”的隐蔽性的元器件有质量问题，使故障没有被彻底排除。

二、故障检修的顺序

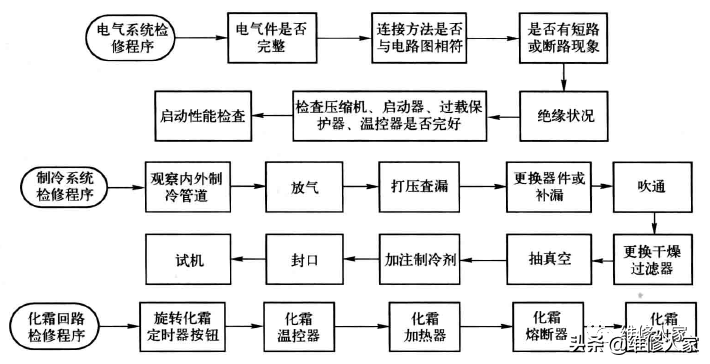

一台空调器、电冰箱基本上是由制冷系统、电气控制系统、空气循环系统及箱体等四大部分组成的。同一故障现象，所损坏的元器件不一定相同；同样，同一元器件，在不同的机型上所表现出的故障现象也不尽相同。在维修过程中应如何入手先修哪一部分的故障呢？根据经验，一般遵循以下顺序：由表及里；从易到难；先电气控制电路，再制冷系统管道，后空气循环系统。

1. 由表及里

由表及里即先检修外部而后检修内部。例如，空调器强制开机可正常工作，而遥控器操作不能工作的故障，可能故障原因有遥控器本身损坏或遥控接收头损坏，那么就应该先确定遥控器是否损坏，不可能先打开机壳判断遥控接收头是否损坏。

2. 从易到难

维修的“易”与“难”因人而异，但大致上可认为费时、费工、操作复杂的维修工序是难的。

3. 先电气控制电路，再制冷系统管道，后空气循环系统

制冷系统的动力源是压缩机，而压缩机的最首要的工作条件是电源电压的供给，因此，电气控制电路是各系统正常工作的可靠保证，所以先检修电气控制电路。

制冷系统是空气循环系统之首，因此，先要检修制冷系统管道，后检修空气循环系统。

4. 先条件后器件

若压缩机不运转，应先查看运转需要的工作电压是否具备，启动器、温控器有无问题，最后才考虑压缩机本身。

因维 修思维是逻辑的推断，一切方法的运用在于变通，不可死搬硬套。

冰箱冷柜维修中盘管及毛细管处理的经验分享

1、毛细管的进口应接在蒸发器（盘管）的上方。

2、冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂,当回气管结露即可。

3、盘管上部结霜下部不结霜属正常现象。因在试机期间，箱内无放罝需冷冻的食品，箱内湿空气含量较低所以只有上部结霜.而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。

4、盘管的间距一般在5CM (厘米），从上往下四周一层层自然的排列下去。选用8 - 10MM (毫米）的铜管。

注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅等后遗症。

5、毛细管的选用内径从0.4mm到1.78mm等选择。一般情况下，冰箱选用在 0.4 - 0. 6mm之间。冰柜选用在0.6 - 0.8mm之间。冷藏柜选用在0. 8 - 1mm之间。

6、毛细管的长度：冰柜在2. 8 - 4.0m (米）。毛细管长度不是绝对的。是根据制冷系统稳定后，高、低压端的比值来决定。高、低压端的比值是：1.5Mpa/0. 06Mpa, (兆帕）。

7、铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4 - 6CM。,超过300立升以上的，间隔距离为8 - 10CM。为了使制冷均匀.可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。至于冷藏室买一个成品吹涨式的就可以了。

8、毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。因此一定选择好。经验公式是：压缩机功率（W) *2=毛细管长度（CM)。上机后根据实际情况细调。例125w*2=毛细管长度250 (CM)。

9、毛细管不论原箱外有多长，保留原长度，另接1.2 - 1.5m (原埋藏在箱体内的长度）同规格的毛细管即可。

10、冰柜，冰箱盘管长度分配：

<1>冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积(L)乘以0.148M/L冷藏室长度=2/3总容积(L)乘以0.03M/L

<2>冰柜蒸发器计算公式

管子总长度=1/3总容积乘以0.148M/L+2/3总容积乘以0.03M/L以上为铜管总长度，适用于6MM和8MM的紫铜管。

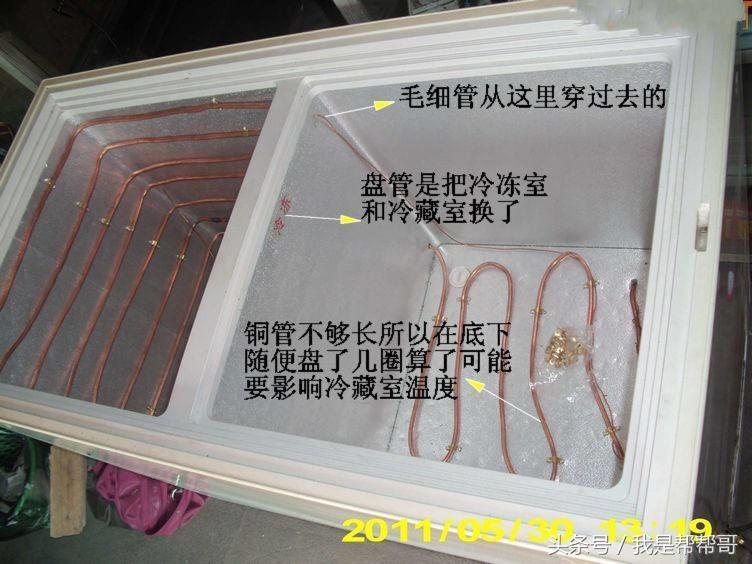

11、蒸发器内漏重盘管，其回气管和毛细管的走向及冷冻管与冷藏管的接头位置,关系到整体美观的问题。管路应全部设计在冰箱内，冷冻与冷藏的间隔层（板）靠里角处开一孔同穿毛细管和蒸发管。冰箱冷藏蒸发器一般都靠背最上部安装，连接管穿过洞孔后与冷冻蒸发管在冷冻室对接。冷藏蒸发器的回气管和毛细管也从冷藏室下部（安装压缩机的凸部）开孔同穿出，分别与压缩机和过滤器连接（同新式抽屉式冷冻室冰箱一样）。冷藏室的回气管和毛细管紧贴里角，两孔事先应计划开在同一边。避免回气管及连接管从冰箱背部开孔穿出，难看和结露水外消,锈蚀金属，穿露管的热量损失（增加管路过热度）而影响制冷效果。做到外表不开背，不发泡，无任何损伤，整体美观。

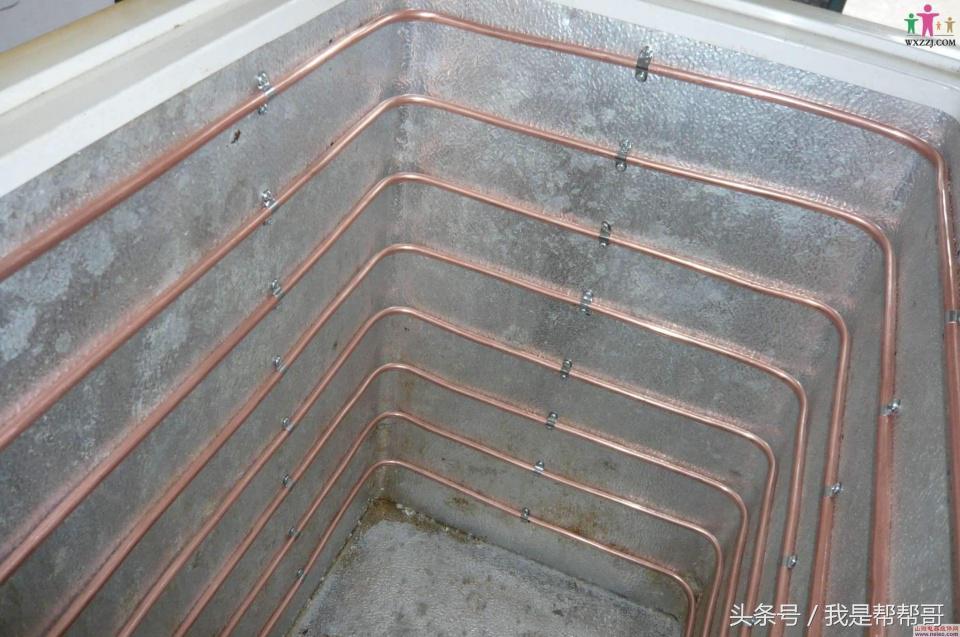

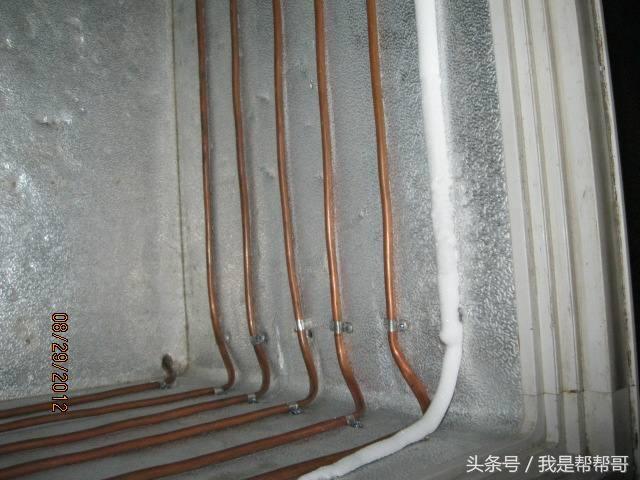

12、冰柜盘铜管的算法，冷柜横式盘管一般用直径8mm铜管，距冷柜口5 - 6cm处盘第一圈，然后逐圈往下盘，每圈间隔7cm,距底部约10cm处结束。盘管上部接毛细管，底部转角处开洞接压缩机进气。盘管要平整，转弯要准，长度的两头适当的部位用铝卡将盘管固定在冷柜内壁上。

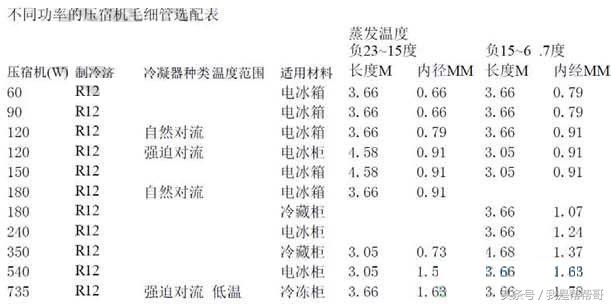

13、不同功率的压宿机，毛细管选配表

14、更换新的毛细管时，可采用以下方法确定具体尺寸：

（1）无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。分别打开两只修理三通阀，启动压缩机。

（2）空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1〜1.2MPa。如果高压表压力过高.可将毛细管适当截去一段:如果高压表压力过低，则应换用更长或内径更小的毛细管。如果相差不大，也可将毛细管盘成螺旋的弹簧状，盘的直径越小，圈数越多，则管内流动阻力越大，高压越高，这样也能调节毛细管的供液量。通常新换毛细管应选择稍长一些的，这样便于调整。

（3）上述方法适用于采用往复式压缩机的电冰箱。对于采用旋转式压缩机的电冰箱，则需将压缩机吸气口脱开，接入修理三通阀与压力表，而不要打开工艺口。
