液晶电视串口刷机或查看打印信息常用接口介绍

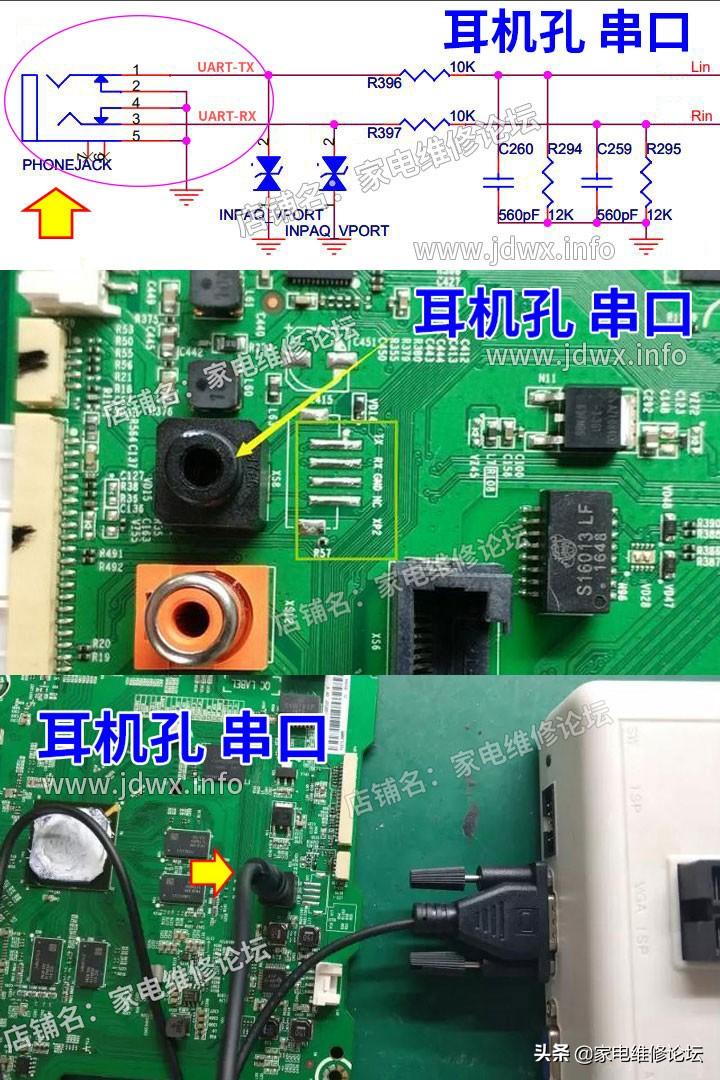

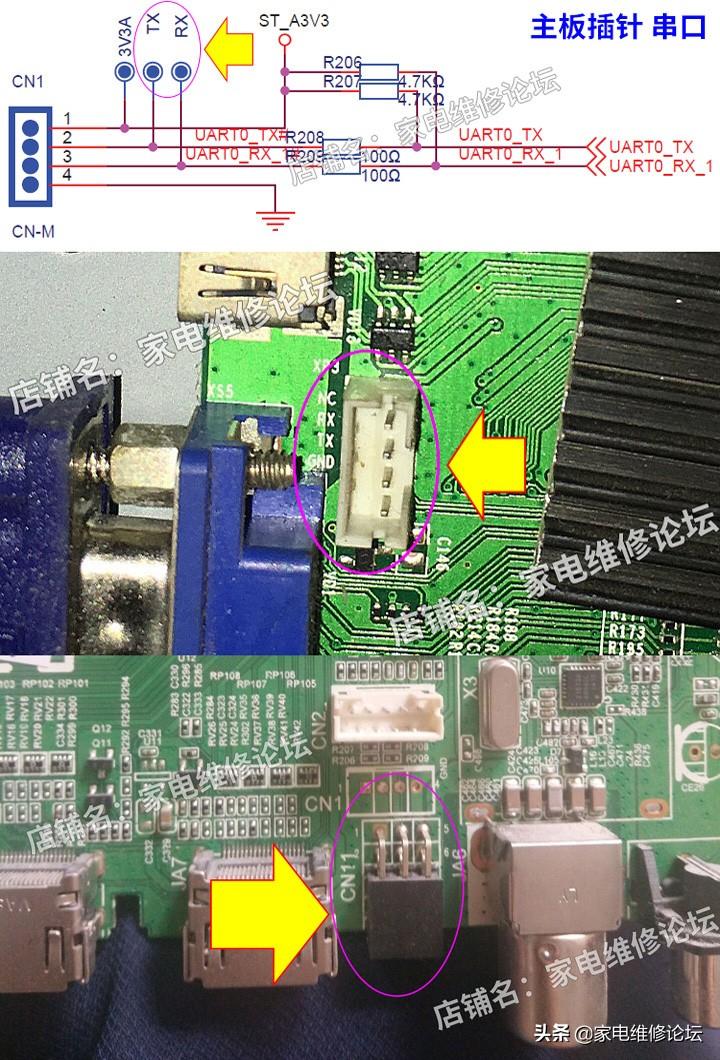

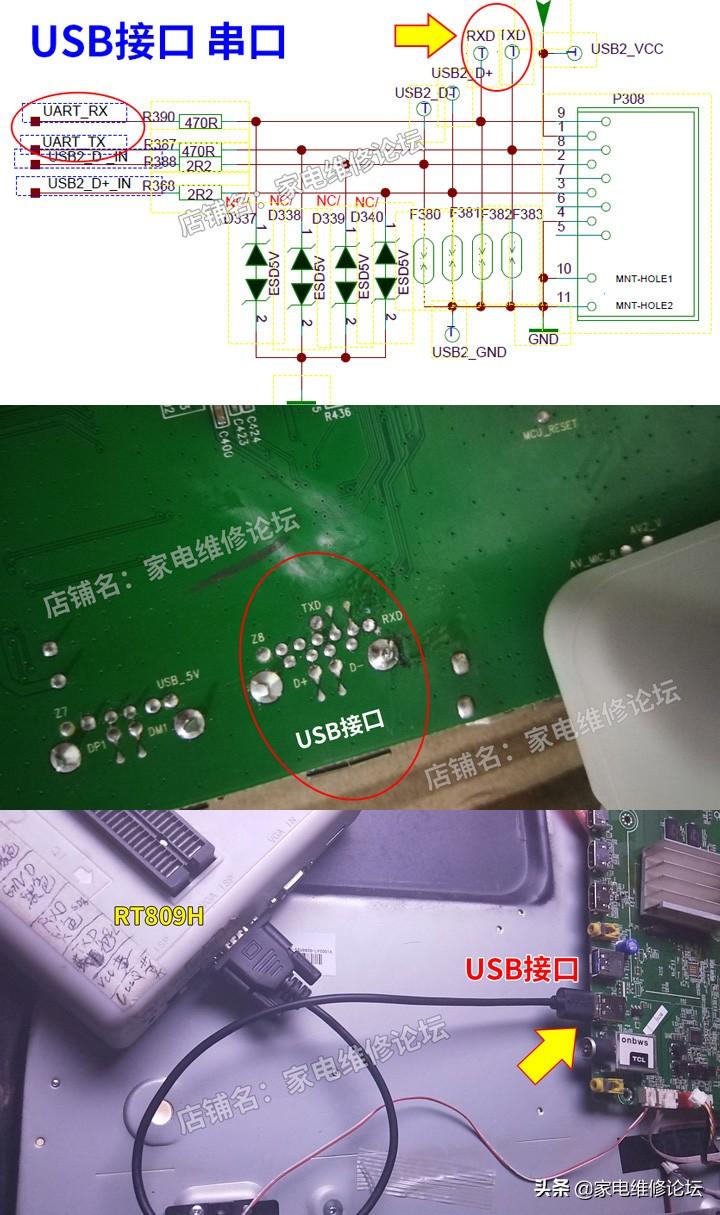

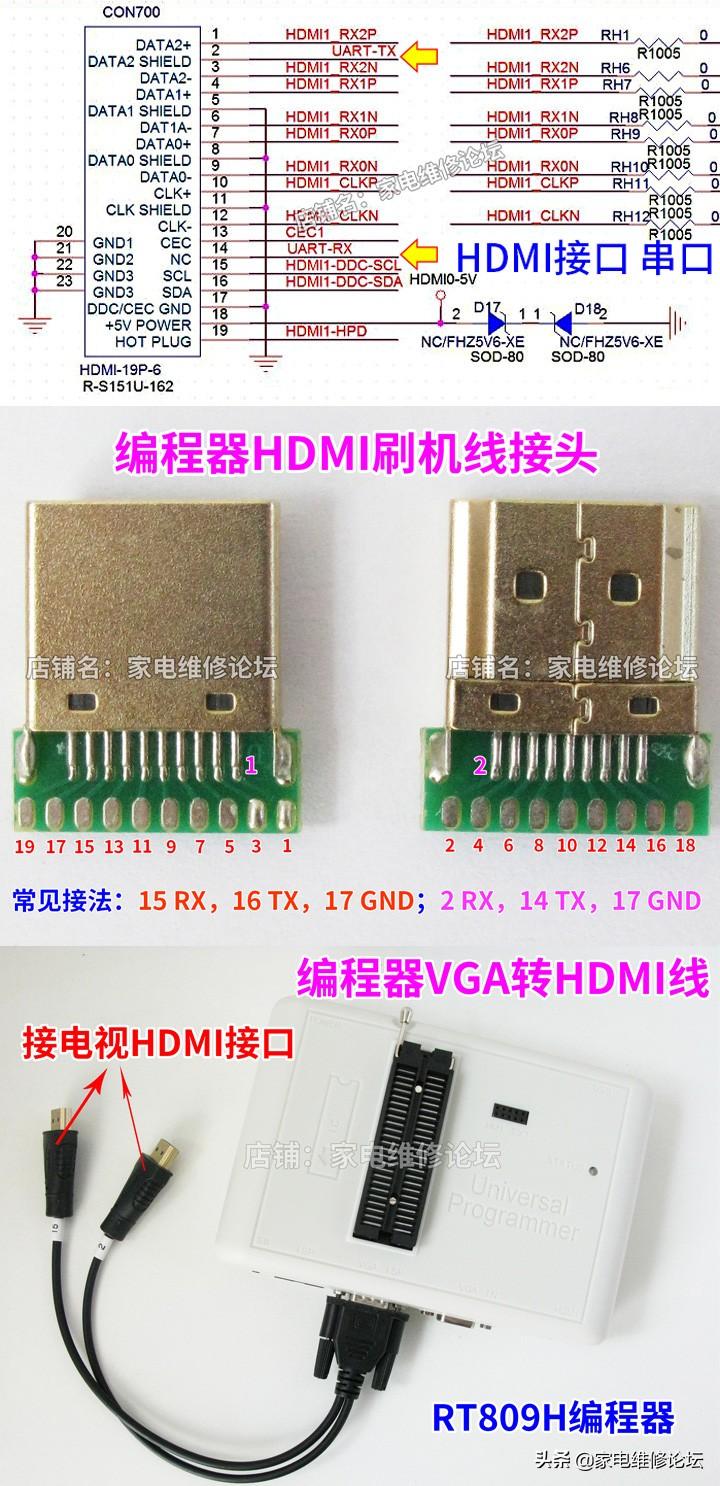

我们通常刷机或查看打印信息是通过串口来进行通讯的（图纸中的RX、TX标识），不同主板厂商会将串口设计到不同接口，例如：VGA、HDMI、USB、耳机孔、主板插针等，都有可能存在串口。我们可以通过不同的数据线将主板上的串口与编程器连接起来，实现刷机或查看打印信息。值得注意的是，并不是任意接口都存在串口通道，厂家设计到的接口我们才能刷机或打印信息。建议根据图纸查看，或者对不同接口进行试验。为保障良好的传输和避免干扰，串口通讯线建议不宜过长。(淘宝搜索店铺名：家电维修论坛)

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

讲解编程器查看打印信息的步骤（以乐华TPMS638PC821为例）

注意事项：必须先打开打印串口再给主板上电，否则看不到打印信息。

主板厂商：乐华

主板板号：TP.MS638.PC821

EMMC型号：SEC646B031KLM4G1FEPD(4G)

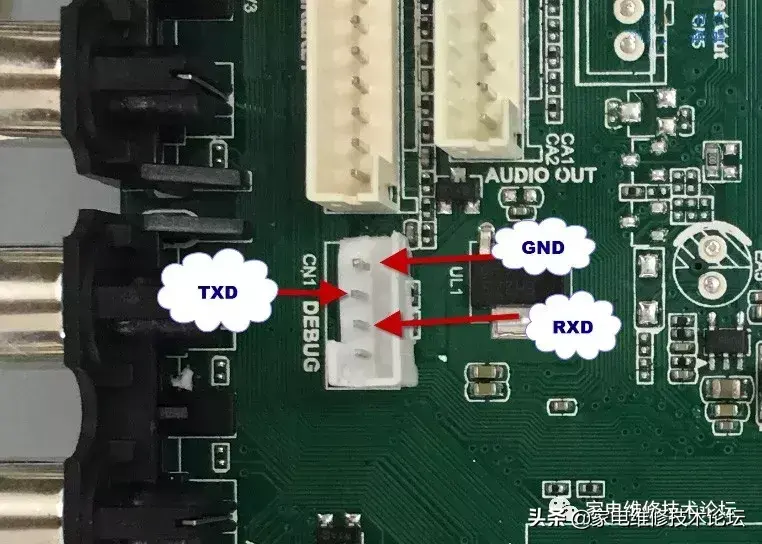

第一步：找到主板上的RXD、TXD接口的位置（CN1）

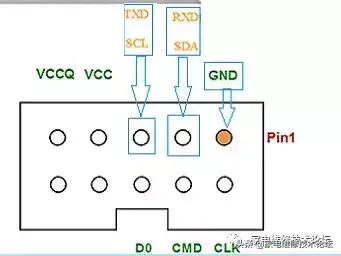

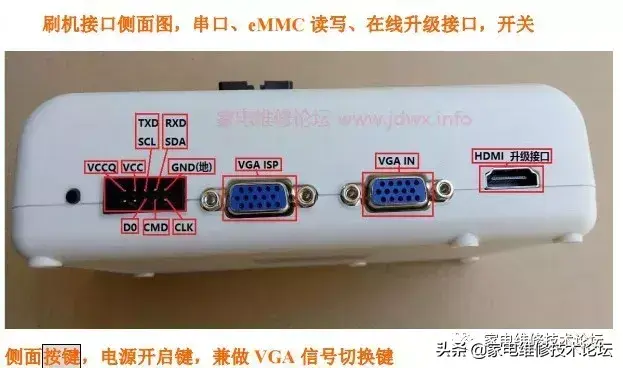

第二步：根据编程器上的接口定义，对应接线到主板的接口CN1上面。

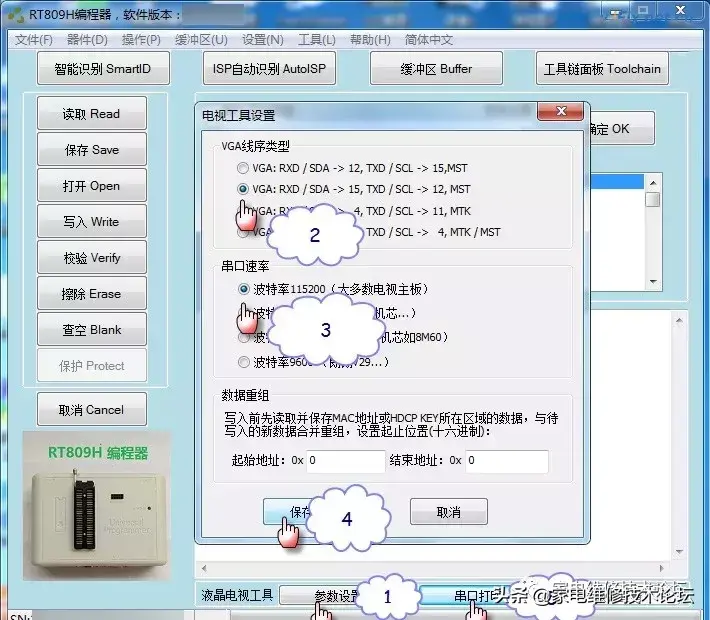

第三步：打开软件参数设置，保存后打开串口打印。(如果看不到打印信息，第二步线序类型设定改成第一行，再试一次）

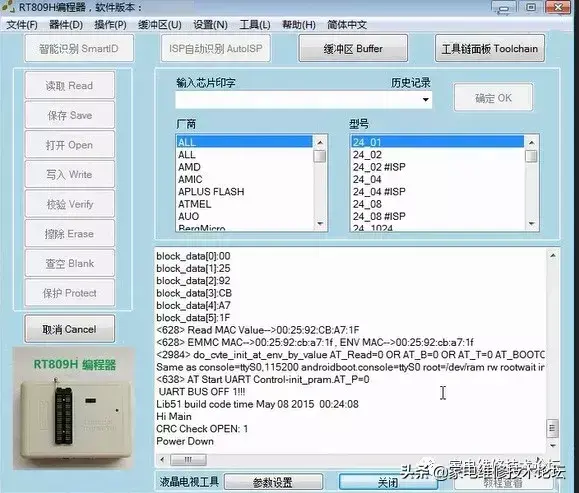

第四步：设置好了后，给主板上电，软件框中即可显示运行的打印信息。

再次提醒：先设置好软件，后给主板上电。（打印信息只在开机的那段时间才有）

需要购买编程器的朋友，可以到淘宝搜索店铺名：家电维修论坛
