AI芯片散热检测全攻略：从手机主板到ECU的车规级可靠性实战

一句话摘要：本文面向电子维修人员、质检工程师及电子爱好者，系统梳理消费电子、汽车电子、工业电子三大行业场景下贴片芯片散热性能的检测方法。从基础的红外热成像/热电偶测温，到进阶的专业热阻测试（MIL-STD-883），结合实际失效案例，帮助读者快速掌握散热故障的判断技巧，提升芯片散热可靠性排查效率。

一、核心写作目标

本指南聚焦“贴片芯片散热检测”这一主题，以“实操落地、行业适配”为核心，兼顾新手入门与专业需求。无论你是消费电子维修人员、汽车电子质检工程师，还是工业控制设备维护人员，都能在本指南中找到适配自身场景的检测方法。全文基于2025年最新行业资料，围绕三大行业场景——消费电子（手机/平板主板）、汽车电子（ECU/行车电脑）、工业电子（工控设备/功率模块）展开，确保内容的原创性、专业性和实用性。

二、资料摘要

基于以下行业资料完成本指南创作：

• 行业应用场景：AI手机功耗从8-10W飙升至15W以上，均热板（VC）已成为高端手机主流散热方案-1；汽车ECU在恶劣热环境下运行，导热硅脂老化干涸导致芯片温度升高20℃以上-14；工业控制器需预留散热焊盘，功率器件与敏感芯片间距≥5mm以减少热干扰-22。

• 检测标准与方法：MIL-STD-883规定了热阻测试、红外热成像法等军用级检测标准-29；JEDEC标准定义了半导体器件的热测试条件与判据-；车规级AEC-Q100包含-55℃至150℃温度循环测试-13。

• 故障类型与案例：虚焊/冷焊引发BGA芯片接触不良-23；导热硅脂干涸导致ECU过热降频-14；IGBT贴合面平整度差引发键合脆断，平面度偏差超过50μm时应力增加40%-60%-21。

三、前置准备

3.1 消费电子/汽车电子/工业电子芯片散热检测核心工具介绍

基础款（新手必备） ：

• 红外测温枪（手持式非接触红外测温仪）：入门级温度检测工具，适用于消费电子维修场景（如手机主板维修、电脑主板芯片测温）。操作简单，对准芯片表面即可读数，但只能测单点温度，无法获取温度分布。

• 数字万用表（带热电偶探头）：经济实用的接触式测温工具，精度可达±1℃，适合汽车维修学徒、电子爱好者使用。将K型热电偶用高温胶粘贴在芯片封装表面即可读取温度-。

专业款（行业质检场景） ：

• 红外热像仪（如FOTRIC系列、海康微影系列）：非接触式高精度温度成像设备，可快速获取芯片表面全幅温度分布图，直观定位热点区域-。红外热像仪30mk的热灵敏度能精准检测各部位温差，适合消费电子和汽车电子的散热方案验证-。

• 热阻测试仪：基于MIL-STD-883标准的高精度检测设备，用于测量器件的结到壳热阻（θjc）和结到环境热阻（θja），军工和车规级芯片测试必备-29。微电子封装散热性能分析中，结到外壳热阻值θjc≤0.3°C/W、测量精度±0.02°C/W-。

• 温度循环试验箱/热冲击试验箱：模拟极端环境变化，评估芯片在温度循环下的热疲劳寿命和可靠性-29。

• 热流计：直接测量通过被测对象的热流密度，高精度与快速响应特性，用于评估散热通道效率-。

3.2 芯片散热检测安全注意事项

⚠️ 重中之重：行业专属防护要求

1. 带电检测防护：在设备通电状态下进行温度检测时，确保检测工具（如热电偶、热像仪）不触碰裸露高压电路。汽车ECU和工业控制器的电源模块可能存在高压区域，需保持安全距离。

2. 高温烫伤预防：芯片在高负载下表面温度可能超过85℃（消费电子）甚至125℃（汽车/工业），使用红外热像仪可远距离无损测温-；若需接触式测量，必须佩戴耐高温手套。

3. 仪器使用规范：红外热像仪需提前校准发射率参数，不同材质（塑料、金属、陶瓷）发射率差异较大，设置错误会导致测温偏差±5℃以上。

4. 防静电与清理：检测前确保工作台接地，佩戴防静电手环。散热硅脂/导热垫片老化产生的渗油可能污染芯片引脚，需先用无水酒精清理接触面后再测量-14。

3.3 贴片芯片散热基础认知（适配三大行业精准检测）

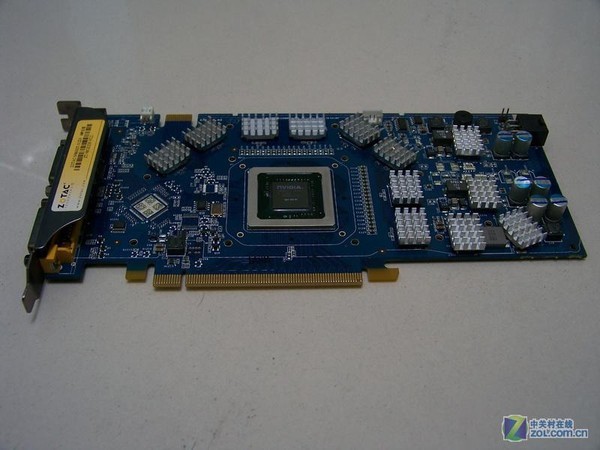

贴片芯片的散热路径为：芯片核心（结）→ 封装表面 → 导热界面材料（TIM）→ 散热器/均热板 → 环境。

关键行业参数：

⚠️ 核心概念注释：

• 结温（Junction Temperature） ：芯片内部PN结的实际温度，是衡量芯片热状态的核心指标，通常比封装表面温度高出10-25℃-。结温超过额定值会触发降频保护或导致芯片损坏-34。

• 热阻（θja / θjc） ：热阻值越小，散热性能越好。θjc≤0.3°C/W为优秀散热封装标准-。

• 导热界面材料（TIM） ：填充芯片与散热器之间微观空隙的材料，包括导热硅脂（导热系数3-10W/m·K）、导热垫片（1-6W/m·K）、相变导热片（6-10W/m·K）等-3。

四、核心检测方法

4.1 贴片芯片散热基础检测法（快速初筛）

适用于：消费电子维修、爱好者快速判断散热故障

操作流程：

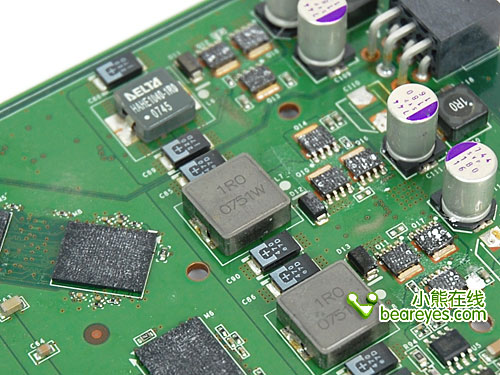

第一步：外观检查。目视检查芯片周围散热结构：手机主板检查屏蔽罩下方是否填充导热凝胶/石墨片；ECU检查导热硅脂是否干涸、粉化；工控板检查散热片安装是否牢固。ECU拆解案例显示，导热硅脂干涸粉化后与散热基板间形成肉眼可见的间隙，导致温度升高20℃以上-14。

第二步：温差法判断。在设备正常运行30分钟后，用手背（非手心）贴近芯片封装表面（⚠️ 注意防烫！），初步感受温度分布。若芯片明显“烫手”（超过60℃），可能存在散热不良；但此方法仅供参考，无法量化。

第三步：负载对比法。让设备在高负载下运行（手机跑游戏、ECU挂诊断仪读取数据流），观察芯片温度是否在负载降低后快速回落。若回落缓慢，说明散热路径可能存在阻塞。

4.2 万用表/热像仪检测贴片芯片散热方法（新手重点掌握）

方法一：热电偶接触式测温

工具：数字万用表 + K型热电偶探头

操作步骤：

1. 用高温胶带或导热硅脂将热电偶探头固定在芯片封装表面中央（注意探头与芯片表面紧密贴合，避免空气间隙影响读数）-53。

2. 将万用表调至温度测量档（℃），连接热电偶接口。

3. 让设备运行典型工作负载15-30分钟，记录温度稳定值。

4. ⚠️ 注意：小型SMD芯片热质量小，热电偶及其接线会从芯片吸热，影响测温准确性-。对于0402/0603等微小贴片元件，热电偶法误差较大，优先使用红外热像仪。

判断标准：

• 芯片封装表面温度超过85℃（消费电子）→ 可能存在散热异常

• 芯片封装表面温度超过105℃（汽车/工业）→ 需重点排查

• 温度在负载降低后5分钟内下降不到10℃ → 散热路径受阻

方法二：红外热像仪非接触式测温

工具：手持式红外热像仪（入门级约2000-5000元，专业级万元以上）

操作步骤：

1. 开启热像仪，设置合适的发射率（常见材质参考值：硅芯片封装0.95、金属0.3-0.7、塑料0.92-0.95）。

2. 将镜头对准被测芯片区域，调整焦距使图像清晰。

3. 设备正常运行状态下，观察热像图上的温度分布云图-34。

4. 重点关注：热点区域（颜色最亮的位置是否集中在芯片核心区域）、温度梯度（芯片边缘与中心的温差是否≤10℃）、异常高温点（是否存在非芯片区域的高温）。

消费电子实战技巧：

• 手机主板空间紧凑，移除屏蔽罩后再用热像仪扫描，热点分布清晰可见

• 对比同型号正常机型的温度分布作为基准

汽车电子实战技巧：

• 测量ECU壳体内部主控芯片区域温度时，热成像仪显示该区域温度比设计预期高出近20℃是散热失效的明确信号-14

• 检测前确保车辆在安全状态下熄火，等待30秒再拆ECU外壳

工业电子实战技巧：

• 功率器件（IGBT、MOS管）与敏感芯片间距应≥5mm，否则热干扰会影响检测准确性-22

• 使用热像仪扫描整板，确认功率器件的热量不会传导到敏感元件

4.3 行业专业仪器检测方法（进阶精准检测）

场景一：消费电子——散热方案验证与SoC热测试

工具：科研级红外热像仪（如FOTRIC 348C/280系列）+ 恒温箱

操作流程：

1. 将手机/平板主板置于恒温箱中（环境温度25℃）。

2. 运行CPU/GPU满负载压力测试程序（如3D Mark、Geekbench），产生稳定热耗-53。

3. 用热像仪实时记录SoC表面温度变化，生成温度-时间曲线。

4. 验证VC均热板是否有效：对比均热板覆盖区域与未覆盖区域的温差-1。

5. 评估导热材料效果：低热阻相变导热片在45℃临界温度下从固态转变为流体态，接触热阻低至0.008℃·in²/W以下，热成像可验证相变后的接触紧密程度-3。

判断指标：

• SoC封装表面温度≤80℃（高负载）

• 均热板表面温度分布均匀（温差≤5℃）

• 负载解除后3秒内温度下降≥15℃

场景二：汽车电子——ECU热阻与温度循环测试

标准依据：AEC-Q100 Grade 1（工作温度-40℃~125℃），包含125℃高温工作寿命测试（HTOL）和-55℃至150℃温度循环测试（TC）-13。

工具：热阻测试仪 + 温度循环试验箱

操作流程：

1. 将ECU模块置于温度循环试验箱中。

2. 进行温度循环测试：-40℃→125℃（升温速率20℃/min，每个极端温度保持30分钟）-13。

3. 同时使用热阻测试仪测量芯片结温（通过嵌入式传感器或电学法）。

4. 连续运行1000小时以上，记录结温和热阻值的变化趋势-13。

5. 关注导热界面材料（TIM）在循环中的性能衰减：导热硅脂在高温下可能挥发干涸，导致热阻上升-14。

判断标准：

• 结温不得超过125℃（AEC-Q100 Grade 1要求）

• 热阻值θja在1000小时测试后增加不超过20%

• 不允许出现芯片降频或功能异常

场景三：工业电子——IGBT模块热-力耦合检测

行业痛点：IGBT封装底部与散热器贴合面平整度差，不仅导致散热性能下降，还会引发键合线与芯片连接部位的应力集中，最终造成键合脆断失效-21。

工具：3D光学轮廓仪（测量贴合面平整度）+ 红外热像仪 + 热阻测试仪

操作流程：

1. 使用3D轮廓仪测量IGBT封装底部平整度（平面度偏差标准≤0.05mm/m）-21。

2. 贴合面涂抹导热硅脂后，用热像仪测量芯片表面温度分布，检查是否存在局部热点。

3. 进行热循环测试（-40℃~125℃，1000次），同时监测热阻变化和键合线状态。

4. 使用SEM扫描键合界面，检查是否存在微裂纹-21。

判断标准：

• 平面度偏差超过50μm时，键合线应力增加40%-60%，需返工-21

• 温度梯度ΔT≥15-25℃时，热-力耦合效应显著，需优化散热设计-21

• 热循环1000次后，热阻增加≤15%

在线检测技巧（专业流水线场景） ：

• 在SMT贴片回流焊过程中，实时监测焊点温度曲线，确保BGA封装芯片焊点均匀性-

• 使用红外热像仪在线扫描组装完成的产品，自动标记超出温度阈值的芯片

• 对于批量生产，热测试可验证散热方案的可靠性，通过测试数据与仿真结果对标修正热模型-34

五、补充模块

5.1 消费电子/汽车电子/工业电子不同类型芯片的散热检测重点

消费电子领域：

AI手机芯片功耗已从8-10W飙升至15W以上，部分旗舰机型在AI图像生成等高负载场景下功耗突破20W-3。电子元器件温度每升高2℃，可靠性降低10%，温升50℃时的寿命仅为温升25℃时的1/6-1。SoC表面温度超过80℃时需重点排查散热路径。

汽车电子领域：

汽车芯片热故障包括过热、热应力等情况，过热可能是散热系统不佳或长时间高负荷运转所致-17。ECU内部导热硅脂干涸是常见老化故障，需定期检测-14。

工业电子领域：

工业控制器常含功率器件，功率器件与敏感元器件间距需≥5mm，减少热干扰-22。IGBT模块贴合面平整度直接影响键合寿命，平面度从0.03mm/m恶化为0.1mm/m时，键合线中位寿命从12000次热循环降至5800次-21。

5.2 芯片散热检测常见误区

1. 误区：用手触摸芯片感觉“不烫”就认为散热正常。
   真相：芯片封装表面温度可能比结温低15-25℃。用热像仪测量封装表面温度，再根据芯片规格书中的θjc推算结温。

2. 误区：拆机后直接测量，认为读数就是工作温度。
   真相：拆开屏蔽罩/散热片会瞬间改变散热路径，导致温度读数比实际低5-10℃。应在正常工作状态下通过热像仪透过散热孔/屏蔽罩开窗测量，或拆除后立即测量（5秒内）。

3. 误区：忽略环境温度对检测结果的影响。
   真相：不同季节/地域环境温度差异可达30℃，芯片温度必须与环境温度对比分析。使用温差（T_chip - T_ambient）作为判断基准更合理。

4. 误区：误判散热片安装压力导致的问题为芯片故障。
   真相：有案例显示BGA焊接后正常开机，粘贴散热片后不开机——原因是散热片安装时的重力按压造成了BGA芯片的二次虚焊-20。检测时需先排除散热片安装问题再判断芯片本身。

5. 误区：认为所有芯片都适合用热电偶接触式测温。
   真相：小型SMD元件的热质量非常小，热电偶及其接线会将热量从电子元件中吸走，导致读数偏低5-10℃-。微小贴片应优先使用红外热像仪。

6. 误区：忽视焊接工艺缺陷对散热的影响。
   真相：BGA/LGA封装的冷焊或虚焊在常温下可能勉强接触，但在开机瞬间，电流冲击和温度变化导致芯片和PCB膨胀系数不同，原本接触不良的焊点瞬间断开-23。这类“散热问题”实际上是焊接质量问题。

5.3 行业典型案例

案例一：ECU导热硅脂老化——汽车动力系统的“慢性杀手”

• 场景：某车型行驶数万公里后，车主反映车辆出现偶发性加速无力、怠速轻微抖动，甚至仪表盘突然亮起故障灯，ECU进入“跛行回家”模式-14。

• 检测过程：维修技师用热成像仪扫描ECU壳体，发现主控芯片区域温度比正常值高出近20℃。拆解ECU后，内部导热硅脂已严重干涸、粉化，与散热基板间形成肉眼可见的间隙-14。

• 原因分析：普通导热硅脂在发动机舱长期高温环境（85-105℃）下，小分子硅油挥发干涸，材料变硬失去附着力，热阻急剧上升。持续高温不仅导致芯片计算性能降频，更对内部半导体结造成不可逆累积损伤-14。

• 解决方法：清理老化干涸的导热硅脂，更换为车规级高性能导热硅脂（耐温-40℃~150℃，低挥发率）。再次用热像仪验证，芯片温度恢复至正常范围。

案例二：BGA芯片散热片安装引发不开机——维修中的“玄学故障”

• 场景：锐锐科四代机出现不开机故障，检测板载DC-DC和LDO正常。技术人员拆下SOC（BGA封装芯片）后重植焊锡，焊接好BGA后能正常开机，但粘贴散热片后又无法开机，多次植锡测试均出现同样故障-20。

• 检测过程：用显微镜检查焊点，发现散热片安装时的重力按压造成了BGA芯片的二次虚焊。热成像显示芯片表面温度分布不均，部分区域散热片与芯片未充分接触。

• 原因分析：散热片安装时施加了不均匀的压力，导致BGA焊球变形或局部虚焊。同时，用于固定散热片的硅胶在固化过程中可能产生应力，拉拽芯片引发焊点微开裂-20。

• 解决方法：更换为耐高温的白色导热固定胶，散热片粘贴后不加外力，让胶体自然风干。使用更厚的植锡网确保锡球饱满后再焊接。测试后故障排除，热成像确认温度分布均匀-20。

六、结尾

6.1 芯片散热检测核心

根据行业场景和自身条件，选择适配的检测策略：

消费电子维修/爱好者（快速排查） ：
红外测温枪初筛 → 热像仪扫描热点分布 → 对比同型号正常设备

汽车维修技师（精准定位） ：
热像仪扫描ECU/行车电脑 → 检查导热界面材料状态 → AEC-Q100温度循环验证（专业设备）

工业质检工程师（批量检测） ：
热阻测试仪标定 → 温度循环试验箱老化 → 平整度检测（IGBT/功率模块）→ 热仿真与实测对标

核心判断流程：
温度异常 → 区分是芯片本身发热过大还是散热路径受阻 → 排查TIM老化/散热片松动/焊点接触 → 用热像仪验证修复效果

6.2 芯片散热检测价值延伸

日常维护建议：

• 消费电子：定期清理设备散热孔/风扇积尘，避免在高温环境下长时间高负载运行

• 汽车电子：ECU壳体保持通风良好，避免在发动机舱堆积杂物阻碍散热气流；每5-8万公里检查ECU导热界面材料状态

• 工业电子：工业控制器需定期校准温度传感器，功率器件散热片需定期紧固螺丝防止松动

采购与校准建议：

• 车规级芯片必须符合AEC-Q100标准，工作温度-40℃~125℃，故障率需低于0.1%-13

• 工业级元器件优先选用工业级（-40℃~85℃）或车规级产品，替代消费级（0℃~70℃）以提升可靠性-22

• 导热界面材料选择时，不能只看导热系数，需综合评价热稳定性、长期可靠性与行业场景匹配度-14

6.3 互动交流

你在芯片散热检测中遇到过哪些棘手的问题？欢迎留言分享：

• 手机主板维修中，是否遇到过SoC表面温度正常但实际性能降频的“隐藏故障”？

• 汽车ECU检测时，导热硅脂更换后温度依然居高不下，你是如何排查的？

• 工业控制器的IGBT模块，有没有遇到过贴合面平整度不达标导致的键合失效？

关注我，获取更多电子元器件检测干货，下期内容：《BGA虚焊检测全攻略——从X-Ray到热成像的实战对比》 ，敬请期待！
