工业嵌入式RTI时钟模块检测实操指南（适配汽车ECU工业PLC场景，新手入门+专业精准）

引言：为什么掌握RTI时钟检测是嵌入式系统维修与质检的核心技能

RTI（Real-Time Interrupt，实时中断）时钟是工业控制器、汽车电子控制单元（ECU）、可编程逻辑控制器（PLC）及嵌入式系统中最关键的时间基准模块之一。与独立的RTC芯片不同，RTI内置于MCU中，通过定时器产生周期性中断信号，为操作系统提供时钟节拍、为看门狗提供时间基准、为多任务调度提供时间同步依据--11。无论是工厂自动化生产线上PLC控制器的RTI失效导致设备宕机，还是汽车ECU中RTI模块异常引起发动机管理系统时序错乱，排查RTI时钟好坏都是嵌入式系统维修人员和质检从业者的必修课。

测量RTI时钟好坏的核心价值在于：RTI故障往往表现为系统死机、周期性中断丢失、唤醒功能失效或时序错乱，这类问题隐蔽性强、诊断难度大。本文基于工业自动化控制与汽车电子两大典型应用场景，从基础到专业分层次详解RTI时钟检测方法，帮助电子维修人员、企业质检工程师和电子爱好者快速掌握RTI模块好坏判断技巧。无论你是刚入门的新手还是经验丰富的工程师，本文提供的实操方法均能覆盖你的需求。

一、前置准备（适配工业/汽车场景的检测配置）

1.1 工业/汽车场景RTI时钟检测核心工具介绍

RTI模块的功能验证需要在MCU运行状态下进行，检测工具的选择直接关系到结果准确性。

基础款（新手必备，适配汽车维修店/工厂维修间场景）：

• 数字万用表：选择具备频率测量功能的型号（如Fluke 17B+、UNI-T UT61E），用于测量RTI时钟源相关引脚的信号频率，是新手万用表检测RTI时钟的核心工具-。建议选择带真有效值（True RMS）和Hz功能的万用表，频率测量范围至少覆盖100kHz。

• 简易逻辑笔：可快速判断RTI中断输出引脚是否存在跳变信号，适合无示波器条件下的初步排查。

• 数据手册：必须准备好对应MCU的完整数据手册（Datasheet）和参考手册（Reference Manual），RTI模块的寄存器配置、时钟源选择、引脚映射等信息均依赖手册查询-。

专业款（适配工厂流水线质检/专业汽车维修工作站场景）：

• 数字存储示波器（DSO） ：工业/汽车行业专业仪器检测RTI时钟的核心设备。建议带宽≥100MHz，采样率≥1GSa/s。工业场景中检测PLC主板RTI信号时需应对电磁干扰较强的环境，建议选用隔离通道示波器；汽车ECU检测建议选用便携式手持示波器配合高压隔离探头-43。

• 逻辑分析仪：用于同时捕捉RTI中断信号与系统总线的时序关系，尤其在汽车ECU多模块协同场景下不可或缺。入门级建议Saleae Logic 8，专业级推荐Zeroplus或皇晶系列-42。

• 频率计数器：对RTI时钟源频率进行高精度测量，检测精度可达ppm级别，适用于需要验证时钟长期稳定性的专业质检场景-43-。

• 在线调试器/仿真器：如J-Link、PE Multilink，用于读取MCU内部RTI相关寄存器状态，是故障深度分析的关键工具。

1.2 工业/汽车场景RTI时钟检测安全注意事项

⚠️ 重中之重：工业控制器和汽车ECU往往在带电、高压或大电流环境中工作，以下安全规范必须严格遵守。

1. 断电操作优先：任何涉及PCB拆卸、探头连接的步骤前，务必断开设备主电源和备用电源。汽车ECU检测前需断开蓄电池负极，等待至少5分钟让电容放电完毕。

2. 静电防护（ESD） ：RTI时钟模块对静电极为敏感，工业车间和汽车维修环境中静电风险不容忽视。操作时必须佩戴接地腕带，工作台铺设防静电垫，使用防静电镊子和焊接工具。这是一条 RTI时钟行业安全检测不可逾越的红线。

3. 仪器接地检查：示波器、逻辑分析仪等测试设备的地线与被测系统必须共地。工业PLC检测时，建议使用隔离变压器供电，防止接地环路引入干扰损坏被测设备。

4. 探笔使用规范：使用示波器探头或逻辑分析仪夹持探针时，避免同时触碰两个相邻引脚造成短路。汽车ECU检测尤其要注意高压点火线圈附近的信号干扰，应将示波器探头屏蔽层良好接地-。

1.3 RTI时钟基础认知（适配工业/汽车精准检测）

RTI本质上是一个内置于MCU内部的定时器模块，具备以下核心特征：

工作原理：RTI使用内部或外部时钟源作为时基，通过预分频器和计数器进行时钟分频，当计数值达到预设阈值时触发中断（RTIF标志位置1），以此产生周期性的中断信号-。向RTICTL寄存器写入操作可以重启RTI超时周期-。

行业适配参数：

• 汽车电子场景（ECU、BCM、网关）：RTI通常作为OS时钟节拍，频率精度要求高（ppm级），需结合IEC 60730功能安全标准验证时钟频率监测功能-30-。

• 工业自动化场景（PLC、运动控制器）：RTI常用于看门狗定时器和任务调度，需验证其在伪停止模式（Pseudo Stop Mode）下是否继续运行-。

• 低功耗场景（物联网、便携设备）：需验证RTI在STOP模式下的唤醒能力和时钟源选择（内部RC vs 外部晶振），不同模式下的时钟源可用性有严格差异-。

了解这些基础认知有助于精准定位检测方向和判断标准。

二、核心检测方法

2.1 RTI时钟基础检测法（汽车/工业场景新手快速初筛）

无需复杂仪器，适合现场初步判断RTI模块是否存在明显故障。

操作流程：

第一步：观察系统运行行为

• 运行一个依赖RTI定时的简单程序（如LED周期性闪烁或串口周期性输出“RTI OK”）。如果系统死机或周期性动作异常消失，RTI可能是故障根源。

第二步：中断功能触发验证

• 在MCU复位后，检查RTI相关寄存器默认值是否正确。

• 通过在线调试器（如J-Link）设置断点于RTI中断服务函数入口，观察中断是否按预期周期触发。

工业场景专属判断标准：

• 工业PLC控制器RTI损坏的典型表现：看门狗频繁超时复位、周期性任务不执行导致设备“卡死”。若更换晶振后问题依旧，极可能是RTI模块本身失效。

• 工业环境振动大、温差大，PCB焊点开裂导致RTI时钟源信号中断的案例常见，基础检测时需优先排除物理接触问题。

汽车场景专属判断标准：

• 汽车ECU中RTI异常的表现：周期性传感器采样丢失（如氧传感器信号中断）、CAN通信时间戳错乱、系统无法从休眠状态正常唤醒-。

• 汽车环境电磁干扰严重，基础检测时可用逻辑笔在ECU外壳接地的情况下，接触RTI中断输出引脚观察跳变情况——跳变频率与预设周期匹配则为正常。

注意要点：RTI时钟源选择错误是常见故障——某些MCU在低功耗模式下仅支持内部RC时钟作为RTI时钟源，若寄存器配置了外部晶振则RTI无法工作-。基础检测中先确认当前运行模式与时钟源配置的匹配性。

2.2 万用表/示波器检测RTI时钟方法（新手重点掌握）

这是新手必须掌握的万用表检测RTI时钟核心方法，适用于绝大多数工业控制器和汽车ECU的初步诊断。

模块一：RTI时钟源信号测量

判断标准：

• 正常：频率读数与标称值偏差在±5%以内（普通RC振荡器）或±0.01%以内（石英晶振），波形完整-。

• 异常：无信号/频率偏差过大/波形畸变——可能为晶振损坏、负载电容不匹配或时钟源配置错误。

模块二：RTI中断输出验证

工业/汽车场景实用技巧：

• 工厂新手如何快速匹配仪器量程：在不知道时钟频率的情况下，从示波器最低时基（如200ns/div）开始逐步调大，直到完整波形出现。万用表测量前先用“自动量程”模式，若无读数再手动切换量程。

• 汽车维修新手如何快速定位RTI相关引脚：汽车ECU芯片型号通常印在表面，用手机拍照放大识别后查找数据手册，关注“EXTAL/XTAL”（晶振引脚）和与“RTI/定时器”相关的I/O引脚。

2.3 工业/汽车行业专业仪器检测RTI时钟方法（进阶精准检测）

面向专业质检工程师和资深维修师，适配批量检测和高精度评估场景。

2.3.1 示波器深入分析（时钟质量检测）

操作流程：

• 将示波器设置为余晖模式（Persist/Infinite Persistence），观察时钟波形边沿的累积分布。时钟抖动表现为边沿位置的横向展宽。

• 使用示波器的测量统计功能，测量频率（Freq）、周期（Period）、上升时间（Rise Time）、占空比（Duty Cycle）等参数的最大值、最小值、平均值和标准差。

• 时钟抖动的量化评估：周期抖动（Cycle-to-Cycle Jitter）指相邻两个周期之间的时间偏差，通过示波器的直方图功能统计-45。

判断标准：

• 工业场景中PLC长期运行对时钟长期稳定性要求高，需进行24小时以上连续监测，频率漂移不应超过±50ppm-45。

• 汽车场景中ECU对温度变化敏感（-40℃到+125℃），需在温箱中检测时钟在不同温度下的频率变化-45。

• 上升时间过慢（>5ns）或占空比偏离50%±10%以上，可能指示驱动电路老化或负载电容不当。

2.3.2 逻辑分析仪检测（时序与中断验证）

操作流程：

• 将被测RTI中断输出引脚连接到逻辑分析仪通道，设置采样率至少为RTI中断频率的10倍。

• 在测试程序中同时采集多个信号（如系统主时钟、RTI中断、SPI/I2C通信信号），分析RTI中断与系统其他事件的时序关系。

• 检查是否存在中断丢失、重复触发或中断延迟超出容忍范围的情况-41。

工业流水线在线检测技巧：

• 工业批量质检中可采用飞针测试仪配合边界扫描（JTAG）自动读取RTI寄存器状态，无需拆焊即可完成在线检测。设置阈值：频率偏差<0.5%，中断响应时间<5μs。

• 使用自动化测试脚本遍历多个RTI周期配置，验证全量程功能。

2.3.3 在线调试器寄存器诊断（故障根因分析）

操作流程：

• 连接在线调试器，读取RTI状态寄存器和控制寄存器，确认配置值是否按预期写入-11。

• 监测RTI中断标志位（RTIF）在中断服务程序执行后是否被正确清除——未清除会导致中断只触发一次-。

• 验证RTI时钟源选择寄存器（如CPMUCLKS、CLKSEL）的配置值是否正确-11。

判断标准：

• 寄存器值与预期配置一致——软件配置正常；不一致——需检查代码或存储介质（Flash）是否损坏。

• RTIF标志位在中断服务函数后清零，中断能连续触发——中断逻辑正常；若标志位无法清零或中断不复触发——可能为硬件故障-。

• 工业/汽车行业专业仪器检测RTI时钟的核心在于“软硬结合”，寄存器读取与信号波形相互印证是高级诊断的常用手法-。

三、补充模块

3.1 工业/汽车场景不同类型RTI时钟的检测重点

工业自动化控制器RTI检测重点：

• PLC主控MCU（如STM32F4系列）RTI：重点检测看门狗模式下RTI的“窗口时间”功能——验证在窗口外喂狗是否准确触发复位。工业设备长期运行需做72小时老化测试，监测RTI中断有无丢失。

• 工业通信网关MCU（如i.MX RT系列）RTI：重点验证RTI作为IEEE 1588 PTP时间同步基准时的精度，要求纳秒级同步能力-55。

汽车电子ECU RTI检测重点：

• 动力总成ECU（如Infineon TC2xx系列）RTI：重点验证RTI中断周期在-40℃至125℃全温区范围内的稳定性——频率漂移必须＜±50ppm，否则会导致喷油点火正时偏差-45。

• 车身BCM控制器MCU（如NXP S32K系列）RTI：重点验证低功耗唤醒功能——车辆休眠后RTI能否在预设周期内唤醒MCU检测门锁/车窗状态-。

• 车载信息娱乐系统SoC RTI：侧重多任务调度协调性——使用逻辑分析仪同时捕捉音频时钟、视频帧同步信号与RTI中断，验证无时序冲突。

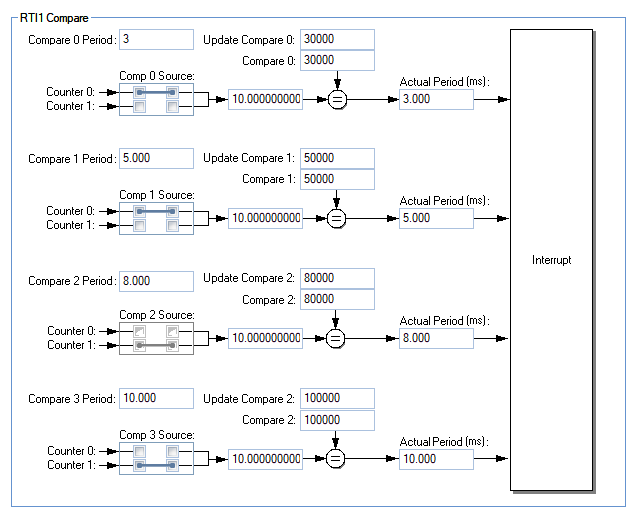

通用检测要点：RTI通常包含两个独立的计数器，可使用一个作为OS时基，另一个作为诊断计数器——定期比较两者计数值的差值，偏差超出阈值即判定RTI异常-。

3.2 工业/汽车行业RTI时钟检测常见误区（避坑指南）

误区1：用万用表测量RTI中断引脚想直接看到频率读数。
事实：RTI中断信号输出往往只是瞬态脉冲，宽度可能仅几个时钟周期，普通万用表无法捕获。正确做法是用示波器的单次触发模式捕捉脉冲，或通过中断服务函数中翻转GPIO的方式将中断信号展宽为电平变化-。

误区2：认为RTI在所有低功耗模式下都能正常工作。
事实：部分MCU的RTI在Pseudo Stop模式下需要PRE位置1才能继续运行-。若PRE位为0，进入伪停止模式后RTI分频器停止工作，唤醒后可能死机。检测前必须查阅手册确认当前功耗模式下RTI的时钟可用性-。

误区3：忽略寄存器解锁操作直接配置RTI时钟源。
事实：某些MCU（如TI TDA4VM）的RTI时钟源选择寄存器（RTI CLKSEL）需要先解锁MCU_CTRL_MMR分区才能写入，否则写入无效-。专业检测时务必通过调试器回读寄存器值，验证配置是否真正生效。

误区4：仅测时钟源频率就判定RTI正常。
事实：时钟源正常不代表RTI中断能正确触发。中断使能位（RTIE）是否置1、中断向量映射是否正确、中断服务函数中标志位是否清零，任何一个环节出问题都会导致RTI失效-11-。

误区5：在带电情况下直接插拔示波器探头测量精密RTI信号。
事实：热插拔产生的浪涌电流可能损坏MCU内部的RTI模块。测量前先将被测系统断电并放电，连接好探头后再上电-。

3.3 工业/汽车行业RTI时钟失效典型案例（实操参考）

案例一：汽车ECU“唤醒失败”故障——RTI低功耗模式配置错误

故障现象：某车型BCM控制器在车辆熄火休眠后无法通过RTI定时唤醒，导致遥控解锁响应延迟长达10秒以上。

检测过程：

• 首先使用示波器测量外部32.768kHz晶振信号——波形正常，排除晶振问题。

• 使用在线调试器读取RTI控制寄存器（SRTISC）的RTI时钟源选择位（RTCSEL），发现其配置为“外部时钟”，而数据手册明确规定在STOP模式下仅内部RC时钟可用作RTI时钟源-。

• 进一步检查发现软件代码中未根据不同功耗模式动态切换RTI时钟源，导致进入STOP模式后RTI时钟源失效。

解决方法：修改软件，在系统进入低功耗模式前将RTI时钟源切换为内部RC，退出后恢复为外部晶振。同时对RTI中断标志位处理逻辑进行加固，确保每次唤醒后正确清除中断标志-。

启示：RTI时钟检测必须结合MCU运行模式综合判断，不能孤立看待时钟信号。

案例二：工业PLC“周期性死机”——RTI中断标志位未清除

故障现象：某品牌PLC在生产线运行约1小时后出现死机现象，复位后可恢复但一小时后再次死机。

检测过程：

• 用逻辑分析仪连续采集RTI中断输出信号8小时，发现大约每3600秒中断信号消失。

• 使用在线调试器在RTI中断服务函数设置断点，发现RTI中断能进入，但RTI中断标志位（RTIF）在退出中断前未被写1清零。

• 查阅芯片手册，确认RTIF为“写1清零”型寄存器，软件中使用普通清零方式无效-11。同时确认软件中未使能RTI中断（RTIE=0）导致中断不触发-。

解决方法：修改中断服务程序，在末尾写入1到RTIF位清除中断标志，并将RTIE位置1-11。同时排查多个中断源优先级，确保RTI中断不被其他更高优先级中断长时间阻塞。

启示：RTI失效并非都是硬件损坏，软件配置失误占很大比例。使用在线调试器回读寄存器状态是最有效的诊断手段之一。

案例三：汽车ECU“时钟信号跳变”——车载电源电压抖动干扰

故障现象：某新车型在启停系统工作时，仪表盘出现短暂时间显示错乱，发动机管理系统偶发性报时钟故障码。

检测过程：

• 奔驰集团2024年申请的专利技术揭示了这一问题的本质：车载供电电源异常掉电和输出电压抖动会引起实时时钟芯片中的时钟信号随机跳变-51。

• 使用示波器在ECU电源引脚和时钟输出引脚同时监测，发现当启停系统启动导致电源电压瞬时跌落时，RTI时钟输出出现毛刺和频率突变。

• 通过软件策略实现自检功能：在ECU休眠时向RTI内部寄存器写入特征值，唤醒后读取时钟信号并与特征值比对，不一致即判定时钟信号无效-51。

解决方法：在ECU硬件上增加电源去耦电容和瞬态抑制二极管，同时在软件中实现RTI时钟自检机制，一旦检测到时钟异常立即重新校准或切换到备用时钟源。

启示：汽车电子环境的电源稳定性直接影响RTI时钟可靠性，检测时必须结合供电环境综合分析。

四、结尾

4.1 RTI时钟检测核心（工业/汽车高效排查策略）

基于工业控制和汽车电子两大应用场景，以下为测量RTI时钟好坏的标准化流程：

第一层（快速初筛）——基础行为观察 + 万用表测时钟源频率
适用场景：设备初步排查，判断是否需要深入检测。

第二层（常规检测）——示波器捕捉时钟波形 + 逻辑分析仪验证中断
适用场景：汽车维修站/工厂维修间常规诊断，覆盖90%的RTI故障。核心验证项：时钟频率偏差＜5%、中断周期与预设值一致、中断标志位正确清除-11。

第三层（深度诊断）——在线调试器读取寄存器 + 多工况时序分析
适用场景：批量质检、复杂故障根因分析。核心验证项：寄存器配置值与代码预期一致、跨时钟域时序满足建立/保持时间要求、低功耗模式下时钟源切换正确-41-。

掌握这套分级排查逻辑，即可在最短时间内定位RTI时钟故障并制定解决方案。

4.2 RTI时钟检测价值延伸（工业/汽车维护与采购建议）

日常维护技巧：

• 定期（建议每6个月）使用示波器检查RTI时钟源信号质量，重点关注波形边沿锐度和频率稳定性——工业环境和汽车环境的振动、温变会加速晶振老化。

• 软件层面定期执行RTI自检程序，验证中断响应时间和周期精度是否在允许范围内-51。

采购建议：

• 工业设备选型时关注MCU的RTI模块是否支持看门狗窗口模式、两个独立计数器（互为诊断）等功能-。

• 汽车应用选型时关注RTI是否符合IEC 60730 Class B功能安全认证要求，特别是时钟频率监测（CAC）和安全独立时间片监测功能--30。

• 长期运行的设备（年工作时长超过6000小时）优先选择工业级MCU（工作温度-40℃~105℃，MTBF≥10万小时）。

校准建议：若检测发现RTI时钟频率偏差超出允许范围（工业场景±100ppm，汽车场景±50ppm），应先排查晶振负载电容匹配问题；若晶振和电容正常，则考虑更换MCU或晶振。校准后使用频率计数器进行高精度复测验证。
