工业与汽车线圈电感测量实操指南：从万用表初筛到LCR电桥精测（附标准参数与故障案例）

维修案例 2026年04月23日 05:39 1 小编

开头引言

电感线圈作为电子电路和工业设备中的储能与滤波元件，广泛应用于工厂生产线、电机驱动系统、汽车点火装置、开关电源及通信设备等场景。在日常运维与质检环节中，准确判断电感线圈的好坏，掌握科学的电感测量方法，是保障设备稳定运行、提升维修效率的关键。

在工厂流水线质检中，批量电感器的电感量偏差可能导致整批次电源产品失效；在汽车维修中，点火线圈的初级/次级电阻异常会引发发动机抖动甚至无法启动；在设备维修中，滤波线圈匝间短路往往表现为电源纹波异常增大。这些看似棘手的故障，根源往往就在于电感线圈的参数异常。

本文从实操落地出发，面向电子维修人员、企业质检从业者和电子爱好者，分层次详解线圈电感测量的三种核心方法——从新手能用万用表快速初筛，到专业人群掌握LCR电桥精准测量，兼顾工业流水线批量检测与汽车维修现场应用场景。全文嵌入相关检测标准、行业故障案例及避坑指南，帮助不同基础的读者独立完成电感线圈的好坏判断，提升工作效率，规避安全风险。

一、电感测量前置准备（适配工厂/汽车维修/通用电子场景）

1.1 线圈电感测量核心工具介绍（基础款+专业款）

电感线圈的测量精度取决于工具的选择，不同场景下对工具的精度和功能要求差异显著。

（1）基础款工具（新手必备，适配维修初筛和现场快速判断）

数字万用表（带电阻档/蜂鸣档） ：最基本的检测工具，用于测量电感线圈的直流电阻（DCR），判断线圈是否存在开路或严重短路。推荐选择具备自动量程功能的型号，操作门槛低。在汽车维修现场，使用万用表测量点火线圈初级电阻和次级电阻是最快捷的判断手段-。
电感表（手持式LCR表） ：入门级电感测量专用仪表，可直接读取电感量（L值），精度通常在±1%~±5%之间，适合电子爱好者检修开关电源中的滤波电感和功率电感。
绝缘电阻表（兆欧表） ：用于检测线圈绕组与铁芯（或屏蔽层）之间的绝缘性能，判断是否存在漏电。工业场景中尤其重要——500V DC下绝缘电阻需≥100MΩ-。

（2）专业款工具（适配工厂质检/高精度测试/批量检测）

LCR数字电桥：精密电感测量的核心设备，可同时测量电感量（L）、品质因数（Q值）、直流电阻（DCR）和损耗角正切（tan δ），测试频率从100Hz到2MHz可调，基本精度可达0.05%。工厂生产线的来料检验和批量品控中，LCR电桥是不可或缺的工具。
精密LCR表（如Keysight E4980AL） ：频率范围20Hz至2MHz，精度达0.05%，适用于高频电感、射频扼流圈等高精度测量需求-40。
匝间冲击耐压仪：专门检测线圈匝间短路故障，通过施加脉冲高压（0.5kV~5kV）观察波形，判断匝间绝缘是否良好。这是工业电机绕组和变压器线圈检测的专用设备-38。
直流电阻测试仪（微欧计） ：高精度测量线圈直流电阻，分辨率可达1μΩ，适配工厂绕线车间的线圈质量验证。

1.2 线圈电感检测安全注意事项（工业/汽车/通用电子场合适配）

电感线圈测量涉及电气安全，尤其工业高压电感和汽车点火线圈存在潜在风险，以下4条注意事项务必遵守。

重中之重1——断电操作与放电等待：测量前必须确保被测设备完全断电，并与电源和其他带电设备完全隔离。对于电感性负载（如电机绕组、变压器线圈），测量完成后仪器会自动放电，必须等待放电指示完全消失（通常30秒以上）后再拆卸测试线，避免残余电感能量伤人-57。
重中之重2——防止高压冲击（工业/汽车场景） ：工业电感线圈和变压器常带有高压绕组，测量前需确认线圈已充分放电。汽车点火线圈在发动机工作时可产生上万伏高压，必须在发动机熄火且蓄电池断电后方可测量-。
重中之重3——禁止用手触及线圈接头：测量带铁芯的电感线圈直流电阻时，不得用手直接触碰线圈接头。因为线圈中可能存有感应电流，若用手触及会形成回路，可能导致电击伤害-。
重中之重4——外观检查先行：使用任何测量工具前，应先进行外观检查。检查线圈结构是否牢固、线匝有无松动或脱焊、磁芯旋转是否灵活、外壳有无烧焦或开裂痕迹。绝缘层破损或焊点松动的线圈不应继续使用-59。

1.3 电感线圈基础认知（适配各类检测场景）

电感线圈的核心功能是储能和滤波，其基本特性参数直接影响检测结果的解读。

电感量（L） ：单位亨利（H），表征线圈存储磁场能量的能力。实际应用中常用毫亨（mH）、微亨（μH）。电感量大小由线圈匝数、磁芯材料和尺寸决定。
直流电阻（DCR） ：线圈导线的固有电阻，单位欧姆（Ω）。匝数越多、线径越细，DCR越大。测量DCR是判断线圈开路或短路的直接手段。
品质因数（Q值） ：衡量线圈储能效率的参数，Q值越高表示损耗越小。线圈的Q值受导线材质、磁芯损耗、分布电容等多种因素影响-1。
自谐振频率（SRF） ：线圈寄生电容与电感量相互作用形成的谐振频率。超过该频率后，电感器会呈现电容性-26。

不同行业对电感线圈的检测重点各有侧重：工业电机和变压器关注绝缘强度和耐压性能；汽车点火线圈关注初级/次级电阻匹配；消费电子和电源产品则聚焦电感量和Q值是否满足电路设计要求。

二、核心检测方法（从基础到专业，分层实操）

2.1 线圈电感基础检测法（新手快速初筛）

适用场景：工厂现场快速初筛、汽车维修初步判断、电子维修开路/短路判断。无需复杂仪器，仅用万用表即可完成。

操作步骤：

（1）将数字万用表拨至电阻档（通常选R×1Ω档或蜂鸣档）。对于高频小电感，量程置于×1Ω档；对于输入输出变压器线圈，量程置于R×10Ω或R×100Ω档-2。

（2）用红黑表笔分别接触电感线圈的两个引出端，读取电阻值。

（3）对照线圈的标称直流电阻值（或经验参考值）进行判断：

若实测阻值接近标称值（误差在±10%~±20%以内），说明线圈基本正常；
若实测阻值比标称值大很多甚至指针不动（阻值趋向无穷大），判断为线圈开路（断路）-1；
若实测阻值极小（趋近于0），判断为线圈严重短路；
若实测阻值明显偏小但非零，可能存在局部短路（需进一步用LCR电桥验证）-1。

（4）对于带铁芯或屏蔽罩的线圈，还需测量线圈绕组与铁芯（或屏蔽罩）之间的绝缘电阻，表笔一端接线圈引脚，另一端接铁芯或屏蔽罩，万用表应显示无穷大（开路），否则表明存在漏电短路-1。

行业适配注意事项：

汽车点火线圈：初级线圈电阻通常约为1Ω，次级线圈电阻约为5000Ω。测试应分别在冷车和热车状态下进行并记录对比-。若热车后电阻大幅偏离常温值，说明线圈存在热稳定性问题。
工业电机/变压器线圈：测量前务必确认线圈已完全断电并放电完毕。测试时环境温度应稳定（建议25℃±2℃），因为铜导线的电阻率随温度变化（约0.4%/℃）-40。
电子设备用高频线圈：匝数少、线径细的线圈直流电阻仅零点几欧姆到几欧姆，用R×1Ω档测量即可。若测量值非常小不要误判为短路-2。

2.2 通用仪器检测法（新手重点掌握——电感表/LCR电桥）

适用场景：电子维修准确判断电感量偏差、工厂来料检验快速筛查、汽车维修精确验证点火线圈参数。

2.2.1 手持式电感表/万用表电感档测量法

部分中高端数字万用表（如Fluke 87V系列）具备电感测量功能，操作简便：

操作步骤：

（1）将万用表拨至电感测量档（L档），选择合适的量程。

（2）红黑表笔分别接触线圈两端，读取电感量数值。

（3）与标称电感量对比：一般允许误差为±10%~±20%（具体取决于电感精度等级）。若实测电感量与标称值偏差过大，线圈可能存在匝间短路（电感量下降）或磁芯受潮/移位（电感量变化）-52。

2.2.2 LCR数字电桥测量法（更精准，推荐）

LCR数字电桥是测量电感最精准的常用仪器，利用高频信号对被测元件施加已知频率的信号，通过测量响应推算出参数-15。

操作步骤：

（1）开机预热：LCR电桥开机后建议预热15分钟，确保内部电路稳定后再进行测量-57。

（2）校准清零：将测试夹具短路，按清零键进行短路校准；再将测试夹具悬空开路，进行开路校准，消除测试线电阻和寄生电容的影响-。

（3）选择测量模式：按功能键选择电感测量模式（L档），常见的LCR电桥可选择串联电感（Ls）或并联电感（Lp）模式——低阻值线圈（如功率电感）选串联模式，高阻值线圈选并联模式-。

（4）设置测试频率：按频率键选择测试频率。电感测量频率通常为100Hz、1kHz、10kHz、100kHz等。一般规则：低频电感（如电源滤波扼流圈）选100Hz或1kHz；高频电感（如RF电路）选100kHz或更高-15。

（5）连接被测线圈：用测试夹具（或开尔文夹）牢固夹住线圈引脚，确保接触良好。

（6）读取数据：3秒后读取显示的电感量（L值）和品质因数（Q值）。记录测量值并与规格参数对比。

行业判断标准：

线圈类型	电感量允许偏差	Q值要求	直流电阻参考
功率电感（DC-DC）	±20%~±30%	无严格要求	零点几欧至几欧
滤波扼流圈（工频）	±10%~±15%	无严格要求	几十欧至几百欧
高频振荡线圈	±5%~±10%	Q≥50（@工作频率）	零点几欧至几欧
贴片电感	±10%~±20%	视规格而定	零点几欧至几十欧
工业变压器绕组	±5%~±10%	无严格要求	按设计值，四线法精度±0.1mΩ

数据来源：综合--26-40

实操进阶技巧：

对于低电感量（<10μH）的高频线圈，应选择≥100kHz的测试频率，以获得更准确的结果。电感测量频率通常为几百Hz至几百kHz，具体取决于电感器的特性和应用需求-。
测量带磁芯的线圈时，注意测试电平不要过高，避免磁芯进入饱和状态导致测量值失真。
LCR电桥的比较功能可实现批量快速筛选——设置合格品上下限值，测量时自动显示合格/不合格-11。

2.3 行业专业仪器检测法（进阶精准检测，适配工厂批量质检）

适用场景：工厂生产线批量检测、高精度参数标定、线圈匝间短路专项排查、绝缘性能认证测试。

2.3.1 工业线圈全参数检测（适配工厂质检场景）

工业电感线圈的质量控制涉及电气性能、机械特性及材料可靠性的系统验证，核心检测项目包括：

电感量测量：频率范围1kHz~1MHz，精度要求±0.5%，测试条件25℃±2℃-40。
直流电阻（DCR）测试：使用直流低电阻测试仪（四线法测量），量程0.1mΩ~10kΩ，分辨率1μΩ，适用于线圈绕组导体电阻的精确验证-40。
绝缘电阻测试：施加DC500V电压，测量绕组与磁芯（或屏蔽层）之间的绝缘电阻，要求≥100MΩ，高要求场合需≥1GΩ-。
耐压强度试验：AC 3kV/60s或DC 5kV/10s，要求无击穿、无闪络现象-40。
匝间耐压试验：使用匝间冲击耐压仪，脉冲电压峰值0.5~5kV可调，通过比较冲击波形判断匝间绝缘是否存在缺陷-38。
温度系数（TC）分析：在-55℃至+155℃温箱环境中测试电感变化率，一般要求≤200ppm/℃-40。

检测流程：在绕线车间或品控实验室，按GB/T 8554-2026标准执行，逐一验证上述参数。该标准描述了电子和通信设备用变压器和电感器的重要参数和性能特征的相关测试方法和试验程序，适用于所有类型的电子和通信设备用变压器和电感器-21。

2.3.2 汽车点火线圈专项检测（适配汽车维修与生产质检）

汽车点火线圈是车辆点火系统的核心部件，其检测方法具有行业特异性：

电阻测量法（最基础）：

初级线圈：正常值约0.5~2Ω（因车型不同略有差异）
次级线圈：正常值约5kΩ~15kΩ
若初级电阻异常增大或减小，说明线圈内部开路或短路；若次级电阻异常偏大，可能次级绕组断路；若次级电阻异常偏小或为0，说明次级短路-。

动态测试法（进阶）：

将点火线圈初级端连接12V正极，冷端连接功率放大器。启动发动机时，初级冷端电压应从12V跳变到0V，用指针式万用表可观察到指针摆动-。
示波器检测：测量点火波形，观察峰值电压和燃烧时间是否在正常范围内。正常工作时线圈能产生强劲蓝色火花-52。

绝缘性能测试：用绝缘电阻测试仪测量初级绕组与次级绕组之间、绕组与铁芯之间的绝缘电阻，确保无漏电风险-。

2.3.3 匝间短路专项检测（工业电机/变压器线圈）

匝间短路是最隐蔽的线圈故障之一，常规DCR测量难以检出（因为直流电阻变化很小）。匝间冲击耐压仪是最有效的检测手段：

对线圈施加上升时间≤1μs的脉冲高压（通常500V~5kV可调）
比较冲击电压波形与标准样品的波形，若波形衰减明显或出现振荡衰减，说明存在匝间短路-38。
该方法广泛应用于电机定子/转子绕组、变压器高低压线圈、电磁阀驱动线圈等工业场景的质量控制-38。

三、补充模块（行业适配+避坑参考）

3.1 不同类型线圈的检测重点（工业/汽车/电子分类适配）

（1）工频电源滤波扼流圈：重点关注电感量和直流电阻，Q值要求不高。使用100Hz测试频率测量电感量。需特别注意铁芯气隙是否合适，若铁芯饱和会导致电感量大幅下降-1。

（2）高频振荡线圈/中周变压器：重点关注Q值和工作频率下的电感量匹配。测试频率应与实际工作频率一致（如465kHz中频或10.7MHz FM中频）。使用LCR电桥在对应频率下测量，Q值一般要求≥50-40。

（3）DC-DC电路功率电感：重点关注电感量、饱和电流和直流电阻。电感量下降会导致输出纹波增大；饱和电流不足会导致电感在负载时电感量骤降。回流焊工艺中如果温度控制不当，可能造成漆包线漆膜熔融导致匝间短路，电感量异常下降-37。

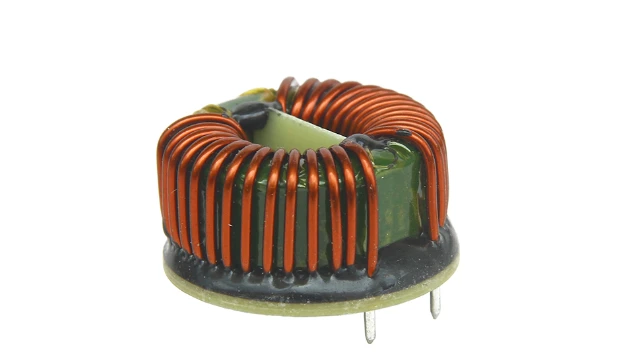

（4）共模扼流圈：重点检测两个绕组的电感量一致性（偏差应≤±5%）和耦合系数，同时测试绕组间绝缘电阻。

（5）汽车点火线圈：重点检测初级/次级绕组电阻、热态/冷态差异、绝缘性能和高压输出能力。在发动机工作状态下用示波器测量点火波形是最准确的判断手段-52。

（6）工业变压器线圈：重点检测直流电阻（三相平衡度）、绝缘电阻、变比和匝间耐压。变压器线圈温升试验也是重要检测项目——线圈温度稳定后上部与下部的温差不应超过3℃-。

3.2 线圈电感检测常见误区（行业避坑指南）

以下5个高频误区在工厂质检和现场维修中经常导致误判，务必警惕：

误区1：只用万用表蜂鸣档判断线圈好坏，蜂鸣即认为线圈正常。
真相：万用表蜂鸣档只能判断严重开路和严重短路，无法检出匝间局部短路（电感量部分下降）和绝缘性能下降等隐性故障。对于局部短路，万用表测出的电阻值可能与正常值差异很小，但电感量已大幅下降-1。

误区2：工业电机线圈检测时忽略环境温度和热态因素。
真相：铜导线电阻率随温度变化明显（约0.4%/℃），应在线圈温度稳定后测量。工厂批量检测要求变压器油箱上下部温度差≤3℃-。

误区3：测量完电感线圈后立刻拆线，忽视放电等待。
真相：电感性负载存储的能量会在断电时产生反向电动势，若未等待放电完毕就拆线，可能造成电弧灼伤或设备损坏。必须等待放电指示完全消失（通常30秒以上）-57。

误区4：汽车点火线圈只测电阻，不测动态性能。
真相：静态电阻测量只能判断明显开路或短路，但线圈的绝缘老化、匝间微短路等问题在静态下无法检出。应在发动机工作时用示波器测点火波形或火花塞跳火试验辅助判断-。

误区5：用万用表测量带磁芯的线圈时用手触碰线圈接头。
真相：带铁芯的电感线圈测量直流电阻时可能产生感应电流，手触碰接头会形成回路，有触电风险-。

3.3 行业典型案例（实操参考）

案例一——工厂功率电感电感量消失故障（电子制造场景）

某企业生产DCDC电源模块，采购的一批功率电感（型号PIO32-1R5，标称1.5μH）中出现5个不良品，实测电感量仅0.04μH，处于几乎短路状态。将不良品送厂分析后确认：外观检查发现线圈部分已变黑，说明受过高温冲击导致漆包线绝缘层熔融破坏，匝间短路使电感量消失。

根本原因：回流焊温度过高（最高温度255℃持续时间超过10秒），超过了P180等级漆包线的耐温极限。厂商明确要求最高温度255℃持续时间不超过10秒，230℃下持续时间不超过40秒-37。此外回流焊升温过快（从150℃到180℃升温时间少于90秒）导致电感内外温差过大，产生应力造成漆膜开裂，也是潜在诱因-37。

解决方法：优化回流焊温度曲线，严格控制在厂商规定的温度-时间窗口内；增加抽样测试频率，每批次上线前抽样验证电感量。

案例二——汽车点火线圈热态失效故障（汽车维修场景）

某维修案例中，车辆冷车启动正常但行驶10分钟后出现加速无力、发动机抖动。万用表测量点火线圈初级电阻：冷车时1.2Ω（正常），热车后升至2.8Ω（远超正常范围）。最终确认为点火线圈内部存在热稳定性问题——线圈在温度升高后绕组膨胀产生微开路，导致高压输出不足。

检测过程：首先进行外观检查（无可见损伤），冷态电阻测量正常；热车后复测电阻明显异常；用示波器测量点火波形，发现峰值电压偏低且燃烧时间缩短。综合判断为点火线圈热态失效-。

解决方法：更换原厂规格点火线圈，建议车主在更换后同样进行冷热态对比测试，确保新件稳定性。

四、结尾与价值延伸

4.1 线圈电感检测核心（行业高效排查策略）

掌握线圈电感测量方法，核心在于根据不同场景选择匹配的检测手段，形成分级排查逻辑：

第一级——快速初筛（所有场景通用） ：万用表测直流电阻，判断开路/严重短路。工厂来料可在拆包阶段用此方法快速剔除明显损坏品。

第二级——精准检测（电子维修/工厂质检重点） ：LCR电桥/电感表测量电感量（L）和Q值，与标称值对比判断参数偏差。

第三级——专项检测（工业/汽车专业场景） ：绝缘电阻测试仪测绝缘性能；匝间冲击耐压仪检匝间短路；示波器测动态响应（汽车点火波形/工业设备波形分析）。

核心口诀：万用表测开路短路，LCR桥测电感参数，兆欧表测绝缘耐压，波形分析判动态异常。

4.2 线圈电感检测价值延伸（维护与采购建议）

日常维护建议：工业电机和变压器线圈应定期检测绝缘电阻和直流电阻，建立“首次装机→运行3个月→每半年”的周期性检测档案，及时发现早期老化迹象。汽车点火线圈建议每2~3年或出现异常抖动时进行冷热态电阻对比测试。
采购验收建议：来料检验时不应仅依赖供应商测试报告，应抽样进行电感量复测和绝缘电阻测试。对于高频电感，建议用LCR电桥在100kHz或实际工作频率下复测Q值，确保满足设计要求。
使用环境注意事项：电感线圈对环境敏感——潮湿会导致绝缘性能下降，高温会加速磁芯老化并改变电感量，强磁场干扰会引入额外损耗。在设计阶段应预留环境余量，避免线圈在临界条件下工作-。
