电子维修中NPN三极管好坏检测实操指南（适配消费电子工业控制汽车电子三大场景）

一、前言

在电子维修、工业设备维护以及汽车电子故障排查三大核心场景中，NPN三极管是最常见且最容易出问题的半导体器件之一。无论是家用电器开关控制、工厂生产线PLC接口驱动，还是汽车发动机控制单元的信号处理，NPN三极管的质量好坏直接决定了设备的运行状态。

你是否遇到过这样的困惑：设备突然不工作了，用手摸到某个三极管烫得厉害，却不确定它到底坏了没有？或者用万用表测了半天，面对显示屏上的数字一头雾水？本文基于NPN三极管在消费电子维修场景、工业控制设备维护场景和汽车电子检修场景的实际应用需求，从基础到进阶，系统讲解NPN三极管好坏检测的实操方法。无论你是电子维修新人、工厂设备维护工程师，还是汽车维修技师，都能在本文中找到适合自己场景的检测方案。

二、前置准备

（一）电子维修场景下NPN三极管检测核心工具介绍

基础工具（适合电子维修新手和电子爱好者）：

• 数字万用表：必备中的必备，建议选择带有二极管档（蜂鸣档）和hFE测试档的型号，价格50-200元即可满足日常维修需求。

• 镊子和吸锡器：用于在路检测时安全操作和需要拆焊时的元器件拆卸。

• 放大镜或手机微距镜头：方便查看三极管外壳上的型号丝印，判断引脚排列。

专业工具（适合工厂质检、专业维修中心和汽车电子维修店）：

• 晶体管测试仪（如DY294数字晶体管直流参数测试仪） ：可一键识别NPN/PNP类型、测量hFE放大倍数、判断引脚排列，维修效率提升显著-45。

• 晶体管特性图示仪（如STI5000C系列） ：工厂流水线批量检测和专业实验室使用，可绘制完整输出特性曲线，精准判断三极管性能是否下降-14-。

• 在线检测仪（如基于CD4047B的晶体管在线检测仪） ：无需将三极管从电路板上拆下即可检测好坏，特别适合工业控制设备这种拆卸困难的场景-39。

选工具的关键提醒：消费电子维修场景首选数字万用表，性价比最高；工业控制设备维护场景建议配备晶体管测试仪，提高批量检测效率；汽车电子维修场景则推荐便携式晶体管测试仪，方便在车辆检修工位移动使用。

（二）NPN三极管检测安全注意事项（重中之重）

无论你是维修电视机还是检修汽车ECU，以下4条安全规则务必遵守：

1. 断电检测是第一原则：在进行任何NPN三极管检测之前，必须切断设备电源。测量工业控制柜中的三极管时，还需挂“正在维修”警示牌，防止他人误送电。

2. 放电处理不可忽略：断电后，用万用表交流电压档确认电路中大电容已完全放电。工厂变频器、开关电源中的高压电容可能存留数百伏电压，盲目操作可能导致触电或损坏万用表。

3. 在线检测需谨慎：在路检测时，如果电路中有高压或大电流（如工厂电机驱动电路、汽车点火电路），建议先断开负载再检测，防止测量过程中意外触发导通。

4. 防静电措施：NPN三极管属于静电敏感器件，在干燥环境下（尤其是冬季维修车间），建议佩戴防静电手环，或用手触摸金属接地体释放静电后再操作。

（三）NPN三极管基础认知（适配精准检测）

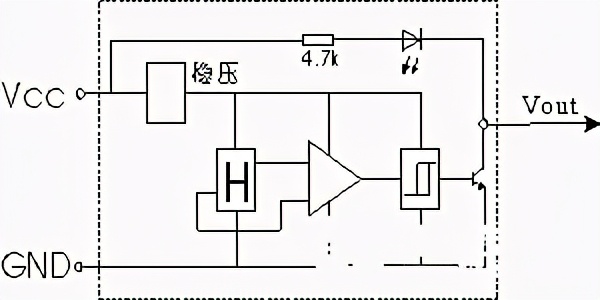

NPN三极管由发射极（E）、基极（B）、集电极（C）三个电极构成，内部是两个背靠背的PN结——基极-发射结和基极-集电结-4。理解这一点是检测的核心：一个正常的NPN三极管，两个PN结都应表现为单向导电特性——正向导通（约0.6-0.7V压降）、反向截止（无穷大）-6。

不同场景下常见的NPN三极管类型及参数：

引脚识别要点：不同型号的NPN三极管管脚排列顺序不同，例如常见的9013、9014等小功率NPN三极管，引脚排列多为E-C-B（从左到右），而功率管如TIP122则是B-C-E排列。检测前务必通过丝印型号查询数据手册确认引脚顺序-。

三、核心检测方法

（一）NPN三极管目视初筛法（维修现场快速判断）

在动用任何检测工具之前，先做目视检查，往往能快速定位问题，节省大量时间。

操作步骤：

• 第一步：观察三极管外壳是否有烧焦、开裂、鼓包或变色。工业变频器中的功率NPN管若长期过载，外壳常会出现明显的焦黄痕迹-27。

• 第二步：检查三个引脚是否有氧化、腐蚀或脱落现象。汽车电子中的三极管长期处于高温潮湿环境，引脚腐蚀是高发故障。

• 第三步：检查散热片是否松动。大功率NPN三极管（如音响功放中的2N3055）通常配有散热片，散热片接触不良会导致过热损坏-27。

• 第四步：用手背轻触三极管表面（确保断电冷却后），感受是否有异常发热——即使断电后，严重烧毁的三极管外壳也可能残留温度异常。

行业适用说明：消费电子维修场景中，目视法可发现90%以上的明显损坏；工业控制设备因环境复杂，还需结合灰尘、油污等环境因素综合判断；汽车电子场景则需额外检查引脚焊点是否因振动而开裂。

（二）万用表检测NPN三极管方法（新手重点掌握）

这是电子维修中最核心、最常用的检测方法，所有基础从业者必须熟练掌握。

模块一：判断类型并找出基极（B极）

操作步骤：

• 第一步：将万用表拨到二极管档（蜂鸣档）。

• 第二步：任选一个引脚，用红表笔固定接触该引脚，黑表笔分别接触另外两个引脚，观察两次测量结果。

• 第三步：将红黑表笔对调（黑表笔固定接触该引脚，红表笔分别接触另外两个引脚），再次测量。

• 第四步：重复上述步骤，更换固定引脚，直到找到满足以下条件的引脚：用红表笔接该引脚、黑表笔分别接另外两个引脚时，两次测量都显示0.5-0.8V的压降（数字万用表显示约500-800），而对调表笔后两次测量都显示“OL”或无穷大-33。

判断结论：满足上述条件的引脚就是基极（B极），且该三极管为NPN型-6。

模块二：区分集电极（C极）和发射极（E极）

方法一（指针万用表，快速便捷） ：用指针式万用表的R×1k档，黑表笔接B极，红表笔分别测C和E。两次测量中，阻值略大的那次红表笔所接为E极，阻值略小的为C极-。

方法二（数字万用表hFE档，推荐新手使用） ：将万用表切换到hFE档，根据插孔旁的NPN标识，将三极管插入对应的E、B、C插孔。读数越大，插入方向越正确，显示屏上的数字即为放大倍数hFE-51-34。

方法三（二极管档+手指干扰法） ：用湿手指同时接触B极和C极，用万用表二极管档测量C-E之间压降。若读数明显增大（从开路变为有压降），则表明管子有放大能力，此时红表笔接的是E极、黑表笔接的是C极。

模块三：判断NPN三极管好坏的完整检测流程

将上述技巧整合，完整的NPN三极管好坏检测流程如下：

（1）基极-发射结检测（B-E结）

• 红表笔接B极，黑表笔接E极 → 正常应显示0.5-0.8V（硅管约0.6-0.7V）

• 黑表笔接B极，红表笔接E极 → 正常应显示“OL”（无穷大）

（2）基极-集电结检测（B-C结）

• 红表笔接B极，黑表笔接C极 → 正常应显示0.5-0.8V

• 黑表笔接B极，红表笔接C极 → 正常应显示“OL”（无穷大）

（3）集电极-发射极检测（C-E结）

• 红表笔接C极，黑表笔接E极（或对调）→ 正常应显示“OL”（无穷大）

（4）放大能力验证

• 切换到hFE档，正确插入后应显示正常的放大倍数（小功率管如9014约100-400，功率管如TIP122约1000以上）-23

判断标准：以上四项检测全部通过，说明NPN三极管基本正常；任一项异常（如B-E结正反向都导通、C-E结导通等），则三极管已损坏-。

（三）行业专业仪器检测NPN三极管方法（进阶精准检测）

场景一：工厂流水线批量检测（适配工业控制维护）

对于工业设备维护和元器件质检场景，推荐使用晶体管测试仪（如DY294型） 。该仪器可一键识别NPN/PNP类型，自动测量直流放大倍数hFE、集电极-发射极反向漏电流ICEO、集电极-基极反向漏电流ICBO等关键参数-45。

操作流程：

• 根据被测NPN三极管的型号预估参数范围，选择合适的测试档位。

• 将三极管引脚插入对应NPN测试插座（注意E、B、C位置不可插反）。

• 读取显示屏上的hFE数值，与数据手册中的典型值对比——偏差超过±30%说明性能已下降。

• 按下ICEO测试键，正常情况下该值应为微安级（小功率管<1μA，功率管<100μA）；若ICEO异常增大，说明三极管热稳定性已恶化-14。

场景二：汽车电子维修场景（适配汽车电子检修）

汽车电子维修中，NPN三极管常出现在发动机控制单元、车窗驱动模块等部位。推荐使用便携式晶体管测试仪，部分高端汽车诊断仪（如PicoScope带元器件测试功能）也可完成检测。

特别关注：汽车环境中的NPN三极管需重点检测高温耐受性和开关响应速度。可用热风枪将三极管加热至80℃左右（模拟发动机舱高温），再复测放大倍数——若hFE大幅下降或漏电流激增，则该管在车载环境下无法稳定工作-4。

场景三：消费电子维修场景（适配维修店日常使用）

维修电视机、电脑主板、开关电源等消费电子产品时，NPN三极管常处于高频开关状态。建议使用示波器+信号发生器配合检测：给基极输入一个1kHz的方波信号（幅值约3V），观察集电极输出波形。若波形上升沿/下降沿明显变缓或出现畸变，说明三极管开关特性已劣化-23。

在线检测技巧（无需拆焊） ：对于工业控制设备或消费电子产品中拆卸困难的NPN三极管，可使用在线检测仪进行不拆焊检测。该方法尤其适用于多层板、BGA封装密集的电路板-39。具体操作：将在线检测仪的测试夹分别夹住三极管的三个引脚，仪器会输出微弱测试信号，通过判断PN结特性来判定好坏。

四、补充模块

（一）不同场景下NPN三极管的检测重点

消费电子场景（小功率NPN管，如9013、9014、8050） ：重点检测放大倍数hFE是否在标称范围内。这类管子损坏后常见故障包括B-E结击穿短路、C-E结击穿短路等-21。维修中可用同型号直接代换，注意引脚排列确认。

工业控制场景（功率NPN管，如TIP122、2N3055） ：重点检测饱和压降VCE(sat)和反向漏电流ICEO。功率管损坏往往伴随散热不良，更换时务必涂抹导热硅脂并紧固散热片-14。工厂变频器、伺服驱动器中的NPN功率管还需重点检测开关速度——用示波器观察开关波形，上升/下降时间应在数据手册范围内。

汽车电子场景（车规级NPN管，如PBSS4330PA） ：重点关注高温稳定性和抗振性能。用万用表二极管档检测B-E结和B-C结压降——硅管正常为0.5-0.8V，若低于0.4V或高于0.9V说明已老化。同时检查引脚焊点是否有裂纹（汽车振动导致虚焊是高发故障）-。

（二）NPN三极管检测常见误区（避坑指南）

误区1：红表笔接B极、黑表笔接C/E时显示“OL”，就认定三极管坏了。

• 真相：数字万用表二极管档的输出电压通常不足以完全导通某些高压NPN三极管（尤其是达林顿管）。此时应改用指针万用表的R×1k档（输出电压约1.5-3V），或使用晶体管测试仪检测-33。

误区2：在路检测时，B-E结显示短路就判断三极管坏了。

• 真相：在路检测时，电路中的其他元件（如下拉电阻、保护二极管）可能并联在PN结两端，造成误判。正确的做法是先断开该脚与电路的连接，或使用在线检测仪进行独立判断-47。

误区3：只要PN结单向导电正常，三极管就是好的。

• 真相：PN结正常只能说明没有击穿或开路，但三极管的放大能力（hFE）、开关速度、漏电流等关键性能仍需进一步验证。特别是功率管，即使PN结正常，hFE也可能已严重下降-23。

误区4：指针万用表测硅管和锗管方法一样。

• 真相：硅NPN三极管B-E结正向压降约0.6-0.7V，锗管约0.2-0.3V，且锗管反向漏电流更大。检测时需根据材料调整判断标准-。现代电子产品中锗管已极少见，基本以硅管为主。

误区5：所有NPN三极管的引脚排列都一样。

• 真相：不同型号甚至同一型号不同厂商的NPN三极管，E、B、C引脚排列都可能不同。检测前务必通过丝印查询数据手册确认引脚顺序，切忌“经验主义”-。

（三）NPN三极管失效典型案例

案例一：电视机电源板不启动（消费电子场景）

故障现象：一台液晶电视机插电后指示灯不亮，整机无反应。电源板上有明显的烧焦气味，用手触摸发现开关管散热片异常发热。

检测过程：断电放电后，用万用表二极管档测量电源板上的NPN开关管（型号为2SC3320）。B-E结和B-C结均显示短路（红黑表笔测量均为0V压降），C-E结也显示导通，判定三极管已击穿损坏。

解决方法：更换同型号NPN三极管，并检查周边的驱动电阻和电容——发现一颗10Ω的基极限流电阻也已开路。一并更换后电源板恢复正常，电视机成功点亮。

经验：NPN三极管击穿往往是电路其他元件故障导致的连锁反应，更换三极管后务必检查周边电路，否则可能再次烧毁。

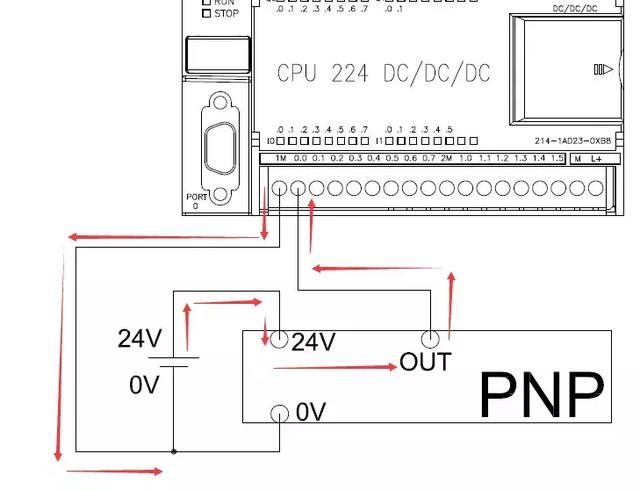

案例二：工业传送带PLC控制信号丢失（工业控制场景）

故障现象：某工厂流水线的传送带控制系统间歇性失灵，PLC输出的控制信号无法正常驱动继电器，导致传送带有时停、有时转。

检测过程：用示波器测量PLC输出端到NPN驱动管（型号为TIP122）基极的信号波形正常，但测量TIP122集电极输出波形时发现异常——基极有方波信号时，集电极电压始终为高电平，没有正常拉低。用万用表二极管档在线检测，B-E结和B-C结的压降读数不稳定（在0.2-0.8V之间跳变），初步判断管子性能下降。

解决方法：将TIP122拆下后用晶体管测试仪复测，hFE值只有标称值（约1000）的30%，且漏电流ICEO异常增大至毫安级。更换新的TIP122并涂抹导热硅脂后，传送带控制系统恢复正常运行。

经验：工业恶劣环境中（高温、粉尘、振动），NPN三极管最容易出现性能缓慢下降而非直接烧毁。这类“软故障”最容易被忽视，需要借助专业仪器才能准确判断。

五、结尾

（一）NPN三极管检测核心（分场景高效排查策略）

消费电子维修场景的排查策略：
目视初筛 → 万用表二极管档检测PN结 → hFE档验证放大能力 → 确认型号引脚后代换。大多数家电、数码产品的NPN三极管损坏，用万用表三步法即可完成判断。

工业控制维护场景的排查策略：
断电安全确认 → 在路检测初步判断 → 拆焊后用晶体管测试仪复测 → 测量hFE和ICEO两项关键参数 → 确认性能后再装机。建议建立检测台账，记录不同型号NPN管的典型参数范围，提高批量检测效率。

汽车电子检修场景的排查策略：
断开蓄电池负极 → 确认ECU等模块断电 → 重点检测引脚焊点虚焊和高温老化 → 用便携式测试仪验证hFE和漏电流 → 加热老化测试（模拟发动机舱高温环境）。

（二）NPN三极管检测价值延伸（维护与采购建议）

日常维护建议：

• 定期检查大功率NPN三极管的散热片是否松动、导热硅脂是否干涸。散热不良是功率管损坏的第一原因。

• 工业设备中的NPN三极管建议每运行2000小时进行一次参数抽检，特别是ICEO和hFE两项核心指标。

• 维修更换时，务必选用同型号或参数不低于原件的替代品（VCEO、IC、功率、hFE范围都要匹配），切勿随意代换-27。

采购建议：

• 消费电子维修备件：常备9013、9014、8050、8550等通用型号，这些型号价格低廉（几毛钱一颗），覆盖80%以上的小功率应用场景。

• 工业控制维修备件：常备TIP122、2N3055、BD139、BD140等功率管，注意购买正品渠道，劣质功率管参数虚标严重。

• 汽车电子维修备件：建议通过正规代理商采购车规级NPN三极管（带AEC-Q101认证），虽然价格略高，但高温可靠性和抗振性远超普通商用型号。

（三）互动交流（分享你的NPN三极管检测难题）

以上就是基于消费电子维修、工业控制维护和汽车电子检修三大场景的NPN三极管好坏检测实操指南。你在日常维修中是否遇到过“测起来都正常、装上去就不行”的NPN三极管软故障？或者在工厂流水线上批量检测三极管时有什么独门技巧？欢迎在评论区分享你的NPN三极管检测难题和解决方案，我们一起交流探讨，共同提升维修技术水平！
