TCL王牌液晶电视L48F3320-3D竖线屏和横线屏的维修

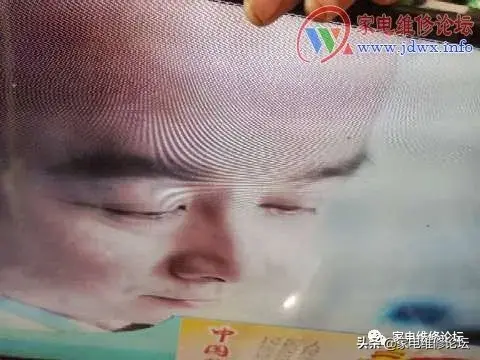

TCL王牌液晶电视L48F3320-3D最初故障是看20-30分钟花屏鬼影，直接检查逻辑板，测量逻辑板各个电压正常，有时候按压逻辑板会好，当按压到屏线插口处好了，插口有发霉，于是换屏线插口后灰屏了，聋子治成哑巴了，于是又对BGA吹了一下，彻底黑屏了，这水平还是去打井吧！

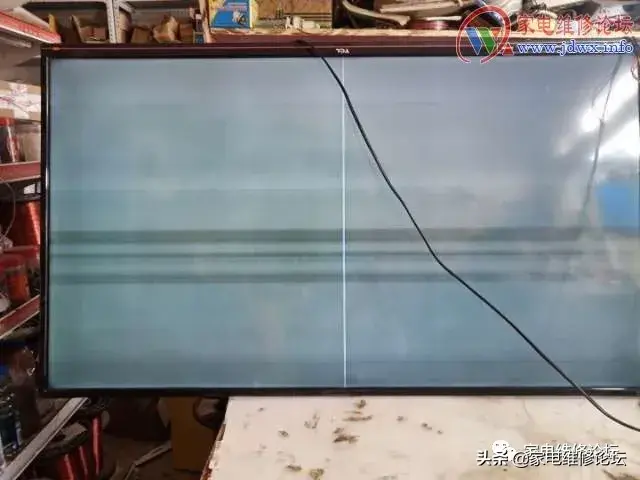

自己都修到没有信心了，赶紧找马云买了4块逻辑板sq60pbocmb34clv0.1回来赶紧安装上，竖线加横线。

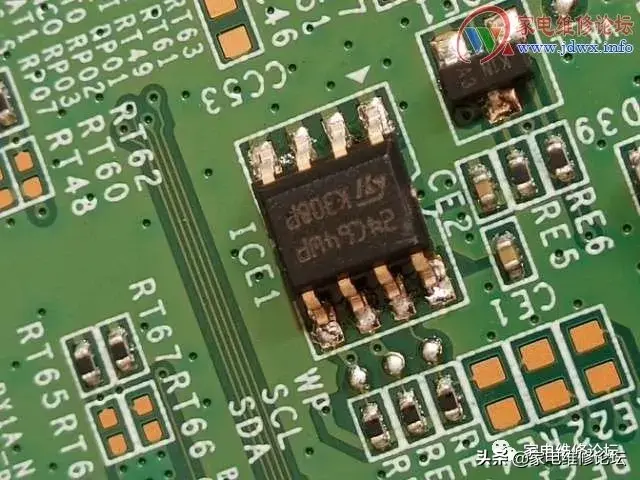

屏坏了。感觉大事不好。又换其他3个逻辑板，一样是竖线加横线，不过竖横线的位置不同，看来不是屏的事，额头上豌豆大的汗水逐渐散去，我的个郎呀！去找卖家商量退款一半，卖家也同意了，邮费我出，怎么办啊，再去闲鱼看看有没有破屏机，买整套内部配件回来看看，当搜到一家这个型号的机子时，逻辑板不一样SQ60PBOCMB34C4LV0.0，是0.0的，其他一样，配屏一样都是lvf480SSTM E9 V2，卖家卖的也便宜，全套要110元包邮，后90元包邮全套下单，是骡子是马回来试试吧。今天到了，立马把不太一样的逻辑板安装上，图像完美出现！为什么会看着几乎一样的逻辑板却不能用呢？会不会是数据不对，细看逻辑板上确实有个ICE1-24C64存储器。

于是把好的存储器焊下读出数据写到不能用的逻辑板上，再试，图像完美出现：

到此结束结束，谢谢朋友了。

最后把逻辑板的数据发上了供大家分享！（作者：官修qq/家电维修论坛www.jdwx.info）

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

TCL液晶电视L42F1300-3D灰屏维修

机型：TCL液晶电视L42F1300 3D

故障：灰屏

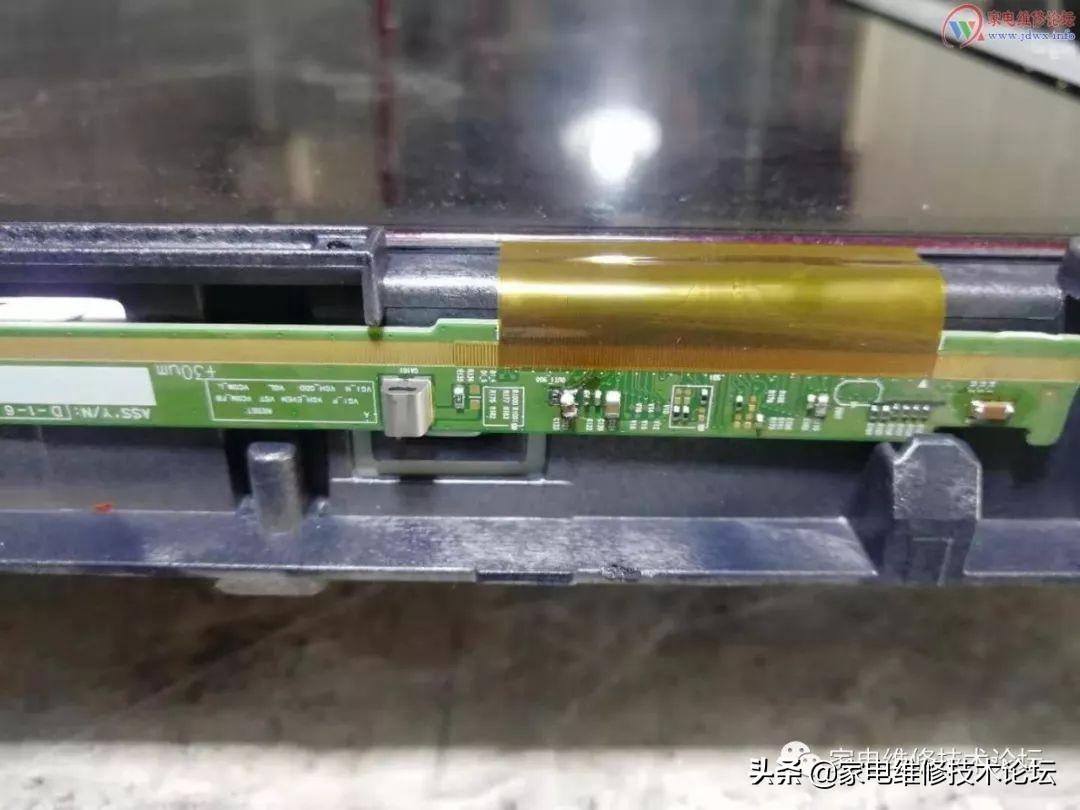

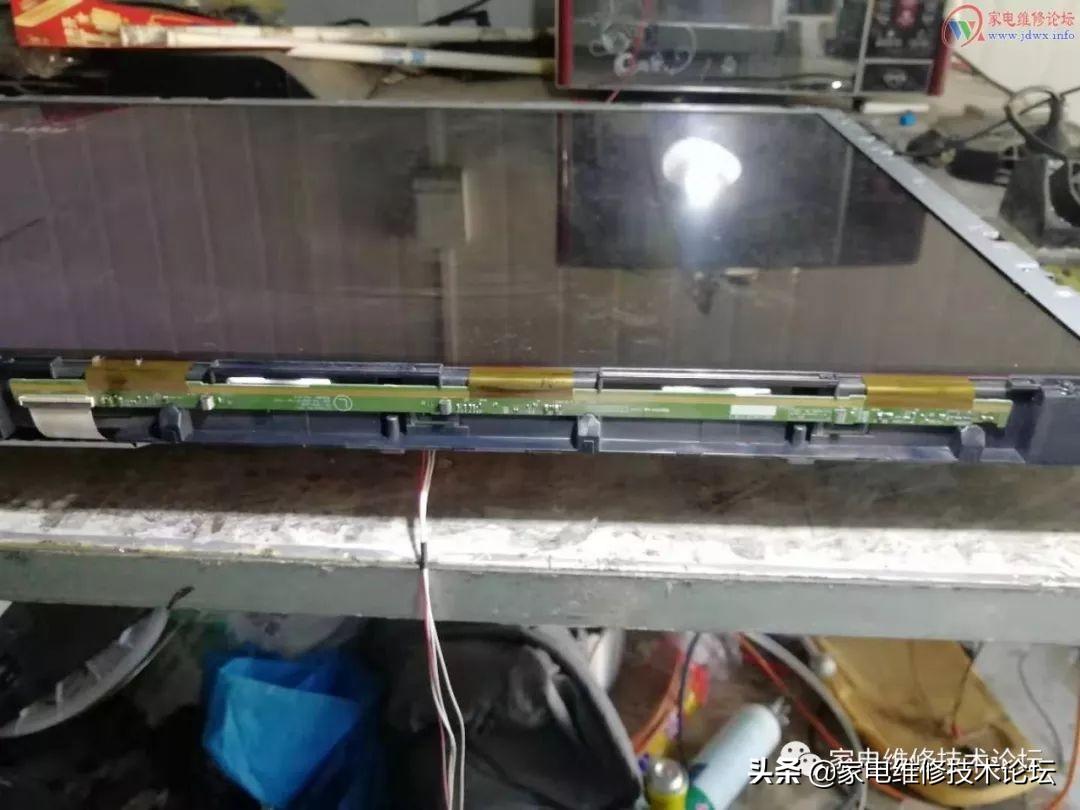

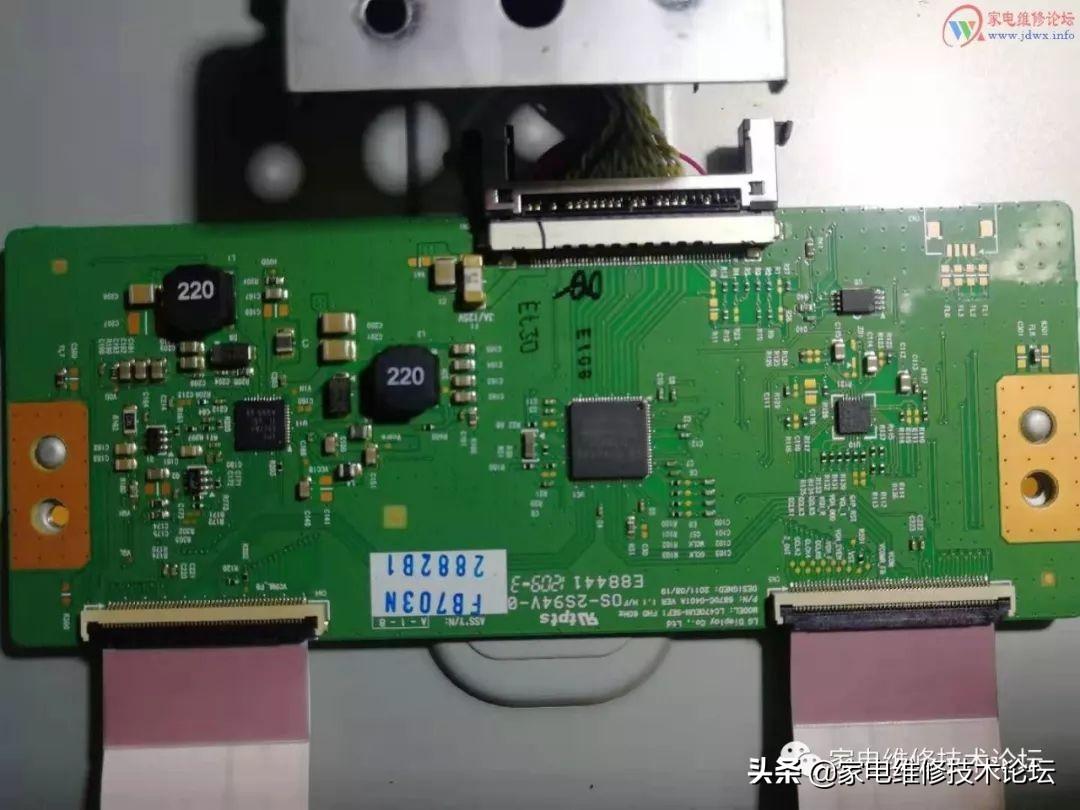

检修：通电开机灰屏有背光，按键遥控正常。怀疑屏的问题，此机屏逻辑板为LG L470EUN-SEF1 3D 60HZ，测得VIN:12V，VGH:0V，VGL:-4.9V，HVDD:0V,VDD:0V，电压异常，表打阻值VDD对地阻值为0，断到屏体FPC线，测VDD不再短路，由此判断屏体故障，拆屏测边板上每一路滤波电容发现有一电容C121对地短路，更换此电容，通电故障排除。

原文：https://www.jdwx.info/thread-781165-1-1.html
