自己动手维修一台上海无线电二十一厂二踪示波器

自从寒假以来，已经经过了漫长的暑假时间，在这段时间里，出来买菜和偶尔的值班，基本在家窝着，感觉自己都快要发霉了、脑袋瓜也快要生锈了，今天下午闲着没事想想自己车库还有几台老设备可以折腾一下，于是开始了今天的维修进程！

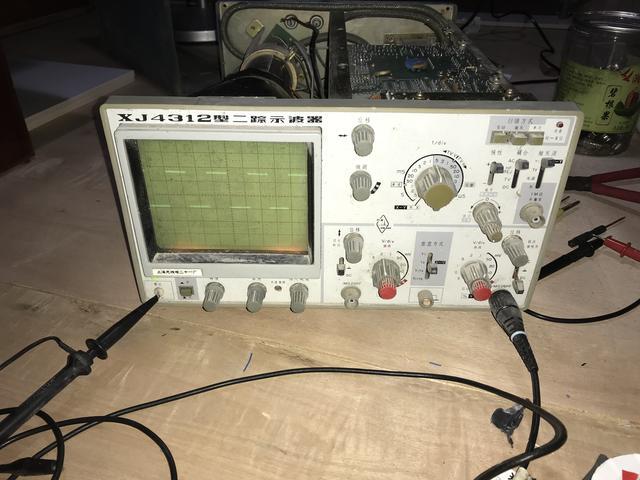

先来说说今天的主角：来自上海无线电二十一厂的XJ4312型二踪示波器，除了面板上的厂家名、设备型号、以及屁股后面的生产许可证编号，再无任何关于设备的任何信息，其实我比较关心的无外乎设备的生产年限和示波器的带宽；然而经过神奇的度娘一段搜索之后，我失望了，除了找到兄弟型号4312A的带宽为30MHZ之外，再也找不到任何有价值的信息（其实还有一个就是来自孔夫子旧书网，旧书淘宝新天地居然还有这或的说明书，太神奇了，可惜暂时也没找到有价值的信息，回今天直接下单买下全网剩余的惟一一本说明书，等过几天再看看是不是翻船了），也是神秘也让我期待，估计这货年纪和我相当了（哈哈，找到一个哥们）

我本人不是很上进，有点怀旧，更喜欢传统的模拟示波器，目前自己所使用的是一台日立100MHZ带信息显示的半数字示波器，再加上刚接触示波器那会儿基本都是模拟示波器，因此对这货还是相当怀念的，当然在这之前从来没有使用过这款设备，就是有种很熟悉的感觉！简简单单的面板，完整的功能，使用起来得心应手，就是这么简单。当年电子设计竞赛也曾经使用过数字示波器，不过对于不写论文的我，那东西某种意义上使用起来还是比较麻烦的（当然，一键自动很爽）。

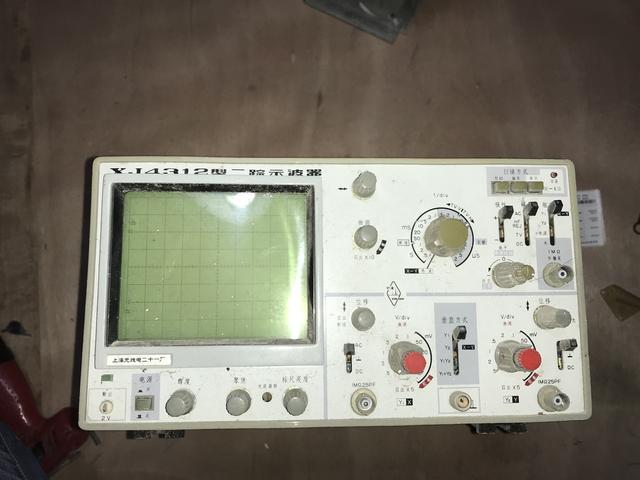

本着来拆开这台设备看看能不能发现奇迹，也就是抱着捡漏的态度尝试着维修。在此之前我已经很久没修东西了，今天拆开设备找找感觉。先来说说这设备，这是年前有人不要，问我说要不要这东西，我觉得反正自己还有地方就顺手带回来，起先也不知道是什么情况，今天看了一下外观，电源输入端已经被拆了，估计是当时烧坏了被拆了或者说设备坏了，直接被拆东墙不知道去补哪块西墙了，不过不管经历了什么，反正这家伙到我手上就是要被折腾了。除了缺东西，外观整体还算完好，我最初的打算就是更换一下供电母座，看看情况试试运气，如果真的是内部出现什么大问题，没有零部件库存和原理图维修起来还是够呛的！

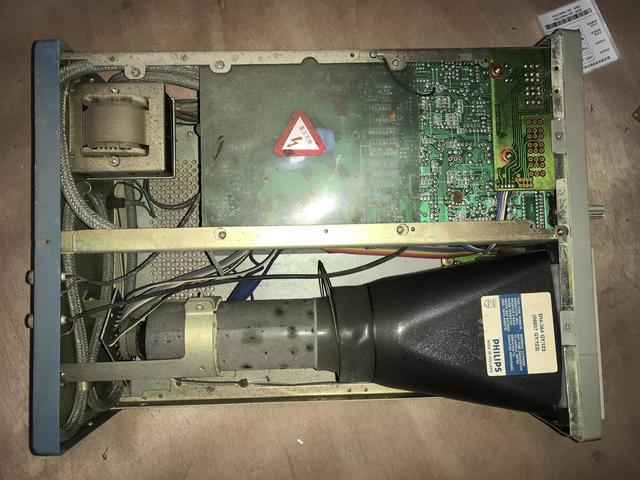

掀起你的盖头来……也许是年代久远、也许是保存不当、也许是当年生产工艺不行或者其他种种原因，机箱外壳的好多螺丝都已经生锈了，好在有一定的拆机经验，不怕螺丝滑牙，经过短时间的努力后终于把所有螺丝都拆开，拆开了上盖。当盖子打开的那一瞬间，我惊呆了，居然有我钟爱的飞利浦：来自荷兰原装进口的飞利浦CRT显示器（96年那会儿我叔叔买了部飞利浦的手机，也不知道什么原因，从那以后我对飞利浦情有独钟，后来更是种种原因，特别喜欢飞利浦这个品牌），而且这货成色还是那么美！！！当然难免有些落灰，回头清理一下不影响使用就可以。

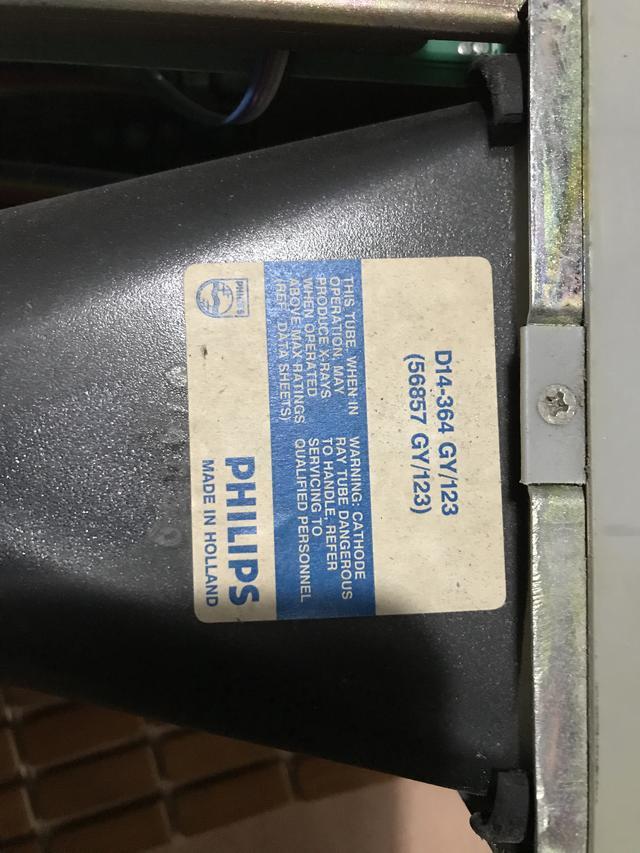

来个局部特写，蓝色的字体，还有MADE IN HOLLAND

整体成色还算可以，就是有些落灰

拆开机器之前，我以为把裸露在外面的两个线接到电源供电母座上就可以了，但好奇心让我坚持打开设备，拆开外壳之后，我发现我错了，那留在外面的两根电线居然是来自同一个变压器两组线圈的两根线（一般同一组绕组的进线或出线应该再磁芯的同一边，线圈的同一侧。结果这两根线是一上一下，为了保险起见还是拿起万用表检测一番，结果我拆对了，真应该去买彩票了，其中黄色的接线为一个输出绕组的中间线，灰色的线才是变压器输入绕组的进线，而电源的另一根进线则是被半路拦腰截断，估计是拆东墙的时候有点小暴力一刀切，连根拔走的）。

于是经过十来分钟的分析、理线，终于找到了那根该死的线头。开始翻箱倒柜找线材，用上电烙铁把两根电源线焊接上，可惜没有库存，没有热缩管只有黑电工胶布，还好是在机器内部，能用就好，暂时不管他的美观问题，如果可以了等后续清理卫生的时候在好好折腾也来得及！

终于把线接好了，本着小心无大错的原则，把设备在检查了一遍，没有发现明显问题，倒是几个保险管有点神奇：这几或居然用了三个保险管：其中电源输入部分中0.5A一只、还有两只是0.25A的规格（规格因在电路板上），然而这三只保险管都是没有标签的，外观上也是完好的，但是拆下来我就蒙了，居然玻璃题和金属帽直接身首异处，好吧！又要折腾我，我还有库存吗？又经过一番翻箱倒柜之后终于找到了数个1A、2A、5A、6A和8A的外观一致的保险管，可惜没有相同的电气特性，想想外壳上面的0.5A、再看看30VA标识和变压器的体积，这变压器估计是50VA的规格（还是要吐槽一下，居然没有任何标识：变压器的型号、输入绕组、输出绕组信息等，什么也没有，在现在就是一个黑作坊），撑死100VA，反正即使短路也不会炸开锅，虽然我今天的防短路神器不在身边但也刚好省去这一步骤。外面直接上1A、里面直接上2A的保险管，能开就开机，不能开也不会比现在在坏多少，于是开始神奇之旅……

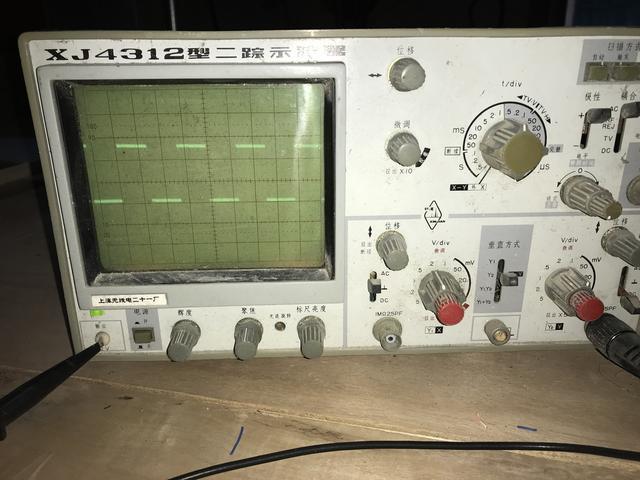

当电源插上的那一刻，还是有那么一点小小的期待的，可是%……居然没有任何现象，没搞错吧……，再看看是怎么回事，难道我今天要翻船了？O(∩_∩)O，我居然忘记开机了，按下开机按钮那一刻终于出现奇迹了，几个指示灯亮起，屏幕上那泛黄的灯光也慢慢亮起，虽然屏幕没有我预期的那条亮线或者光斑，但是我觉得还是希望的，又开始一番折腾调试之后，终于终于完美了。我看到了那个性感的方波信号……

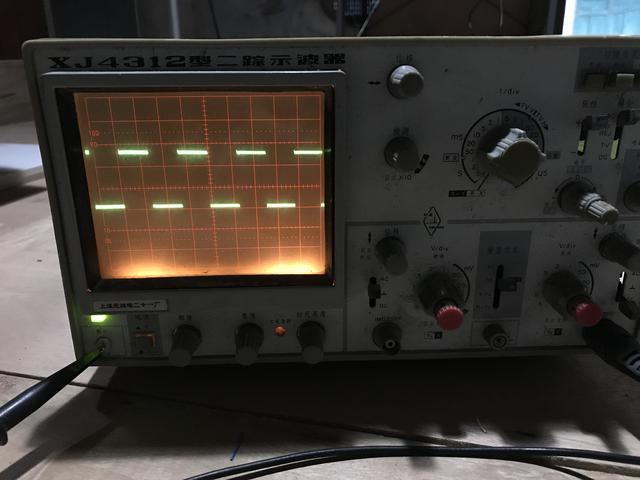

霓虹灯的感觉，这颜色还是那么柔美

老设备，虽然不知到具体带宽能到多少，但看看面板上0.2微秒的最小扫描时间和十倍的放大，我觉得理论上这台设备还是可以达到50MHZ的带宽的，即使不行，稍微打个折至少10MHZ的波形还是能够完美显示出来的。虽然带宽不大，但对于日常使用还是够用的，我觉得等我那天有空把这设备好好做一下卫生，同时对所有点位器和开关触点做一下全面的保养，效果应该还不错，同时在陪我奋斗十年应该问题不大！

当然也希望了解这款设备的各位前辈们提供点信息，也希望能够把那本说明书能给我带来意外惊喜！
