飞利浦牙刷用户请收藏，飞利浦 6系9系电动牙刷小故障维修记录

本文作者：liuspy

前言

楼主使用飞利浦9系的电动牙刷已经3年左右了，自从15年第一次使用电动牙刷后就彻底爱上了这种刷牙方式，完全颠覆了20对年来刷牙的认知，真的是特别的干净（可能是楼主20多年手动刷牙方法一直也不对）。不过由于服役时间过长，前几天HX9332突然抽风了，震感不知道是什么原因突然变弱了，而且稍微用力大一些就感觉不到震动了，看来陪伴楼主3年的小9命不久矣啊。ε=(´ο｀*)))唉！！！

不过楼主不甘心啊，死马就当活马医了，不修一修怎么可以呢？

产品外观

楼主使用3年的9系牙刷型号是HX9332,9系最为经典的一款，当年是亚马逊购入的。早就过保修期了。

▼使用3年了，白色也没有变黄哦

▼不过底部就已经惨不忍睹，电镀的漆已经掉了不少了

▼产品信号HX9332

▼一共有5中刷牙模式，其实都差不了多少，只用标准模式。

如何拆机

首先飞利浦的电动牙刷拆机还是非常简单的，由于没有螺丝也没有胶，因此只需要应翘就OK了。

首先你需要准备一个翘手机屏幕的塑料翘板，塑料的好处就是可以无损拆机的。不过楼主没有，也懒得买了，所以楼主直接选择了壁纸刀（刀片）。将壁纸刀沿着下图的牙刷底部的缝隙中，一点点插入往上翘即可，切记4个方向都一点一点轮流翘哦。

▼用壁纸刀一点点沿着四周一点点翘就可以了。

▼慢慢的较翘到橡胶圈出来了，底部就彻底打开了。

▼打开后的底盖，楼主由于比较着急，因此稍微有点损伤，不过自己用无所谓了

▼底盖的里侧

底盖打开后，就开始真正的关键一步了，如何取出核心部件

看网上教程好多朋友都在这个部位卡了很长时间，因此如果你是第一次拆机，请不必仔细看下图的指示

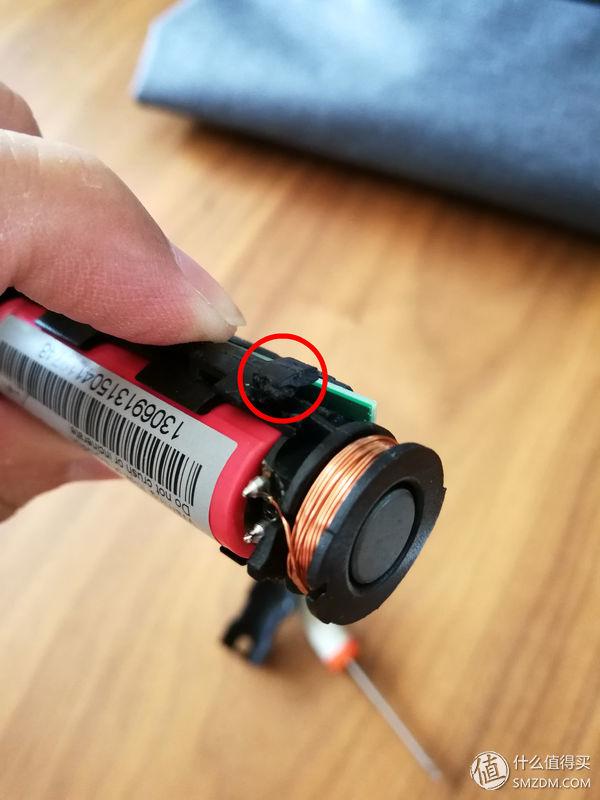

▼打开后盖底部的样子就是这样的，核心机体一共有两个卡扣，楼主标出的红圈处。这时候需要用到一个小的一字口螺丝刀深入到这两处卡扣处，并向中心位置拨动，同时顶住牙刷头处的震动杆，这样的话机体就弹出来了。只要掌握了方法，10秒钟就能把机体取出来。（PS技巧：翘好一侧后转一下里面机体，防止卡扣又卡回去了）

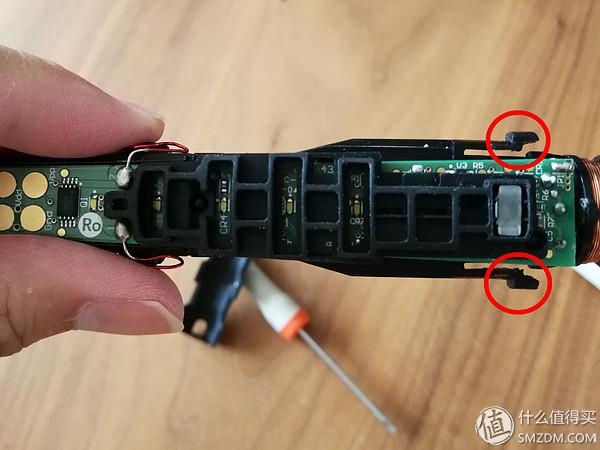

▼大家注意这就是机体的两个卡扣，结合上图比较一下，你就知道该怎么用一字螺丝刀打开卡扣了

▼撬卡扣后内部的机体就可以取出来了

▼取出来的机体

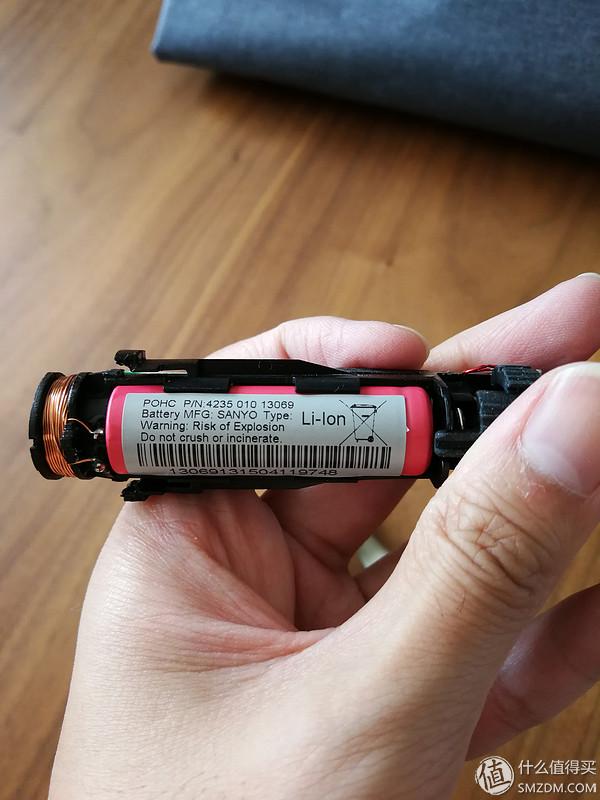

▼电池型号，如果电池有问题，直接更换电池就OK了

寻找故障原因

拆机结束后就可以开始寻找故障原因了，一般来说6系/9系震动减弱的原因通常有两种常见的故障

1、震动杆断裂。一般有摔伤的话，大概率会震动杆断裂

2、磁铁和线圈之间的间隙消失，磁铁和线圈吸到了一起

因此根据以上两种常见问题楼主开始诊断了。

首先诊断了下震动杆的情况：

▼见下图的螺丝拧下来，就可以拆下震动杆了。

▼经检查震动杆没有任何问题

之后就是检查磁铁和线圈的间隙了

▼见下图，可见磁铁和线圈已经完全吸到一起了，看来故障原因找到了。还好是小毛病，好修好修！！！

故障维修

既然故障原因是磁铁和线圈已经完全吸到一起了，因此只需要将其分开，重新固定住就OK了

▼首先需要松开线圈的固定螺丝，这样就可以移动线圈，调整线圈和磁铁的间隙了。固定螺丝就是下图的红圈处。

▼松开固定螺丝后，还是用小的一字口螺丝刀，插入线圈和磁铁中间，将线圈和磁铁分开。间隙保持在4mm左右，可以试验着调整。之后锁死固定螺丝就OK了

▼锁死螺丝后，可以看到间隙重现了，并且固定住了

▼之后试机验证是否正常。最终的维修后的效果。

试机结束后，按部就班地反向安装回去就OK了。哈哈楼主的HX9332又满血复活啦，看来再战3年没有问题！！！

尾声

通过楼主的这次维修发现飞利浦的牙刷结构还是相对简单的，而且许多配件都是模块化的，维修起来相对简单，因此对于有动手能力的朋友来说还是非常友好的。不得不说电动牙刷的用户体验真心不错，绝对是使用后爱不释手的产品。推荐给各位值友！

飞利浦Digital Diagnost 系列DR故障维修

DR 即数字化X 射线摄影系统，飞利浦公司生产的Digital Diagnostic 系列DR 设备可用于患者头颈

部、胸部、腹部、盆腔、脊柱、四肢和全身多部位的X 射线检查[1]，且具有辐射剂量低、成像速度快、图像分辨率高、数字化处理能力强等技术优点[2]，被广泛应用于医院放射检查科室。该系列DR 设备的系统架构秉持了X 射线成像系统的一贯方式，由检查室的高压发生器柜、产生X 射线的球管、卧位床或立位胸片架的平板探测器、悬吊系统，以及控制室的控制台主机、曝光手闸组成[3]。

一、工作原理简介

（一）系统组成由于飞利浦Digital Diagnost 系列DR 设备在市面上存在不同的系统版本，各个版本之间存在着一些差异，本文根据应用的实际，选择介绍共性最多的R2.0 版本DR 系统。系统检查室组成见图1。X 射线球管是产生X 射线的部件，其上安装了束光器以限制X 射线射出范围；立位胸片架和卧位检查床都是接收X 射线的部件，内部包括了电离室、滤线栅和平板探测器；高压发生器柜内包括了激发X 射线的高频高压发生器和逆变器、控制X 射线参数的千伏毫安电路板、电源分配模块以及TRB 通讯连接板等部件。另外，在操作控制室中放置了AWS（Acquisition Work Spot）主机和曝光手闸，用于X 射线检查的控制操作和图像显示。

（二）飞利浦DR 工作原理

数字化X 射线成像系统的基本原理都是利用X射线穿透人体后能携带人体信息的特性，使用数字

平板接收透射后的X 射线来成像，用于临床诊断。飞利浦DR 的X 射线来自型号为SRO 33100 ROT360 的X 射线球管，其内部的X 射线管工作原理与普通白炽灯类似。白炽灯点亮灯丝用于产生可见光，而X 射线管灯丝作为阴极点亮用于产生电子。可见光用于照明，阴极产生的电子在高压电场作用下轰击旋转阳极靶面产生X 射线[4]。X射线的接收使用Trixell 4600 数字平板探测器，该平板探测器为碘化铯+ 非晶硅材质，针状CsI（碘化铯）晶体将X 射线转换为可见光，激发a-Si（非

晶硅）光电二极管阵列产生电流，电流在光电二极管自身的电容上积分形成储存电荷，每个像素的储存电荷量和与之对应范围内的入射X 射线光子能量与数量成正比，此类电信号就能作为数字图像输出的基础。法国Trixell 公司生产的平板探测器对X 射线吸收性好，能有效减少可见光的散射，像素尺寸小，分辨率高，成像速度快，影像质量极佳，综合技术水平很高，目前这类平板探测器是世界公认最成熟最高端的DR 平板技术[5-6]。

（三）同步信号传输时序

在飞利浦Digital Diagnost 系列DR 的工作过程中，有两类通讯信号，第一类称为CAN（Controller

Area Network）信号，主要传输检查床、胸片架、悬吊系统等机械运动的控制信号，与时序相关性不高；第二类称为SAN（Sync Area Network）信号，是一种同步信号，时序性很强，主要传输系统对曝光过程的时序信号，与球管、手闸、高压发生器、平板探测器等部件有关。在故障发生时，通过对SAN 信号的了解和各部件工作状态的分析，就能较快较准地找出故障位置，为后续故障原因分析和维修工作打下扎实的基础。在DR 正常曝光成像过程中的SAN 信号时序传输情况如图2 所示。在系统处于随时可以进行X 线摄影操作时，系统就绪指示灯会亮起，表示X 射线

球管、平板探测器、滤线栅、高压发生器等工作状态正常[7]。当曝光手闸按下时，控制信号经由TRB 通讯连接板传输至EZ 控制模块，EZ 控制模块内的中央控制电路、千伏毫安控制电路根据放射技师设置的具体曝光参数为球管X射线产生提供电压、电流条件。

二、故障分析与处理

（一）故障现象

DR 设备系统就绪指示灯不亮，无法曝光。系统正常开机，AWS 主机正常运行，Eleva 工作站界

面左下角系统就绪指示灯不亮，检查室X 射线球管面板系统就绪指示灯未亮起，无法进行曝光操作。

（二）故障分析

根据SAN 信号时序传输方式对该故障现象进行分析。首先，系统就绪指示灯没有亮起，意味着主

机在接收到TRB 通讯连接板传输过来的信号后，判定前级部件工作状态有误，不予执行X 射线曝光操作。所以，故障问题大致分为两种情况：第一种，反馈至主机的信号不正确，TRB 通讯连接电路板与前级部件通讯连接故障，或者TRB 通讯连接电路板本身存在问题；第二种，反馈至主机的信号真实可靠，前级部件工作状态异常，不能满足曝光要求。其中，第二种情况较为常见，可能出现问题的主要前级部件分别为：球管的位置、角度不满足X线摄影要求[8] ；数字平板探测器存在供电异常等故障，自检不通过；滤线栅未在正确位置，自检不通过；高压发生器状态异常，不满足产生X 射线要求；联动的铅屏蔽门关闭的感应开关处于门打开时的状态，存在对外辐射危险。针对上述的所有情况，应采取最快最有效的判断方式，即利用设备自身报错功能，完成故障问题的快速检查。可立即按下曝光手闸一档，Eleva工作站界面左下角系统状态提示位显示错误详情“ERROR: Grid is not insert.”此时，基本可以判断滤线栅位置异常，导致系统未能正确检测到滤线栅的存在。造成故障的原因可能是滤线栅未能被电磁铁正确吸合，或者滤线栅弹出开关存在误触发现等。

（三）故障处理

通过分析已判断故障位置在滤线栅附近，由于本次摄影选择卧位检查床作为X 射线接收部件，故

进入检查室，查看卧位检查床的滤线栅是否处于正常位置。事实证明，滤线栅指示灯闪烁，表示滤线栅并未处在正确位置，即未被后方电磁铁正常吸合。处理步骤如下：按下滤线栅弹出按钮，将滤线栅从卡槽中弹出；取出滤线栅，观察滤线栅是否存在导致无法被正常吸合的破损；发现滤线栅完好后重新插入卡槽，听到滤线栅被电磁铁正常吸合声响；滤线栅指示灯常亮，系统就绪指示灯亮起，可以正常曝光。回顾处理过程，未进行任何修复性操作，即可排除故障。怀疑存在故障隐患，且认为故障分析中的弹出开关误触发、电磁铁故障两种可能性依然存在，故留在现场继续观察设备工作情况，测试处理后的设备性能。经过多次曝光操作之后，相同故障再次出现。重复之前处理步骤后，系统就绪指示灯再次亮起。考虑优先排除滤线栅弹出开关误触发的可能性，取下开关面板，将滤线栅弹出开关的排线从电路板上取下，继续曝光操作进行测试。多次测试后，相同故障再次出现。此时可判断电磁铁存在故障，将滤线栅弹出开关排线复位后，打开滤线栅卡槽另一侧面板，观察电磁铁工作情况。多次取出、放入滤线栅，发现电磁铁偶尔不能正常吸合，首先测量电磁铁供电是否稳定，万用表测得滤线栅放入后电磁铁5V 直流供电稳定；其次，因电磁铁大多数情况下可以正常吸合滤线栅，故电磁铁本身故障概率不大；然后，观察电磁铁周围部件对其是否产生不利影响；最终，发现电磁铁后座与固定支架之间有一片薄铁片，该铁片直接作用在电磁铁上，很可能起到一定的缓冲作用，故先行取下观察。该薄铁片呈圆形网状结构，但已经磨损严重，失去缓冲能力，根据其原有形状和功能特点，就地取材，使用胶片折叠剪裁后替代薄铁片位置，多次测试系统均能正常曝光，故障排除。之后，根据取下的薄铁片样式定制类似铁片，将临时替代的胶片换下，故障彻底解决。

（四）处理总结

本次故障的排除充分利用了同步信号时序传输特点，通过故障现象对SAN 信号传输路径进行溯源

追踪，分析可能出现问题的信号来源，列举了各种故障原因。同时，结合了飞利浦DR 设备的工作原理和实际维修经验，利用曝光手闸一档按下可促使系统报错的特性，快速判断故障位置。处理故障过程中，必须思考全面，对于可能存在隐患之处要多加留意，尽可能做到维修彻底。维修也需要一些灵活机动性，在保证设备正常安全运行的前提下，利用触手可及的材料制作损坏部件的替代品，优先解决使用部门的燃眉之急。最后，临时的部件替代品只是一时之用，彻底解决故障必须使用与原部件相同或类似的部件。

三、维修扩展

在故障分析与处理中只分享了一个维修案例，而飞利浦Digital Diagnost 系列DR 的常见故障还有很多，而且与设备工作原理有着密切的关系，所以在此进行简略的扩展介绍。

（一）平板探测器故障

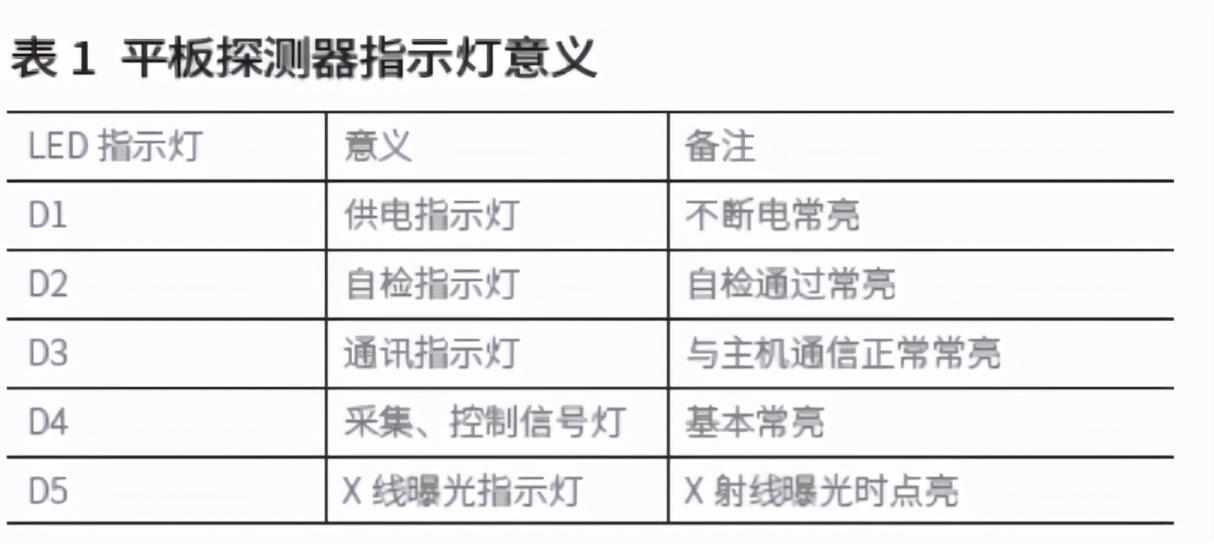

Trixell 公司生产的数字平板探测器作为设备内部最重要的成像部件，常见的故障有两类[9]。第一类，主要表现为系统就绪指示灯不亮，无法曝光，系统报错“Digital Flat Detector Error”。这类故障需要了解平板探测器侧面5 个指示灯的意义，如表1 所示。正常状态下，D1―D4 四个指示灯常亮，D5 熄灭。根据指示灯亮灭情况，酌情进行故障原因判断与维修即可。常见为D2 自检指示灯不亮，原因是为平板探测器供电的VPN1 提供的直流24V 电压误差超过±0.05V 的误差范围。在这种情况下，需要重新调整卧位或者立位平板探测器的供电电压，用十字螺丝刀调节VPN1 上的旋钮，使万用表在X2排线8 脚和9 脚间测得的电压值在23.95V~24.05V范围内。此时D2 灯能正常亮起，探测器自检正常，故障排除。

第二类，主要表现为X 线摄影得到的图像有伪影，原因大多是数字平板探测器有坏点或者需要

校正，可能会出现系统提示“Detector Calibration isnow due”。一般情况下，进行探测器校正即可消除伪影。校准前应取出滤线栅，将球管对准探测器中心，保证两者之间没有物体，调节SID，卧位检查床SID110cm，立位胸片架SID150cm，束光器调节光野大小至47cm×47cm，内部滤过设置为0。然后在束光器前放置21mm 的铝板，在工作站使用“Eleva”用户名登陆，点击“System”选项卡，选择“Quality Assurance”模式，依次进行“OffsetCalibration”“Gain Calibration”和“Pixel Calibration”三项校准[10-12]。

（二）其他部件常见故障

其他常见故障主要集中在散热风扇、束光器灯泡、胸片架和检查床等部件附近[13]。部分故障

现象及分析方法简要介绍如下：球管面板错误代码“0860”，束光器12V 100W卤素灯泡不亮，更换即可；球管面板错误代码“0870”，束光器定位灯散热风扇故障，更换风扇即可；主机风扇、平板探测器风扇异响，对异响风扇进行更换即可；胸片架移动故障，检查胸片架电机、链条和编码器状态，根据实际处理；检查床移动故障，检查脚踏微动开关、限位开关状态，测量电路板供电；曝光后无图像传输，检查探测器到主机之间光纤是否完好，必要时可更换。

四、总结与讨论

飞利浦Digital Diagnost 系列DR 设备遵循了医用X 线机的工作原理和系统结构，故障分析方法主

要根据故障现象是否涉及曝光时序控制来进行分类，涉及时序控制的可根据SAN 信号传输图来进行索引；其余与机械、电路控制相关的可根据串行信号CAN 信号连接图来追溯故障位置。故障分析则需要充分结合系统工作原理，查阅机器维修手册，参考系统连接图纸，考虑前后级影响因素，做出准确有效快速的判断。DR 设备由于平时使用率较高，良好的操作习惯和维护保养工作也尤为重要，曝光手闸在使用时两档齐下，延长球管灯丝寿命，一档只用来进行故障分析使用。周期性地对设备安全开关、悬吊组件、X 线发生器、平板探测器等部件进行检查和校正，能有效减少故障发生几率[14]。由于DR 设备线路大部分从地槽经过，防治鼠患也尤为重要，一旦线路被咬断，须要花费大量时间进行查找修复和测试。最后，维修处理工作一定要力求彻底解决故障，不留隐患，保证设备修复后运行的稳定性，提高使用部门和患者的使用体验。
