物尽其用·DIY示波器附件

很多朋友没有安全隔离变压器,不敢使用示波器监视热端电流。

即使使用隔离变压器,还需要串入电流采样电阻,将电流信号转变为电压信号,因为示波器就是电压采样方式。

俺拆解的漏电保护器,取出里面的电流互感器,并接谐振电容,可将电流互感采样信号进行电压型谐振。

LC的谐振条件是:在额定频率下,L的感抗和C的容抗相等。

由于当时没有找到门当户对的C,拉来了大容和二容,共侍一夫L先生。不知不觉缠绵了好多年。

最近时间,拆解电磁炉废板,标称容量6uF的电容,呈现正误差,恰巧和L先生门当户对相匹配。

有了天赐良缘,俺果断让L先生和非法同居多年的大容、二容分手,明媒正娶了阿C做夫人。

这样符合法律规定,一夫一妻制。并祝福L先生和阿C白头偕老,永浴爱河!

在此新年之际,也祝愿各位朋友新年愉快!祝愿论坛新年更加繁荣!

作者:HWX0309

原文:http://www.jdwx.info/thread-713851-1-1.html

1.感抗与容抗在线计算结果

1.感抗与容抗在线计算结果

2.DIY示波器附件【2516X1944】

2.DIY示波器附件【2516X1944】

3.漏电保护器【零序电流互感器_1.661H】

3.漏电保护器【零序电流互感器_1.661H】

4.漏电保护器【零序电流互感器加短路环_440mH】

4.漏电保护器【零序电流互感器加短路环_440mH】

5.阻性负载下【无谐振电容的波形】

5.阻性负载下【无谐振电容的波形】

6.互感器【并联电容容量不足的波形】

6.互感器【并联电容容量不足的波形】

7.DIY示波器附件【大容二容和L先生缠绵】

7.DIY示波器附件【大容二容和L先生缠绵】

8.天赐良缘,门当户对·6.1uF阿C

8.天赐良缘,门当户对·6.1uF阿C

9.裸奔!阻性负载下【6.1uF阿C和L先生很和谐】

9.裸奔!阻性负载下【6.1uF阿C和L先生很和谐】

10.非线性负载电流波形【较干净】

10.非线性负载电流波形【较干净】

11.非线性负载电流波形【不干净】

11.非线性负载电流波形【不干净】

12.噪波余迹【无限余辉下】

12.噪波余迹【无限余辉下】

家电维修论坛是专业的家电维修技术交流社区,学习电子电路基础知识,分享家电维修技术资料,交流家电维修技巧经验,获取更多精彩内容请关注家电维修论坛。

小白入手示波器指南

市面上的示波器花样繁多,从几千都几十万不等,便宜的性能不一定够,贵的高攀不起…太难了,怎么选啊?

别急,今天我就给你讲讲如何选到1台高性价比示波器!通常我们可从以下几个维度考虑:

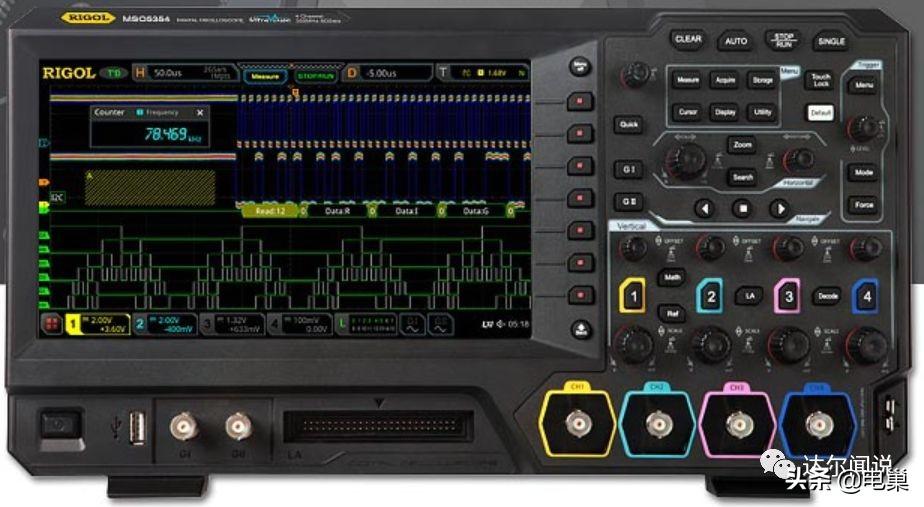

✦ 示波器类型:示波器有2种类型,数字示波器和模拟示波器。简单说一下2者的区别:

模拟示波器将输入的电压以电子束的方式直接打在显示屏上,带宽相对较低,功能较少。

而数字示波器内部由微处理器控制,通过模数转换器(ADC)将输入的模拟信号进行量化,并经过一系列的处理后将量化的波形显示出来。数字示波器具有我们最常用的触发功能,有多种触发方式。另外数字示波器有多种外设接口,如USB、RS232等,方便协同电脑一同处理波形。

综上, 如果你没有什么特殊的需求,建议选择时下比较主流的数字示波器。如果你平时测量的都是"实时"条件下或突发条件下快速变化的信号,或者测试余辉,推荐使用模拟示波器。

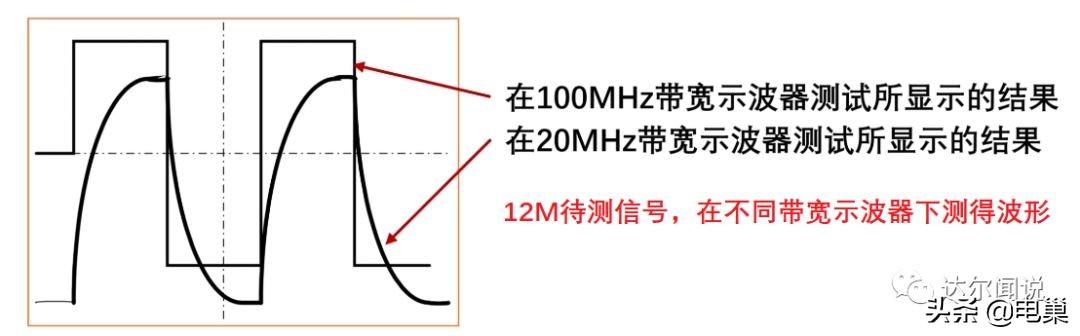

✦ 看带宽: 带宽决定示波器对信号的基本测量能力,以及能够测得的最高带宽。如果没有足够的带宽,示波器将无法测量高频信号,幅度将出现失真,边缘将会消失,细节数据将被丢失。

那我们怎么挑选带宽呢?(带宽一般定义为正弦波输入信号幅度衰减到 -3dB 时的频率,即幅度的70.7% 。)

首先我们要确定我们的待测信号是多少,然后再去针对性的选择:

如果我们测试的是模拟信号,一般选择示波器带宽应该至少是待测信号带宽的3倍。

如果我们测试的是数字信号,一般建议示波器带宽应该至少是待测信号带宽的5倍。

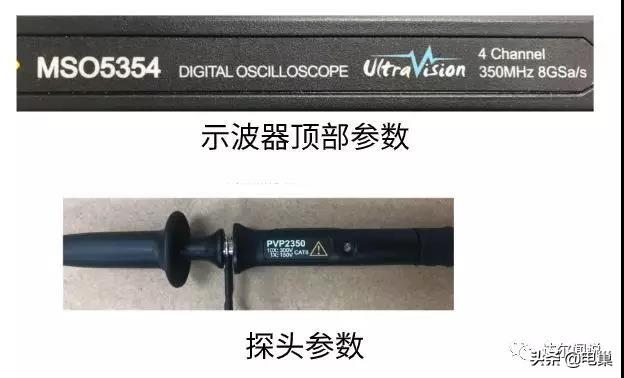

注意,以上提到的带宽是指综合了示波器本身和探头得出的系统带宽。

简单的说,如果示波器的本身是500MHz带宽,配的探头仅有100MHz,那测得的最高带宽也就只有100Mhz了。系统带宽,我们可以认为是示波器和探头之间的最低带宽,所以挑选示波器的时候,这2个数字都要注意查看哦!

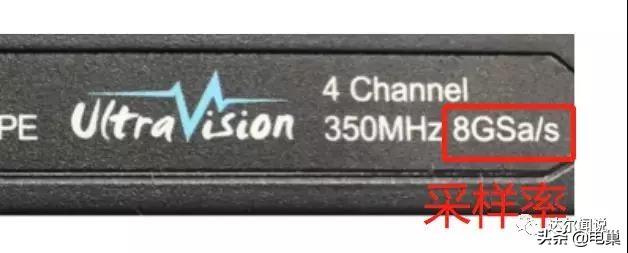

✦ 看采样率: 当示波器对待测信号进行测量时,被测信号经过示波器前端的放大、衰减等信号调理电路之后,信号就会经过数模转换器(ADC)转换为数字信号。采样率就是指示波器在对信号进行转换的时钟频率。采样率一般就在示波器顶部的参数中:

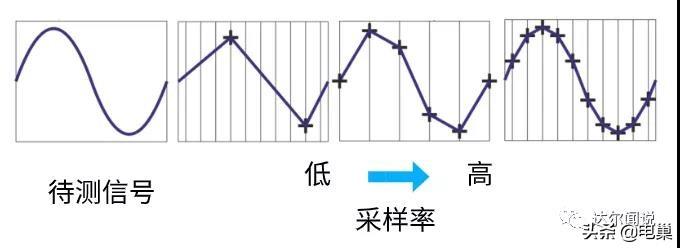

采样率越高,所显示的波形的分辨率和清晰度就高,重要信息和事件丢失的概率就越小,示波器就能还原出更真实的波形。下图反应的就是在不同采样率下,测得到的信号情况:

但是要牢记一点,如果示波器的采样方式为实时采样,那么示波器的采样率应该比被测信号的变化要快很多。

✦ 看存储深度: 存储深度是示波器所能存储的采样点多少的量度如果你需要不间断的捕捉一个脉冲信号,则要求示波器有足够的存储器以便捕捉整个事件。将所要捕捉的时间长度除以精确重现信号所须的采样速率,可以计算出所要求的存储深度。

存储深度和采样率共同决定了,你能存储多长时间的波形。

✦ 看价格: 从国产的Rigol平价示波器,到泰克顶端的,包括到现在流行的口袋仪器M2K、ES212等,都可以根据上面几点来对照着选择。

如果你只是小白上手,那市面上100MHz,500MSa/s带宽的示波器基本功能就可以了。如果你是资深工程师,接触的是复杂的测试环境,如高频信号,那就需要考虑高端混合信号数字示波器,当然是不会便宜的。

除此之外,示波器还有其他一些参数,比如通道数,正常四通道就能满足需求,当然随着通道数的增加,价格也是有所增加的。
