20种电工最常见照明灯接线电路图另附开关、插座安装技术交底

以下提供一些

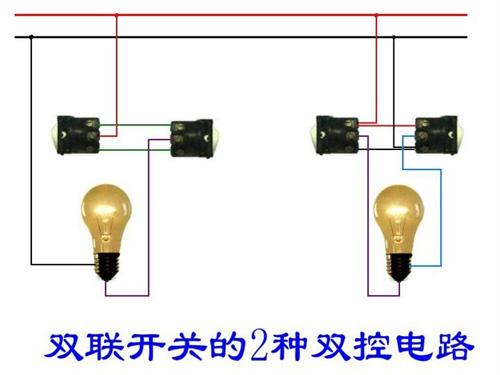

１、又联开关的两种双控电路

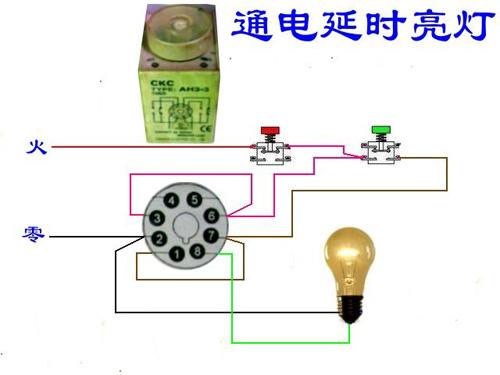

２、通电延时亮灯

３、桥式全波整流滤波电路

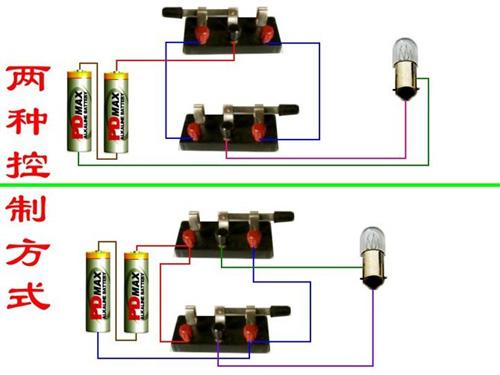

４、两种控制方式

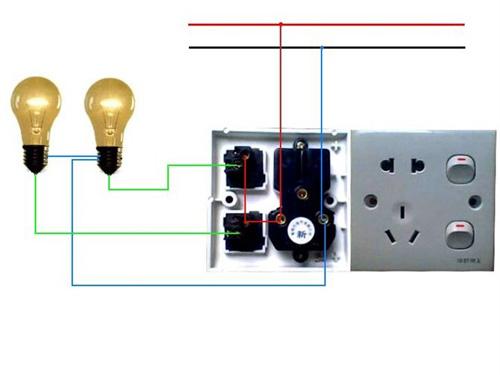

５、双灯双开关

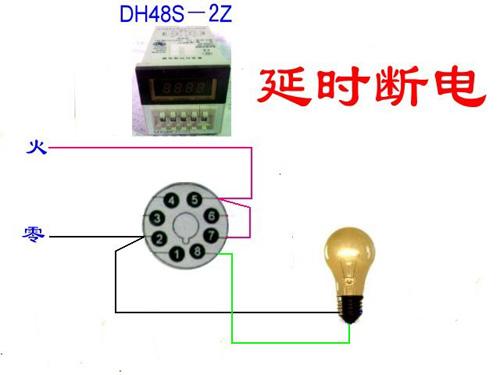

６、延时断电电路

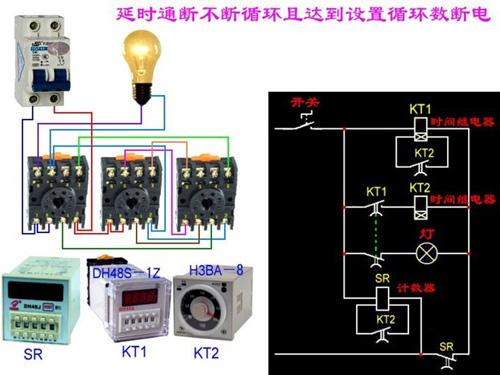

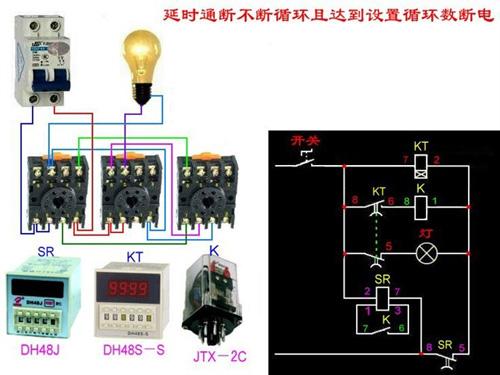

７、延时通断不断循环且达到设置循环数断电

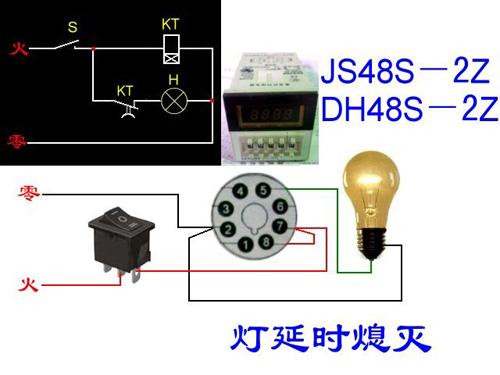

８、延时熄灭电路

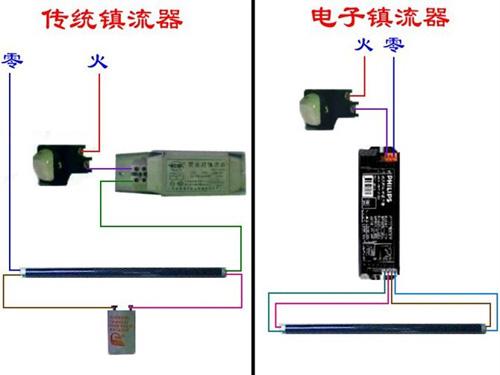

９、传统镇流器和电子镇流器

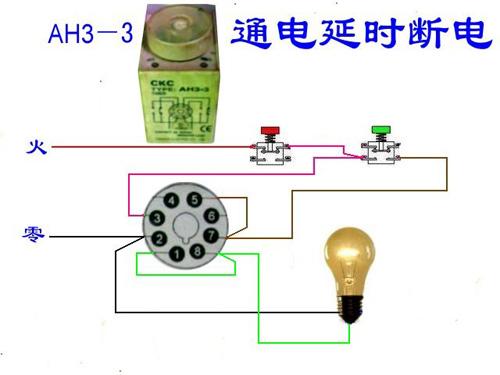

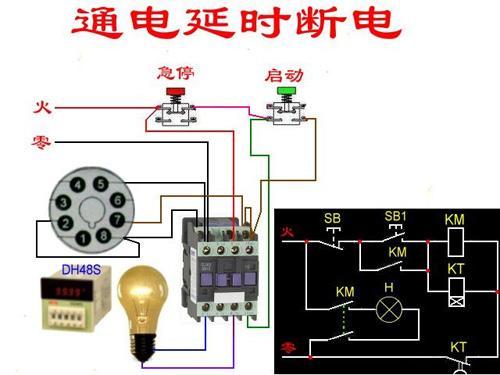

１０、通电延时断电

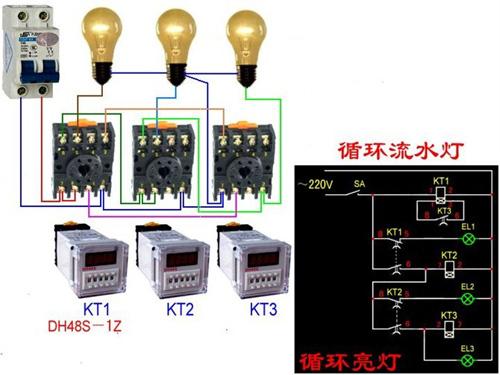

１１、循环流水灯

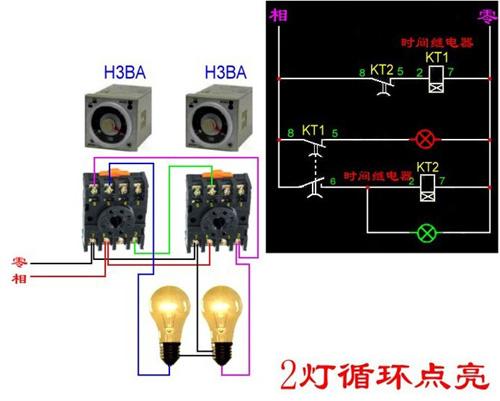

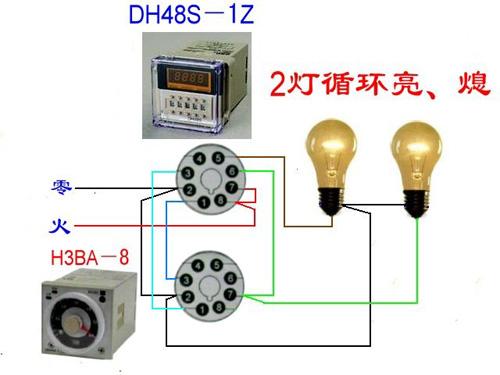

１２、两灯循环点亮

１３、延时通断不断循环且达到设置循环数断电

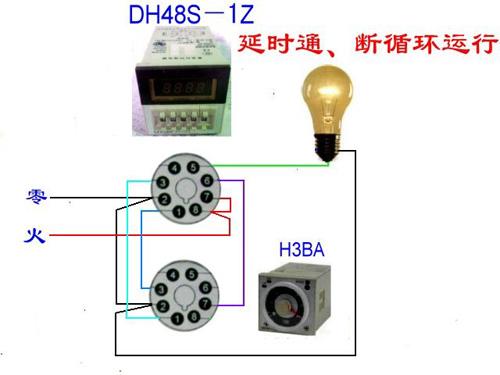

１４、延时通、断循环运行

１５、两灯循环亮和熄

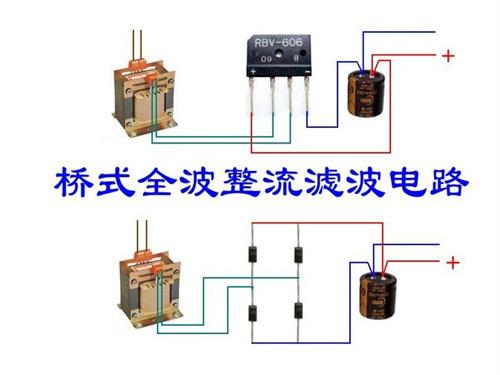

１６、桥式全波整流滤波电路

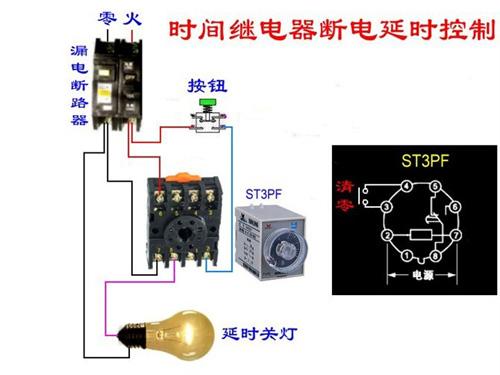

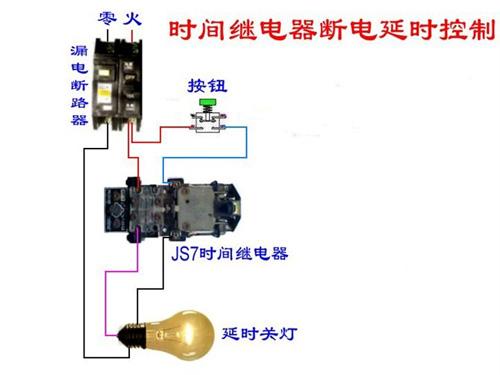

１７、时间继电器断电延时控制

１８、时间继电器断电延时控制

１９、通电延时断电

２０、通电延时亮灯

开关、插座安装技术交底

1 范围

本工艺标准适用于室内电气照明的开关、插座安装工程。

2 施工准备

2.1 材料要求：

2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证。

2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证。

2.1.3 塑料（台）板：应具有足够的强度。塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。

2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规范的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。

2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。

2.2 主要机具：

2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。高凳等。

2.2.2 手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。

2.3 作业条件：

2.3.1 各种管路、盒子已经敷设完毕。盒子收口平整。

2.3.2 线路的导线已穿完，并已做完绝缘摇测。

2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。

3 操作工艺

3.1 工艺流程：

清理

→

结线

→

安装

3.2 清理：

用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。

3.3 结线：

3.3.1 一般结线规定：

3.3.1.1 开关结线：

a 同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。

b 电器，灯具的相线应经开关控制。

c 多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。

3.3.1.2 插座接线：

a 单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线，见图3-67和图3-68所示。

b 单相三孔及三相四孔插座结线示意，见图3-69和图3-70保护接地线注意应接在上方。

c 交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。

d 插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。

3.4 安装开关、插座准备：

先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。

3.4.1 开关、插座安装：

3.4.1.1 一般安装规定：

开关安装规定：（a）拉线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。（b）扳把开关距地面的高度为1.4m，距门口为150～200mm；开关不得置于单扇门后。（c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于15mm厚的木台上。

3.4.1.2 插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）在儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.5m；（c）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（d）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。

3.4.2 开关、插座安装：

3.4.2.1 暗装开关、插座：

按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。

3.4.2.2 明装开关、插座：

先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。

3.4.2.3 开关、插座安装在木结构内，应注意做好防火处理。

4 质量标准

4.1 保证项目：

插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。

插座使用的漏电开关动作应灵敏可靠。

检验方法：观察检查和检查安装记录。

4.2 基本项目：

4.2.1 开关、插座的安装位置正确。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。

4.2.2 开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设。

检验方法：观察和通电检查。

4.3 允许偏差项目：

4.3.1 明开关，插座的底板和暗装开关、插座的面板并列安装时，开关，插座的高度差允许为0.5mm。

4.3.2 同一场所的高度差为5mm。

4.3.3 面板的垂直允许偏差0.5mm。

检验方法：吊线、尺量检查。

5 成品保护

5.1 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。

5.2 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。

5.3 其它工种在施工时，不要碰坏和碰歪开关、插座。

6 应注意的质量问题

6.1 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。

6.2 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。

6.3 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。

6.4 固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。

6.5 同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。

6.6 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。

6.7 开关、插座面板已经上好，但盒子过深（大于2.5cm），未加套盒处理，应及时补上。

6.8 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者采用LC安全型压线帽压接总头后，再分支进行导线连接。

7 应具备的质量记录

7.1 各型开关、插座及绝缘导线产品合格证。

7.2 开关、插座安装工程、预检、自检、互检记录。

7.3 设计变更洽商记录、竣工图。

7.4 电气绝缘电阻测试记录。

7.5 电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。

维修电工识读电气线路图的基本方法

维修电工识读电气线路图时，可结合以下几方面的内容去看图。

1.结合电工、电子技术的基础知识在各种输变配电、电力施动、配电检测用仪器仪表、照明、家用电器等的电路或线路连接关系都是依据它们的工作原理，按一定的规律合理地连接在一起的，而这种合理的连接都是建立在电工与电子技术理论基础上的。因此，要想迅速、无误地读懂电气图，具备一定的电工、电子技术的基础知识是十分必要的。例如，电力拖动常用的三相鼠笼式异步电动机的双向控制(即正、反转控制)，就是基于电动机的旋转方向是由三相电源的相序来决定的原理，采用两个交流接触器或倒顺开关来实现的，它是通过改变提供给电动机电源的相序，来达到正、反转控制目的的。

2.结合典型应用电路典型应用电路是其典型应用时的基础电路，这种电路的最大特点是既可以单独应用，也可以进行扩展后应用。电气线路的许多电路都是由若干个典型应用电路组合而成的，常见的典型应用电路有电动机启动、制动、正反转控制、过载保护、时间控制、顺序控制及行程控制等电路。

因此，熟悉了各种典型应用电路，在识读电气图时，就可以将复杂的电气图划分为一个一个单元的典型应用图，由此就能有效、迅速地分清主次环节，抓住主要矛盾，从而可以读懂任何复杂的电路图。

3.结合电气元器件的结构和工作原理电气线路都是由各种电气元器件和配线组合而成的，如配电电路中的熔断器、断路器、互感器、负荷开关及电能表等;电力拖动电路中常用的各种控制开关、接触器和继电器等在识读电气图时，如果了解了这些电气元器件的性能、结构、工作原理、相互控制关系及其在整个电路中的地位和作用，对于帮助尽快读懂电气图很有帮助。

4.结合有关图纸说明图纸说明表述了该电气图的所有电气设备的名称及其数码代号，通过阅读说明可以初步了解该图有哪些电气设备。然后通过电气设备的数码代号在电路图中找出该电气设备，再进一步找出相互连线、控制关系，就可以尽快读懂了该图，同时也可以了解到所识读电路的特点和构成。

5.结合电气图形符号、标记符号电气图是利用电气图形符号来表示其构成和工作原理的。因此，结合上面介绍的电气图形符号、标记符号读图，就可以顺利地读懂任何电气图。
