图解对讲机解剖技巧一：拆卸篇

做为对讲机专业用户，不会拆卸怎么行，让我们一起看看小编是如何实战解剖对讲机的。

【先打预防针】：胆大心细，万万不可“一招鲜，吃遍天。”，拆机前最好先咨询专业人员。

【注意】操作时，请确保握紧机器。

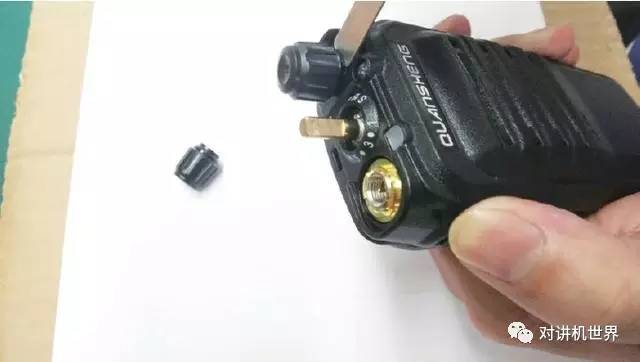

1、用一个平面钢片或其它平面的工具，分别插入开关和信道旋纽内，适当用力上撬。

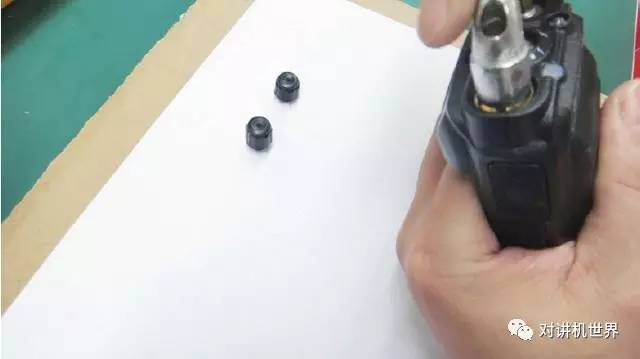

2、将专用的十字扳手，套入天线头的凹槽内，逆时针方向旋开。

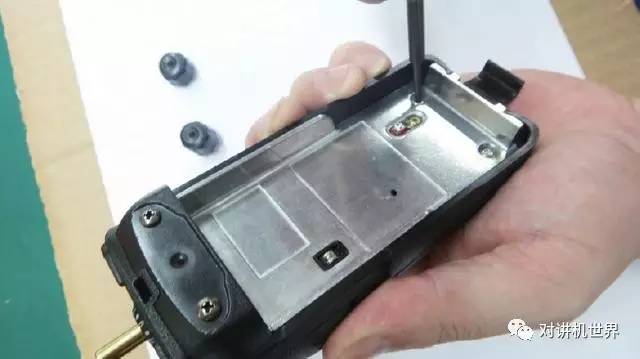

3、用内六角螺丝刀，逆时针方向旋拧，卸下铝板的两个螺丝。

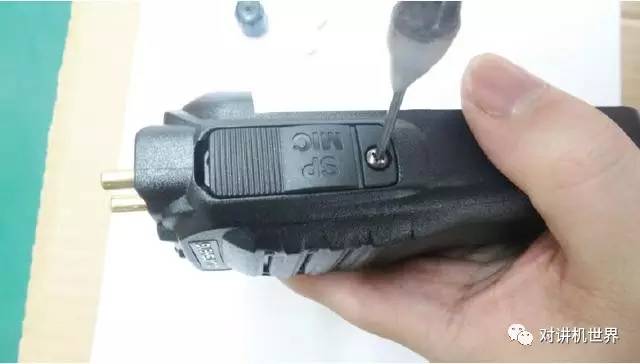

4、用十字螺丝刀，按逆时针方向，旋开防水盖的螺丝。

5、捏紧电池扣，向上拉45度角。

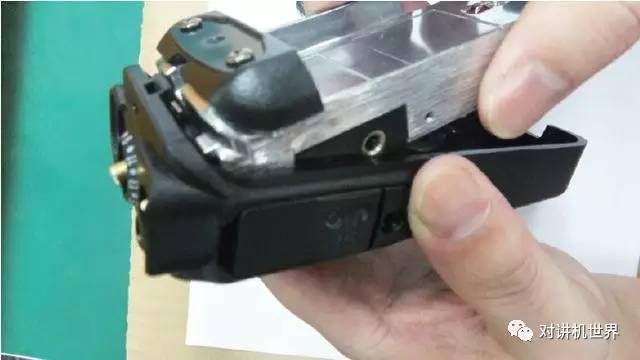

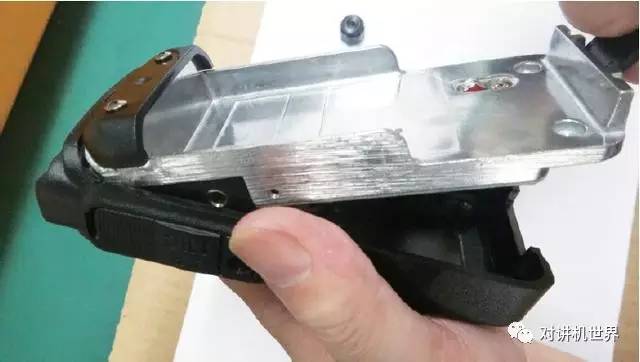

6、握住机器铝板两侧，向后轻轻拉，打开机器。

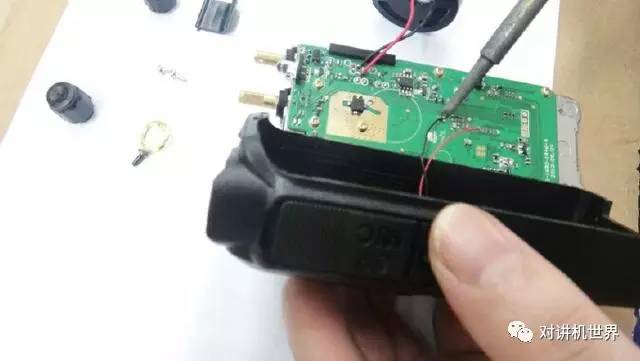

7、手握面壳，找到送话器的线，用电铬铁焊开，可避免拉断或拉坏送话器。

8、将专用（或合适的）工具，套入开关和信道旋纽的凹槽内，逆时针方向旋开。

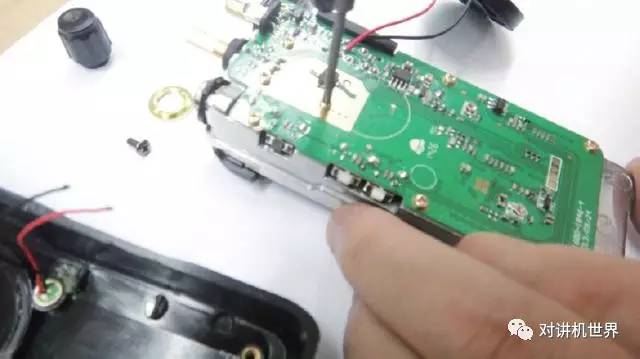

9、用十字螺丝刀，逆时针方向旋拧，分别将板上的螺丝取下。

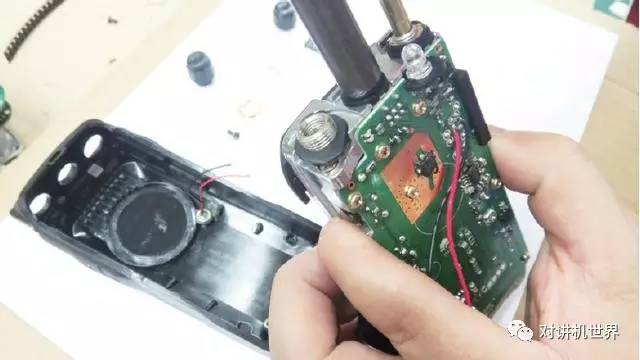

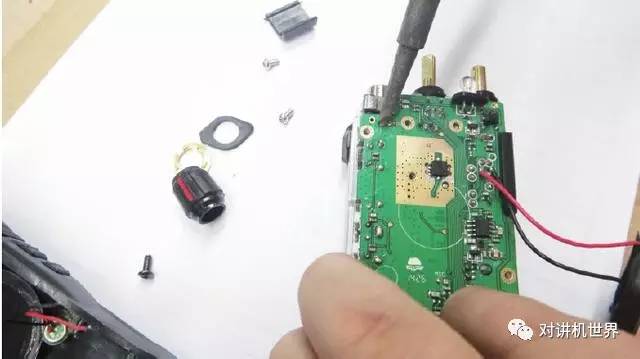

10、用电烙铁焊住天线头的焊点，向上拉起电路板。

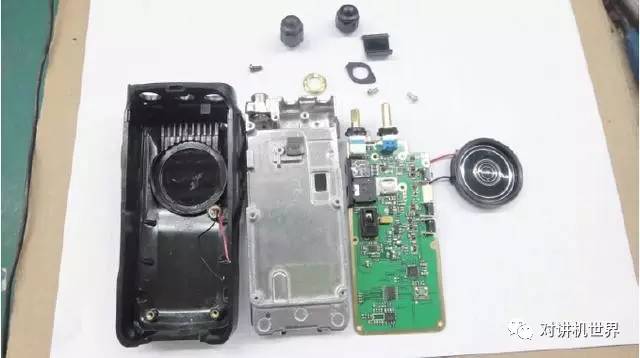

11、拆卸完成。

当玩具玩还是不错的！34元的宝锋S88对讲机拆解

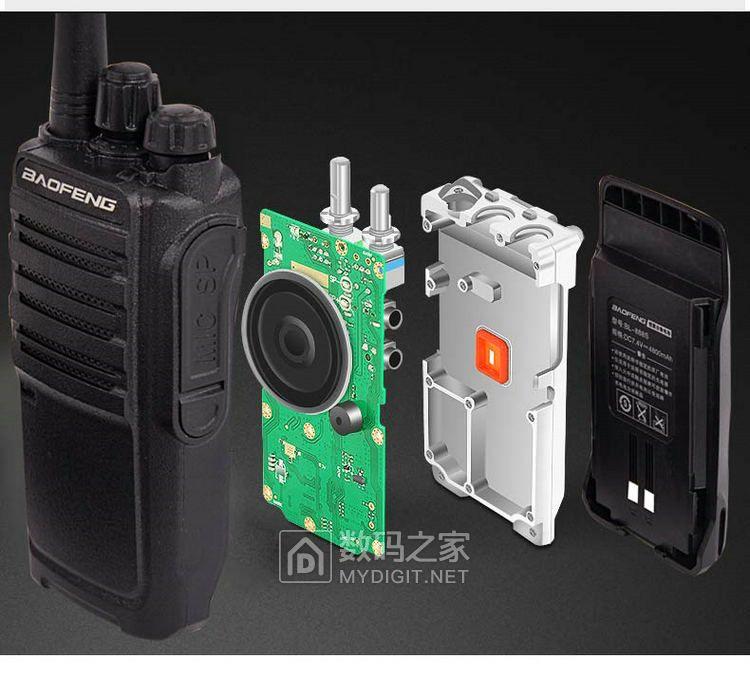

商家宣传图，这几天交易区很多

我的S88今天才收到，简单看了一下，确实如卖家所说很垃圾啊，不过也算对得起这34块钱1对。拆开看一下电路感觉功率再怎么说也比409M的0.5W免照公众对讲机强。1846S芯片的，接收反应依然是那么慢。充电器电路和山寨手电的充电器一样，输出电压4.8V，略高了。

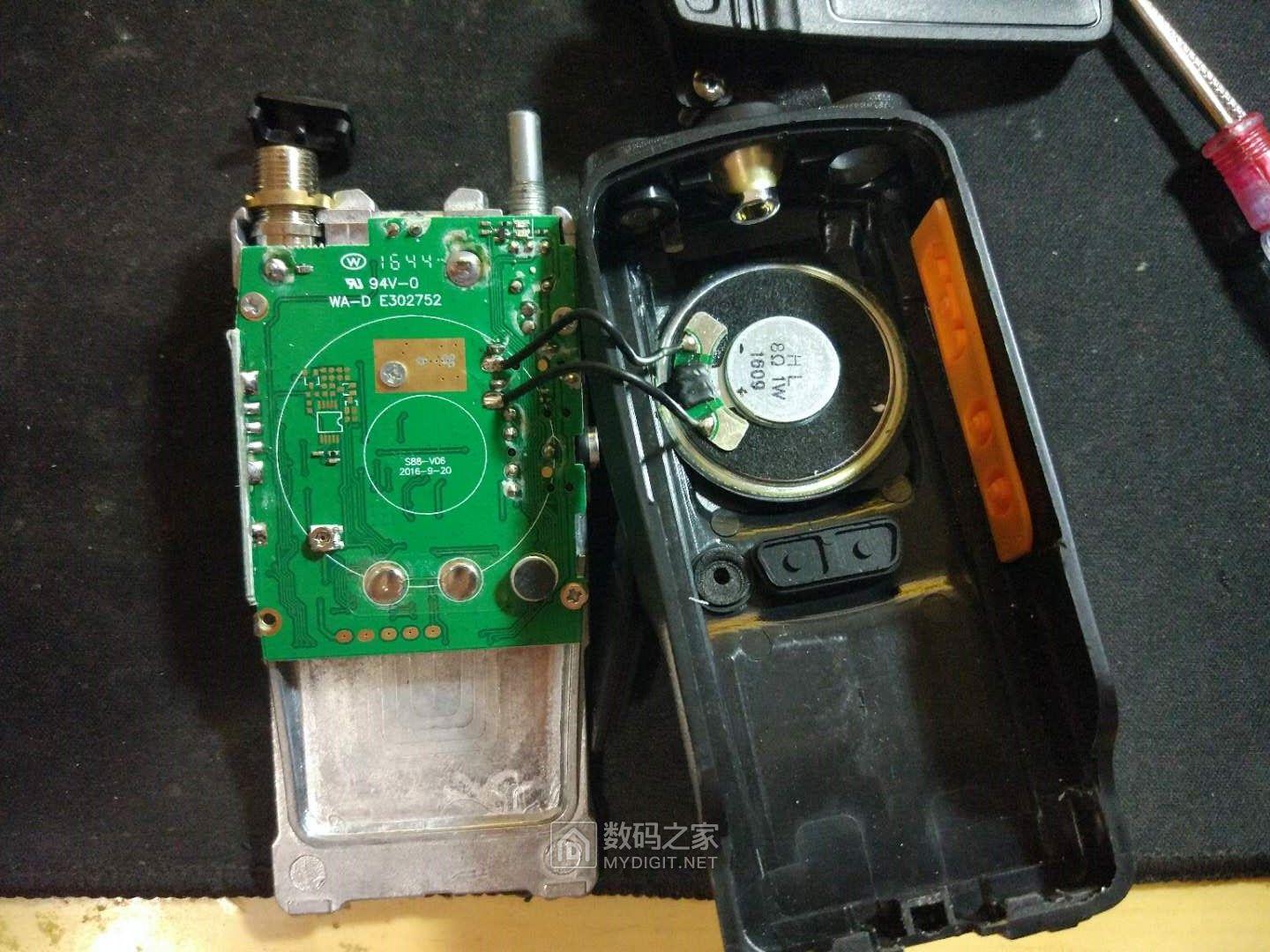

这是刚拆开的样子。拆的时候卸下背夹，拿下背夹螺丝处盖板，然后拔下音量旋钮，拧下音量旋钮内的螺母，然后拿一字改锥撬对讲机底部铝板附近，注意胆大心细，壳子比较紧，耳机插座那可能会卡住，与前壳分离后不要大力往下拽，以免把喇叭线拽断。

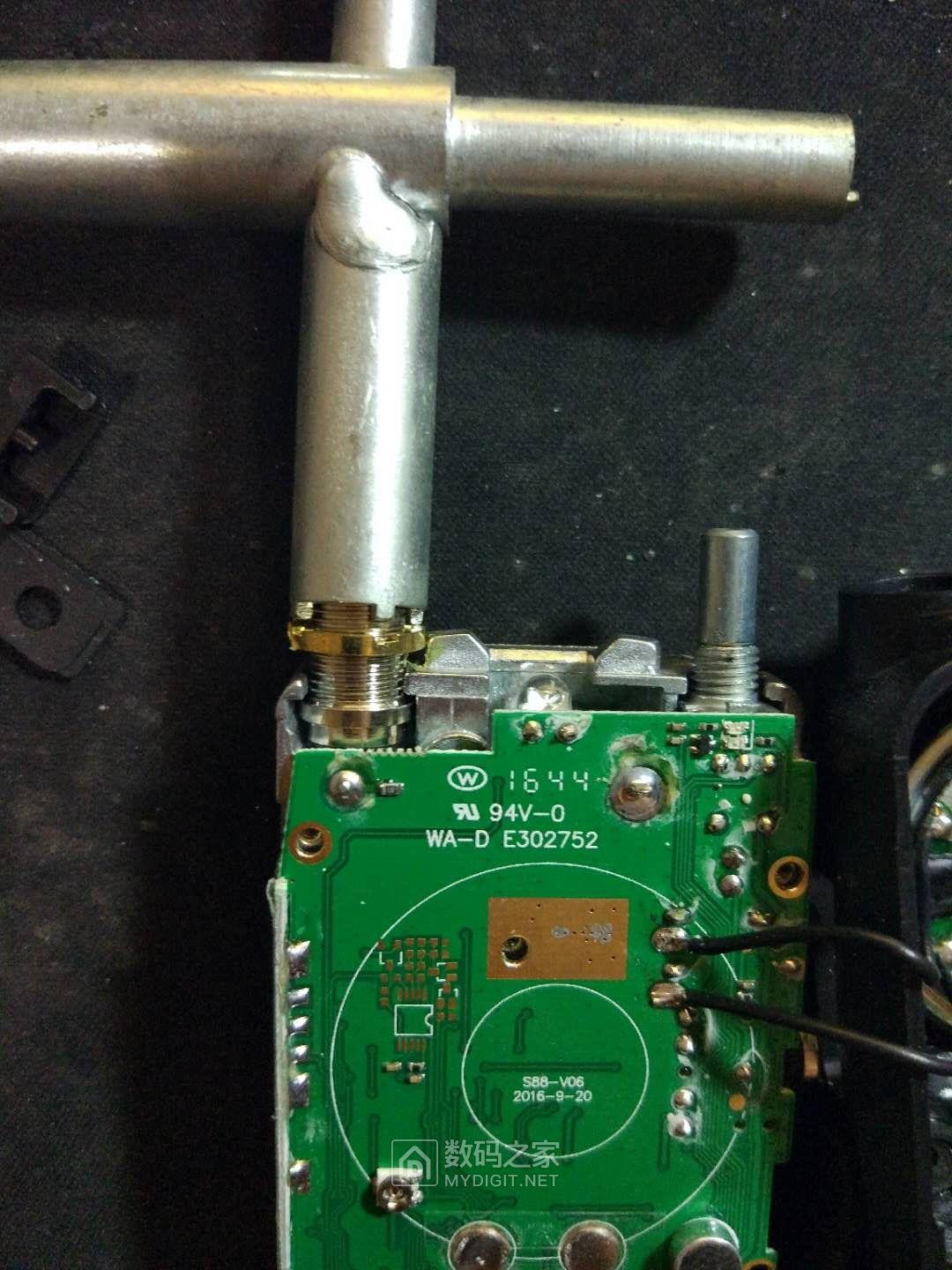

天线座上的螺丝有704胶，直接拧不下来，还是上专用工具好使。拆下四颗小螺丝并拧松天线座螺母后，电烙铁烫开音量旋钮附近的正极大焊点，电路板就可以取下来了。

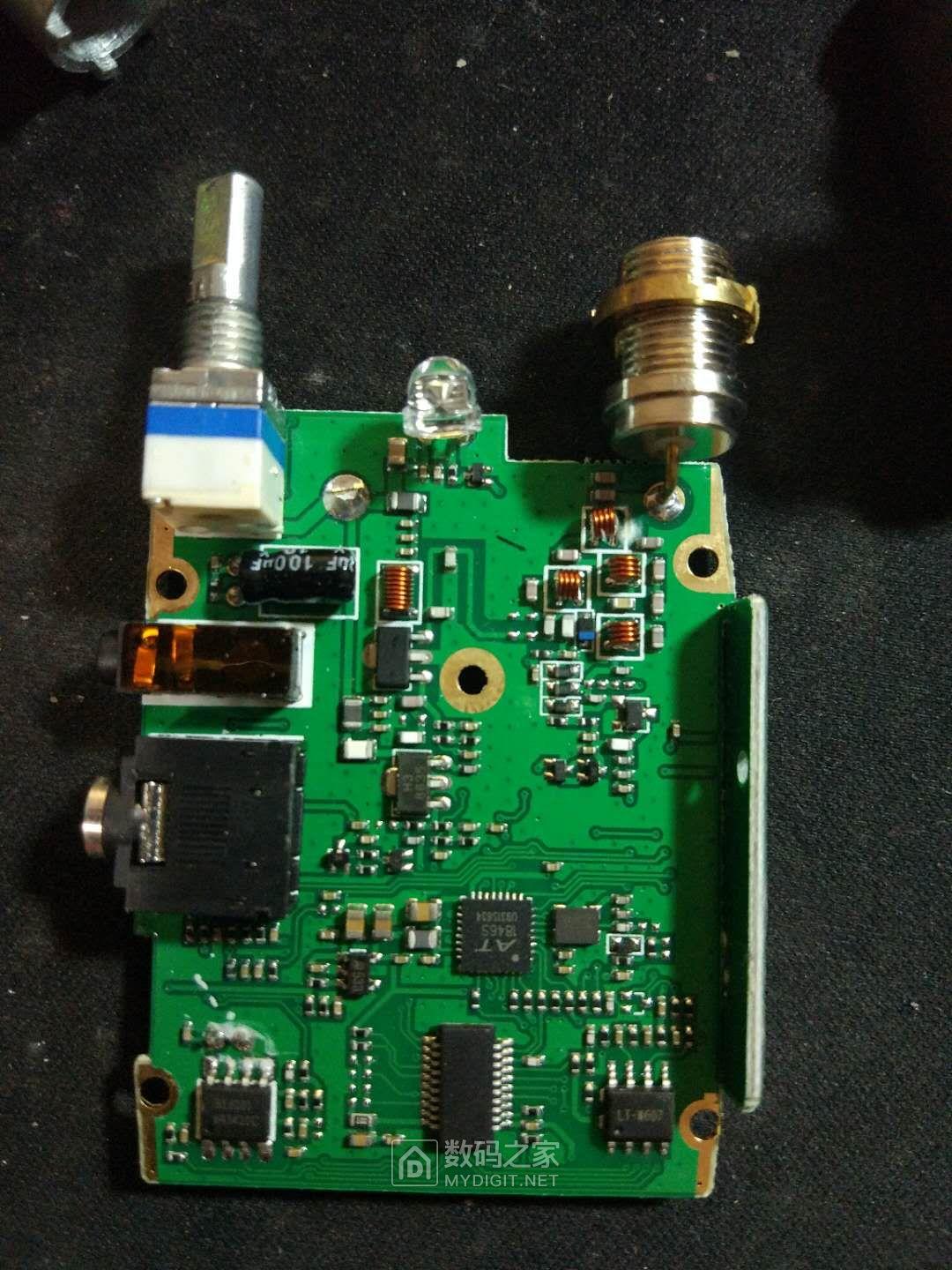

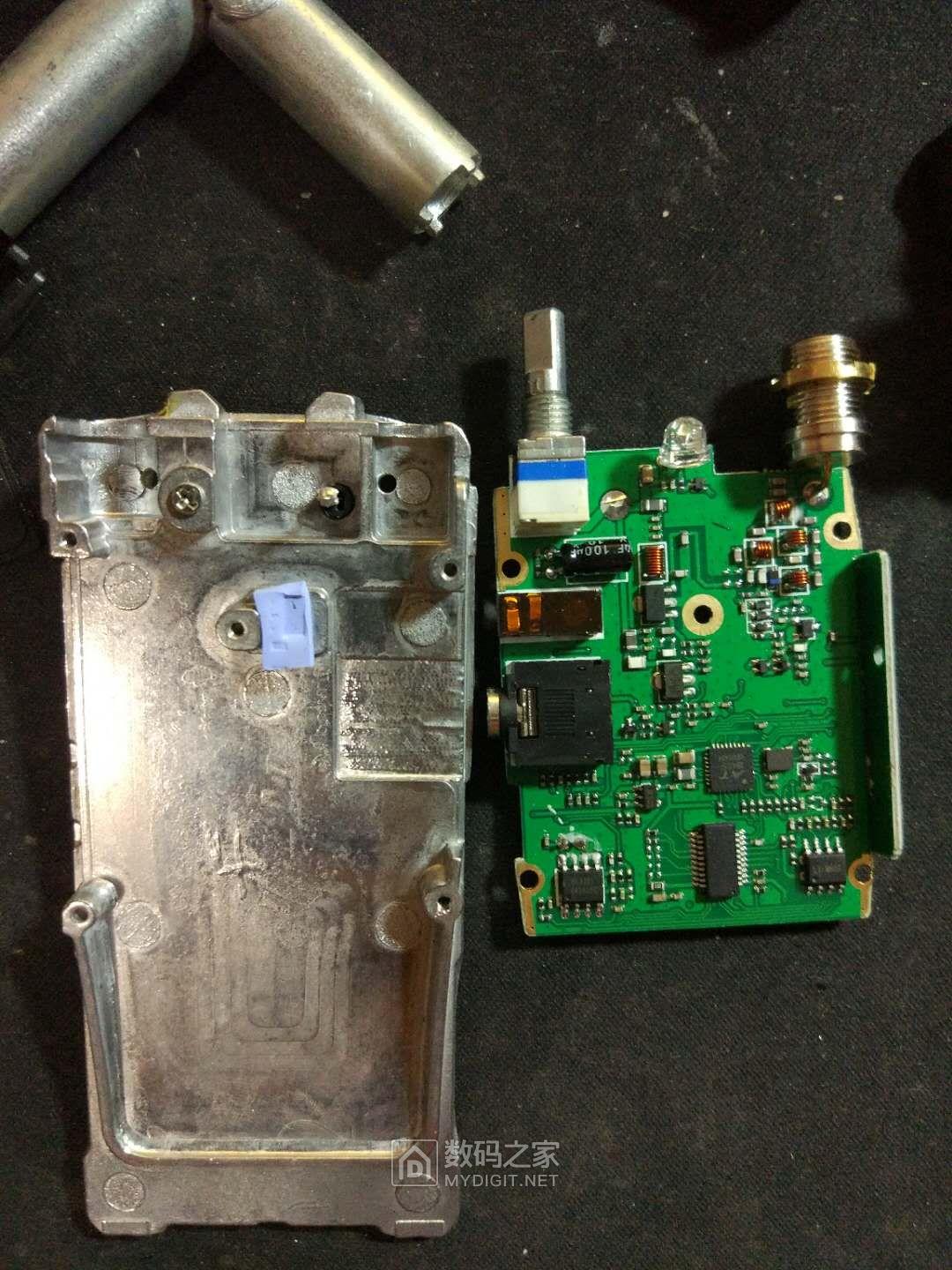

电路板取下来了，可以看到标准的1846S结构

左下角是BL6281的音频功放芯片，理论上能上1W的功率；中间没有型号的应该是主控单片机；右下角应该是语音芯片，也就是报“开机、频道号”等语音内容都在这个芯片中；主控单片机正上方就是对讲机核心的RDA1846S芯片了，模拟信号收发完全靠这一片芯片完成；耳机插座附近两片SOT23封装的是高频推动和功放，推动H3，功放H8，只查到H3好象是KSC2757，H8查不到信息，不好估算发射功率了；天线座正下方的电路是负责收发切换和高频放大的，有一颗R25（贴片3355）.整个电路结构就这样了，和一般对讲机基本一样，缺点是发射部分无自动功率控制，接收部分电路简化。理论上来说接收比较容易受干扰，并且调谐元件不多，接收效果全靠1846S了，发射部分功率受电池电压影响较大，因为无自动功率控制，不接天线发射更容易烧功放。

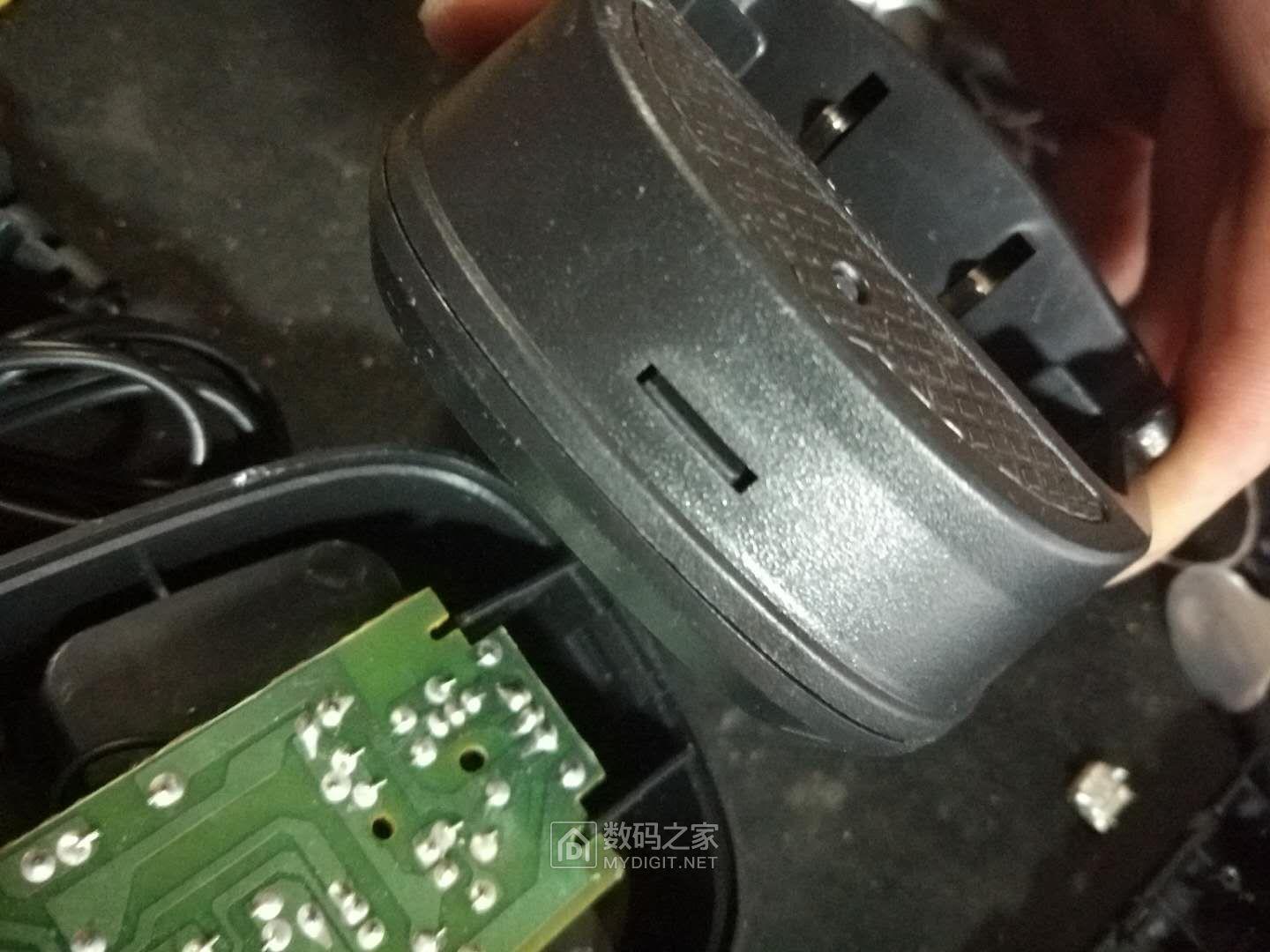

这是充电器拆开。注意解开螺丝撬的时候小心点，图上一横条这地方有卡口，最好在电源进线处撬。

充电器背面，220V进线差一点就短路了。

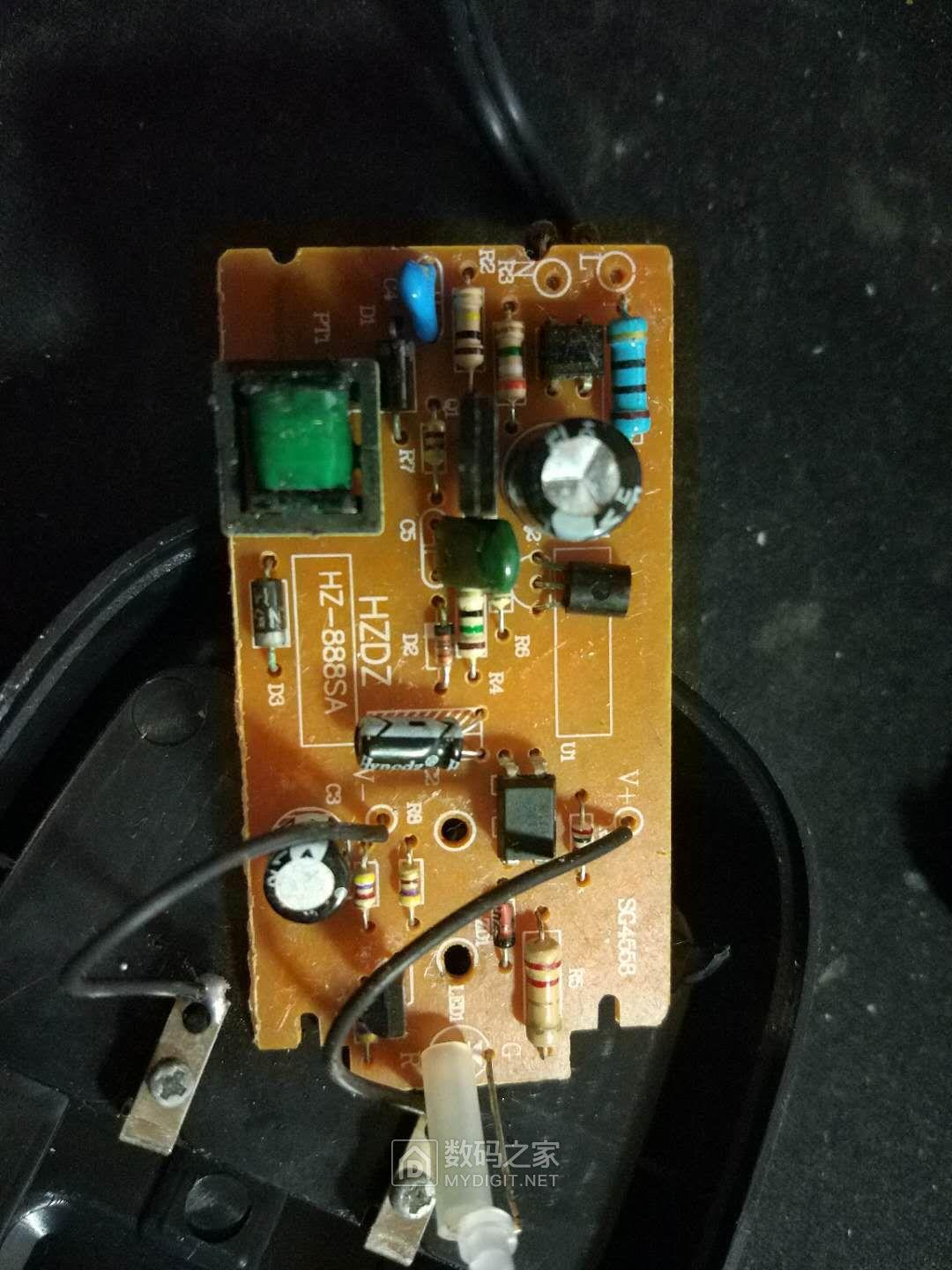

充电器正面，13003的功率管，稳压管+光耦稳压。电路结构和山寨手电山寨手机充电器完全一致。充电保护全靠电池内部保护板了，建议充电时多看着点，充满绿灯后赶紧拔下来，否则电池过充。

谢谢观看！

浏览更多精彩内容请登录数码之家网站

技术交流请联系原作者

作者：zns1025

本文来源：数码之家
