中兴2400改可调电源，120伏可调#电子电工

中兴2400改可调。

这期视频来改中兴2400可调电源。这是配件发过来了，这是前面板和显示屏，这是控制板排线和电源尾插，这是一些配件，电容、二极管。用套件改也是很简单，主要就是把电源的输出改成全桥整流，只要有一定的焊接技术，有一把大功率的电烙铁都可以改好。

·现在把电源拆开，电路板就拆出来了。这是主板，这是原来的控制板，把控制板换成套件里面带的小板，原来的板子就不再需要。这是Emi滤波小板，这个是改125可调，改60伏可调就会比较容易。改125可调就需要把滤波电容换掉，以及整流二极管都换掉。

·还有就是需要把开关变压器拆下来改动一下，现在看一下都需要改哪里。首先这边有一个二极管，把二极管拆掉或者是剪断都可以。这边也有一个二极管，把二极管拆掉或剪断也是可以，这两个都是剪断了。

·这边有两个小的电容，把这两个电容拆掉，这两个电容拆掉之后这里就不需要再装。在这边有一个小的电容，把电容拆掉，换上大一点的电容。这个是两微法无极性电容，焊到这边和这边，也就是输出端的正负极上面。这个是无极性电容，不需要分正负极，这样焊到这边。

·把输出端的三个滤波电容换掉，换成耐压更高一点的，换的是耐压160伏，原来它的耐压是63伏。这三个电容换好之后，把这边这两个二极管还有这两个拆掉，换上套件里面带的这四个。

·这边二极管拆掉之后再来拆开关变压器，现在这边二极管先别装，因为这样装上之后再拆开关变压器的时候，这样来回翻板子，二极管容易搞坏。先把变压器拆下来，还有这边排针也需要拆掉，变压器就拆下来了。

·看一下变压器怎么改，把第一个引角和第三个引角上面铜线拆下来，然后把铜皮分开，铜皮总共有四层，分开之后两两焊到一起，变压器就分好了。

·把第一根引角上面铜线拆下来，第三根引角上面铜线拆下来，铜皮分开，两两的焊到一起，然后拆下来，这两根铜线一会就焊到铜皮的焊孔里面。

·铜皮分好之后要套一下绝缘管，做一下绝缘，铜皮就甩到一边，这样就可以。

主板的终于改好了，最难改的就是开关变压器，如果想改电源一定要有一把大功率的电烙铁，而且还要一定的焊接技术，光改主板就花了两个多小时。如果想改60伏可调，就不需要拆变压器和换电容那样的，基本上都可以自己改好。

电容上面还有开关变压器这边都打了硅胶，还有原来主滤波电容上面也打了硅胶固定，然后就是改电源尾插。

闲置的台式机电脑电源别扔了，可以拿来改0-30V可调电源

家里闲置的电脑，放在角落里落满了灰尘，卖废品不值钱，丢掉却又可惜，不过没关系，喜欢动手的小伙伴们一定不会让它成为没用的垃圾，台式机的电源可以拆出来变废为宝，我们可以把它改造成0-30V的可调电源，今天我就教大家如何变废为宝。

首先我们把电源拆出来，打开外壳，观察一下电源的内部，首先要确认一下是否有LM339和7500（或者TL494）这两个芯片，因为这两个芯片是是否可以改可调电源的关键（老电脑采用这种芯片方案的较多）。

左边的是LM339，右边是7500芯片

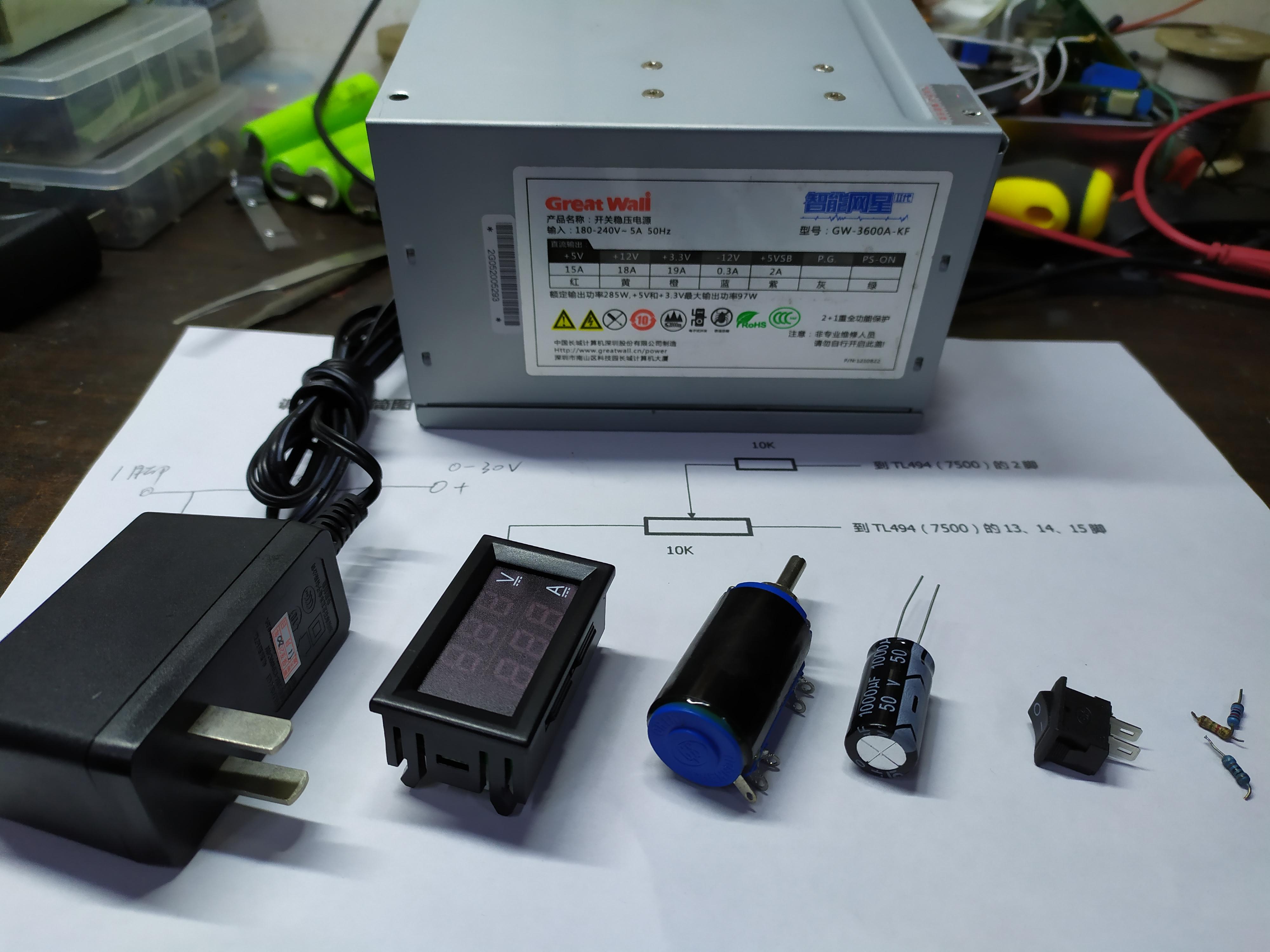

下面我列出改可调电源所需的材料：

1、 采用LM339+7500(TL494)芯片的台式机电源

2、 10K可调电位器一个，最好是精密多圈电位器

3、 50V1000UF电容一个

4、 双显数字表头1个

5、 15K色环电阻1个,10K色环电阻1个

6、 100K色环电阻1个

7、 9v或者12v的充电器一个（给风扇供电）

要准备的材料

改装步骤

1.首先把台式机电源的输出线全部拆掉，保留绿线，将绿线对地短接（绿线是电源开机线）

2.把除了黄线+12v元件保留以外，把的+3.3V，-5V，+5V，-12V上的元件全部拆掉，从输出端往回拆，一直拆到散热片上的两个肖特基整流管，只保留+12v整流管。

3.把+12V原有的滤波电容换成耐压30V以上的。

4.断开TL494（7500）1脚和2脚的原有电路及采样电阻,只保留电容。

5.断开到LM339 5脚的电路(5脚是保护电路，改动调压电路会触发保护造成无电压输出，所以要断开)。

6. TL494的1脚接一只15K的色环电阻到地，同时接一个100K色环电阻到可调电源的输出端。

7. 10K可调电位器的中间脚串联10K色环电阻（如果发现不能从0V起调可以改为1K）连接到TL494（7500）的2脚，电位器的另外两个脚，一个接地，另外一脚接TL494（7500）的13、14、15脚，这三脚是连在一起的（有5v基准电压）。线路连接如果没错的话开机就可以调压了。

8.原有风扇额定电压12v的，不能直接用在原电路中，可以用9-12v充电器模块并联到电源的总开关上，作为散热风扇的电源。

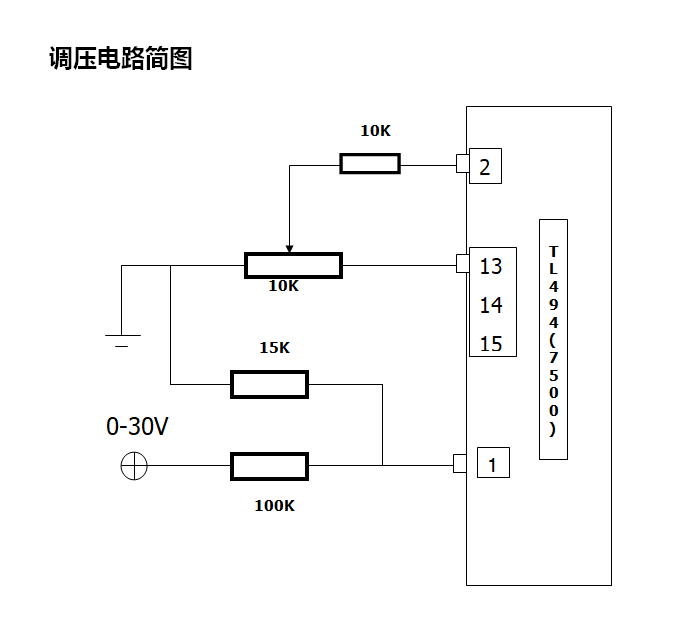

我用word画的原理图

电路调试过程中如果发生啸叫可以在2脚和地之间并联一个103的瓷片电容。

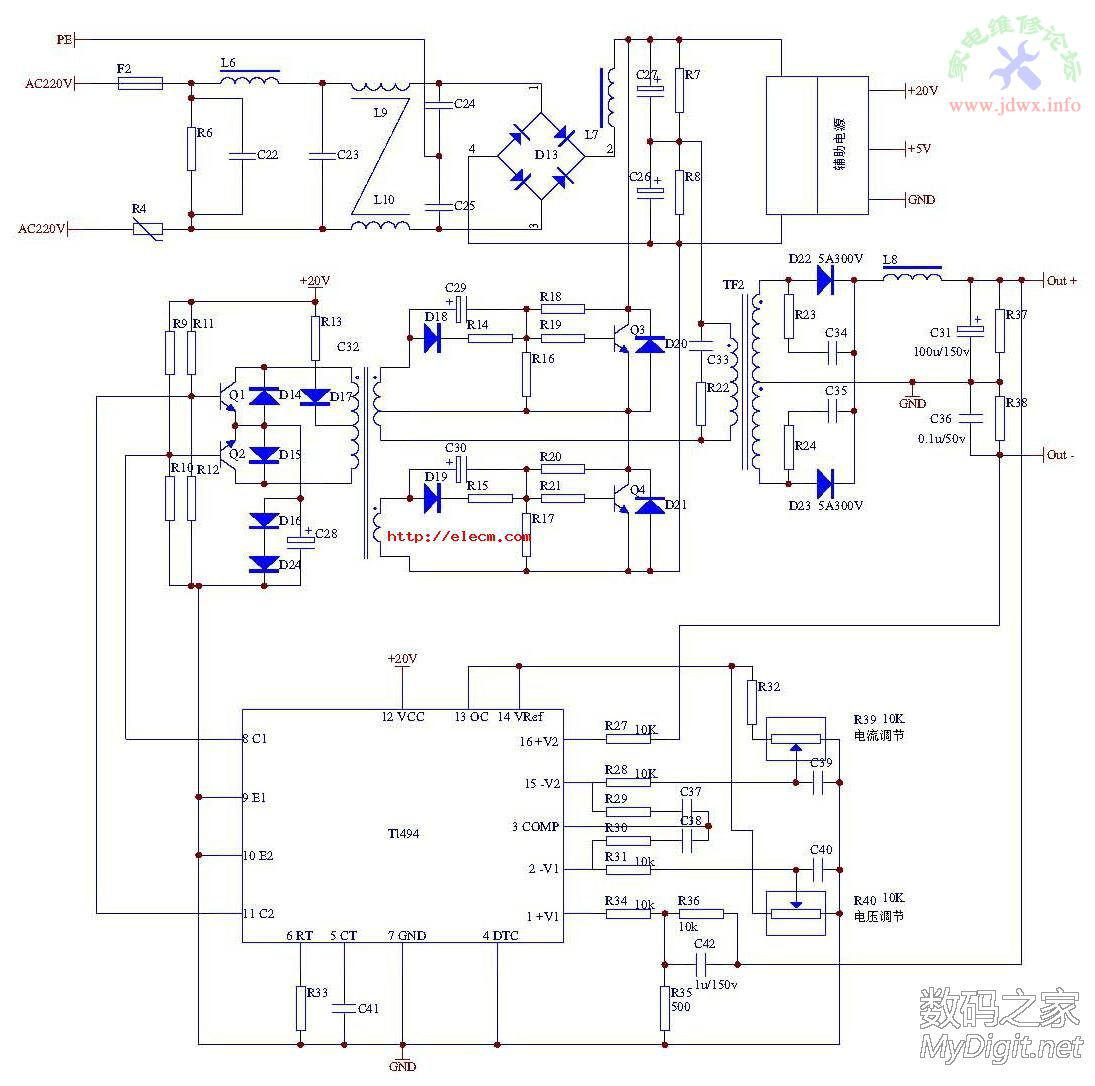

再放一个网上经典的改装图，可以实现调压调流

电路调试满意后就可以根据实际情况在外壳上开孔，美观度就看小伙伴们自己的审美和动手能力了！

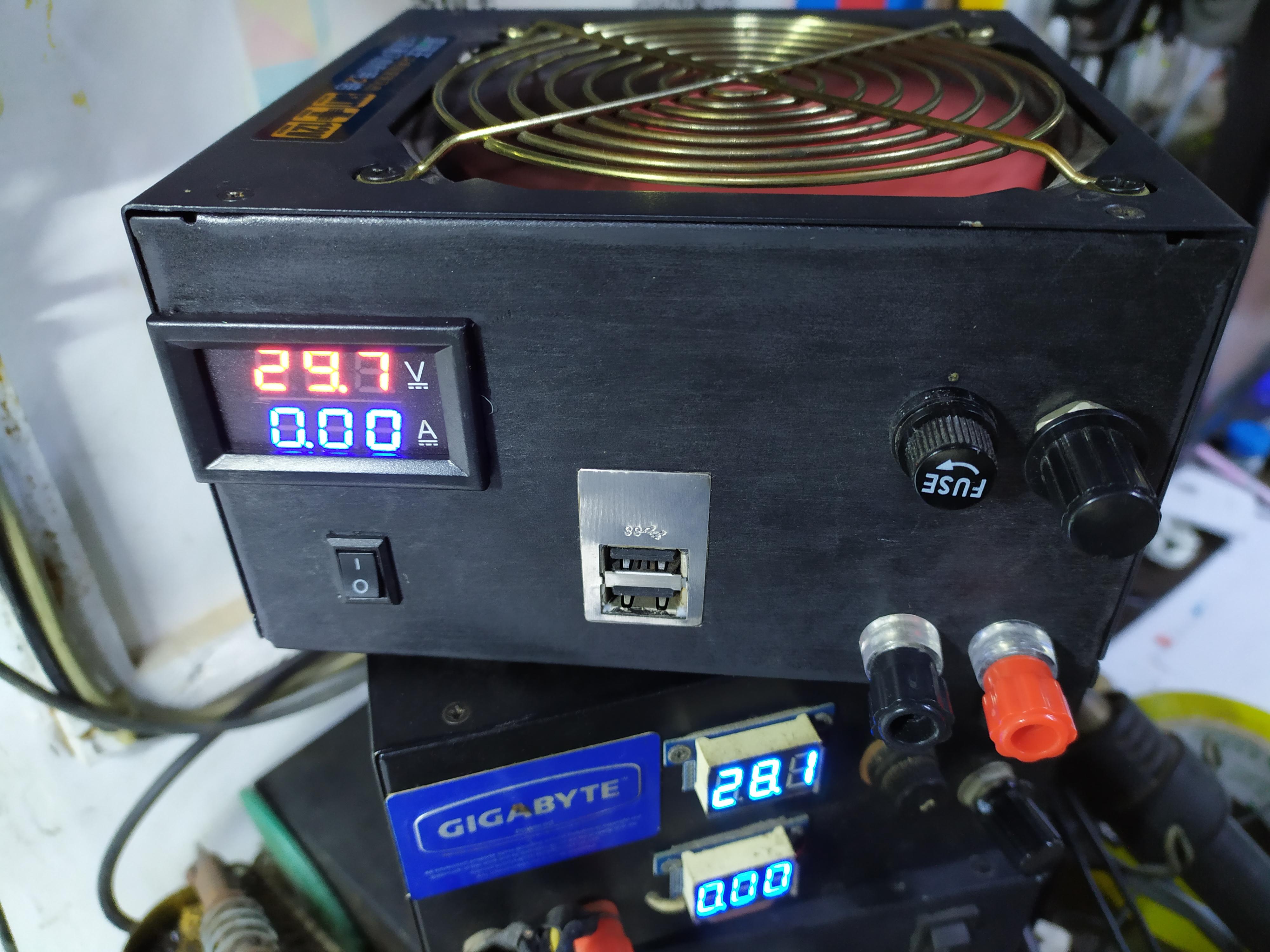

下面附上我自己改装的两个可调电源。另外可以点击我改装成功的测试视频

我自己正在用的两个电源，下面那个丑的已经用了6年

ps：亲爱的小伙伴们，改装可调电源并不能一次成功，需要边调试边分析边实验，不要气馁，相信在我们的热情和执着下一定能够成功！
