意大利货也不差！拆解维修23年前的意大利ES变频器

变频器是现代工厂最重要的驱动装置，除少数工况外，变频调速早已经取代直流调速、电磁调速成为电机调速主流。我国大约是从1998年开始应用通用变频器逐步至规模性取代电磁调速成为主流，从此进入变频器时代。巨大的市场需求创造了众多的自主品牌，普传系占据了自主半壁江山，大浪淘沙，许多品牌销声敛迹，淹没在历史长河中。目前的自主通用变频器品牌众多，如汇川、英威腾、欧瑞、希望森兰等都做得不错，另外一大批小功率廉价山寨变频器发展也不错。

这台意大利ELETTRONICA SANTERNO SINUS/SD 1.5M 1.5kW变频器是随2套成套纺织设备于1994--95年进入我国的，一直在现场工作。前两年故障多发，多台变频器逐步被替换下来，目前还有2台在正常使用。直到前不久我到现场才发现了这些变频器故障发生的真正原因，该工厂1995年由意大利工程师现场安装调试，一直正常运行。前几年城市发展，纺织厂搬迁到新的工业园区，安装师傅显然是“二把刀”，零（线）、地（线）不分，工厂供电线路极其混乱，导致给这些单相220V变频器供电的零线电位偏移不稳定，使有的变频器供电电压过高，导致变频器过压保护元件损坏，变频器就被更换了下来。新换的变频器都是3相380V，所以这个故障点一直没有消除。结果就是电工师傅认为是变频器年久老化，今天坏一台，更换，过段时间又坏一台，再换。

这次变频器出现偶发报警，复位又能开机。我到现场也折腾了不少时间，也一度怀疑变频器本身的问题，关键是变频器报警后显示的代码不认识，年代久远，变频器使用手册网络官网上也没找到（直到最后维修变频器才发现有英文选项），代码不认识呀！估计是意大利文，可惜百度也翻译不出来，好不容易才发现了零线电压不稳定导致故障的真实原因。把零线问题解决了，故障也就排除了，变频器又恢复了运行。

这台变频器是纺织厂原来更换下来的，我拿过来维修，发现做工真的不错，二十多年前的意大利货质量真的不错。硬件维修到比较简单，就是测试花了许多时间，由于没有说明书，后来发现有英文选项才方便了许多，基本搞懂了外部接口功能和参数设置选项功能，不得不佩服老牌资本主义发达国家的工业水平。

上图：

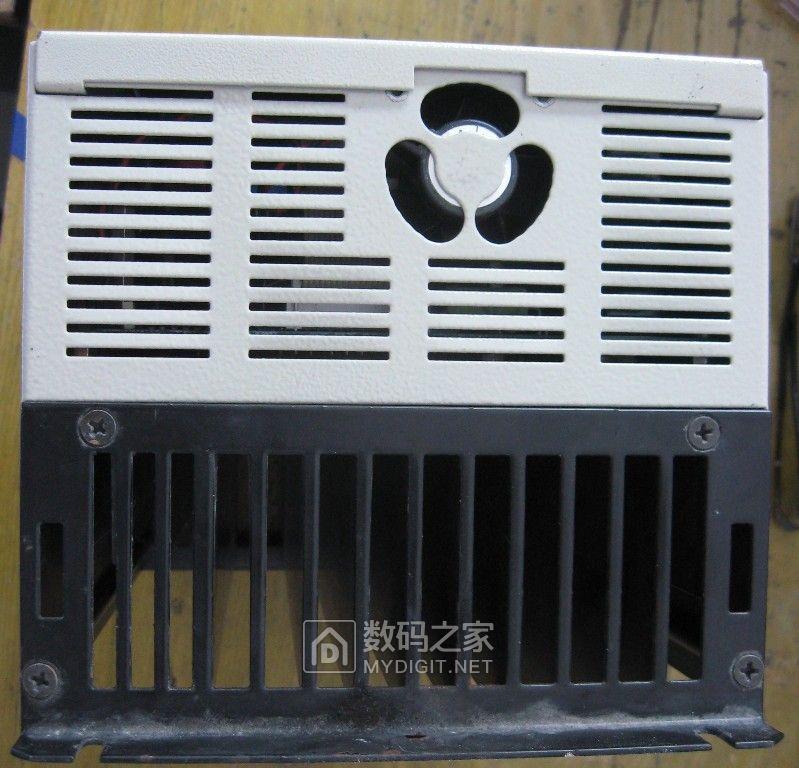

外观方方正正还挺漂亮的，钣金工艺良好，显示屏是液晶的。

看机器编号，94年出厂。

散热风机是给内部散热的，功率模块散热铝板没有安装风机强制散热，依靠通风自冷。

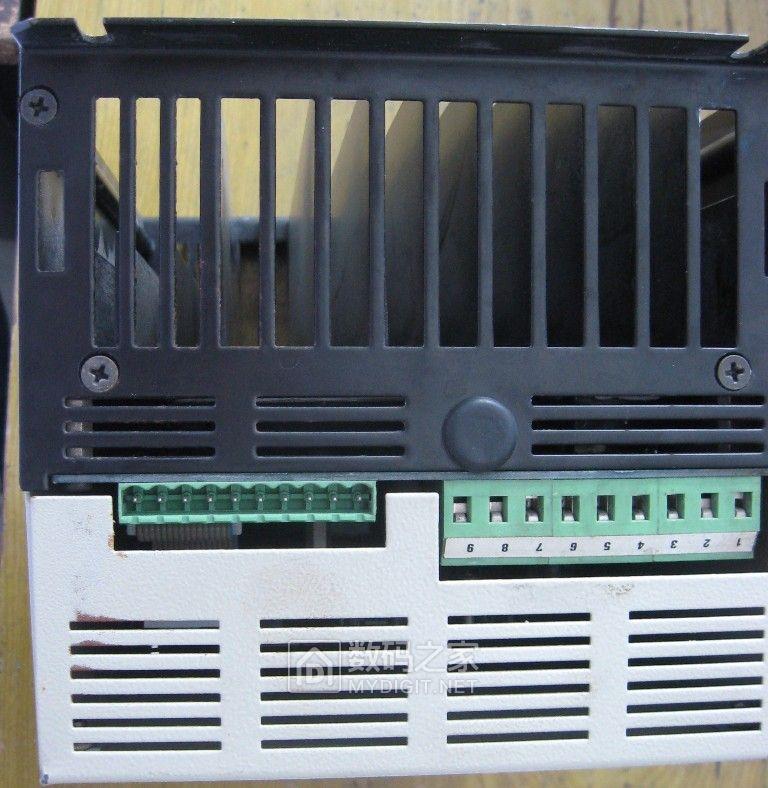

主回路端子不可拆卸，控制回路端子可拆。

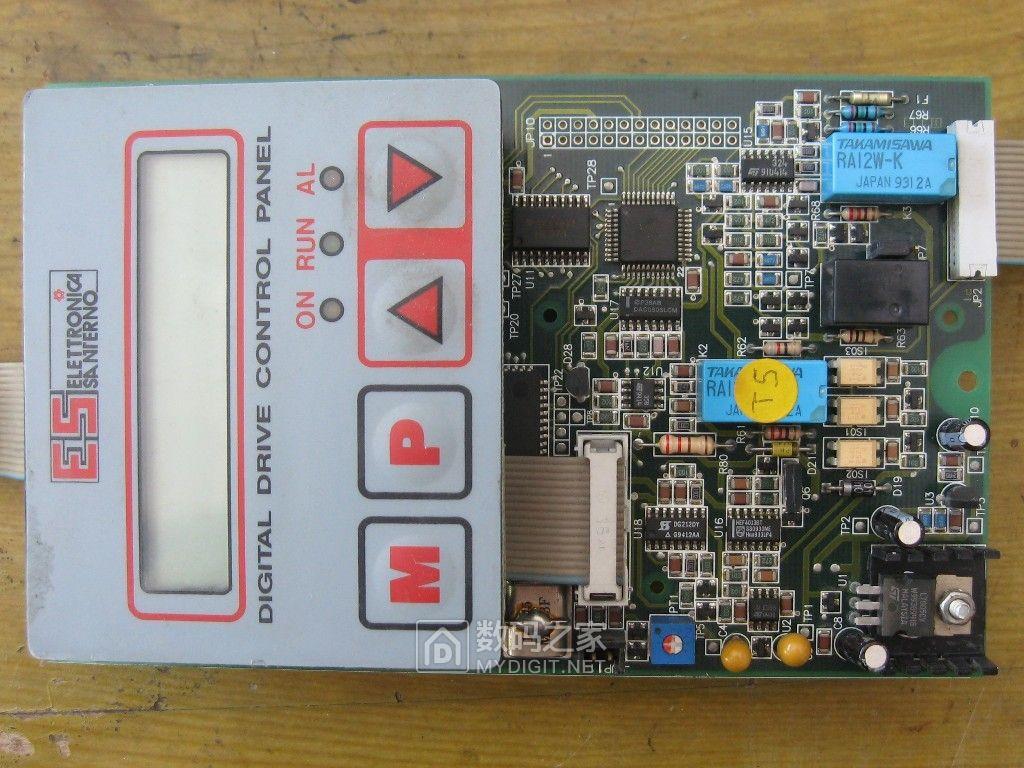

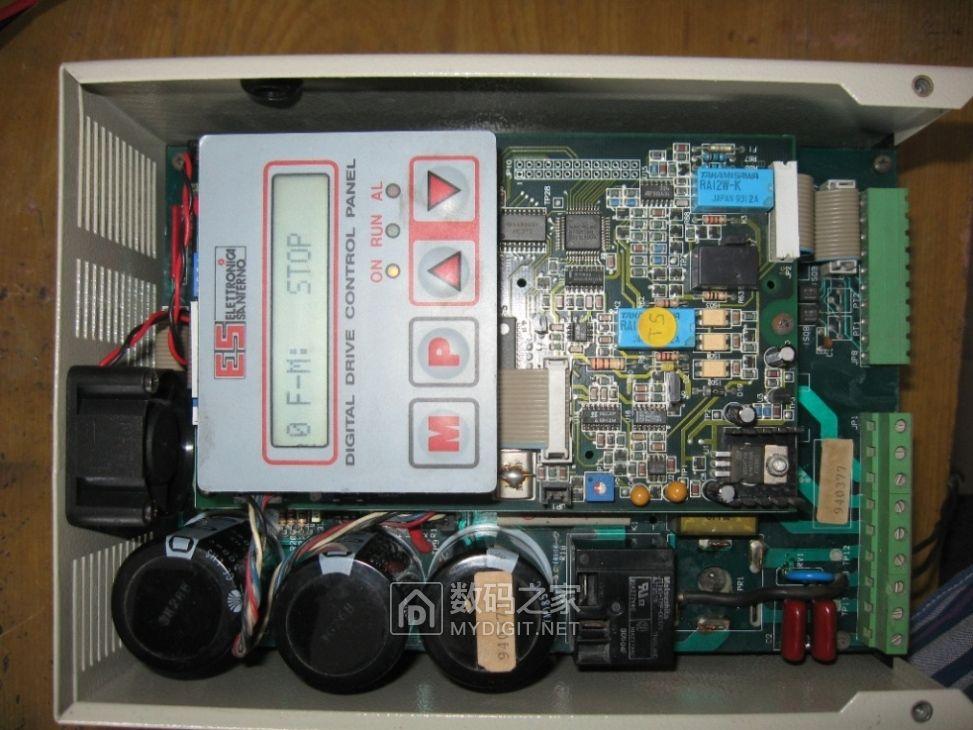

控制板，使用2个插头连接功率板，液晶显示按键面板实用一个插头连接控制板。

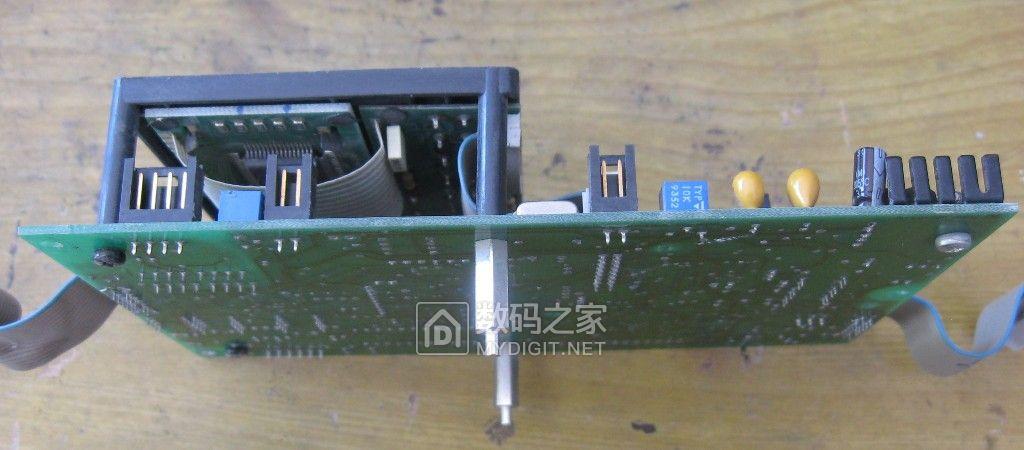

4颗螺丝固定液晶显示按键面板。

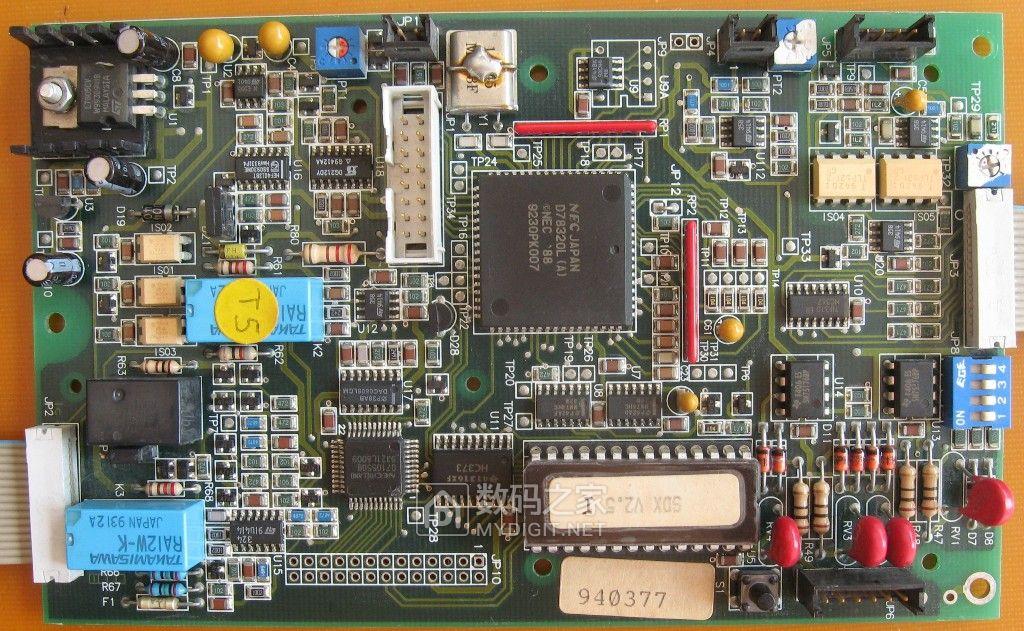

控制板，贴片、直插混合，做工规整，用料好，漂亮。

三层PCB。

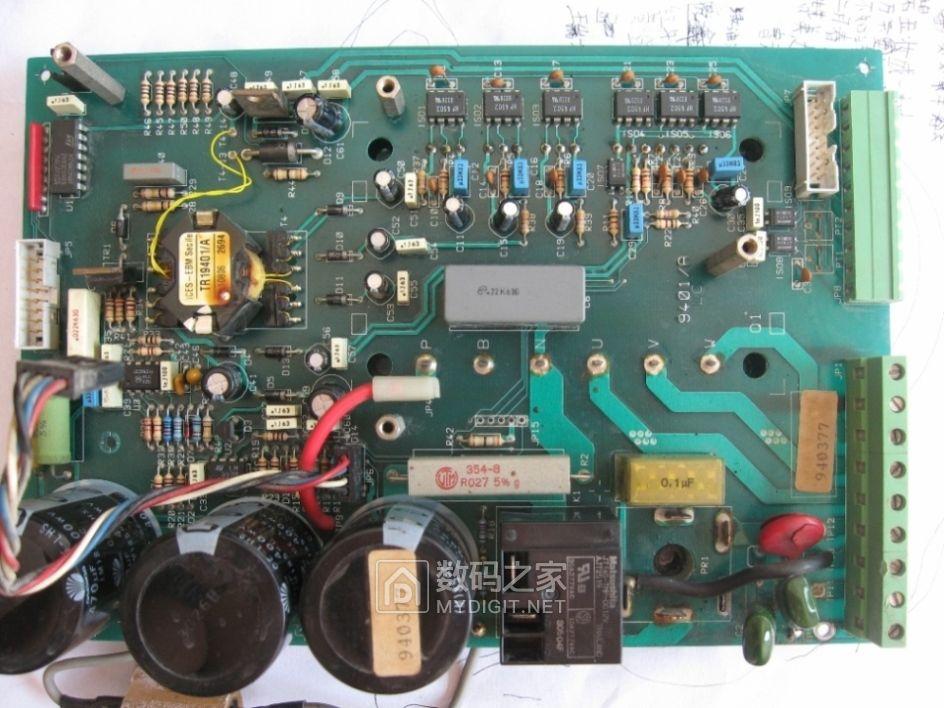

功率板。

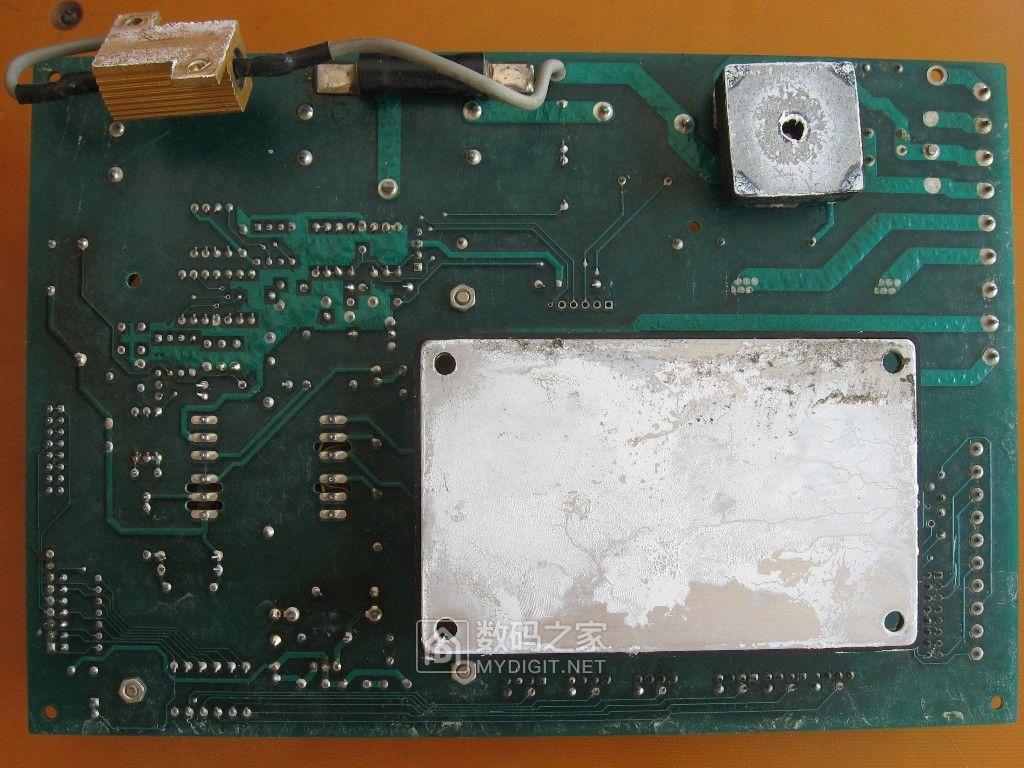

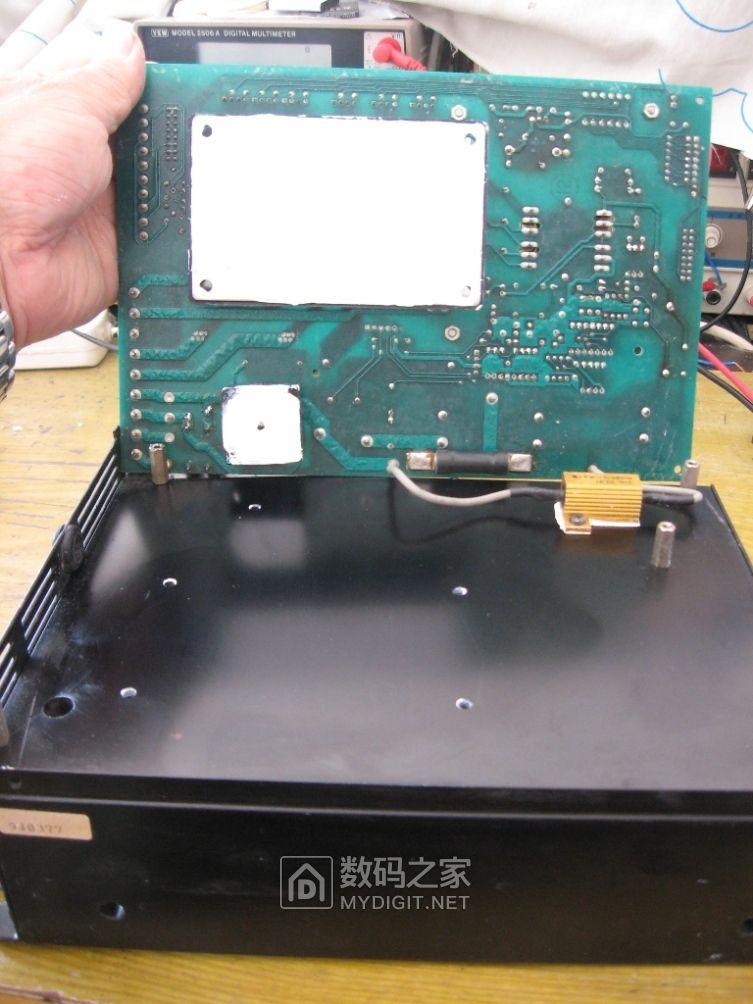

功率板背面。

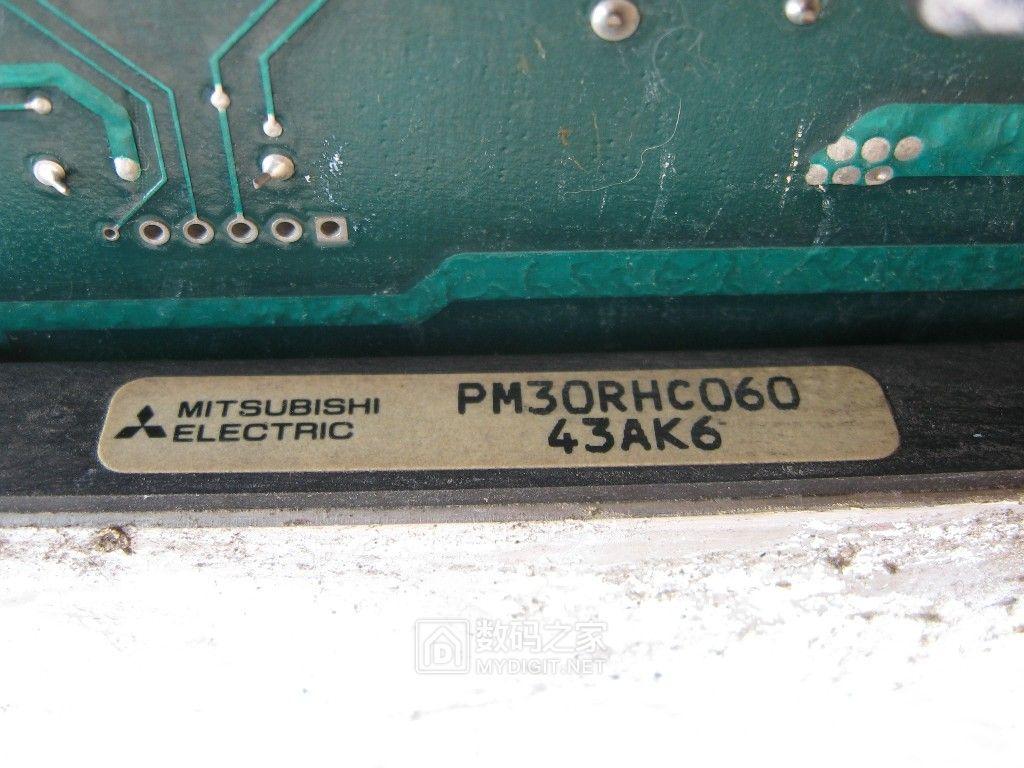

日本三菱的IGBT模块，30A，600V，但我感觉应该是美国Powerex贴的三菱标。20几年了，导热硅脂效果良好。

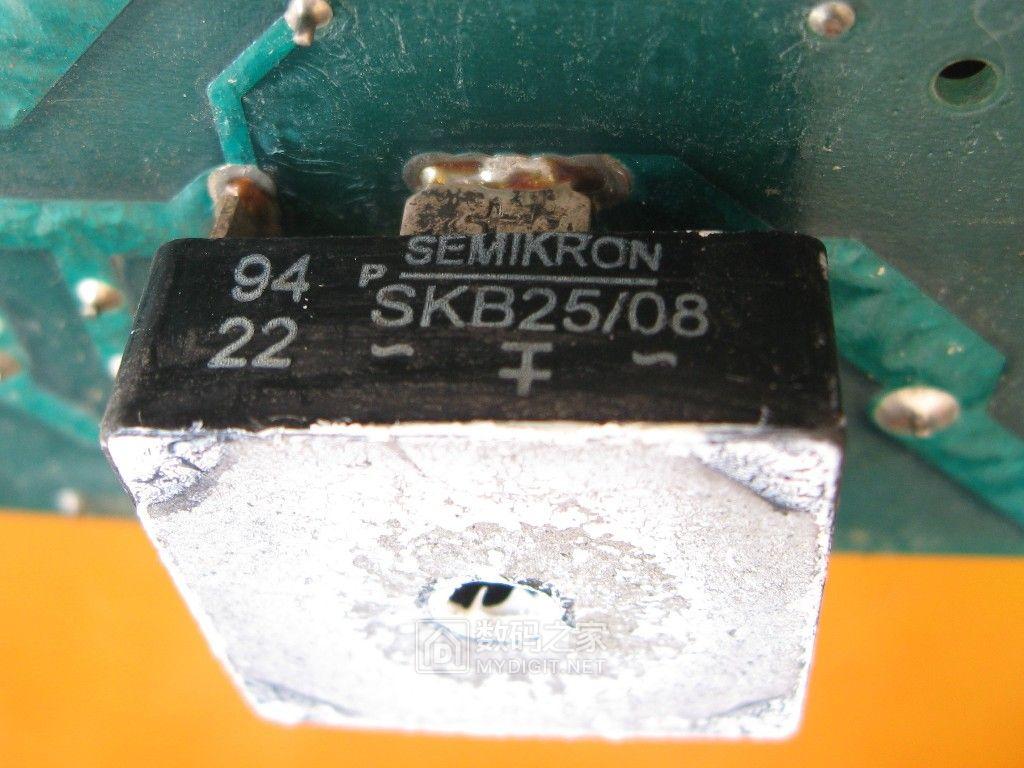

德国西门康整流桥，我还是觉得赛米控没西门康好听。

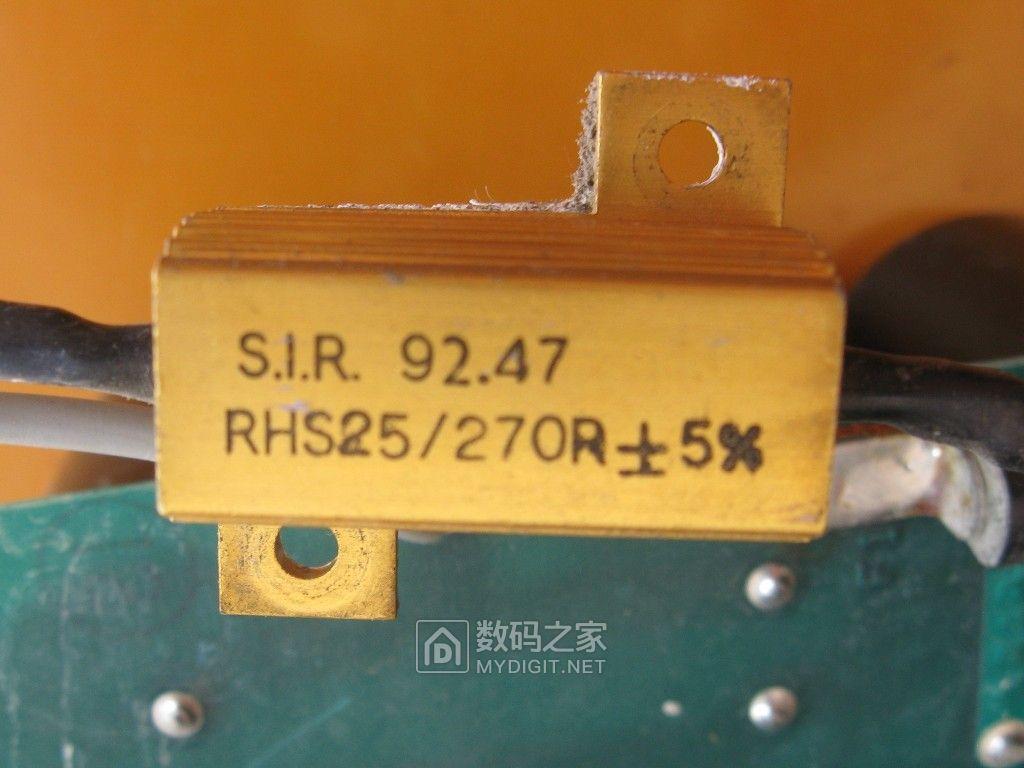

SIR金属外壳电阻器，电容充电电阻器，意大利公司。

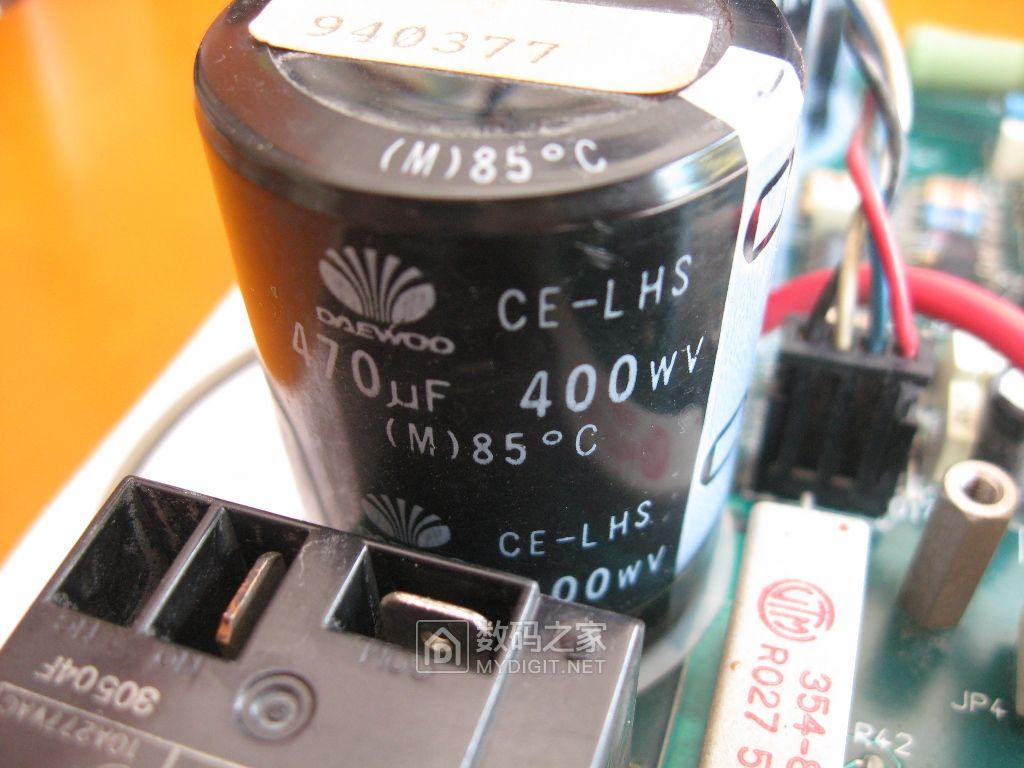

韩国大宇电容。

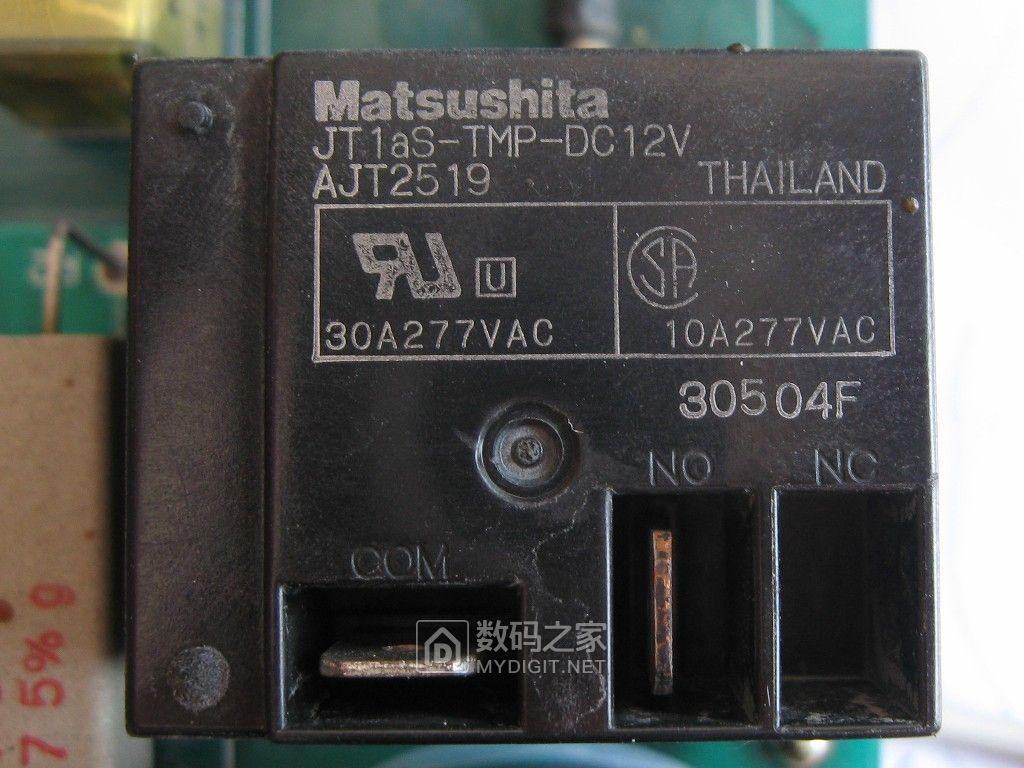

日本松下继电器，松下2008年才改叫 怕拿索尼客“Panasonic”。

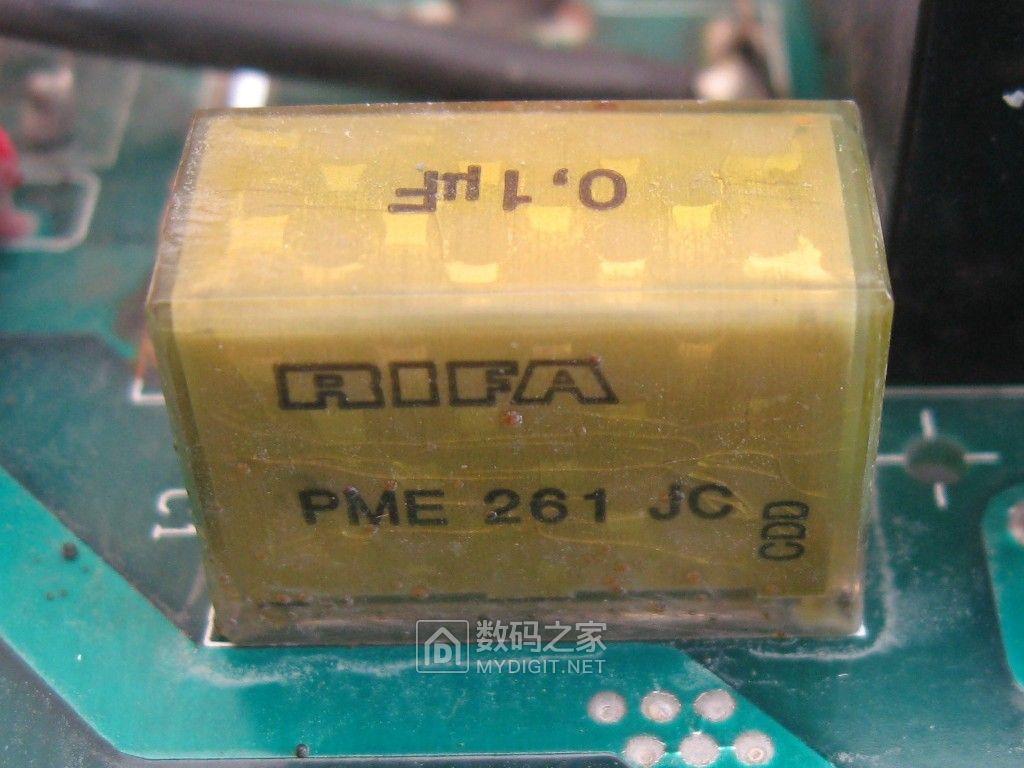

瑞典瑞法电容，发烧了吗。

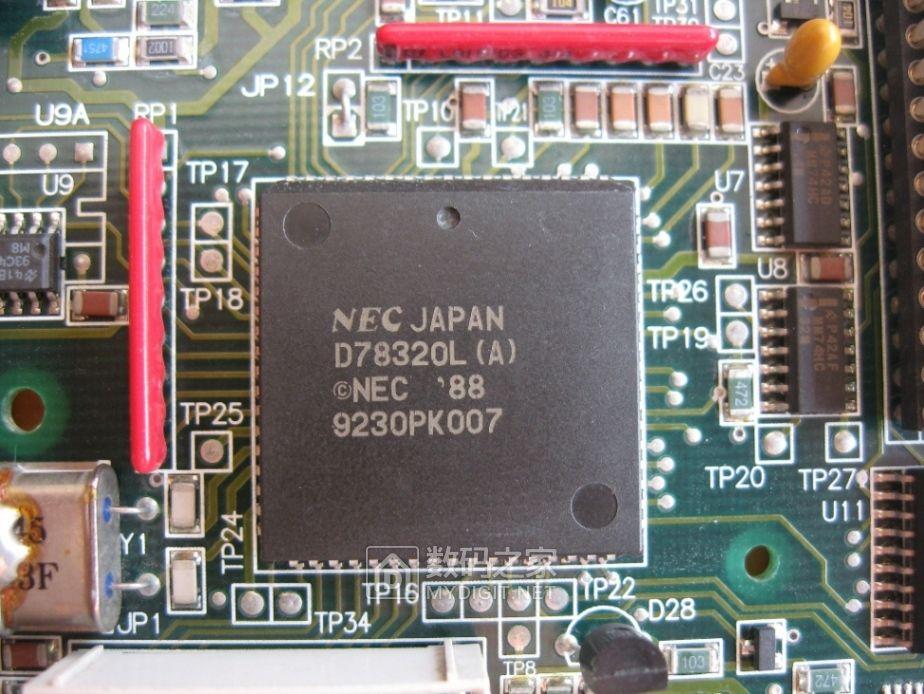

日本NEC的16/8位（应该是数据16位，程序8位，没考察不确定）MCU，没有片上ROM，需要外加EPROM。这是那个年代的特色。

这就是EPROM，好像是美国TI的27256，32k*8位。

晶体震荡器，估计是10M左右吧。

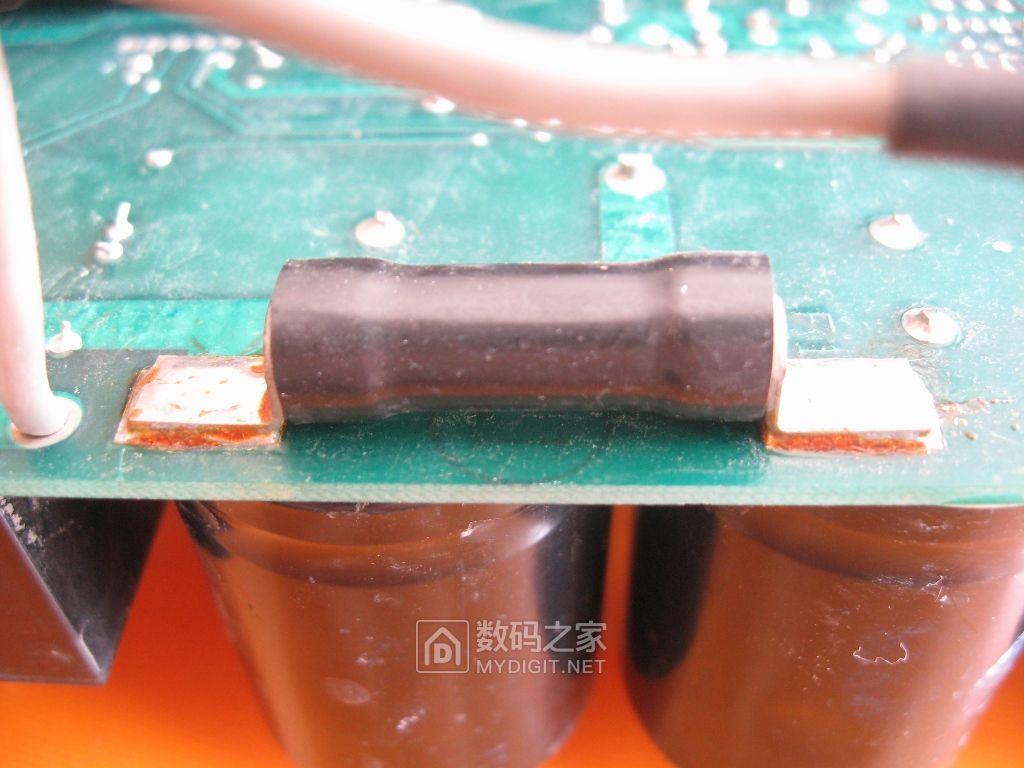

快熔，没有打开看型号。

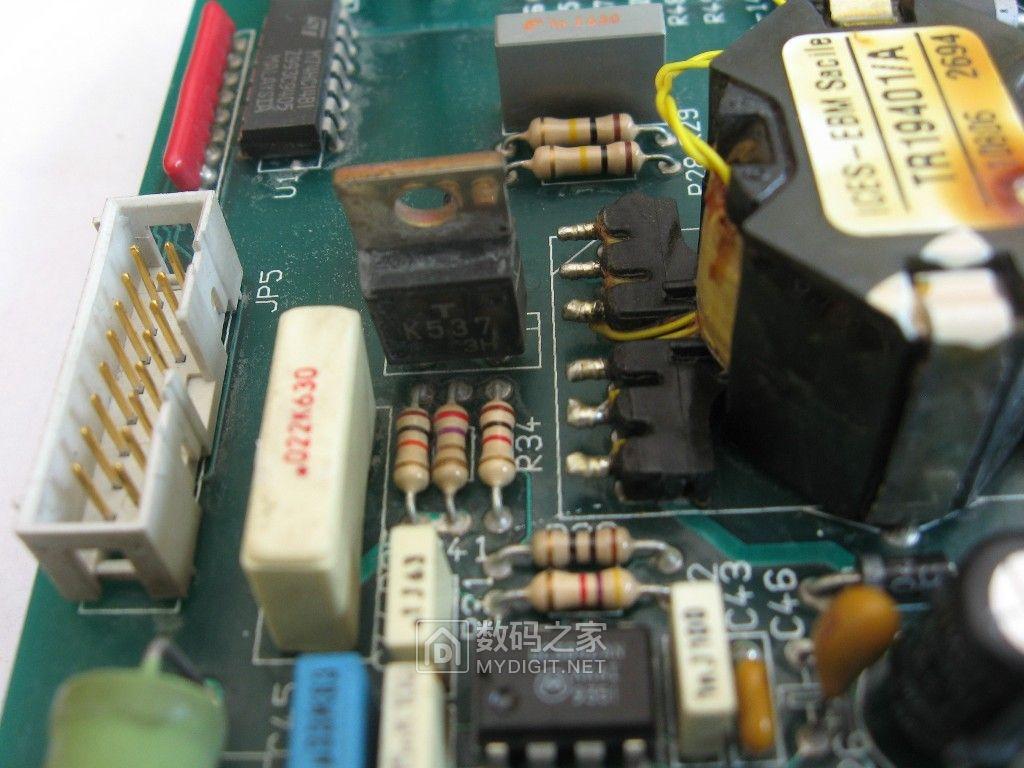

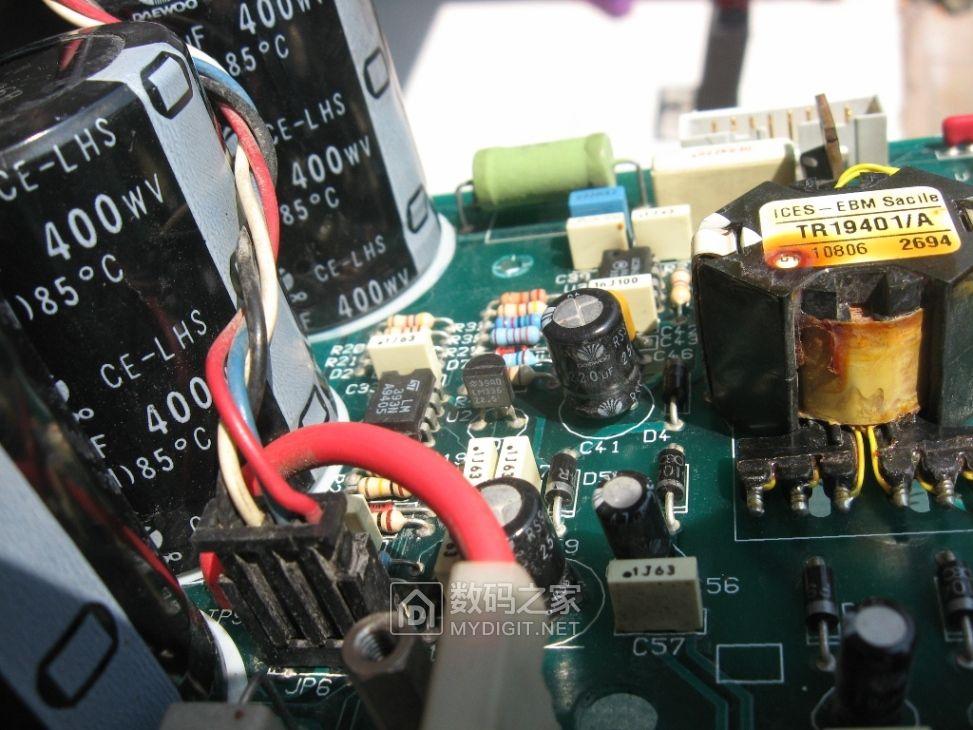

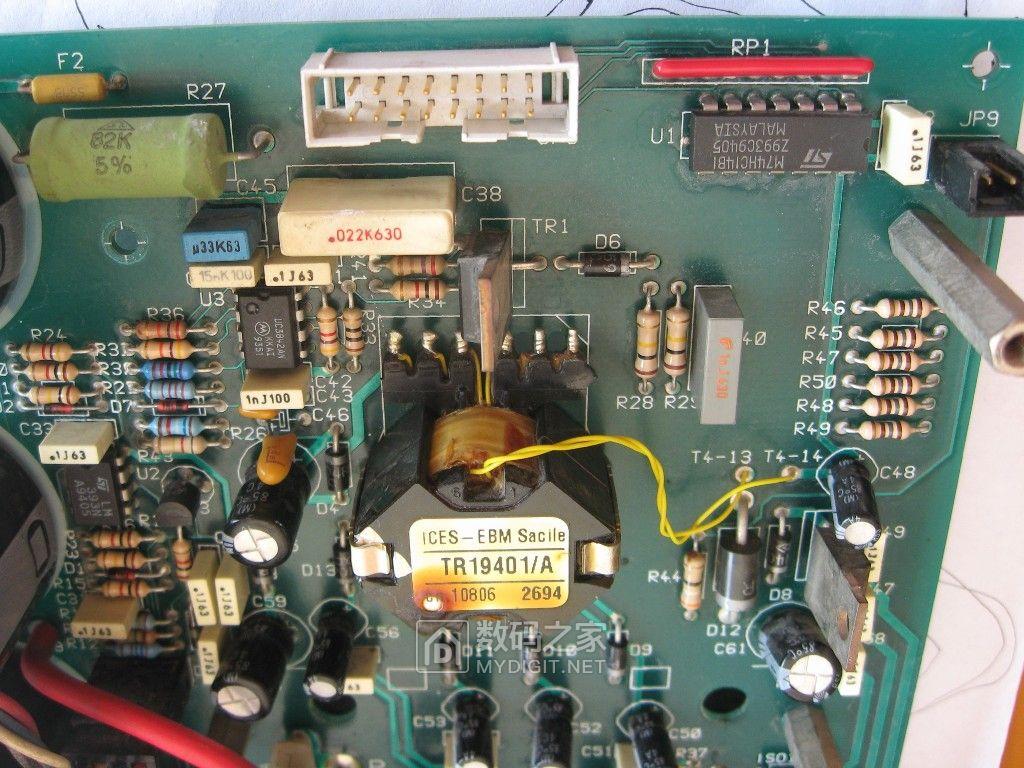

开关电源，主控美国摩托罗拉UC3842，很常见的方案。高频变压器不错！

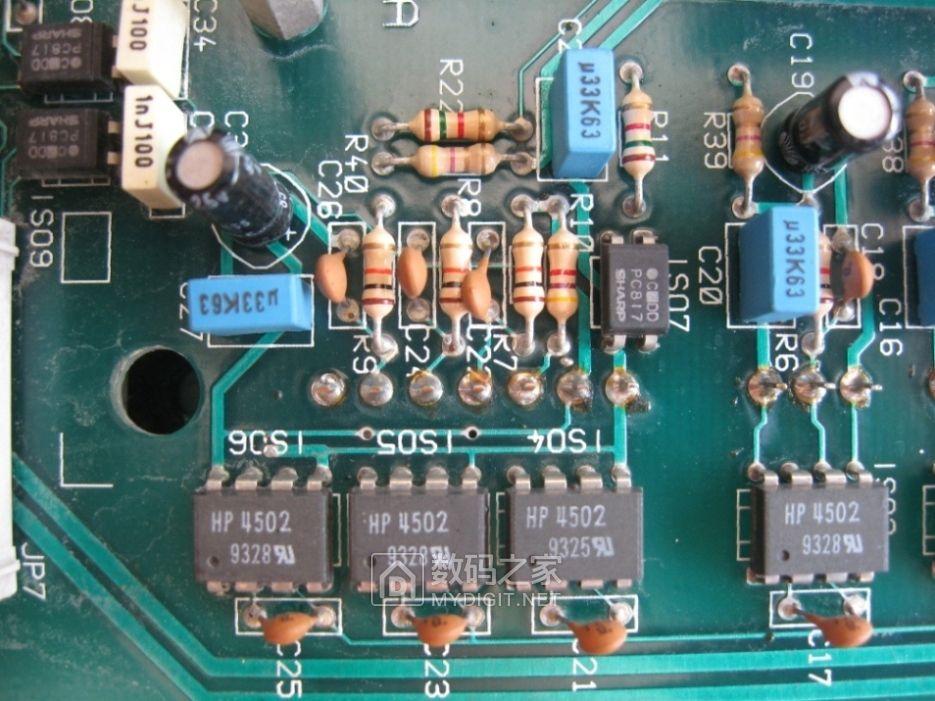

IGBT驱动隔离光耦，美国HP 4502，现在的安华高。

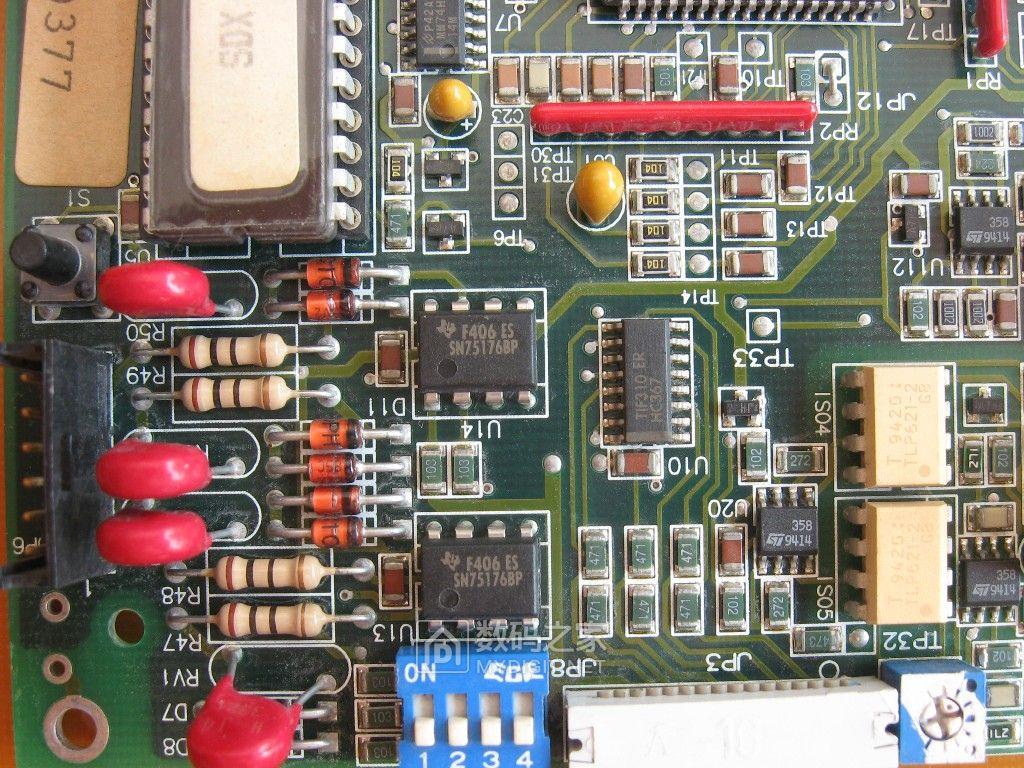

RS422通讯（猜测是RS422，要不然不会用2片驱动），美国TI SN75176，经典驱动。

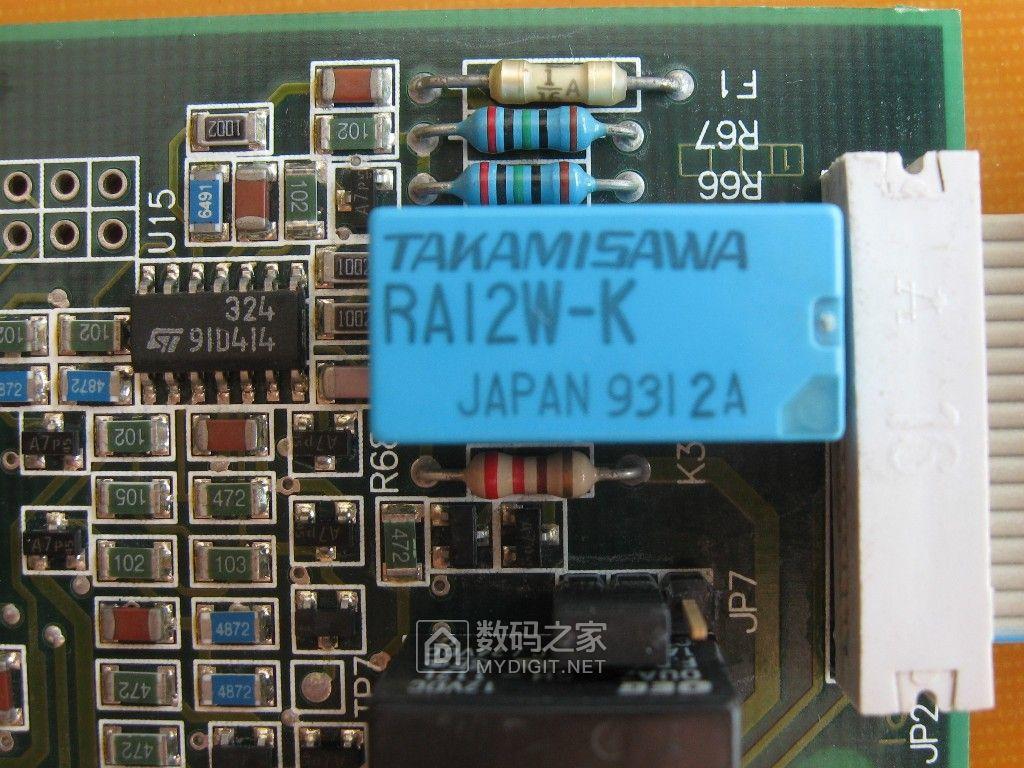

频率指令模拟输入端，电压/电流信号切换继电器。日本高见泽继电器。

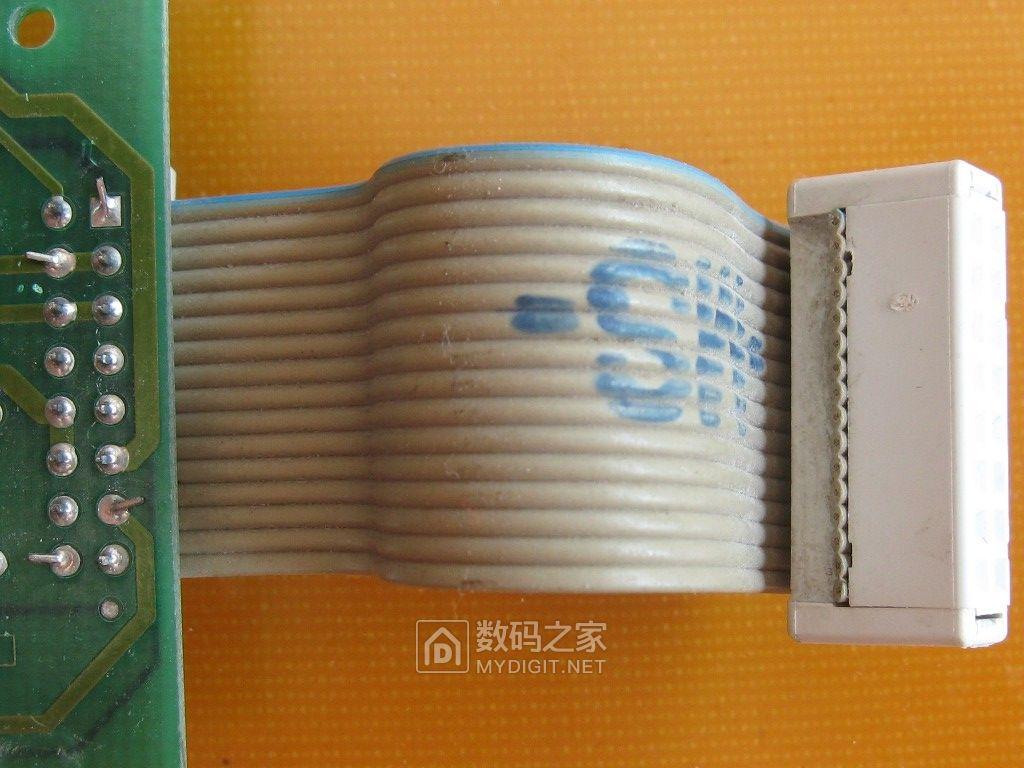

连接带特写。

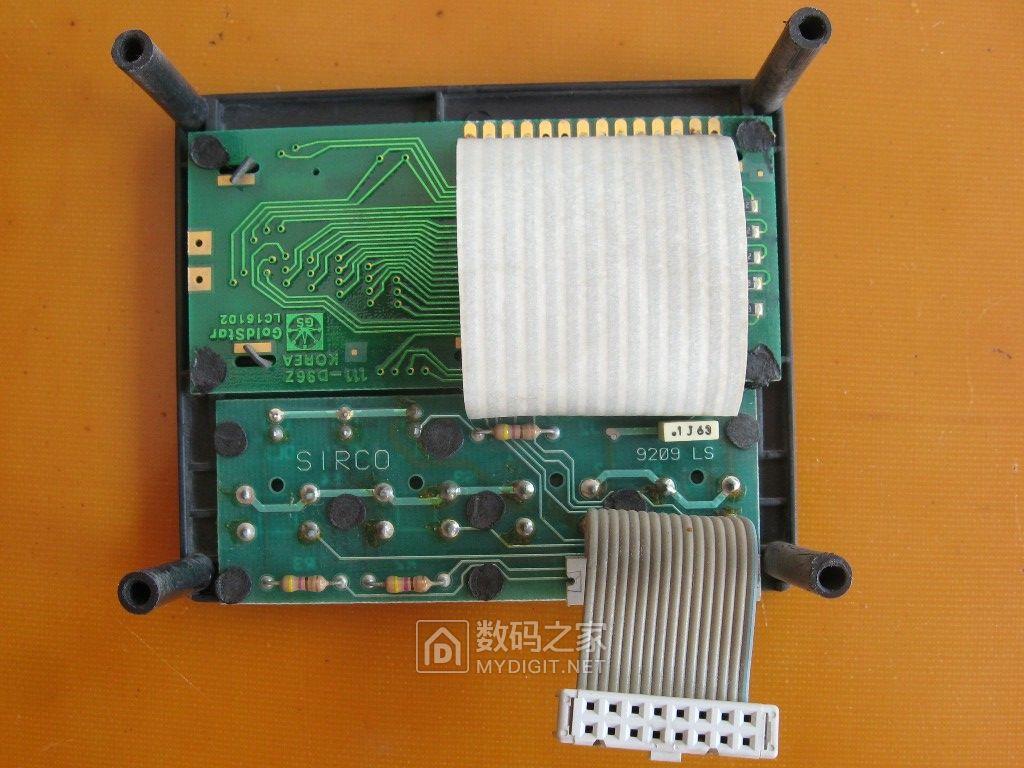

液晶显示屏，按键面板。韩国金星，就是LG。

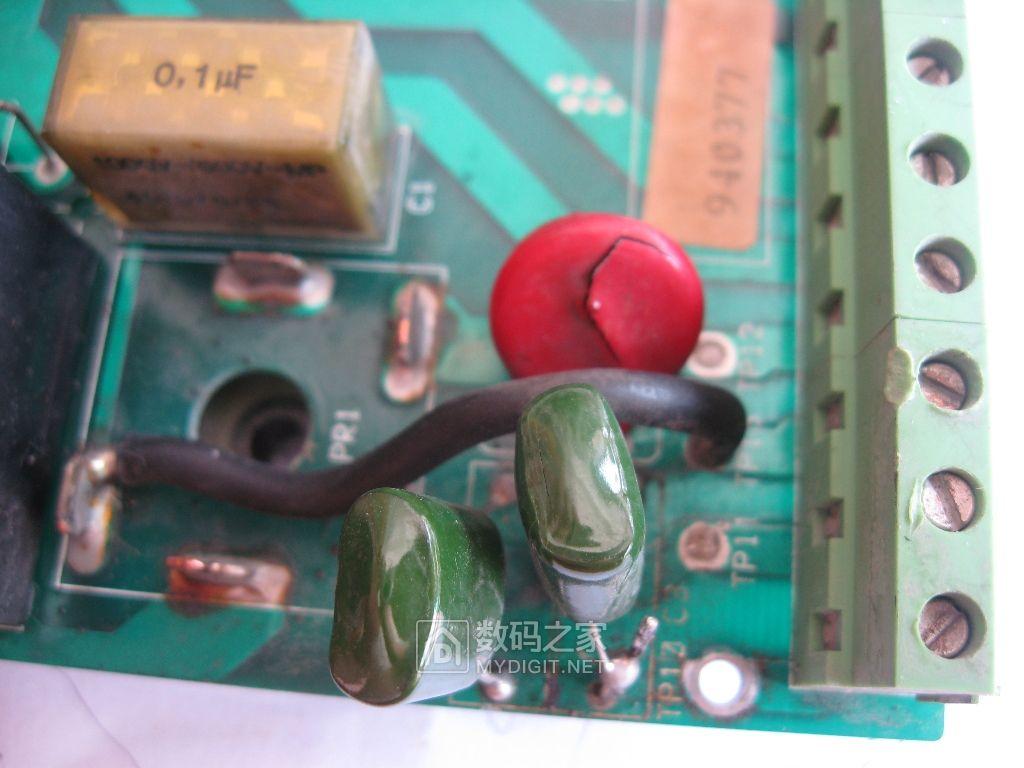

电压过高就是烧的这个地方，压敏电阻烧了，电容是厂里电工后换上去的。原本是两个0.033UF瑞法电容。

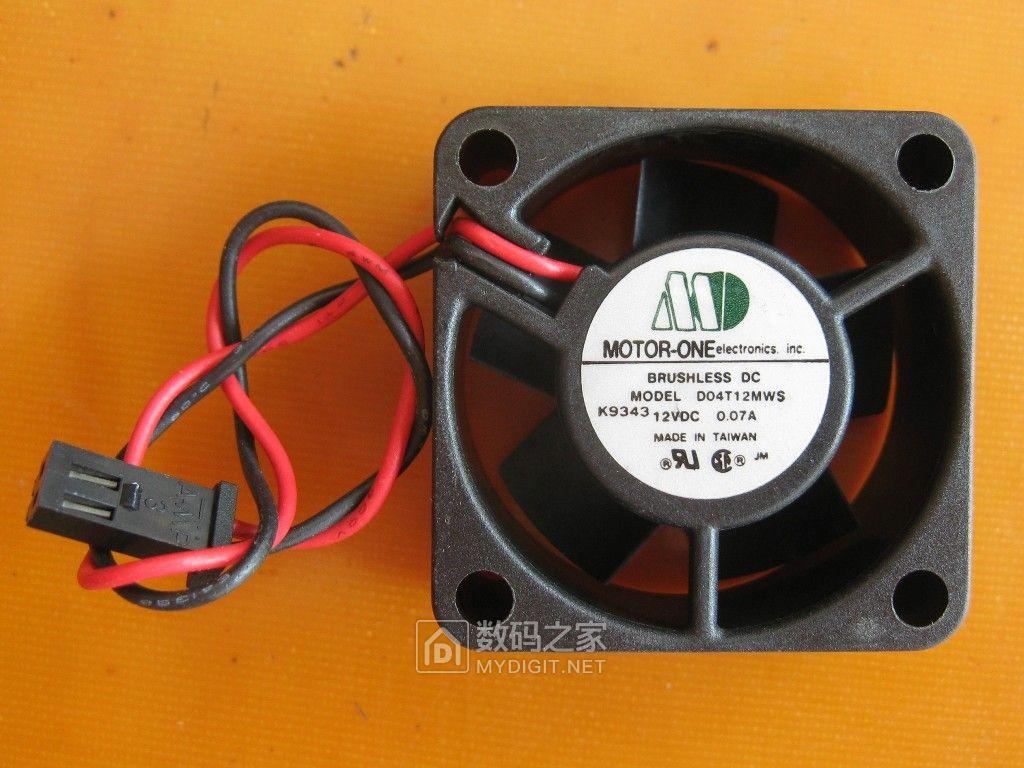

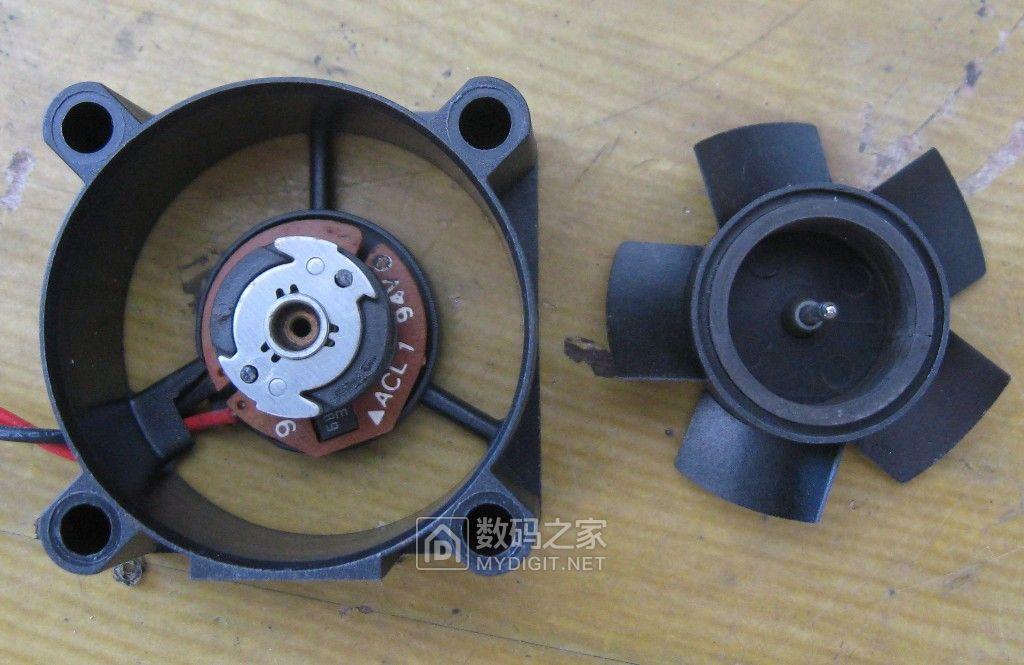

这个风扇我还是头一次见到。中国台湾！

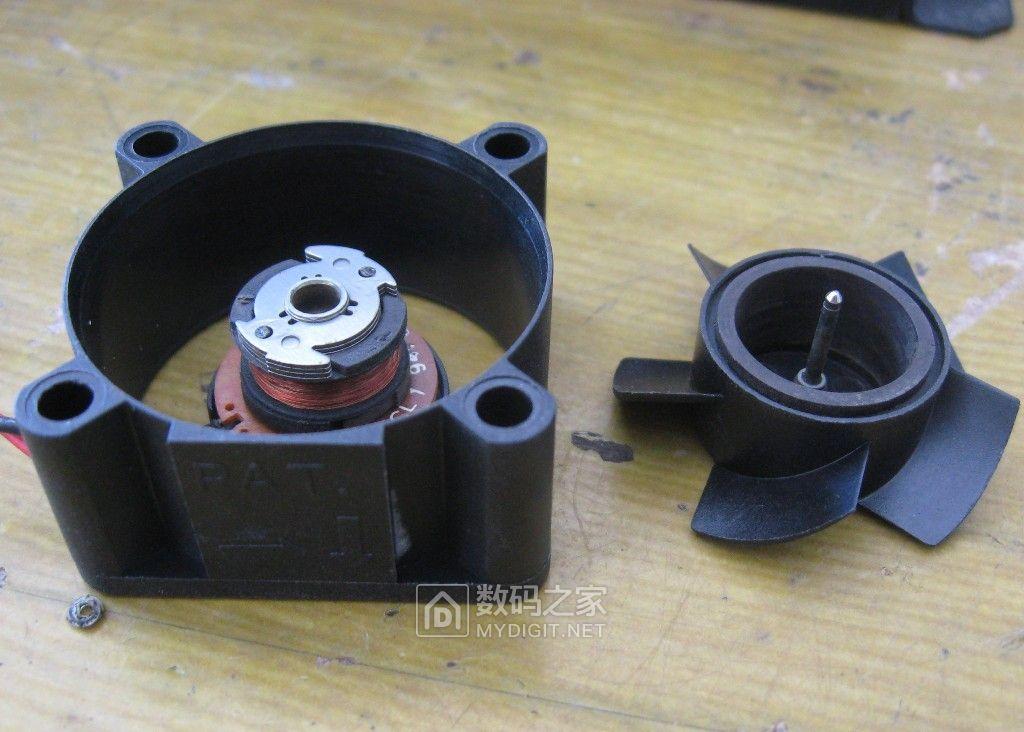

线圈是这样绕制的，还是第一次见到直流无刷风机这样绕线的结构。

再来张。

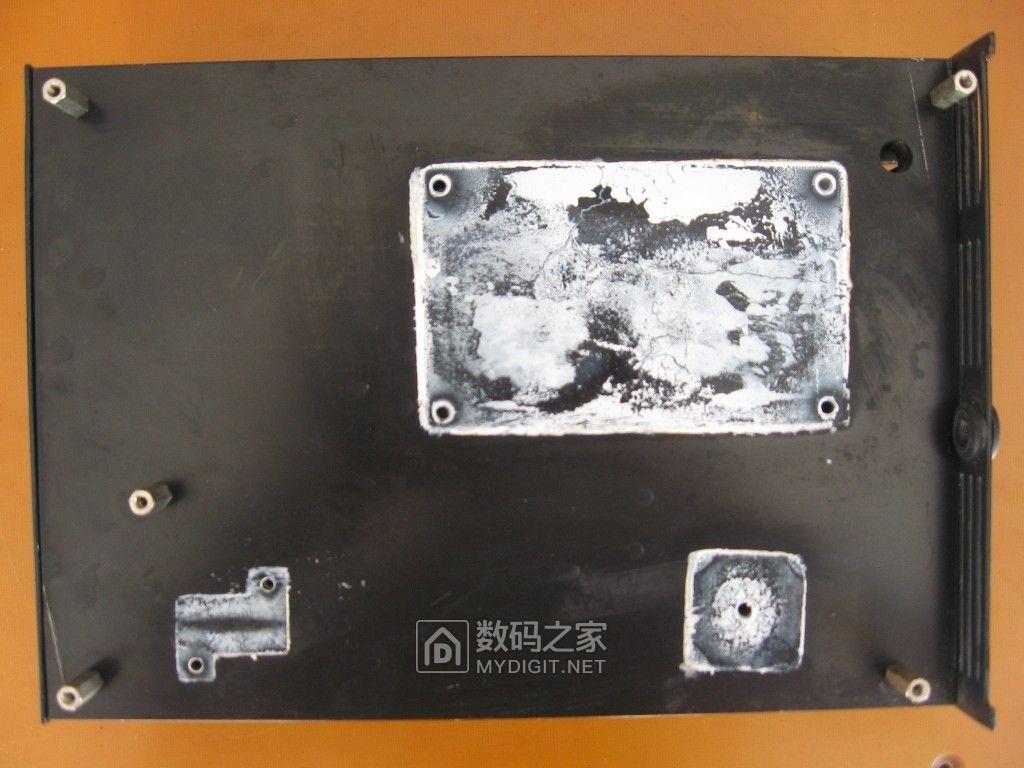

散热底板，铝板，没看出来是喷的黑漆还是化学处理。

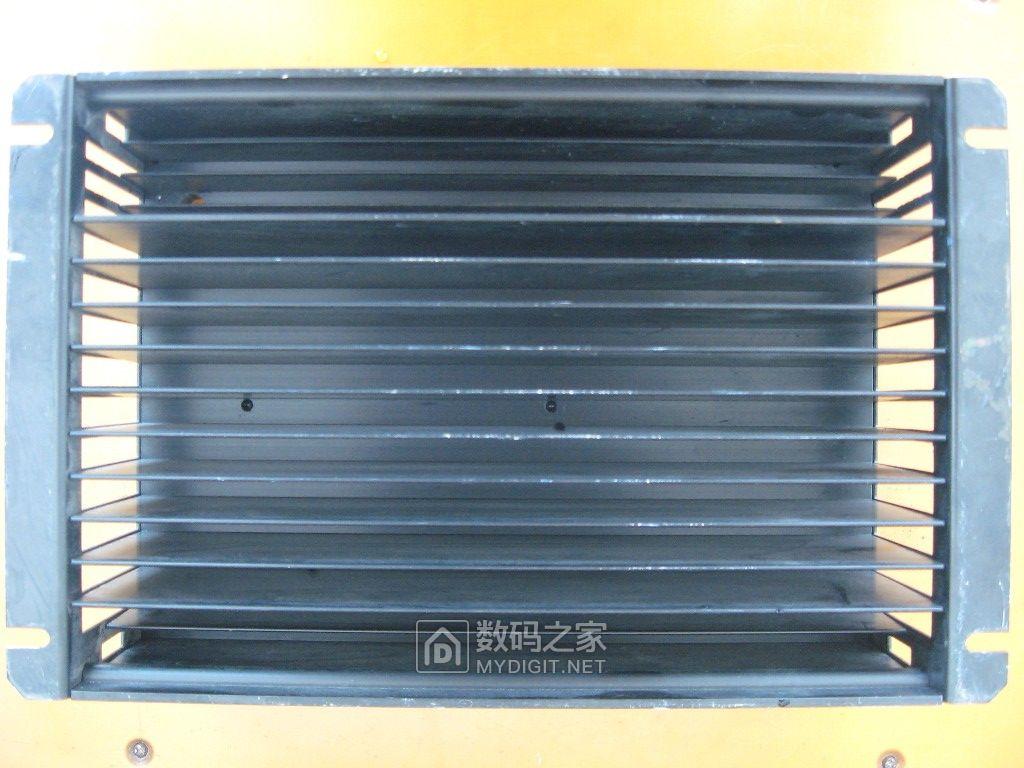

散热片。

装回去了。

上电，待机。STOP，就是因为这个单词，才死了劲的往英语想，其实我英语也是个渣。

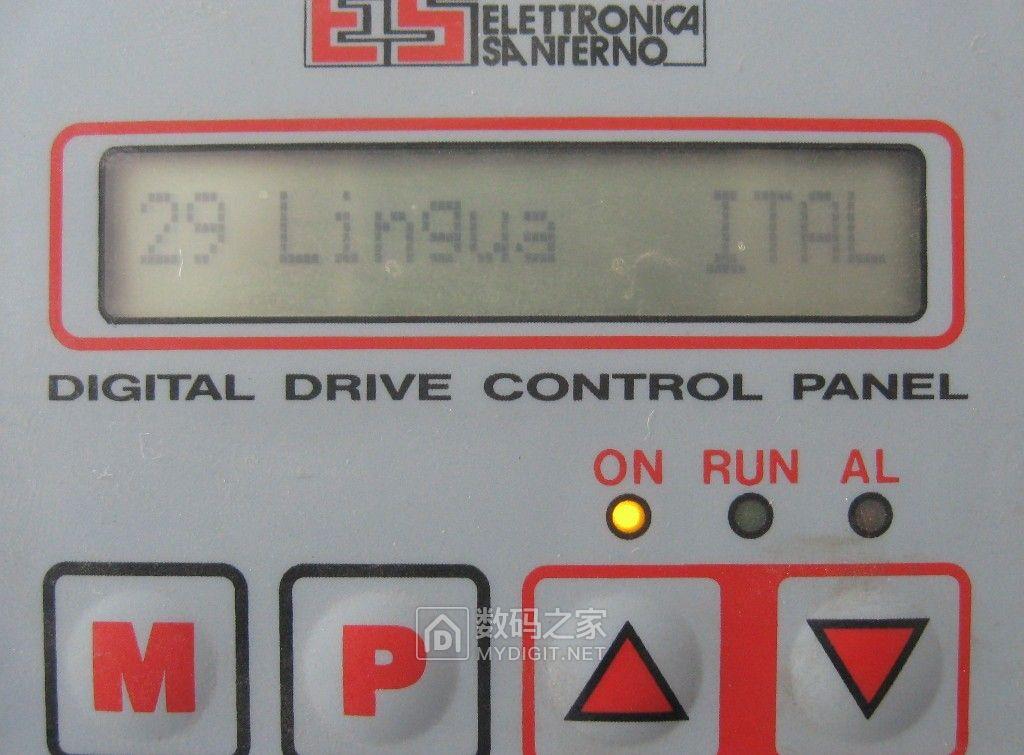

看语言选项，意大利，改成英语就方便多了。

软件版本，机器出厂日期。1994年5月26日。

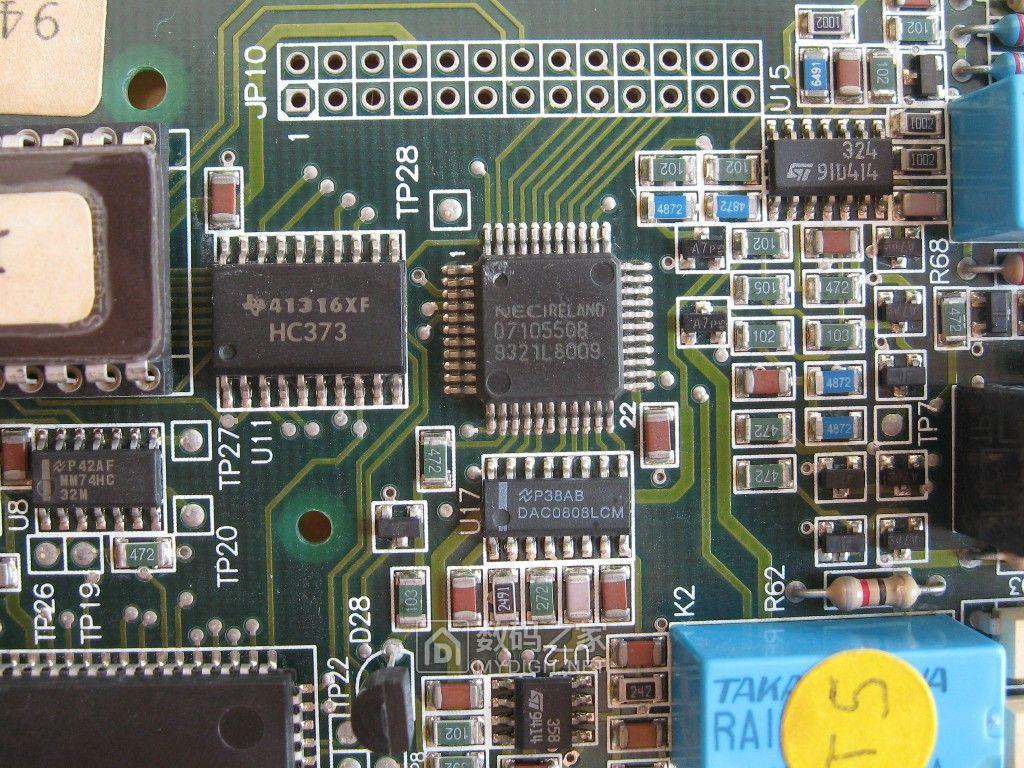

HC373，EPROM年代必备。DAC0808数模转换。NEC的那个不认识。

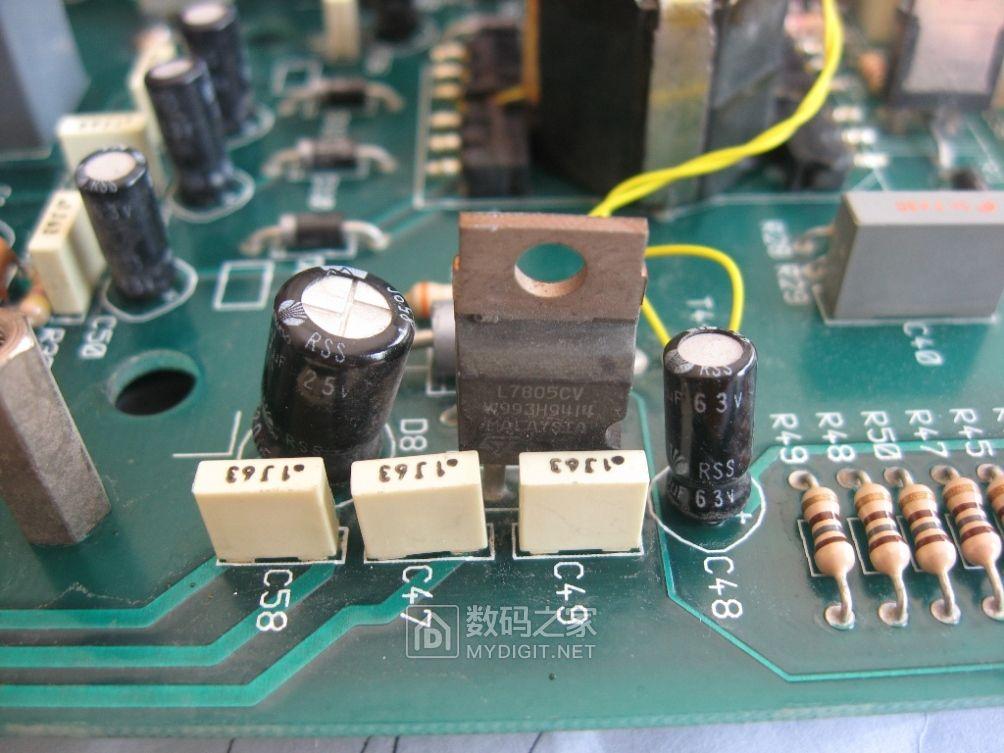

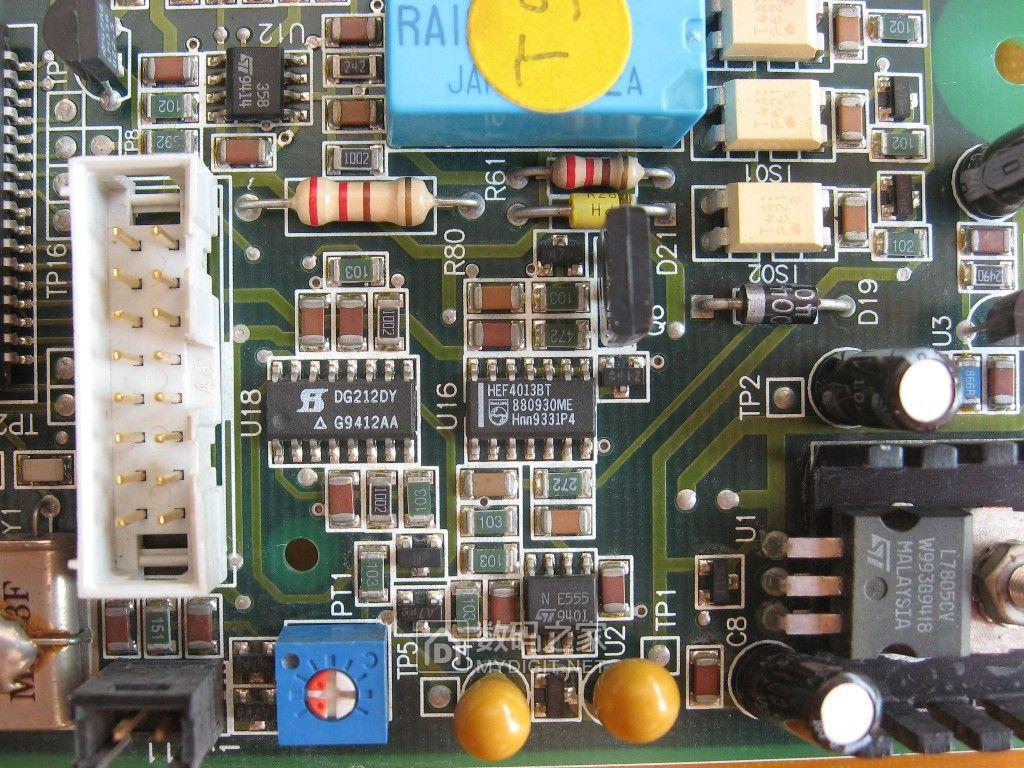

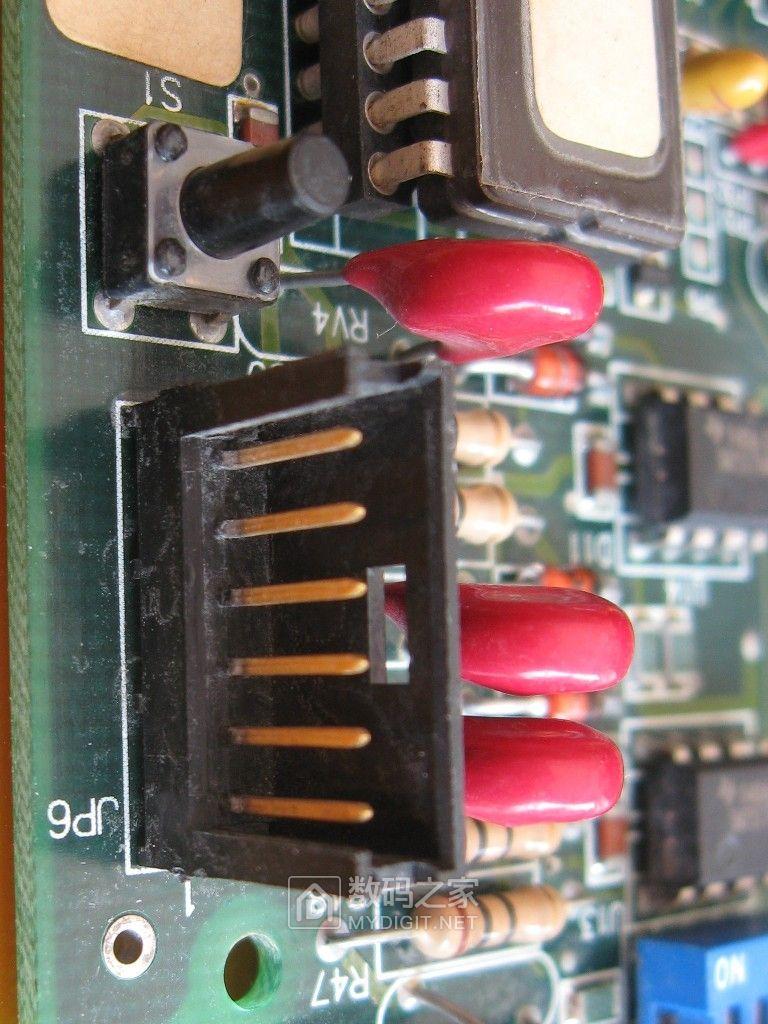

下面看几张电路板细节。

意大利的货也不算差。日、德、韩、美、瑞、台北。

结束，谢谢观赏。
