电控、工控、医疗、家电维修电路板看图软件#电路板维修

大家好，中文版看图软件已经更新了，在网站上也可以进行视频查看软件，就只查看原理图和pcb图，一些常见的手册、通病手册维修。

·在这里输入验证码，现在验证码不需要大家去计算几加几等于几了，直接看右边是什么，不区分大小写。

·点击登录，登录之后点原理图，让原理图进行加载，把pcb图也打开，这个时候原理图可以放大缩小，直接也可以原件进行查找。

·比方要查找电阻r八十七是多少，搜索r八十七，直接点这个位置，点上一个或者下一个，它就直接会跳到软件上面来。

·把pcb打开，pcb图可以看到每一层可以直接单独看，每一层也可以看所有层，鼠标向上放大，向下缩小。

·顶层的时候是正面，在看底层的时候板子就要翻个面，现在升级了自动反转，相当于板子左右镜像了一下，鼠标放在上面的时候会直接显示这是第几号角，这是一个什么原件，这个mos管还是电阻还是什么。

·网络标号是什么？也就是这根线应该连到哪里去？在顶层，就到顶层，双单击一下左边键，这是一个五伏的电源，看到这个角上是五伏网络，五伏淡蓝色的表示什么意思？这些原件都用到了五伏，不管是电阻、电容还是芯片，黄颜色的这个角就表示这一根角刚好是连在一起的。

·在这里看到黄颜色，到中间到哪里去了？它是走中间层过去了，可以看到点中间一层、二层，在这一块有一个大块，这些位置在哪里连接？再去找其他的层，有的是从中间层走了，有的是从底层走了，就找到每一层的连接关系。

·如果板子被水泡了或者烧了个洞，直接不动就非常方便了，要取消选中，不想看这个点一下取消选中就可以了，放大缩小依旧没毛病。

·现在隆重的推出新功能，把pcb图往右侧，往右边最旁边一拉，可以看到原理图跟pcb图同时可以查看。在这个位置点这个，点这个就是原件标号，自动这边右边进行了高亮，会跳到对应的位置。

·点右边pcb图的时候左边也会自动进行高亮，就非常方便。在这个位置就直接会跳到这边来，跳到这个位置，点击左边就会直接跳到这个位置，非常方便。

·点右边这个位置，点左边这个位置，自动跳到反面来，点取消选中，再点芯片自动跳到这里正面反面自动跳，需要查找哪一个就查到哪一个，可以同时观看原理图、pcb图，两个同时看，这样子就非常方便了。

·查找应该是个什么东西？烧了一个什么东西？比方这里烧了个洞，这是个什么原件？在这个位置直接就跳转。然后这个原件跟哪些连接依旧可以这里可以看到跟这些角连接是电源进来，然后到这个墨子管，那是因为我这个对这个图很熟，所以我讲起来比较容易。

你们自己修的时候不管是进水还是烧洞或者是某个功能缺失，直接从这个角一直一直的往里面找。比方说看走线挂掉了，看走线应该在哪里，从这里点看走线应该到哪里去，到这个芯片到这个新平台，那就看左线有问题大奔就换这个芯片就搞定。

然后可以看到它其实两边都有看左线的，只不过这个角是连在一起的，它中间从中间走过去了，走哪一层走过去的可以挨一层挨一个去看到底走哪一层走过去的。可以看到是从这个第四层里面走了一个线过来，放大一点推一下看一下。

这就是整个软件的使用过程，还有一些什么通病，这手册左边都会更新，然后这个视频跟教程回头在网站上更新，把网站全部搭建好，这只是一个测试网站，全部搭建好会给大家开通，然后这个可以年会员购买也可以终身会员购买。

三洋洗衣机XQB60-M808开背法修复电脑板

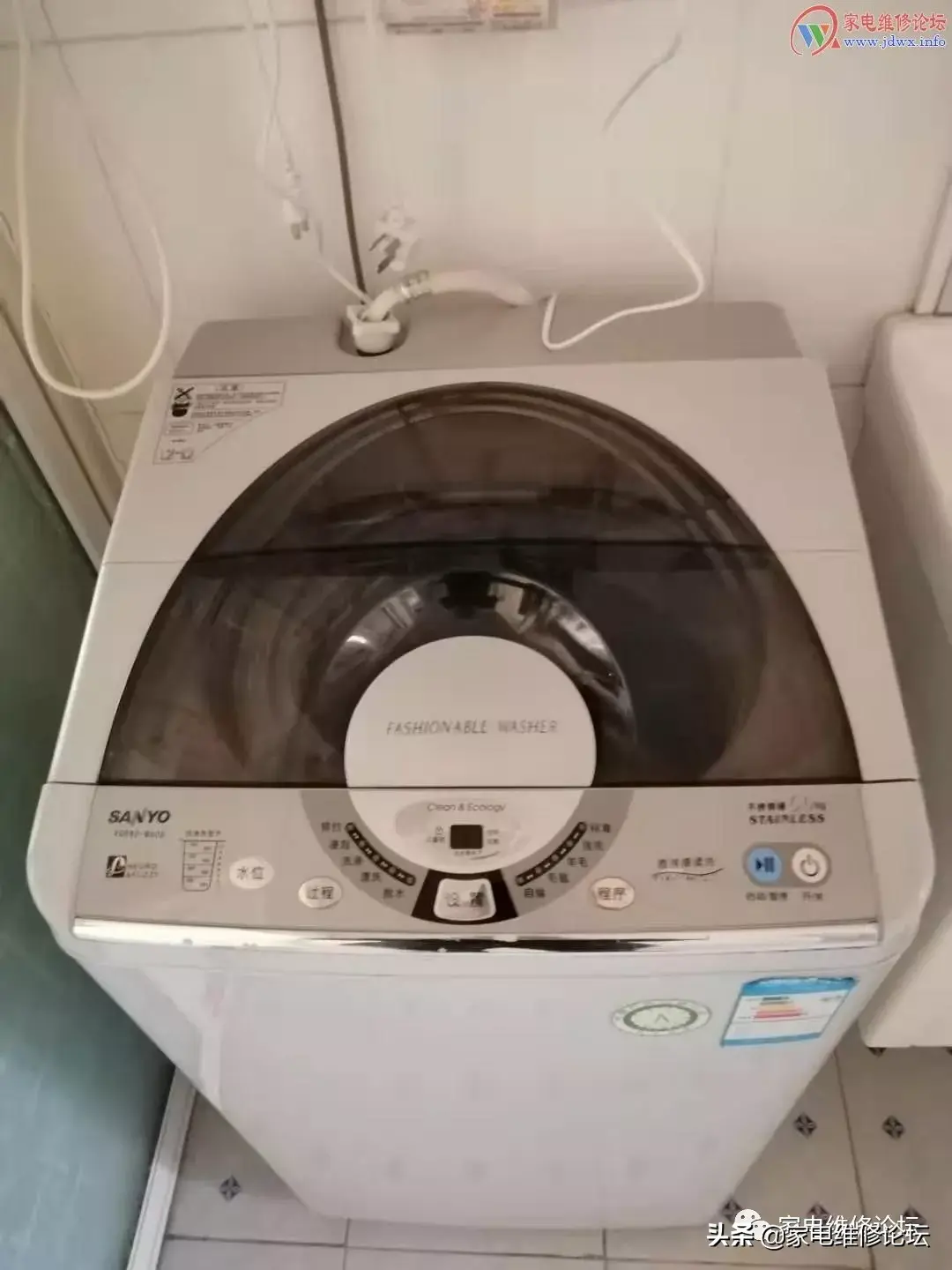

同事的一台洗衣机XQB60-M808，故障现象是按电源开关指示灯黯淡，蜂鸣器刚要发声就像被人掐住了脖子，然后就和指示灯一块死去了，重复按键还是这样，初步估计应该是电脑版坏掉了。本来我一个业余爱好者，干这么大活觉着没有自信，奈何同事对我也不知哪来的自信，反复鼓励说是修修看看，修不好换新的。没有办法，业余爱好的瘾也犯了，干就完了！

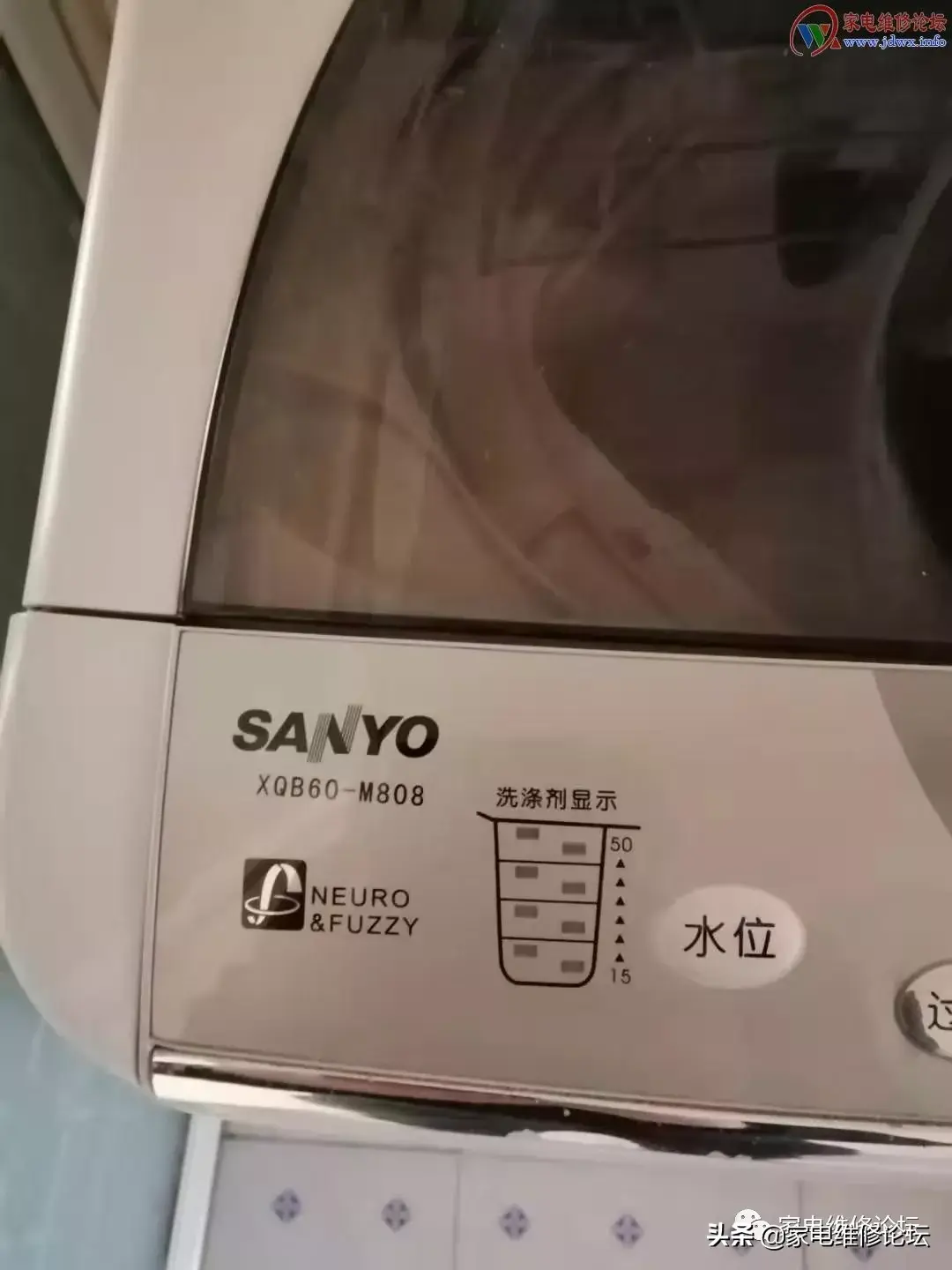

型号是这个

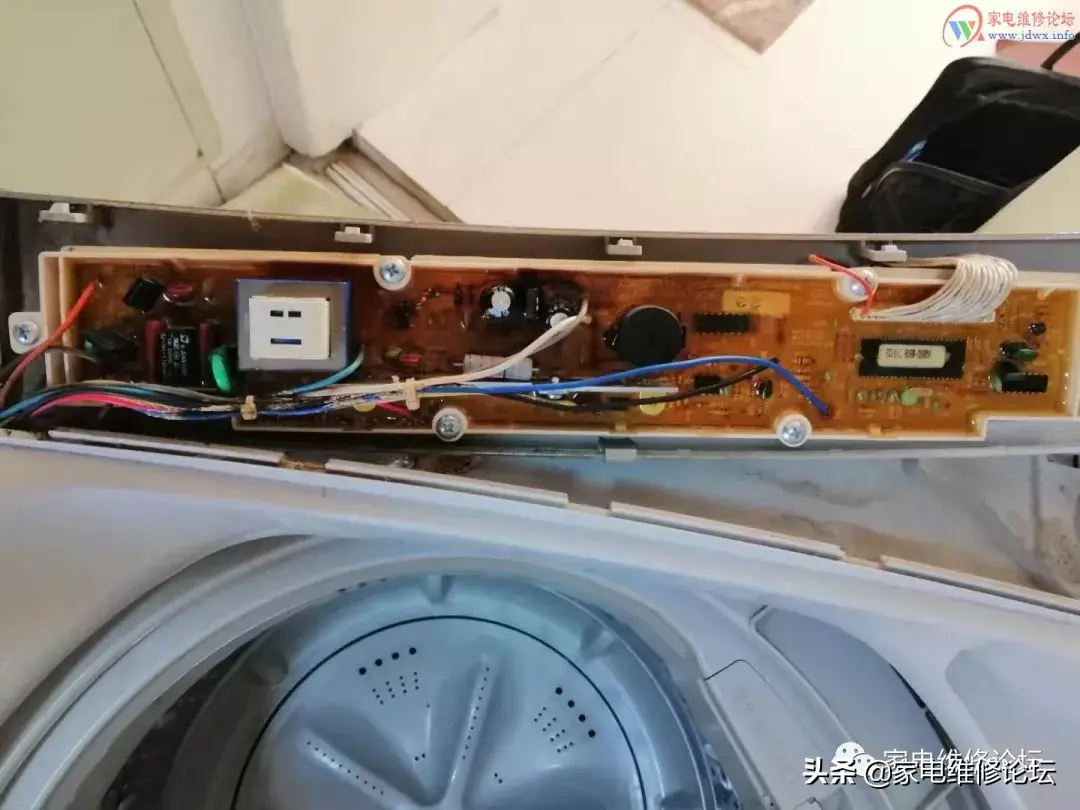

打开按键盖板，没有螺丝，卡扣的，小心点就撬下来了。电路板全貌

全是胶灌注的，估计要费劲。

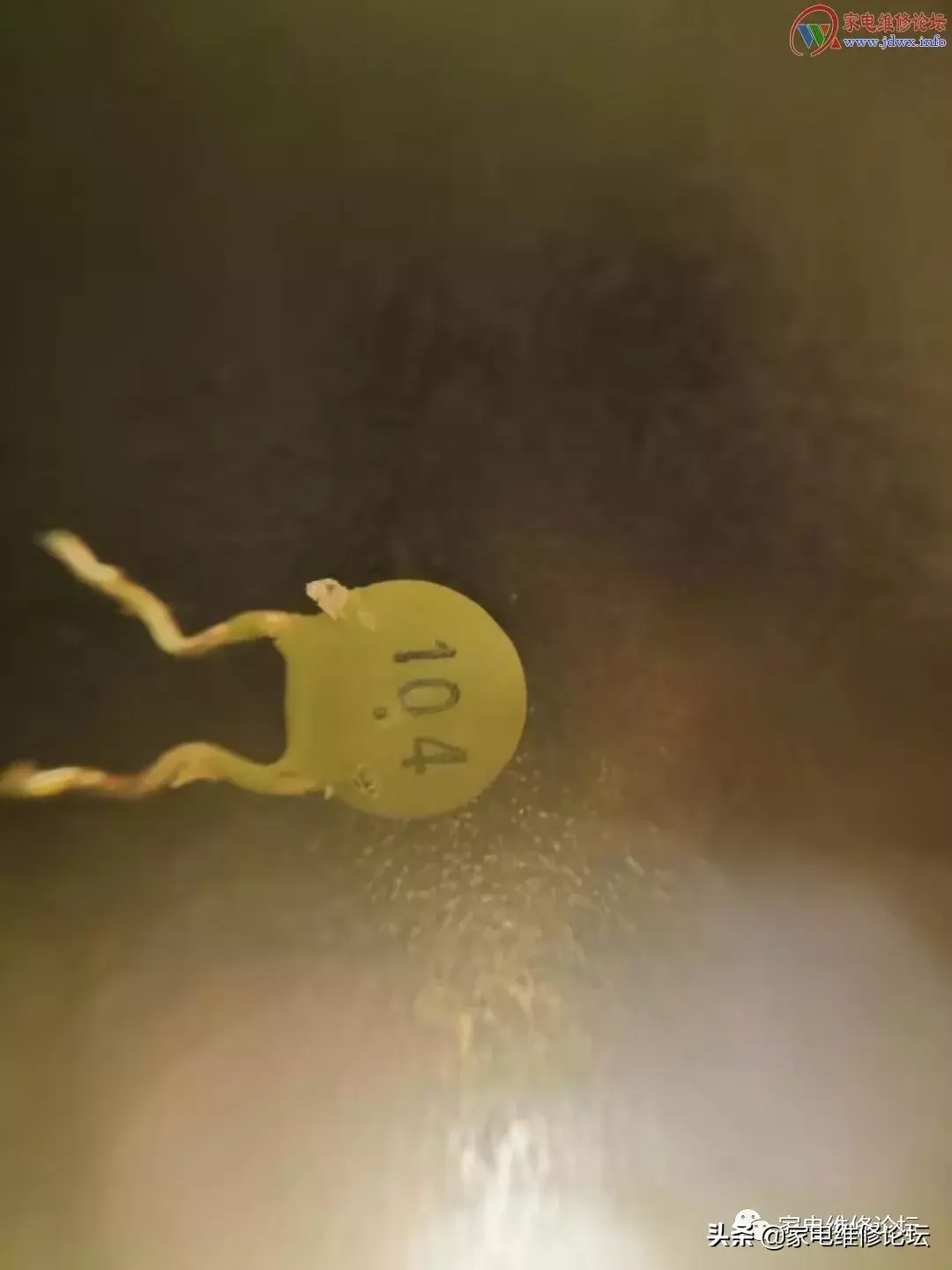

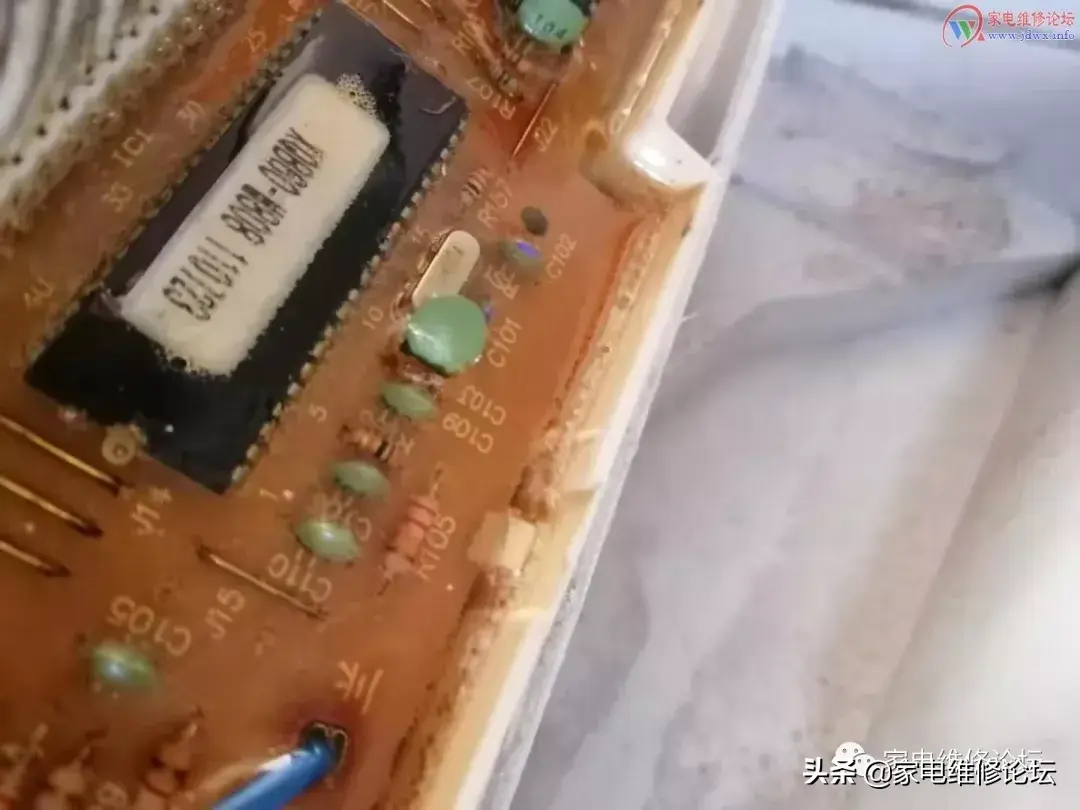

目测这个104瓷片电容有嫌疑

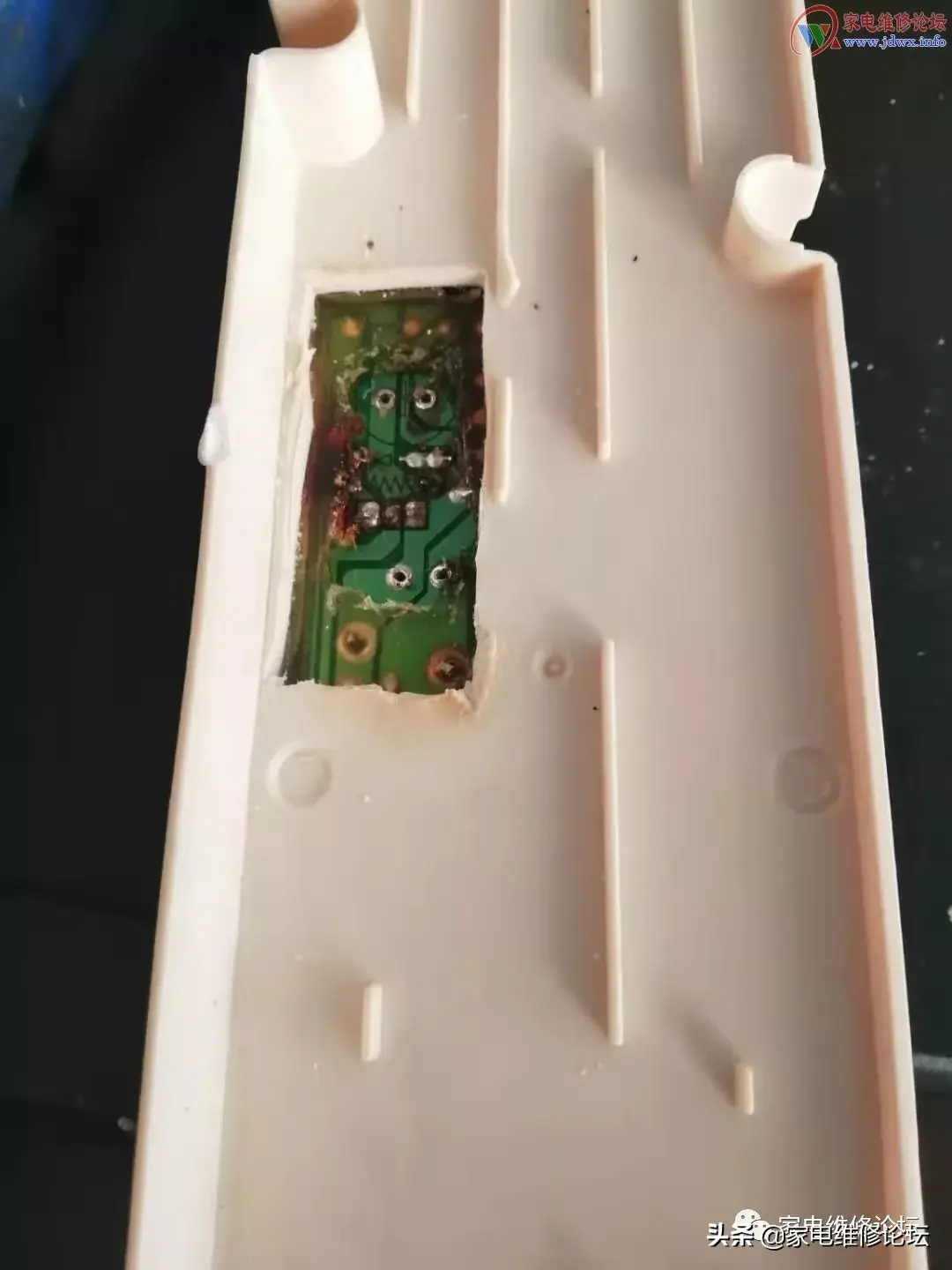

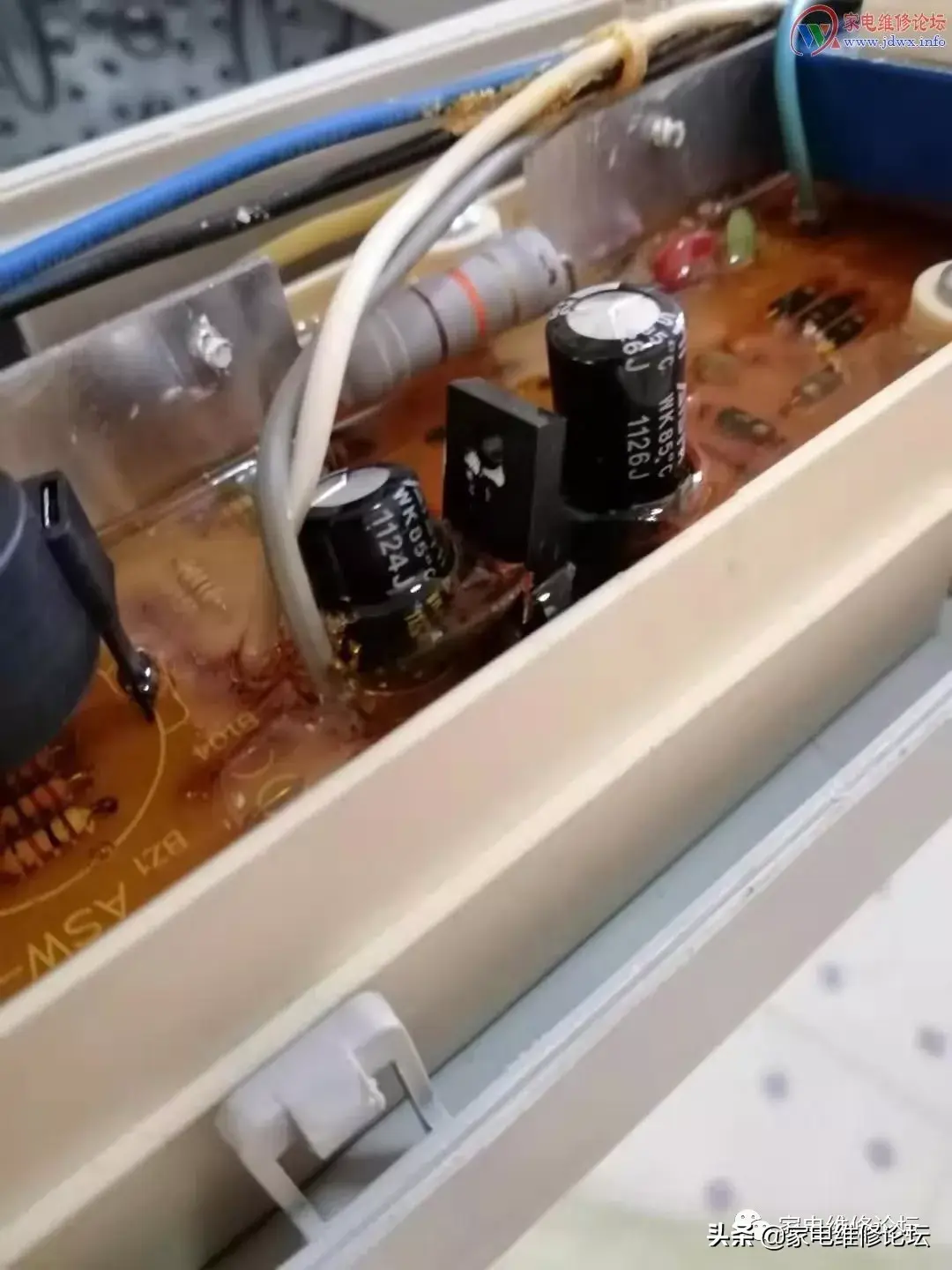

这俩电解右侧那个怀孕，左侧这个闹肚子，没憋住，从下面呲了，把胶都鼓起来了。要换这几个元件，必须把板子从塑料盒里拿出来。尝试着把胶从盒壁分割，然后再用螺丝刀撬。弄了几下，我知道以我的性格是绝对做不到的！忽然想起来坛子里的前辈用开背法修复洗衣机电脑版的案例，不妨学习一下试试。看准了元件位置，在盒子背面画好方框。热风枪调到350度，边烤边用裁纸刀切割，好了，上图。
