家用空调电源线、连机线安装操作指导手册

■电源线及连接线的安装规范要求：

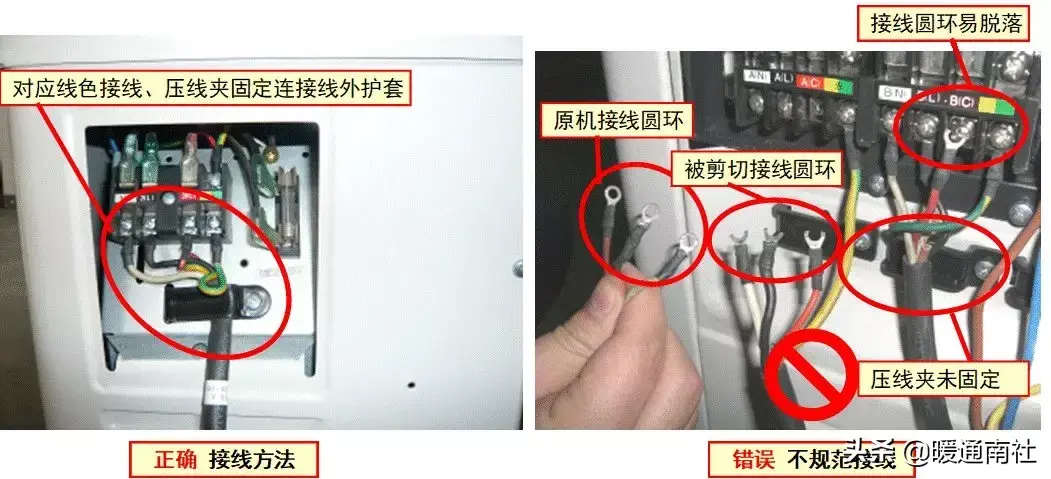

1、电源线及连接线的压线圆环或U形接线端不允许剪断

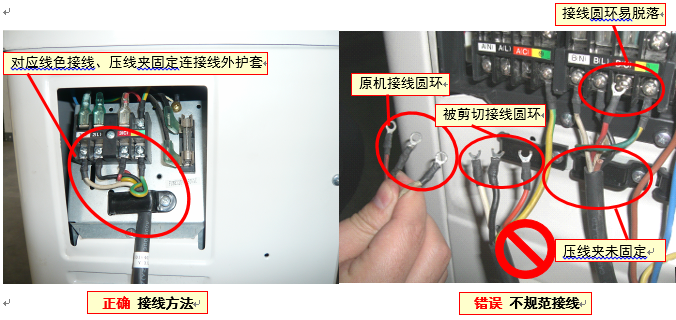

2、连接线连接完毕，要进行通检，线色线号必须对应连接，确保压线一定要牢固紧密，U形端子务必接插到位，不允许有松动现象，压线夹应当固定在连接线的外护套上。

■电源线及连接线的不规范安装：

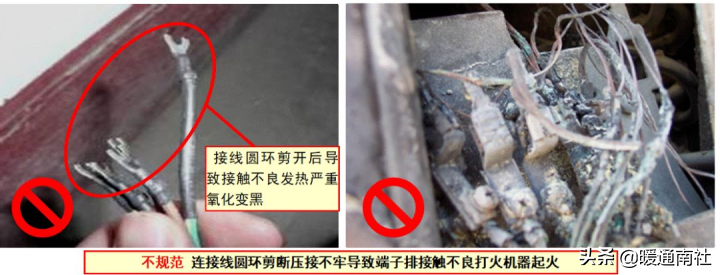

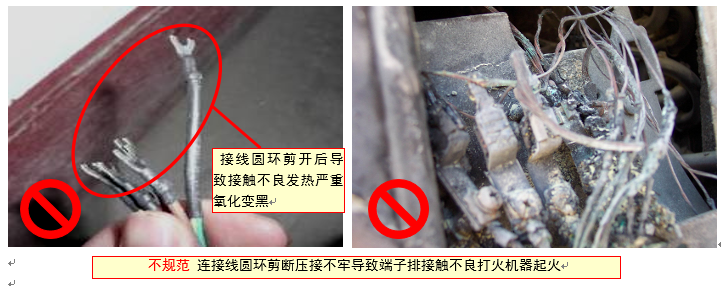

1、电源线及连接线的压线圆环或U形接线端被剪断，很容易产生电源线、连机信号线脱落短路漏电引发触电和起火事故隐患。

2、压线夹未固定连接线外护套，易产生松脱，引发机器安全隐患。

■案例：****年**月**日王某报修某品牌机器不良起火，原因是接线端子排处引起，将连接线卸开发现连接线圆环剪断，严重违反了安装规范。

用户家电源插座电流容量小提供大功率空调供电导致过热、过电流引起火灾：

■正确规范安装：

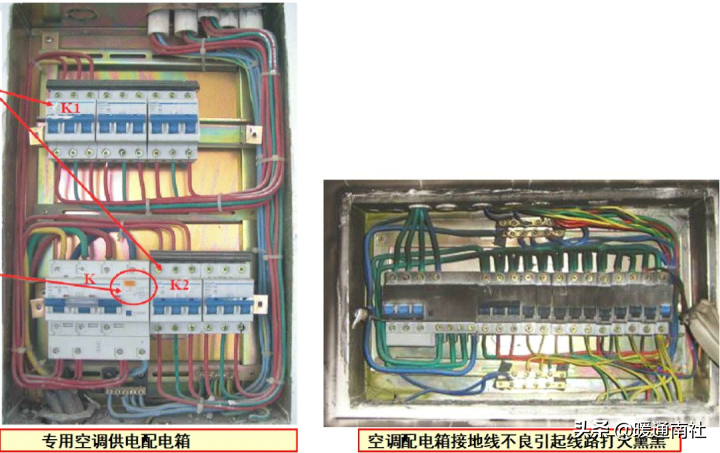

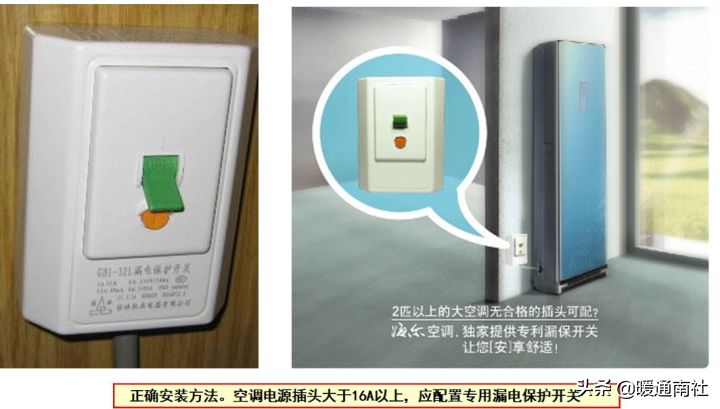

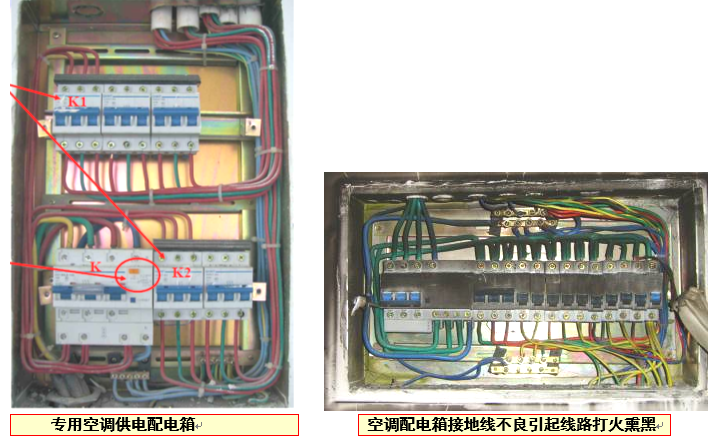

大功率空调器（一般是指制冷量在4500W以上的机器）应设专用供电线路和安装专用电源空气开关、漏电保护器；

1、用户安装空调器的电源插座，必须带有接地线且电源插座的接地线连接牢固，插座的电流容量、结构和插孔尺寸应满足与待装空调器的电源插头相匹配

2、2匹以上（或4500W制冷量以上，空调单相电源电源插头电流容量超过）的空调安装国家标准：GB17790-2008，或产品说明书的规定要求，对空调器的电源线路安装专用空气开关或漏电保护器。

■不规范安装：

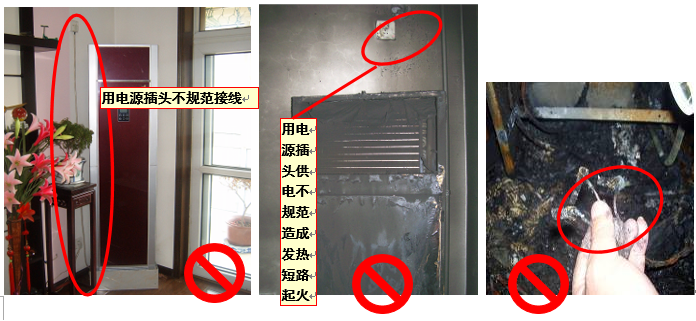

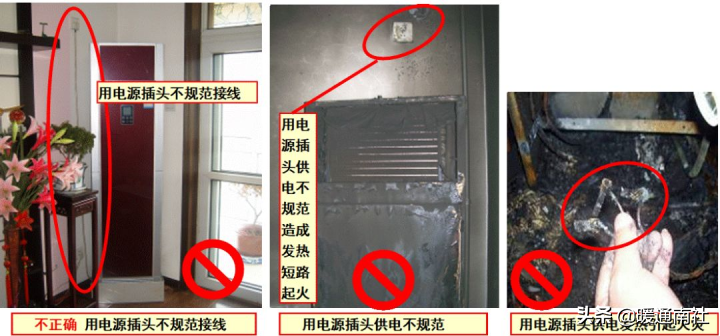

1、大功率柜式空调器的电源供电方式，采用电源插头供电因电流容量小，很容易造成电源插头与插座过电流、发热、电源短路引起火灾事故。

■案例：****年**月**日王某报修某品牌柜机空调器因电源插头与插座短路引起家中起火。

电源线或连机信号线加长线规范操作工艺：

■加长电源线、连机信号线（电源开关）材料选用与规范操作要求：

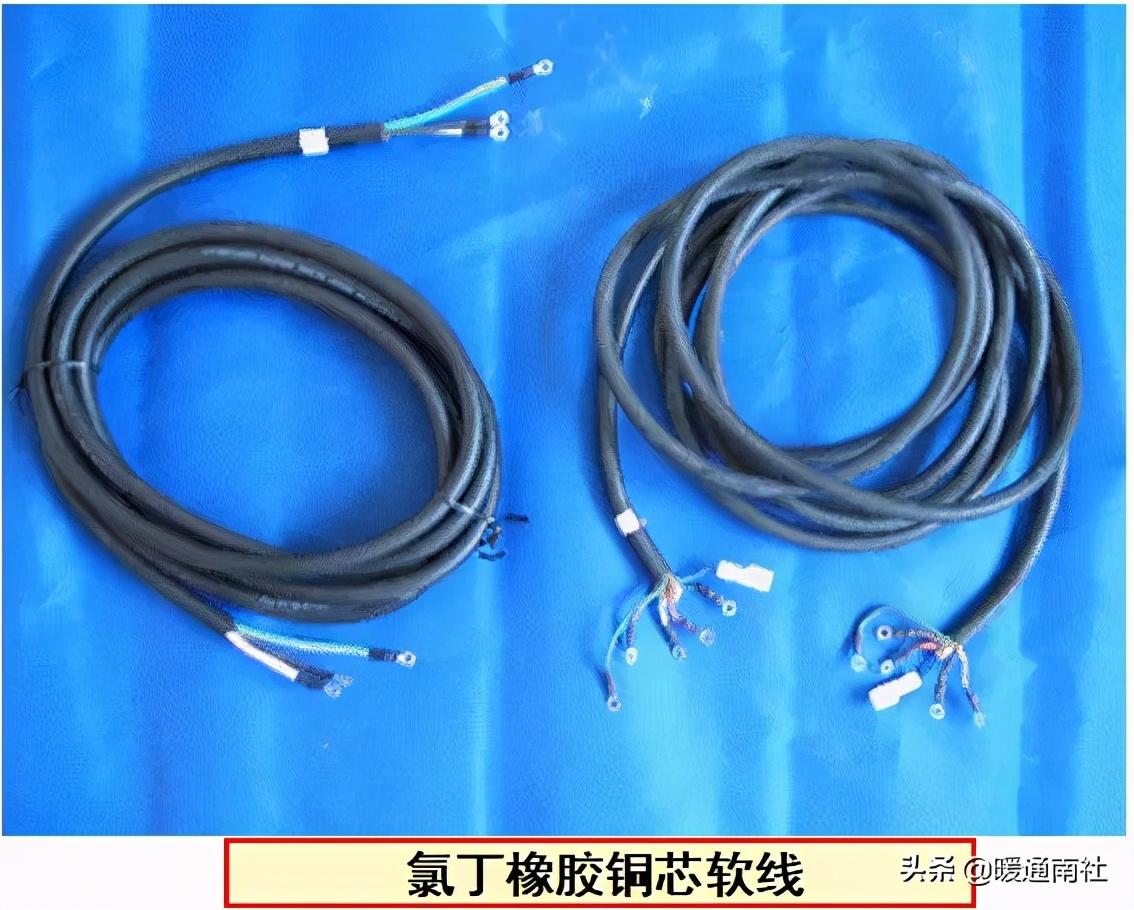

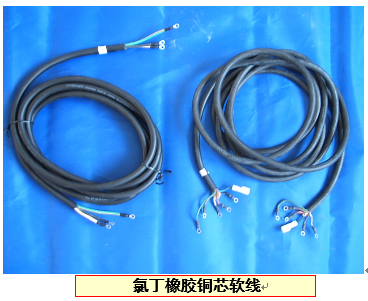

1、电源线或连机信号线加长时，应按照国标GB4706.32标准中规定，使用或选择空调随机出厂配置的电源线或连机信号线。线材规格、颜色应与空调出厂随机配送的线材相同，不允许使用比随机配置的连接线过细或已老化的电源连接线。通常电源线和连机信号线材料为：氯丁橡胶铜芯软线。

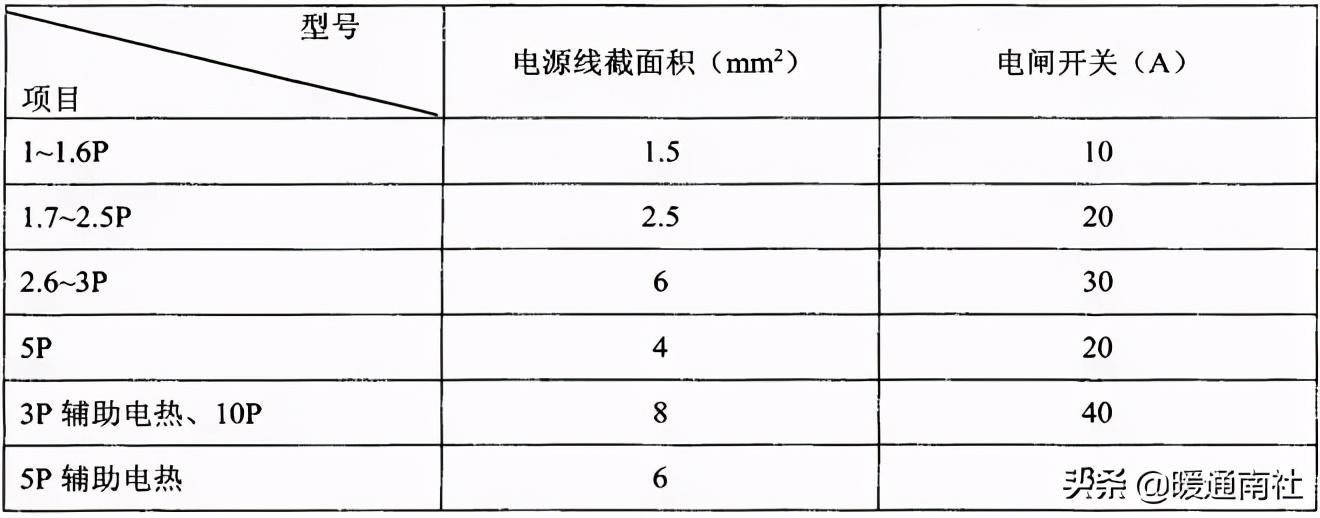

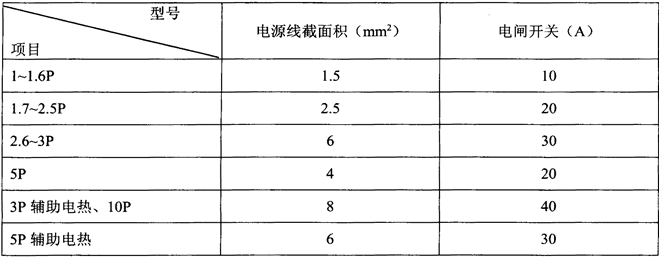

2、空调电源线及连机信号线的安装长度，必须根据空调产品说明书、安装工艺操作要求、空调匹数功率大小，而合理选用线材规格、连接线长度进行施工操作，不允许将连接线超出空调规定的长度。

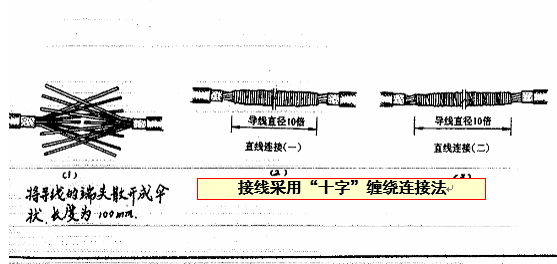

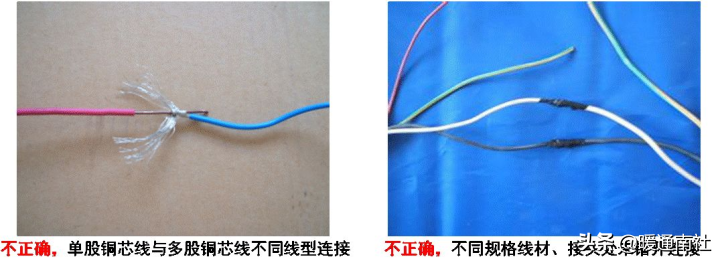

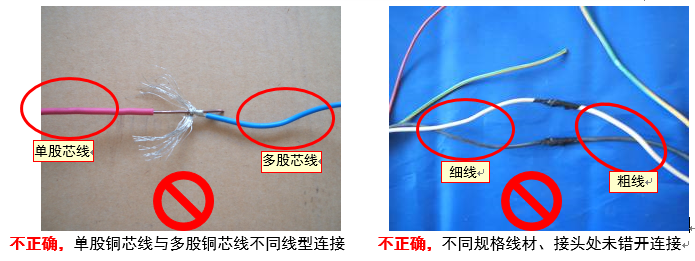

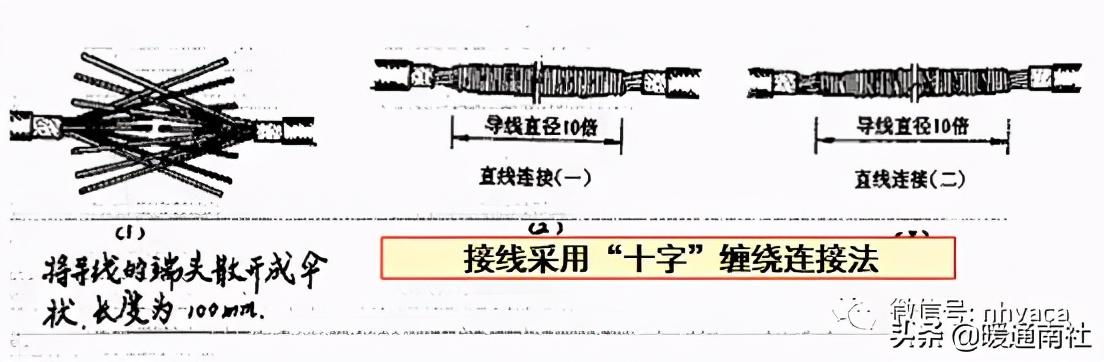

3、加长线的接头连接操作方法，必须采用相同材料、相同规格，接线采用“十字”缠绕连接法连接牢固后并用焊锡焊接牢固。不允许单股铜芯线与多股铜芯线不同线型、不同规格线材进行连接使用，防止接头处接触不良出现发热、打火、短路起火隐患。

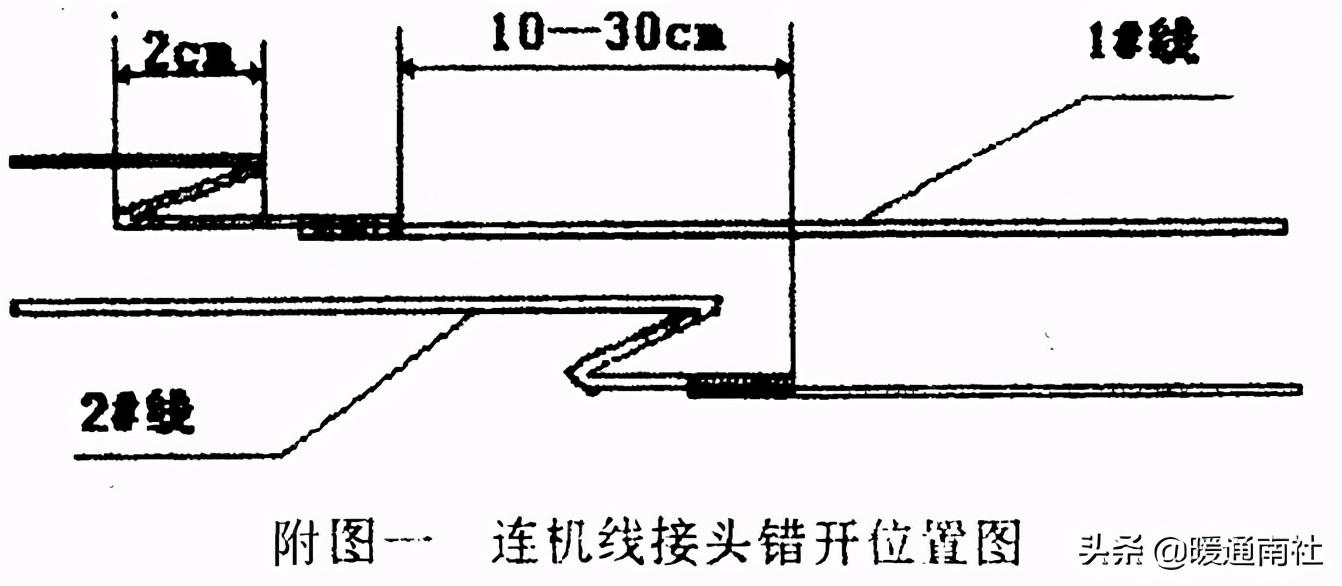

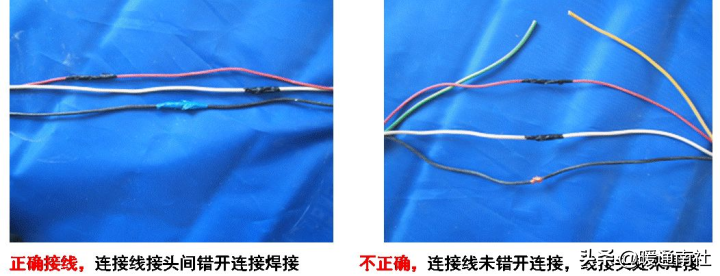

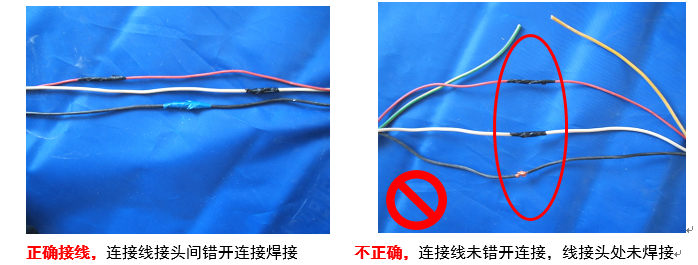

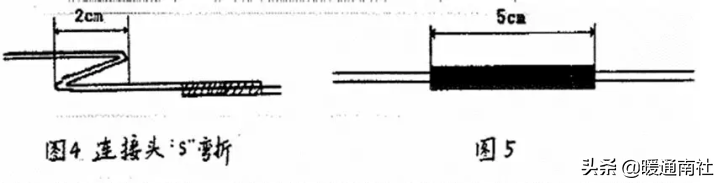

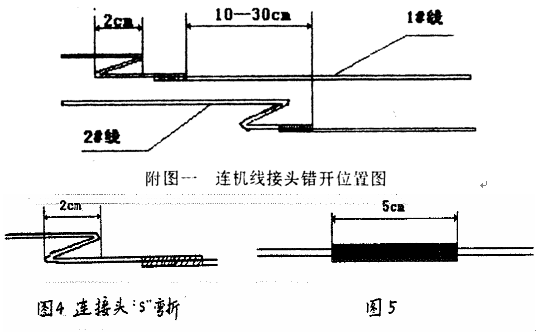

4、连机线各条线的接头位置必须相互错开大于10cm-30cm（见附图）。连机线一侧进行“S”弯折后进行包扎固定。接头处用防水胶布和电工绝缘胶带包扎，长度不低于5cm（见附图4-5）。

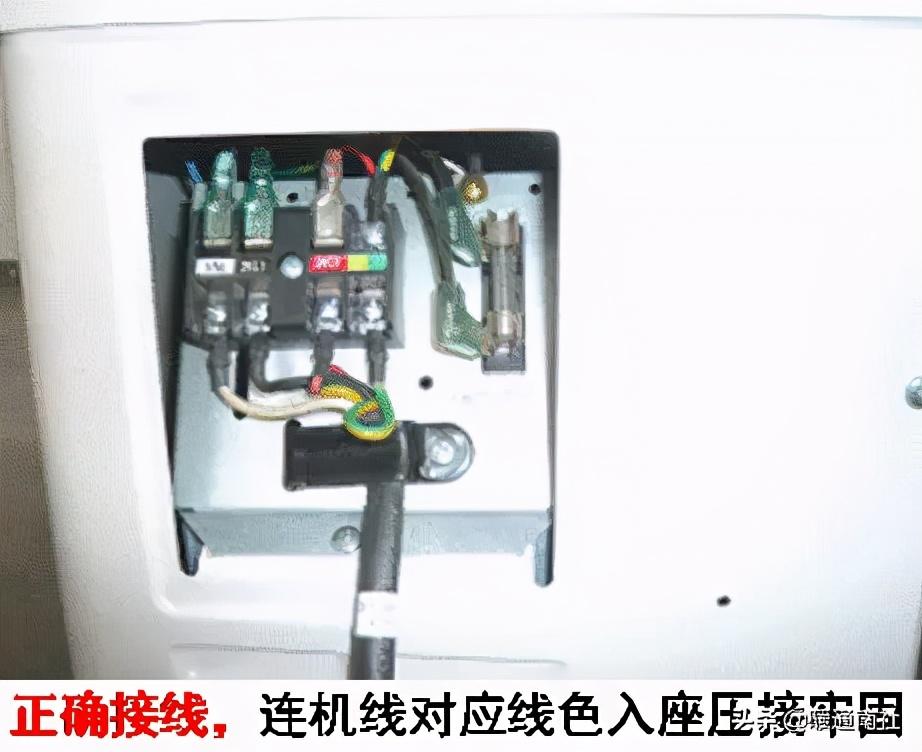

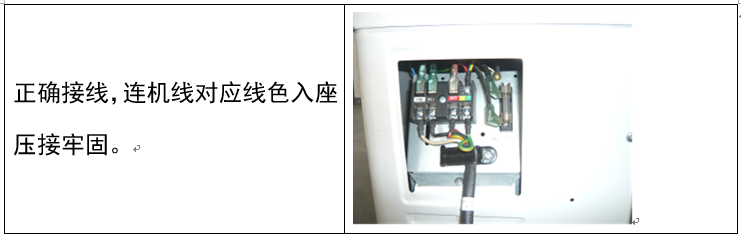

5、连机线对色入座，接线环一定要在垫片和接线排中间被牢固压紧。

■案例：****年**月**日张某报修某品牌机器不良起火，原因是网点将1.5m㎡的单股铜芯电源线与3匹柜式空调的多股铜芯电源线相连接后，造成电源线接线不规范、选用线径太细、线材规格不同，导致电源线接头处接触不良发热承载负荷过大引起着火。

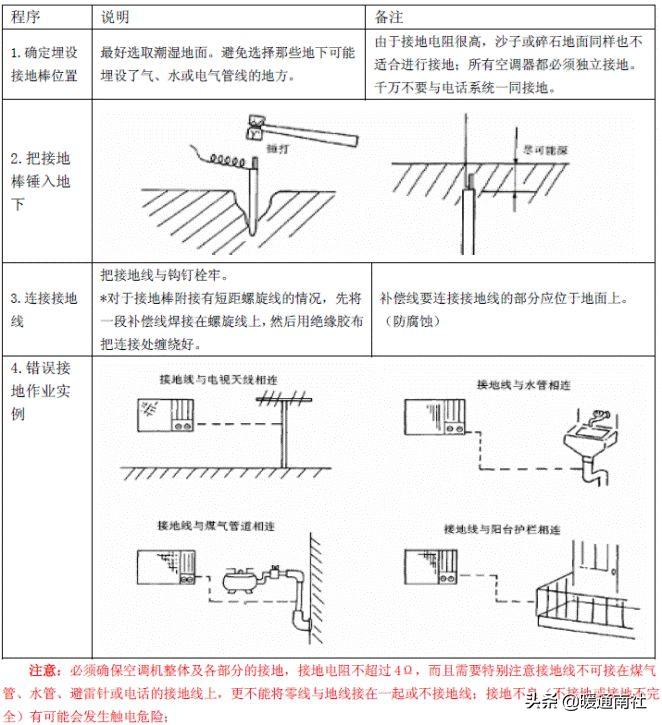

电源接地线安装操作要求：

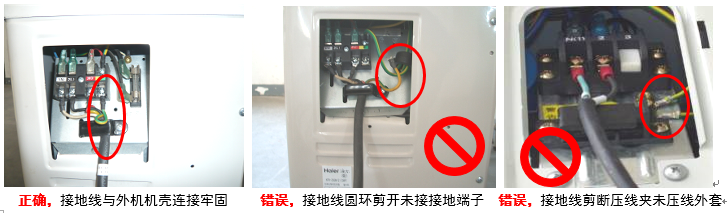

■空调器电源线的接地线安装连接规范操作：应符合GB17790-2008国家标准中的安全配电相关规定。

1、空调器的电源线火线接L，零线接N，接地线（为黄绿双色线）必须与空调器室内外机的金属外壳的统一接地端子进行连接牢固。安装完毕进行通检到位。以防止人身触电、机器漏电和空调电路短路保护作用。

2、用测电仪检测用户家中的电源插座或配电箱的接地线，接地线应与建筑物的大地接地体连接牢固。接地电阻应小于4欧姆以内。

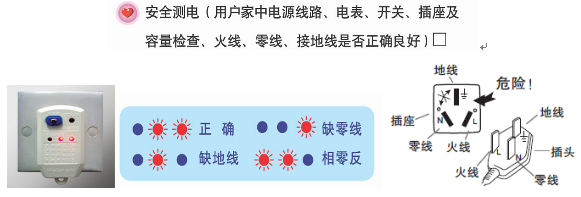

测电仪检测用户电源插座方法

3、不允许接地线与电源的零线连接在一起，这不符合电工安全规范操作。

4、空调应设专用电源线路，接地线不能经过电源开关控制，必须直接与空调器的电源插座、或空调器的统一接地线的接线端子连接牢固。

■案例：****年**月**日孙某报修某品牌空调室外机机壳带电，用户被空调室外机机壳漏电触击，投诉抱怨。

本文来源于互联网，暖通南社整理编辑。

家用空调电源线、连机线安装规范操作指导

空调室内外机接线端子排正确规范接线方法：

电源线及连接线的安装规范要求：

1、电源线及连接线的压线圆环或U形接线端不允许剪断

2、连接线连接完毕，要进行通检，线色线号必须对应连接，确保压线一定要牢固紧密，U形端子务必接插到位，不允许有松动现象，压线夹应当固定在连接线的外护套上。

电源线及连接线的不规范安装：

1、电源线及连接线的压线圆环或U形接线端被剪断，很容易产生电源线、连机信号线脱落短路漏电引发触电和起火事故隐患。

2、压线夹未固定连接线外护套，易产生松脱，引发机器安全隐患。

案例：****年**月**日王某报修某品牌机器不良起火，原因是接线端子排处引起，将连接线卸开发现连接线圆环剪断，严重违反了安装规范。

用户家电源插座电流容量小提供大功率空调供电导致过热、过电流引起火灾：

正确规范安装：

大功率空调器（一般是指制冷量在4500W以上的机器）应设专用供电线路和安装专用电源空气开关、漏电保护器；

1、用户安装空调器的电源插座，必须带有接地线且电源插座的接地线连接牢固，插座的电流容量、结构和插孔尺寸应满足与待装空调器的电源插头相匹配

2、2匹以上（或4500W制冷量以上，空调单相电源电源插头电流容量超过）的空调安装国家标准：GB17790-2008，或产品说明书的规定要求，对空调器的电源线路安装专用空气开关或漏电保护器。

不规范安装：

1、大功率柜式空调器的电源供电方式，采用电源插头供电因电流容量小，很容易造成电源插头与插座过电流、发热、电源短路引起火灾事故。

案例：****年**月**日王某报修某品牌柜机空调器因电源插头与插座短路引起家中起火。

电源线或连机信号线加长线规范操作工艺：

加长电源线、连机信号线（电源开关）材料选用与规范操作要求：

1、电源线或连机信号线加长时，应按照国标GB4706.32标准中规定，使用或选择空调随机出厂配置的电源线或连机信号线。线材规格、颜色应与空调出厂随机配送的线材相同，不允许使用比随机配置的连接线过细或已老化的电源连接线。通常电源线和连机信号线材料为：氯丁橡胶铜芯软线。

2、空调电源线及连机信号线的安装长度，必须根据空调产品说明书、安装工艺操作要求、空调匹数功率大小，而合理选用线材规格、连接线长度进行施工操作，不允许将连接线超出空调规定的长度。

3、加长线的接头连接操作方法，必须采用相同材料、相同规格，接线采用“十字”缠绕连接法连接牢固后并用焊锡焊接牢固。不允许单股铜芯线与多股铜芯线不同线型、不同规格线材进行连接使用，防止接头处接触不良出现发热、打火、短路起火隐患。

4、连机线各条线的接头位置必须相互错开大于10cm-30cm（见附图）。连机线一侧进行“S”弯折后进行包扎固定。接头处用防水胶布和电工绝缘胶带包扎，长度不低于5cm（见附图4-5）。

连机线对色入座，接线环一定要在垫片和接线排中间被牢固压紧：

案例：****年**月**日张某报修某品牌机器不良起火，原因是网点将1.5m㎡的单股铜芯电源线与3匹柜式空调的多股铜芯电源线相连接后，造成电源线接线不规范、选用线径太细、线材规格不同，导致电源线接头处接触不良发热承载负荷过大引起着火。

电源接地线安装操作要求：

空调器电源线的接地线安装连接规范操作：应符合GB17790-2008国家标准中的安全配电相关规定。

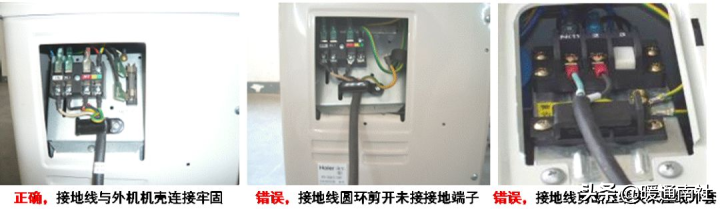

1、空调器的电源线火线接L，零线接N，接地线（为黄绿双色线）必须与空调器室内外机的金属外壳的统一接地端子进行连接牢固。安装完毕进行通检到位。以防止人身触电、机器漏电和空调电路短路保护作用。

2、用测电仪检测用户家中的电源插座或配电箱的接地线，接地线应与建筑物的大地接地体连接牢固。接地电阻应小于4欧姆以内。

测电仪检测用户电源插座方法：

3、不允许接地线与电源的零线连接在一起，这不符合电工安全规范操作。

4、空调应设专用电源线路，接地线不能经过电源开关控制，必须直接与空调器的电源插座、或空调器的统一接地线的接线端子连接牢固。

案例：****年**月**日孙某报修某品牌空调室外机机壳带电，用户被空调室外机机壳漏电触击，投诉抱怨。

来源互联网。
