豆浆机通电，电机不转，看看师傅是怎么维修的

随着人们现在的生活水平提高，小家电在每家每户都是必备的炊具。现在用家电的人非常多，也导致很多厂商生产各种各样的小家电。杂牌的电器，也拨地而起，各种的杂牌，随处可见，在购买家电的时候还是选些大品牌，质量要好一些。

豆浆机对一个家庭来说，必不可少。特别家里有小孩的，有一个豆浆机，那是非常的方便。随时都可以给孩子送上一杯新鲜的豆浆，我想大家都应该用过，既便捷，又卫生。

今天给大家讲讲豆浆机

豆浆机一般由几大部分组成，电脑版，下面发热管，电机这几个部分组成。

豆浆机坏的故障率也是非常高的。一般我们在用完豆浆机清洗的时候，很多人不懂得它里面的结构，虽然有胶圈防水，有的人直接把那个机头直接放水里面浸泡在清洗。这完全是一种错误的清洗方法，浸泡的时间太长容易进水。如果一旦进水，最容易造成里面电路板短路。在这种情况下，有时你自己根本不知道，再使用的时候一插电，就会烧坏机子。

一种情况就是这样进水烧坏的，有的呢是机子本身质量出问题。

电机分为两种，一种是200Ⅴ直流电机，另一种是交流电220伏电机。

电机坏，基本是质量问题，有时内部线圈发热，时间用的过长，这种情况电机没有力量，或者直接铜线断路。

发热管，这样的发热管在正常情况使用的情况下是不会坏的，这种发热管是防干烧发热管。

这几大部件，如果坏的话，相对来说，对于豆浆机来说它的维修成本非常高的。

今天就给大家讲一讲电机不转维修过程，

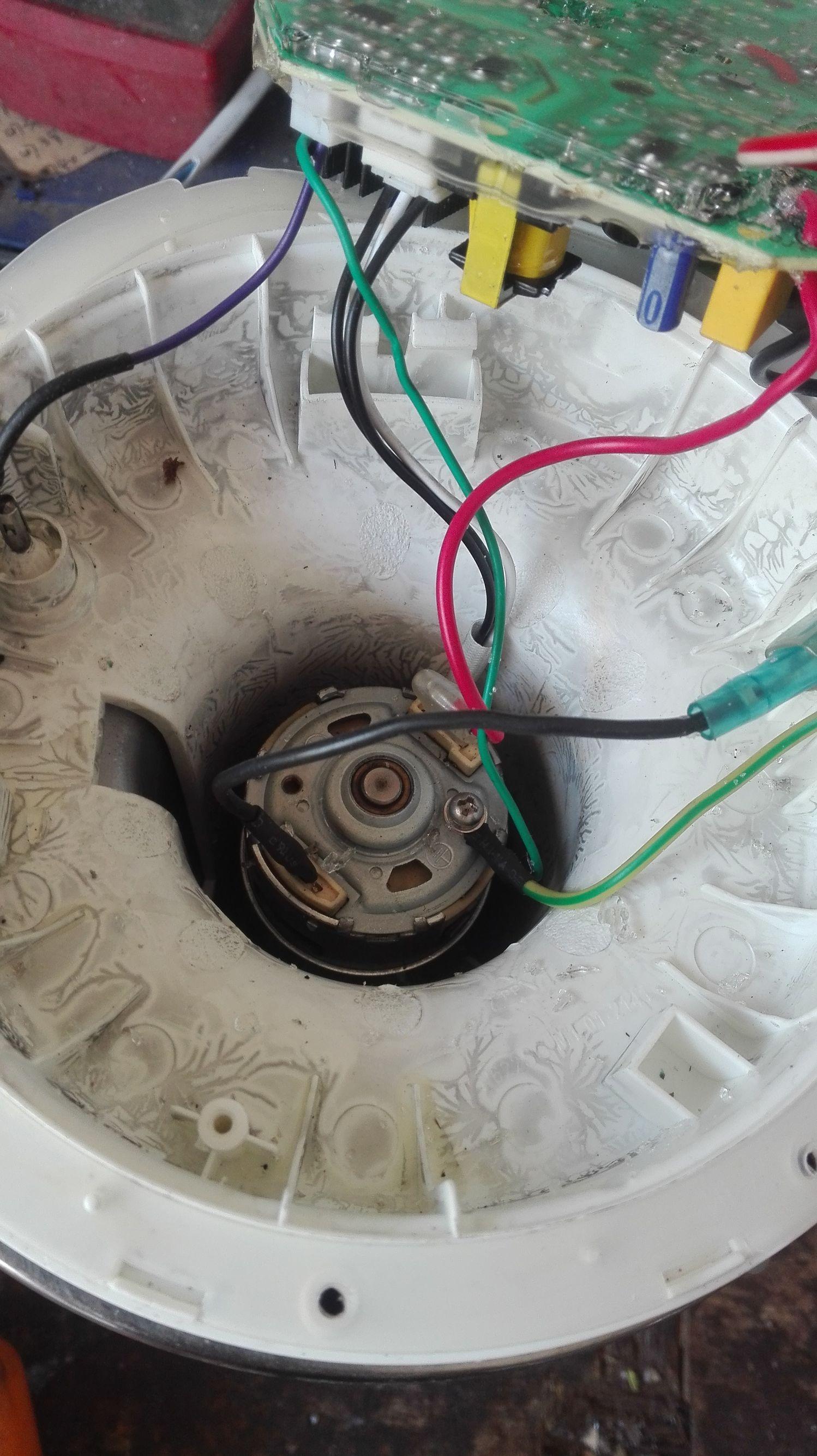

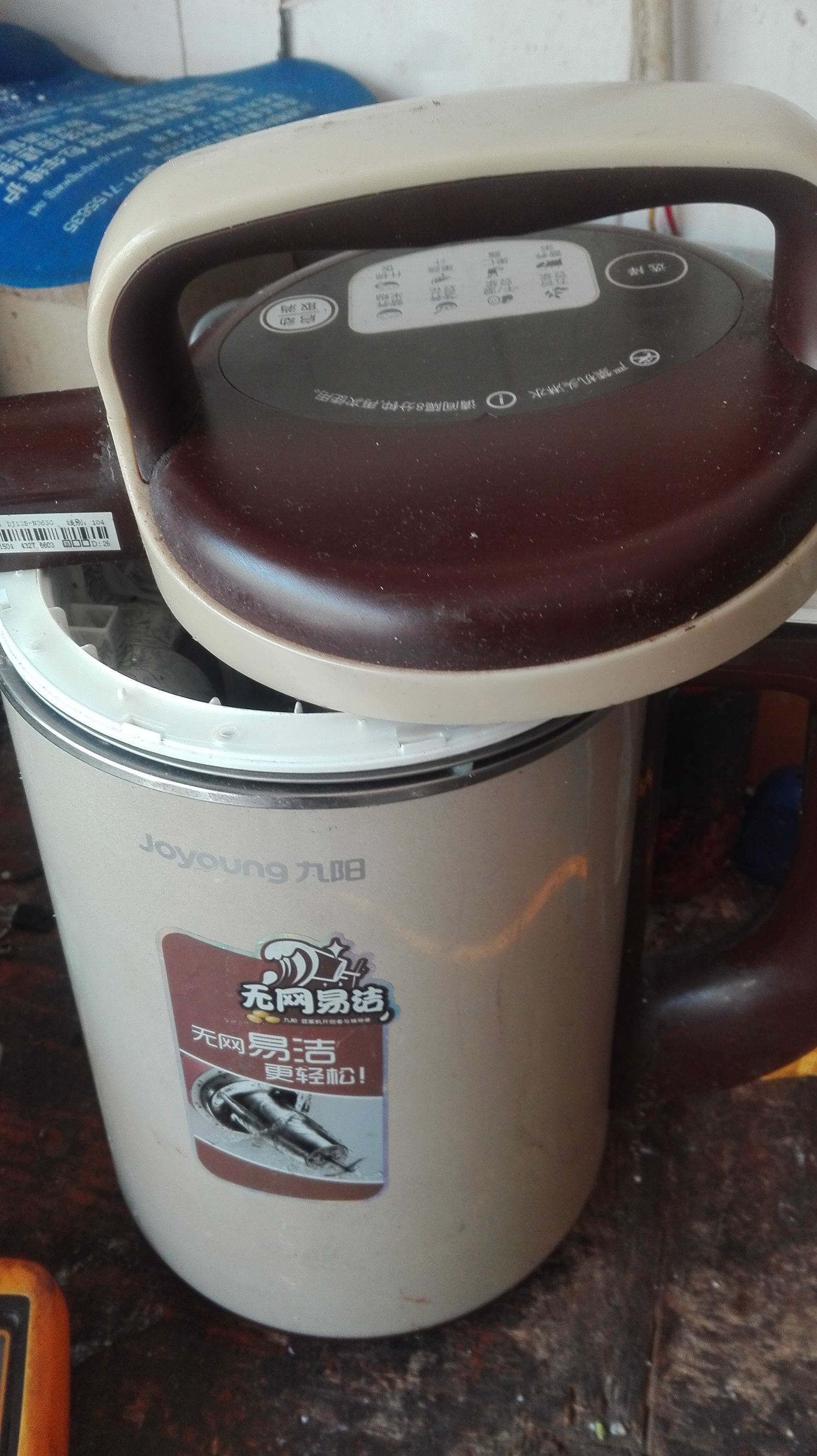

这台机子是通电显示完全正常，电机不转。拆开豆浆机机头，把电路板轻轻取出。这个电机是直流200V电机，不是220V电机，经过一番检测，经过可控硅输电压正常，在经过一个保线到整流桥，（注：经过的保险已坏），更换此保险后，检查桥堆也完好，心里还有一小激动，以为此机彻底修好了，然后上电试机，就听见啪的一声，保险管又坏了。

此时心情无法形容，但心里早已明白。电机也是坏的，这个电机证明线圈里面短路了，这也没办法检查电机的时候没有明显的短路现象。

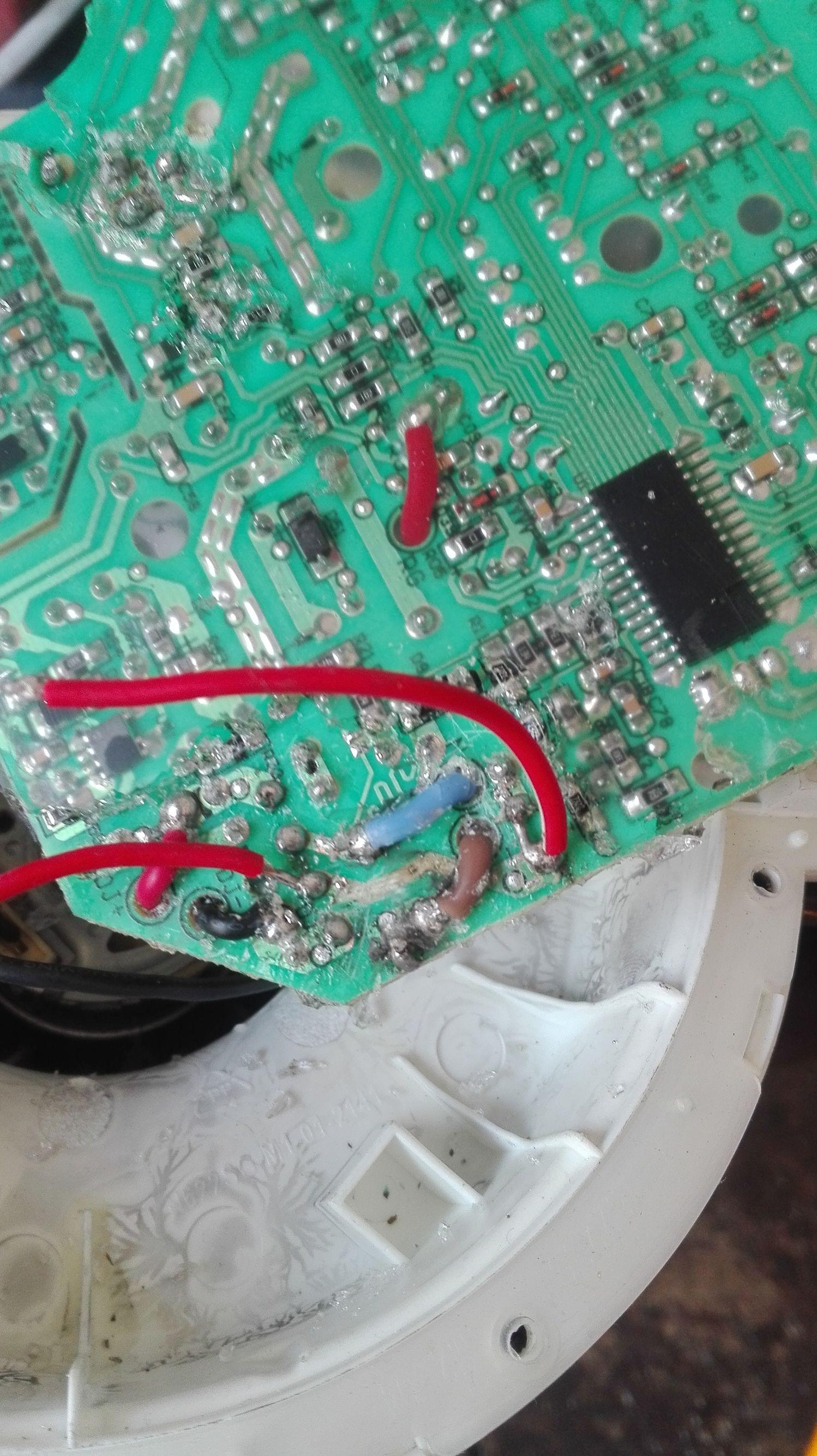

重修复好电路板，购回新电机安装好试机，一切正常。所以说呀，维修电器要胆大心细。今天也不多说了，就说到这里喜欢我的文章就点关注吧。如果有什么好的建议，可以在下面跟我们讨论吧！

豆浆机突然坏了怎么检修，不同的故障处理方法

自动豆浆机采用微电脑控制技术，具有粉碎、加热、煮沸、防溢及缺水保护等功能，实现制浆自动化，是现代生活中做早餐的理想厨房用具。

九阳豆浆机

以九阳JYDZ-8型豆浆机为例，该机由电源电路、控制电路、电机、加热管等构成，如图11-2所示。

1.供电与待机控制电路

接通电源，220V市电电压经变压器B降压输出12V交流电压，该电压通过D1～D4桥式整流，再通过C1、C2滤波产生14V直流电压。该14V电压不仅为继电器的线圈和蜂鸣器供电，而且经三端稳压器78L05输出5V电压，经C3、C4滤波后，加到CPU(SH66P20A)的[14]脚，为它供电。CPU获得供电后开始工作，它的[1]脚电位为低电平，5V电压经R15为电源指示灯LED供电，使它发光，同时，CPU的[13]脚输出蜂鸣器驱动信号，经R7限流，再经V2倒相放大后，使蜂鸣器发出“嘀”的一声，表明电路进入待机状态。

2.自动打浆控制电路

杯内有水且在待机状态下，按下启动键，CPU检测到[7]脚由高电平变成低电平后，从[12]脚输出高电平驱动信号，该信号通过R8限流使V3导通，为继电器K2的线圈提供电流，使K2内的触点K2-1吸合，加热管RG得到供电后开始加热。加热约8min后水温超过84℃，温度传感器的阻值减小，为CPU的[2]脚提供的电压升高。CPU将该电压值与内存中存储的温度/电压数据进行比较，判断加热温度达到要求后，控制[12]脚输出低电平控制信号，[11]脚输出高电平控制电压。[12]脚输出的低电平控制信号使V3截止，继电器K2的触点释放，加热管停止加热。[11]脚输出的高电平控制电压经R9限流使驱动管V1导通，继电器K1的线圈中有电流流过，它的触点K1-1吸合，使电机高速旋转，开始打浆。经过4次(每次时间为15秒)打浆后，CPU的[11]脚电位变为低电平，V1截止，电机停转，打浆结束。打浆结束后，CPU的[12]脚再次输出高电平电压，K2的触点吸合，加热管继续加热，一直加热至豆浆第一次沸腾，浆沫上溢，接触防溢电极。此时CPU的[18]脚电位变为低电平，检测到该电平后，CPU的[12]脚就输出低电平电压，使V3截止，停止加热。当浆沫回落，离开防溢电极后，CPU的[18]脚电位又变为高电平，CPU的[12]脚又输出高电平电压，加热管又开始加热，如此反复多次进行防溢延煮，累计15min后CPU的[12]脚输出低电平，停止加热。同时，[13]脚输出脉冲信号，经V2放大后驱动蜂鸣器报警，并且控制[1]脚输出脉冲信号使指示灯闪烁发光，提示用户自动打浆结束。

图11-2　九阳JYDZ-8型豆浆机电路

提示　打浆时电机运转时间由CPU的[16]脚外接的R2、C8(电路中未画出)充电时间常数来决定。 3.手动打浆控制

当需要单独加热时，先按加热键预置加热程序，再按一下启动键，CPU相继检测到[9]、[7]脚为低电平后，控制[12]脚输出高电平控制信号，使V3导通，继电器K2内的触点吸合，加热管单独加热。当再次按加热键后，[9]脚的低电平被CPU检测后控制[12]脚输出低电平电压，使V3截止，停止加热。

当需要单独打浆时，先按电机键预置电机工作次数，再按一下启动键，CPU相继检测到[8]、[7]脚为低电平后，控制[11]脚输出高电平，V1导通，继电器K1的触点吸合，电机开始旋转，执行打浆预置程序，完成打浆后，自动停止。

4.防干烧保护

当杯内无水或水量低于水位线时，由于水位探针接触不到水，CPU的[17]脚电位变为高电平，[13]脚输出报警信号。该信号通过V2放大后使蜂鸣器长鸣报警，机器自动停止加热，防止加热管过热损坏，实现防干烧保护。

5.常见故障检修

(1)不工作，指示灯不亮

不工作，指示灯不亮说明该机没有市电输入、电源电路或微处理器电路异常。该故障的检修流程如图11-3所示。

(2)指示灯亮，但不能加热

指示灯亮，但不加热说明启动键、CPU、加热管或其供电电路异常。该故障的检修流程如图11-4所示。

图11-3　不加热，指示灯不亮故障检修流程

图11-4　指示灯亮，但不加热故障检修流程

(3)能加热，但不打浆

能加热，但不能打浆说明温度检测电路、电机或其供电电路异常。该故障的检修流程如图11-5所示。

(4)加热时有泡沫溢出

加热时有泡沫溢出说明浆沫检测电路、加热管供电电路异常。该故障的检修流程如图11-6所示。

(5)通电后，蜂鸣器就长鸣

通电后蜂鸣器就长鸣说明水位检测电路异常。主要检查水位探针是否锈蚀，接线是否开路;若它们正常，则需要检查CPU。

(6)不加热，直接打浆

不加热，直接打浆说明温度检测电路或CPU异常。若CPU的[2]脚为高电平，则检查温度传感器、分压电阻R14;若为低电平，则说明CPU异常。

图11-5　能加热，但不能打浆故障检修流程

图11-6　加热时有泡沫溢出故障检修流程

美的豆浆机

以美的DG13-DSA型豆浆机为例，该机由电源电路、控制电路、电机、加热管等构成，如图11-7所示。

1.电源电路

接通电源，220V市电电压经C1滤除高频干扰脉冲，再经变压器T1降压输出12V交流电压，该电压通过整流堆B1桥式整流，再通过C2、C3滤波产生12V直流电压。该12V直流电压不仅为继电器K1、K2的线圈供电，而且经三端稳压器Q3(7805)输出5V电压。5V电压通过C14、C4、C15滤波后，加到CPU(ST62T09C6)的[1]脚，为它供电。

市电输入回路的压敏电阻用于市电过压保护，以免市电升高时，导致变压器等元件损坏。

2.微处理器电路

CPU(ST62T09C6)得到供电后，它内部的振荡器与[3]、[4]脚外接的晶振TX和移相电容C7、C8通过振荡产生4MHz的时钟信号。该信号经分频后协调各部位的工作，并作为CPU输出各种控制信号的基准脉冲源。同时，CPU内部的复位电路通过[7]脚对电容C9充电，使[7]脚在开机瞬间产生一个由低电平到高电平变化的复位信号。低电平的复位信号使CPU内的存储器、寄存器等电路清零复位后，[7]脚变为高电平，CPU开始工作。

CPU工作后，从[18]脚输出的高电平控制信号经R9限流使电源指示灯D9发光，从[16]脚输出蜂鸣器驱动信号，使蜂鸣器S发出“嘀”的一声，表明电路进入待机状态。

图11-7　美的DG13-DSA型豆浆机电路

3.打浆控制

杯内有水且在待机状态下，按下启动键，CPU检测到[14]脚由高电平变成低电平后，从[17]、[19]脚输出高电平驱动信号。[19]脚输出的高电平电压经R10使加热指示灯D8发光，表明该机处于加热状态。[17]脚输出的高电平电压通过R3限流使驱动管Q2导通，为继电器K2的线圈提供电流，使K2内的触点吸合，加热管开始加热。当水温达到80℃后，温度传感器的阻值减小，为CPU的[15]脚提供的电压升高。CPU将该电压值与内存中存储的温度/电压数据进行比较，判断加热温度达到要求后，控制[17]脚输出低电平控制信号，[11]脚输出高电平控制电压。[17]脚输出的低电平控制信号使Q2截止，继电器K2的触点释放，加热管停止加热。[11]脚输出的高电平控制电压经R2限流使驱动管Q1导通，继电器K1的线圈中有电流流过，它的触点吸合，使电机高速旋转，开始打浆。打浆需要4次，每次打浆电机运行20s，停10s。当CPU的[11]脚电位变为低电平时，Q1截止，电机停转，打浆结束。打浆结束后，CPU的[17]脚再次输出高电平电压，使K2吸合，加热管继续加热，一直加热至豆浆第一次沸腾，浆沫上溢，接触到防溢电极。此时CPU的[9]脚电位变为低电平，CPU的[17]脚输出低电平电压，使Q2截止，停止加热。当浆沫回落，离开防溢电极后，CPU的[9]脚电位又变为高电平，CPU的[17]脚又输出高电平电压，加热管又开始加热，如此反复多次进行防溢延煮。当打好的豆浆煮熟后CPU的[17]脚输出低电平电压，停止加热，[16]脚输出脉冲信号使蜂鸣器鸣叫2声，提示用户豆浆可以饮用。

4.防干烧保护

当水量不足，测水电极接触不到水，CPU的[8]脚电位变为高电平时，[16]脚就输出报警信号，驱动蜂鸣器长鸣报警，并自动停止加热，防止加热管过热损坏，实现防干烧保护。

5.常见故障检修

(1)不工作，指示灯不亮

不工作，指示灯也不亮说明该机没有市电输入、电源电路或微处理器电路异常。该故障的检修流程如图11-8所示。
