常见家庭电器电路的认识、简单安装及维修，学会这几招维修不求人

电，在我们生活中的应用比较广泛，它给我们的生活带来了很多的便利，我们越来越离不开电了。正因为如此，有时电路故障就给我们的生活带来很多的不便和烦恼。那么，你知道家庭电路故障常见的有哪几种吗？家庭电路维修方法是怎样的呢？下面介绍常见家庭电器电路、简单安装及电路故障和维修方法，希望对大家有所帮助。

一、常见家庭电器电路的认识和简单安装

1、家用漏电开关的认识和安装

1）认识漏电开关

漏电开关主要作用接通、断开电源电路；起漏电保护、短路保护、过电流和过载保护功能。

既然漏电开关比空气开关好，具有漏电保护功能，那为什么有些地方还是用空气开关呢？

二、家庭用电常见故障及维修

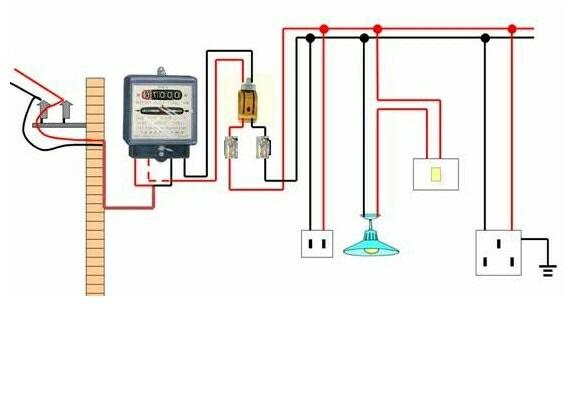

家庭供电原理图

如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

短路

如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；

火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

过载

电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。（加速线路老化）

电路接触不良

如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）

电路本身连接错误而引起故障

如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了、一用电漏电开关就跳闸。

线路漏电

经常无缘无故跳闸，换了新的空开，过不多久还跳。有时跳完能推上去，有时跳完一推上去就蹦下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。



检修开路

先用测电笔检查总闸刀开关处。如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。要是专业电工师傅上门维修，基本用万用表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开咯！排除方法，线路检修，顺藤摸瓜，线路接头处、开关、插座、灯具的端子压接处、通过敲打找到断点，除去虚连打火氧化层，从新接驳好，多层绝缘胶布处理，正常使用。

验电笔

万用表

检修短路

电路短路故障维修，需要专业电工师傅用到专业工具，常用到的工具有，万用表或钳型电流表、摇表（使用时会有电压产生）、操作步骤：打开配电箱，拆卸下负载端，用电阻档分别测量火线对地阻值、零线对地阻值。测量阻值无反应，说明阻值无穷大，线路完好！如电阻档位有反应，说明线路绝缘有损坏。最好建议客户换线、要么只能做零线使用不能再继续做火线使用。短路也多发生在灯具电子元器件、各种配件电路板上，在电阻档无法测量的情况下，只有通过逐步送电的方式，找到故障点在分开排查。家庭常见短路设备有排油烟机，电风扇（大部分都是电机线圈短路），引起开关跳闸。

摇表（其实开路短路都可测量）

检修线路漏电

线路漏电是电路短路的前奏，出现隐患必须根除，处理方式等同于短路维修。

漏电 如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。家庭常见漏电设备有冰箱，洗衣机，饮水机。

以上内容来源网络，由微信公众号：建筑水电知识平台（AZPT991） 整理，如果想继续学习更多水电知识和安装视频可关注我们！

猜你喜欢

小心水电改造误区三大方面，看看你家的隐蔽工程有没有躺枪？

涨姿势！生活用电之如何区分火线、零线、地线？强电和弱电？

天天都能接触到漏电断路器，关于断路器保护的知识你不一定全知道

再一次跟你们说明水电改造，要想好看耐用，你们首先注意这3条

作为装修中唯一的隐蔽工程，水电改造一直是大伙关注的重点，既想要好用且耐用，又想省钱不被坑。

今天，我们来深度剖析下水电改造：

水电改造的流程为：水电交底→水电预估→材料进场→放线开槽→强弱电布管→给排水布管→强电箱整理→水电验收

总的来说，可以分为三个部分：

01

准备工作

即水电交底、水电预估和材料进场这三个项目。

1、水电交底

在水电交底是项很简单但很必要的事，就是与装修公司或水电师傅对接你的需求。

不过，在此之前咱们要提前做好家居生活的水电规划：

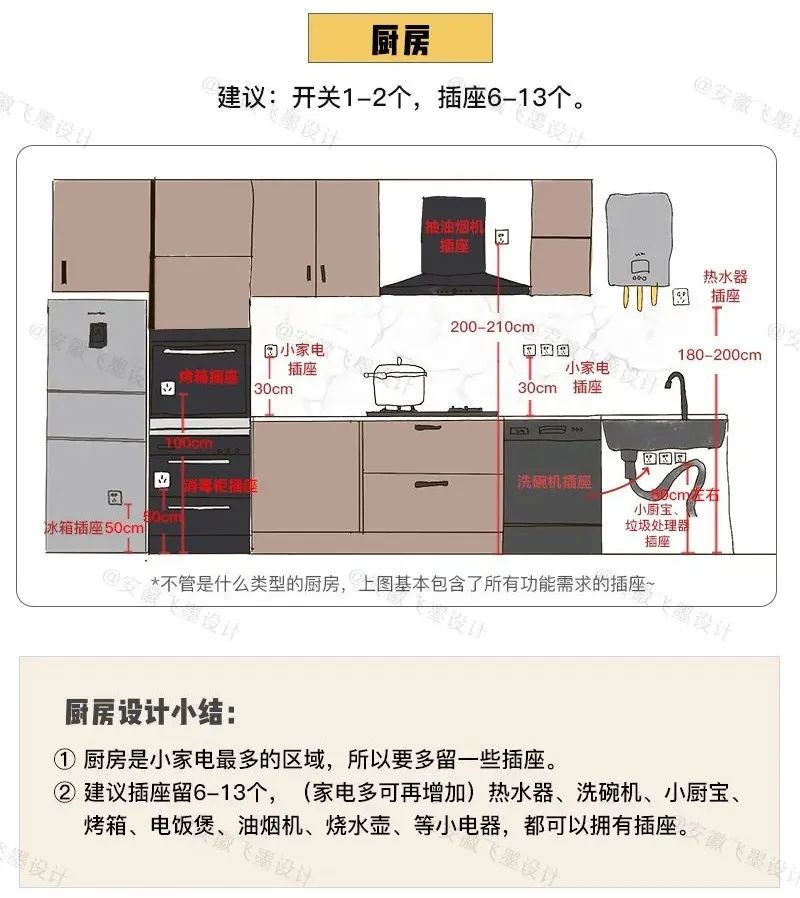

① 插座的数量和位置

冰箱、空调、洗衣机、电视、油烟机、洗碗机等等等等电器的位置：

② 灯具及开关的数量、位置和种类

灯具的数量和位置，以及相应的开关，单开还是双开，或者三开？

③ 上下水的位置和方式

确定好上下水的位置，水槽、台盆、花洒等的数量和位置：

排水方式有两种，地排和墙排：斥巨资改的排水，洗澡5分钟拖地2小时？？？

建议：

◆ 马桶和台盆可考虑选择墙排，能够避免卫生死角；

◆ 厨房的厨余垃圾易堵塞，阳台洗衣机排水量快且大，这两个地方建议地排。

④ 隐藏设备

中央空调、新风、地暖和暖气片，这三大类也都需要提前规划。

2、水电预估

根据改造需求预估水管、电线等材料的数量。

3、材料进场

水电改造是隐蔽工程，产品质量很关键。采购材料，注意：

关于水管▽

① 进水管选择PPR，注意冷热水管不能混用。

② 主水管选6分管，管径20mm或25mm。

② 排水管选PVC，根据具体的用途选择管径，不得低于40mm。

关于电线、电管▽

① 电线，选择铜芯线。由于平方数越大的电线价格越高，本着避免“高配低用”的原则，建议：

● 照明线路用2.5平方；

● 厨房由于电器多，单走4平方的线，预防大功率电器不能同时用；

● 卫生间有热水器和浴霸，走4平方的线；

● 空调功率大，一般壁挂空调插座要求4平方、柜机或中央空调须6平方或以上。

● 冰箱要与其它电器分开，单走线，4平方即可。

② 家装网线普遍超五类、六类、超六类，百兆用网选超五类即可，如果选择千兆网选超六类。

③ 插座：常规选10A；大功率电器如空调，选16A；注意，卧室要选双控开关。

④ 入墙式线管选￠16或￠20的PVC阻燃管。

下面，咱们进入水电施工阶段：

02

水电施工

主要就三个部分，即：放线开槽→强弱电布管→给排水布管

1、放线开槽

开槽宽度等于管径加管卡缝隙加上两边1cm预留缝隙；开槽深度等于管径加1~1.5cm；开槽横平竖直、深浅一致、转弯弧度半径在20-30cm之间。

注意，开槽若遇混凝土墙面不可切断钢筋，墙面开横槽长度不得大于600公分。

2、强弱电布管

科普下：强电指的是室内220伏以上用电，如灯具和电器的用电；弱电是指网线、电话线等。

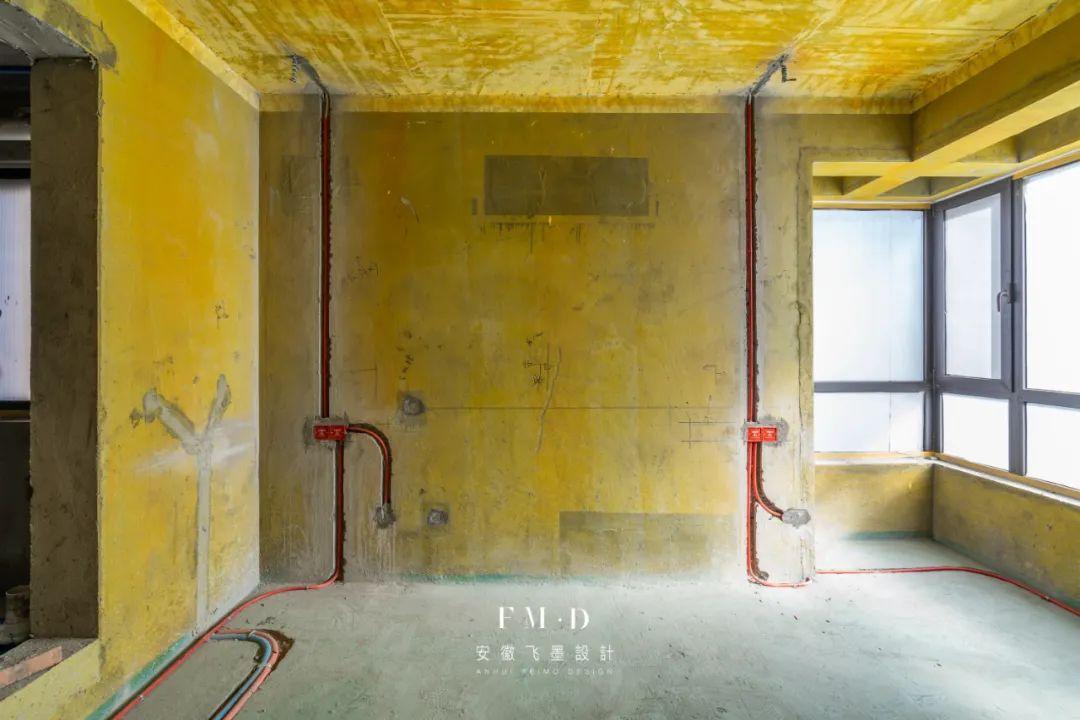

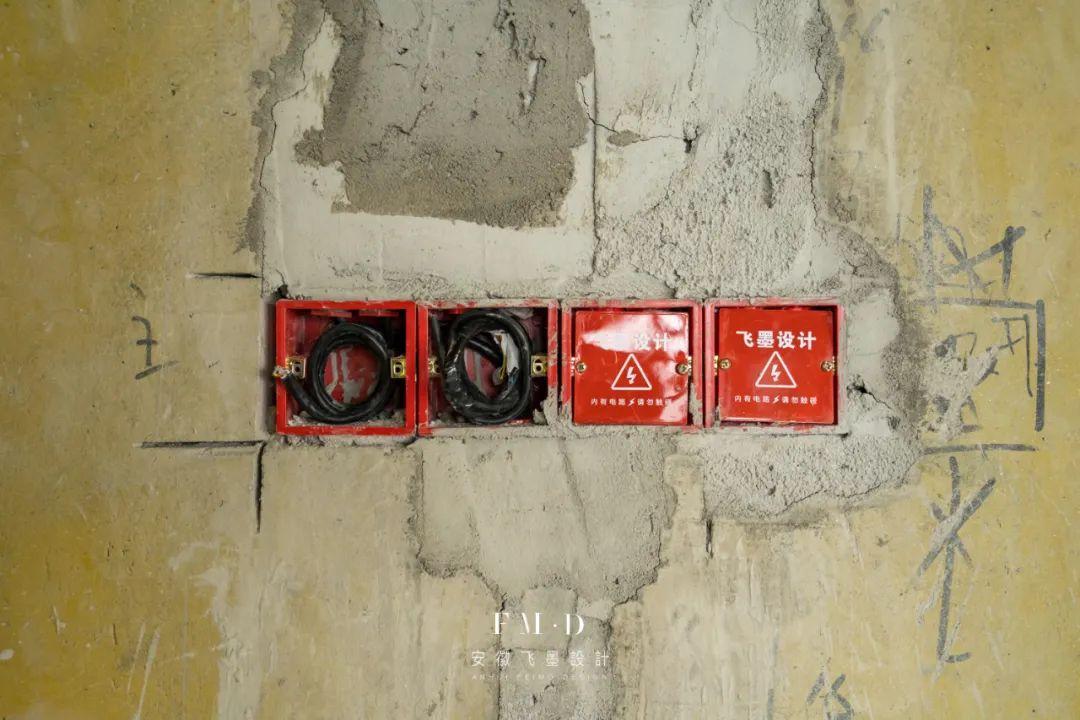

① 预埋线盒

◆ 根据水平线和原有开关、插座位置确定新增开关、插座的位置，以确保统一水平，同一房间高度误差不大于5mm。线盒的深度不得低于墙面5mm。

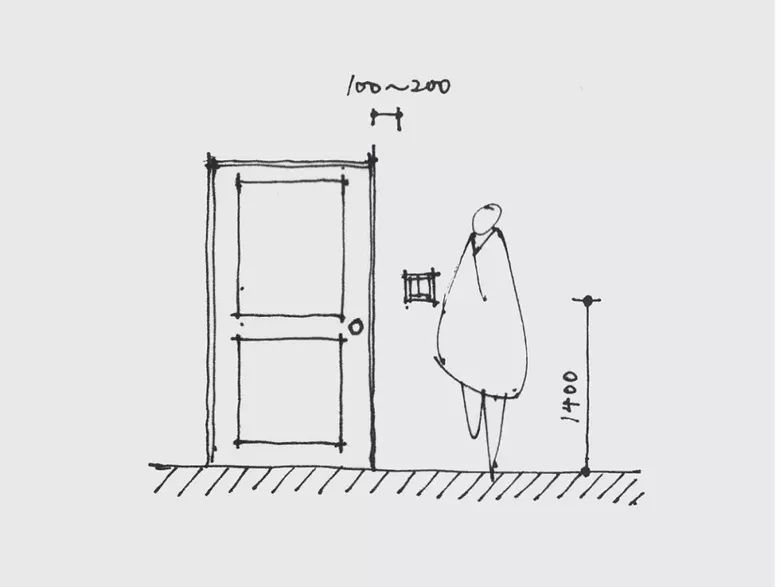

◆ 如无特殊要求的情况下，开关离地1400mm，距门套线100-200mm，插座离地300mm左右或根据原有插座齐平，插座并列安装时高度差小于0.5mm，并且不被遮挡。

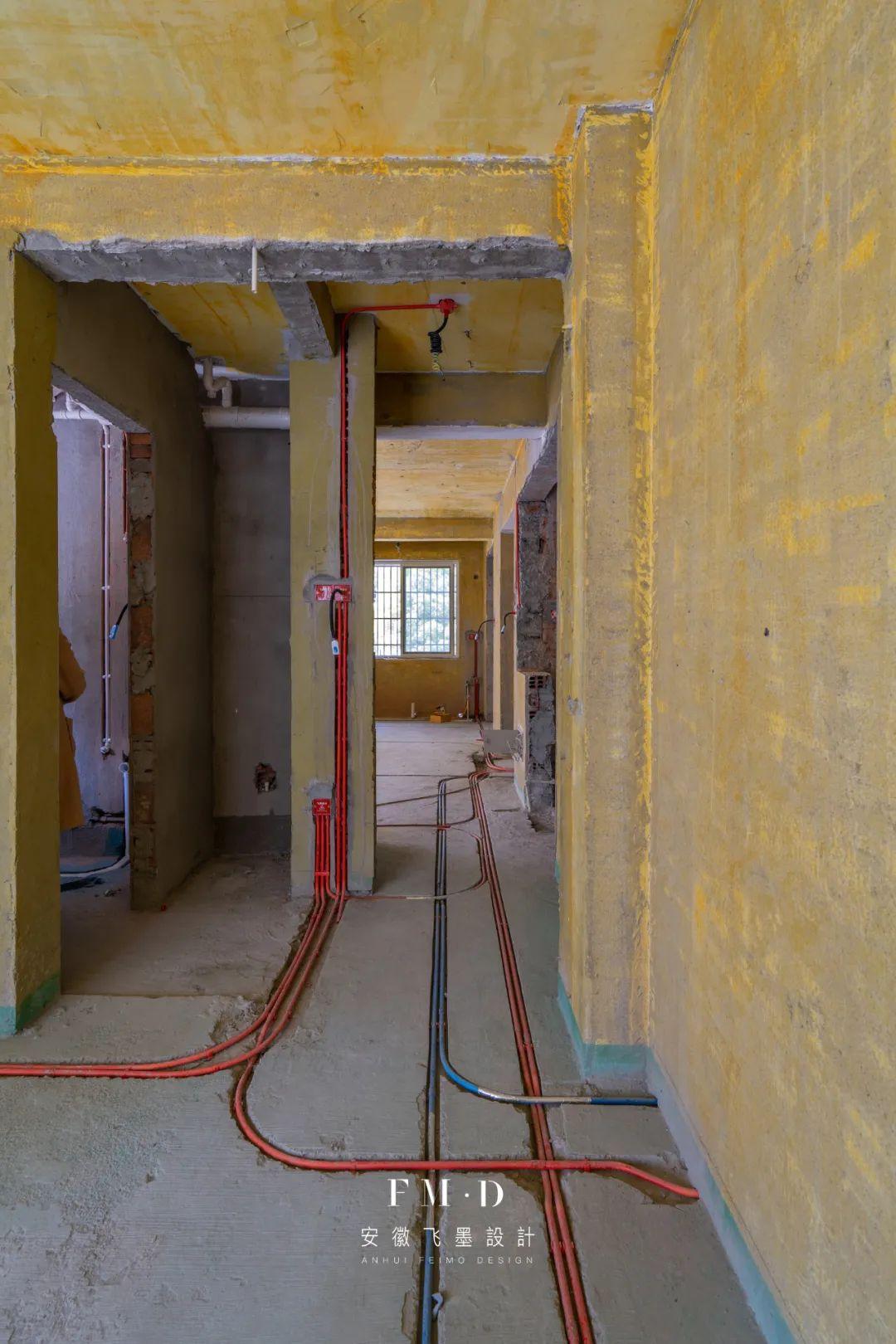

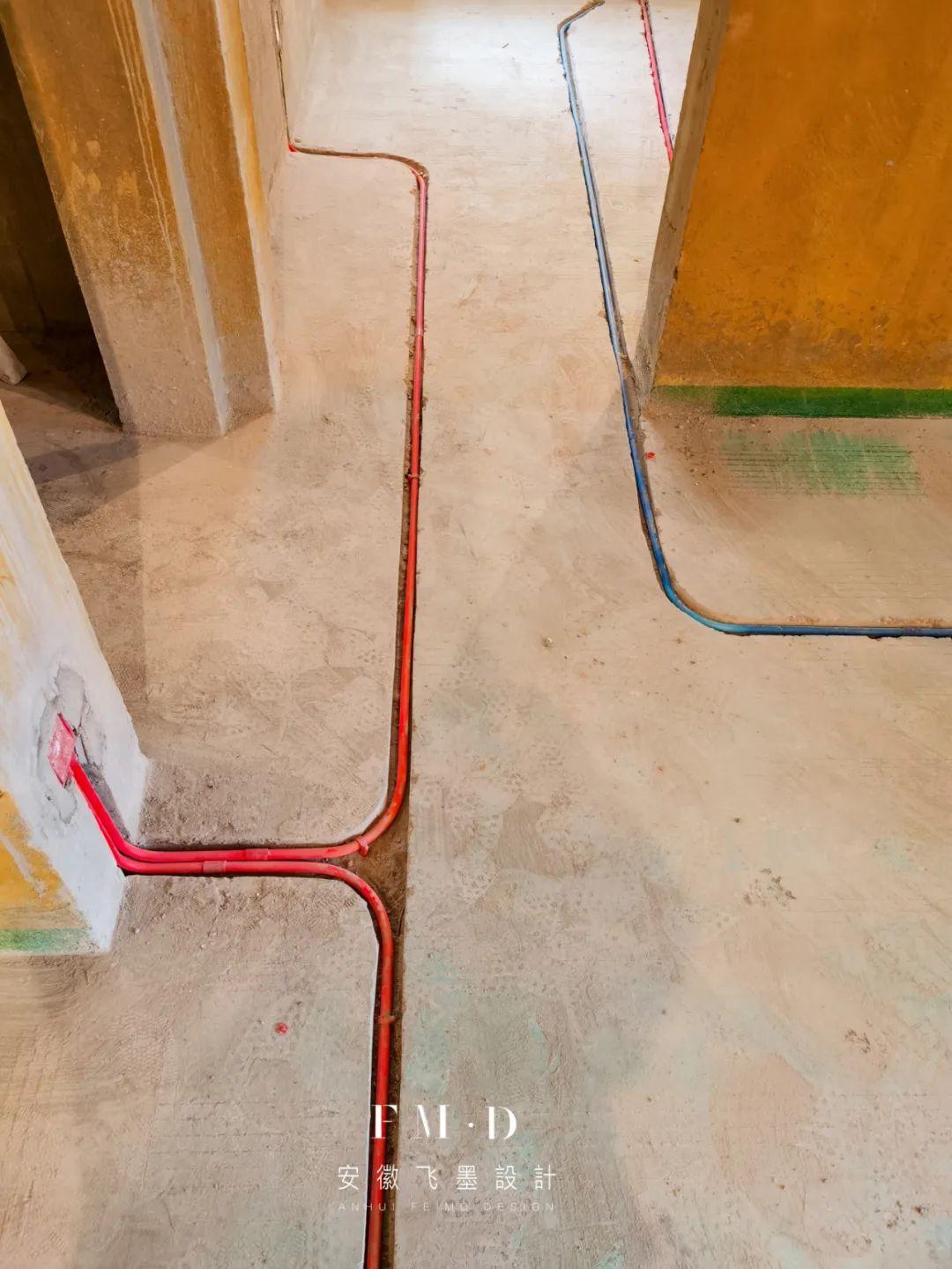

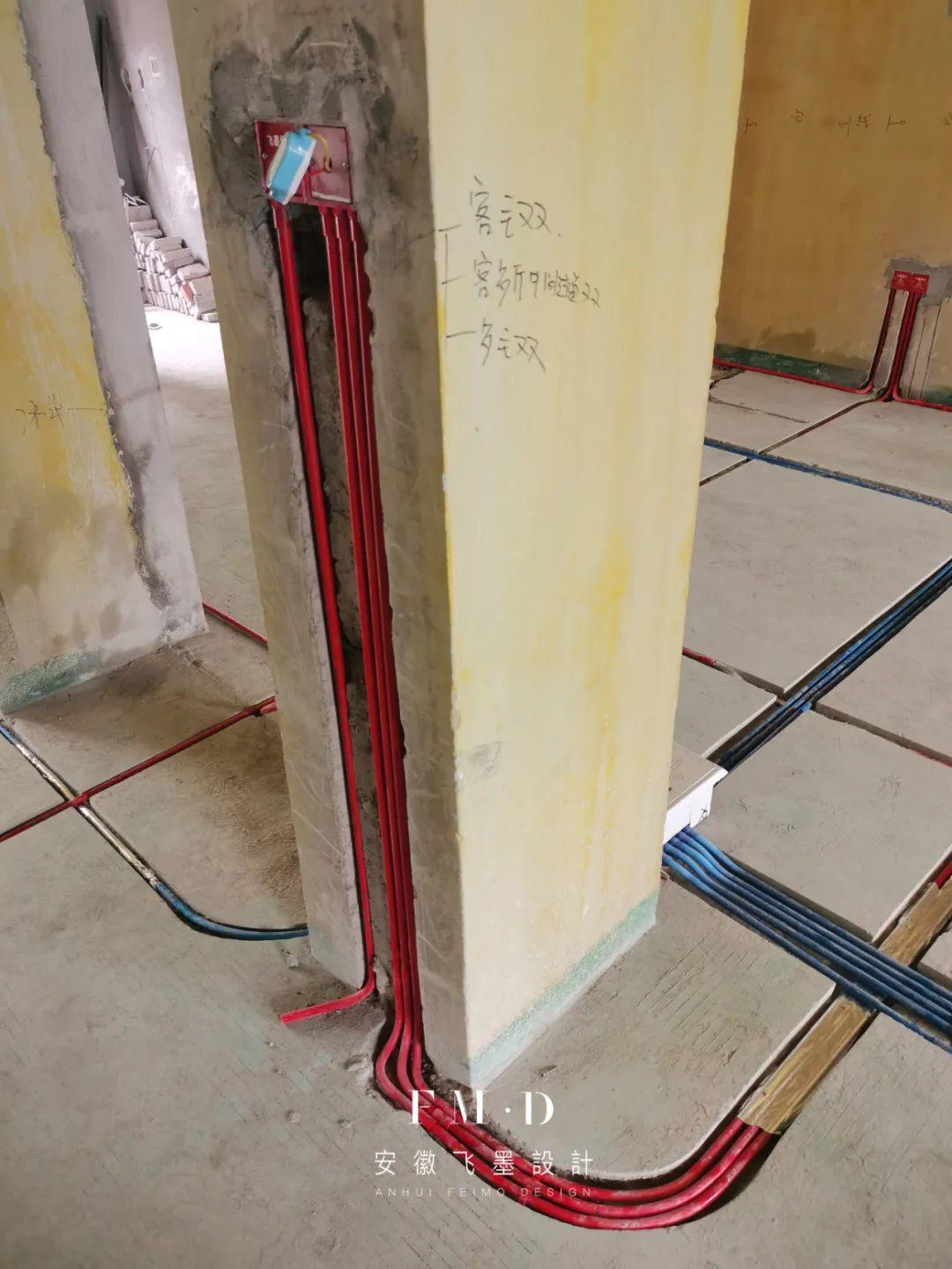

② 布置线管

◆ 布线弯管要用专用弹簧弯管器，线管与管盒衔接要用锁母连接，弯曲处要圆滑，不得有死弯、起皱、断裂等情况；

◆ 线管在槽内要用管卡固定牢固，两根以上线管并排布置使用排卡固定，管卡距离≤1000㎜（槽内）；

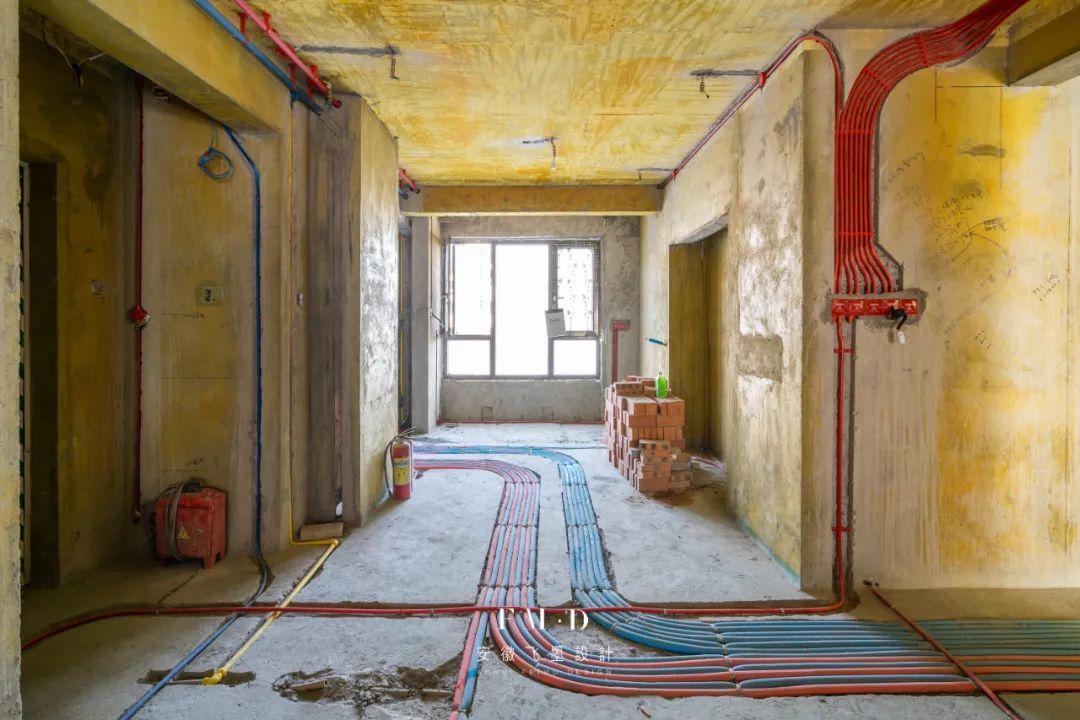

◆ 强弱电交叉处应在弱电管上包裹30cm长锡箔，以降低干扰；强弱电管线保持300mm以上距离平行铺设；

◆ 电管与水管、煤气管之间的平行距离≧300mm，尽量避开交叉，禁止水电同槽现象。如遇水管交叉应设置为水下电上。

③ 弱电布管

音响、电视、电话、多媒体、网络等弱电线路的铺设要与强电源线的铺设方法相同，其插座与强电插座并列分隔安装，严禁强弱电线路同管。

④ 施工细节

◆ 所有入墙电线采用￠16以上的PVC阻燃管，电源线的横截面不得大于管径40%；

◆ 地面与墙面交接处，电源线管转弯半径不小于管径的5倍，接头处使用PVC胶连接紧密。

3、给排水布管

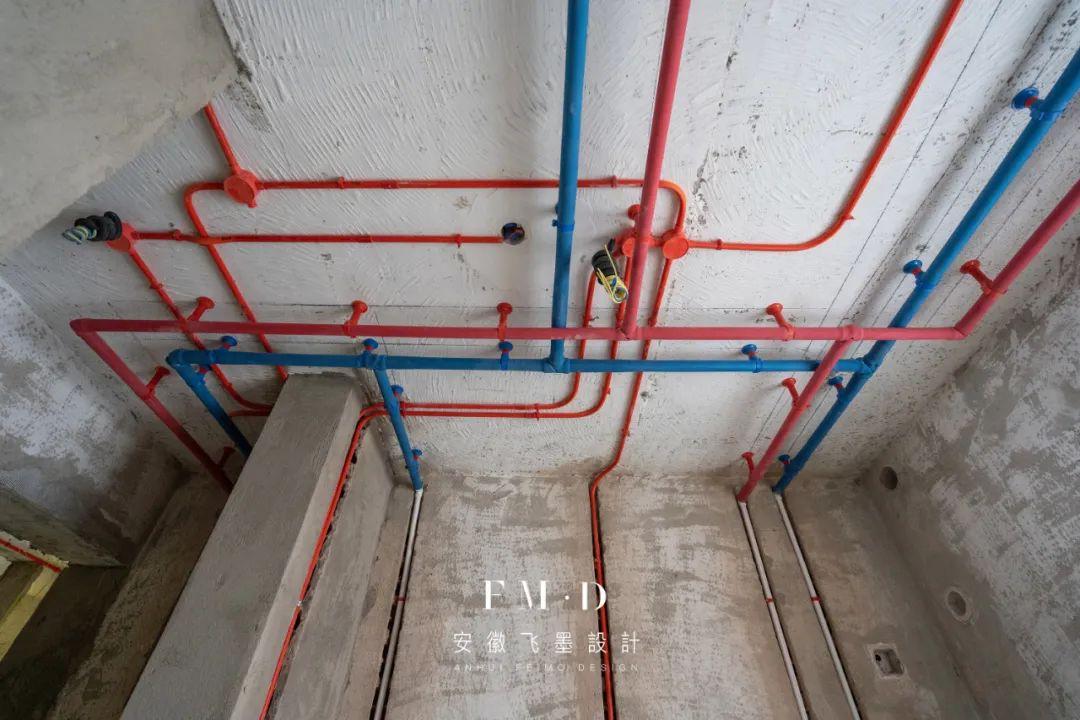

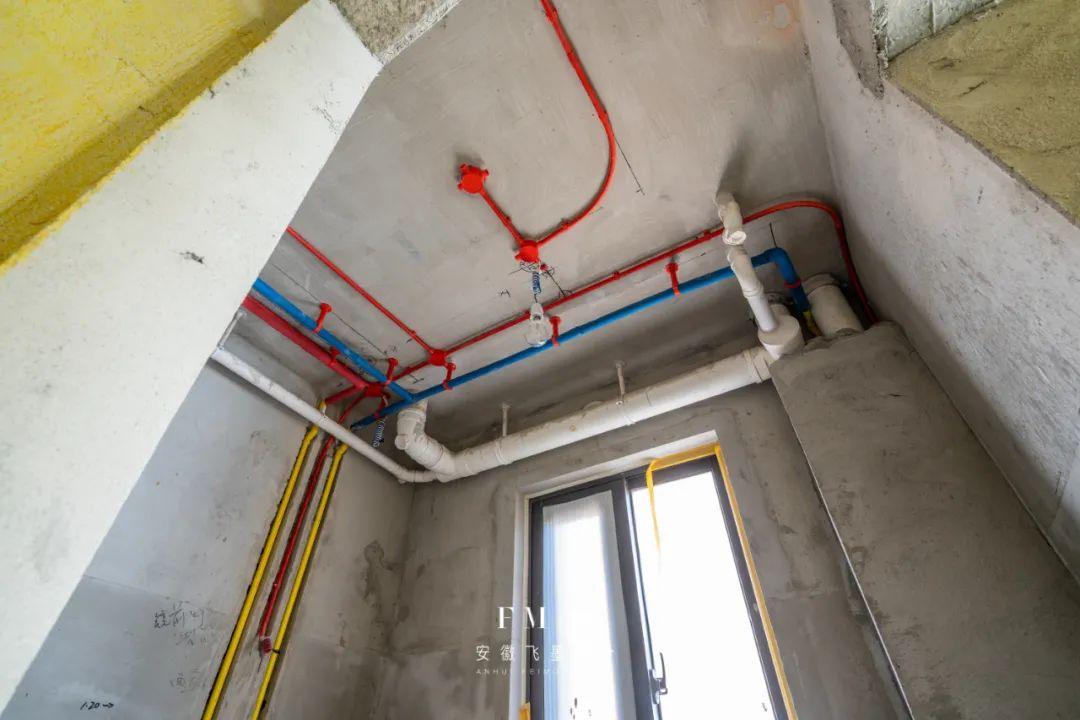

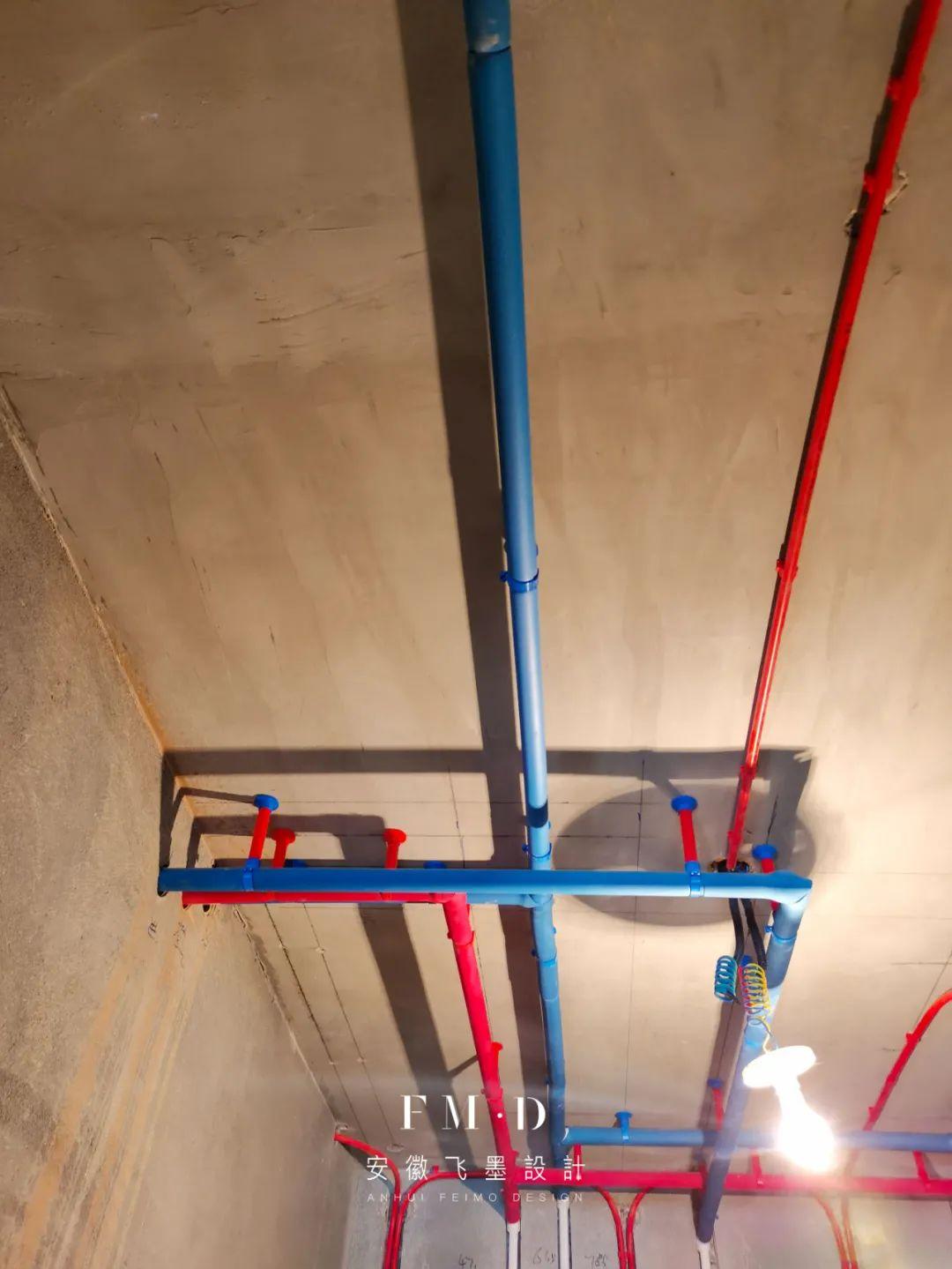

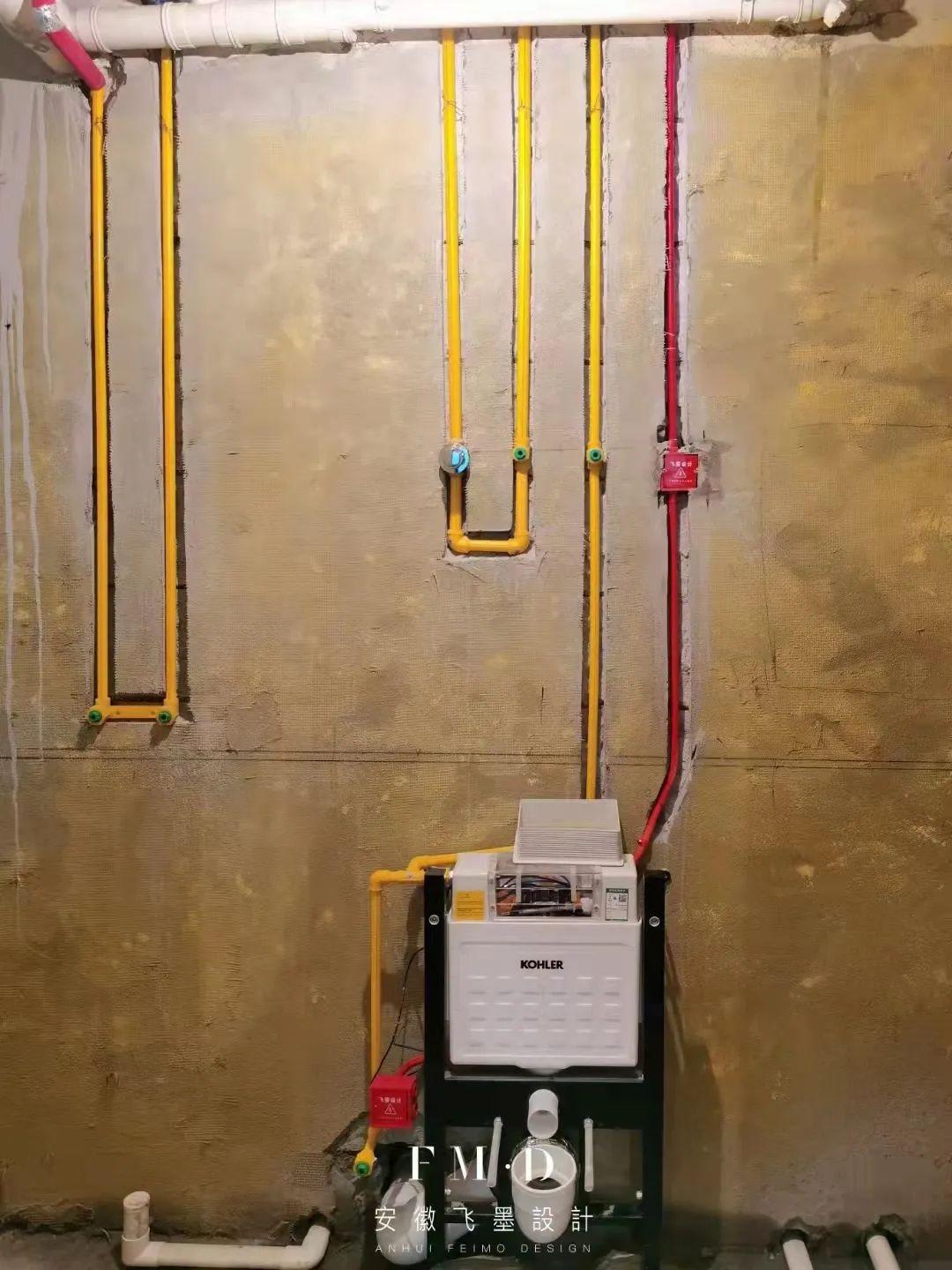

① 水管能走顶不走地，能走竖不走横，铺设需要横平竖直。除过桥、分水、弯头处允许有接头，其余直线铺设4m内不得有接头。连接配件要安装牢固、无渗漏。

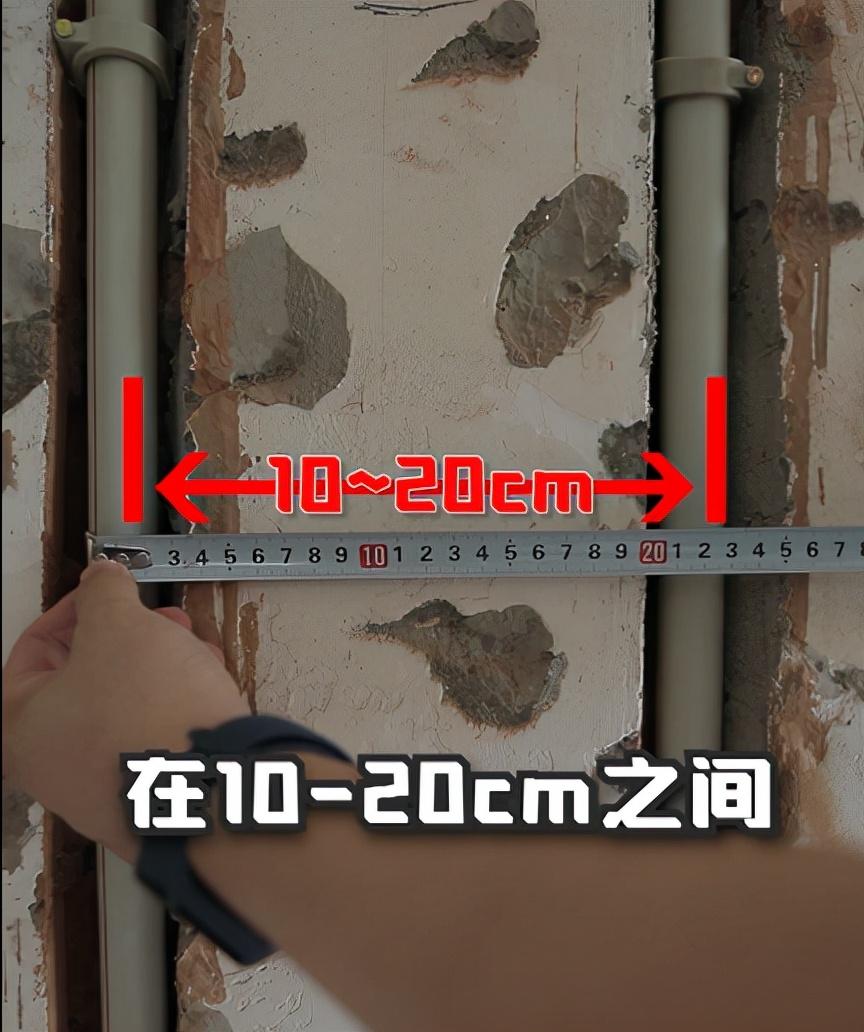

② 冷、热水水管不混用，出水口必须水平，左热右冷，并要保持10-20cm间距，否则会影响水管的保温效果。

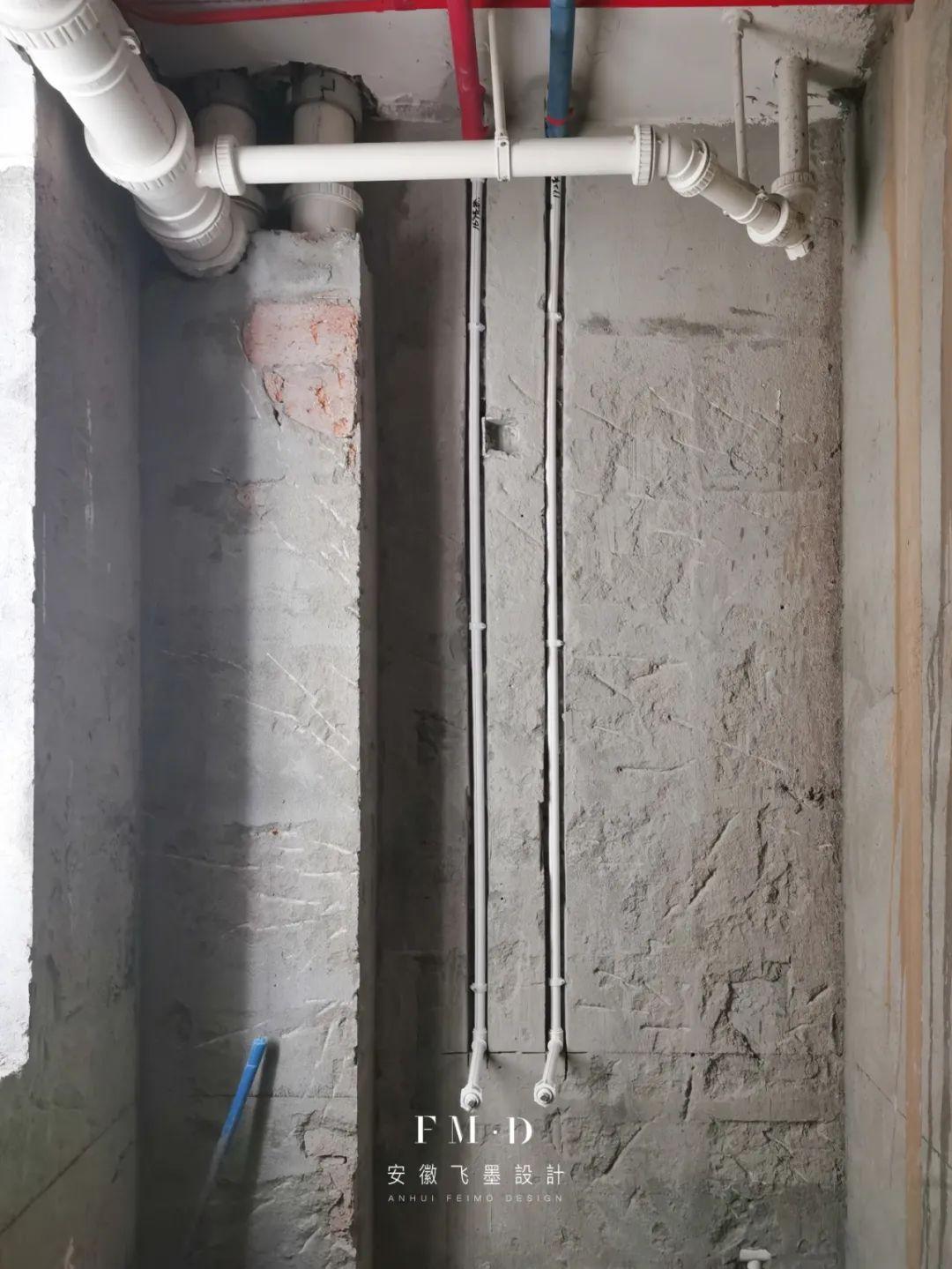

③ 铺设下水管时坡度不小于5‰，防止沉积堵塞，竖向下水管长于3m加检查维修口。

④ 下水管直径＞40mm，管路和管件接头处要用专用PVC胶黏结牢固。

⑤ 卫生间马桶如需移位可使用移位器，移位距离应＜1.8m。

03

水电验收

水电施工完毕，需要及时进行验收，那么应该如何验收呢？

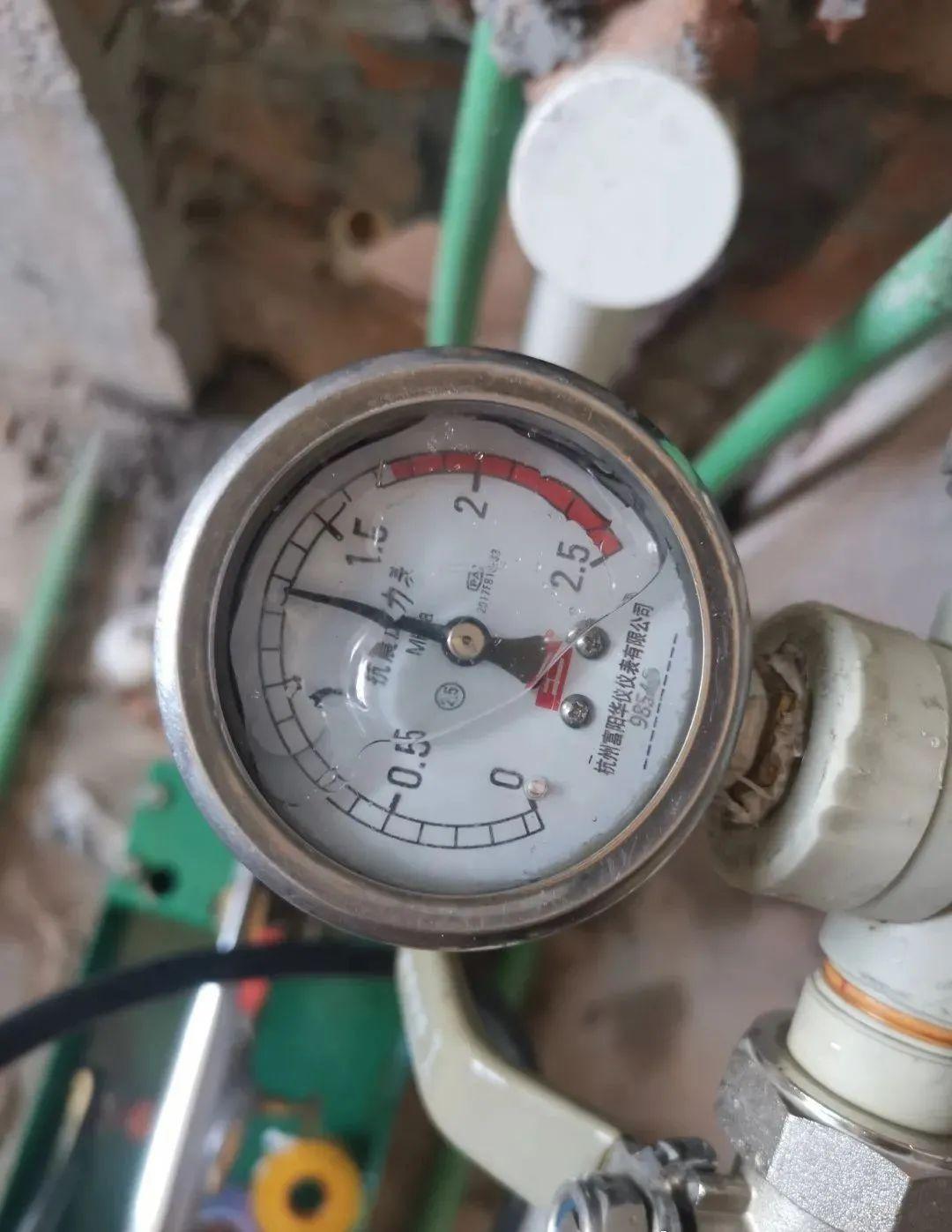

① 打压试验

采用专门的打压工具，一般水路0.6MPa —0.8MPa，30分钟后压力下降不超过0.05MPa为合格。（注意：测试不得超过2小时）

② 检查冷热水管

冷热水管不同槽，左热右冷。检查间距，及水口是否垂直，否则会影响淋浴龙头安装。

③ 排水试验

检查下水管道是否畅通。

建议，水电结束后，一定要保留走线图哦，万一以后出现故障方便修理。

关于水电改造的注意事项都在这里了，大伙还想了解什么，留言区告诉我！

ps：部分图片来源于网络，如有侵权，请联系删除！
