接插件也叫电子元器件。国内也称作接头和插座，一般是指电器接插件。即连接两个电子元器件，传输电流或信号,公端与母端经由接触后能够传递讯息或电流，也称之为连接器。

接插件的基本性能可分为三大类：即机械性能、电气性能和环境性能。

今天讲下接插件之电气性能：

接插件的电气性能包括接触电阻、绝缘电阻和抗电强度。

①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。接插件的接触电阻从几毫欧到数十毫欧不等。

②绝缘电阻是衡量电接插件与接触件之间和接触件与塑壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③抗电强度是耐功率强度、耐电压、介质耐压强度，表示对连接器的触头之间或触头与塑壳之间的额定试验电压的耐受性。

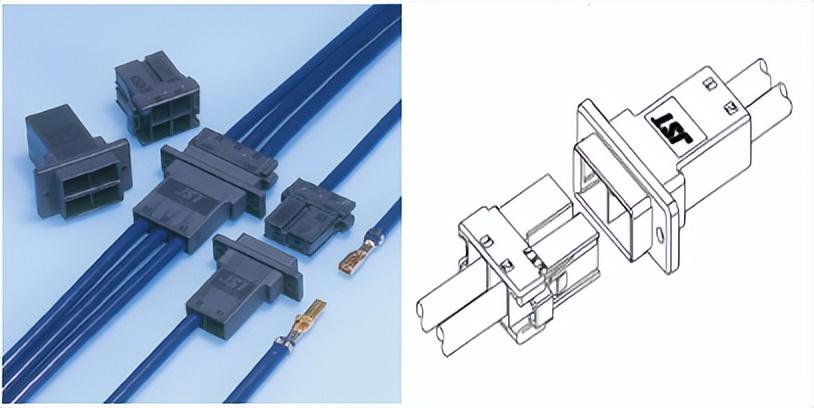

电子接插件图示

④其它电气性能。

电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价接插件的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。

昆山市嘉得恒电子为JST原厂授权代理商，代理证书一应俱全，香港、深圳，昆山，郑州四大仓储，3000+品类，30亿只+现货储备，确保现货供应，可实现次日达高效率配送，同时支持小批量订货，出仓前进行外箱检查和数量核对，确保产品正确，安全，准时交付线束加工客户。

苏州市2023年低压电器产品质量市级监督抽查情况公告（第84期）

2023年低压电器产品质量市级监督抽查情况公告（第84期）

根据《中华人民共和国产品质量法》、《产品质量监督抽查管理暂行办法》、《江苏省省级产品质量监督抽查工作规范》和《中华人民共和国政府信息公开条例》等规定，2023年三季度，苏州市市场监督管理局委托苏州市产品质量监督检验院承担低压电器产品质量定期监督抽查任务并将有关情况公告如下：

一、产品概况和产业分布

低压电器通常是指在交流电压1200V或直流电压1500V以下工作的电器。常见的低压电器有成套电力开关和控制设备、配电板（箱）及计量箱、建筑工地用成套设备、开关、熔断器、接触器、漏电保护器、断路器和继电器等。进行电气线路安装时，电源和负载(如电动机)之间用低压电器通过导线连接起来，可以实现负载的接通、切断、保护等控制功能。由低压电器及电器部件等按一定的要求和接线方式组合而成设备称为低压成套设备。

全国范围内，低压电器生产主要分布于珠三角和长三角地区，大多集中在广东省、浙江省、江苏省。

江苏省是国内低压电器主要生产基地之一，全省约有2000家生产企业。

目前市场销售的低压电器主流品牌有：德力西、正泰、施耐德西门子等品牌。低压电器的销售渠道主要有五金市场，超市，专卖店等。

二、检验的主要依据和项目

本次低压电器产品质量监督抽查检验的主要依据为GB/T7251.1-2013《低压成套开关设备和控制设备第1部分:总则》、GB/T7251.12-2013《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》、GB/T7251.3-2017《低压成套开关设备和控制设备第3部分:由一般人员操作的配电板（DBO）》、GB/T7251.4-2017《低压成套开关设备和控制设备第4部分：对建筑工地用成套设备（ACS）的特殊要求》、GB/T10963.1-2020《电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器》、GB/T16917.1-2014《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分：一般规则》、GB/T16917.21-2008《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第21部分:-般规则对动作功能与电源电压无关的RCBO的适用性》、GB/T16917.22-2008《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第22部分:-般规则对动作功能与电源电压有关的RCBO的适用性》、GB/T20641-2014《低压成套开关设备和控制设备空壳体的一般要求》和经备案现行有效的企业标准及产品明示质量要求。

本次低压电器产品监督抽查的主要检验项目为：

成套电力开关和控制设备：1.绝缘材料耐受内部电效应引起的非正常发热和着火的验证，2.成套设备的防护等级，3.电气间隙和爬电距离，4.成套设备外露可导电部分与保护电路之间有效接地的连续性，5.介电性能。

配电板、计量箱：1.绝缘材料耐受内部电效应引起的非正常发热和着火的验证，2.成套设备的防护等级，3.电气间隙和爬电距离，4.成套设备外露可导电部分与保护电路之间有效接地的连续性，5.介电性能。

建筑工地用成套设备：1.成套设备的防护等级，2.电气间隙和爬电距离，3.成套设备外露可导电部分与保护电路之间有效接地的连续性，4.介电性能。

用于交流的断路器：1.螺钉、载流部件和连接的可靠性试验，2.电击保护，3.介电性能，4.耐热试验，5.灼热丝试验。

剩余电流动作断路器（RCBO）：1.螺钉、载流部件和连接的可靠性，2.验证自由脱扣机构，3.介电性能试验,4.耐热试验，5.耐异常发热和耐燃试验。

低压成套开关设备和控制设备空壳体：1.静负载，2.防护等级（IK代码），3.防护等级（IP代码），4.保护电路连续性。

三、监督抽查的基本情况

本次低压电器产品监督抽查共在生产企业抽样20批次。经检验，合格20批次，合格率为100%。

四、消费警示

消费者在购买和使用低压电器产品时，要注意：

1、在选用低压电器之前，应先了解电气系统的要求，包括额定电压、额定电流、频率等参数。只有明确了系统要求，才能选择合适的电器设备。

2、在选用低压电器时，应查看产品是否具有CCC认证标识或合格证等。

3、为了确保选购的低压电器的质量和售后服务，建议选择正规渠道购买。

低压电器产品市级质量监督抽查结果汇总表

样品名称

样品来源

商标

样品规格型号

生产日期

批号

标称生产单位名称

销售单位名称

所属电商平台

抽查结果

不合格项目

动力配电箱

生产企业

——

GXL

2023-10-07

——

苏州中力电气有限公司

——

——

合格

——

动力配电箱

生产企业

——

XL-21

2023-03-01

——

江苏沙洲电气有限公司

——

——

合格

——

电能计量配电箱

生产企业

——

XJM

2023-05-01

——

张家港市金泰电器成套厂

——

——

合格

——

配电箱

生产企业

——

PZ30

2023-10-11

——

江苏凯沙电气有限公司

——

——

合格

——

低压成套开关设备

生产企业

——

XLL

2023-02-01

——

常熟市通用电器厂有限公司

——

——

合格

——

照明箱

生产企业

——

PZ30

2023-03-01

——

常熟市五爱电器设备有限公司

——

——

合格

——

低压成套开关设备

生产企业

——

GXL

2022-10-01

——

高强电气科技发展有限公司

——

——

合格

——

低压动力柜

生产企业

——

GXL

2023-10-01

——

吴江市恒泰电器有限公司

——

——

合格

——

动力配电柜

生产企业

——

XL

2022-11-01

——

苏州市世纪晶源电力科技有限公司

——

——

合格

——

动力配电箱

生产企业

——

GXL

2022-07-01

——

苏州舒怀电力设备有限公司

——

——

合格

——

交流低压动力箱

生产企业

——

GXL

2023-10-18

——

吴江市协同电器成套有限公司

——

——

合格

——

配电箱

生产企业

——

GXL

2023-09-18

——

苏州市恒通成套电器设备有限公司

——

——

合格

——

低压动力配电箱

生产企业

——

GXL

2023-03-01

——

苏州开关三厂有限公司

——

——

合格

——

低压动力柜

生产企业

——

XL-21

2023-10-08

——

昆山市洛普电气厂

——

——

合格

——

低压成套开关设备

生产企业

——

XL-21

2023-10-18

——

苏州市迪康电力设备有限公司

——

——

合格

——

低压动力箱

生产企业

——

GXL

2023-07-01

——

苏州基弘电气设备制造有限公司

——

——

合格

——

低压成套开关设备

生产企业

——

XLL

2023-09-01

——

常熟市欣原电器控制设备有限公司

——

——

合格

——

低压分电盘

生产企业

——

WLP

2023-10-01

——

苏州舍得电力科技有限公司

——

——

合格

——

交流低压配电柜

生产企业

——

XL-21

2023-10-20

——

昆山堰口电气有限公司

——

——

合格

——

终端组合配电箱

生产企业

——

GBL-PZ30

2023-08-02

——

江苏金贝尔电气有限公司

——

——

合格

——
