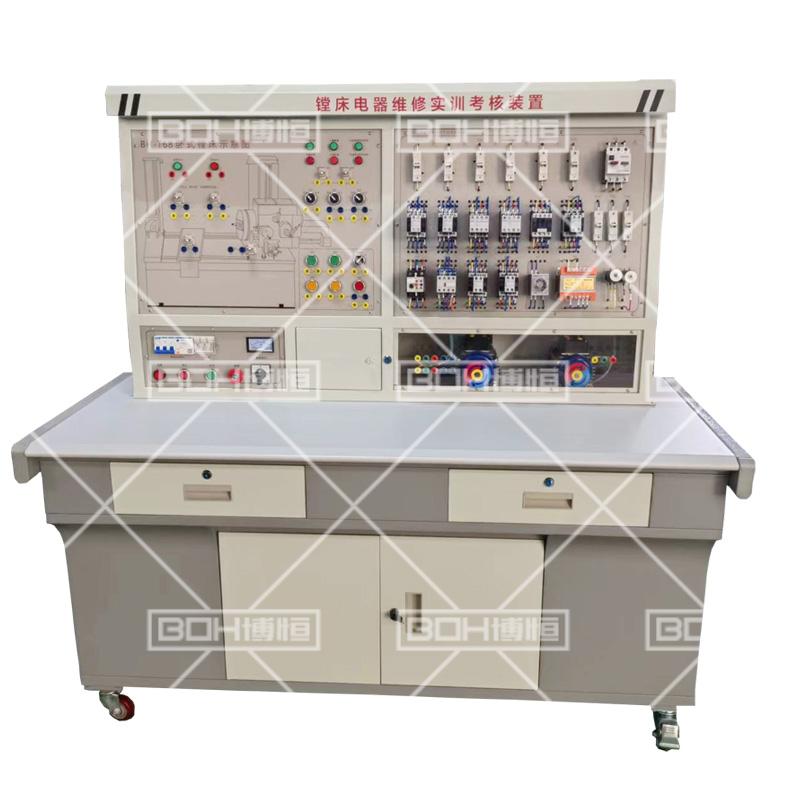

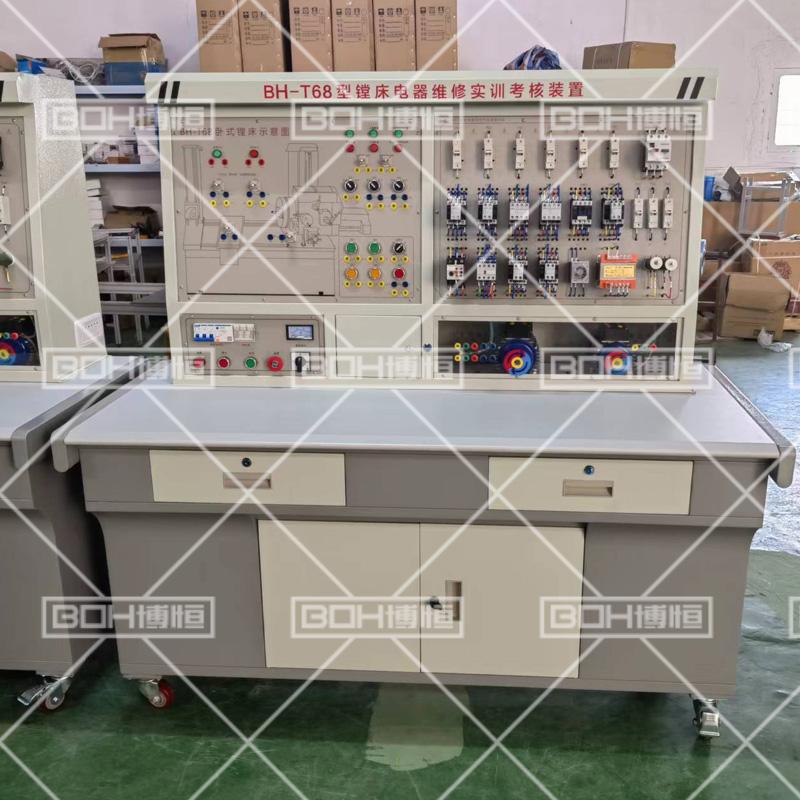

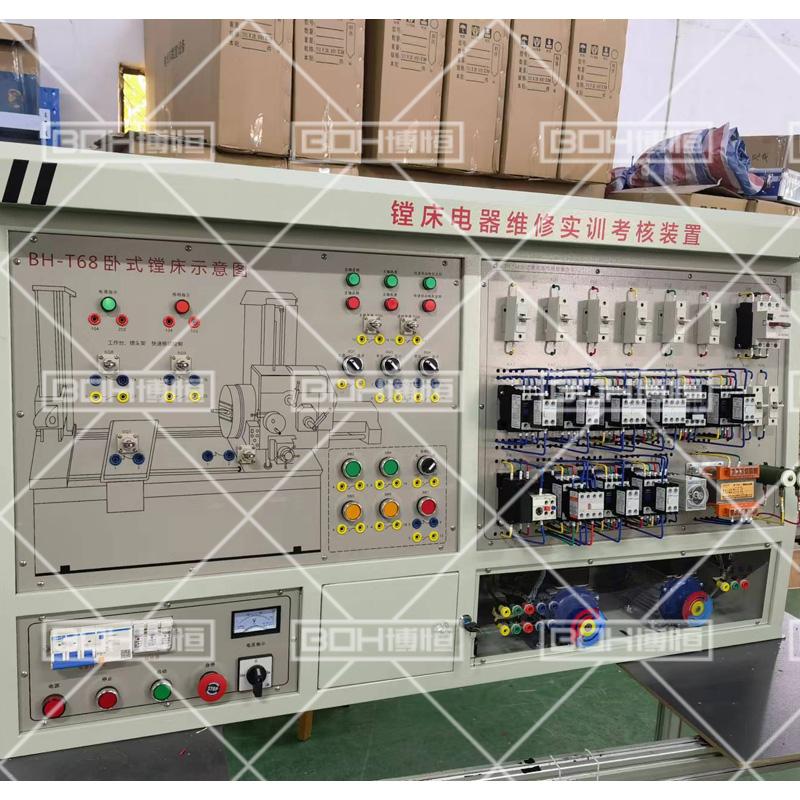

镗床电器维修实训考核装置高职教学综合技能培训实验台

一、概述 　　“BOH-DQT68型卧式镗床实训及技能考核装置 ” 是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围 BOH-DQT68型卧式镗床实训及技能考核装置 适用于 T68 型卧式镗床电气控制的模拟与 T68 型卧式镗床电气故障排除的技能考核。 三、技术性能 1 、 输入电源：三相四线（～ 380V±10% 50Hz ） 2 、 工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ ) 海拔 < 4000m 3 、 装置容量：＜ 1KVA 4 、 外形尺寸： 1410mm × 725mm × 1535mm 四、装置的基本装备 1 、电源控制面板（铝质面板） （ 1 ）交流电源（带有漏电保护措施） 提供三相交流电源（ 380V ）（ 2 ）人身安全保护体系 屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。 2 、主令控制及图示板（铝质面板） 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。面板上印有 T68 型卧式镗床立体示意图，可以很直观地看出 T68 型卧式镗床的外形轮廓。 3 、元器件安装板 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。 4 、三相异步电动机3 只 380V 三相鼠笼异步电动机，分别用作主轴电动机（双速）和快速移动电动机。 5 、故障开关箱设有 32 个开关，其中 1 到 23 用于故障设置； 24 到 32 保留。 6 、实验桌 实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌底还设有四个方向轮和四个固定调节机构，便于移动和固定，有利于实验室布局。 五、实验项目及主要内容 1 、学生熟悉常用低压电器的机构、原理； 2 、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上； 3 、提高学生的动手能力的技能操作水平； 4 、通过对机床故障排除，完成机床常见故障的排除； 5 、可以设置故障点做为维修电工的技能考核台。

东风天锦EQ1120GA2全车电器综合实训台，特殊车辆实训教学设备

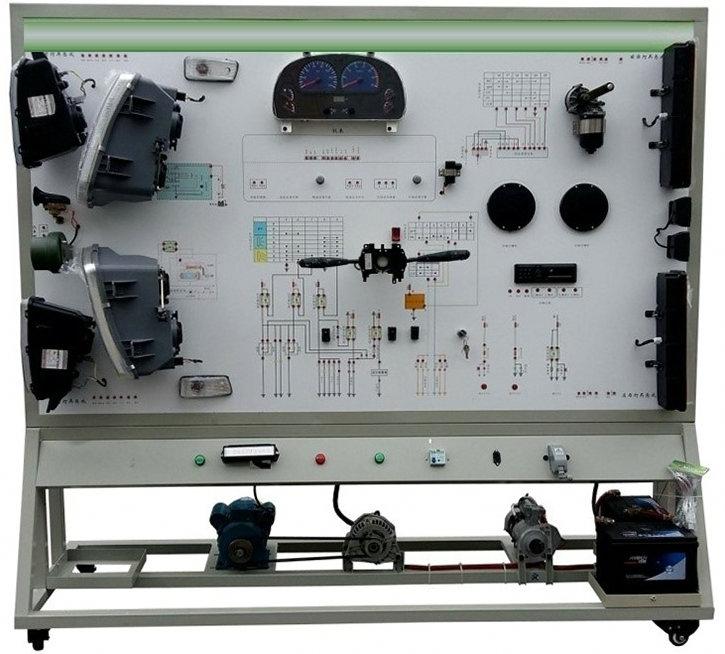

DB-MTC23 东风天锦EQ1120GA2全车电器综合实训台

一、产品简介东风天锦EQ1120GA2全车电器综合实训台采用东风天锦柴油机整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。东风天锦EQ1120GA2全车电器综合实训台适用于学校对整车电器理论和维修实训的教学需要。二、功能特点1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。三、技术规格外形尺寸（约）：2080×700×1900mm(长×宽×高)动力电源：三相四线(或三相五线)380V±10% 50Hz工作电压：直流24V工作温度：-40℃～+50℃三相异步电动机型 号：YT 100L1-4电压：AC 220V/380V功率：2.2KW转速：1420r/min颜色：7032钢管：40*40*3mm机柜：1.5mm冷板冲压成形，背面设置维修门；移动脚轮：100*60mm四、基本配置（每台）

序号名 称规格型号单位数量1面板装有各种检测端子以及彩色电路图套12点火开关 个13组合仪表原车套14组合开关原车套15左右前大灯总成原车套16左右前雾灯原车套17左右转向灯原车套18左右转向边灯原车套19左右组合尾灯原车套110牌照灯原车套111灯光开关原车套112刹车灯开关原车套113倒车灯开关原车套114危险灯开关原车套115线束 套116雨刮总成原车套117雨刮控制继电器原车个118喷水电机原车套119喷水壶原车套120喇叭原车个221喇叭继电器原车个122雾灯继电器原车个123起动机总成原车台124发电机总成原车台125三相异步电动机YT 100L1-4台126蓄电池 台227保险丝盒 个128电源总开关50A个129移动台架(带自锁脚轮装置)2080×700×1800mm(长×宽×高)台130故障模拟与排除装置 套131教师手册 套132合格证与保修卡 套1
