冷库安装流程及要求

一、待施工现场的查看

根据合同内容、制冷规定及客户要求确定以下几点：

1、了解掌握现场所具备的施工条件

2、确定冷库安装位置、高度及门口的朝向

3、确定冷凝器、压缩机、冷却器及电力控制柜的安装位置

二、所需设备、材料和工具的准备

1、所需设备：冷库板、冷库门、挤塑板、冷凝器、压缩机、冷却器、电力控制柜等配件，确定以上设备的型号、数量是否定制，跟进以上设备的始发，直止到达施工现场。

2、确定该工程所需的附属材料和所需的工具。根据材料清单确定所需材料是否完成定制，根据工具清单确定所需工具是否备齐。

三、设备、材料及工具的运输

1、所有设备、材料、工具运输时全部包装，避免在运输过程中发生碰撞、脏污、雨水等损坏。

2、根据不同城市、工程量或特殊情况，选择相应安全、快捷、方便的物流公司，避免货物在运输过程中损坏、延时、丢失等情况而影响工程进度或工程造价等。

四、设备、材料、工具入施工现场

注：施工现场禁止烟火，必须放有灭火性器件

1、所有设备。材料、工具到达施工现场时要清洁除一片能够防止雨淋和垃圾的干净空地，轻拿轻放，依据货物清单清点到达货物时否齐全、是否损坏，如有问题请及时处理。

2、设备材料工具根据施工情况分类依次摆放整齐，避免损坏、丢失等情况的发生。

五、冷库库体的安装

注意：安装过程中会产生火花，请做好灭火措施！

1、底板的安装：依据库体图纸找出底板板块，底板与地面保持平行，确定好库位开始拼装，注意边板和公母板槽；公母槽合并时必须打上聚氨酯发泡剂（或在库板上开孔灌胶’空间距3000毫米，灌胶时黑白料必须均匀）；注意板与板之间必须平整及板头平整，板与板间的缝隙的应保持在3mm宽左右，如不符核要求，请将板拆下，修整板边，然后重新安装使之板缝符合要求；用φ5X13的铆钉固定，拉铆钉间距500毫米，门口两侧间距为200毫米（挂钩板必须把库钩全部挂上即可不打铆钉）。

2、墙板的安装：库板连接要求同上。注意门的方向、板块的垂直度和四个角板的尺寸（挂钩板必须入底槽）。

3、顶板的安装：库板连接要求同上。在安装大型冷库上顶板时，应先将T型钢固定或吊丝打好，然后把槽钢或C型钢焊接(焊接时注意焊接牢固及平整）或穿丝固定在与墙体顶面同样水平的位置，再行上库板（注意灌胶板灌口必须朝上）。安装承重钢和上顶板时随时注意安全。

4、冷库的包角：所有冷库的包角板两边内侧同库板接触处打一道聚氨酯发泡剂。包角板应用拉铆钉固定，拉铆钉间距应保持在200mm，固定在包角上的拉铆钉应成一条直线、没有较大缝隙、间距相等。注意拉铆钉的钻孔及用拉铆抢固定拉铆钉，所使用的工具应同包角板垂直。

5、清理库板上溢出的发泡胶，保持库板的美观度。

六、冷凝器的安装固定：

首先确定风机的风向或排管的走向，其次考虑库顶板的承重(同样要求冷凝器底面与顶板下面平行）。安装冷凝器时请注意安全。

1、风机式冷凝器：风机应均匀分布在顶墙角的一侧，固定好后不得发生摇摆晃动的情况。小型风机一般吊在库体顶板上即可，距墙板最小距离应不小于30公分（在库板上找出相应的位置穿丝固定紧即可，注：风机上有多少孔必须过多少吊丝）；若大型较重风机必须把吊丝穿过顶板吊在顶墙上（曾加承重设备），避免发生危险（距墙板最小距离应不小于50公分）。

2、排管式冷凝器：排管应按照图纸均匀分布在库顶上。排管的所有对应固定点上在顶板上打出穿丝挂牢（挂排管时必须挂在最下面的固定秤上）。

七、压缩机和冷凝器的固定安装：

（一）、压缩机：

注：压缩机在装卸和移动过程中底座需要保持水平，底座不得发生大于90度的倾斜。

A、机房安装要求：

1、地面最好为光洁水泥地面，墙壁的内表面应抹白，压缩机底座宜置于混凝土地面上，且保证地面水平。并在离机组200 mm外四周开有沟槽，以便机组停车换油、检修或冲刷清洁地面时，油、水能从沟槽中流走，沟槽尺寸由用户自定。

2、压缩机组放置于地面上，应确保箱底与地面贴合良好，以防产生振动，增加噪音。

3、对有条件的用户，机房墙面可贴上吸声板，可进一步降低噪音，但不宜用陶瓷面砖之类硬表面材料装饰墙面。

4、由于风冷型压缩机受环境温度的影响大，因此机房通风应良好、干燥，换热空气可以用引风管引出户外或设排风机，控制压缩机环境温度在-5℃～40℃内。

5、机房内尘埃少，空气清洁，不含有害气体及含亚硫酸等腐蚀性介质。

B、安装环境布置要求

1、为了适应发展的需要，机房在总图的位置上应留有扩建的余地。

2、空气压缩机直接从大气中吸气，为了减少机组的磨损、腐蚀和爆炸的可能性，机房与散发爆炸性、腐蚀性、有毒气体、粉尘等有害物质的场所必须要有一定的距离，由于压缩机散热量大，特别夏季机器内气温很高，所以机房的朝向应使机器间有良好的通风，并尽量减少日晒。

3、压缩机虽有箱体，但严禁雨水淋洒，因此压缩机不宜露天安装。

4、压缩机房为独立的建筑，

5、压缩机房必须装有固定灭火二氧化碳灭火设备，其手动开关必须设置在危险区之外。并随时可以触及。灭火器材二氧化碳灭火气器或粉末灭火器应放置于被保护目标附近，但应在危险区之外。

C、电源及外围接线要求

1、压缩机主电源为AC(380V)三相，冷冻干燥机为AC（220V）请确认电源。

2、电压降不能超过额定电压的5%，各相电压差在3%以内。

3、压缩机电源必须使用配有隔离开关，以防止短路产生缺相运行。

4、检查次回路保险丝，根据压缩机的功率大小选择适当的无熔丝保险开关。

5、压缩机最好单独使用一套电力系统，避免与其他不同电力消耗系统并联使

用，特别当压缩机的功率较大时可能会因过大的电压降或三相电流不平衡而形成压缩机过载使保护装置动作跳机。

6、必须接地线防止漏电造成危险，切不可接在空气输送管或冷却水管上。

（二）、冷却器：

1、选址：冷却器应安装在有足够承载能力的建筑物地面上，通风要良好，冷却器的进风口与平行建筑物最短距离应不小于塔体外径的1.5倍，以满足空气流畅无阻和有效避免在有热空气产生，粉末飞纷的场所，否则要采取其它防护措施进行安装。

2、支架：预造水泥基础，及安装冷却器支持架（通常使用铁或槽钢焊接）。

可依照说明书建议，预造混泥土或钢铁架之地基，依据冷却器底座形状大小焊接支架，其支架上面必须保持水平（注：冷却器在通常情况下，必须高与压缩机3M）。

3、冷却器组合：A.散热器（上）与水槽（下）的连接，贴合处必须保持无灰尘不潮湿，然后把密封胶粘在贴合出投出相应的螺丝孔，上下结合时所有的螺丝孔都要对应，全部螺丝都要固定紧（同时上水管同样固定紧）。B.在散热器上面找出风机所对应的位置，所有丝孔对齐把螺丝上紧即可。

4、上架焊接：冷却器上支架时必须保持每个面与支架面平行且位置居中，上紧所有螺丝或每角焊牢(通常为12个焊口，每个焊口的长度不少于10cm）。

八、制冷系统的焊接：

（一）材料：

1、氟里昂制冷系统的管材常用紫铜管或无缝钢管，一般管径小于25mm时用紫铜管，管径较大时，用无缝钢管。

2、当紫铜管采用烧红退火时，管内易产生氧化皮，为清除氧化皮，可用铁丝绑上棉纱并浸上汽油，反复拉洗，随时用汽油清洗棉纱，直至拉洗干净为止。

3、氟里昂及氨制冷装置的阀门、安全阀、压力表等，都是专用的，由厂家配套供应，不可随意取代。

（二）管道清洁：

1、所有的制冷管道在焊接前必须进行除锈、清洗和干燥，管内要清洁且不能有水分及赃物。

2、对于钢管，可用人工或机械方法清除管内污物及铁锈，再用棉纱、破布浸煤油反复拉洗干净。

3、对于铜管和灌砂煤制的弯管，应用吹洗的方法将管腔清洗干净。

（三）安支架：

1、为防止发生"冷桥"现象，减少冷量损失，有保冷层的低温管段，在支架、吊架处应垫衬经防腐处理、厚度与保冷层相等的木块，管道穿过套管时，保冷层也不应中断，故应采用较大直径的套管。

2、压缩机的吸气管和排气管的配管，尺寸要准确。管道支架要牢固，以承受压缩机运转时的振动;制冷管道穿过墙壁、楼板，应装套管，套管与管道的间隙用不燃柔性材料填塞。

3、从液体干管引出支管时，应从干管底部或侧面接出;从气体干管引出支管时，应从干管顶部或侧面接出。

（四）连接：

1、制冷管道采用无缝钢管时，除与设备、阀门连接时使用法兰或螺纹连接外，应尽可能采用焊接。

2、紫铜管连接采用承插式钎焊，应先将管端退火，再加热并用模具加工出承口，承口内径应比将要插入的管子的外径大0.25～0.5mm，承口的有效深度可等于管子外径，安装方向迎向介质流向。

九、电控系统的连接：

压缩机上自带PLC电力控制柜不可乱调；系统控制柜20P机以上，必须有压缩机延迟保护、过电流、缺逆相、高低压保护和压缩机运行电流显示、运行状态指示、手动自动化霜制冷自动手动运行功能。

1、在所有的接触器上标明名称，以备后来查修；

2、在每个接点标记线上做标记，以便后来检修；

3、固定电器元件导线，用捆绑线绑定；

4、冷库电路系统应该用5制线，并且要加装地线；

5、在线管内的电线所占面积应该低于二分之一；

6、电器接触点应压紧电线接头，电机主线接头处应该用线卡卡紧，并且需要挂锡坠；

7、对于电线的选用，要符合安全标准，安全系数必须要高。

8、冷库设备通线时要铺设线管，用卡子固定，PVC管连接处用指定胶带粘接，管口用胶布封缠；

9、机组在运行或者化霜时电线外表的温度一定要低于40度；

10、电控系统安装要有条理，配电箱要安装水平垂直，照明条件要好，方便观察和查修；

11、电控系统环境要保持干。

12、对电线的保护，不应放在露天出，防止雨淋日晒，吹化电线老化，导致漏电短路；

13、电控箱必须根据图纸要求来定制，并且要做空载试验；

14、不懂电路的不能乱接，避免发生危险；

15、根据环境要求，电控系统中的设备和线管等要注重美观和牢固。

十、制冷系统的检查：

注：发现以下问题必须及时处理！！！

（一）、系统查漏：

1、检查所有系统管道是否横平竖直及是否缺件。

2、检查所有固定管道件是否缺少及牢固。

3、系统冲进15公斤压力的氮气，用清洁泡沫水检查所有焊口、阀件（包括机组阀件）是否漏气。

（二）、电路检查：

检查所有线路是否缺相、连接、划伤、割伤、外露等。确保不会发上危险和连接正确使用无问题。

（三）、风机检查：

1、检查所有螺丝是否固紧及风机上是否有杂物。

2、检查所有电线是否连接正确和护盖是否严密。

3、检查风机转向或风向，不可反转。

（四）、压缩机检查：

1、检查所有螺丝和阀件是否固紧。

2、检查整个机组上及周围环境是否存有杂物。

3、检查所有电线是否连接正确和护盖是否严密。

（五）、冷却器检查：

1、所有螺丝是否紧塔内是否有杂物。

2、风扇及淋水系统转动是否顺畅。

3、开启补水阀将水盆及水管完全注满，水位低于满水喉25mm。

4、起动时，先于水泵、后开风机，检查风向、及风量，及时调整直至达到要求为止；停止时，先停风机后停水泵。

十一、制冷系统的排空：

冷库系统真空度要求较高，系统中残留空气的绝对压力要求在133Pa以下。抽真空的方法有：低压侧抽真空、二次抽真空、复式排空气法和高低压双侧抽真空等。

排空步骤：

（1）、打开所有系统上所连接的阀件，保持系统管道畅通。

（2）、固定好真空泵连至电源和压缩机。

（3）、启动真空泵，打开压缩机上接口阀件。

（4）、系统排空期间须有人留守查看。

（5）、真空泵至少每3个小时停止一次，停止时先关阀件再关真空泵。

1、低压倒抽真空

这种方法操作简单，焊接点少，泄漏的可能性相应较小。缺点是系统高压侧的空气需经毛细管抽出，由于毛细管阻力较大，当低压侧中的空气绝对压力达到133Pa以下时，高压侧残留空气的绝对压力仍然较高，因此抽真空的时间要求较长。

2、二次抽真空

低压侧抽真空很难使制冷系统达到真空度的要求，因而可先将系统抽空到一定的真空度，停止真空泵，然后向系统充人制冷剂并使系统内部压力回升到与大气压相同，此时开启压缩机运行几分钟，使系统残留空气与工质混合，停止压缩机，开启真空泵进行第二次抽真空。虽然高压侧仍然很难达到真空度要求，但同低压侧抽真空相比，系统残留的是制冷剂与空气的混合气体，减少了系统内残留的空气量。

3、复式排空气法

抽真空的目的主要是减少系统内空气与水蒸汽含量。若是没有真空泵，可采用复式排空气法，即多次向系统充人与排放制冷剂。每次充人制冷剂使表压达到0．2MPa，停充并等候5min，然后再排放制冷剂至表压为零，反复多次即可。这种方法的缺点是制冷剂消耗较大，且污染环境。分体式空调器在安装时，当将室内机与室外机用管道连接后，应对室内机和连接管进行排空气操作。首先将供液管（细管）与回气管（粗管）两端接头拧紧，然后把回气管路上的截止间充气口的螺帽旋松，将供液管路上的截止阀打开，制冷剂从冷凝器中流入管道，将室内机与连接管道中的。空气通过回气管截止阀上的充气口排出。

4、高低压双侧抽真空

高低压双侧抽真空是利用真空泵在系统高低压两侧同时抽真空。在干燥过滤器的工艺管与压缩机的工艺管上用一台真空泵同时抽真空。采用耐压胶管分别将干燥过滤器的工艺管和压缩机的工艺管与复式修理阀相连，将复式修理阀的公用接头通过耐压胶管与真空泵相接。抽真空时，只需打开复式修理阀左右两个阀，开启真空泵就可对系统抽真空了。这种方法的优点是抽真空的速度快，高低压双侧均能达到真空度的要求，但只适用于高压侧与低压侧均有工艺管的系统。

十二、库内排水和保温系统：

（一）库内排水：

1、冷凝水管安装前须将其内壁清理干净。

2、冷凝水管对接或拐弯时须用直通和弯头粘接。

3、冷凝水管须以设计规定的坡度排放,以保证出水畅通。

4、冷凝水管竖直出水口处需设计存水弯。

5、所有粘接须尽可能牢固，严防漏水。

6、保温管与冷凝水管须接触紧密，外观漂亮。

7、冷凝水管每1.5-2m左右须装管卡或吊钩。

8、冷凝水管在安装完毕后需注水试漏。

注：库温较低的排水系统需要安装水管加热丝和保温管，防止管内冰堵及水管冻裂。

（二）制冷系统保温：

1、库体孔洞必须用发泡剂填满、整个回气管都需要做保温包括手阀、气分、储液器等。

2、材料要求：使用3cm-5cm的保温板或保温管、PVC胶水、扎带。

3、保温要求：保温管缝与缝间要对齐，用PVC胶水粘牢。保温板同样的不得留有缝隙。注意保持与高温管的距离不可接触。保温效果要好外观漂亮。

十三、冷冻油及制冷剂的添加：

注意：所充注的冷冻润滑油和制冷剂必须符合压缩机说明书的要求。

（一）、冷冻润滑油：

1、往复式压缩机的加油方法：

用压缩机自身抽真空吸入加油。对于小型全封闭式压缩机的进、排气口没有安装进、排气截止阀的，事先在压缩机的工艺管上焊接一条带气门闷的管接头，再通过修理阀的软管与润滑油桶（桶面上应事先根据压缩机型号的规定要求加油量，画好刻度线）或冷冻油量杯相连，并排除管路内的空气。然后启动压缩机，打开修理阀使润滑油吸入压缩机。如果压缩机没有连接在制冷系统管路上，则在起动压缩机时，需要用手堵住低压吸气管口才能吸入油。在加油过程在应注意油管吸口不能露出油面，以免吸入空气;并控制好加油量。有时在充灌冷冻油的过程中，压缩机的高压排气管口会喷出雾状油，可在加油之前在高压排气管口上套上一段软管，并准备好一个容器;若喷油时则将高压排气管的软管插入装油容器内即可。对于全封闭式、半封闭式、开启式压缩机的进、排气口装有进、排气截止阀的可采用如下加油方法：先将通向冷冻润滑油桶带有阀门的油管与进气阀的旁通口或曲轴箱的三通阀或放油阀相连接，同时关闭压缩机的进气阀和加油管上的阀门，并开启排气阀。然后启动压缩机，当曲轴箱内的压力降至0Mpa时，立即关闭排气阀。再缓慢开启加油管上的阀门，通过加油管吸入润滑油。在加油过程在应注意油管吸口不能露出油面，以免吸入空气;并控制好加油量。用齿轮液压泵或手压液压泵，通过曲轴箱的三通阀或放油阀直接加油，但应注意在加油过程中不得使曲轴箱内压力升高。利用压缩机油泵从油管的三通阀加油。

2、旋转式压缩机的加油方法

旋转式压缩机在加冷冻油时，应先将压缩机的低压管封死（或关闭低压阀），把冷冻油倒入油杯中。将复合式压力表的中间软管接在压缩机的高压排气管上，复合式压力表的高压软管接真空泵，而低压软管插入油杯中。先启动真空泵，将压缩机内部抽成真空后，再关闭复合式压力表的高压阀。然后开启复合式压力表的低压阀，使油杯中的冷冻油被吸入压缩机中，当吸油至规定量时，关闭低压阀，停止加油。

（二）、制冷剂的使用添加：

1、使用事项

（1）盛放制冷剂的钢瓶必须经过检验，以确保能承受规定的压力。外观有缺陷，不能保证安全或超过检查期限的容器，一律不准充装。充装制冷剂时，不允许超过安全充灌量。

（2）在运输和储存时，盛有制冷剂的钢瓶应防止太阳的直射和曝晒，不得靠近热源和撞击。

（3）钢瓶上的控制阀常用一帽盖或铁罩加以保护，使用后必须把卸下的帽盖或铁罩重新装上，以防在搬运过程中受碰击损坏。

（4）当钢瓶的瓶阀冻结时，严禁用火烘烤，而应该移到较暖和的地方或用温水解冻。

（5）当钢瓶中制冷剂用完时，应即刻关闭控制阀，以免漏入空气或水气。

（6）制冷剂应避免触及皮肤，更不能触及眼睛。

（7）发现制冷剂有大量渗透量，必须把门窗打开，否则会引起人窒息。

2、添加事项：通常使用10mm的铜管或耐压塑管进行充注制冷剂，先连接制冷剂瓶，管内排空后打开压缩机上的阀门进行冲注（注意瓶口阀门不可开的太大）；如果必须通过压缩机吸气侧将制冷剂注入系统内，则只能以气态注入。液态制冷剂必须在压缩机的高压侧注入。随时注意压力，在充注后或换瓶取下加氟管时，需要轻慢取下，避免阀件损坏或冷剂伤人。

十四、制冷系统调试运行：

1、检查电气接线，确保接线端子全部紧固.确信线路接线正确,其绝缘性能，系统接地均符合要求。

2、动前观察压缩机的油位,油位应在压缩机视油镜的中央或稍偏上处。

3、检查双压控制器，温控器，融霜时间控制器，油压安全控制器以及其他安全控制装置,如有必要予以调整。

4、确信系统压缩机和储液器的角阀等都处于开启位置。

5、启动试机（注意：风机、压缩机、冷却器、运转是否正常，电控参数是否合理；发现问题即停机处理，直到正常运行为止）。

6、调试结束签订调试记录单(每一次安装调试后都要编一份永久性的数据资料)，其复印件交用户，原件由安装承包人归档。

十五、工程收尾交工：

1、确定所有机件安装完毕，无缺陷无存在危险等。

2、确定各机械运行正常，冷库正常使用。

3、清扫库内及周边外垃圾。

4、对客户方进行书面和操作进行培训。

5、跟客户签订冷库工程验收报告。

本文来源于互联网。

5分钟全面了解！冷库系统的安装与调试步骤

做冷库，首先要全面了解冷库知识！今天，小编就跟大家讨论一下，做冷库的朋友，必备的知识！

一、安装前材料准备

1、冷库设备材料配套应根据冷库工程设计施工材料单配备，冷库板、库门、制冷机组、制冷蒸发器（冷风机或排管）、微电脑温度控制箱、膨胀阀、连接铜管、电缆控制线、库灯、密封胶、安装辅料等配齐并要核对材料及配件型号。

2、运输安装前应按发货单核对冷库库板数量，装卸库板时应做到轻拿轻放，在库板的每层及地面接合部铺垫防划层。

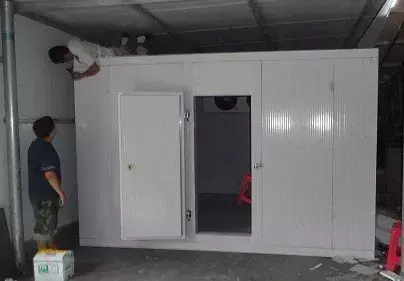

二、库板的安装

冷库整体拼装时应与墙体及屋顶留有间隙，冷库地板安装平整，不平处用材料把地坪垫平，并锁紧板与板之间锁钩，用硅胶密封，达到库面平整，无空心感，冷库库体的顶板、地板、立板安装好后，顶与立、立与地板之间修正平齐并锁紧，彼此间所有锁钩。

三、冷风机安装技术

选择吊点位置时，首先考虑空气循环最好的位置，其次在考虑库体结构方向。冷风机与库板间隙要大于冷风机的厚度。冷风机所有吊栓应全部紧固，并用密封胶将螺栓及吊栓穿孔封闭，防止冷桥和漏气。吊顶风机过重时，应用4号角或5号角铁做过梁，过梁应横跨到另一块顶板和墙板上，以减轻承重。

四、制冷机组的组装安装技术

半封或全封闭压缩机都应安装油分离器，并在油分内加住适量机油，蒸发温度低于-15℃时，应加装气液分离器并加装适量冷冻机油。压缩机底座应安装减震胶座。机组的安装要留有维修空间，便于观察仪表和阀门的调节。高压表应安装在储液灌阀门三通处。机组整体布局合理，颜色一致。各型号机组安装结构应保持一致。

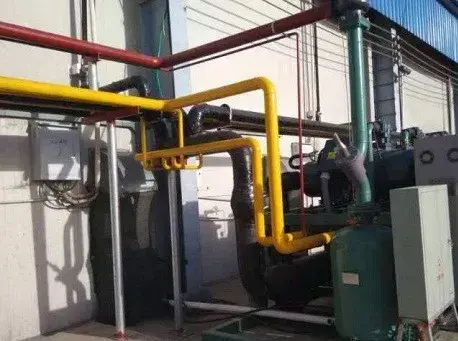

五、制冷管道安装技术

铜管管径的选择，应严格按照压缩机吸排气阀门接口选择管径，当冷凝器与压缩机分离超过三米时，应加大管路直径。冷凝器吸风面与墙壁保持400mm以上距离，出风口与障碍物保持三米以上距离。储液罐管径进出口管径，按机组样本上标明的排气和出液管径为准。压缩机吸气管路和冷风机回气管路，不得小于样本标明的尺寸，以减少蒸发管路内部阻力。调节站制作时，每根出液管应锯成45度斜口，插入到底端，进液管插入调节站管径的四分之一处。排气管和回气管应有一定坡度，冷凝器位置高于压缩机时，排气管应坡向冷凝器并在压缩机排气口处加装液环，防止停机后气体冷却液化回流到高压排气口处，再启机时造成液压缩。冷风机回气管出口处应加装U型弯。回气管路应坡向压缩机方向，确保顺利回油。膨胀阀应安装在尽量靠近冷风机的位置，电磁阀应安装水平，阀体垂直并注意出液方向。必要时在压缩机回气管路上安装过滤器，以防止系统内污物进入压缩机内，并除去系统内水分。制冷系统所有钠子和锁母紧固前，要抹冷冻油润滑，加强密封性，紧固后擦拭干净，各截门盘根要锁紧。膨胀阀感温包用金属卡紧固在蒸发器出口100mm ～ 200mm处，用双层保温缠紧。制冷系统安装完毕后，要整体美观，颜色一致。不应有管路交叉高低不平等现象。制冷管路焊接时要留有排污口，从高低压用氮气吹污进行分段吹污，分段吹污完成后全系统吹污直至不见任何污物为合格。吹污压力用0.8MP。

电控系统安装技术

每个接点标记线号以便检修。严格按照图纸要求制作电控箱，并接电做空载实验。在每个接触器上标明名称。将各电器元件导线用绑线固定。电器触点压紧电线接头，电机主线接头，应用线卡卡紧，必要时挂锡。各设备连接要铺设线管，并用卡子固定，PVC线管连接时用胶粘接，管口用胶布封缠。配电箱安装水平垂直，环境照明良好，屋内干燥便于观察与操作。电线在线管内所占面积不得超过50%。电线的选用要有安全系数，机组运行或化霜时电线外表的温度不得超过40度。电路系统必须5线制，没有地线的要加装地线。电线不应暴露在露天，以免长期日晒风吹线皮老化，发生短路漏电等现象。线管安装应美观牢固。在全系统焊接完毕后，要进行气密性实验，高压端充氮1.8MP。低压端充氮1.2MP。在充压期间用肥皂水进行检漏，仔细检查各焊口，法兰和阀门，检漏完成后保压24小时不掉压。

制冷系统加氟调试系统

测量电源电压。测量压缩机三项绕组电阻值和电机绝缘情况。检查制冷系统各阀门开闭情况。抽空后向储液灌注入制冷剂至标准充灌量的70% ～ 80%重量，然后在运转压缩机，从低压加气至够量为止。开机后首先听压缩机的声音是否正常，看冷凝器、冷风机运转是否正常，压缩机三相电流是否平稳。正常降温后，检测制冷系统各部分，排气压力、吸气压力、排气温度、吸气温度、电机温度、曲轴箱温度、膨胀阀前温度，观察蒸发器、膨胀阀结霜情况，观察油镜油位及颜色变化，设备运转的声音有无异常。根据冷库的结霜和使用情况，设定温度参数和膨胀阀开启度。
