如何维修家电？先看原理图再看电路图，懂一些电子知识就可以！

1 波轮洗衣机原理

洗衣机工作示意图

波轮洗衣机的桶底装有一个圆盘波轮，上有凸出的筋。在波轮的带动下，桶内水流形成了时而右旋、时而左旋的涡流，带动织物跟着旋转、翻滚，使衣物之间、衣物与桶壁之间，在水中进行柔和地摩擦，在洗涤剂的作用下实现去污清洗。

2 扫地机器人原理

扫地机器人机身为自动化技术的可移动装置，与有集尘盒的真空吸尘装置，配合机身设定控制路径，在室内反复行走，如:沿边清扫、集中清扫、随机清扫、直线清扫等路径打扫，并辅以边刷、中央主刷旋转、抹布等方式，加强打扫效果，以完成拟人化居家清洁效果。

3 风扇转头原理

电扇左右摆头一般有两种结构，第一种是通过转子轴上面的蜗杆与配套的涡轮形成咬合，涡轮上有一个偏心轴，偏心轴带动连杆做前后运动，带动扇头做左右摆动；第二种是靠同步电机（自带减速器）使电扇摆头，同步电机的旋转方向是随机的，当受到阻力后会自动改变旋转方向，当摆头摆到设定位置后就会受阻使同步电机往回转，这样就形成了往返摆头现象。

4 吹风机原理

吹风机靠电动机驱动转子带动风叶旋转。当风叶旋转时，空气从进风口吸入，由此形成的离心气流再由风筒前嘴吹出。

5 打印机原理

打印机的工作原理：

主机送来的代码，经过打印机输入接口电路的处理后送至打印机的主控电路，在控制程序的控制下，产生字符或图形的编码，驱动打印头打印一列的点阵图形，同时字车横向运动，产生列间距或字间距，再打印下一列，逐列进行打印；一行打印完毕后，启动走纸机构进纸，产生行距，同时打印头回车换行，打印下一行；上述过程反复进行，直到打印完毕。

6 热水器

热水器工作动态图

7电饭锅

电饭锅工作动态图

电饭锅工作原理：

1.电饭锅是利用发热板，在铝质锅的底部煮饭。发热板内藏电热线，这时电热线是由自动开关控制。

2.发热板的中央有一圆孔，孔内有一感温软磁，它借着弹簧向上顶贴着锅底。这是一种纯铁氧体。它在100℃或以下时，可以被永久磁铁吸引。但当升至103℃时，则失去磁性，不再受永久磁铁吸引。

3.当按下开关按键，开关横杆把磁铁向上顶贴着感温软磁。这时，发热线接通，开始加热。

当锅内的饭沸腾后，锅内的水就渐渐减少。当水开始蒸干，锅内的温度就由100℃上升。当升至103℃时，感温软磁就不受磁铁吸引，开关的杠杆因弹簧的弹力及本身的重力而下降，压使接触点分开，发热线就断电。同时，接通另一保温电路，保持饭的温度在70℃左右。

8 微波炉

微波炉工作动态图

微波炉是利用食物在微波场中吸收微波能量而使自身加热的烹饪器具。在微波炉微波发生器产生的微波在微波炉腔建立起微波电场，并采取一定的措施使这一微波电场在炉腔中尽量均匀分布，将食物放入该微波电场中，由控制中心控制其烹饪时间和微波电场强度，来进行各种各样的烹饪过程。

9 电冰箱

电冰箱工作示意图

冰箱的基本工作原理如下：

1压缩机压缩制冷剂气体。这将升高制冷剂的压力和温度（橙色），而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量。

2当制冷剂冷却时，制冷剂液化成液体形式（紫色），并流经安全阀。

3当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发（浅蓝色）。在蒸发过程中，它会吸收热量，发挥制冷效果。

4冰箱内的线圈帮助制冷剂吸收热量，使冰箱内部保持低温。然后，重复该循环。

家电维修的特点：

1、强电电路结构简单

无论是电饭锅、热水器、微波炉、电风扇等小家电，还是洗衣机、电冰箱、空调器等家用电器的强电电路，其结构都比较简单，元器件较少，仅全自动洗衣机等少部分家电的强电电路比较复杂。

下图所示是某品牌电热水器电路。通过该电路图可以发现该电热水器的电路比较简单，主要器件是加热管，辅助器件有温控器、超温（过热）保护器和指示灯。

2、元器件特点突出

强电电路的供电电源多为市电电压或经降压后的交流电压，负载多为感性负载和阻性负载，常见的感性负载是电动机、线圈，常见的阻性负载多为加热器或照明灯。上图中的核心器件就比较突出，是加热管EH、温控器SAT以及超温保护器。

二、强电电路图的种类

由于强电电气设备比较简单，所以电路图主要是原理图，一般不使用印制板图，但许多强电电器产品会给出接线图。

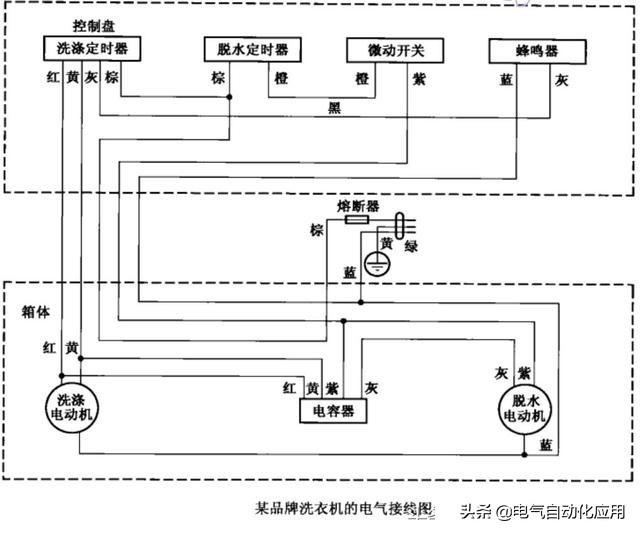

下图所示是某品牌洗衣机的电气接线图。通过该图可以看出洗涤电动机、脱水电动机、电容器（运转电容）、定时器和控制开关的安装位置以及它们之间的接线情况，这对电器的安装和维修有很大的帮助。 三、强电电路图的识图方法

1、应有一定的电工、电子技术基础知识

由于强电电路是由不同的电气元器件构成的，所以识图人员应掌握一定的电工、电子技术知识，这样才能搞清楚电源是如何为负载供电的，控制电路是如何对电路进行控制的，保护电路是如何工作的。

2、从简单到复杂

初学看电路图，要从易到难，从简单到复杂的进行。一般情况下，电水壶、电饭锅电路要比洗衣机、空调器的强电电路简单，单向控制电路要比系列控制电路简单。再复杂的电路也是由简单的电路组合而成，从看简单电路图开始，熟悉每一个电气符号的含义，掌握每个电气元器件的作用，了解它们的工作原理，就可以逐步掌握电路图的识图方法。

3、要熟记和会用电气图形符号和文字符号

电路图使用的图形符号和文字符号以及项目代号，接线端子标记等是电气技术文件的“词汇”，就相当于我们写文章时需要的词汇一样。

4、掌握各类强电电路图的典型电路

典型电路也就是常见的、常用的电路。电饭锅电路，洗衣机电路都是典型的强电电路，掌握这些电路是学习复杂强电电路的基础。

5、电路图与接线图对比看

电路图与接线图对比起来看，对尽快搞清楚电路的特点和工作原理是十分有益的，看接线图时，要先了解线路的走向和连接方法，并且要熟悉电子元器件的外形。当看到这些元器件的实物时，就应知道它是什么元器件，这对电路图的识图是极为重要的。

常见家庭电器电路的认识、简单安装及维修，学会这几招维修不求人

电，在我们生活中的应用比较广泛，它给我们的生活带来了很多的便利，我们越来越离不开电了。正因为如此，有时电路故障就给我们的生活带来很多的不便和烦恼。那么，你知道家庭电路故障常见的有哪几种吗？家庭电路维修方法是怎样的呢？下面介绍常见家庭电器电路、简单安装及电路故障和维修方法，希望对大家有所帮助。

一、常见家庭电器电路的认识和简单安装

1、家用漏电开关的认识和安装

1）认识漏电开关

漏电开关主要作用接通、断开电源电路；起漏电保护、短路保护、过电流和过载保护功能。

既然漏电开关比空气开关好，具有漏电保护功能，那为什么有些地方还是用空气开关呢？

二、家庭用电常见故障及维修

家庭供电原理图

开路

如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

短路

如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；

火线和零线直接连接而造成短路。短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

过载

电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。（加速线路老化）

电路接触不良

如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）

电路本身连接错误而引起故障

如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了、一用电漏电开关就跳闸。

线路漏电

经常无缘无故跳闸，换了新的空开，过不多久还跳。有时跳完能推上去，有时跳完一推上去就蹦下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。



检修开路

先用测电笔检查总闸刀开关处。如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。要是专业电工师傅上门维修，基本用万用表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开咯！排除方法，线路检修，顺藤摸瓜，线路接头处、开关、插座、灯具的端子压接处、通过敲打找到断点，除去虚连打火氧化层，从新接驳好，多层绝缘胶布处理，正常使用。

验电笔

万用表

检修短路

电路短路故障维修，需要专业电工师傅用到专业工具，常用到的工具有，万用表或钳型电流表、摇表（使用时会有电压产生）、操作步骤：打开配电箱，拆卸下负载端，用电阻档分别测量火线对地阻值、零线对地阻值。测量阻值无反应，说明阻值无穷大，线路完好！如电阻档位有反应，说明线路绝缘有损坏。最好建议客户换线、要么只能做零线使用不能再继续做火线使用。短路也多发生在灯具电子元器件、各种配件电路板上，在电阻档无法测量的情况下，只有通过逐步送电的方式，找到故障点在分开排查。家庭常见短路设备有排油烟机，电风扇（大部分都是电机线圈短路），引起开关跳闸。

摇表（其实开路短路都可测量）

检修线路漏电

线路漏电是电路短路的前奏，出现隐患必须根除，处理方式等同于短路维修。

漏电 如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电。使用漏电保护器能预防漏电的发生。家庭常见漏电设备有冰箱，洗衣机，饮水机。

以上内容来源网络，由微信公众号：建筑水电知识平台（AZPT991） 整理，如果想继续学习更多水电知识和安装视频可关注我们！
