收音机的安装、调试与维修识读电路图，安装图

电器修理、电路设计都是要通过分析电路原理图,了解电器的功能和工作原理,才能得心应手开展工作的。作为从事此项工作的同志,首先要有过硬的基本功，必须熟练掌握各单元电路的原理。会划分功能块,能按照不同的功能把整机电路的元件进行分组,让每个功能块形成一个具体功能的元件组合。请同学们结合收音机的电路原理图和工作方框图分析收音机的具体工作过程。

图1 收音机电路原理图

图2 收音机工作方框图

1、请同学们通过已有资源和渠道了解什么是无线电波，以及无线电的传播方式和速度。

2、我们已经知道利用天线可以把无线电波向空中发射出去，但是天线长度必须和电磁波长相对应，才能有效地发射。而且只有频率相当高的电磁场才具有辐射能力，如何解决这个技术难题？常用到的技术手段是调制。把无线波发射机中产生的高频振荡作为“载波”，将音频信号加到“载波”上，这个过程叫做调制。经过调制以后的高频振荡叫做已调信号。调制分为调幅（AM）、调频（FM）、调相（PM）。结合下图说说三种方式的联系和区别。

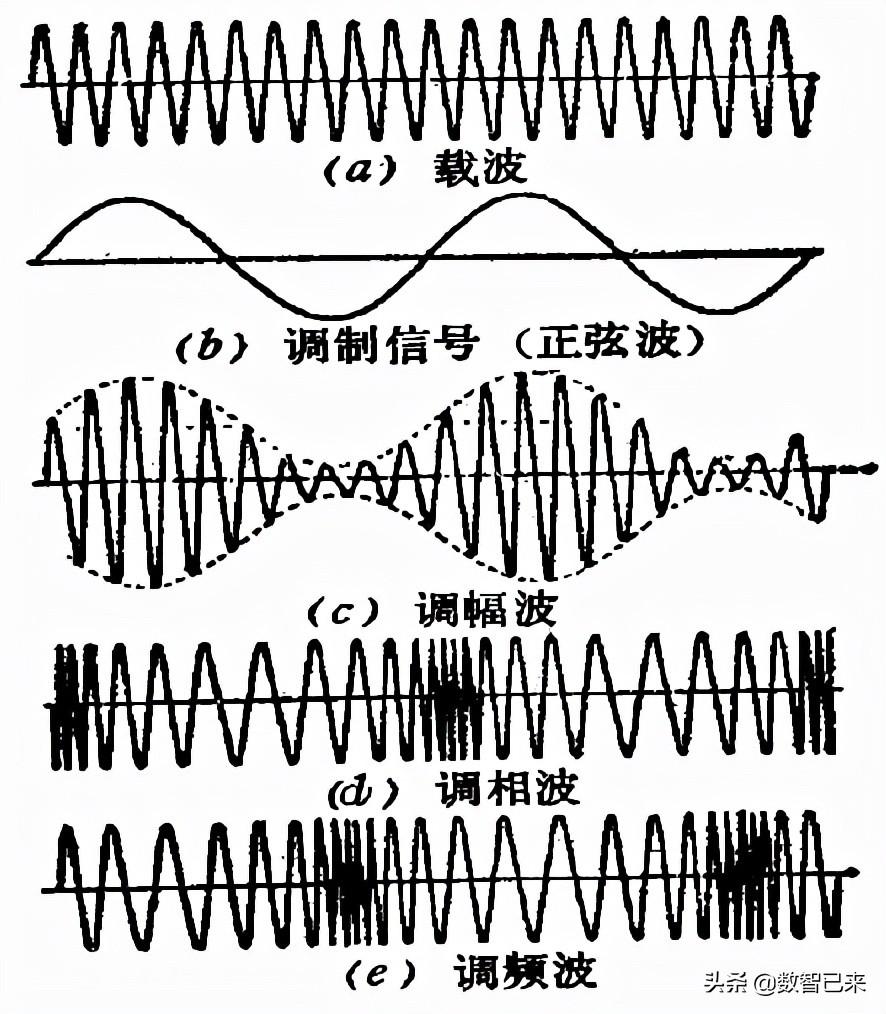

图３调制波形图

３、如图４所示，一台发射机应该包括四个部分：一是声音的变换与放大，这一部分的频率较低，叫做低频部分；二是高频振荡的产生、放大、调制和高频功率放大，统称高频部分；三是天线与传输线；四是直流电源部分。是分析各部分的作用。

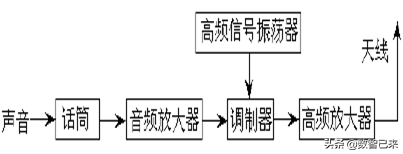

图４发射机组成方框图

４、由发射机发出的无线电波，经接收机天线接收，转变为感应电势。从天线感应出的不同频率的已调波信号中选出所需信号的任务由输入电路承担。而输入电路选出的信号，仍是已调波信号，不能用它去直接推动耳机或喇叭，还必须把它恢复成音频信号。这种从已调波信号中检出音频信号的过程，叫做解调。同样，解调也分为检波、鉴频、鉴相。请结合解调的概念，用自己的语言描述检波、鉴频、鉴相的具体过程。

５、图５为接收机的工作框图，请同学们试阐述其工作过程。

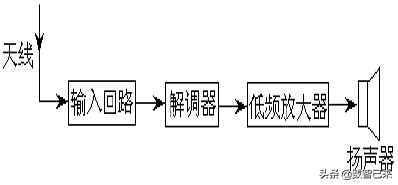

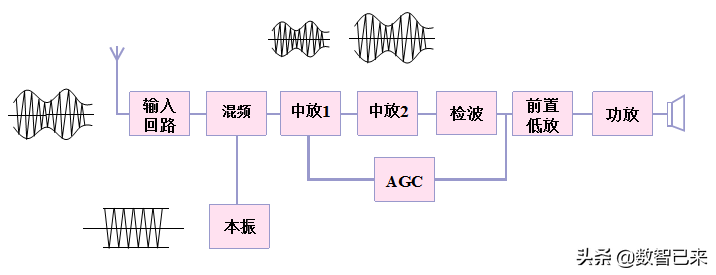

图５　接收机工作框图

６、图６为无线电发射和接收示意图，请同学们思考在通信系统中为什么需要进行调制？调制和解调之间有什么联系？

图６　无线电发射接收示意图

电容器、电阻器和真空管全换新，父亲留给我的古董收音机维修记

我的Hallicrafters SX-42重生记

作者：Arthur Smith

BG5WKP 朱轶编译

1978年，我还是一名初中生，父亲是一名电子工程设计师，一个业余无线电操作员（火腿），受到家庭的影响，我对无线电有着自然而然的兴趣。在我们家到处都有异国的收音机和电子玩具。 父亲在朝鲜战争期间在美国陆军工程兵团服过役，见识过各种各样的设备。他经常给我讲述他的故事：他为何很早就对无线电感兴趣，以及他在我的祖父母帮助下如何拯救了昂贵的无线电设备的壮举。

早在1946年，Hallicrafters就是一个响当当的品牌，他们的设计灵感来自战后的设计大师 Raymond Loewy，这些设计吸引了许多爱好者的注意。

雷蒙德·洛威（Raymond Fernand Loewy，也译作雷蒙·洛伊、洛伊威等名，1893年11月5日－1986年7月14日），20世纪最著名的美国工业设计师之一与美国工业设计奠基人，在平面设计与企业识别系统设计上也颇有成就。他着名的设计包括壳牌石油标识、灰狗巴士、宾州铁路机车GG1和S-1、Lucky Strike雪茄包装、「Coldspot」冰箱、史都德贝克汽车阿泛提号以及空军一号的涂装。设计生涯长达70年之久。

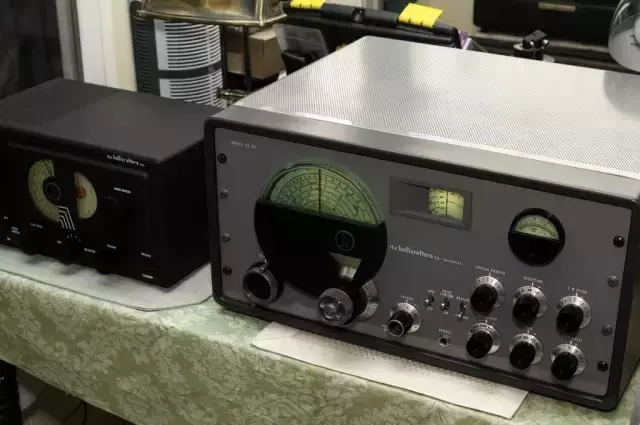

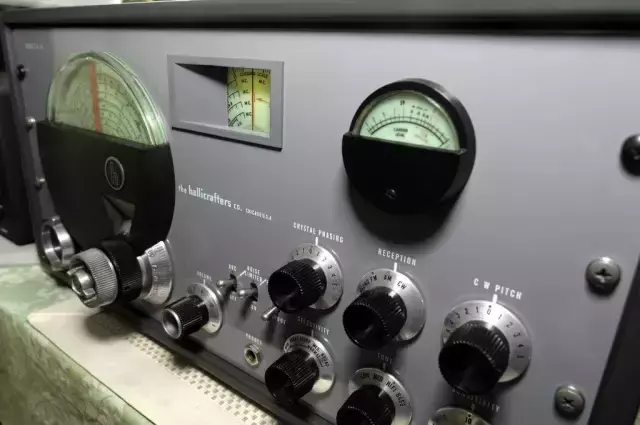

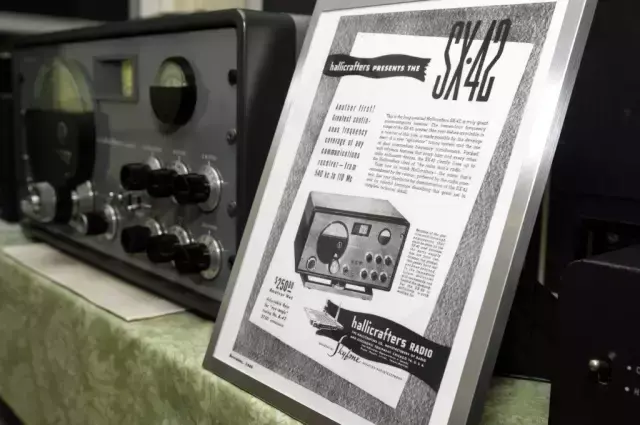

SX-42 在Hallicrafters广告中被宣传为收音机终结者 ，功能齐全，可以接收短波和业余无线电波段以及更高频段 。我不知道该收音机的完整的故事，但在父亲在获得他的SX-42之前还购买了S-38和S-40。在我的父亲眼里，对无线电产品的痴迷从无止境，从来没有“好和更好”这个选项，他想要“最好的”。他的所有设备都是标配15个电子管和50加磅的boatanchor。

他总是雄心勃勃也勤劳，修剪草坪，修理摩托车，并为他在波士顿郊区附近的邻居做了奇怪的工作。他聪明，努力工作。那个秋天，他买下了SX-42。

这台收音机当时的购买价约为279美元 ，这相当于今天近3500美元 。通过收音机，父亲了解了冷战的开始、苏联的人造卫星和FM摇滚的诞生！他高中毕业后参加了朝鲜战争，服役了两个时间段。退役返乡后，他成一名电子工程师和一个持照的业余无线电操作员。

时间到了1978年，不少无线电设备都廉颇老矣，毛病不断，但是我们很想拥有一台。我的一个同学也是一个业余无线电操作员，不像我的父亲那样脑瓜聪明，他告诉我一个国家人权干事那有些柯林斯旧设备需要修复，但是需要资金购买。父亲下班回家后我就告诉他这个千载难逢的机会，这当然需要他的经济支持。

在这一点上，父亲的Hallicrafters SX-42和它的另外两台设备都做到了“备份”的职责。

“嘿，我有一个想法！”

父亲说，通常父亲这么叫我，我就立马想撒腿开溜，

“我把SX-42给你如何？”Gee，扭动我的手臂。

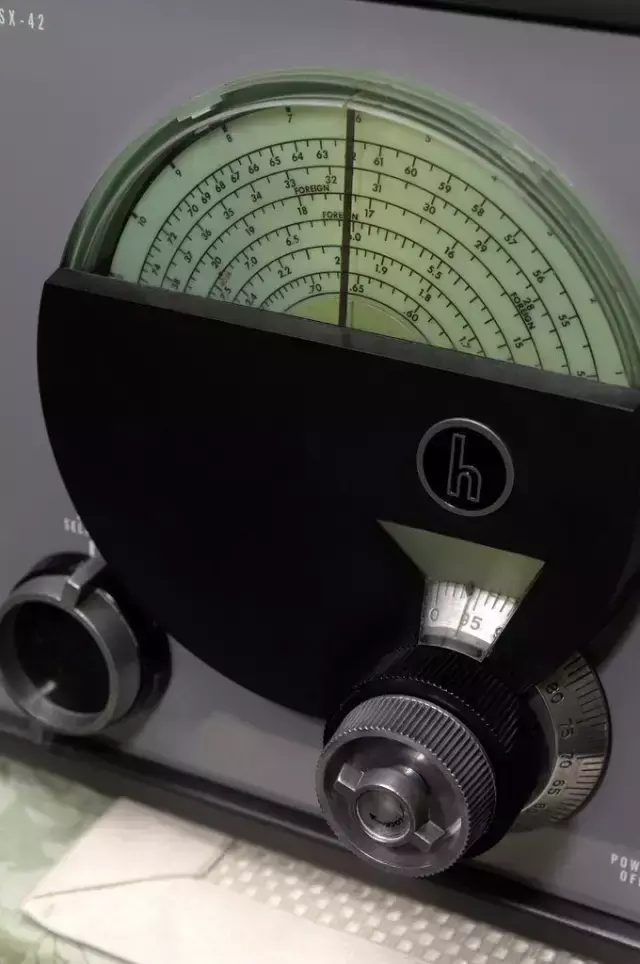

我痴迷的看着那些迷人的绿色背光指针，S表和齿轮调谐旋钮。不幸的是我的同学，他不得不高价购买二手旧设备。

而我却幸运的拥有了父亲的SX-42！

通过这台宝贵的无线电设备，我收到了来自100个国家的QSL卡片，包括来自现在已经消失的国家和电台的QSL卡。我用它听到了柏林墙的倒塌的新闻。而且，它成为我所在学校的科学计划的核心，我用它进行了用长线进行短波无线电接收的实验科学展示 。

在拥有了这些设备多年以后，我的焦点转移到了家庭，一个孩子和一个房子，它们也被尘封起来了，地下室的箱子里面存放了SX-42的”兄弟姐妹“。经历了几番季节的更迭后，在经过寄售商店看过一台二战时期老式的Hallicrafters S-20R之后，我想到了让父亲的收音机，当年他把设备美化恢复得是多么的酷。

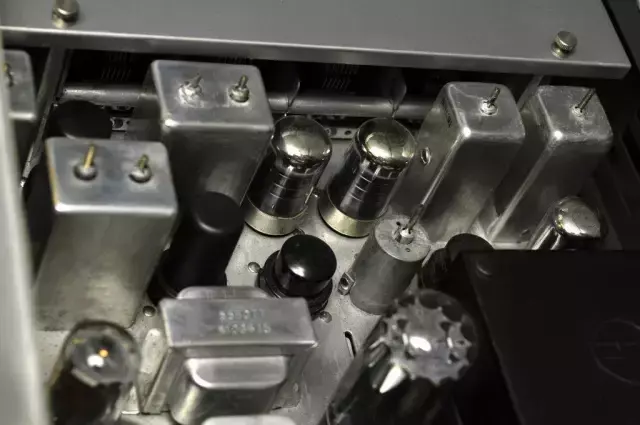

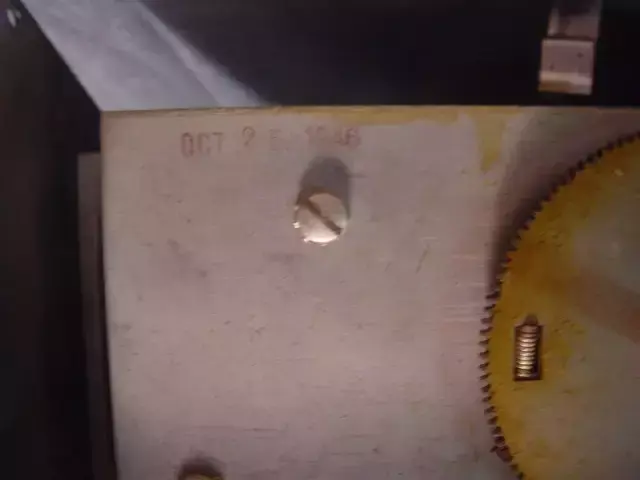

S-38和S40放在我潮湿的地下室里的一个盒子里。虽然完好，它们已经斑斑锈迹。幸运的是，我找到了一个电子和机械技能的高手，他赋予S38新生命，设备工作正常了，而且还修复了S-40。至于SX-42，那是存放在楼上在我的儿子的衣柜里面的一个盒子里。 没有受潮，但在控制面板上有一些腐蚀。可悲的是，在主调谐和波段调谐之间切换的标志性锁旋钮已经在搬运中丢失。我不得不去找一个可以修复这个项目的人。

经过广泛的搜索，我找到了这个人，一个拥有自己业务的工程师，他正准备关闭业务退休。在几年前他成功修复过SX-42，取得了惊人的成绩。我不得不诱惑快要退休他重操旧业！

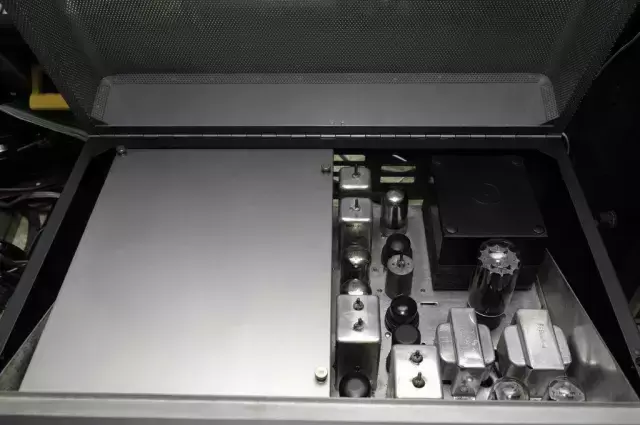

经过和他的几轮电子邮件来回！我收到的第一个警告是“在任何情况下不要给收音机加电 - 你会在频段开关上炸坏晶体管！” 我抵制了诱惑，因为我在网上读到，这些都是造成老设备修复失败的原因。通常是一些早期设备的原始电容器渗漏了几十年。
