SONY STR AV570功放机，拆解维修，采用STK4192II厚膜功率放大

一台SONY STR AV570功放机，面板按键下陷被卡住，开机无显示无声音故障。打开顶盖我们可以看到此机采用EI型变压器，功率部分为三洋生产的STK4192II功放模块。

上图是其内部原理图，和原厂推荐线路图。其可提供50W*2的不失真功率。在YAMAHA，SONY，PIONNER等一些日产低端机上用量较大，其线路简洁，制作容易，音质良好。故障率也很低。

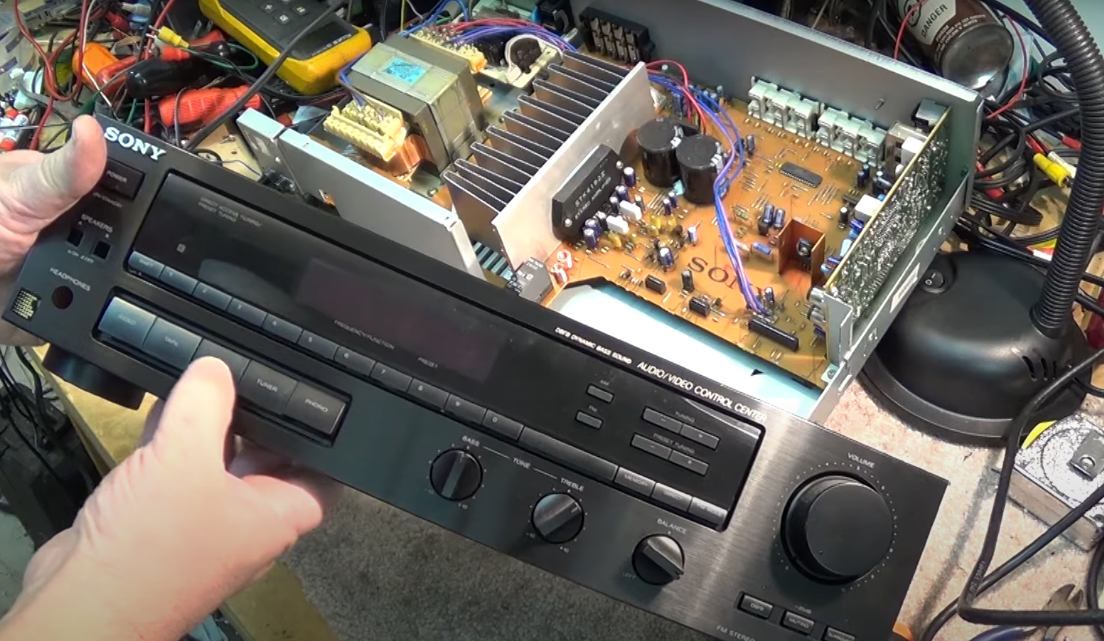

从上图可以看到TUNER按键一角被按下，于是决定先修理按键。

拆掉底部和侧面固定螺丝，将前面板整体拿下来。拆掉电路板上的螺丝，就可以将面板控制板拿下来。

我发现，按键只是被强行按下，并没有断裂，这是最好的了，如果断了不好处理。将塑料按键排齐。

逐一试验，按钮力度正好，没有卡顿现象。

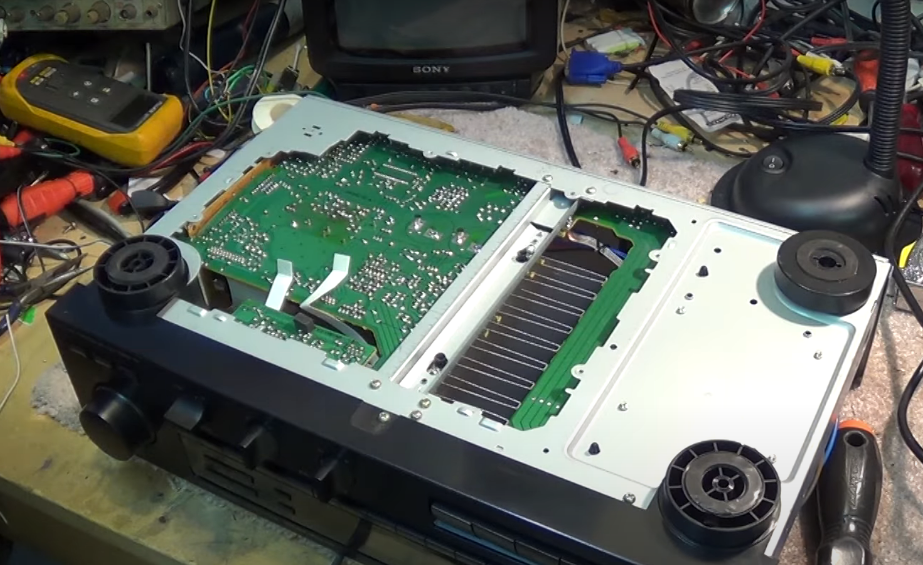

将面板重新装回，安装底部的固定螺丝。日产的机器维修时好多都不用拆下电路板，因为在电路板下有一块活动的钢板，拆下就可以看到电路板的背面，这个设计真的是给维修带来很多的方便。

拆下钢板后，可以看到墨绿色的电路板，成色还蛮新的。我修理功放，首先要对电路的布局和各部分功能进行目测。

这里发现，有一处稳压电源调整管背面电路板发黄，周围焊点有虚焊现象。

另外还有一处很奇怪，就是散热器底部固定钢板，和线路板地线用焊锡连接的，不知道这是后来谁加上的还是原来设计就这样，钢板用焊锡是无法焊牢的，这样只是起个障眼作用。

翻过机器，将前面板地线用螺丝牢牢拧在散热片和钢板上。然后开机故障依旧，遂决定对虚焊点进行补焊。

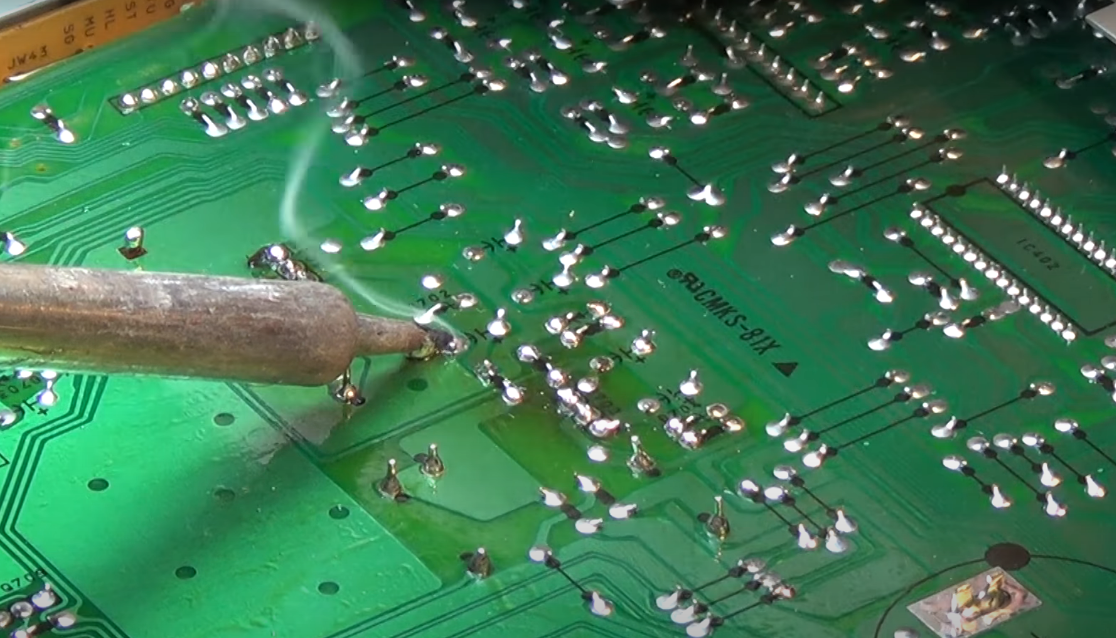

补焊电源调整管。

稳压部分所有的管脚都进行补焊。

然后装好机器，接好喇叭，打开电源，美妙的声音终于出来了，修好机器瞬间喜悦，是别人无法体会的，真的很有成功感。可能这就是维修者执迷维修的原因吧，乐此不疲，哈哈。

朗泉Creek 5350SE功放机，拆解维修赏析，给老化开关喷喷复活剂

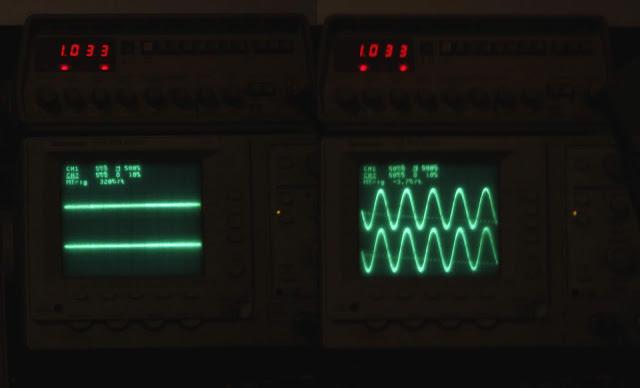

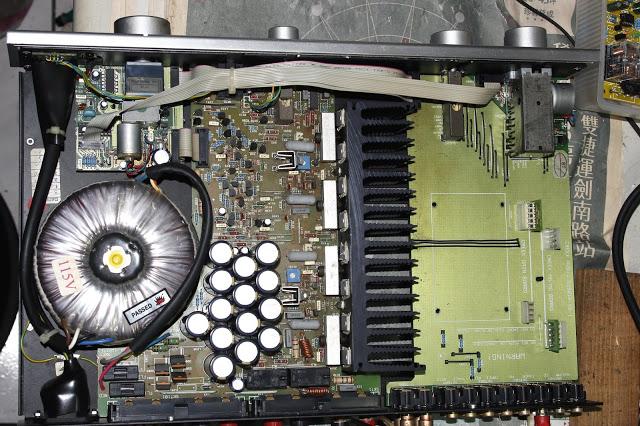

Creek 5350 SE 合并功放机， 接触不良,拆开检查,装上假负载,讯号产生器,示波器挂上,

开机!也没怎样，噪声也很小。

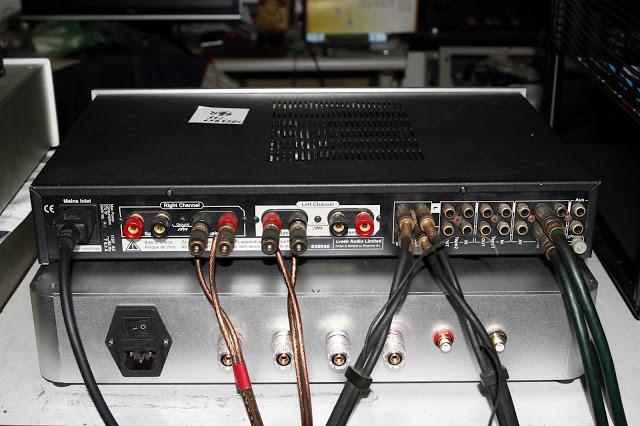

朋友拿来当前级?这有前,后级,的RCA输出,入孔,找一组讯号线接上就OK!!!!

原来的连接线不见了?制造一个出来用， 接点复活剂喷喷,就这样结速维修。因为这些开关现在都找不到新的了。
