电器维修不再是一块万用表能解决的了

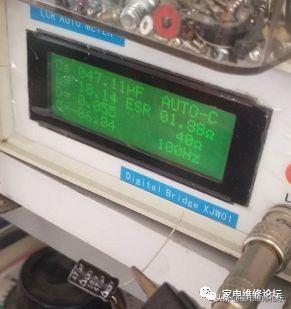

今天维修了一批伺服驱动器，通电测量各个电压无输出，有的是不定时出现。 芯片用的是UC2842，查供电电压低的可怜，测量启动电阻、供电电容、供电二极管正常怀疑芯片损坏，换上新的芯片故障依旧。并从新又找了一个芯片外挂直流测试正常。装上以后，故障依旧。绕了很多弯路，此处省略~~~~~最后很无奈，上电桥，这个时候把重点怀疑的电源部分用电桥又测量了一遍，问题终于来了。供电电解电容、输出的部分的供电电容等ESR大了（用万用表测量容量正常）。

最终导致输出电压过低出现有时工作，有时不工作或在工作过程中断电等情况。因为很多电容离散热器很近电容器应该是被烤坏的。

换上新的电容：

分析：我们一般习惯性用万用表的电容档测量电容器，基本上很少去用电桥或者有的维修者就没有电桥。经过这次以后我们维修人员在维修中还是多用电桥测量各个原件比较靠谱一点，没有的可以买个某宝上的DIY电桥也非常不错的。我用的是许老师电桥一般维修够用了。这个可不是做广告只是感觉我们要应对以后的电器维修电桥、示波器等等设备都要配齐，当下不是一块万用表靠经验就能解决问的是年代了。更不是一味的换原件。很多时候都是需要仪表精确的测量才能更准确地判断问题所在。要不然你修好了都不知道具体是哪个原件引起的故障。

家电维修论坛是专业的家电维修技术交流社区，学习电子电路基础知识，分享家电维修技术资料，交流家电维修技巧经验，获取更多精彩内容请关注家电维修论坛。

牛刀杀鸡——LCR电桥检修美的电磁炉不报错不加热

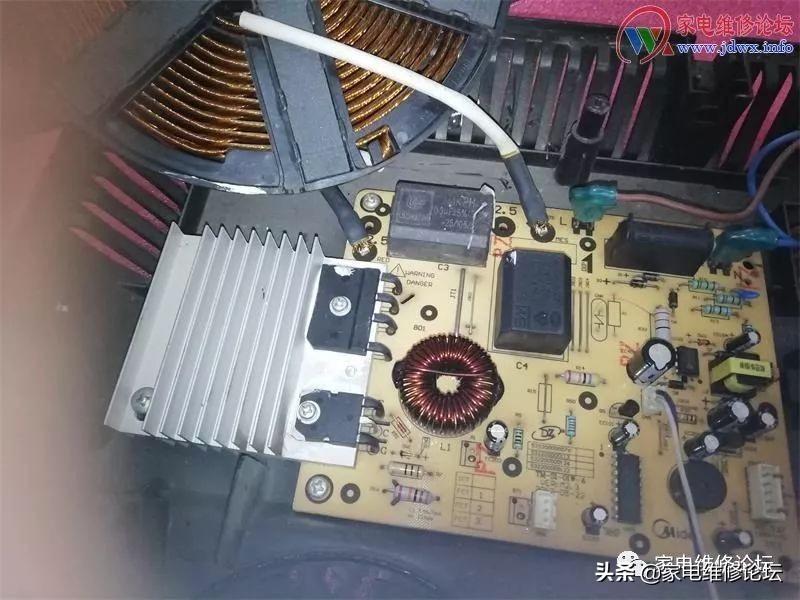

用户送修美的电磁炉，说按键失灵。换完按键之后试机却不报错不加热。重新给用户报价再次开修。

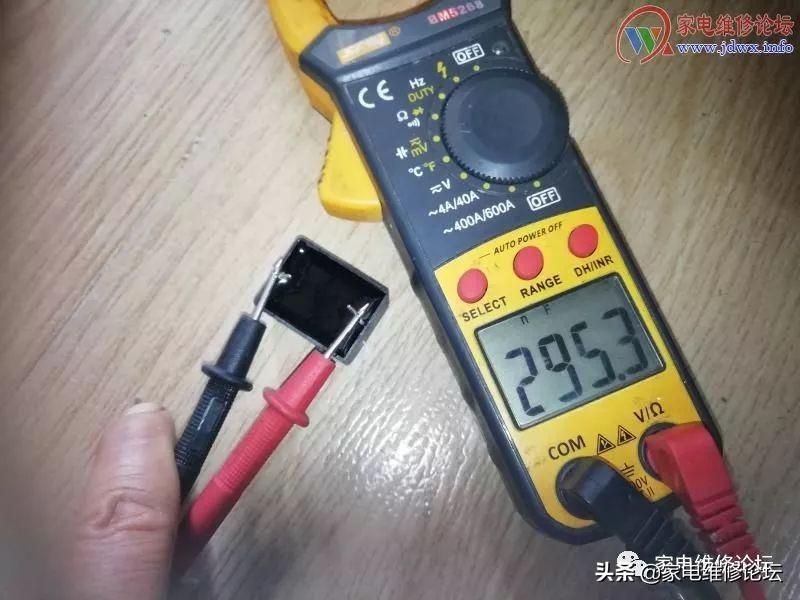

带线盘给主板通电，用数字表检测各个大阻值电阻上的压降确定没有开路的（比断电直接测量阻值要方便些），接着测量3个关键电压值也正常。300V直流电压为318V，可以确定5uF电容基本没有问题，接着就拿0.3uF开刀了。用滨江钳表测量它的电容值也在正常范围内。这个90块钱的钳表虽然是牛屎芯和单片机方案的，但耗电省，测量电容效果杠杠的，大电容秒测，数值与电桥相差不大。

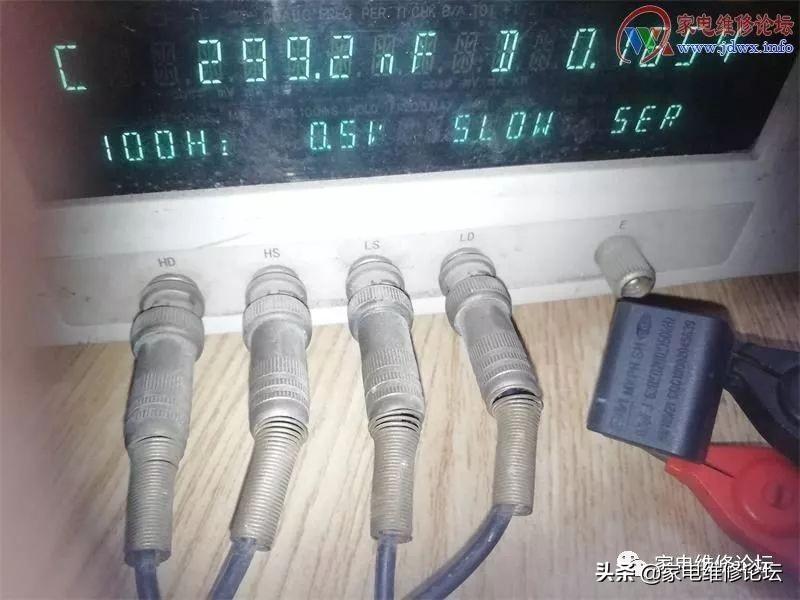

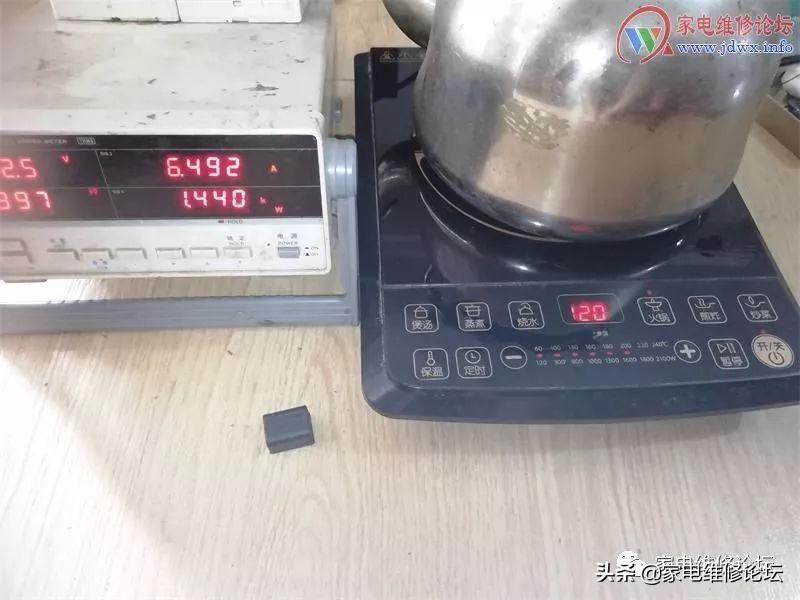

想起近期JDWX坛里有人发帖抱怨指针万用表测量电容不可靠，也开始怀疑自己的钳表测量电容不可靠。于是搬出LCR电桥，测量这个0.3uF的电容，电容值与钳表测量值区别不大，但损耗值明显不对。找一只拆机0.3uF电容对比测量一下，确认电桥的测试线没有问题。显然原机电容器有问题了。果断换上拆机的0.3uF电容，装好电磁炉试机，显然电磁炉已修复。

老习惯，有图有真相。

原文：https://www.jdwx.info/thread-782473-1-1.html
