维修液晶电视的过程和步骤

1. 问题分析

在解决液晶电视问题之前，我们首先需要进行问题分析。在此，我们以您给定的液晶电视品牌为例，对其常见问题进行分析。

【专业师傅快速上门，专业服务有保障】

2. 常见故障与解决方案

根据经验和维修师傅的方法，以下是液晶电视常见故障及其解决方案：

2.1 无法开机

如果液晶电视无法开机，可能是电源故障。您可以尝试以下步骤进行排除：

2.2 画面出现异常

如果液晶电视的画面出现异常，可能是显示屏故障。您可以尝试以下步骤进行排除：

2.3 无法调节音量

如果液晶电视无法调节音量，可能是音频故障。您可以尝试以下步骤进行排除：

3. 维修注意事项

在进行液晶电视的维修过程中，需要注意以下事项：

4. 相关科普知识

液晶电视是一种采用液晶面板显示技术的电视产品。它具有能耗低、画质清晰、占地面积小等特点，因此在现代家庭中得到广泛应用。

液晶电视的显示原理是通过液晶分子的定向变化来控制光的透过与阻挡，从而实现图像显示。液晶电视的主要组成部件包括液晶面板、背光源、驱动电路等。

随着科技的发展，液晶电视不断更新换代，出现了LED背光、4K分辨率、智能功能等新技术。消费者在选择液晶电视时，可以根据自己的需求和预算进行选择。

液晶电视维修故障流程分享

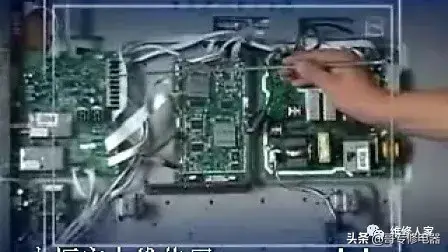

一、液晶电视维修流程

1、待机的时候电源板只提供一个5V或3.3V的供电给CPU，其它12V.18V.24V.9V电压都要等到STANDBY开机后才出现，这个时候就需要CPU发出一个高电平5V或3,3V给电源板，电源板接到CPU送来的电压后才启动12V,9V,18V.24V电压，如果电源板的这些电压均正常的话，基本肯定电源板是OK的。

2、CPU板的发出开机电平后，由电源板提供的5V电压经过一些3.3V,2.5V,1.8V贴片稳压器分别送给一些芯片作为供电之用，不要小看这些低电压哦，很多时后往往是这些电压高了一点点（0.7V）就会产生黑屏无光栅的故障，通常损坏的都为这些稳压器供电滤波电容变质，或者是老化后出现奇怪故障的主要杀手，一般液晶的解码集成（数字变换IC）供电都在3.3V跟1.8V左右，而跟解码集成连接的寄存器的供电都为2.5V，在液晶使用1年左右的时候，这些解码集成往往都容易出现虚焊故障，这时候就的考验大家的焊接技术水平了，实践证明有一部分是补焊后就排除故障的。

3、无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障，这个故障一般可以通过测量电压来判断，在遥控开机后测一下电源板的各个供电是不是正常的，然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平3.3V，再测一下PWM脚的电压是不是也在3.3V左右，要是都正常的话应该就是显示屏自带的背光板有故障，要是这2个电压都没有，那问题就是解码集成没有工作或是软件没有跑起来引起的，这时就要维修CPU板了。

以上只是维修平板电视很小的一部分经验而已，要想修的快，还是要多花时间去磨练的，希望大家都能成为维修平板液晶电视的高手。

二、液晶电视常见故障判断方法

现在液晶电视作为各大厂家主推产品,普通的CPT电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.

要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.

1、开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.

2、出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好).弟二是机内连线接触不好.

3、开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.

4、灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,"BIOS"IC和CPU之间接触不良

三、等离子屏的各部件板好坏的判断及维修更换

和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。原因是这几部分是工作在高压、大电流状态。由于目前对等离子电视机的维修，都是板级维修，所以，在实际检修中，只需要判断出有故障的部件板或电路板就可以了，而不需要对部件板上的元器件进行维修和更换。只是因为：一方面等离子电视机电路板里的元器件，大多为进口的，国内无法购到或屏的制造方不提供；另一方面，等离子电视机里的各种电路板，都是多层结构，非工厂条件下的维修，很容易因拆装不良而给电路板制造新的故障，所以目前的等离子电视、

液晶电视的维修，整个行业执行的都是板级维修，也就是换整个部件板。

在对PDP屏的电路进行维修和检测、拆卸时，必须注意大容量的电容是否已经放完电？并注意检测电压时的冷地和热地的不同之处，同时必须严格注意防静电即ESD。

四、电源板的判断和检测

首先就应该检测电源板的各路输出电压，是否和屏右上角上贴的帖纸里标的一样（此时把该贴纸指给大家看），如果测到的电压和屏上标的不一样，则很有可能是：

①、电源板本身损坏，导致电压和屏上标的不一样 ；

②、电源板的负载有问题，导致了电源板输出的电压和屏上标的不一致。我们可以先检测电源板输出的各个插座的电压值，发现那个插座上的电压值有异常，就拔下该插座上的插头线，让它和后级电路断开，此时再测下电源插座的输出电压，如果电压正常了，则说明是后级的电路板有问题了，反之是在电源板本身。有一点必须要注意，那就是VS电压是在这里的两个插座上都有输出的（此时指出这两个插座的位置），所以，如果拔下一路的插头时，VS电压还是异常的话，还要必须把另一边的有VS电压的插子头一起拔下，这样才能判断是否是电源板或还是后级的电路板问题。

在实际维修中，电源板最常见的故障就是无驱动电压输出或驱动电压太低导致黑屏（黑屏是指整个屏不亮，或有声音或无声音）。对其进行检测，可以发现VS驱动电压已经大幅下降，而VSC驱动电压，则已经是降到了0V左右。PS42D8的电源板，在实际检修中，不需要带假负载，就能试机，这样维修就会很方便。当我们怀疑电源板有问题时，我们可以把整个电源板组件的所有插头都拔掉，把电源板组件拆下来，短路电源板上的CN802（或CN9004）插座的左起第3、第4脚，再给电源板通上220V的电源（此时需做示范），如果电源板部件是好的话，则通上电后，它的所有插座都将输出和屏上标的、印制板上印的一样的电压（有一定的偏差，但偏差数值很小），只要有一路电压或一组电压不一样的话，则该电源板部件就是坏的。

五、驱动板、Ｙ板、逻辑板故障检修

屏的X 驱动板如果坏掉的话，则可能出现如下故障：

1、图像很暗或无对比度或层次感很差；

2、也有可能出现黑屏；

3、图象上有色斑块。怀疑是X驱动板坏时，可将该板从电路中脱开出去，如果把X驱动板拆下，图象的几乎没变化，也就是X驱动板装上和不装上，几乎都一个样时，则该X驱动板可能就是坏的。或者有好的X驱动板也可代换它。X驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。

屏的Y驱动电路板如果坏了的话，将可能出现如下故障现象：

1、黑屏；

2、上半部黑屏或下半部黑屏；

3、花屏（图像杂乱无章）；

4、水平亮线或黑线或亮带或黑带；

5上半部亮屏或下半部亮屏；

6、烧Y上、下选址电路板。Y驱动板上的保险管（此时指出保险管的位置）是否烧断也可成为起是否损坏的一个依据。

逻辑板损坏的常见现象是：

1、花屏；

2、黑屏；

3、水平和垂直方向上的竖线或横线或竖带或横带；

4、控制失效；

5、无图象等；

COF 选址电路和COF插头损坏，出现的故障现象是垂直方向上的竖亮线或竖亮带，也有可能是竖黑线或竖黑带。在三星V2屏上还可以看到COF插头上的软封装集成电路的外观上的损坏，如气鼓、炸出小洞、集成电路发黑烧焦等（此时如果做示范的是三星V2屏的话，还应该示范如何从外观上看COF上的集成电路好坏的方法）。

1.屏上出现一条，或数条水平不亮线：

检查Y 驱动板与Y板(缓冲板)之间的插座是否有插好，没插好的话，重新插好插座，如果已经是插好的，根据暗线出现在屏的上、下部，更换Y(缓冲板)(上、下)

2.屏上出现一条，或数条比边上其余的水平线亮的多的水平亮线：

检查Y 驱动板与Y(缓冲板)之间的插座是否有插好，没插好的话，重新插好插座，如果已经是插好的，根据暗线出现在屏的上、下部，更换Y(缓冲板)(上、下)

3. 屏上出现一条垂直的不亮线，或整块垂直的不亮块

a.如果是出现一条不亮的垂直线，则是COF有问题。

b.如果是出现整块垂直的不亮块，先检查是否是COF与选址电路之间的连接插座有问题，如果没问题，检查选址电路与逻辑板间的连接插座是否正常。如果也是正常的，更换选址电路板。最后，更换完，如果还不能解决问题，更换逻辑板。

4．屏上显示一种单色信号时，出现垂直的一条或数条其它颜色的亮线：

a.如果是出现一条其他颜色的垂直亮线，则是COF或是屏有问题。

b.如果是出现整块垂直的其他颜色亮块，先检查是否是COF与选址电路之间的连接插座有问题，如果没问题，检查选址电路与逻辑板间的连接插座是否正常。如果也是正常的，更换选址电路板。更换完，如果不能解决问题，更换逻辑板，最后，如果换完逻辑板问题还在，就是COF有问题。

5.屏有暗光栅，调不亮，能模糊见到图像影：

为电源板的屏驱动电压无输出引起，可检查VS、VSC、VA 等电压是否正常，如不对先检查逻辑板VS＿ON 脚在开机后是否为2.8V。如是则说明逻辑板已起控，可将电源板相应插座拔起，判断是电源板还是负载问题，并更换相应板。

6．屏上出现与上述情况都不同的异常的亮点，亮块等：

a.检查选址电路板与COF板之间和逻辑板与选址电路板之间的插座是否连接好。

b．更换选址电路板，如果无法解决，更换逻辑板。如果问题还在，就是COF有问题。

7.无光栅，指示灯红灯亮，不变蓝的故障判断。

先对屏自检，判断是屏还是板的问题。如是屏则换屏，如是板可检测SCL、SDA 总线电压，通过总线电压可按如下确定故障范围：如电压在2.4V 左右波动，则为主板上有总线相连的IC 出故障，如AD9887、VPC3230、PW1230 等，可先检查各IC 的供电及IIC 通路；如电压在1.8V 左右波动，则为主CPU PW181 与副CPU SDA555 之间的通讯异常所致，可检查RXD、TXD 两路是否出故障；如果电压在0.8V 左右波动，则为PW181 外挂的存储器、FLASH芯片出故障。
