长虹欣锐R－HS128S－4HF01续

24V 主电源产生过程；

当待机 5V 电路的副绕组电源 18V 经 Q2 稳压后输出 14 V 电源给 24V 电路芯片

NCP1393 的 1 脚后，芯片的 5，7 脚输出时序不同的驱动方波分别推动 MOS 管 Q7,Q8 轮流

导通，经过次级二极管整流后输出 24V 负载电压。

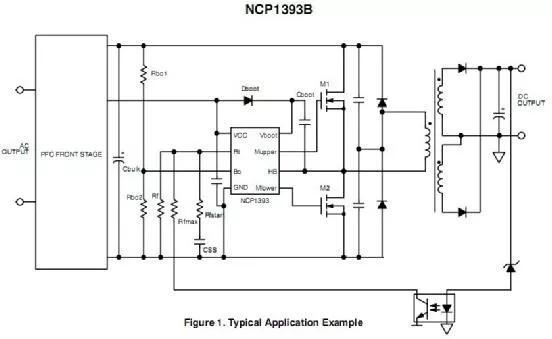

NCP1393 的典型应用电路；

双电容双二极管全桥式变压器开关电源电源工作原理图

为了更好的理解两只 MOS 管的导通时间和工作过程以及电流的流动方向，我们现在将信号驱动周期分成 5 个阶段，即 T1-T5,工作频率假定为 100KHZ，我们假设 T1-T2 时间上面

的 MOS 管导通，电流方向为 MOS 管的 S,D 电容 C 负载电感 L，负载电感 L 内电流方向由上至下，次级感应电势经过二极管整流后输出 24V 电压向负载供电。T3 时间为截止期，为了防止 2 只 MOS 管子同时导通有极其短暂的截止期。T4-T5 时间下面的 MOS 管导通，电容上存储的电压经过下面的 MOS 管的 S,D 负载电感 L 返回到电容负极，在负载电感 L 内电流方向由下至上。在电感次级线圈产生同上半周方向相反的的感应电势经过二极管整流后输出 24V 电压向负载供电。2 个信号周期在负载电感的感生电势方向正好相反，输出的交流正弦波电压经过二极管整流后输出的电源纹波系数很小，只需要很小的滤波电容，同时带负载能力也大大提升。24V 稳压过程，当电压发生高低变化时，经过电阻 R65,R66 分压后的取样电压加至取样集成电路 IC9（TL431）的控制极，进而改变串接在 431 上的光耦

（IC8A）内部电流强度，从而改变 IC8B 的 3,4 脚来控制芯片 2 脚电压，改变开关管的导通

时间，达到稳定电压的目的。

NCP1393 芯片引脚功能；

1 VCC 电源 VCC

2 RT 定时电路

3 BO 保护端子

4 GND 地

5 MLOWER 驱动输出

6 HB 半桥连接检测

7 MUPPER 驱动输出

8 VBOOT 驱动方波输出管外接自举电路

保护电路分析；

本机设有 5V ,12v，24V 过压保护电路，电路原理为当 ZD3,ZD4,ZD5 任意一只稳压管击穿导通后 NPN 的 Q6 三极管就会先导通，那么上面的 PNP 三极管 Q5 也会随之导通，开待机光耦的 IC5A 的 1 脚 5Vstb 电源被短路到地，光耦初级截止，次级受控三极管 Q2 无电压输出，电源板处于保护状态。只有断电重启保护才会解除。

一般故障检修；

待机 5V 正常 PFC 不工作，主要检查开待机控制信号及 PFC 芯片 8 脚供电是否正常，如果

正常则要检查 300V 及 PFC 电压检测半桥电路。

松下TC-32Lx70D灯闪不开机维修过程

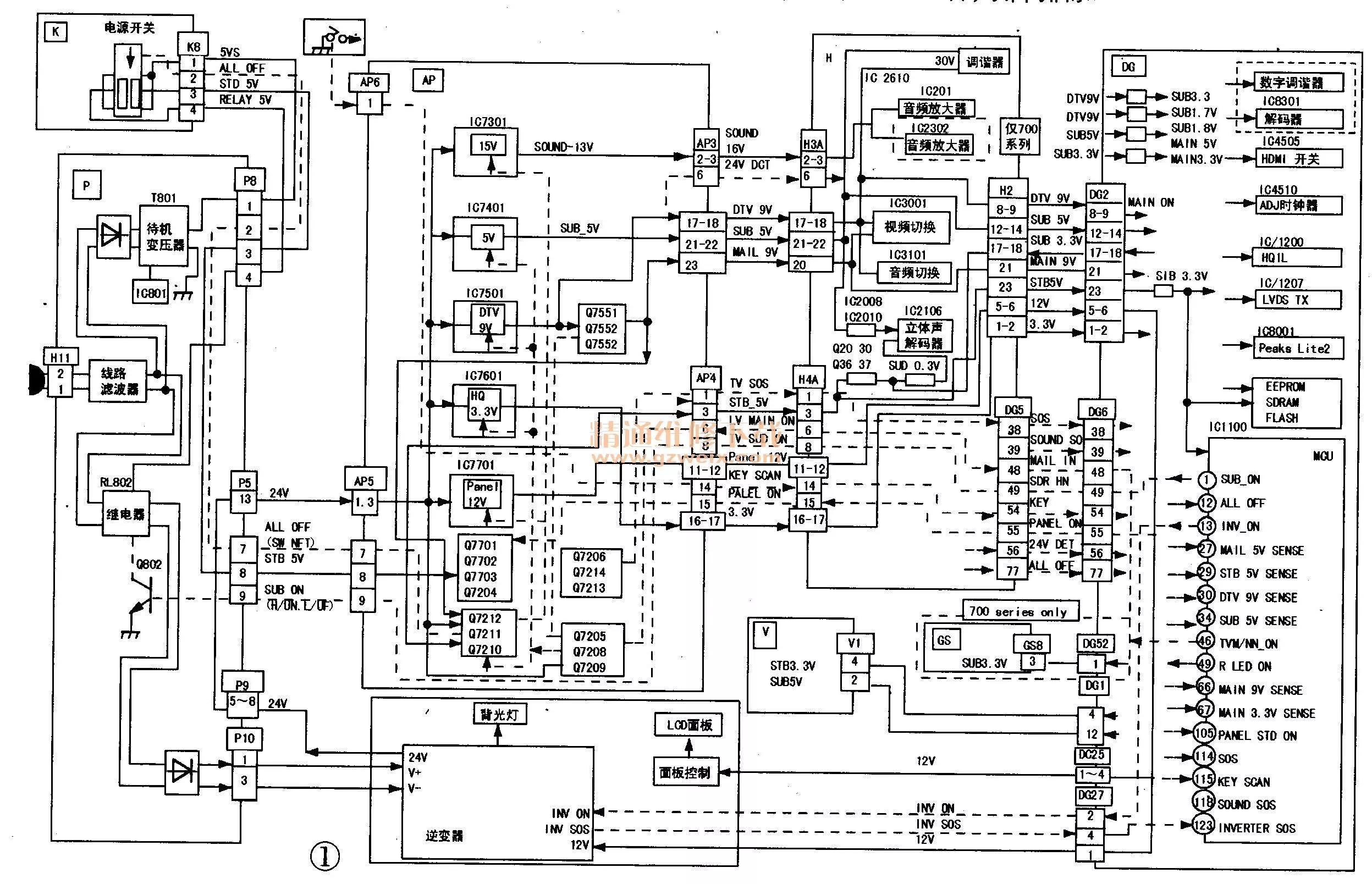

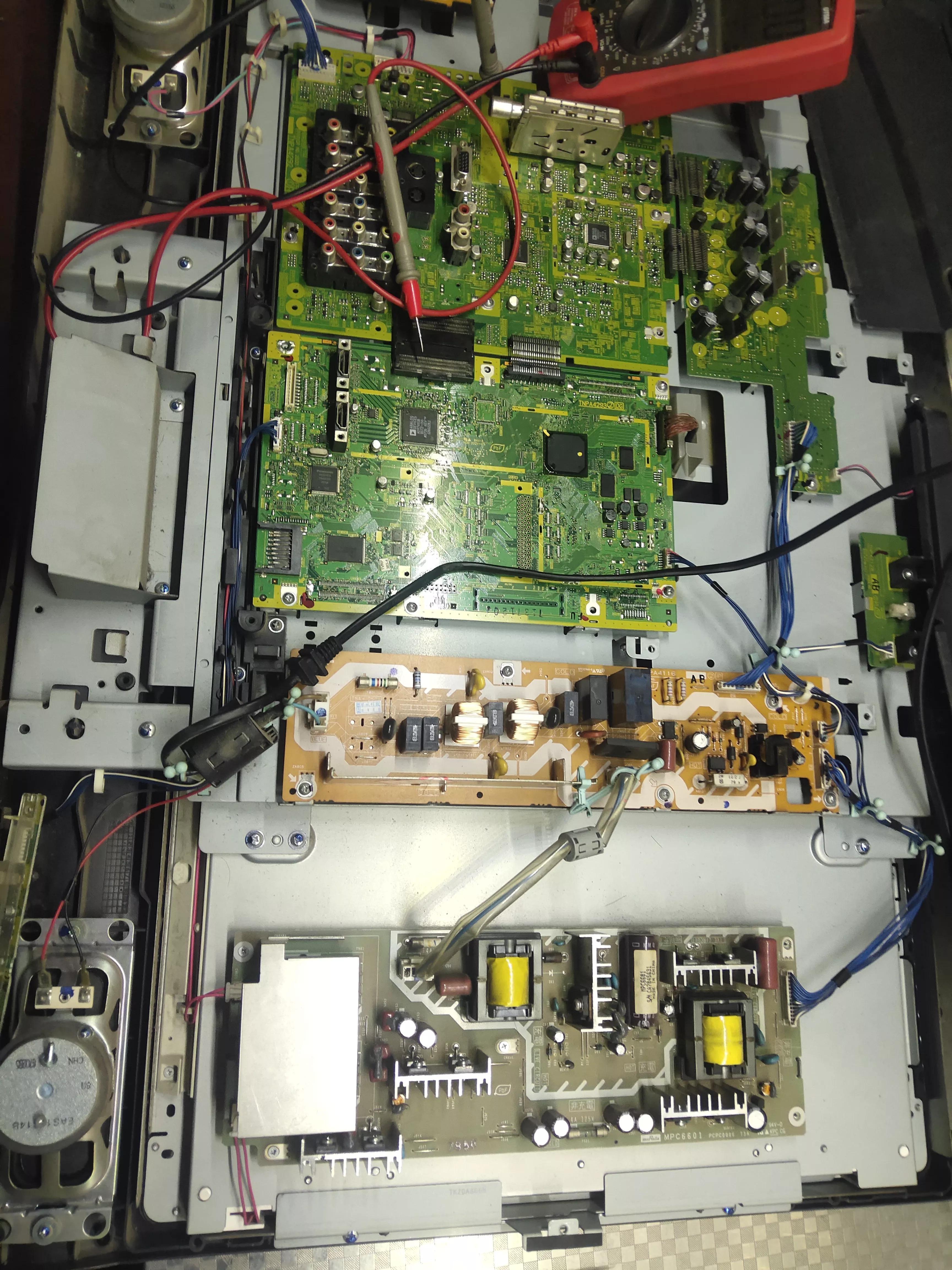

维修一台二手转修机，这个机器来之前已经被修理过了，曾经

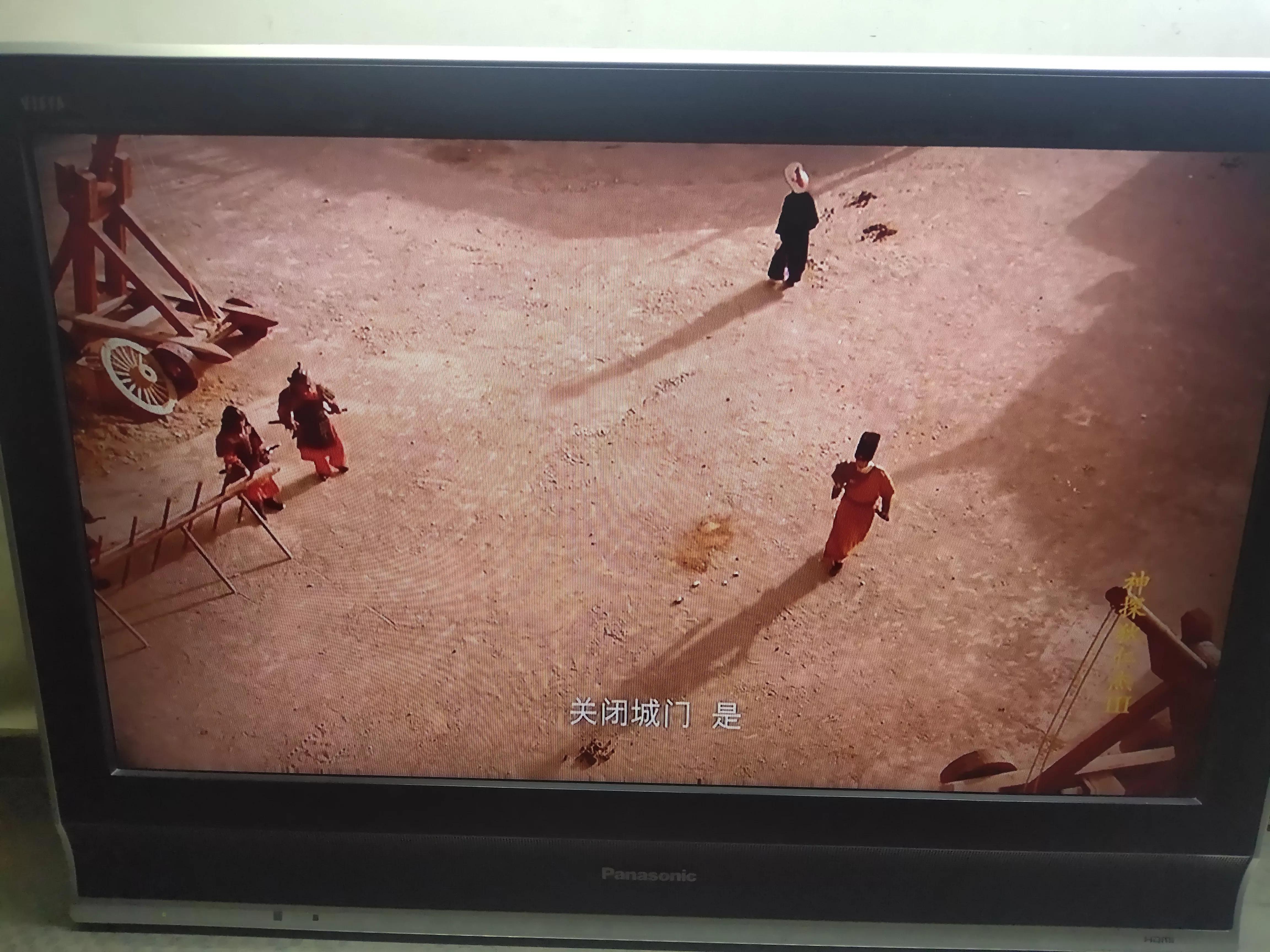

代换过电源高压一体板，AV板，待机电源板，故障现象是灯闪十几下不开机，5v，9v，12v,15v都有，继电器不停反复卡达卡达响不停重复动作，指示灯也是绿灯闪后熄灭重复动作，因为手头没啥资料，而板子插件也没有功能标注导致维修比较困难，经过仔细逐步检查才发现原机电源高压一体板子的高压部分短路，而外购的同一板子上机是绿灯闪后熄灭而后红灯闪一下，这是提示高压故障，无奈拿着两个板子对比着慢慢维修吧，最后发现高压检测取样电路电路板铜箔开路，重新连接后图像声音终于正常了，有点感觉到有点不可思议，松下的机器保护功能真强大，这么点问题造成如此故障，如果是国产机器就不会这么难以发现了[不看]
