开关电源维修方法 #家电维修培训姜松

电路板不通电维修方法。

很多朋友修洗衣机、冰箱、空调特别厉害，但是一旦遇到开关电源不通电，他就会选择把整个主控板全部更换掉。其实在不懂这种电路图工作原理的情况下都可以维修这种电路板。

首先要知道什么是开关电源，开关电源的目的在电路中的作用是什么？开关电源的主要目的就是把交流电通过整流变为300伏的直流电压。300伏的电压经过变压器过来到达场效应管的漏极。

都知道直流电没有极性，它流过变压器的次级，它的次级不会产生电动感应式。如果想要变压器产生电动感应式，就要不断的使开关管导通和截止。只有变压器不断的导通和截止，变压器才会产生相应的电动感应式。

场效应管如果要不断的导通和截止，它就需要一个脉冲电压，这个脉冲电压就由电源芯片发出。电源芯片想要输出脉冲电压，它就需要一个12伏的供电。12伏的供电是由300伏的电源经过两个电阻串联分压得到的12伏直流电压。

电源芯片有了12伏的直流电压的，它才会工作，工作之后才会输出高低电平的脉冲电压，使场效应管不断的导通和截止，变压器就会不断的充电和放电。变压器的次级就不断的产生上正下负的电动感应式，上正下负的电动感应式经过二极管整流电容滤波，得到12伏的直流电压给电路板的其他电路供电。

开关电的主要目的就是把220伏的交流电压通过变压器隔离的方式，再通过二极管整流电容滤波得到相应的直流电压给其他电路供电。电源芯片的主要目的就是稳压和输出脉冲电压。在维修开关电的时候其实只需要测试三个地方的电压就可以了。

·第一个变压器次级输出的电容。变压器次级输出电容在变压器的后面这三个电容，如果测试这三个电容没有12伏电压，就要检测次级整流二极管是否损坏，如果损坏了直接更换。如果二极管测试没有问题的，要测试电芯片的12伏供电是否正常。

这个小电容，就是电芯片的12伏供电电容。

·我们看到变压器的初级只有这两个电容，一个大电容和一个小电容，小电容就是电芯片的12伏供电电容。如果测试电容两端有12伏的电压，电源芯片不工作，那么一般都是电源芯片损坏，直接更换电源芯片就可以了。

·如果测试电容两端没有12伏的电压，那么我们就测试12伏前面这两个启动电阻是否损坏。启动电阻一般安装在这两个电容的中间，我们看到这个过头最大的就是它的启动电阻了，车子它损坏了直接更换就可以了。

·如果测试启动电阻都没有问题，那么我们就测试300伏电容两端的电压是否正常。如果说300伏两端没有电压，那么一般都是保险损坏，一般保险不会自然损坏。如果保险损坏，那么一般都是桥式整流电路，又或者场效应管损坏才会损坏保险。这个时候，我们就要更换场效应管和整流二极管，才可以更换保险。

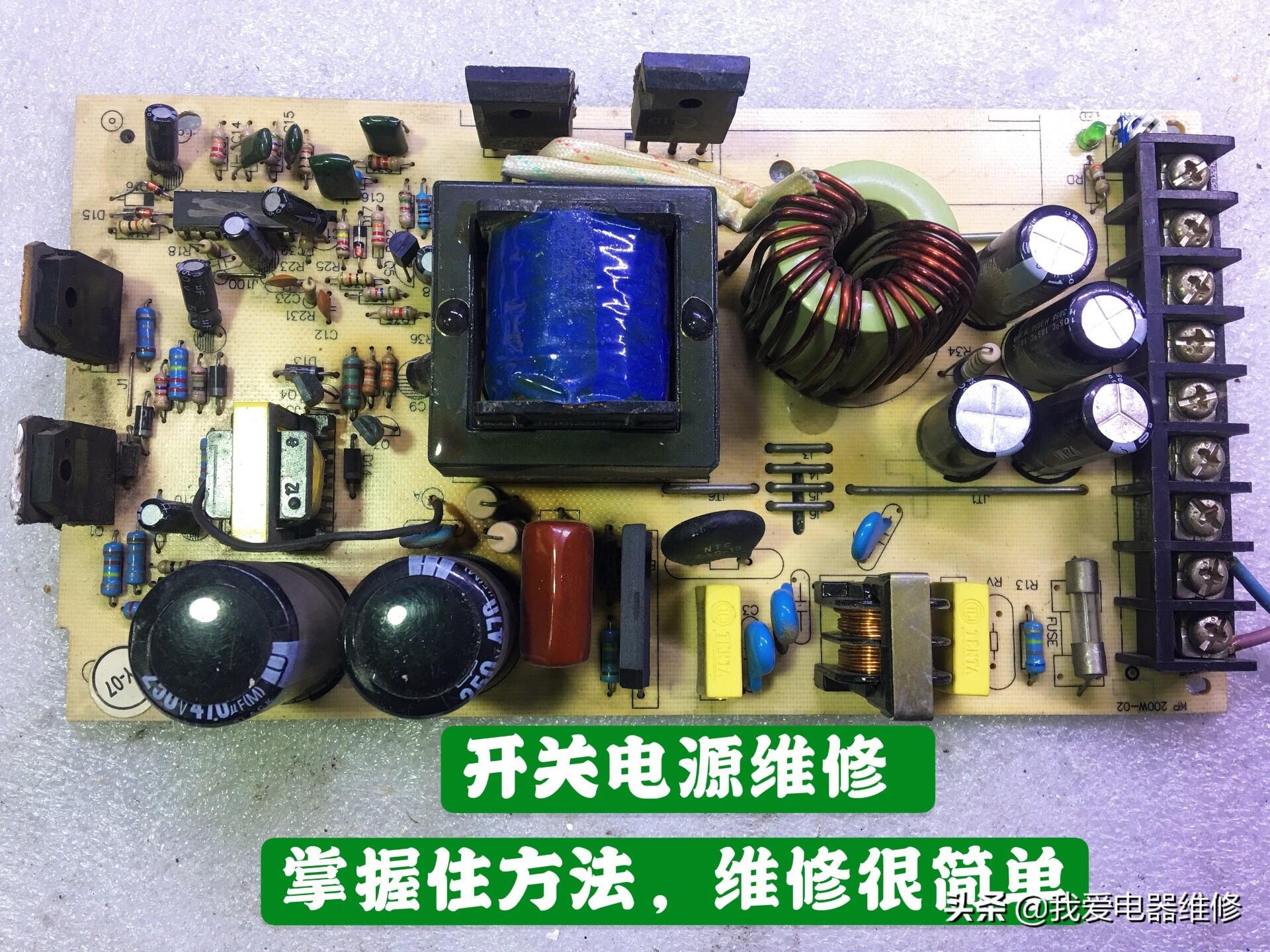

我们来看一下电路板上面的实物，这个就是保险，这个就是乔氏整流二极管。由于这个开关管和电源芯片住在一起的，那么我们只能一起更换，把这两个配件更换了之后，才更换保险才可以。

只要大家记住以上几个步骤，那么基本所有的开关电源不通电，我们都可以把它维修好。

维修开关电源，找到方法很简单，老师傅来讲一下

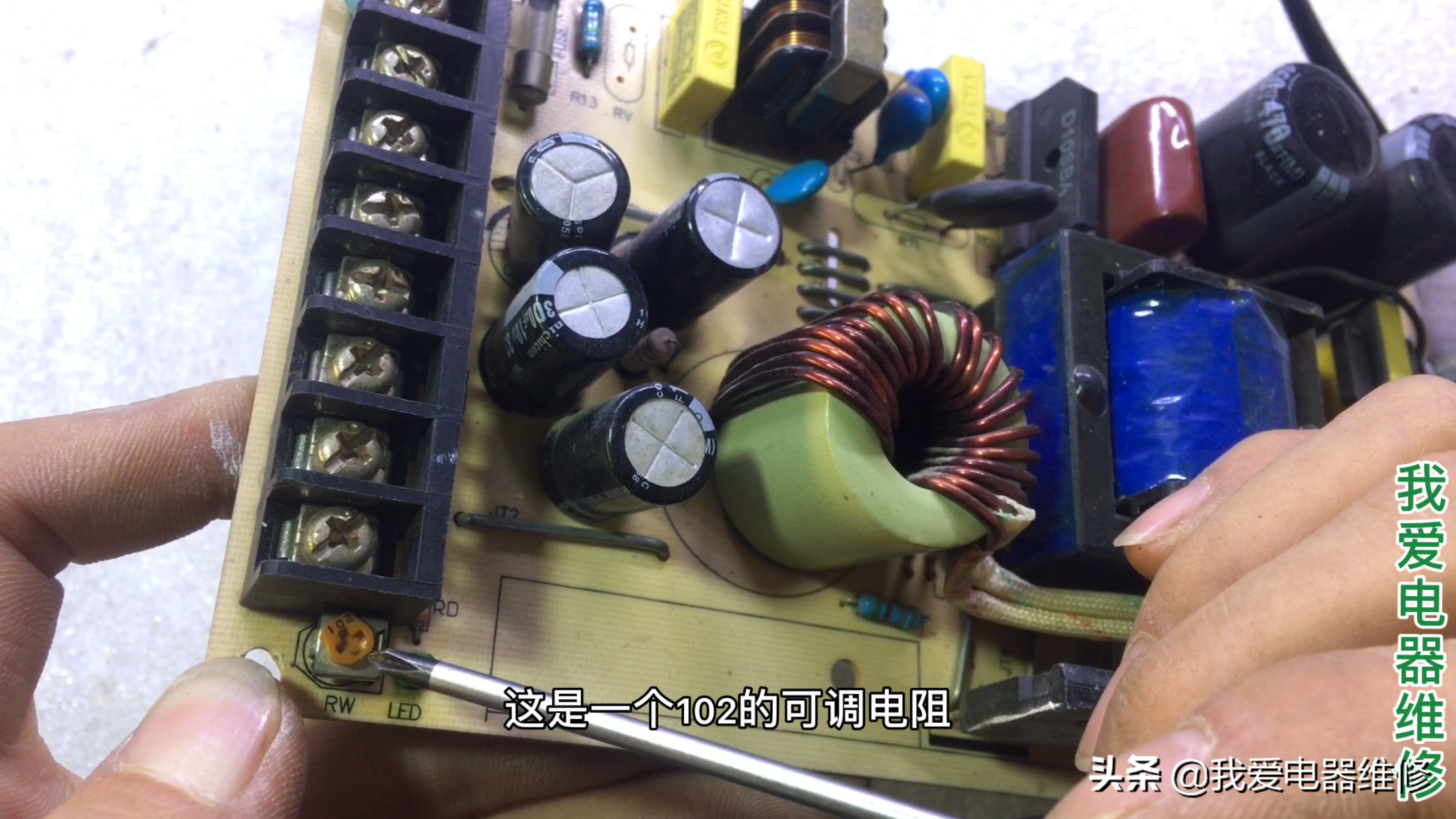

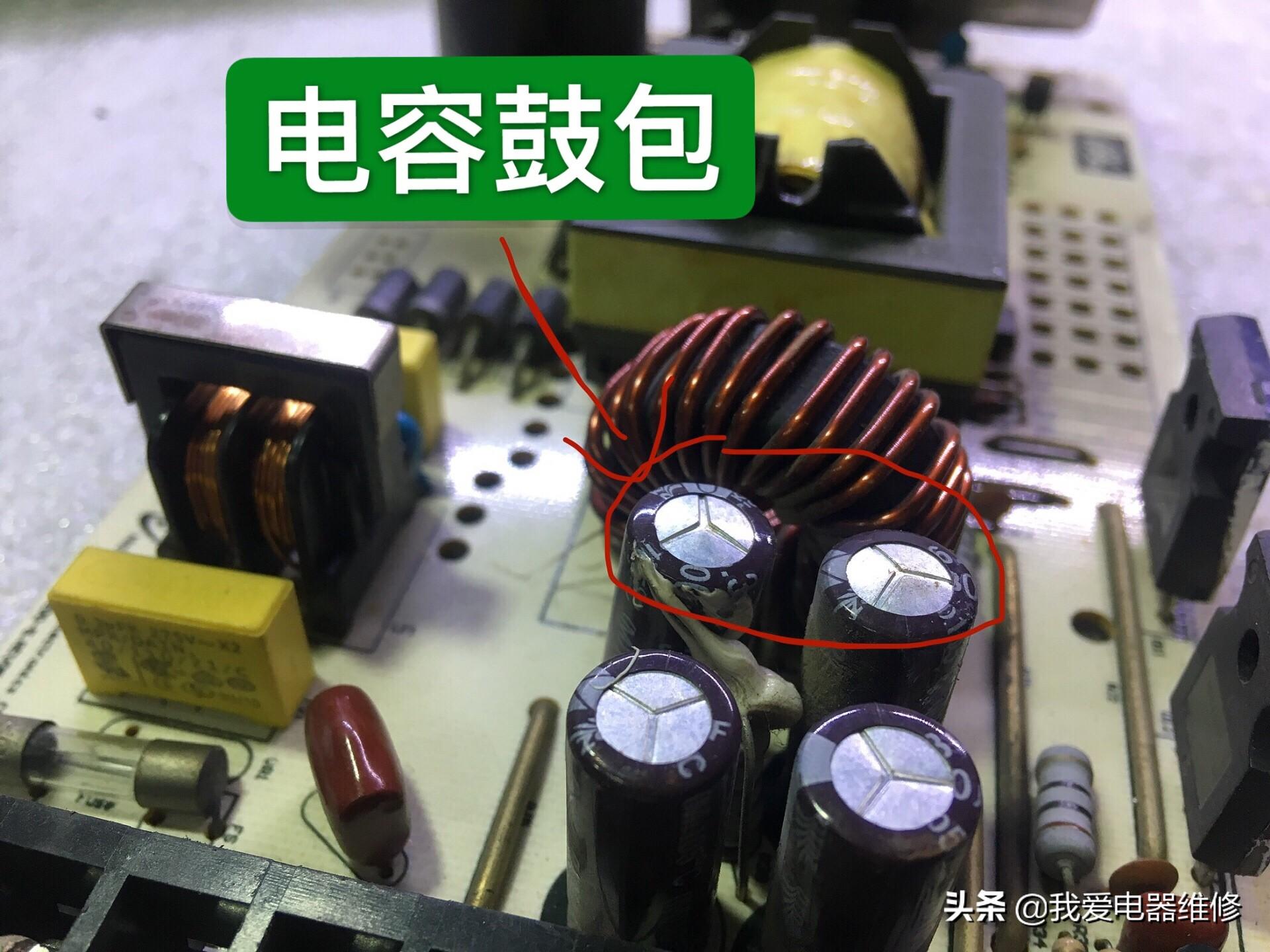

开关电源在电器维修中占据一大部分的故障，像这块电源输出电压明显过低，这种故障有好多都是电容鼓包引起，这块电源电容都正常，然后看到电源上有个调试电压的可调电阻，用万用表测量后发现阻值无限大开路了，更换此电阻后把输出电压调到标识的电压后，这块电源板就修好了，这是个人的一些维修经验分享给大家，关注《我爱电器维修》更多精彩维修视频不容错过。
